LABORATORIO APARATOS DE MEDIDA

Presentación del tema: "LABORATORIO APARATOS DE MEDIDA"— Transcripción de la presentación:

1 LABORATORIO APARATOS DE MEDIDA
PRESENTACION ELABORADA POR: SEBASTIAN ANDRES MALAVER Q

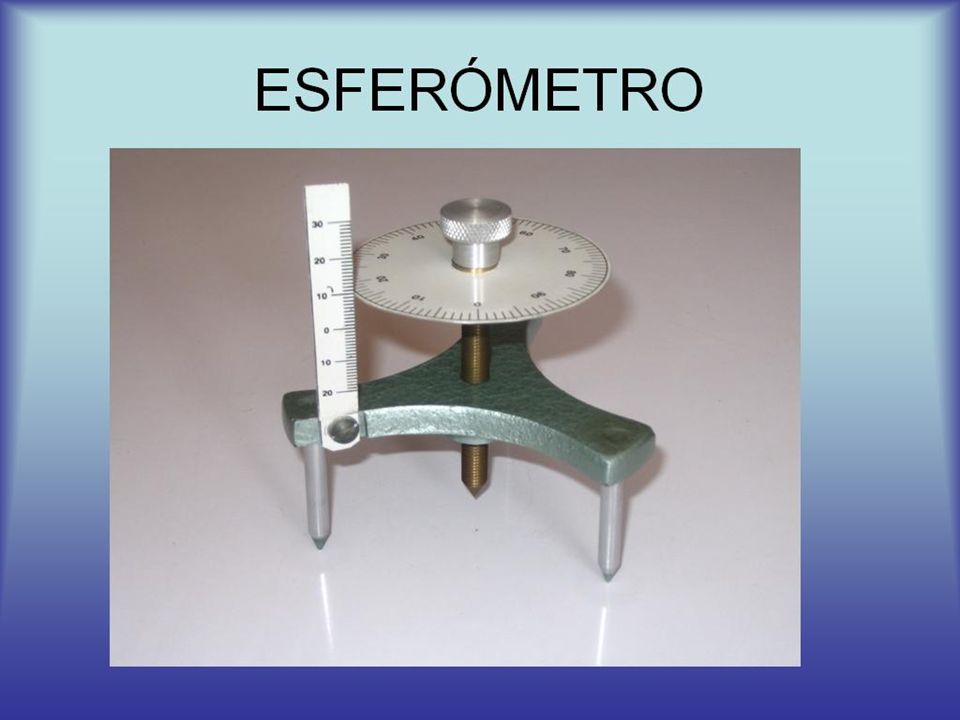

2 ESFERÓMETRO

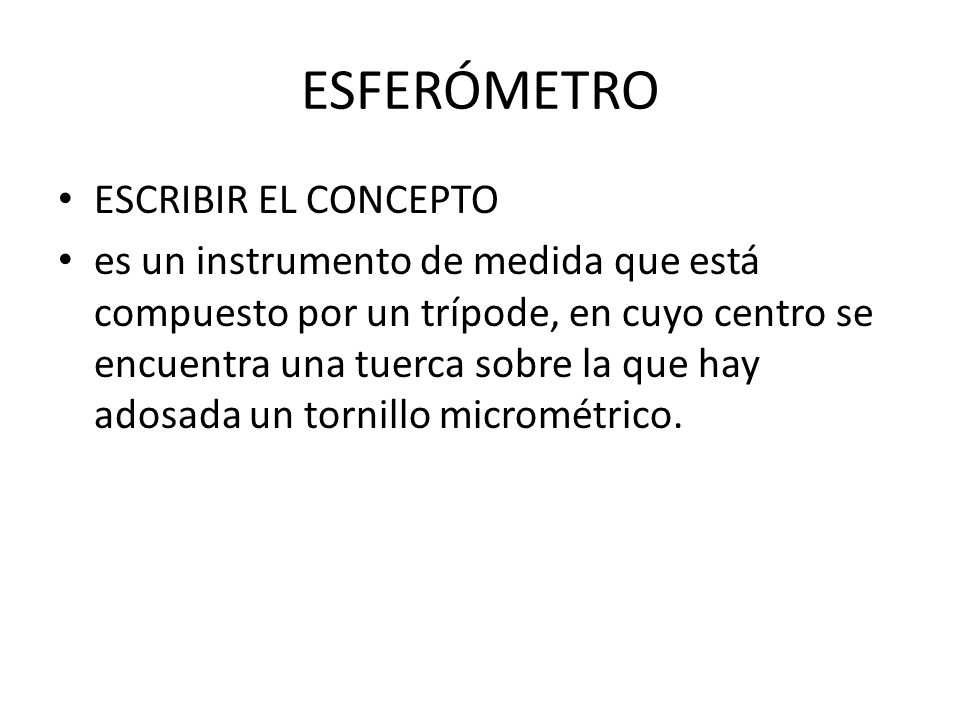

3 ESFERÓMETRO ESCRIBIR EL CONCEPTO
es un instrumento de medida que está compuesto por un trípode, en cuyo centro se encuentra una tuerca sobre la que hay adosada un tornillo micrométrico.

4

5

6

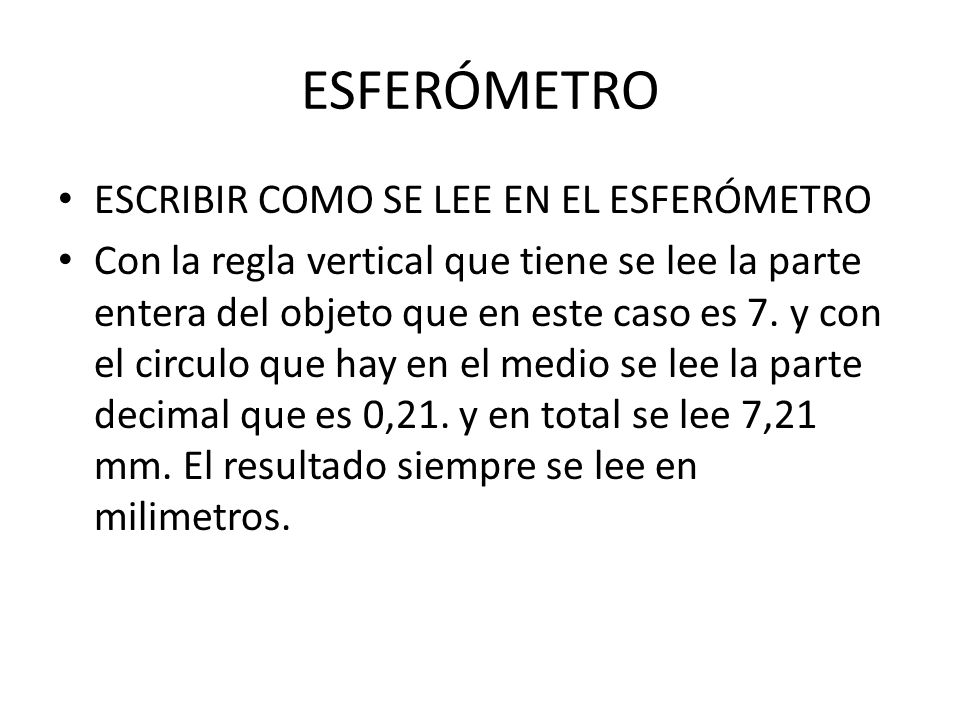

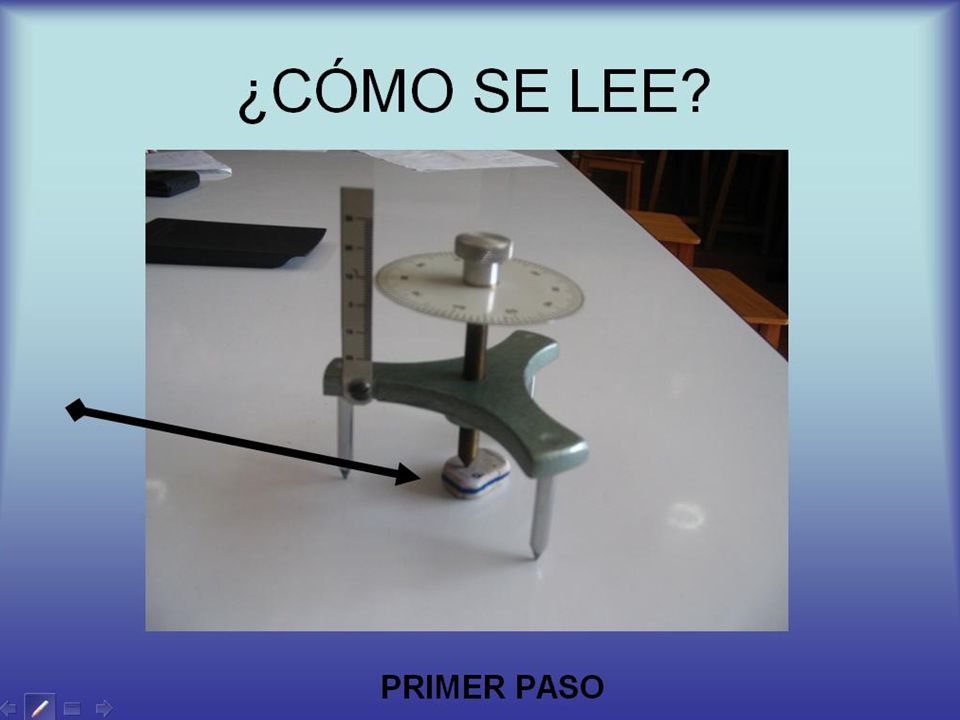

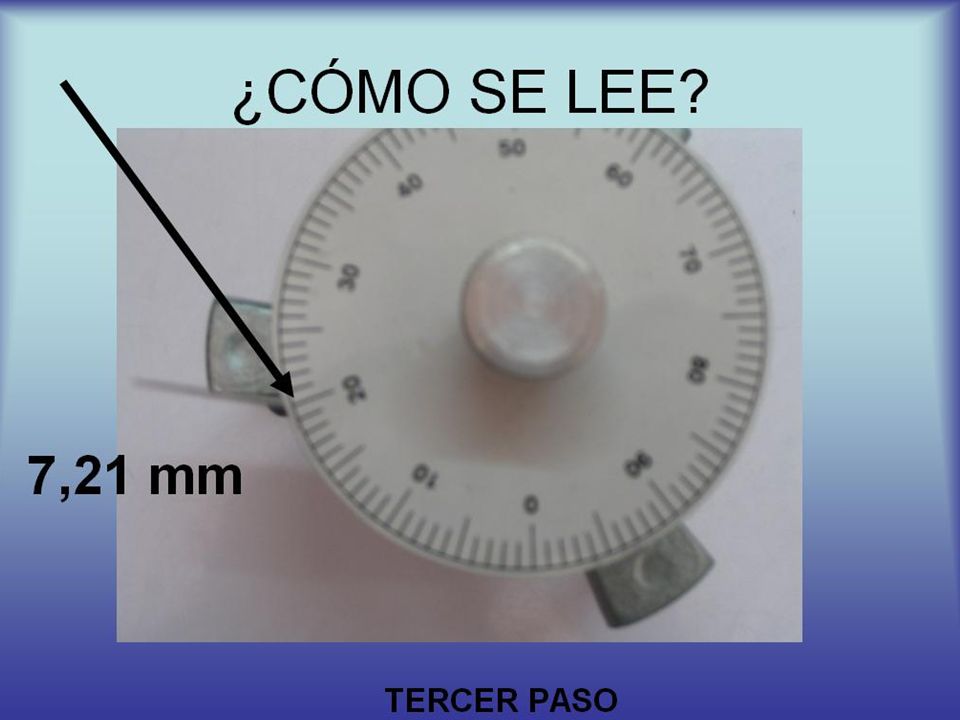

7 ESFERÓMETRO ESCRIBIR COMO SE LEE EN EL ESFERÓMETRO

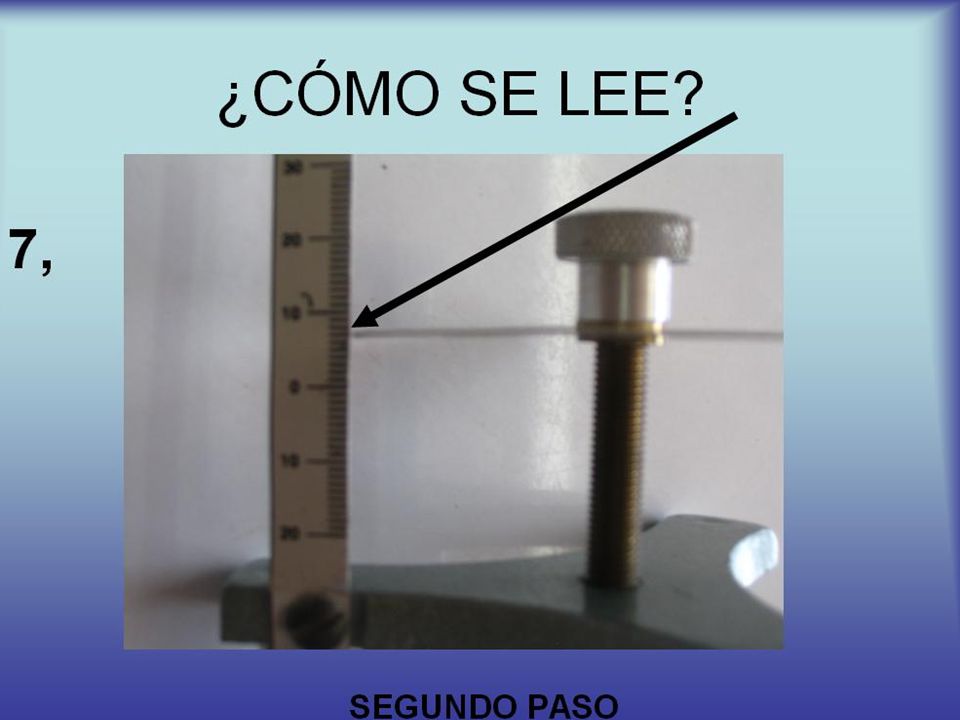

Con la regla vertical que tiene se lee la parte entera del objeto que en este caso es 7. y con el circulo que hay en el medio se lee la parte decimal que es 0,21. y en total se lee 7,21 mm. El resultado siempre se lee en milimetros.

8

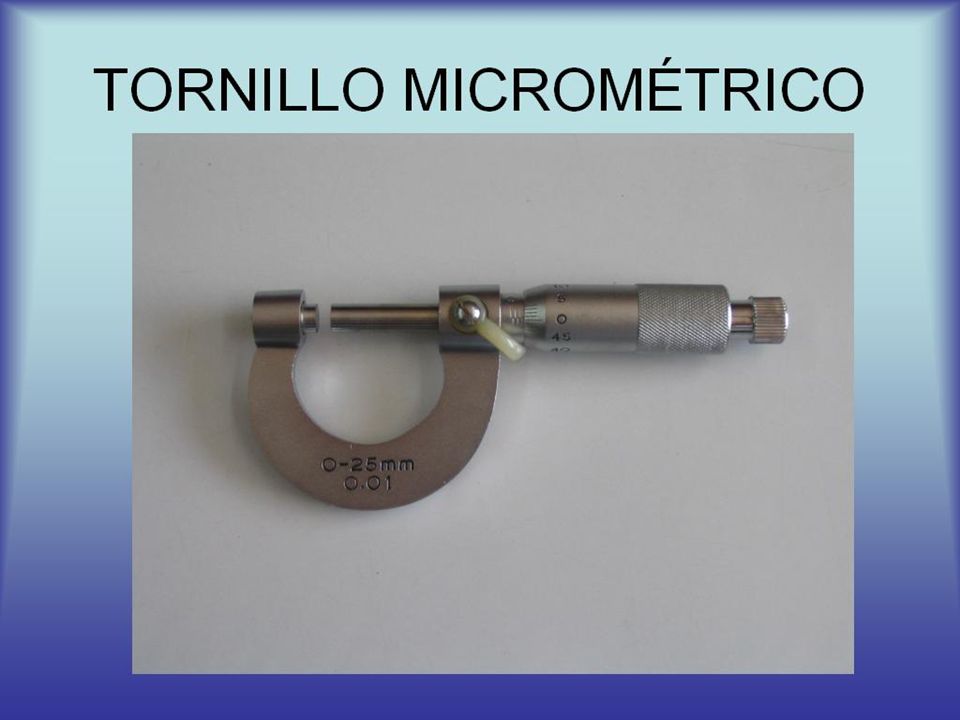

9 TORNILLO MICROMETRICO
ESCRIBIR EL CONCEPTO es un instrumento de medición que sirve para valorar el tamaño de un objeto con gran precisión.

10

11

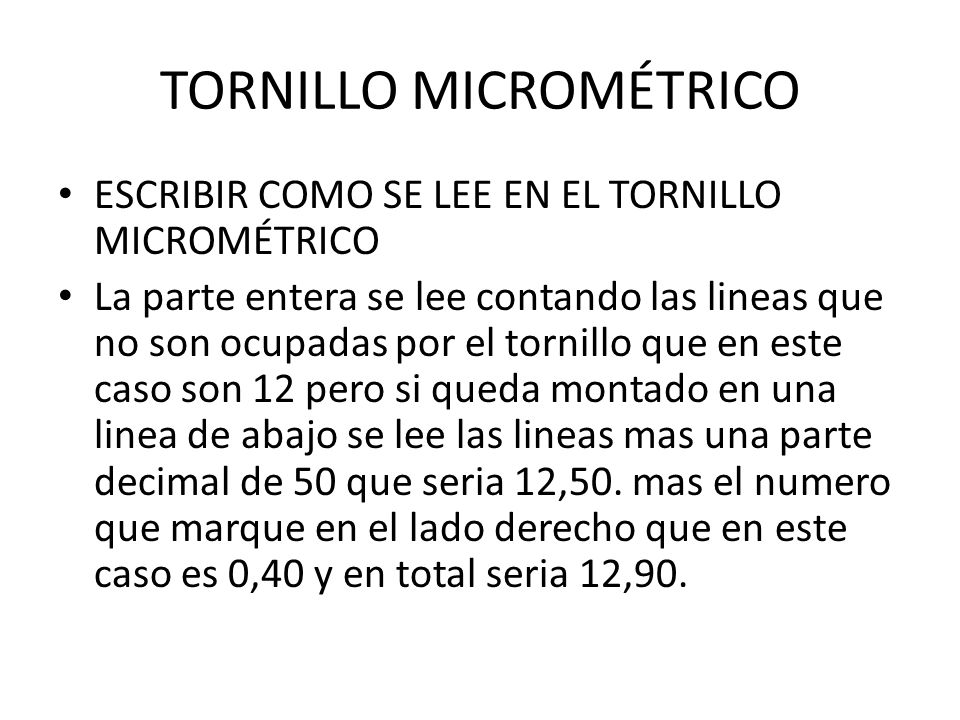

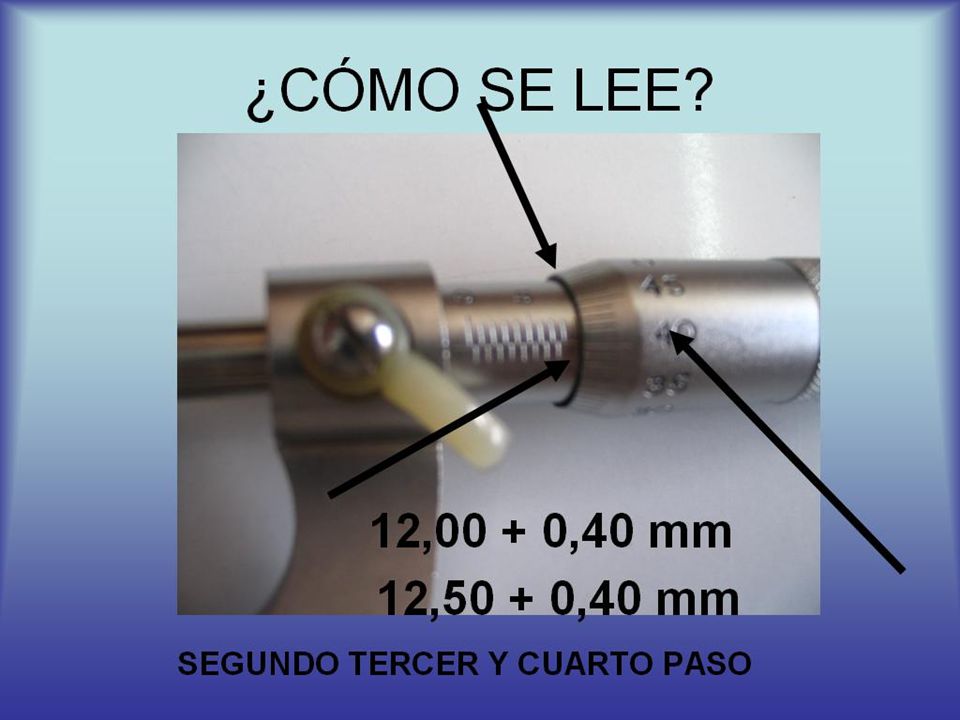

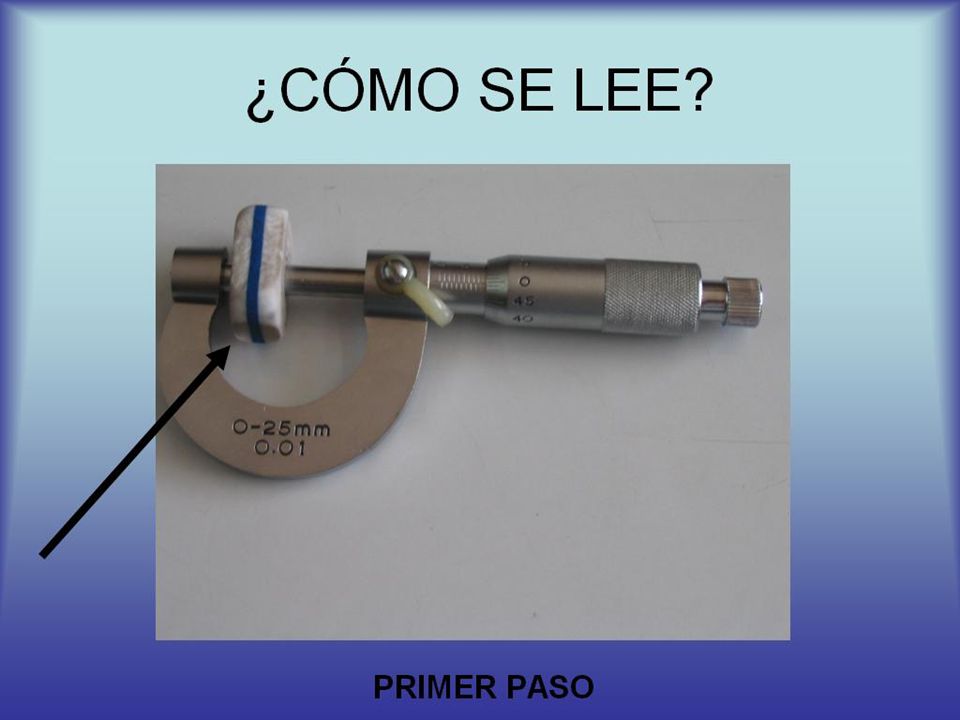

12 TORNILLO MICROMÉTRICO
ESCRIBIR COMO SE LEE EN EL TORNILLO MICROMÉTRICO La parte entera se lee contando las lineas que no son ocupadas por el tornillo que en este caso son 12 pero si queda montado en una linea de abajo se lee las lineas mas una parte decimal de 50 que seria 12,50. mas el numero que marque en el lado derecho que en este caso es 0,40 y en total seria 12,90.

13

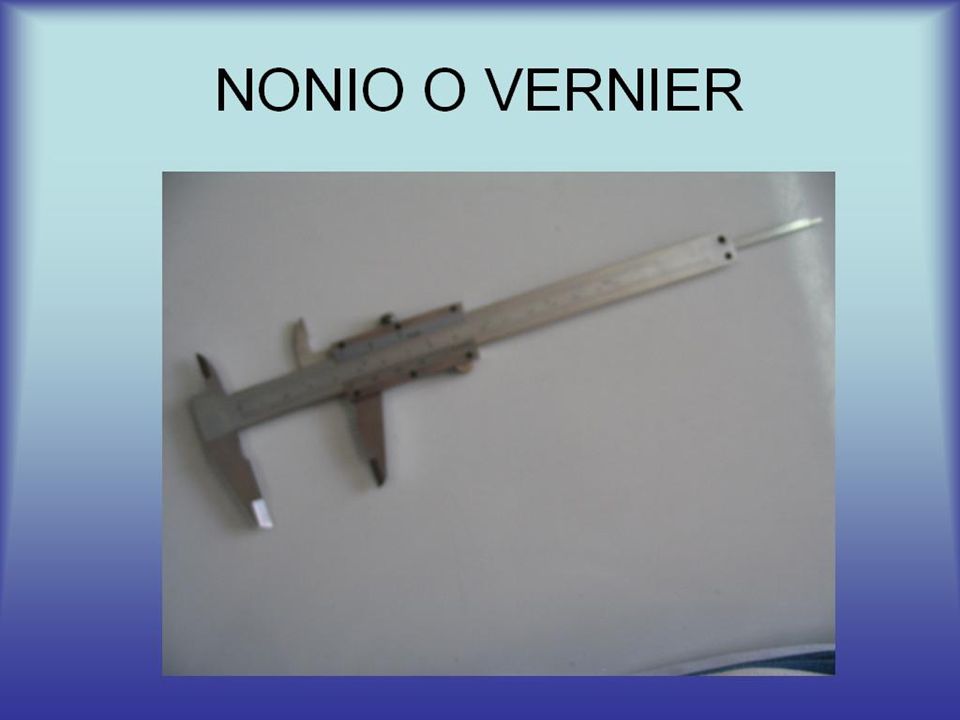

14 NONIO O VERNIER ESCRIBIR EL CONCEPTO
es uno de los instrumentos mecánicos para medición lineal de exteriores, medición de interiores y de profundidades más ampliamente utilizados.

15

16

17

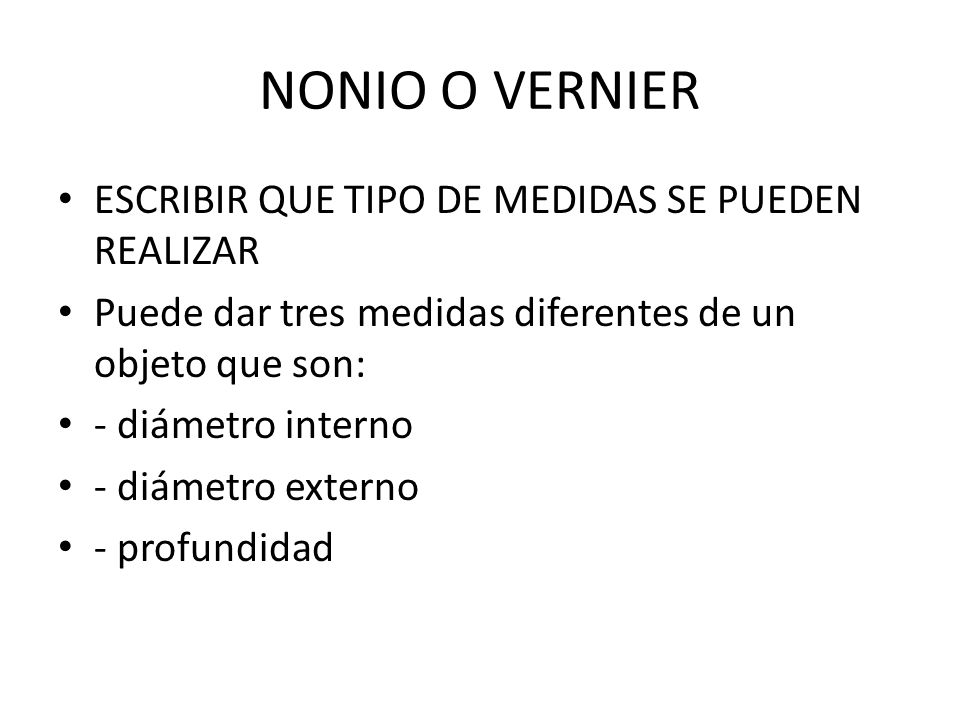

18 NONIO O VERNIER ESCRIBIR QUE TIPO DE MEDIDAS SE PUEDEN REALIZAR

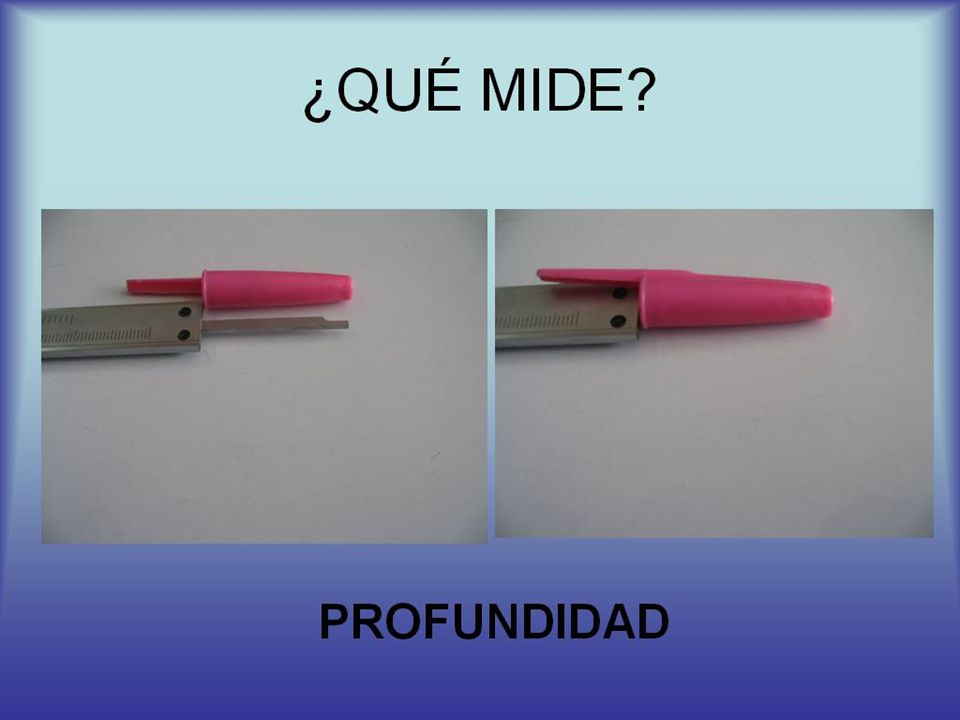

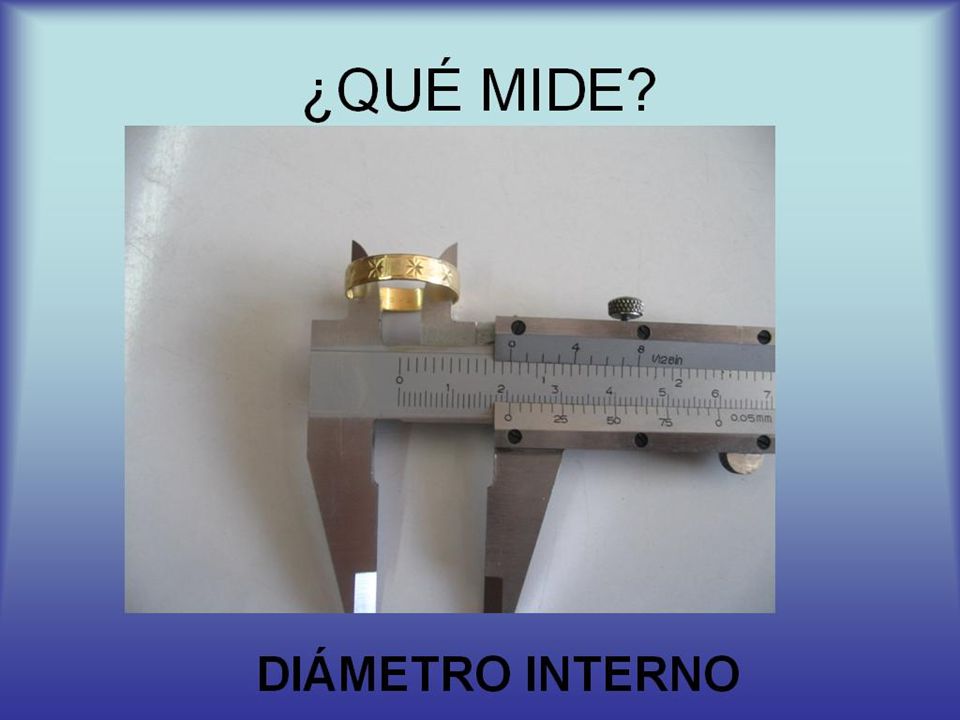

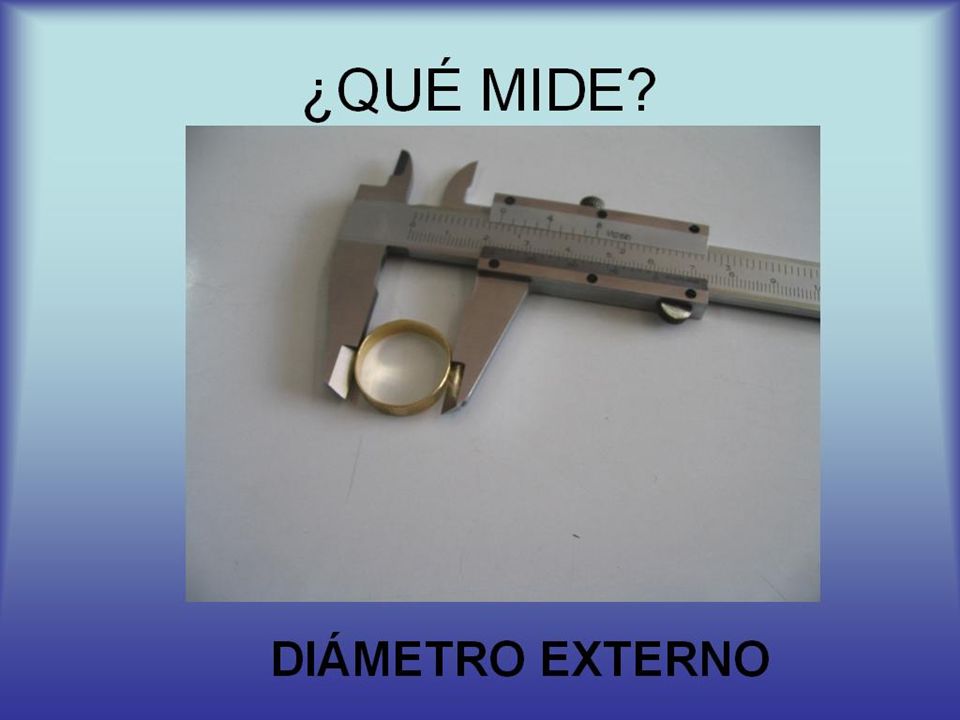

Puede dar tres medidas diferentes de un objeto que son: - diámetro interno - diámetro externo - profundidad

19

20

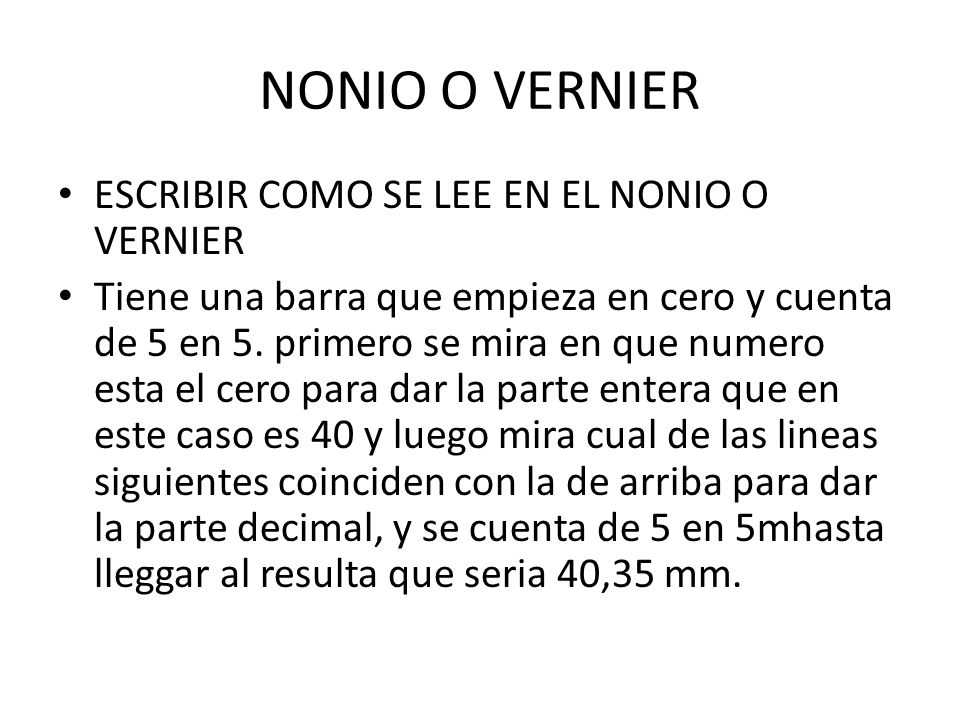

21 NONIO O VERNIER ESCRIBIR COMO SE LEE EN EL NONIO O VERNIER

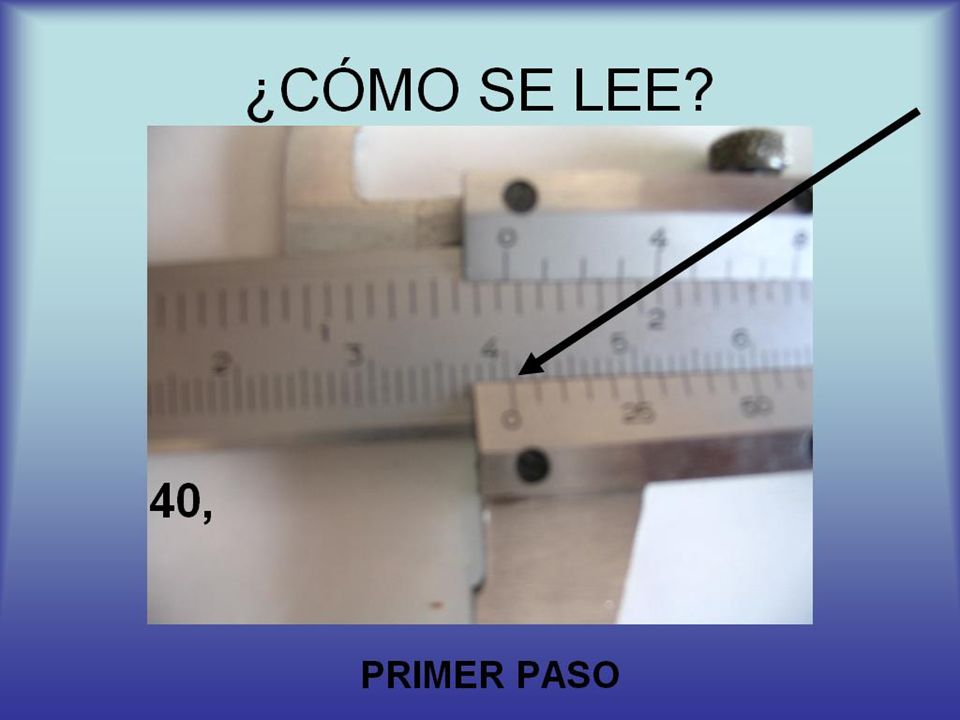

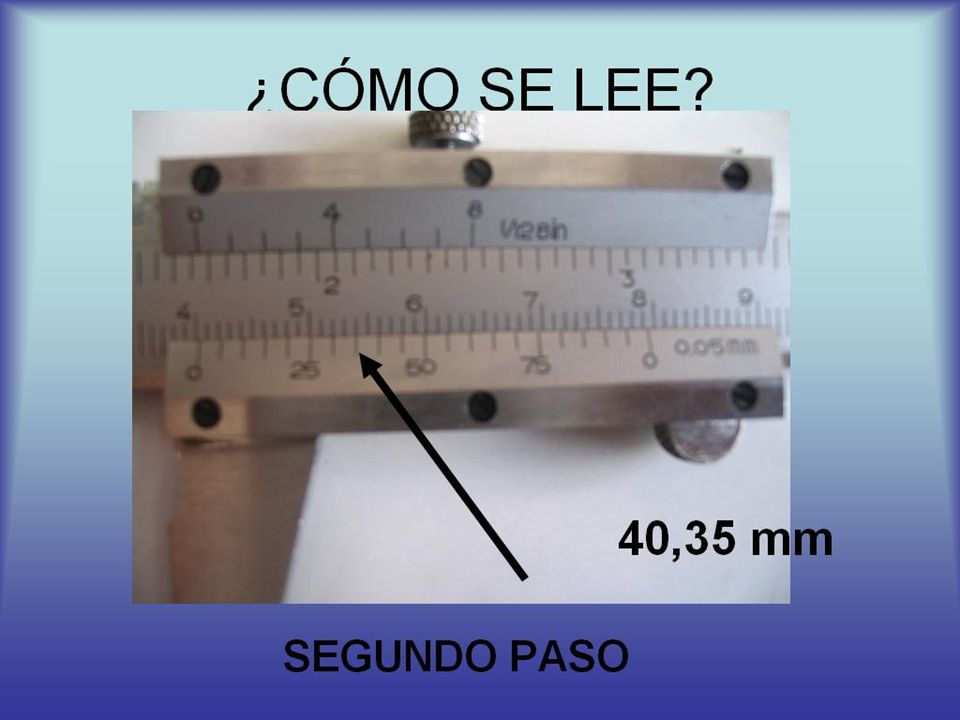

Tiene una barra que empieza en cero y cuenta de 5 en 5. primero se mira en que numero esta el cero para dar la parte entera que en este caso es 40 y luego mira cual de las lineas siguientes coinciden con la de arriba para dar la parte decimal, y se cuenta de 5 en 5mhasta lleggar al resulta que seria 40,35 mm.

22

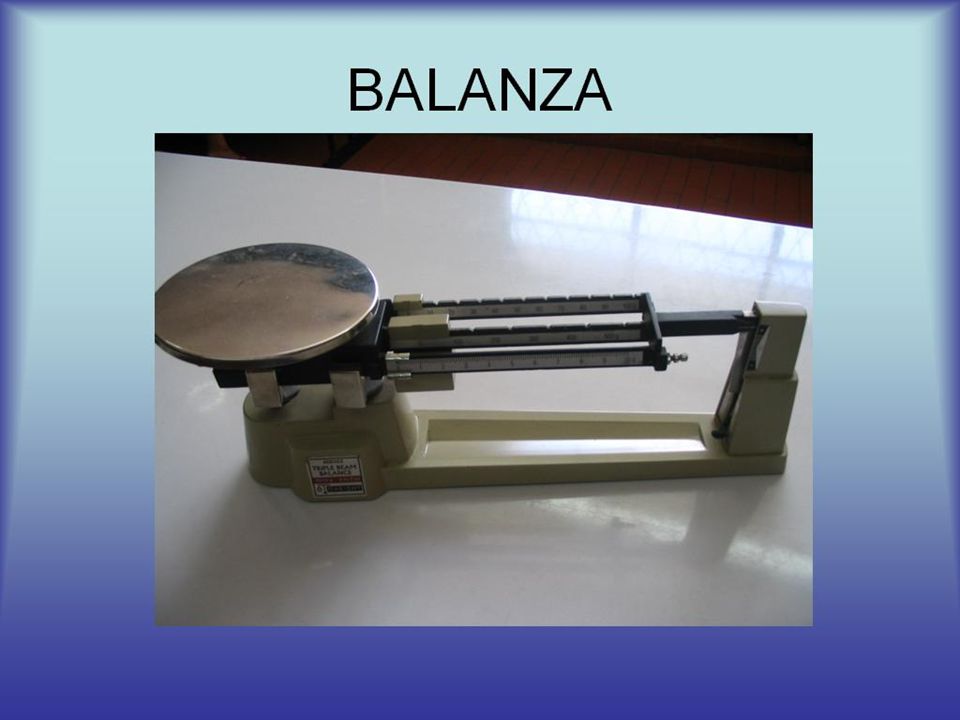

23 BALANZA ESCRIBIR EL CONCEPTO
Es un elemento que sirve para medir la masa que posee un cuerpo.

24

25

26

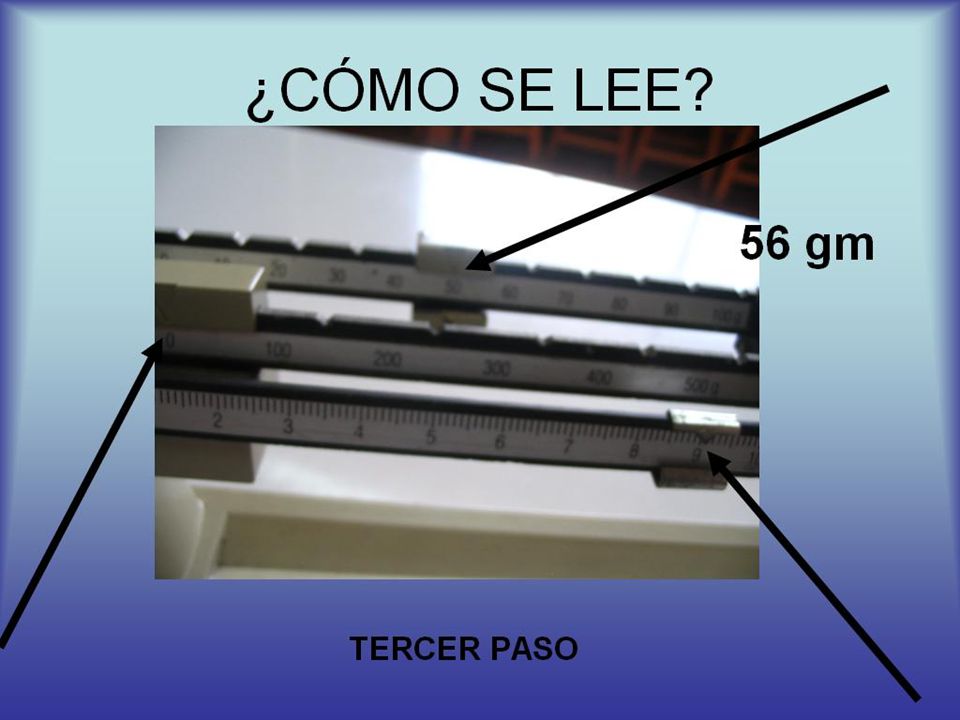

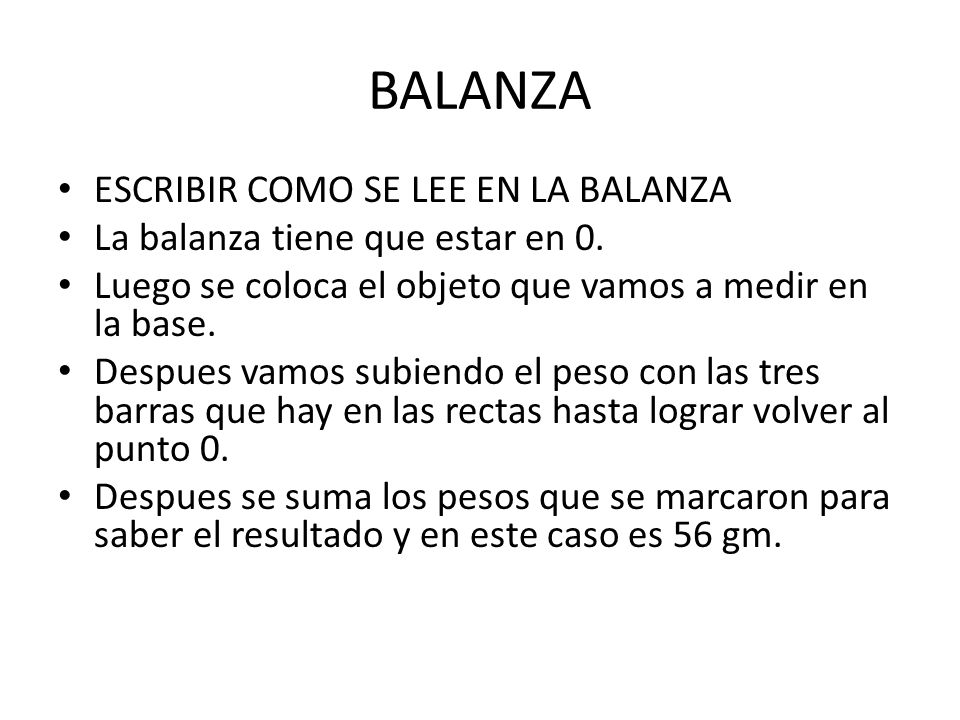

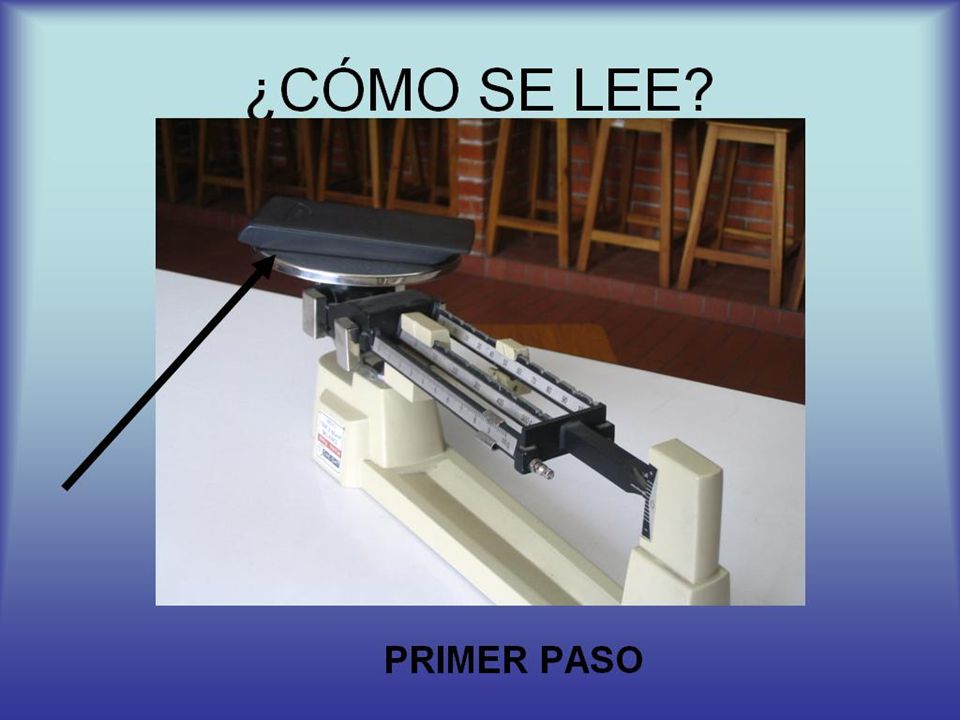

27 BALANZA ESCRIBIR COMO SE LEE EN LA BALANZA

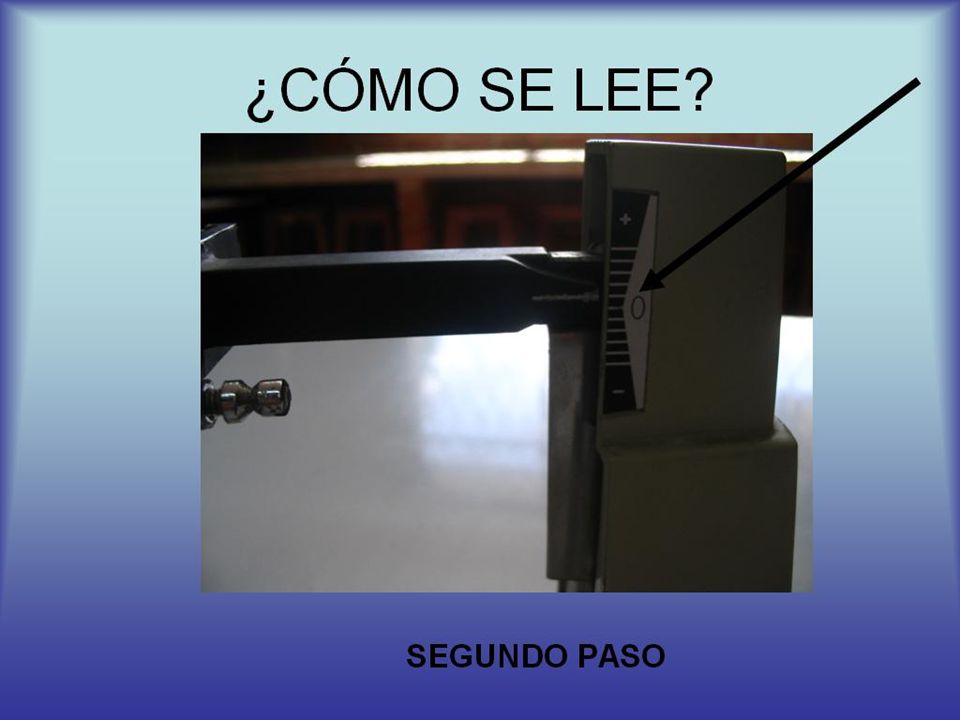

La balanza tiene que estar en 0. Luego se coloca el objeto que vamos a medir en la base. Despues vamos subiendo el peso con las tres barras que hay en las rectas hasta lograr volver al punto 0. Despues se suma los pesos que se marcaron para saber el resultado y en este caso es 56 gm.

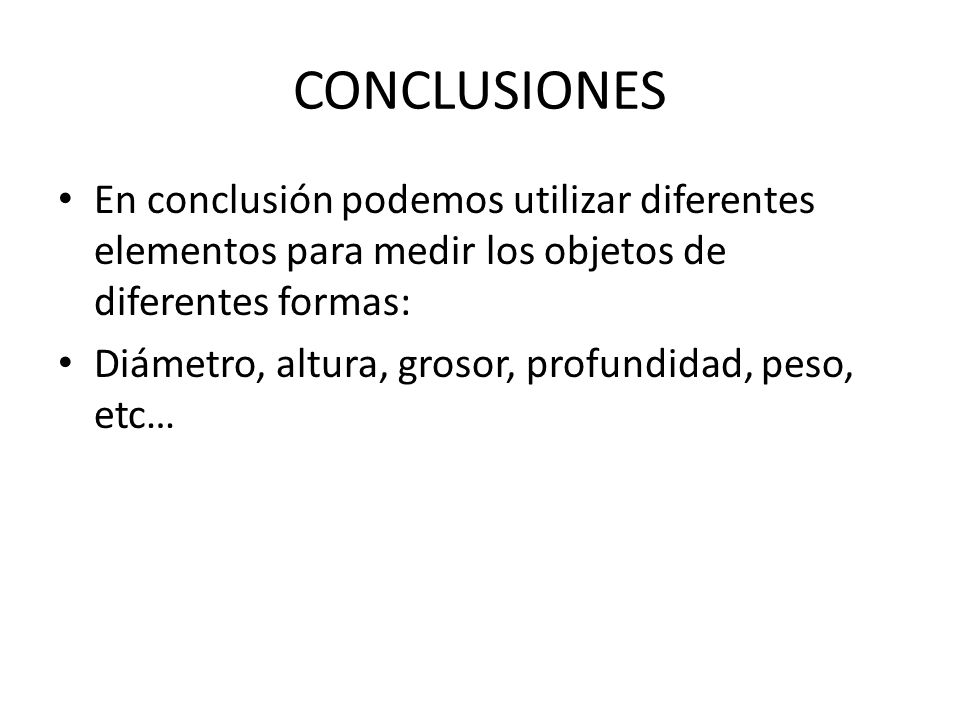

28 CONCLUSIONES En conclusión podemos utilizar diferentes elementos para medir los objetos de diferentes formas: Diámetro, altura, grosor, profundidad, peso, etc…
