1 PRESENTACION PETROLEO & GAS

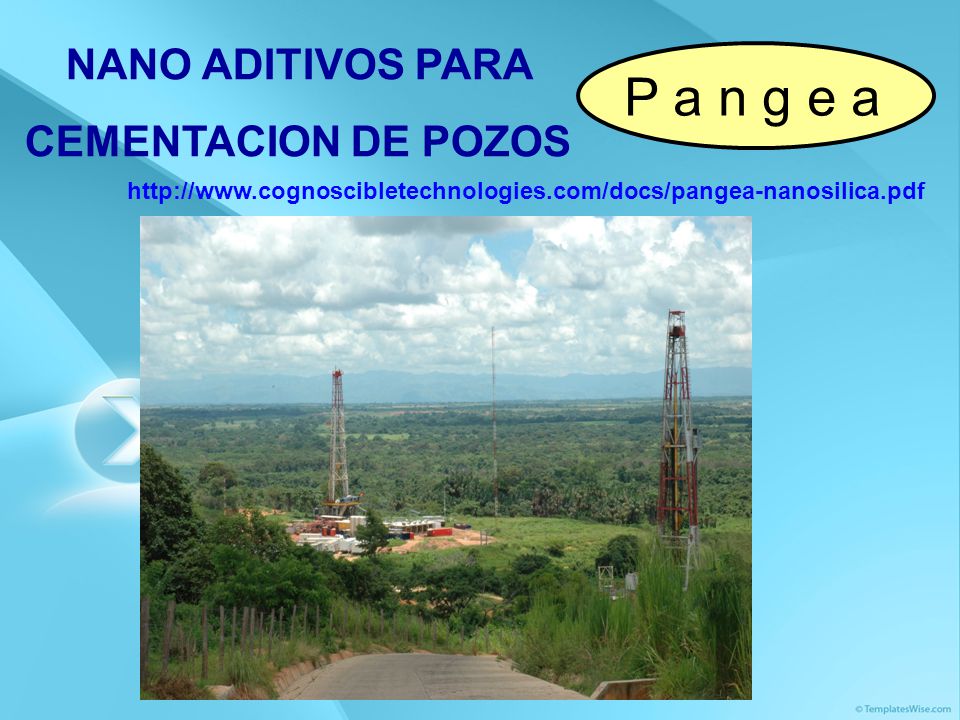

2 P a n g e a NANO ADITIVOS PARA CEMENTACION DE POZOS

3 AMBIENTE Y LAS PERSONAS
ECOLOGICOS PARA EL AMBIENTE Y LAS PERSONAS P a n g e a Primer Premio Categoría PRODUCTO INNOVADOR INNOVAR 2007, Argentina

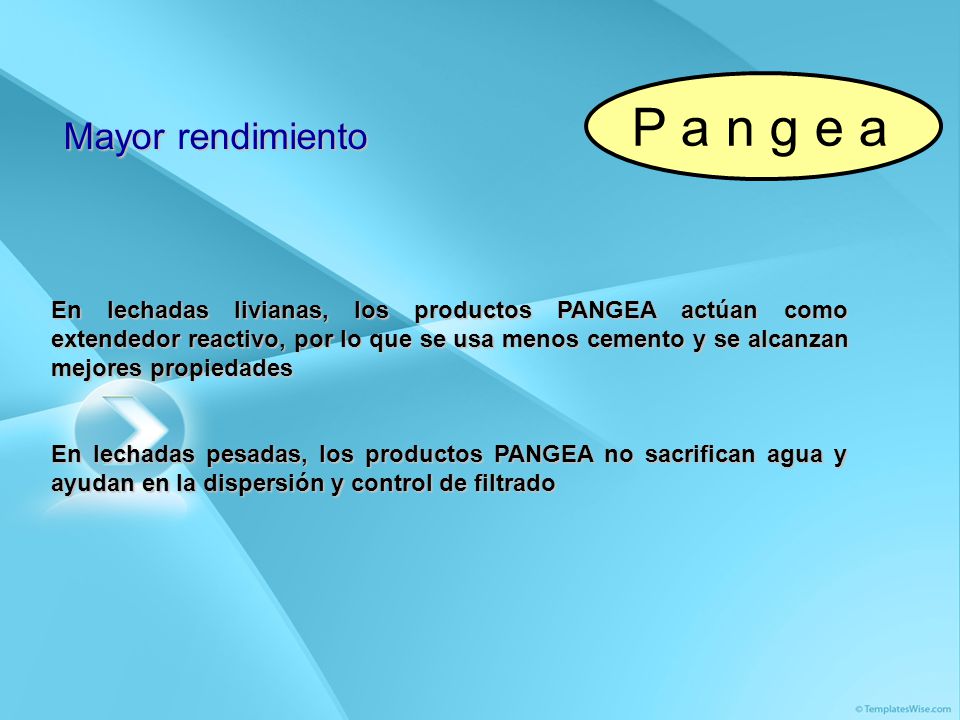

4 P a n g e a Mayor rendimiento
En lechadas livianas, los productos PANGEA actúan como extendedor reactivo, por lo que se usa menos cemento y se alcanzan mejores propiedades En lechadas pesadas, los productos PANGEA no sacrifican agua y ayudan en la dispersión y control de filtrado

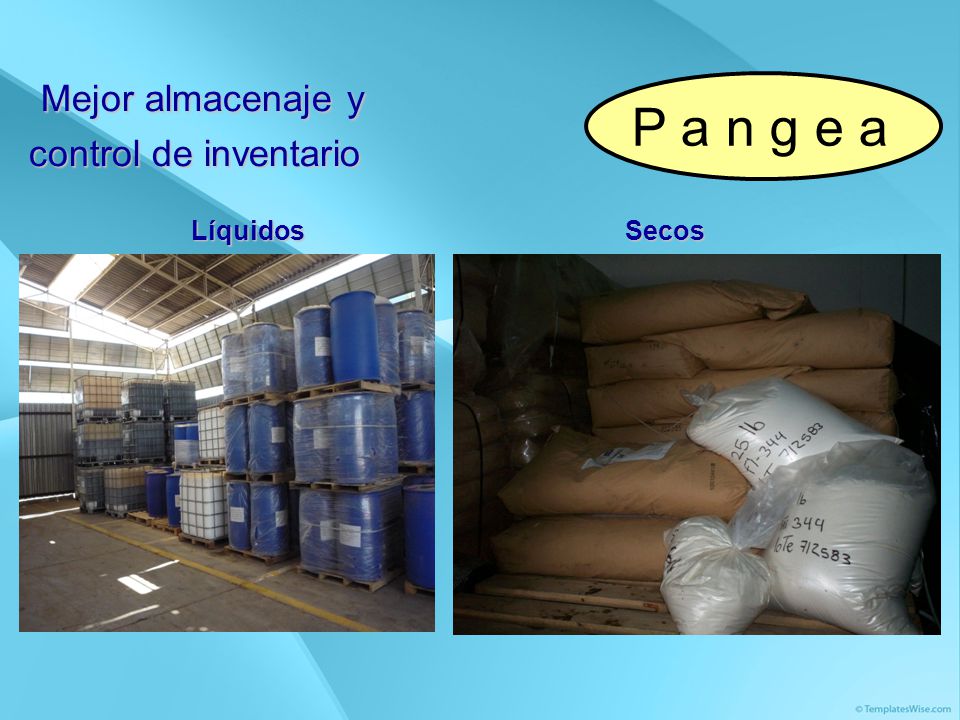

5 Mejor almacenaje y control de inventario P a n g e a Líquidos Secos

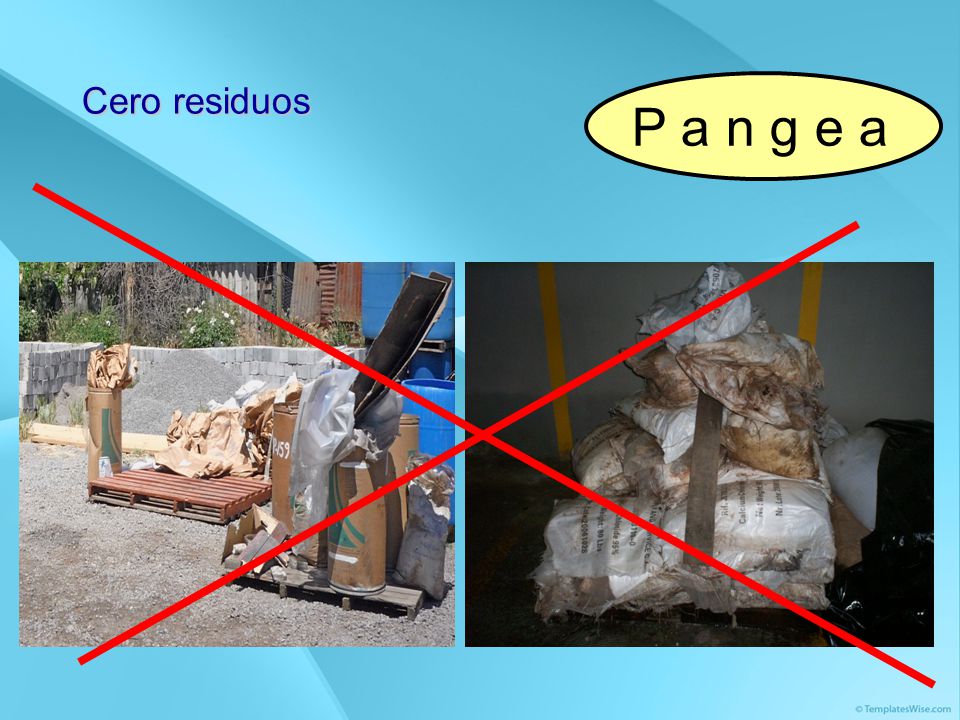

6 Cero residuos P a n g e a

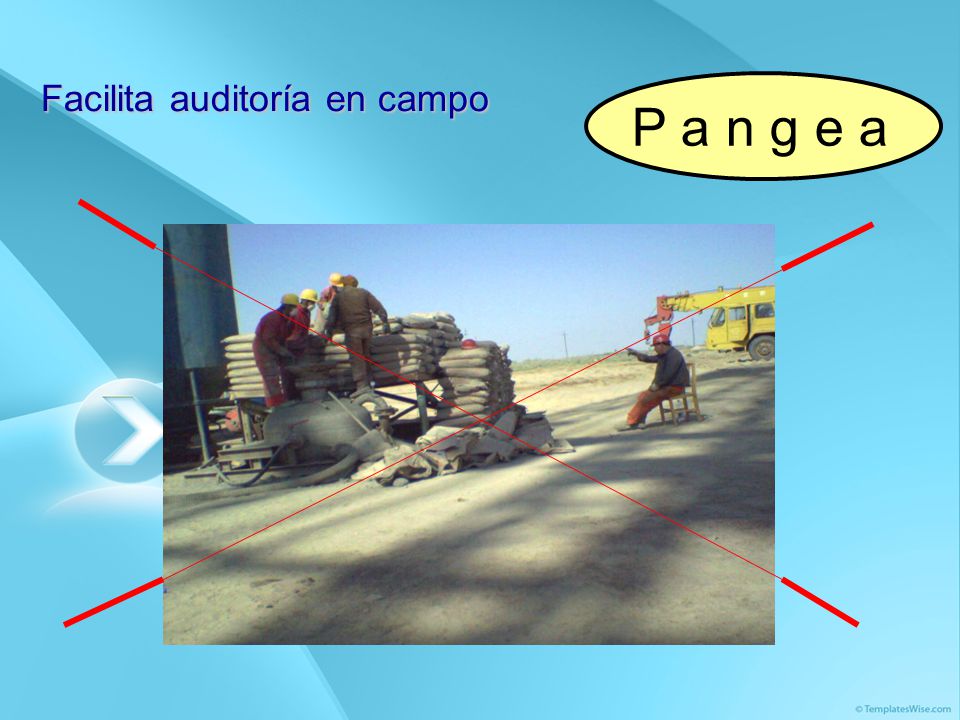

7 Facilita auditoría en campo
P a n g e a

8 No hay reensacado de productos P a n g e a

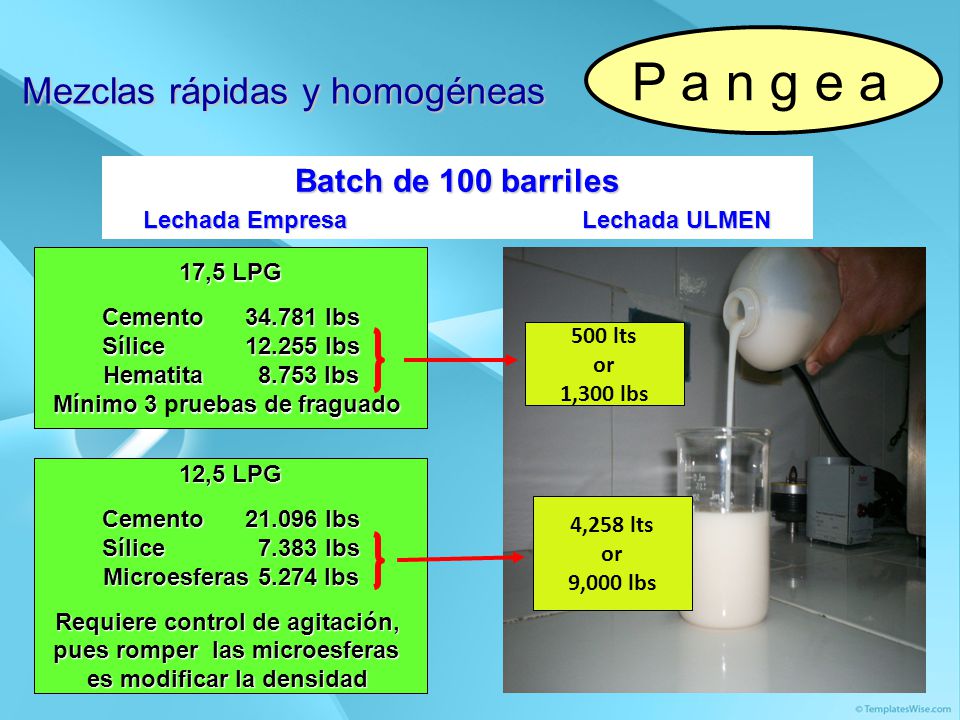

9 P a n g e a Mezclas rápidas y homogéneas Batch de 100 barriles
Lechada Empresa Lechada ULMEN 17,5 LPG Cemento lbs Sílice lbs Hematita lbs Mínimo 3 pruebas de fraguado 500 lts or 1,300 lbs 12,5 LPG Cemento lbs Sílice lbs Microesferas lbs Requiere control de agitación, pues romper las microesferas es modificar la densidad 4,258 lts or 9,000 lbs

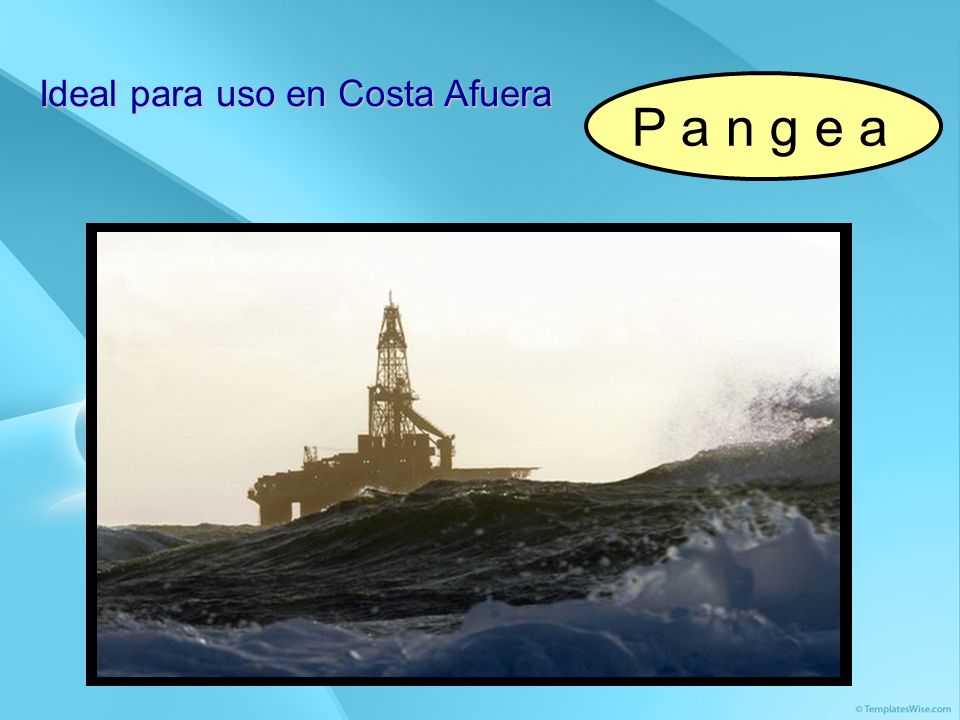

10 Ideal para uso en Costa Afuera
P a n g e a

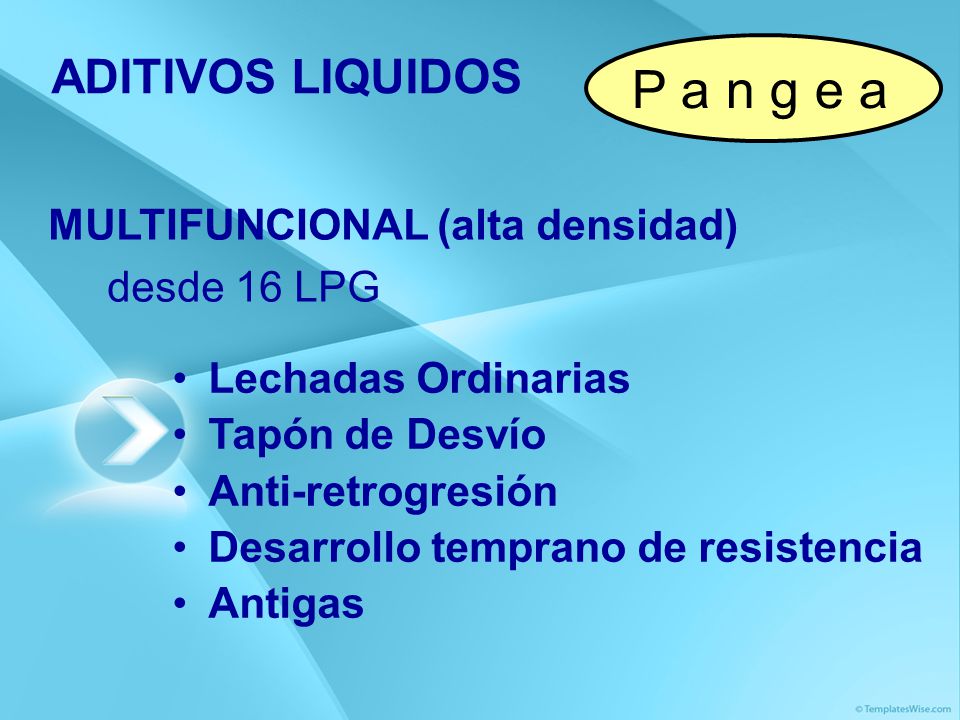

11 P a n g e a ADITIVOS LIQUIDOS MULTIFUNCIONAL (alta densidad)
desde 16 LPG Lechadas Ordinarias Tapón de Desvío Anti-retrogresión Desarrollo temprano de resistencia Antigas

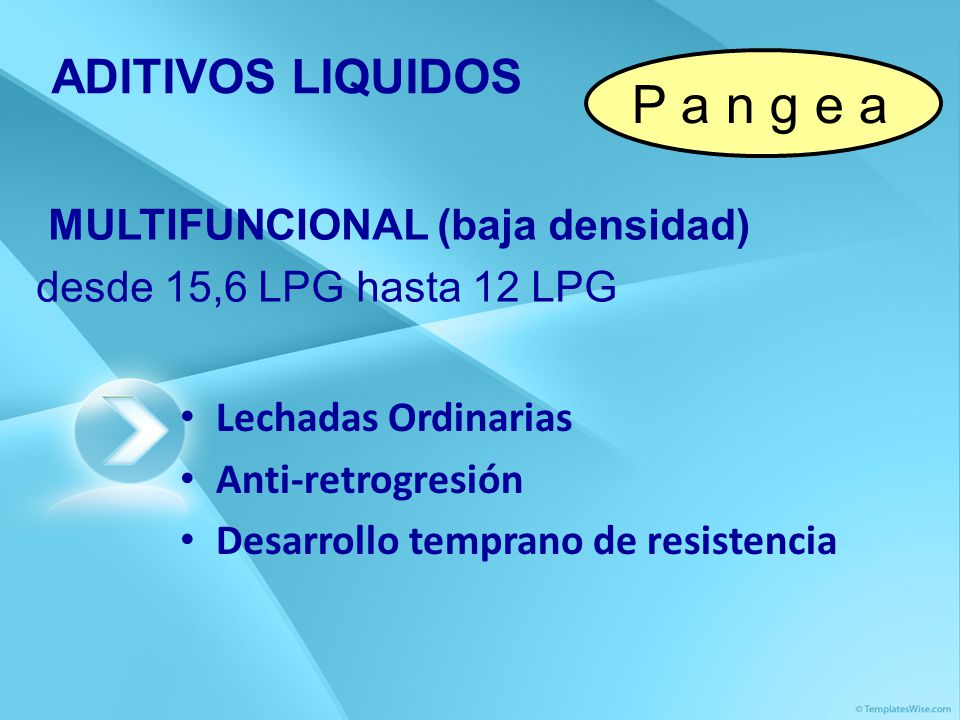

12 P a n g e a ADITIVOS LIQUIDOS MULTIFUNCIONAL (baja densidad)
desde 15,6 LPG hasta 12 LPG Lechadas Ordinarias Anti-retrogresión Desarrollo temprano de resistencia

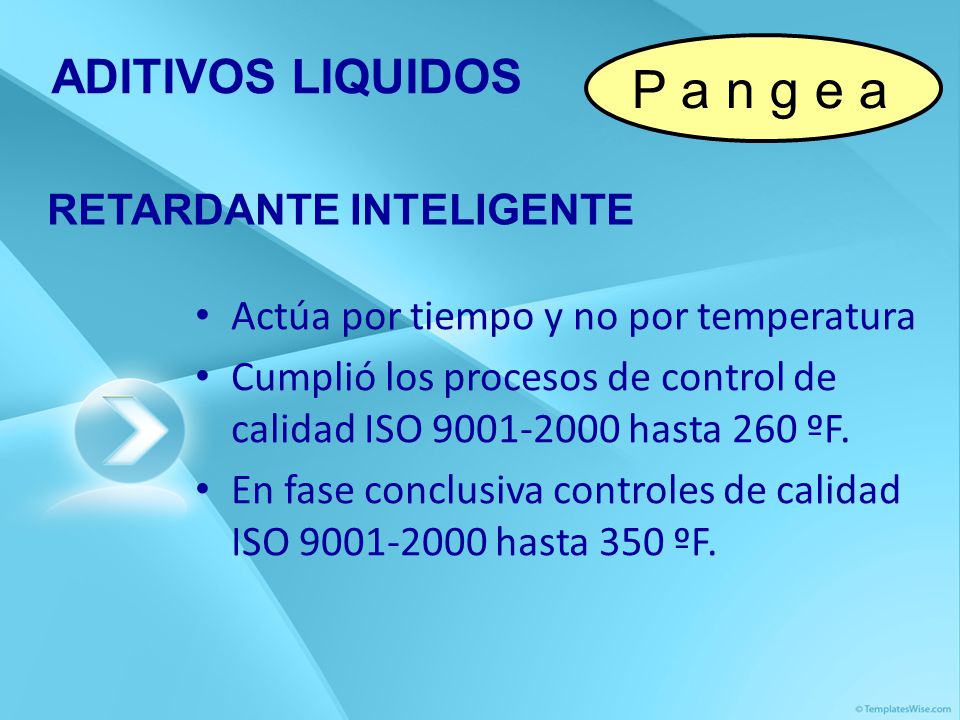

13 P a n g e a ADITIVOS LIQUIDOS RETARDANTE INTELIGENTE
Actúa por tiempo y no por temperatura Cumplió los procesos de control de calidad ISO hasta 260 ºF. En fase conclusiva controles de calidad ISO hasta 350 ºF.

14 ADITIVOS LIQUIDOS P a n g e a CONTROLADOR DE FILTRADO

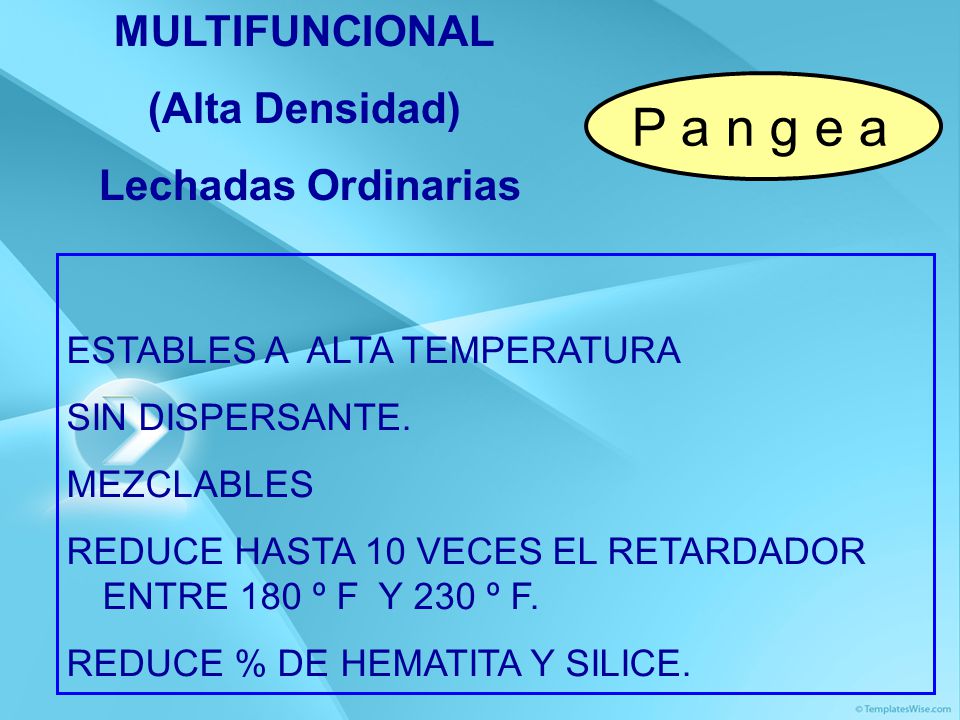

15 P a n g e a MULTIFUNCIONAL (Alta Densidad) Lechadas Ordinarias
ESTABLES A ALTA TEMPERATURA SIN DISPERSANTE. MEZCLABLES REDUCE HASTA 10 VECES EL RETARDADOR ENTRE 180 º F Y 230 º F. REDUCE % DE HEMATITA Y SILICE.

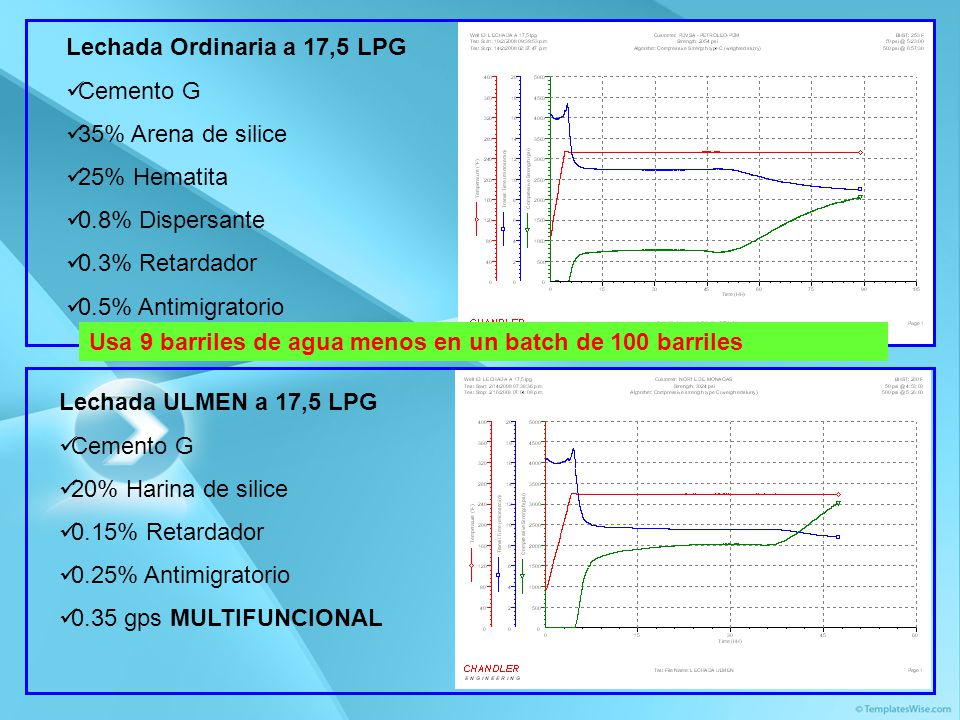

16 Lechada Ordinaria a 17,5 LPG
Cemento G 35% Arena de silice 25% Hematita 0.8% Dispersante 0.3% Retardador 0.5% Antimigratorio Usa 9 barriles de agua menos en un batch de 100 barriles Lechada ULMEN a 17,5 LPG Cemento G 20% Harina de silice 0.15% Retardador 0.25% Antimigratorio 0.35 gps MULTIFUNCIONAL

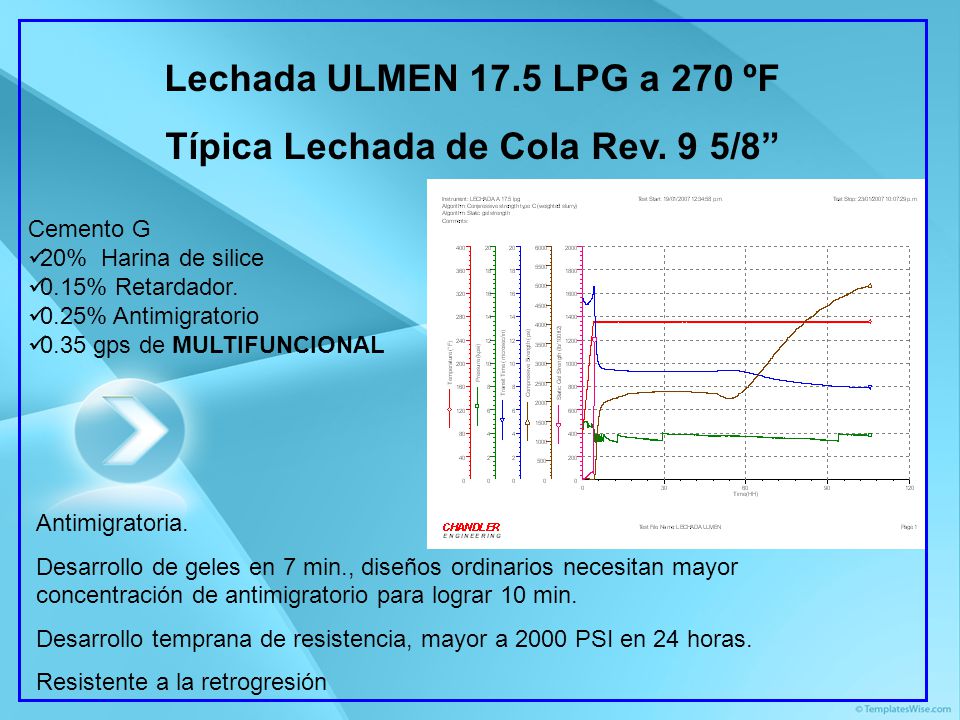

17 Típica Lechada de Cola Rev. 9 5/8”
Lechada ULMEN 17.5 LPG a 270 ºF Típica Lechada de Cola Rev. 9 5/8” Cemento G 20% Harina de silice 0.15% Retardador. 0.25% Antimigratorio 0.35 gps de MULTIFUNCIONAL Antimigratoria. Desarrollo de geles en 7 min., diseños ordinarios necesitan mayor concentración de antimigratorio para lograr 10 min. Desarrollo temprana de resistencia, mayor a 2000 PSI en 24 horas. Resistente a la retrogresión

18 MULTIFUNCIONAL (Alta Densidad)
P a n g e a MULTIFUNCIONAL (Alta Densidad) Tapón de Desvío

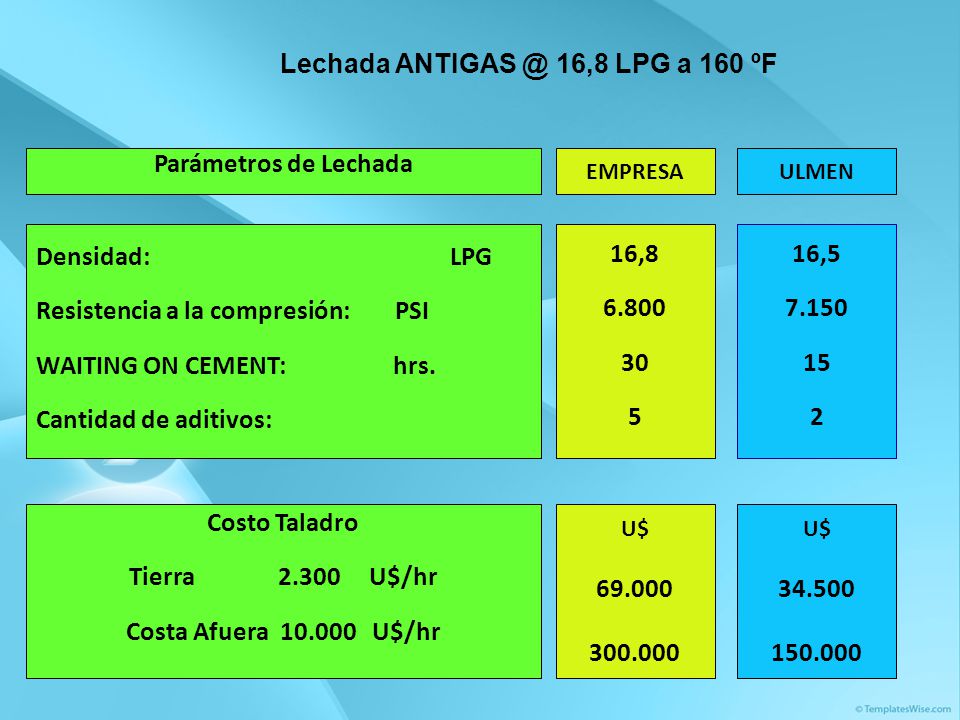

19 Lechada ANTIGAS @ 16,8 LPG a 160 ºF
Parámetros de Lechada EMPRESA ULMEN Densidad: LPG Resistencia a la compresión: PSI WAITING ON CEMENT: hrs. Cantidad de aditivos: 16,8 6.800 30 5 16,5 7.150 15 2 Costo Taladro Tierra U$/hr Costa Afuera U$/hr U$ 69.000 U$ 34.500

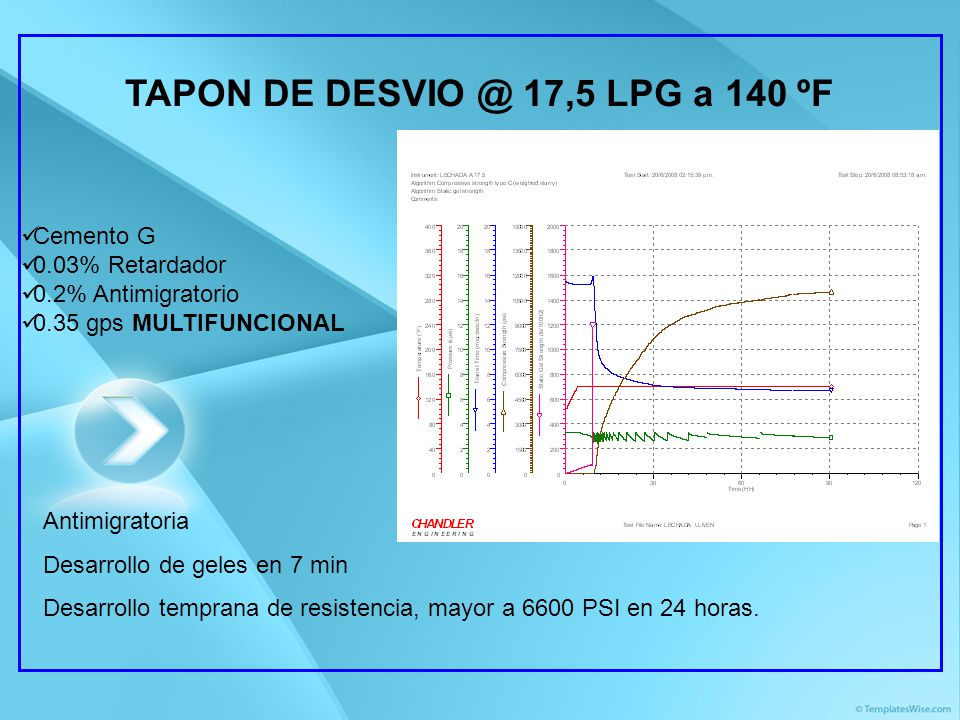

20 TAPON DE DESVIO @ 17,5 LPG a 140 ºF
Cemento G 0.03% Retardador 0.2% Antimigratorio 0.35 gps MULTIFUNCIONAL Antimigratoria Desarrollo de geles en 7 min Desarrollo temprana de resistencia, mayor a 6600 PSI en 24 horas.

21 TAPON DE DESVIO @ 17,5 LPG a 225 ºF
Cemento G 0.03% Retardador. 0.2% Antimigratorio 0.35 gps MULTIFUNCIONAL Antimigratoria. Desarrollo de geles en 7 min Desarrollo temprana de resistencia, mayor a 6200 PSI en 24 horas.

22 MULTIFUNCIONAL (Alta Densidad)
P a n g e a MULTIFUNCIONAL (Alta Densidad) Anti-retrogresión

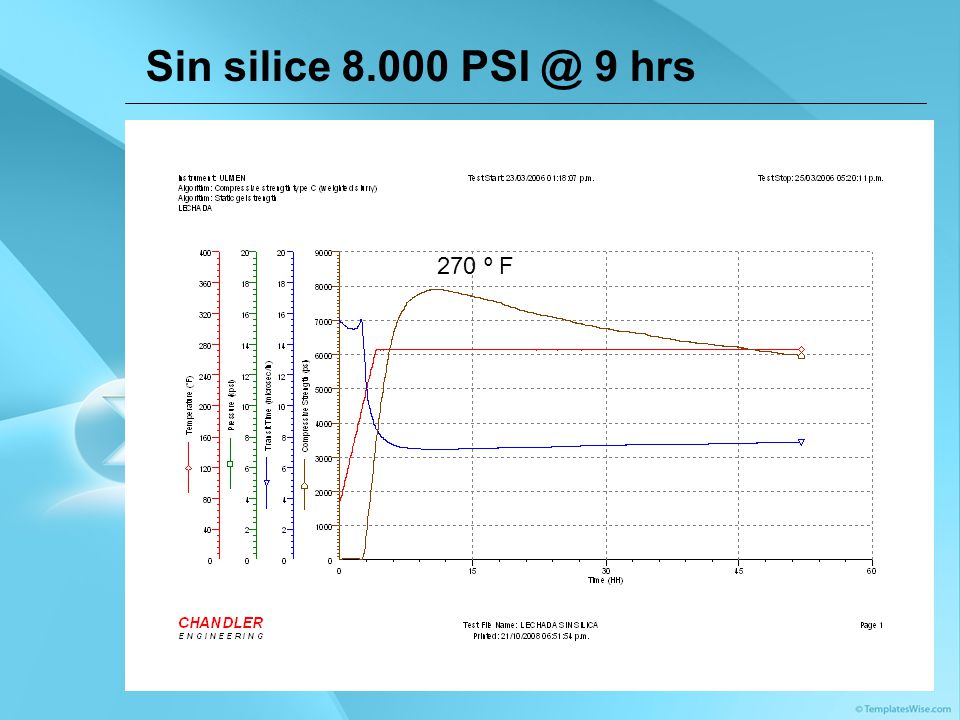

23 Sin silice hrs 270 º F

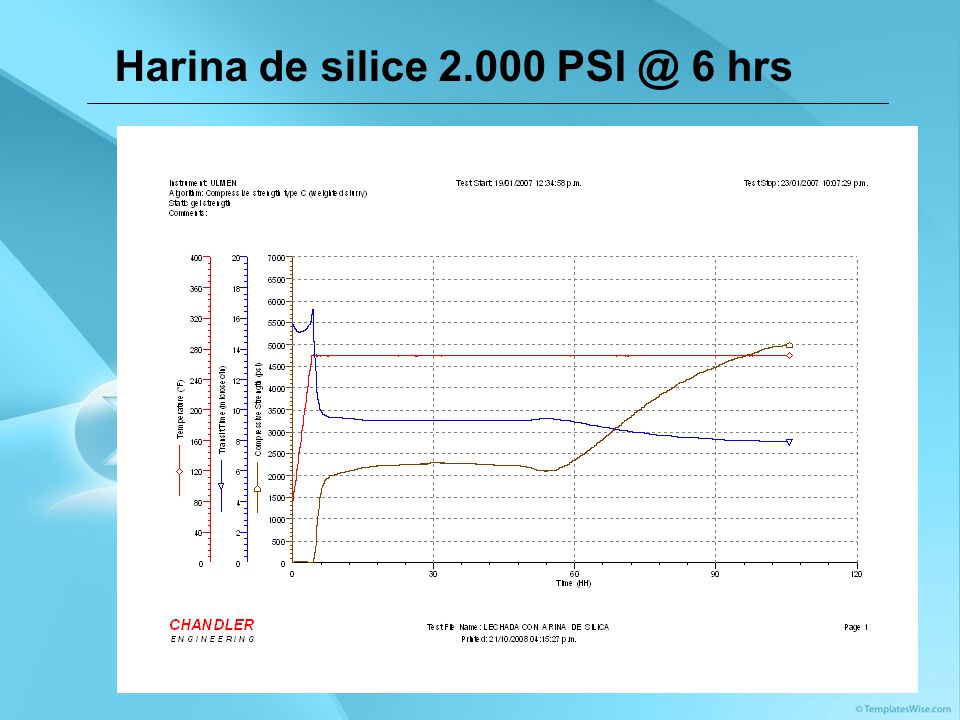

24 Harina de silice 2.000 PSI @ 6 hrs

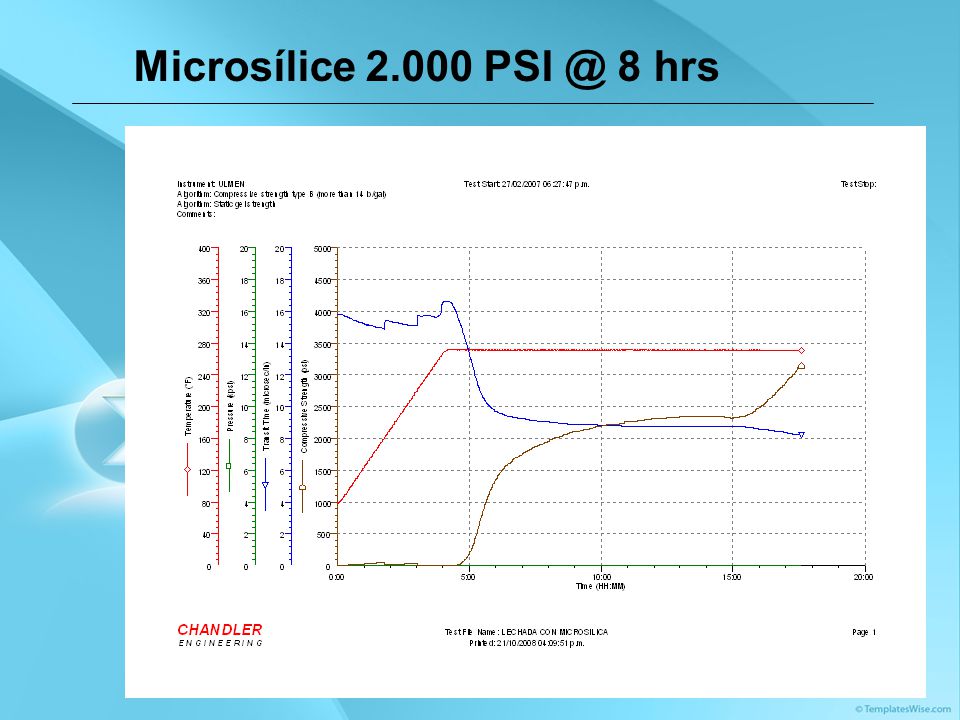

25 Microsílice hrs

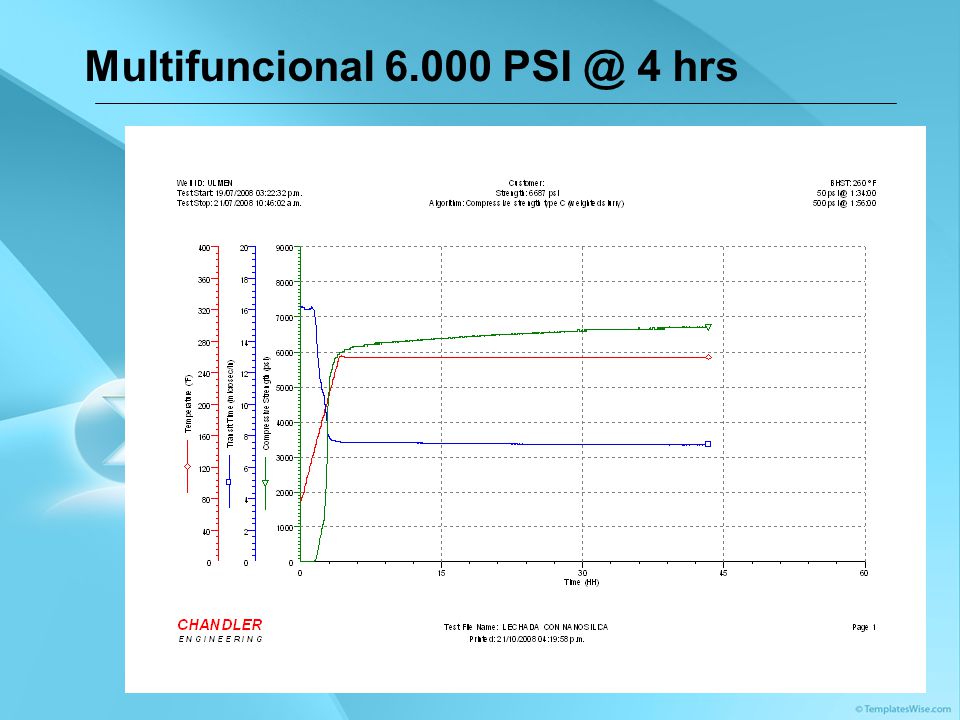

26 Multifuncional 6.000 PSI @ 4 hrs

27 MULTIFUNCIONAL (Alta Densidad)
P a n g e a MULTIFUNCIONAL (Alta Densidad) Desarrollo temprano de resistencia

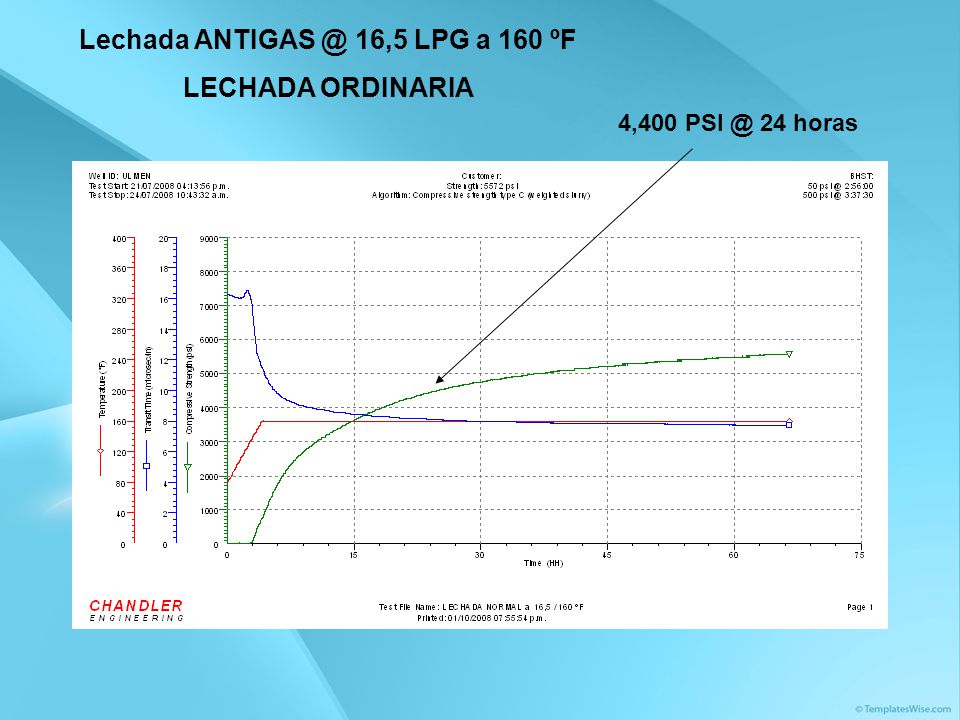

28 Lechada ANTIGAS @ 16,5 LPG a 160 ºF
LECHADA ORDINARIA 4, horas

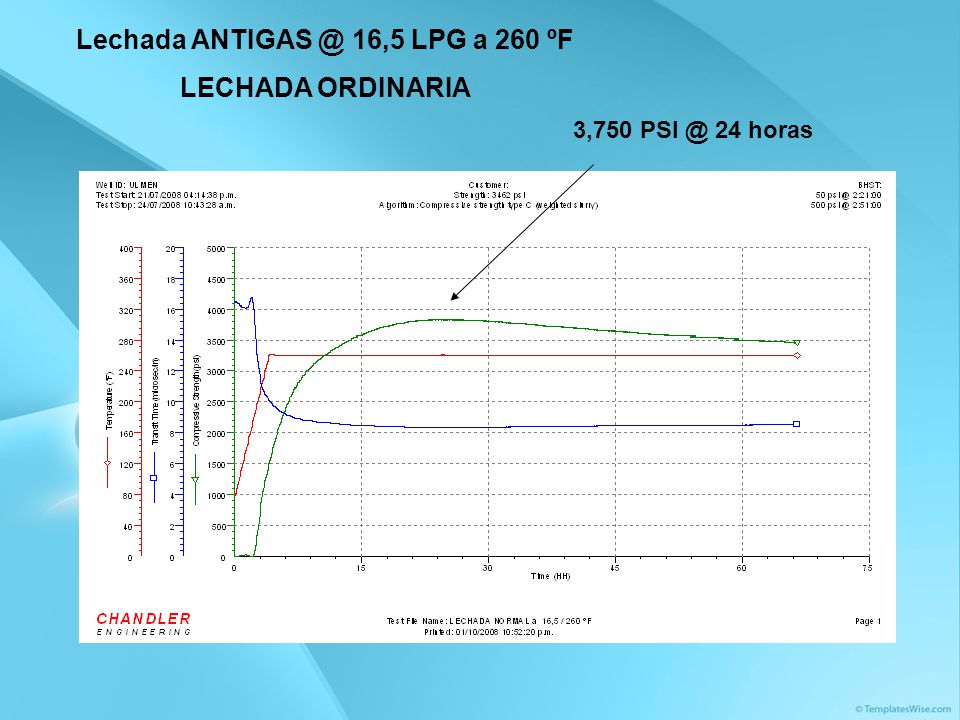

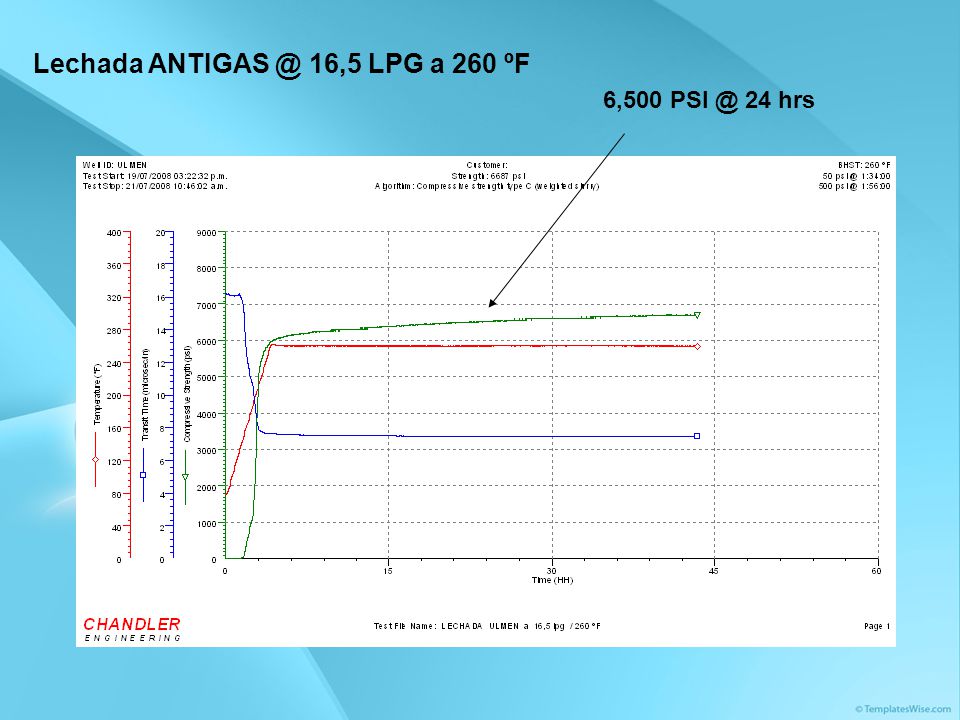

29 Lechada ANTIGAS @ 16,5 LPG a 260 ºF
LECHADA ORDINARIA 3, horas

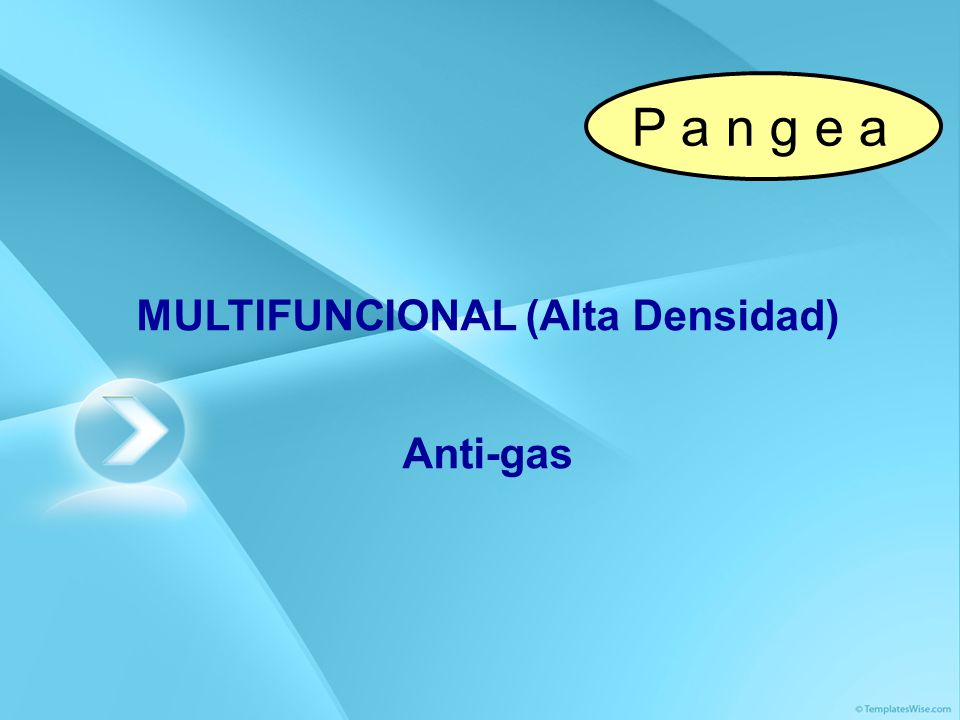

30 MULTIFUNCIONAL (Alta Densidad)
P a n g e a MULTIFUNCIONAL (Alta Densidad) Anti-gas

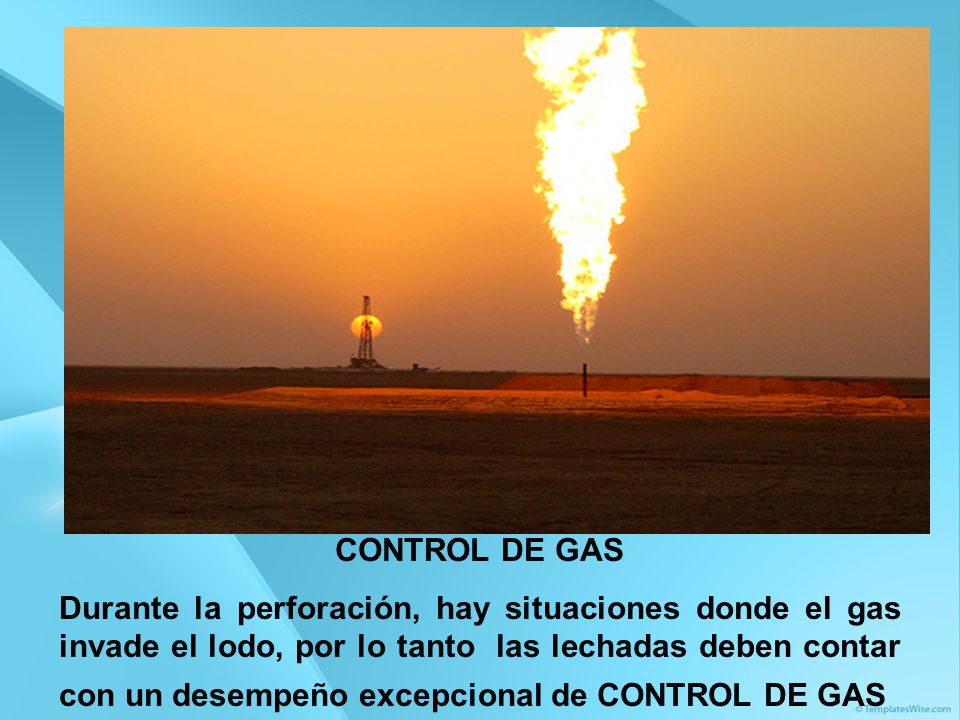

31 CONTROL DE GAS Durante la perforación, hay situaciones donde el gas invade el lodo, por lo tanto las lechadas deben contar con un desempeño excepcional de CONTROL DE GAS

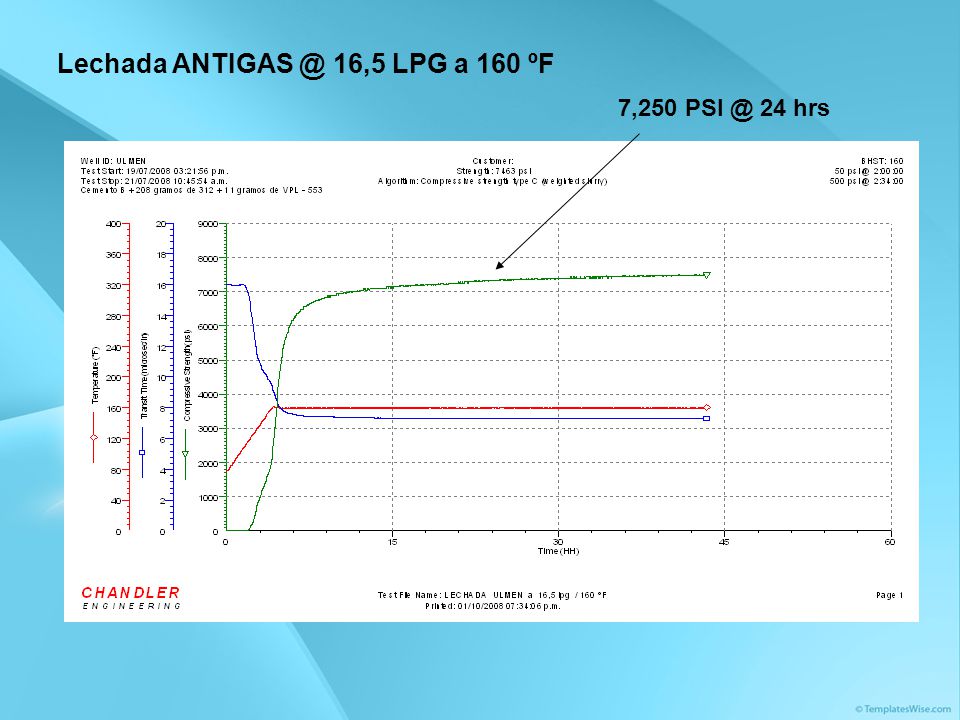

32 Lechada ANTIGAS @ 16,5 LPG a 160 ºF
7, hrs

33 Lechada ANTIGAS @ 16,5 LPG a 260 ºF
6, hrs

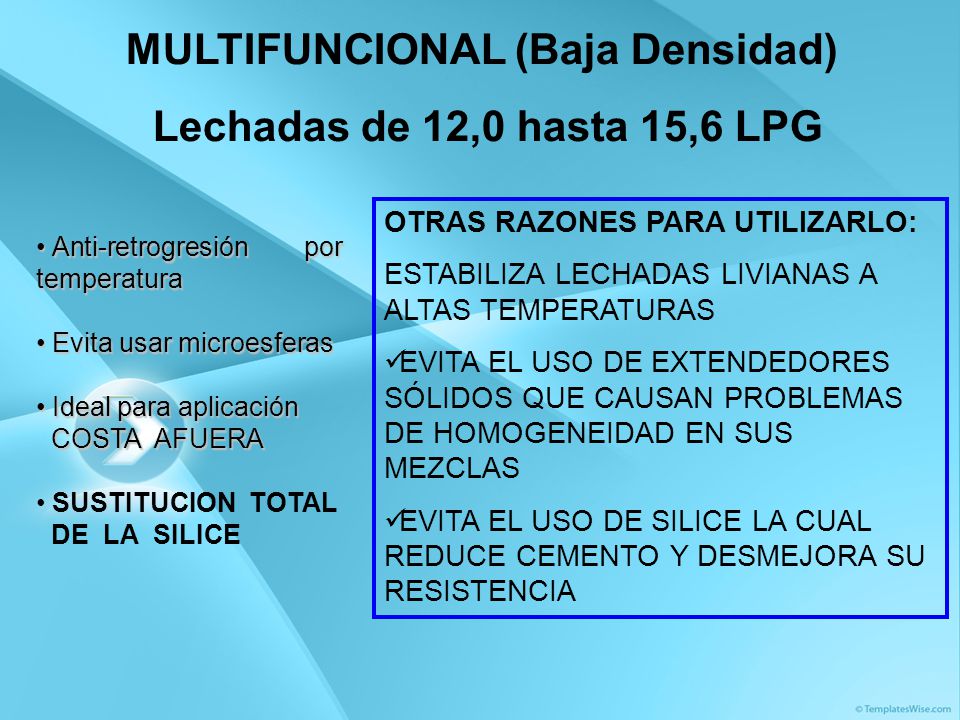

34 MULTIFUNCIONAL (Baja Densidad)
Lechadas de 12,0 hasta 15,6 LPG Anti-retrogresión por temperatura Evita usar microesferas Ideal para aplicación COSTA AFUERA SUSTITUCION TOTAL DE LA SILICE OTRAS RAZONES PARA UTILIZARLO: ESTABILIZA LECHADAS LIVIANAS A ALTAS TEMPERATURAS EVITA EL USO DE EXTENDEDORES SÓLIDOS QUE CAUSAN PROBLEMAS DE HOMOGENEIDAD EN SUS MEZCLAS EVITA EL USO DE SILICE LA CUAL REDUCE CEMENTO Y DESMEJORA SU RESISTENCIA

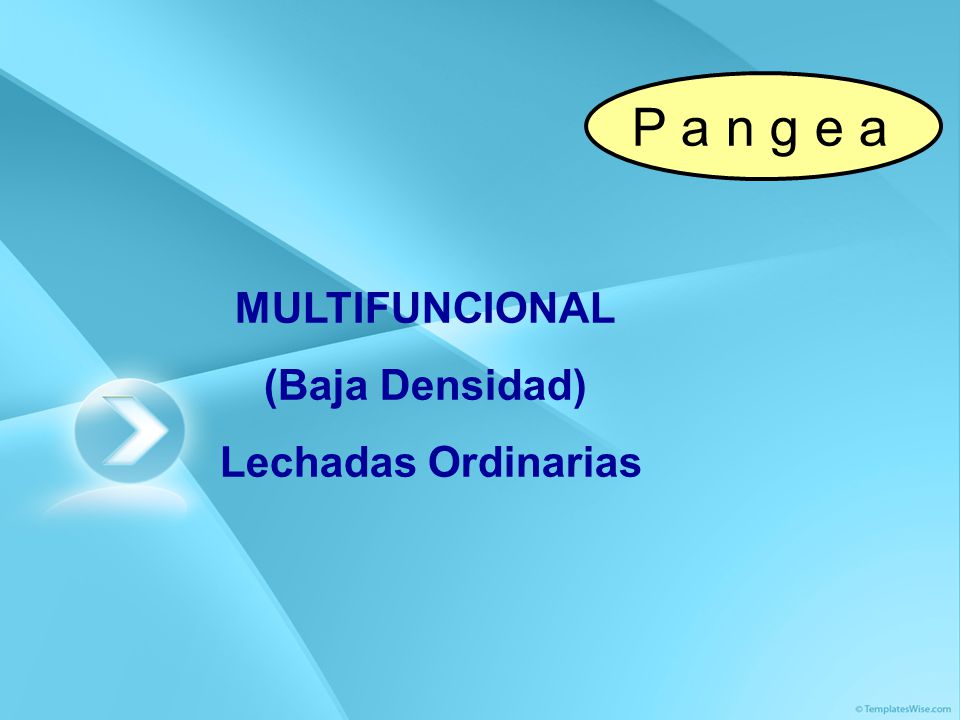

35 P a n g e a MULTIFUNCIONAL (Baja Densidad) Lechadas Ordinarias

36 Cemento G 35% Harina de Silice 25% Microesferas 0.5% Dispersante
Lechada Ordinaria 12,5 LPG a 260 ºF Cemento G 35% Harina de Silice 25% Microesferas 0.5% Dispersante 0.3% Retardador 2.5% Antimigratorio Lechada ULMEN 12,5 LPG a 260 ºF Cemento G 5 gps MULTIFUNCIONAL 0.5 gps Estabilizador 0.1% Retardador 0.1% Antimigratorio

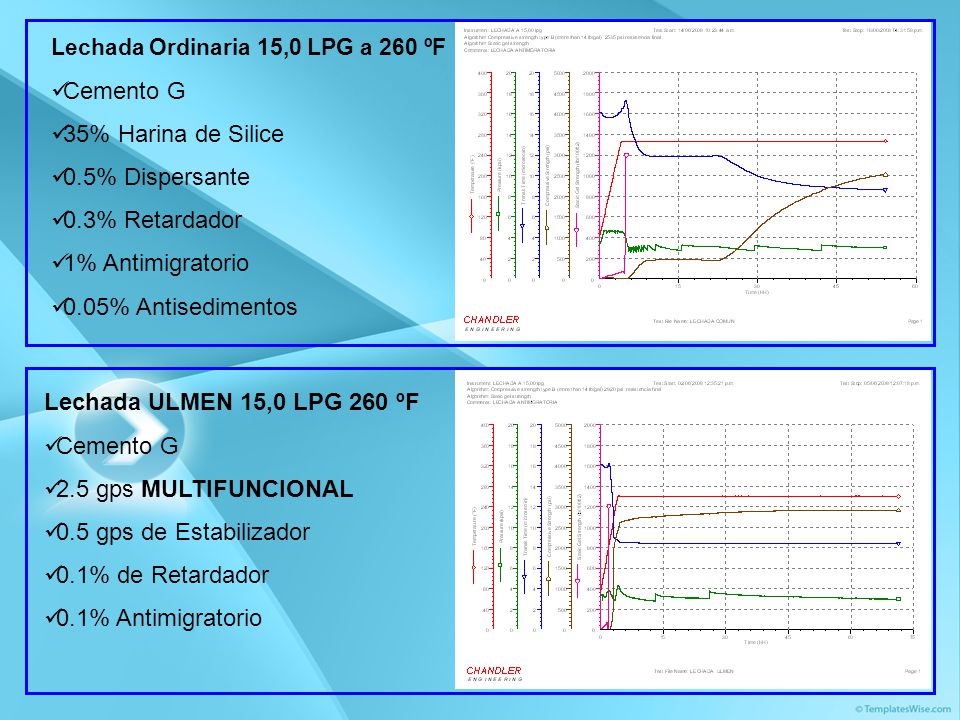

37 Cemento G 35% Harina de Silice 0.5% Dispersante 0.3% Retardador
Lechada Ordinaria 15,0 LPG a 260 ºF Cemento G 35% Harina de Silice 0.5% Dispersante 0.3% Retardador 1% Antimigratorio 0.05% Antisedimentos Lechada ULMEN 15,0 LPG 260 ºF Cemento G 2.5 gps MULTIFUNCIONAL 0.5 gps de Estabilizador 0.1% de Retardador 0.1% Antimigratorio

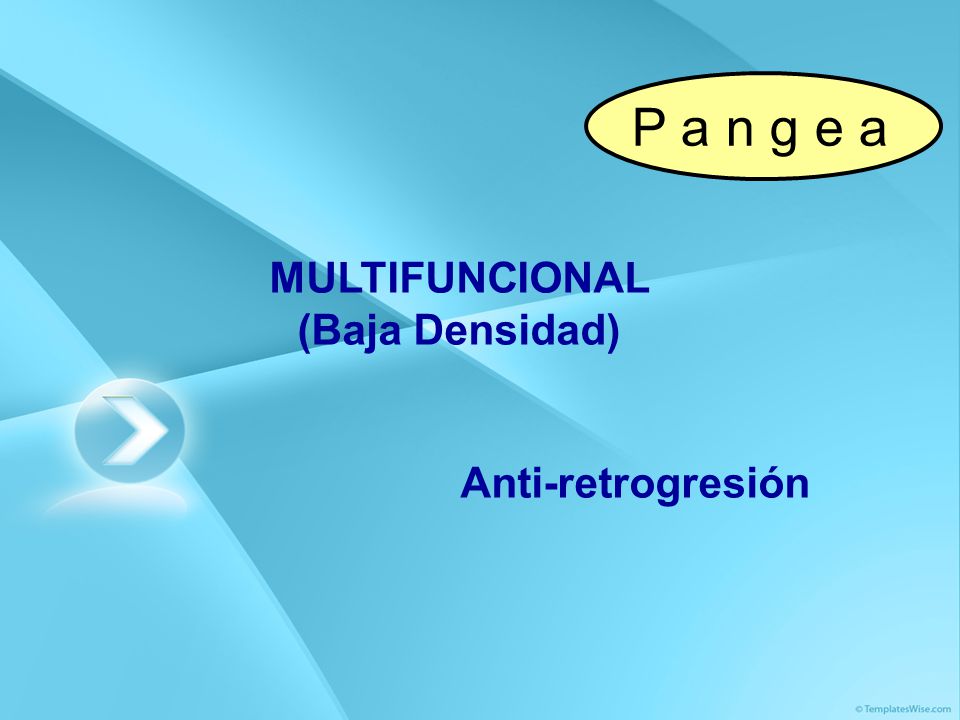

38 P a n g e a MULTIFUNCIONAL (Baja Densidad) Anti-retrogresión

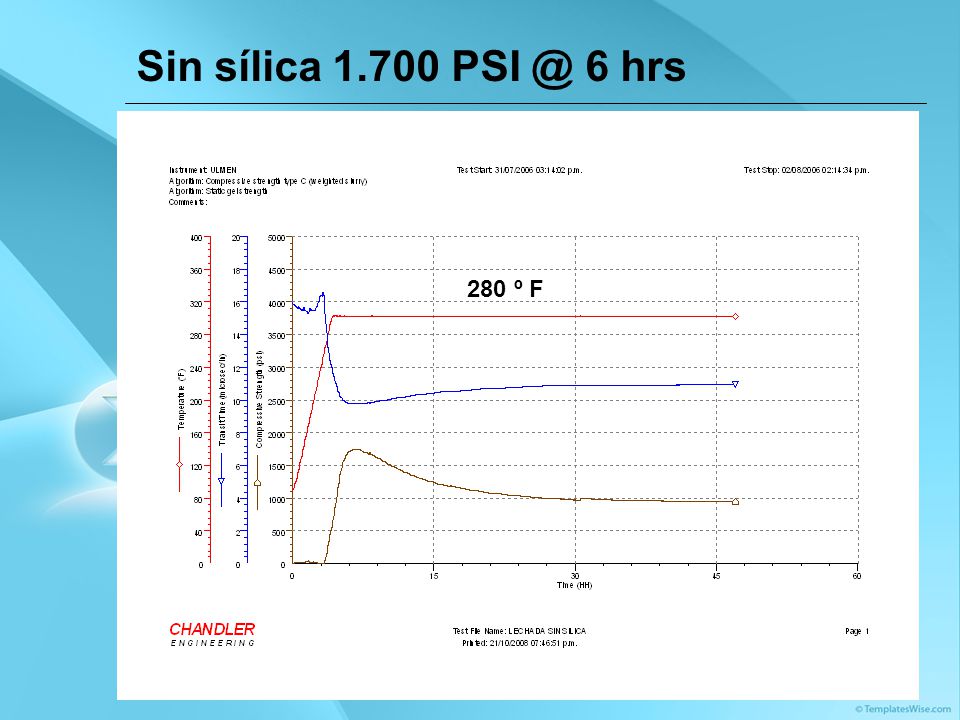

39 Sin sílica hrs 280 º F

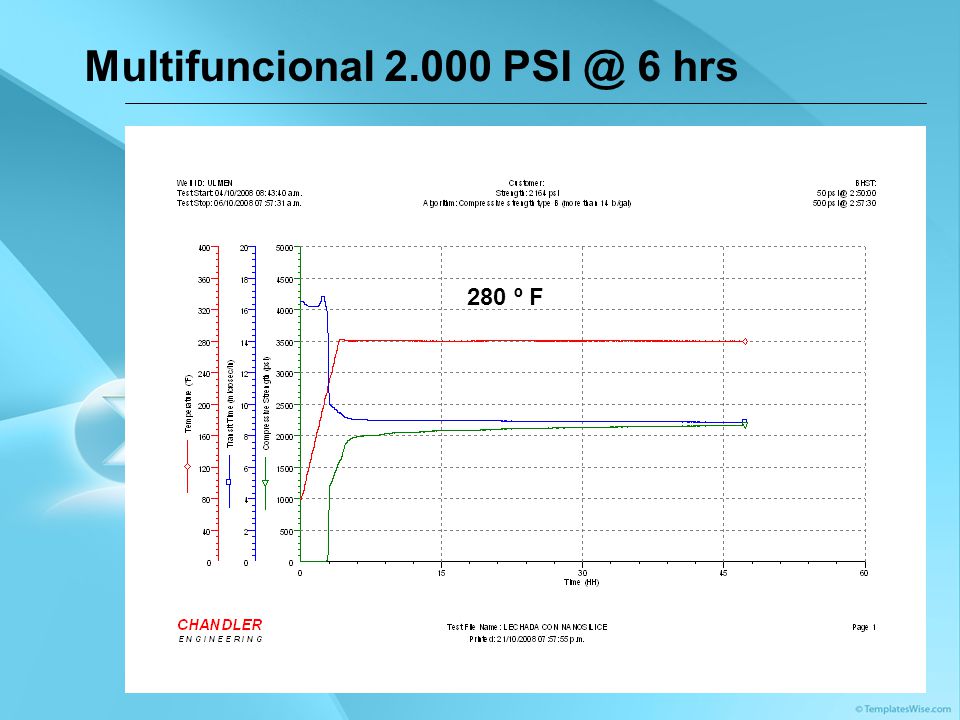

40 Multifuncional 2.000 PSI @ 6 hrs

41 Multifuncional 1.800 PSI @ 6 hrs

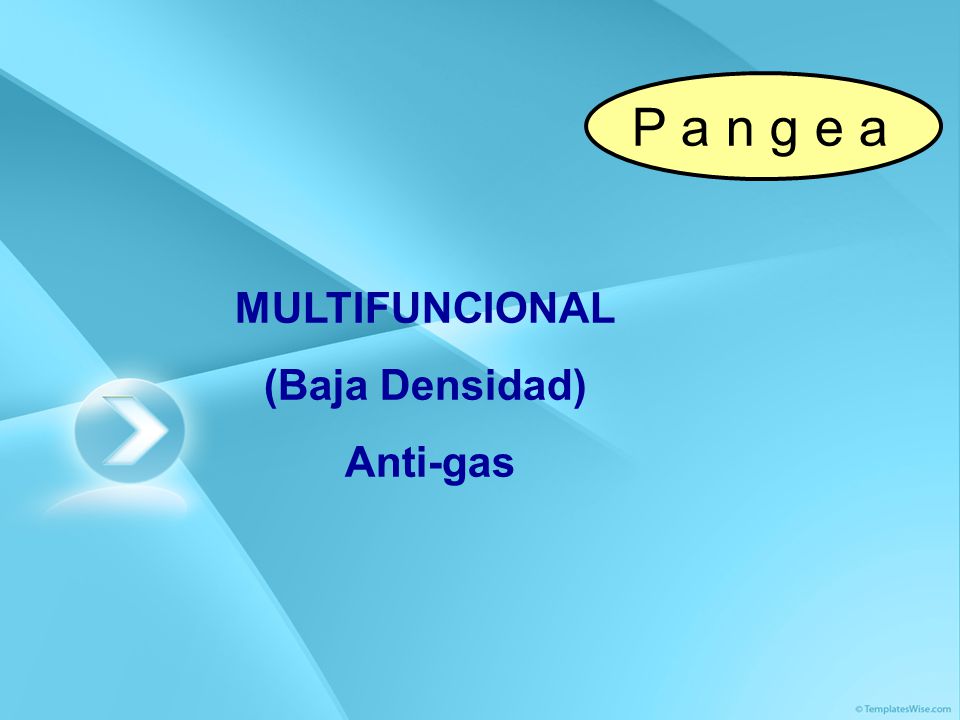

42 P a n g e a MULTIFUNCIONAL (Baja Densidad) Anti-gas

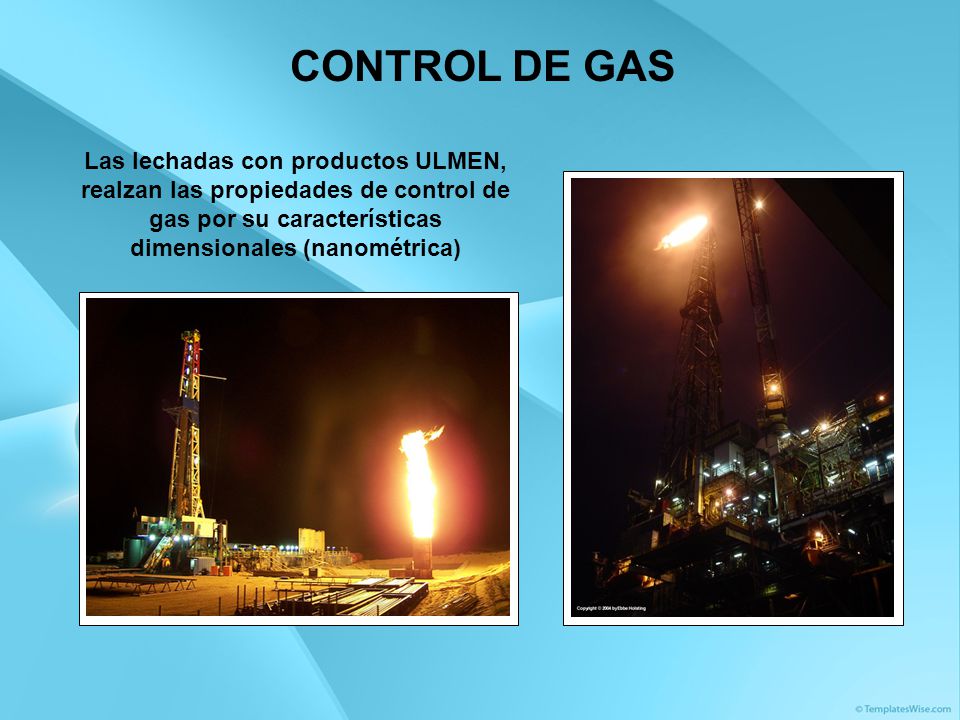

43 CONTROL DE GAS Las lechadas con productos ULMEN, realzan las propiedades de control de gas por su características dimensionales (nanométrica)

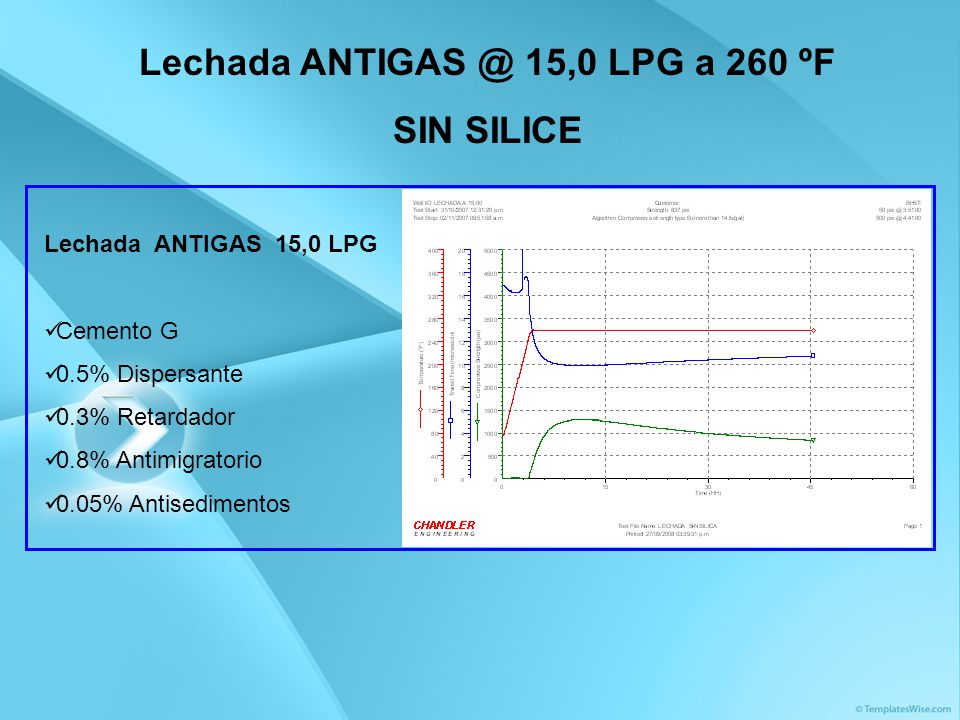

44 Lechada ANTIGAS @ 15,0 LPG a 260 ºF
SIN SILICE Lechada ANTIGAS 15,0 LPG Cemento G 0.5% Dispersante 0.3% Retardador 0.8% Antimigratorio 0.05% Antisedimentos

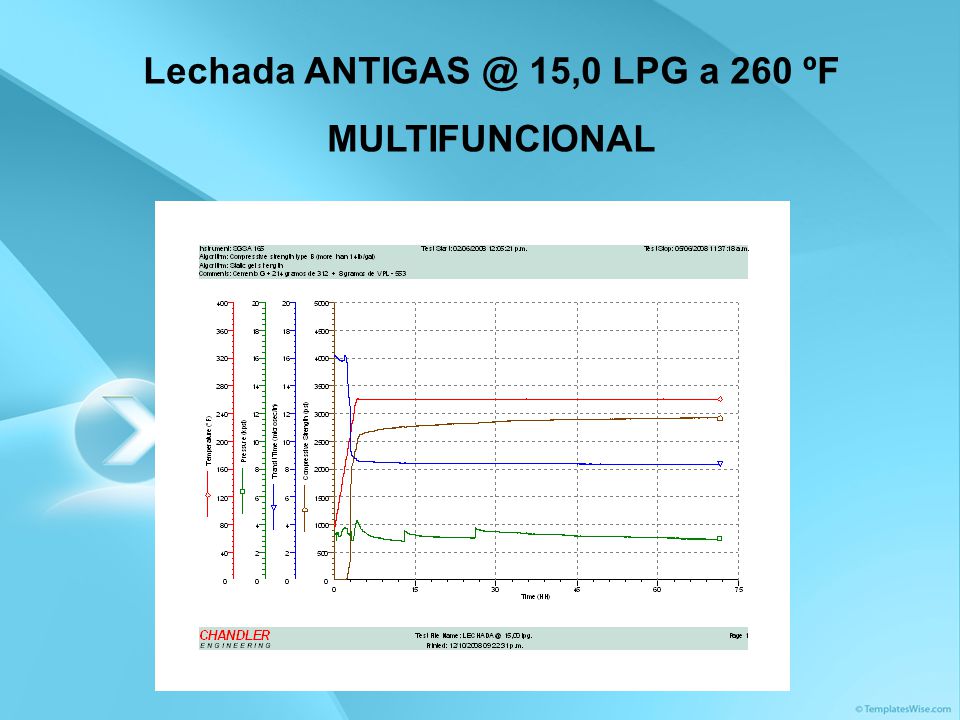

45 Lechada ANTIGAS @ 15,0 LPG a 260 ºF
MULTIFUNCIONAL

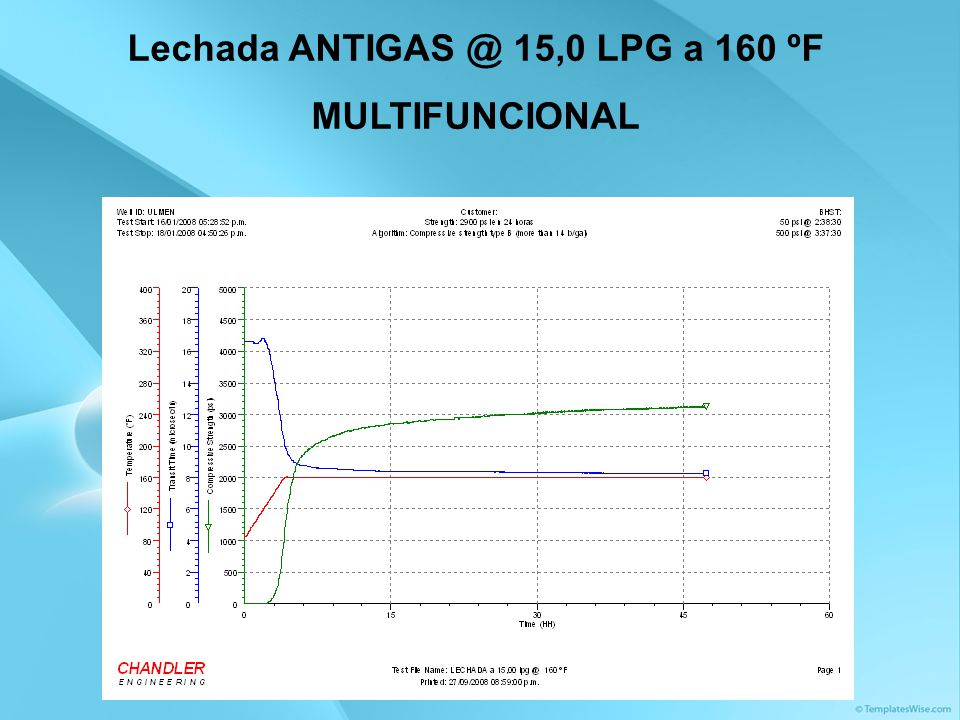

46 Lechada ANTIGAS @ 15,0 LPG a 160 ºF
MULTIFUNCIONAL

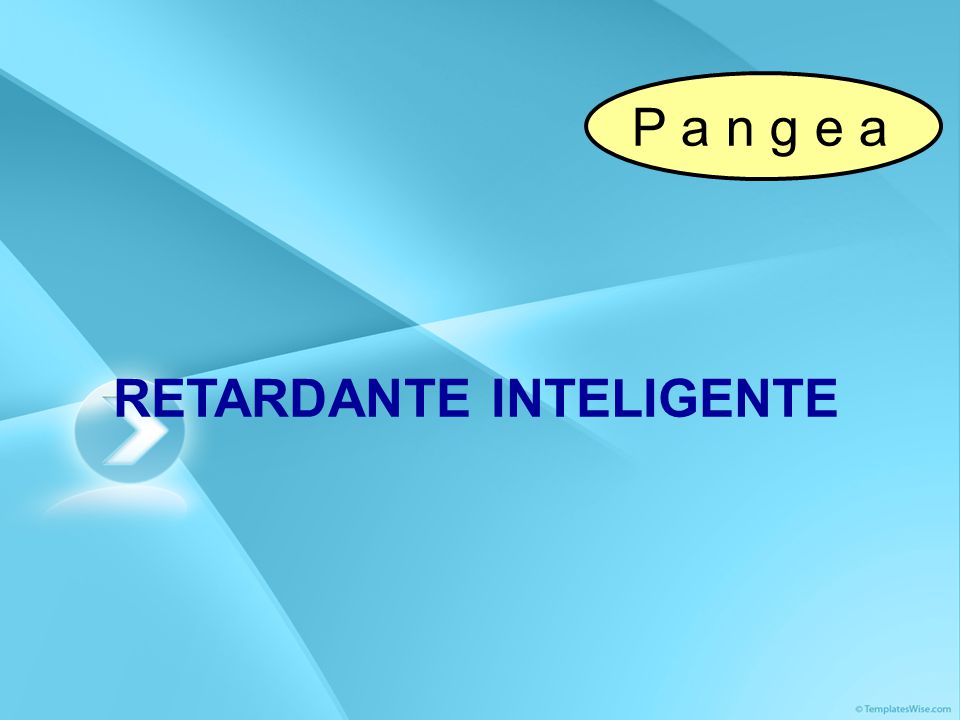

47 RETARDANTE INTELIGENTE
P a n g e a RETARDANTE INTELIGENTE

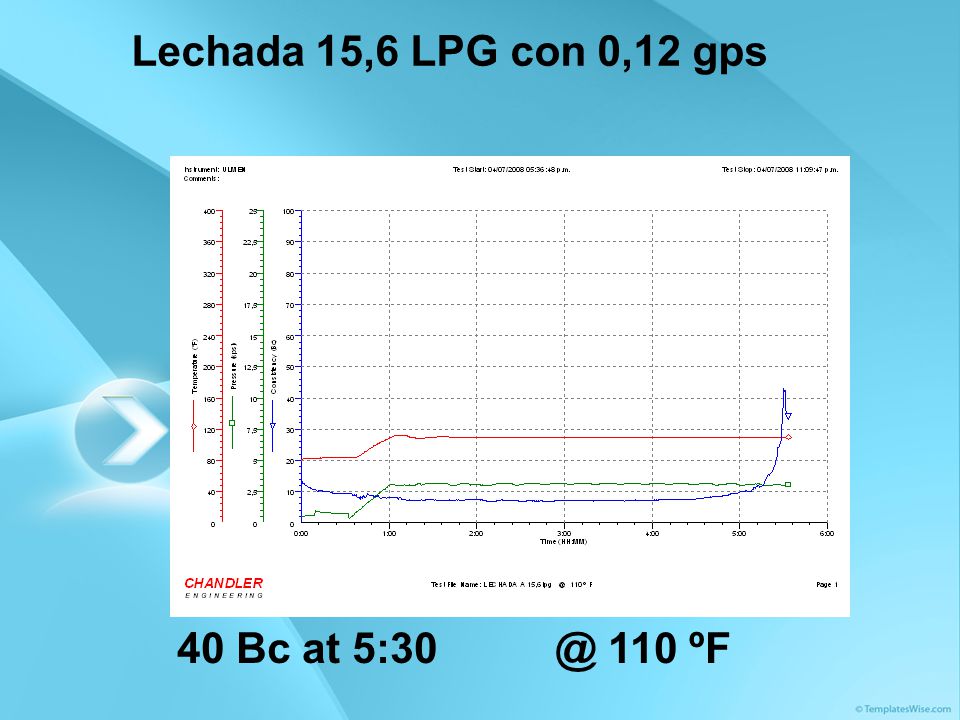

48 Lechada 15,6 LPG con 0,12 gps 40 Bc at 5:30 @ 110 ºF

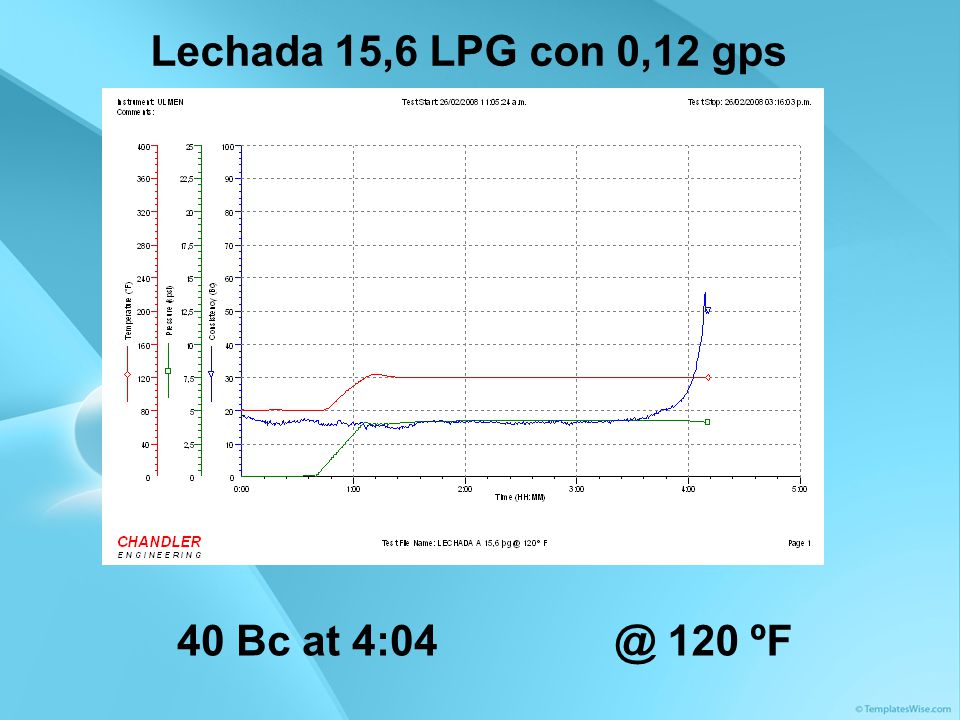

49 Lechada 15,6 LPG con 0,12 gps 40 Bc at 4:04 @ 120 ºF

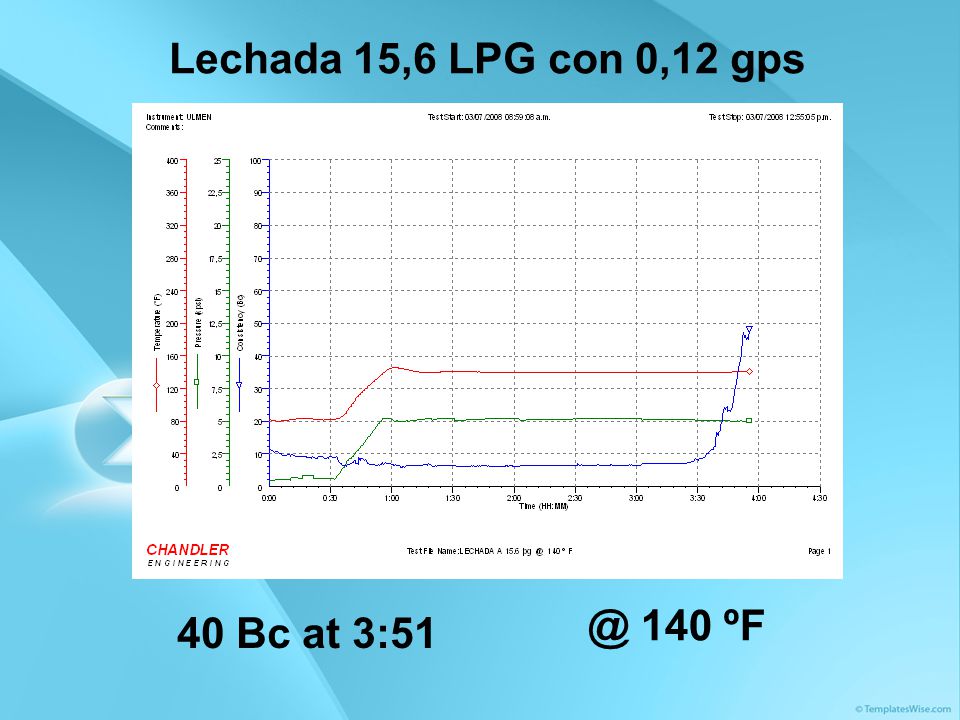

50 Lechada 15,6 LPG con 0,12 gps @ 140 ºF 40 Bc at 3:51

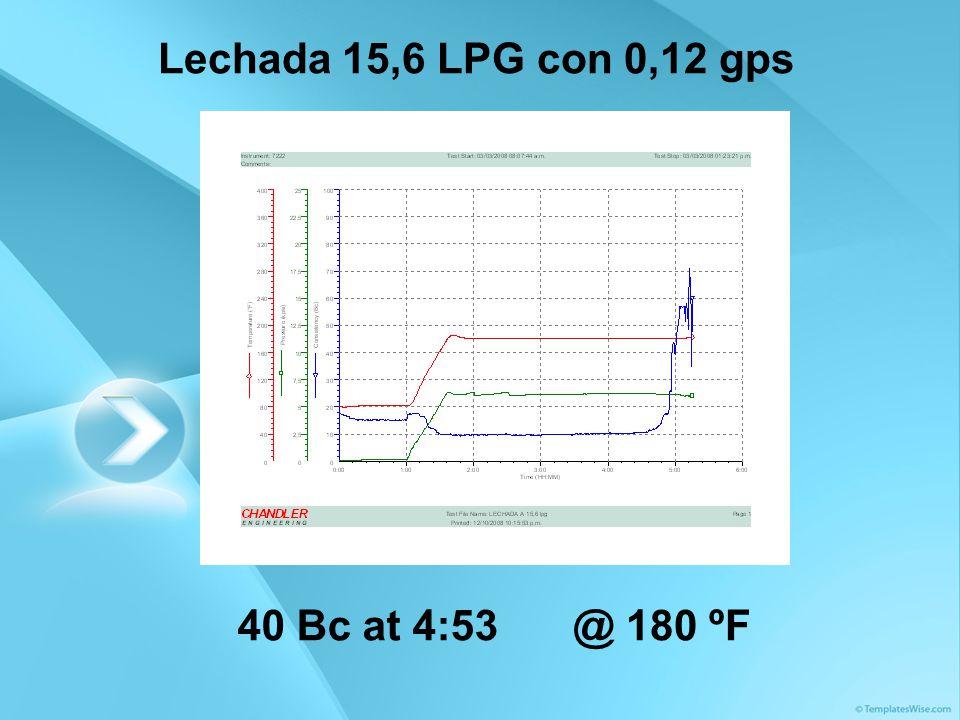

51 Lechada 15,6 LPG con 0,12 gps 40 Bc at 4:53 @ 180 ºF

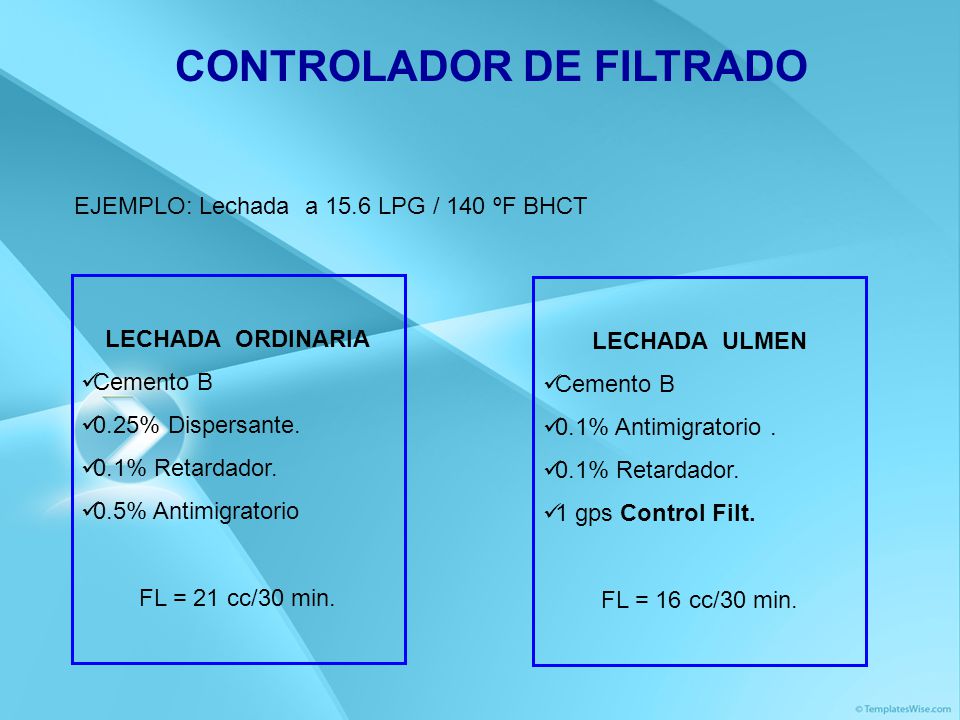

52 CONTROLADOR DE FILTRADO
EJEMPLO: Lechada a 15.6 LPG / 140 ºF BHCT LECHADA ORDINARIA Cemento B 0.25% Dispersante. 0.1% Retardador. 0.5% Antimigratorio FL = 21 cc/30 min. LECHADA ULMEN Cemento B 0.1% Antimigratorio . 0.1% Retardador. 1 gps Control Filt. FL = 16 cc/30 min.

53 Industrias ULMEN Europa, S. L.
Oficinas: Calle Zaragoza, nº 15 – 3º - Puerta 5 (P. O. BOX 504) Vila-real (CASTELLON) SPAIN Fabrica: P.I. El Palmeral, Sector Sur 6, Parc.17, Nave Onda (Castellón) SPAIN Telf Fax
