1 EXPLORANDO SU INTERIOR EXPLORANDO SU INTERIOR

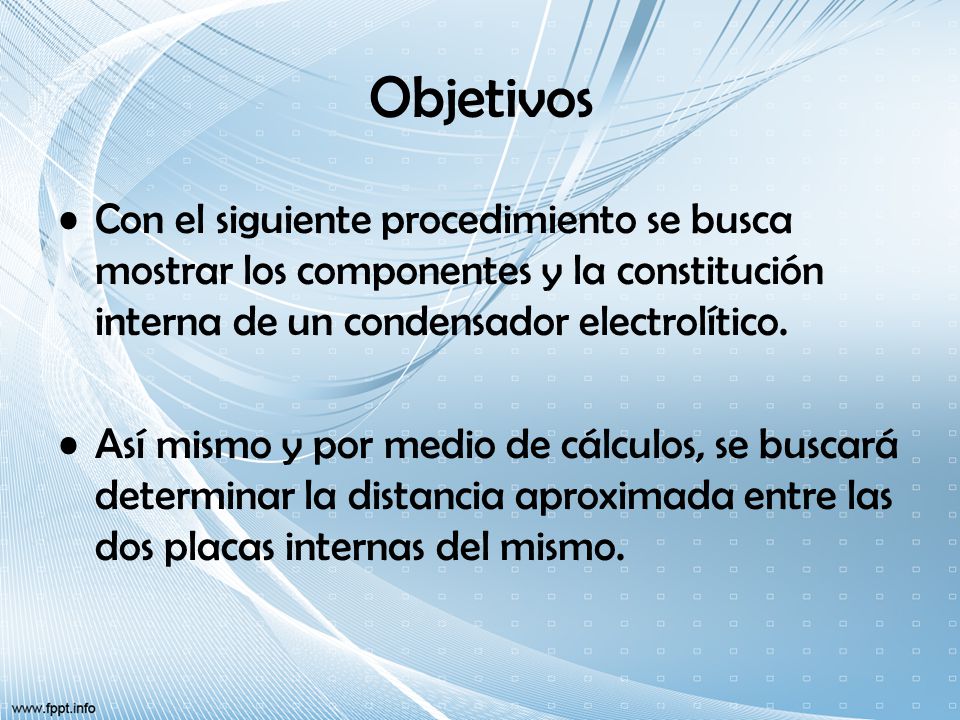

2 Objetivos Con el siguiente procedimiento se busca mostrar los componentes y la constitución interna de un condensador electrolítico. Así mismo y por medio de cálculos, se buscará determinar la distancia aproximada entre las dos placas internas del mismo.

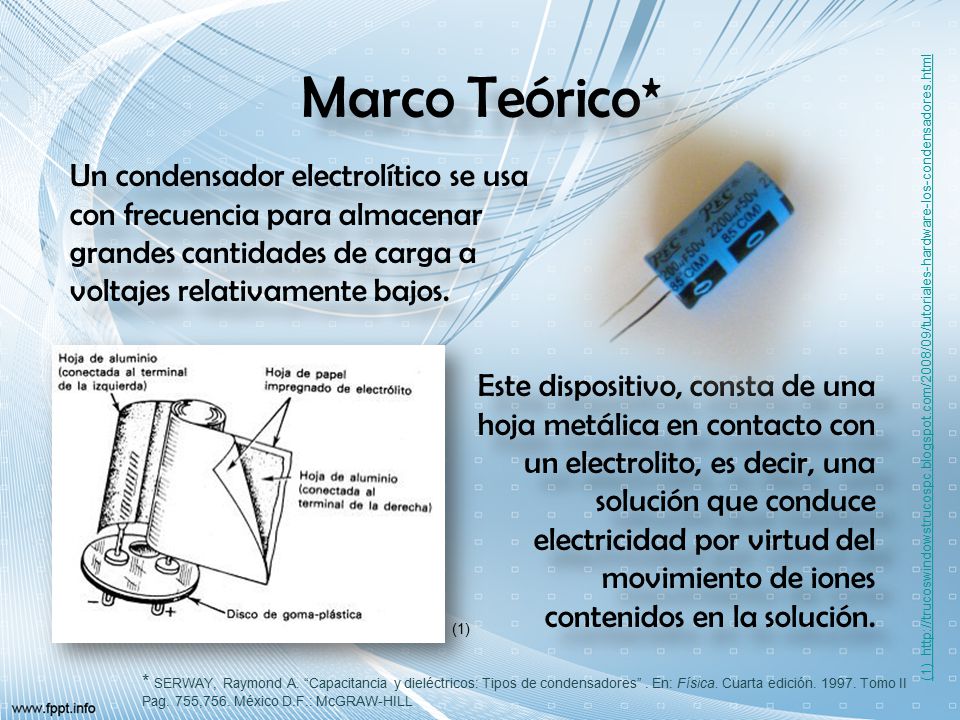

3 Marco Teórico* Un condensador electrolítico se usa con frecuencia para almacenar grandes cantidades de carga a voltajes relativamente bajos. Este dispositivo, consta de una hoja metálica en contacto con un electrolito, es decir, una solución que conduce electricidad por virtud del movimiento de iones contenidos en la solución. Este dispositivo, consta de una hoja metálica en contacto con un electrolito, es decir, una solución que conduce electricidad por virtud del movimiento de iones contenidos en la solución. (1) http://trucoswindowstrucospc.blogspot.com/2008/09/tutoriales-hardware-los-condensadores.html (1) * SERWAY, Raymond A. “Capacitancia y dieléctricos: Tipos de condensadores”. En: Física. Cuarta edición. 1997. Tomo II Pag. 755,756. México D.F.: McGRAW-HILL

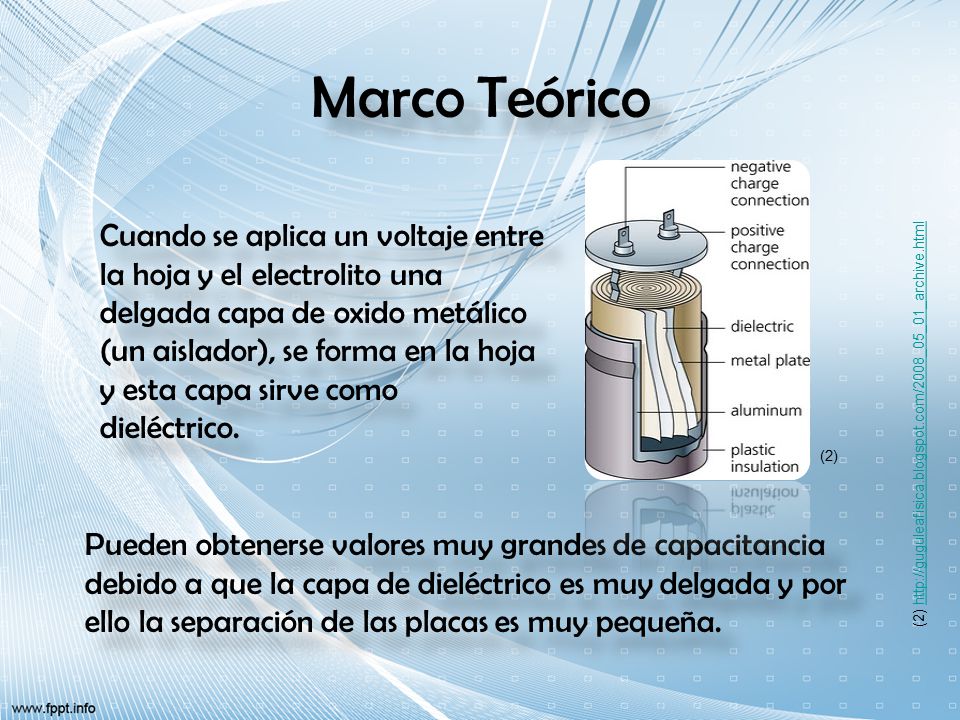

4 Marco Teórico Cuando se aplica un voltaje entre la hoja y el electrolito una delgada capa de oxido metálico (un aislador), se forma en la hoja y esta capa sirve como dieléctrico. Pueden obtenerse valores muy grandes de capacitancia debido a que la capa de dieléctrico es muy delgada y por ello la separación de las placas es muy pequeña. (2) http://guguleafisica.blogspot.com/2008_05_01_archive.html http://guguleafisica.blogspot.com/2008_05_01_archive.html (2)

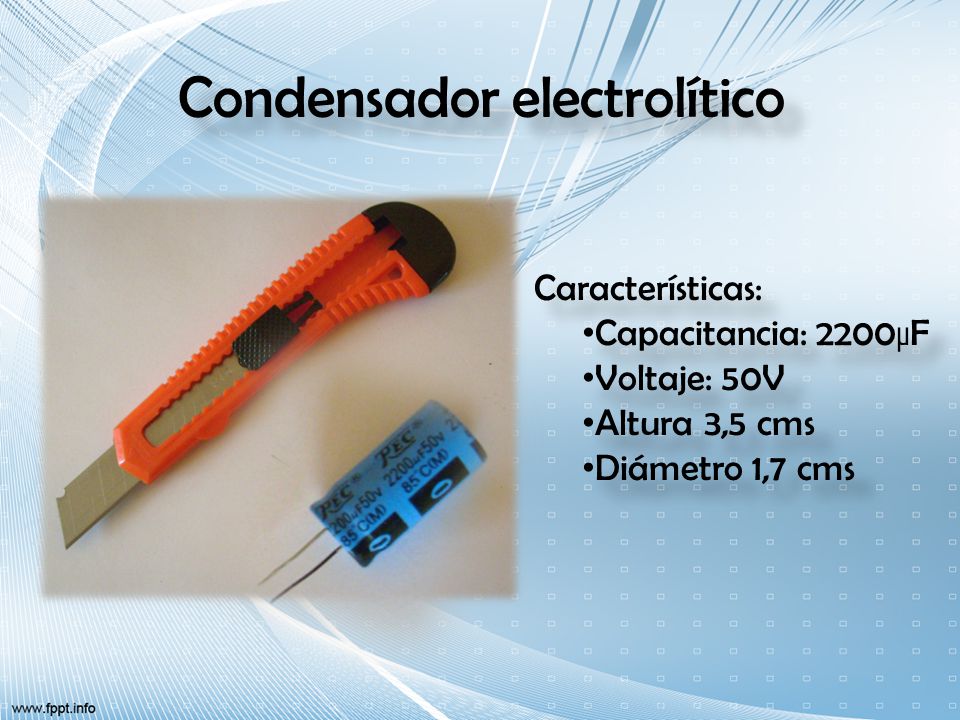

5 Condensador electrolítico Características: Capacitancia: 2200µF Voltaje: 50V Altura 3,5 cms Diámetro 1,7 cms Características: Capacitancia: 2200µF Voltaje: 50V Altura 3,5 cms Diámetro 1,7 cms

6 Proceso de desensamblado

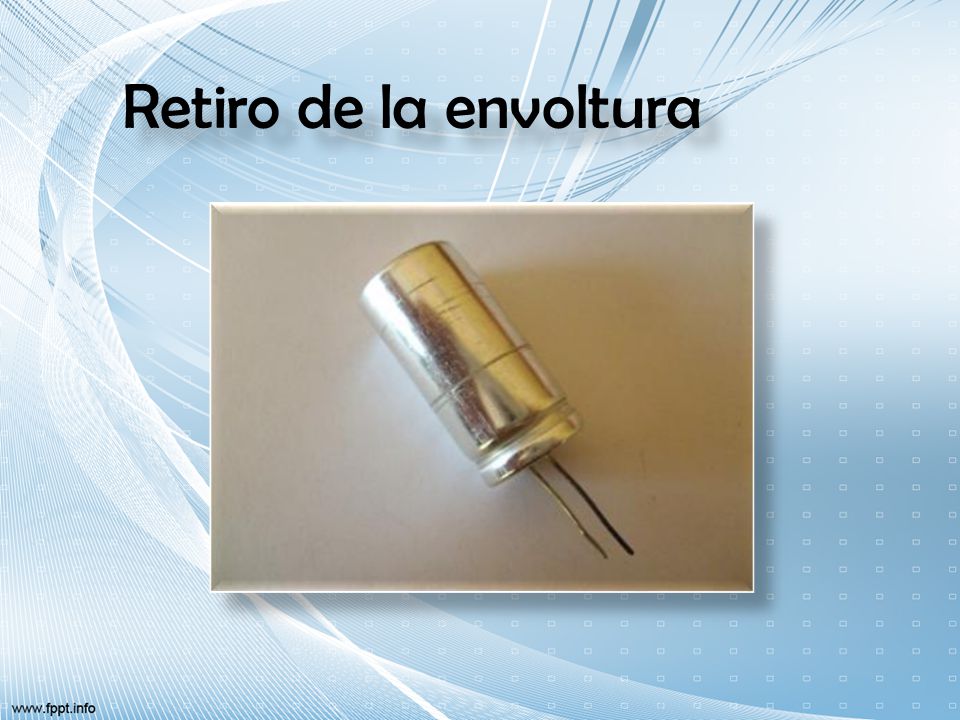

7 Retiro de la envoltura

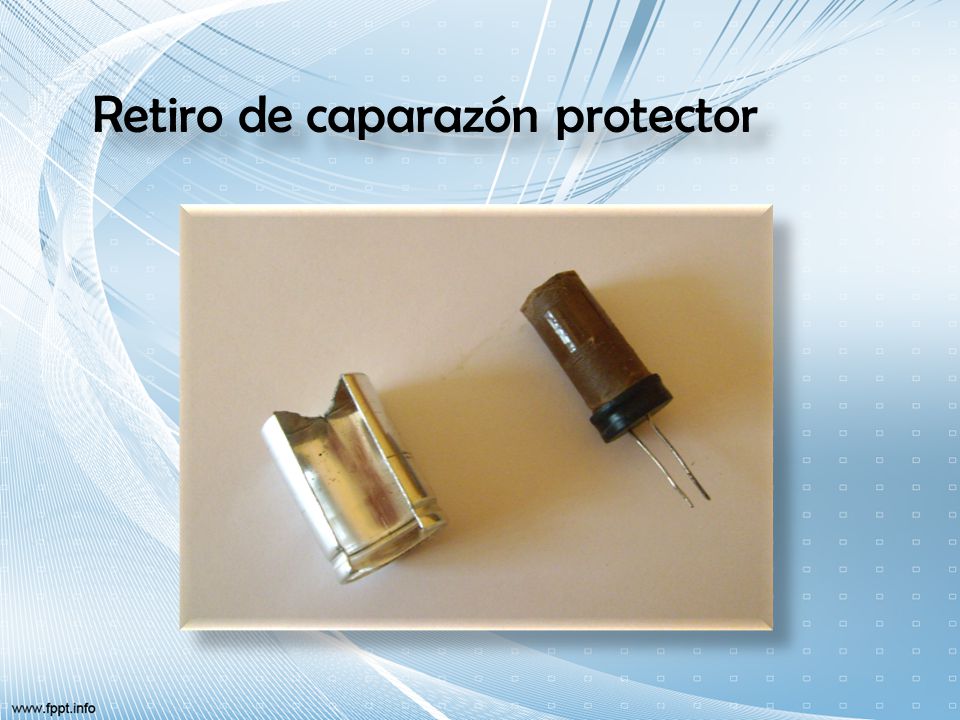

8 Retiro de caparazón protector

9 Desenrrollamiento

10 Desenrrollamiento segunda cinta

11 Medición dimensional

12 Resultado final

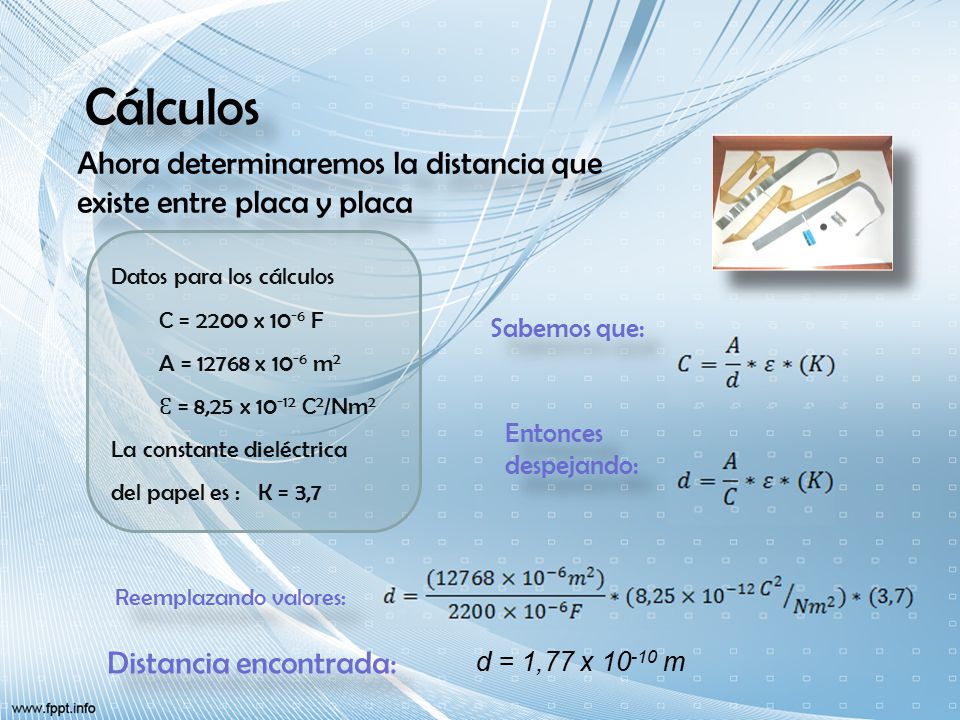

13 Cálculos Ahora determinaremos la distancia que existe entre placa y placa Sabemos que: Entonces despejando: Entonces despejando: Reemplazando valores: Distancia encontrada: d = 1,77 x 10 -10 m Datos para los cálculos C = 2200 x 10 -6 F A = 12768 x 10 -6 m 2 Ɛ = 8,25 x 10 -12 C 2 /Nm 2 La constante dieléctrica del papel es : K = 3,7

14 GraciasGracias Autor: Yeinson Orduña Fotografías: Yeinson Orduña Autor: Yeinson Orduña Fotografías: Yeinson Orduña
