PANEL “RED HIDROGRÁFICA ESCALA 1:50,000”

Presentación del tema: "PANEL “RED HIDROGRÁFICA ESCALA 1:50,000”"— Transcripción de la presentación:

1

2 PANEL “RED HIDROGRÁFICA ESCALA 1:50,000”
Dirección General de Geografía Dirección General Adjunta de Geomática Dirección de Edición y Aplicaciones SIG Subdirección de Aplicaciones SIG 25 de septiembre de 2008 Departamento de Análisis Espacial

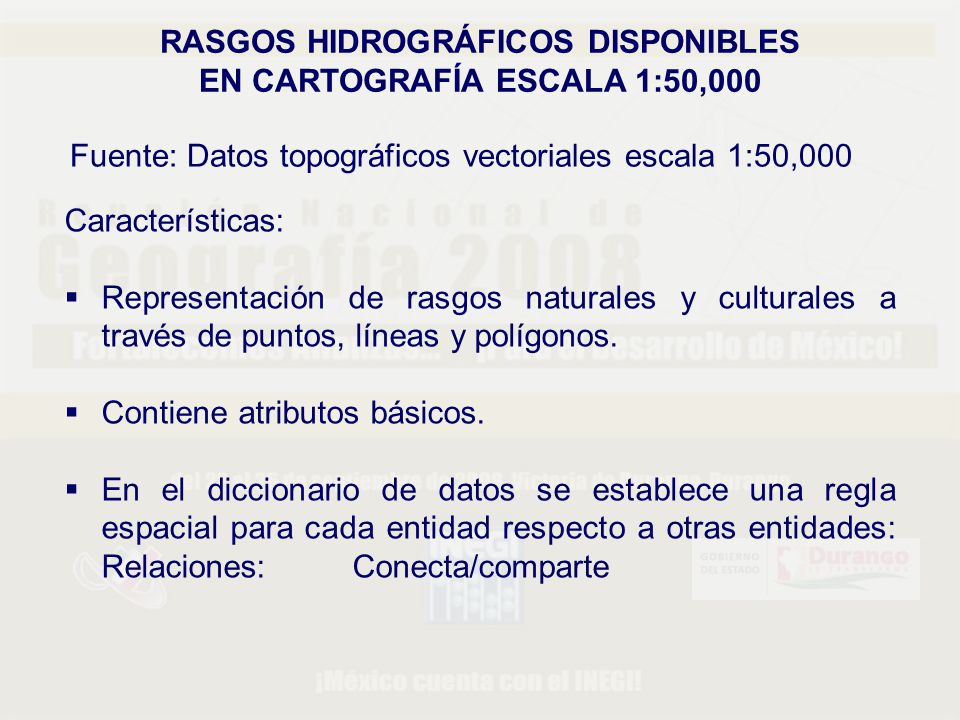

3 RASGOS HIDROGRÁFICOS DISPONIBLES EN CARTOGRAFÍA ESCALA 1:50,000
Fuente: Datos topográficos vectoriales escala 1:50,000 Características: Representación de rasgos naturales y culturales a través de puntos, líneas y polígonos. Contiene atributos básicos. En el diccionario de datos se establece una regla espacial para cada entidad respecto a otras entidades: Relaciones: Conecta/comparte

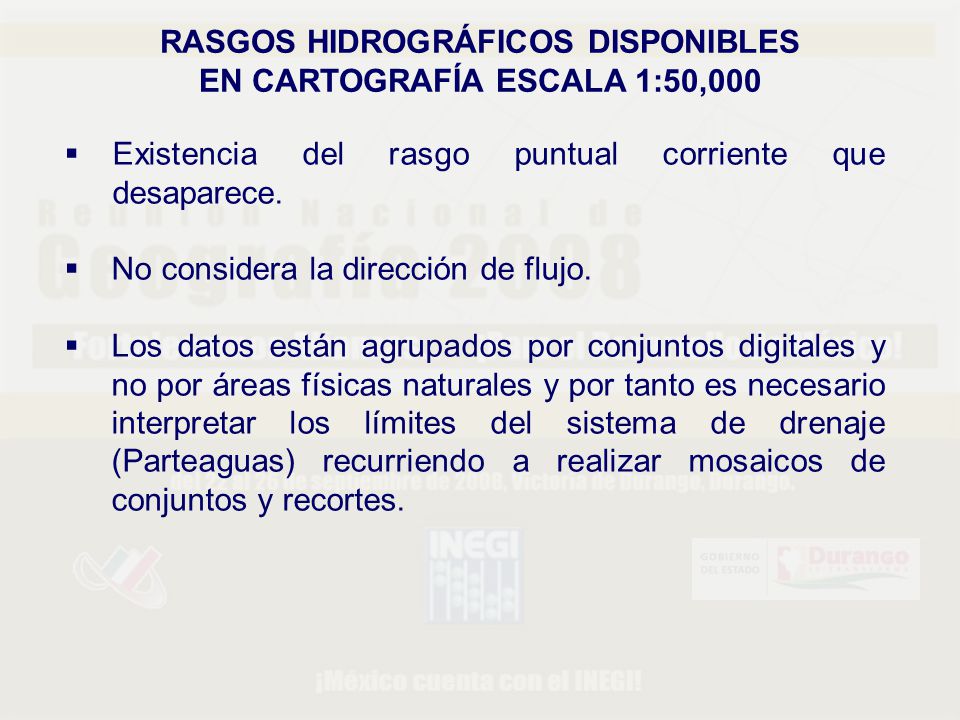

4 RASGOS HIDROGRÁFICOS DISPONIBLES EN CARTOGRAFÍA ESCALA 1:50,000
Existencia del rasgo puntual corriente que desaparece. No considera la dirección de flujo. Los datos están agrupados por conjuntos digitales y no por áreas físicas naturales y por tanto es necesario interpretar los límites del sistema de drenaje (Parteaguas) recurriendo a realizar mosaicos de conjuntos y recortes.

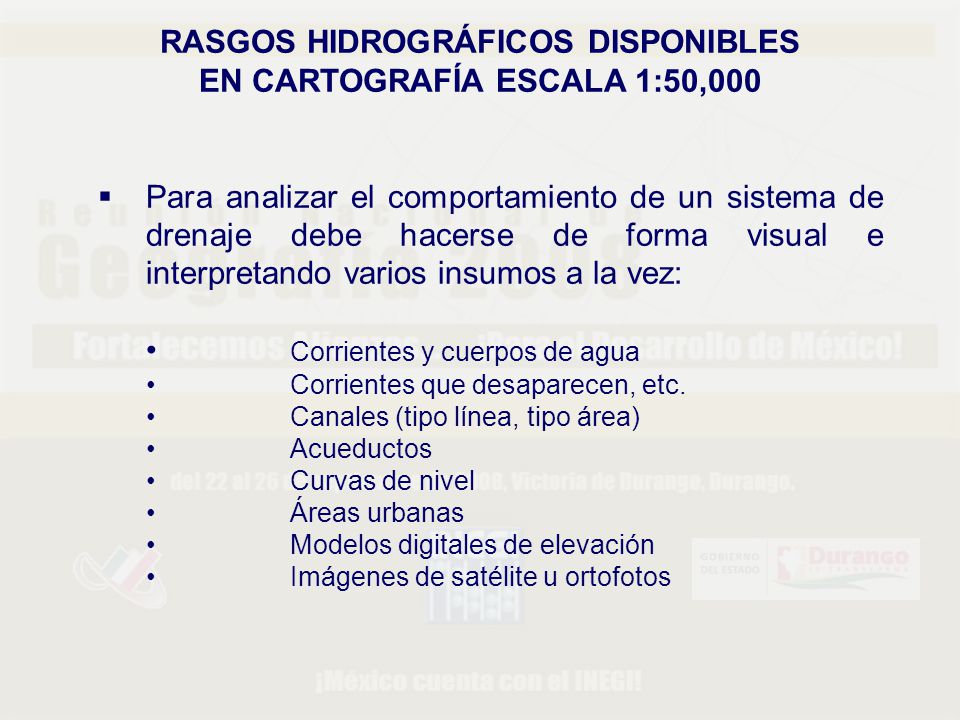

5 RASGOS HIDROGRÁFICOS DISPONIBLES EN CARTOGRAFÍA ESCALA 1:50,000
Para analizar el comportamiento de un sistema de drenaje debe hacerse de forma visual e interpretando varios insumos a la vez: Corrientes y cuerpos de agua Corrientes que desaparecen, etc. Canales (tipo línea, tipo área) Acueductos Curvas de nivel Áreas urbanas Modelos digitales de elevación Imágenes de satélite u ortofotos

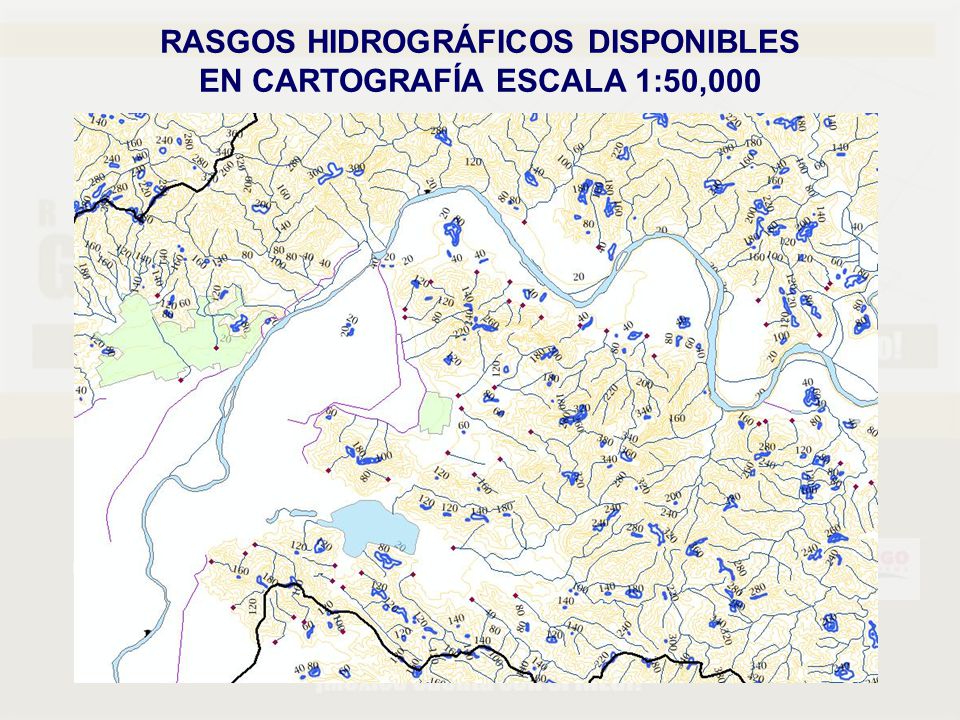

6 RASGOS HIDROGRÁFICOS DISPONIBLES EN CARTOGRAFÍA ESCALA 1:50,000

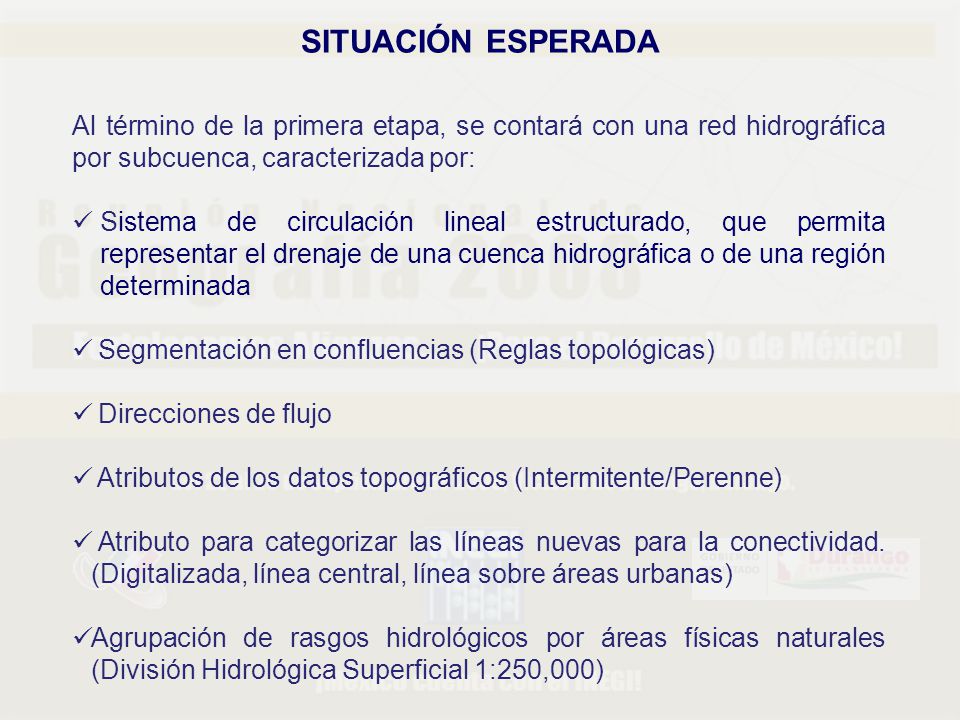

7 SITUACIÓN ESPERADA Al término de la primera etapa, se contará con una red hidrográfica por subcuenca, caracterizada por: Sistema de circulación lineal estructurado, que permita representar el drenaje de una cuenca hidrográfica o de una región determinada Segmentación en confluencias (Reglas topológicas) Direcciones de flujo Atributos de los datos topográficos (Intermitente/Perenne) Atributo para categorizar las líneas nuevas para la conectividad. (Digitalizada, línea central, línea sobre áreas urbanas) Agrupación de rasgos hidrológicos por áreas físicas naturales (División Hidrológica Superficial 1:250,000)

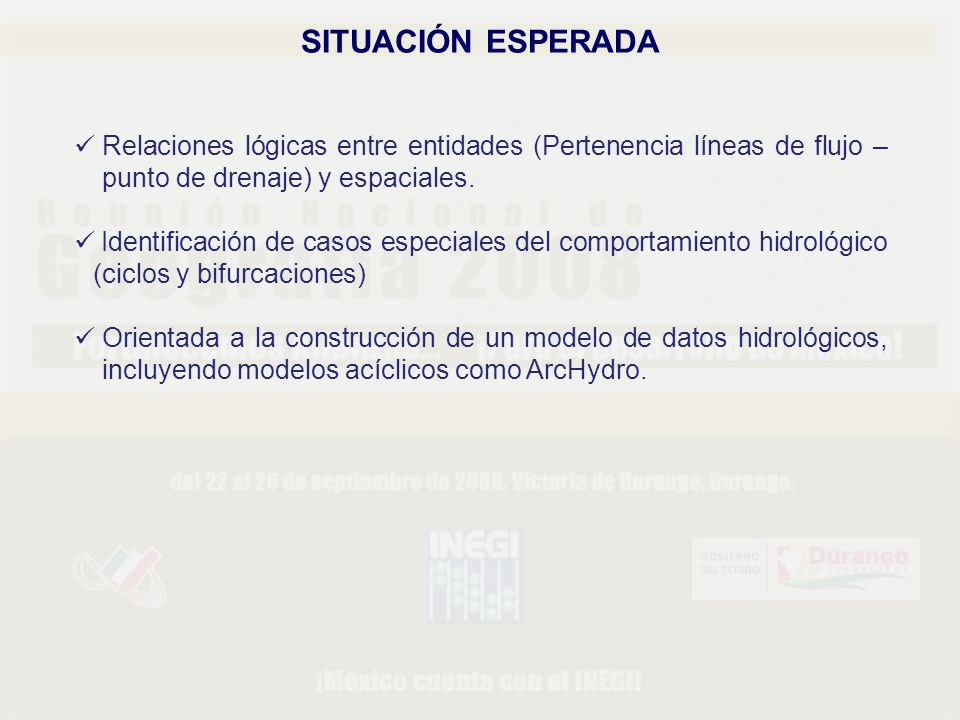

8 SITUACIÓN ESPERADA Relaciones lógicas entre entidades (Pertenencia líneas de flujo – punto de drenaje) y espaciales. Identificación de casos especiales del comportamiento hidrológico (ciclos y bifurcaciones) Orientada a la construcción de un modelo de datos hidrológicos, incluyendo modelos acíclicos como ArcHydro.

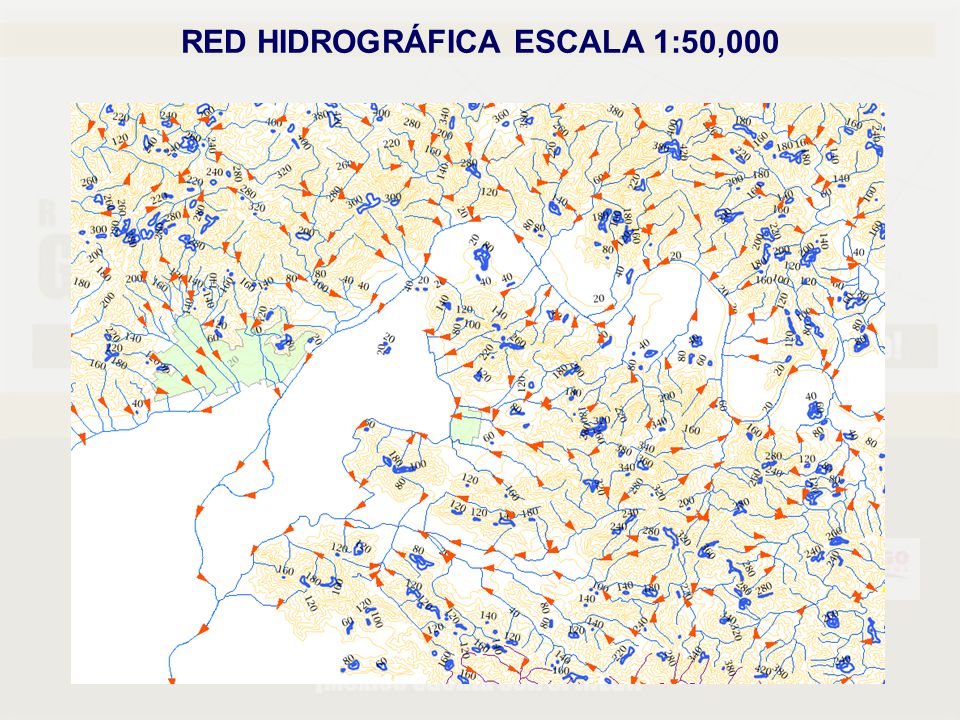

9 RED HIDROGRÁFICA ESCALA 1:50,000

10 RASGOS HIDROGRÁFICOS DISPONIBLES EN CARTOGRAFÍA ESCALA 1:50,000

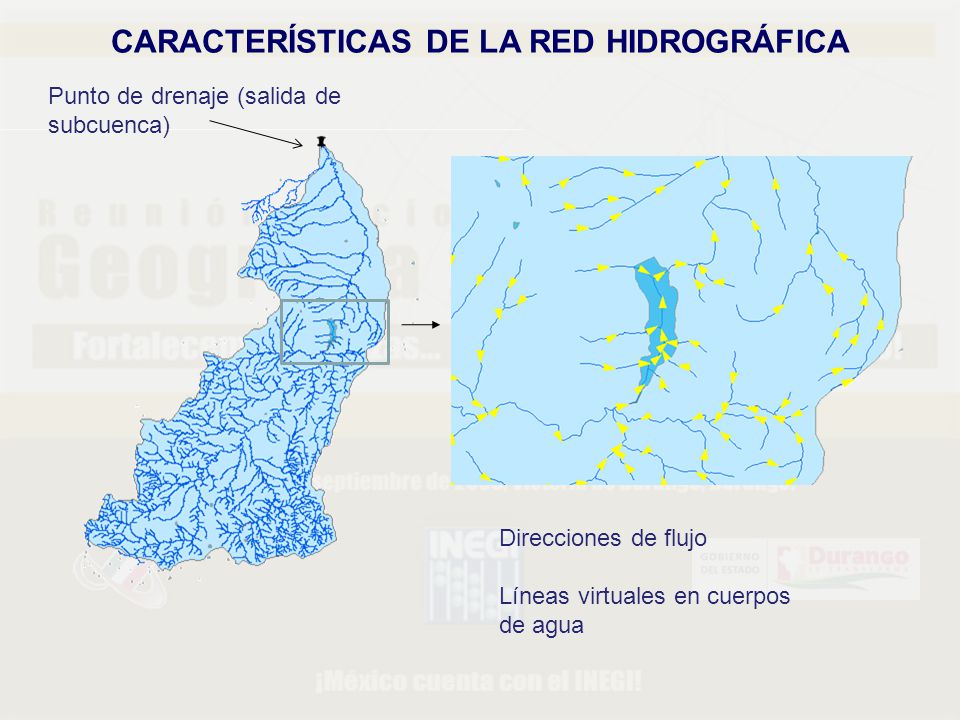

11 CARACTERÍSTICAS DE LA RED HIDROGRÁFICA
Punto de drenaje (salida de subcuenca) Direcciones de flujo Líneas virtuales en cuerpos de agua

12 AVANCE ACTUAL PRIMERA ETAPA
(23 de septiembre) Universo Liberadas Supervisadas Con edición concluida Por atender 983 699 – 71.1% 980– 99.7% 980 – 99.7% 3 – 0.3%

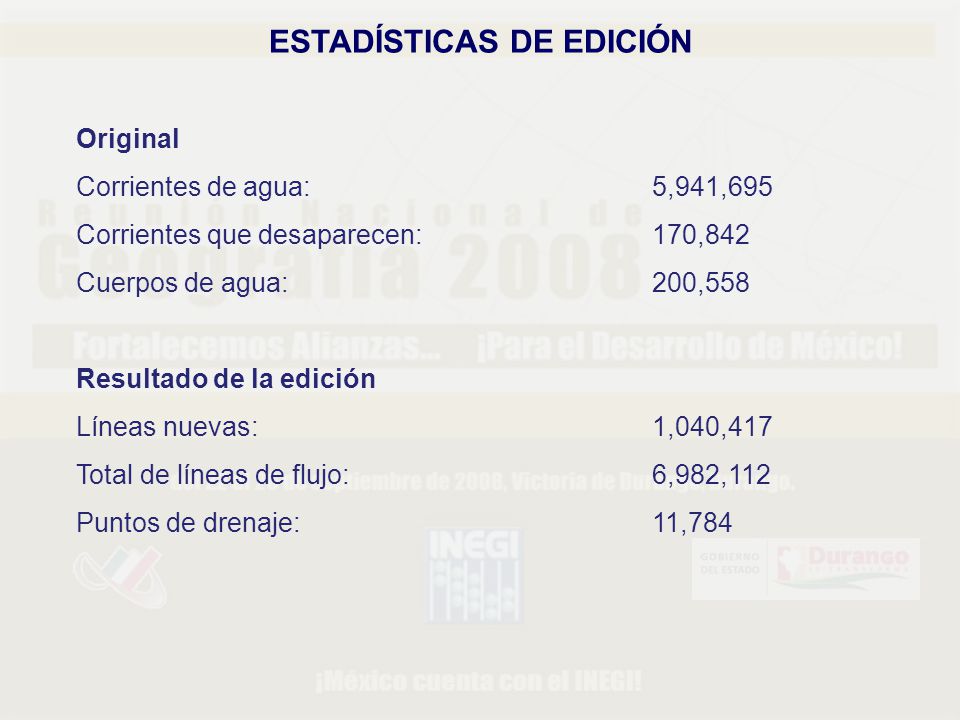

13 ESTADÍSTICAS DE EDICIÓN
Original Corrientes de agua: 5,941,695 Corrientes que desaparecen: 170,842 Cuerpos de agua: ,558 Resultado de la edición Líneas nuevas: 1,040,417 Total de líneas de flujo: 6,982,112 Puntos de drenaje: 11,784

14 EQUIPO DE TRABAJO 2 personas en desarrollo conceptual y metodológico, así como asignación de cargas de trabajo. 3 en análisis y desarrollo de software y admón. de datos. 1 en control y seguimiento 1 administrador del proyecto 10 supervisores en Oficinas Centrales 90 analistas-editores y 7 supervisores distribuidos en todo el País (Dir. Gral. Adj. de Reg. Nal. Inf. Geo.)

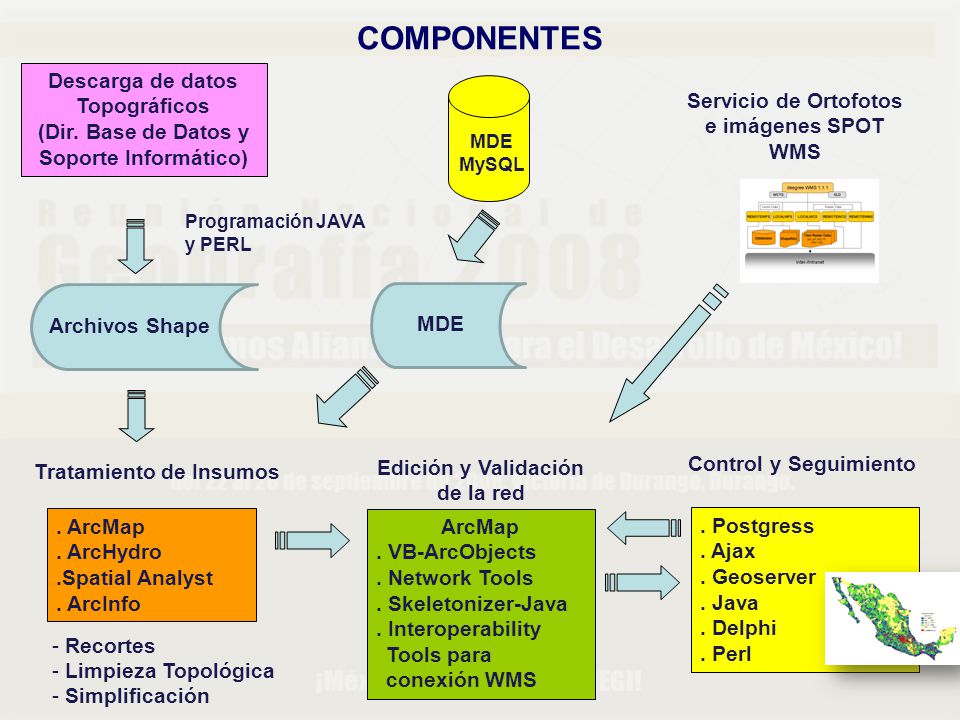

15 COMPONENTES Descarga de datos Topográficos
(Dir. Base de Datos y Soporte Informático) Servicio de Ortofotos e imágenes SPOT WMS MDE MySQL Programación JAVA y PERL Archivos Shape MDE Tratamiento de Insumos Edición y Validación de la red Control y Seguimiento . ArcMap . ArcHydro .Spatial Analyst . ArcInfo ArcMap . VB-ArcObjects . Network Tools . Skeletonizer-Java . Interoperability Tools para conexión WMS . Postgress . Ajax . Geoserver . Java . Delphi . Perl Recortes Limpieza Topológica Simplificación

16 PRODUCTOS ENTREGABLES PRIMERA ETAPA
Red Hidrográfica.- sistema de circulación lineal estructurado, que permite representar el comportamiento del drenaje de una cuenca hidrográfica. Punto de drenaje.- entidad de tipo punto, la cual se usa para ubicar la salida de la red hidrográfica o en su caso la acumulación de flujos para subcuencas endorreicas, o corrientes que desaparecen de forma superficial por diferentes causas.

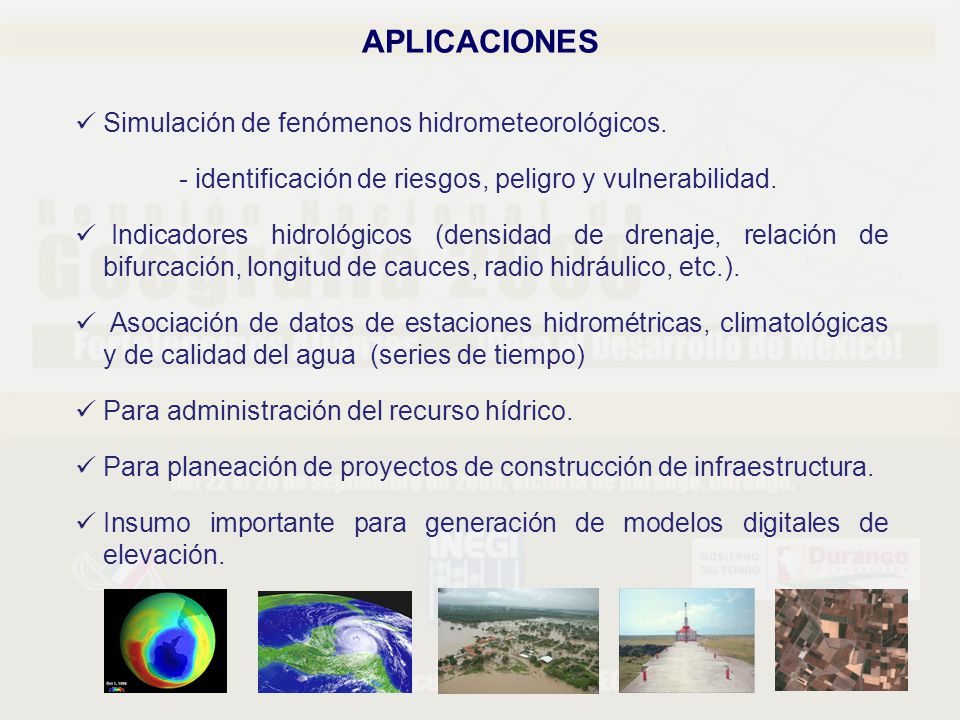

17 APLICACIONES Simulación de fenómenos hidrometeorológicos.
- identificación de riesgos, peligro y vulnerabilidad. Indicadores hidrológicos (densidad de drenaje, relación de bifurcación, longitud de cauces, radio hidráulico, etc.). Asociación de datos de estaciones hidrométricas, climatológicas y de calidad del agua (series de tiempo) Para administración del recurso hídrico. Para planeación de proyectos de construcción de infraestructura. Insumo importante para generación de modelos digitales de elevación.

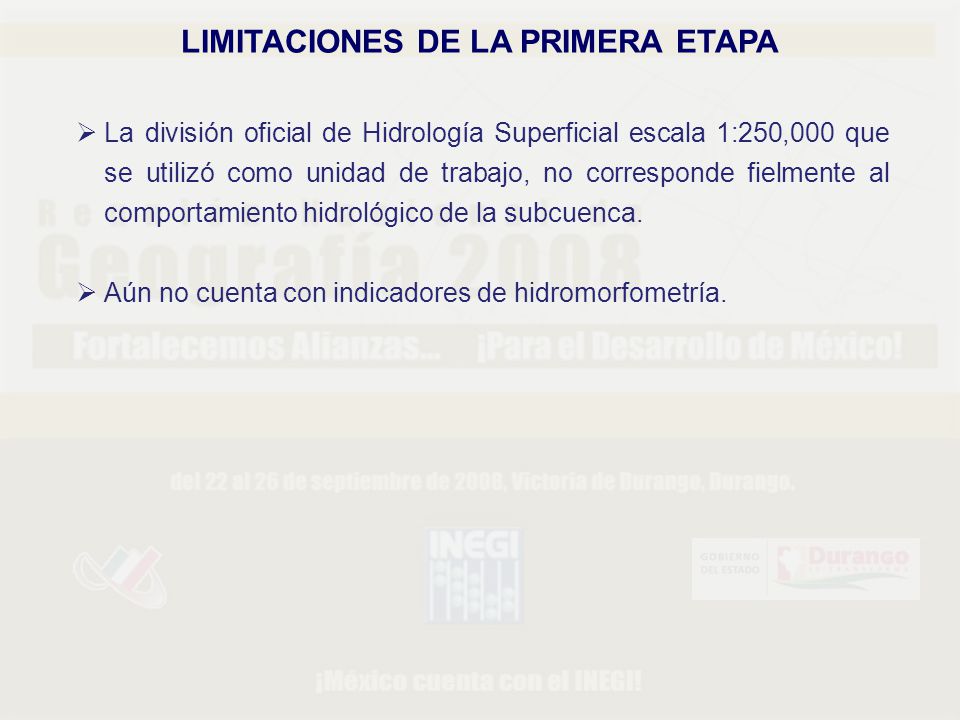

18 LIMITACIONES DE LA PRIMERA ETAPA
La división oficial de Hidrología Superficial escala 1:250,000 que se utilizó como unidad de trabajo, no corresponde fielmente al comportamiento hidrológico de la subcuenca. Aún no cuenta con indicadores de hidromorfometría.

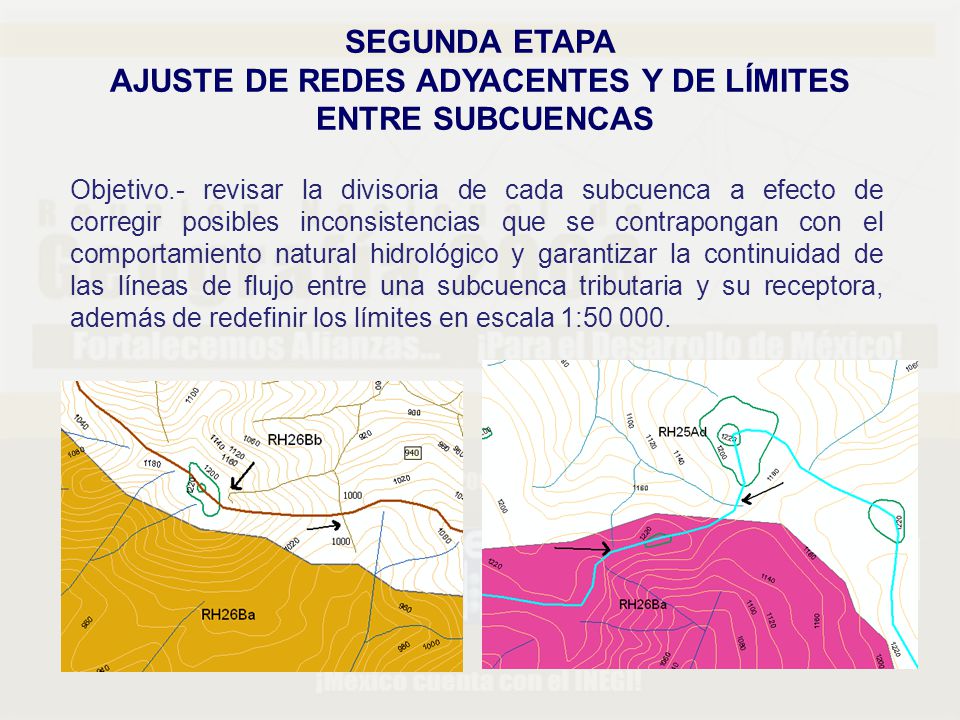

19 AJUSTE DE REDES ADYACENTES Y DE LÍMITES
SEGUNDA ETAPA AJUSTE DE REDES ADYACENTES Y DE LÍMITES ENTRE SUBCUENCAS Objetivo.- revisar la divisoria de cada subcuenca a efecto de corregir posibles inconsistencias que se contrapongan con el comportamiento natural hidrológico y garantizar la continuidad de las líneas de flujo entre una subcuenca tributaria y su receptora, además de redefinir los límites en escala 1:

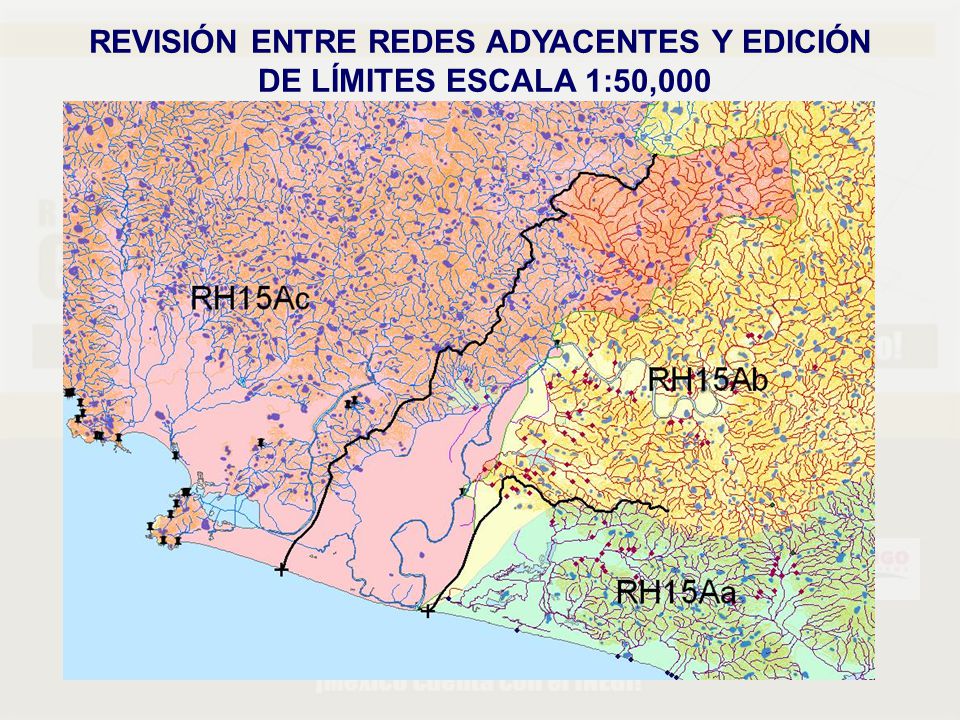

20 REVISIÓN ENTRE REDES ADYACENTES Y EDICIÓN
DE LÍMITES ESCALA 1:50,000

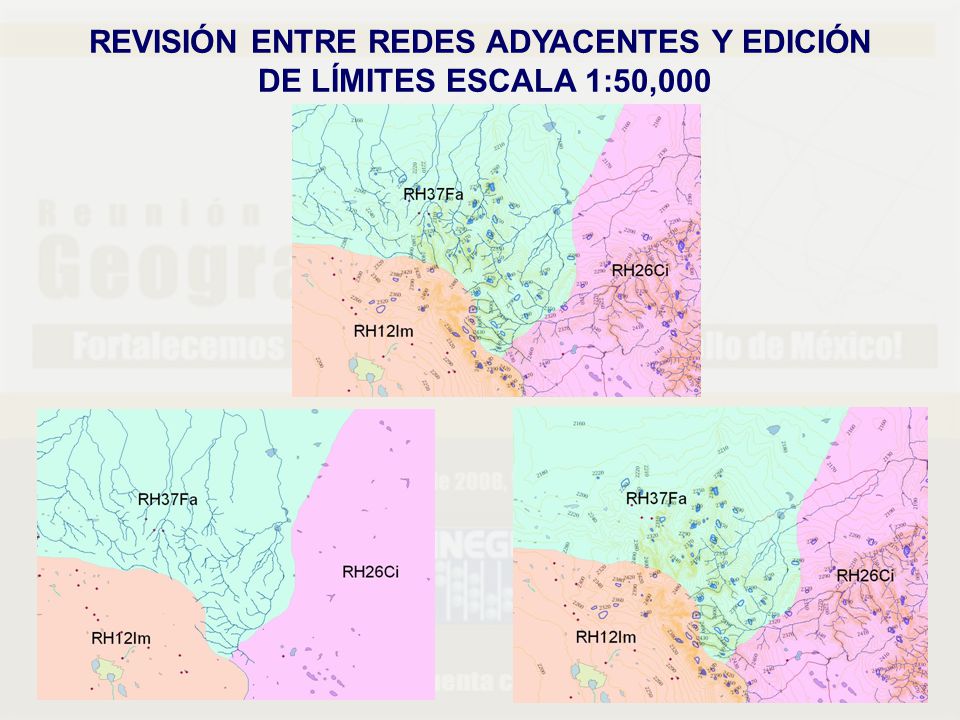

21 REVISIÓN ENTRE REDES ADYACENTES Y EDICIÓN
DE LÍMITES ESCALA 1:50,000

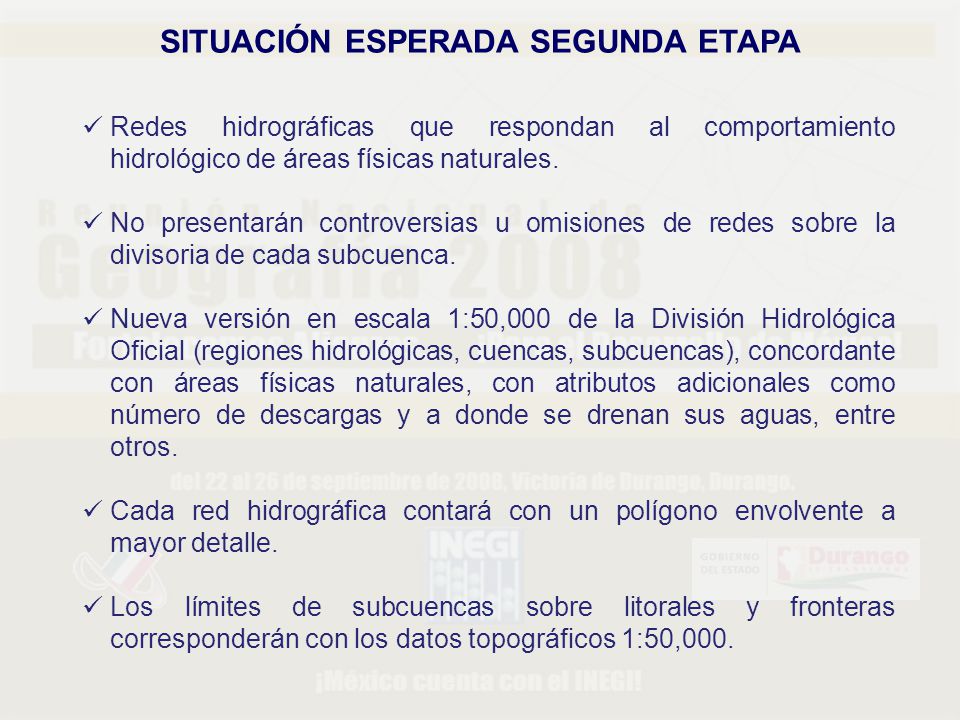

22 SITUACIÓN ESPERADA SEGUNDA ETAPA
Redes hidrográficas que respondan al comportamiento hidrológico de áreas físicas naturales. No presentarán controversias u omisiones de redes sobre la divisoria de cada subcuenca. Nueva versión en escala 1:50,000 de la División Hidrológica Oficial (regiones hidrológicas, cuencas, subcuencas), concordante con áreas físicas naturales, con atributos adicionales como número de descargas y a donde se drenan sus aguas, entre otros. Cada red hidrográfica contará con un polígono envolvente a mayor detalle. Los límites de subcuencas sobre litorales y fronteras corresponderán con los datos topográficos 1:50,000.

23 OTRAS ACTIVIDADES DE VALOR AGREGADO
En atención Integración de redes hidrográficas transfronterizas MEX-EUA Automatizables considerados Hidromorfometría y otros indicadores de valor agregado Otros derivados que pueden atenderse Asociación de nombres geográficos Modelado para determinar áreas de inundación Diseño e implementación de un modelo de datos hidrológicos Asociación de estaciones climatológicas e hidrométricas (series de tiempo) Ajuste de Densidad de Drenaje Integración de redes hidrográficas transfronterizas con países vecinos sobre la frontera sur.

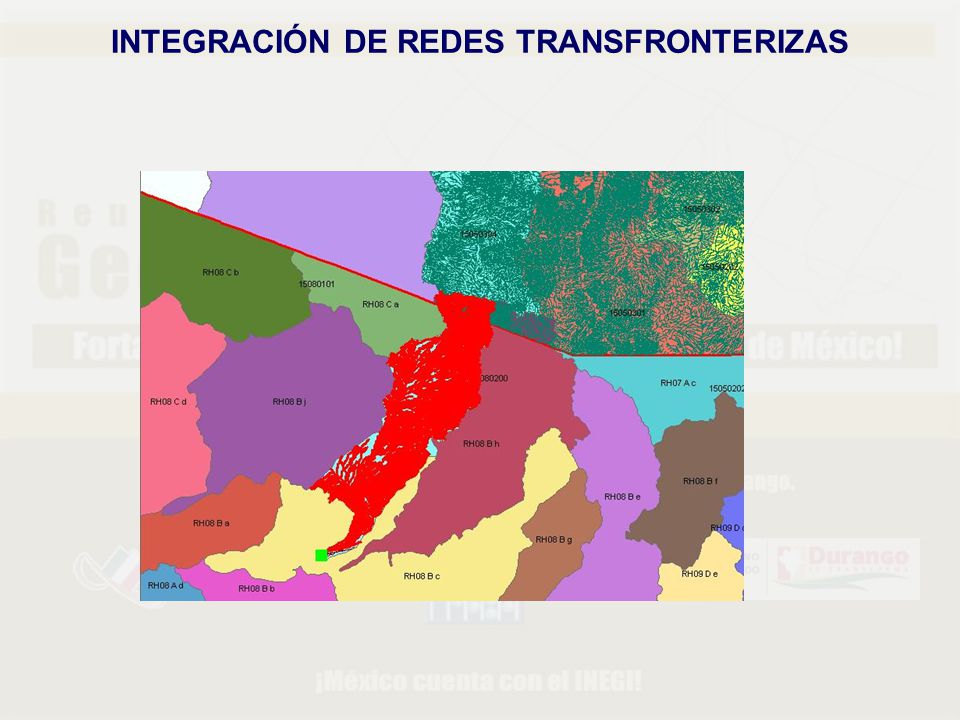

24 INTEGRACIÓN DE REDES TRANSFRONTERIZAS

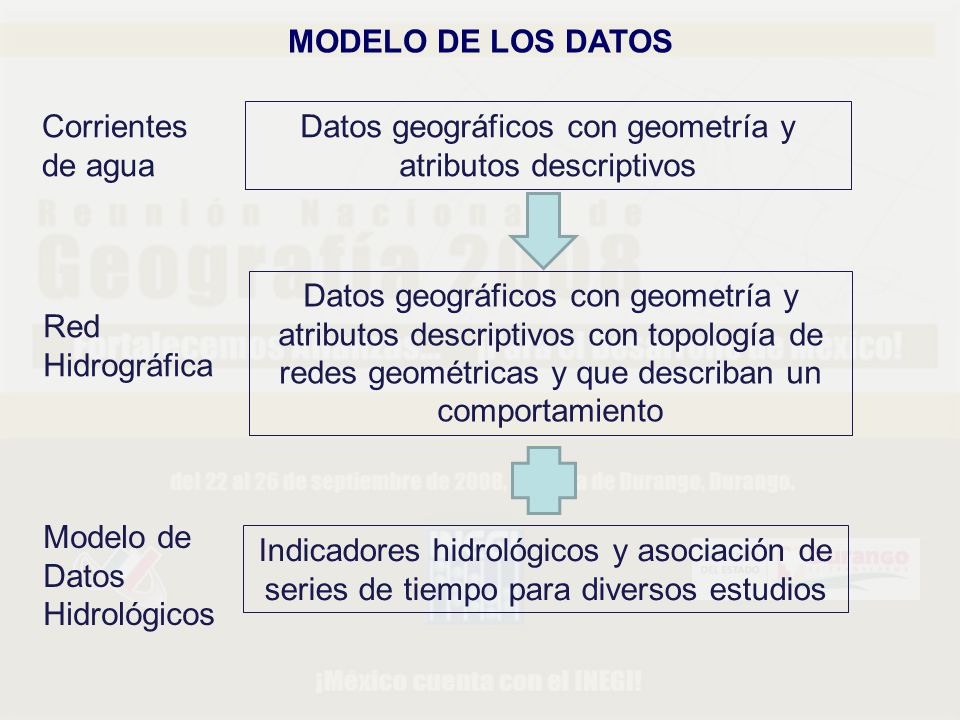

25 Datos geográficos con geometría y atributos descriptivos
MODELO DE LOS DATOS Corrientes de agua Datos geográficos con geometría y atributos descriptivos Datos geográficos con geometría y atributos descriptivos con topología de redes geométricas y que describan un comportamiento Red Hidrográfica Modelo de Datos Hidrológicos Indicadores hidrológicos y asociación de series de tiempo para diversos estudios

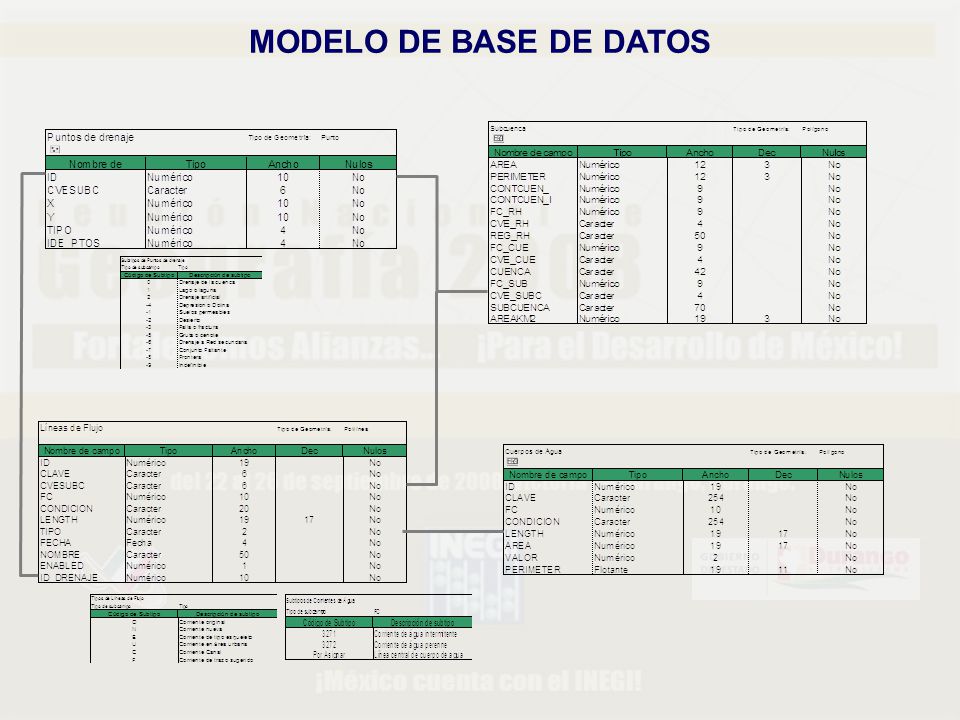

26 MODELO DE BASE DE DATOS

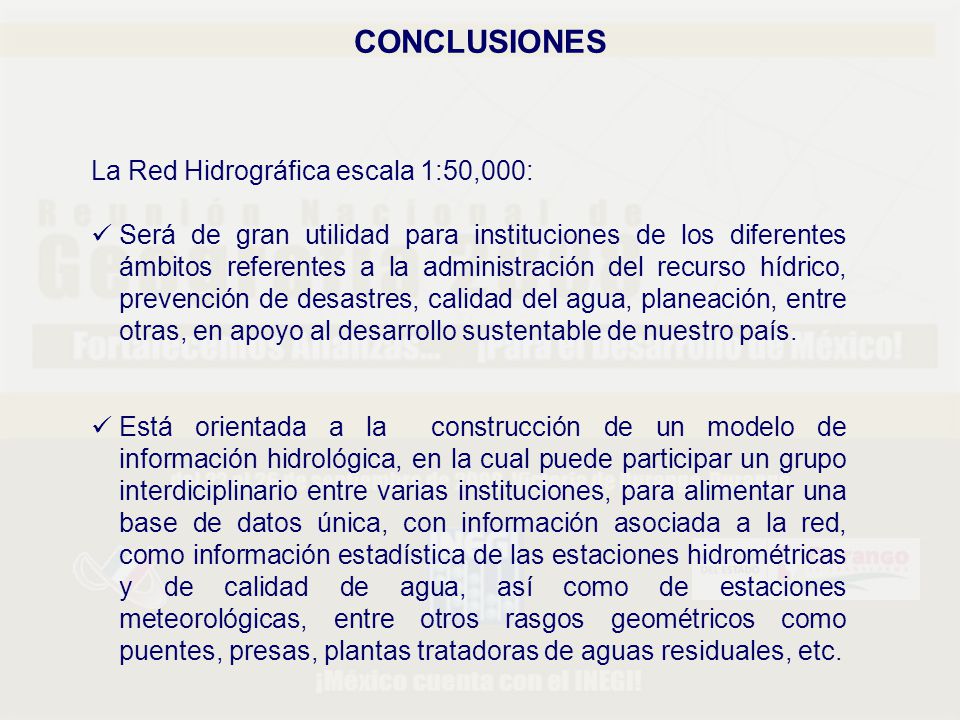

27 CONCLUSIONES La Red Hidrográfica escala 1:50,000:
Será de gran utilidad para instituciones de los diferentes ámbitos referentes a la administración del recurso hídrico, prevención de desastres, calidad del agua, planeación, entre otras, en apoyo al desarrollo sustentable de nuestro país. Está orientada a la construcción de un modelo de información hidrológica, en la cual puede participar un grupo interdiciplinario entre varias instituciones, para alimentar una base de datos única, con información asociada a la red, como información estadística de las estaciones hidrométricas y de calidad de agua, así como de estaciones meteorológicas, entre otros rasgos geométricos como puentes, presas, plantas tratadoras de aguas residuales, etc.

28 ¡Gracias! Departamento de Análisis Espacial
Rubén David Carrasco Esparza Dirección General de Geografía Dirección General Adjunta de Geomática Dirección de Edición y Aplicaciones SIG Subdirección de Aplicaciones SIG Departamento de Análisis Espacial
