TRANSMISIÓN DEL MOVIMIENTO

Presentation on theme: "TRANSMISIÓN DEL MOVIMIENTO"— Presentation transcript:

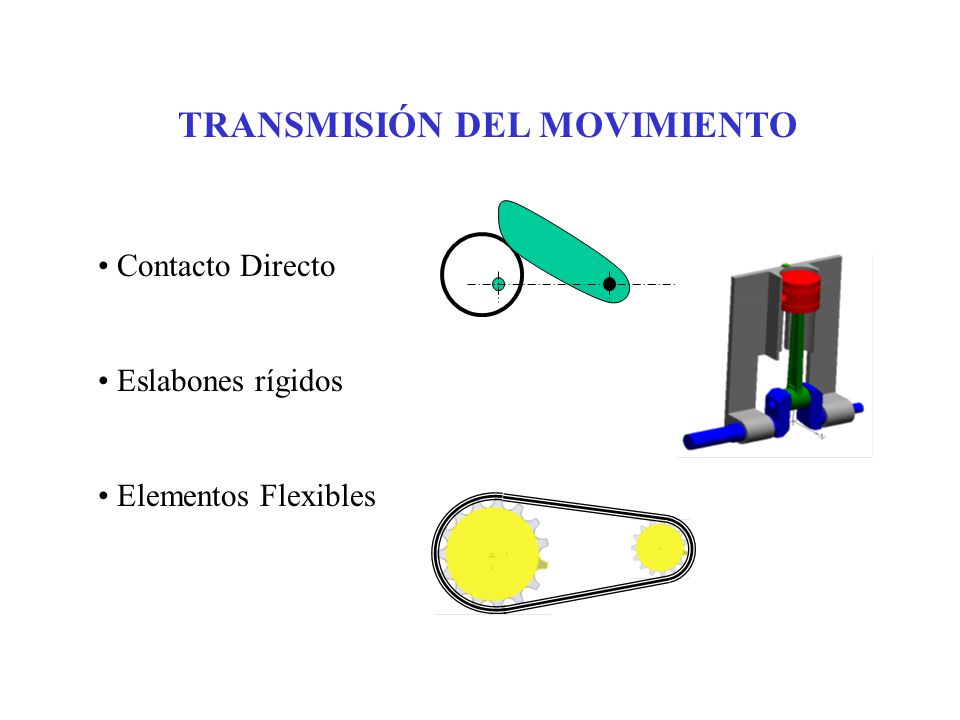

1 TRANSMISIÓN DEL MOVIMIENTO
Contacto Directo Eslabones rígidos Elementos Flexibles

2 Engranes: Forma de transmitir el movimiento mediante CONTACTO DIRECTO
a-a’: Línea de acción 2 3 a c P a’ r2 r3 Circunferencias de paso - Acción Conjugada. - Normales alineadas. - Componente normal de ambas velocidades igual magnitud. Punto de paso P fijo para relación de velocidad angular constante. Hay deslizamiento.

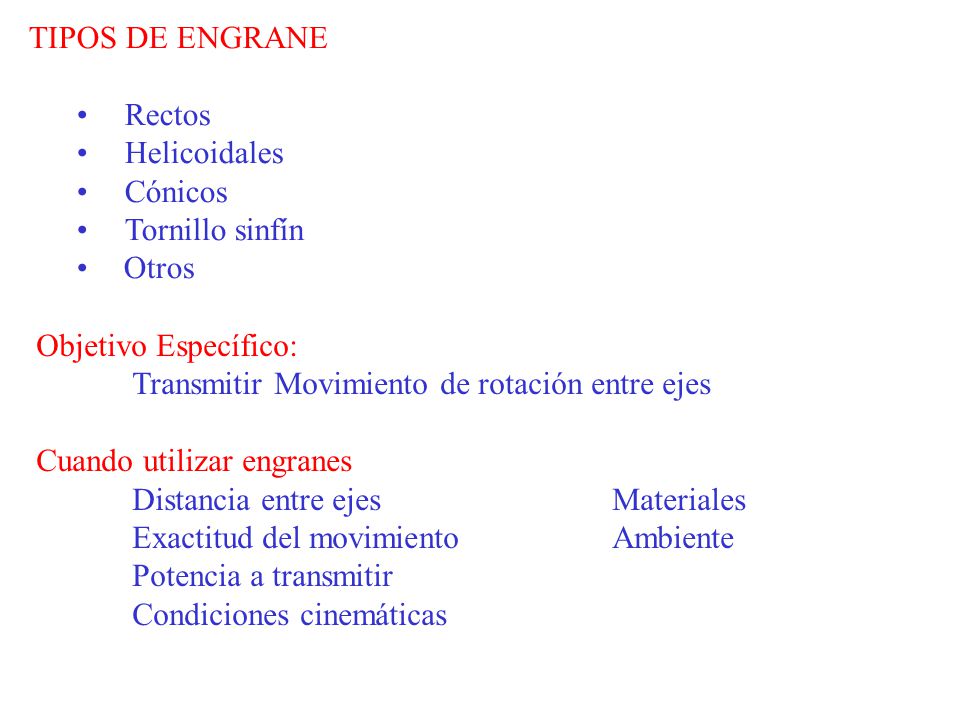

3 TIPOS DE ENGRANE Rectos Helicoidales Cónicos Tornillo sinfín Otros Objetivo Específico: Transmitir Movimiento de rotación entre ejes Cuando utilizar engranes Distancia entre ejes Materiales Exactitud del movimiento Ambiente Potencia a transmitir Condiciones cinemáticas

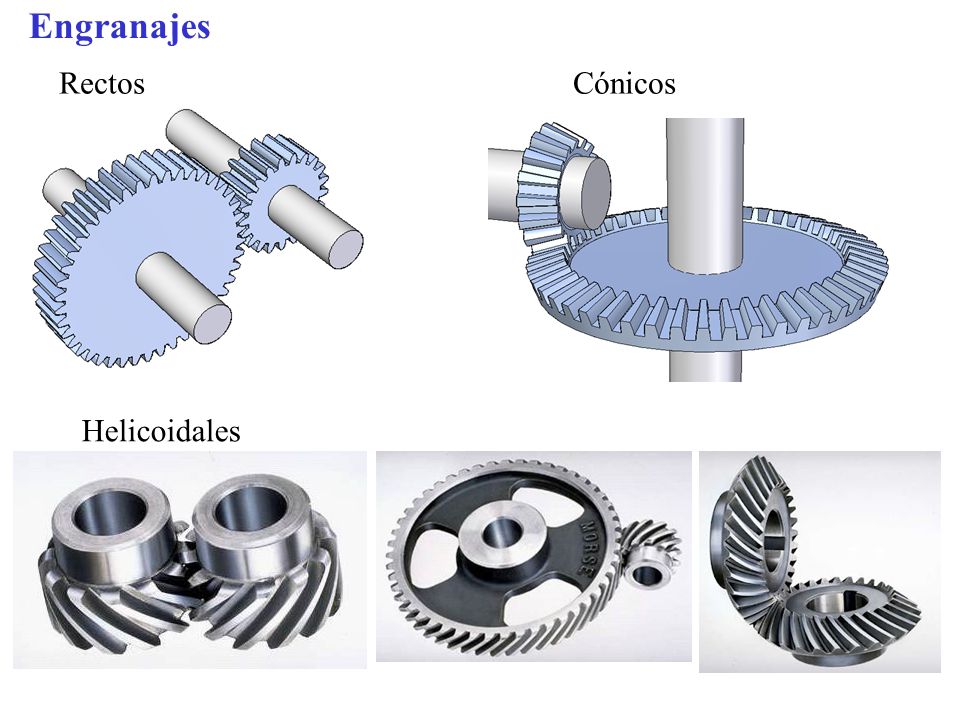

4 Engranajes Rectos Cónicos Helicoidales

5 Engranajes Tornillo Sinfín Piñón-Cremallera Interno Hipoidal

6 Transmitir movimiento a velocidad constante Perfiles utilizados:

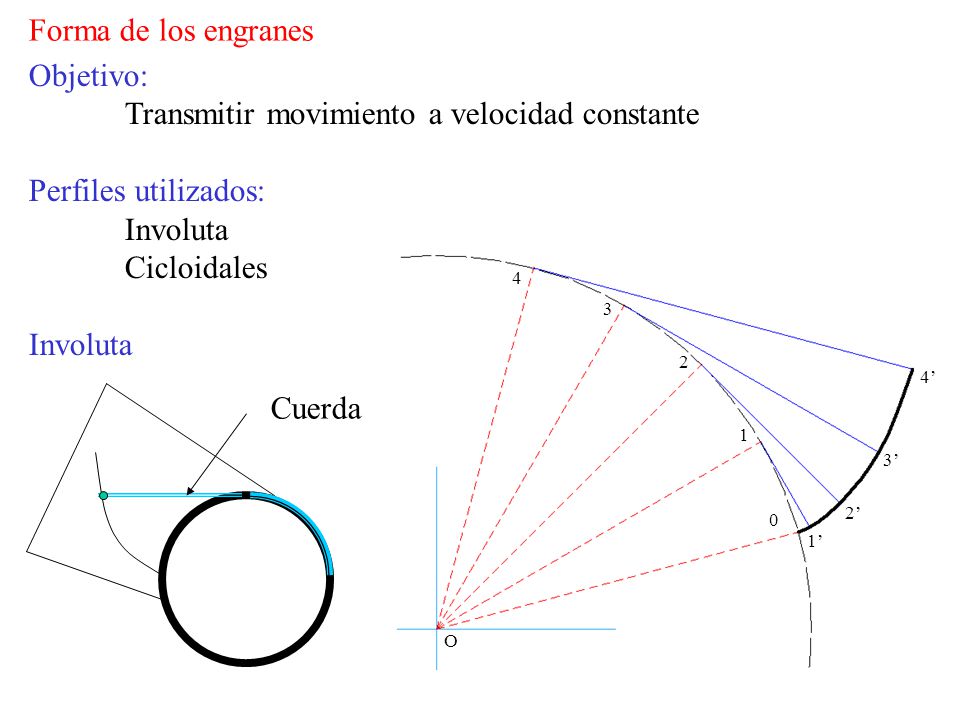

Forma de los engranes Objetivo: Transmitir movimiento a velocidad constante Perfiles utilizados: Involuta Cicloidales 4 3 2 4’ Cuerda 1 3’ 2’ 1’ O

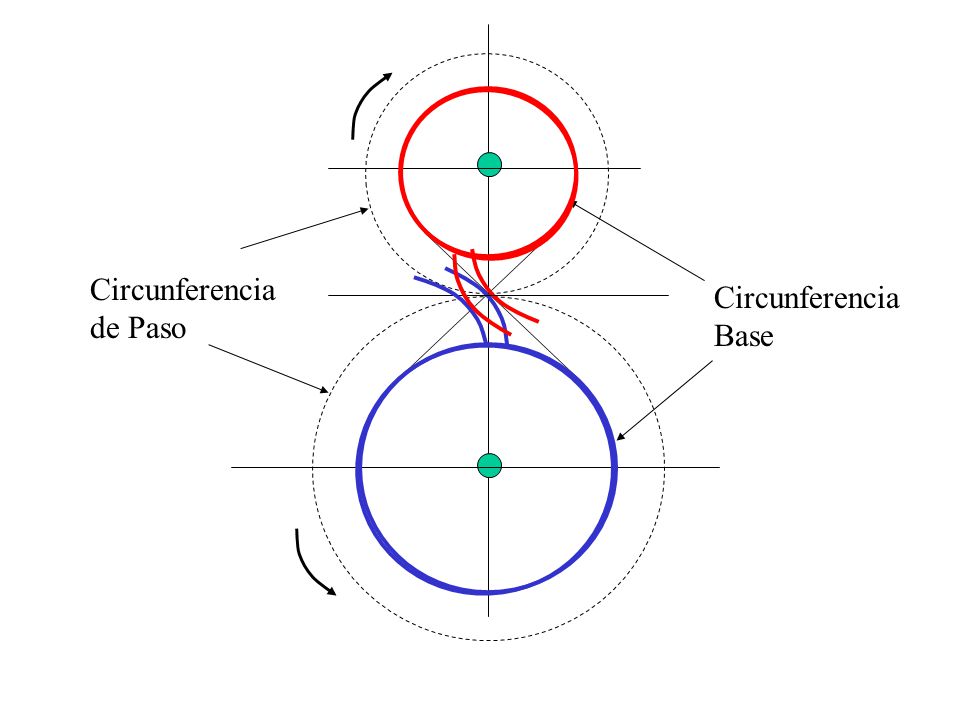

7 Circunferencia de Paso Circunferencia Base

8 Engranes rectos Diámetro de Circunferencia de paso D Paso circular p Modulo o Paso Diametral M o P Número de dientes Z mm dientes por pulgadas mm o pulgadas

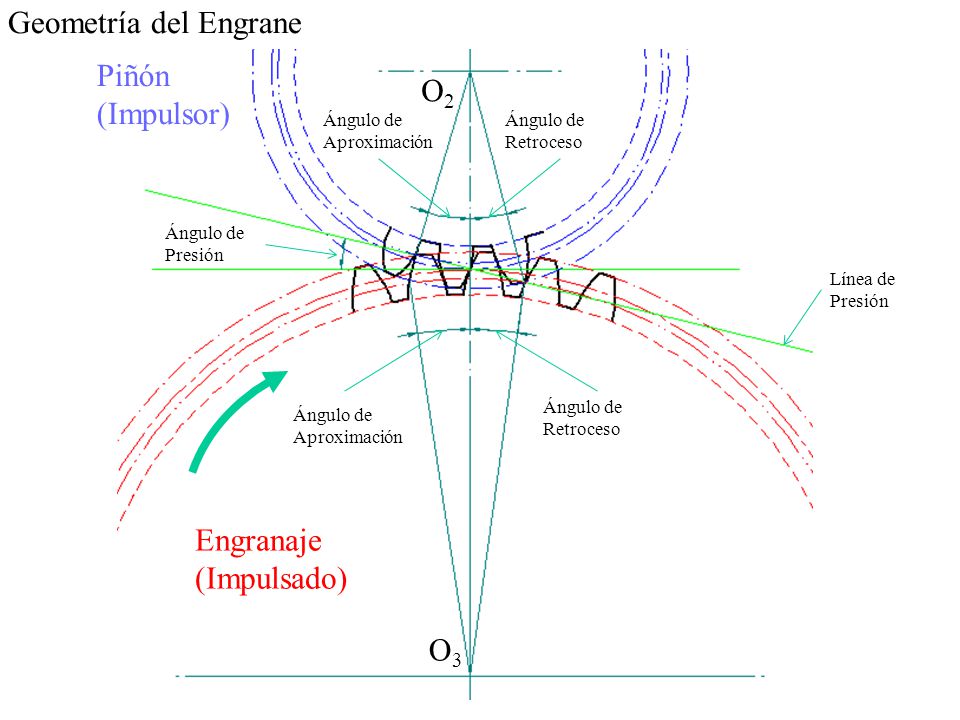

9 Geometría del Engrane Piñón O2 (Impulsor) Engranaje (Impulsado) O3
Ángulo de Aproximación Ángulo de Retroceso Ángulo de Presión Línea de Presión

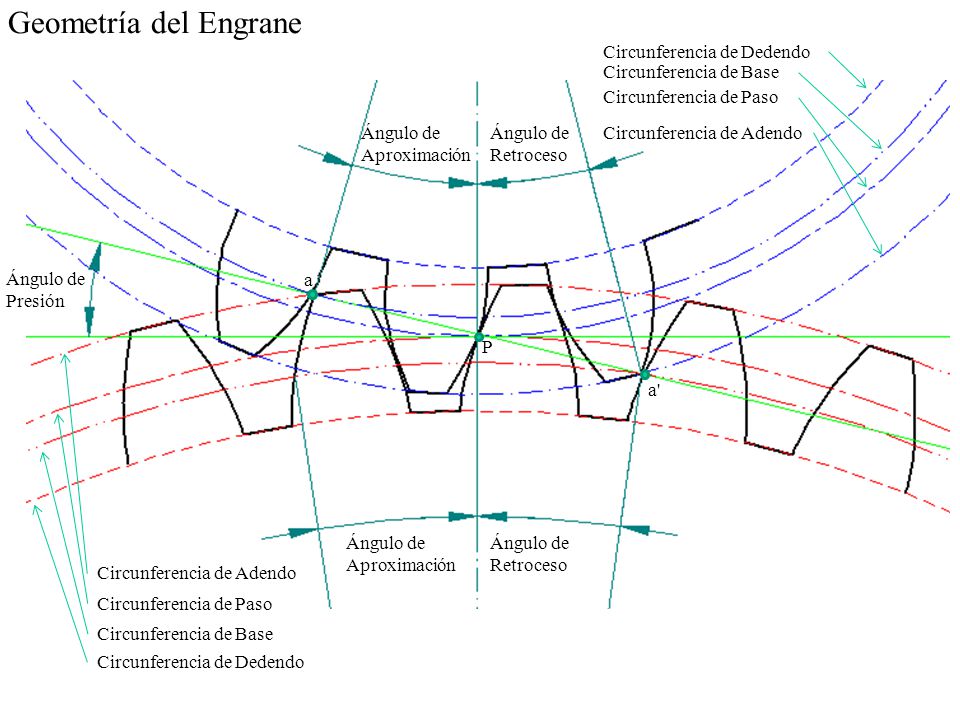

10 Geometría del Engrane Ángulo de Aproximación Ángulo de Presión a P a'
Ángulo de Retroceso Ángulo de Presión a P a' Circunferencia de Base Circunferencia de Paso Circunferencia de Adendo Circunferencia de Dedendo

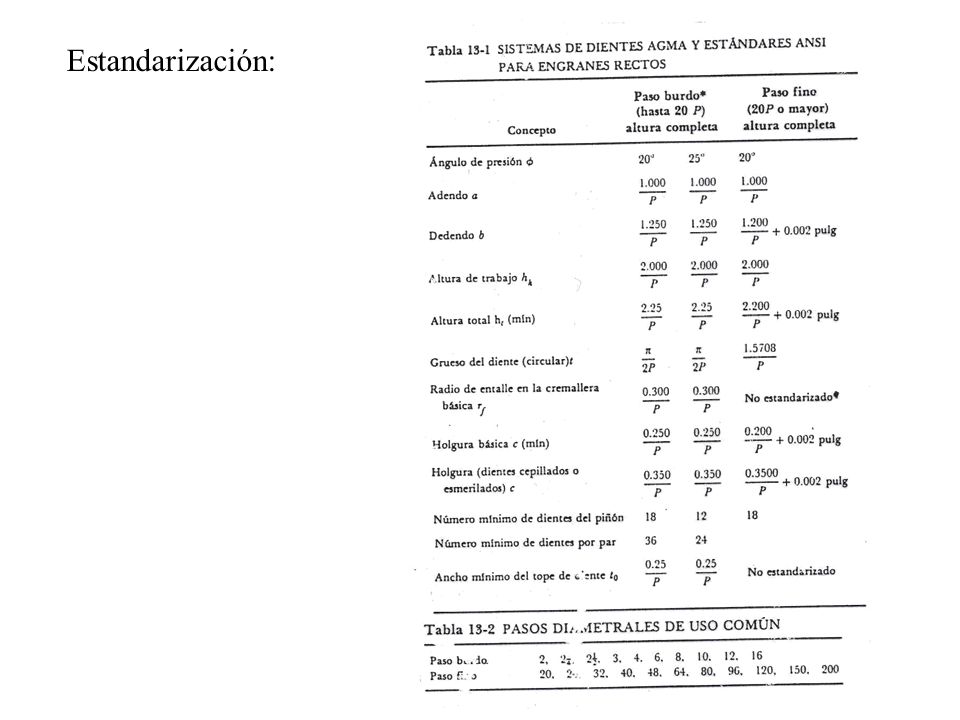

11 Estandarización:

12 Metodología para el diseño de Engranajes: Análisis Cinemático
Análisis de Fuerzas Diseño de Engranes a

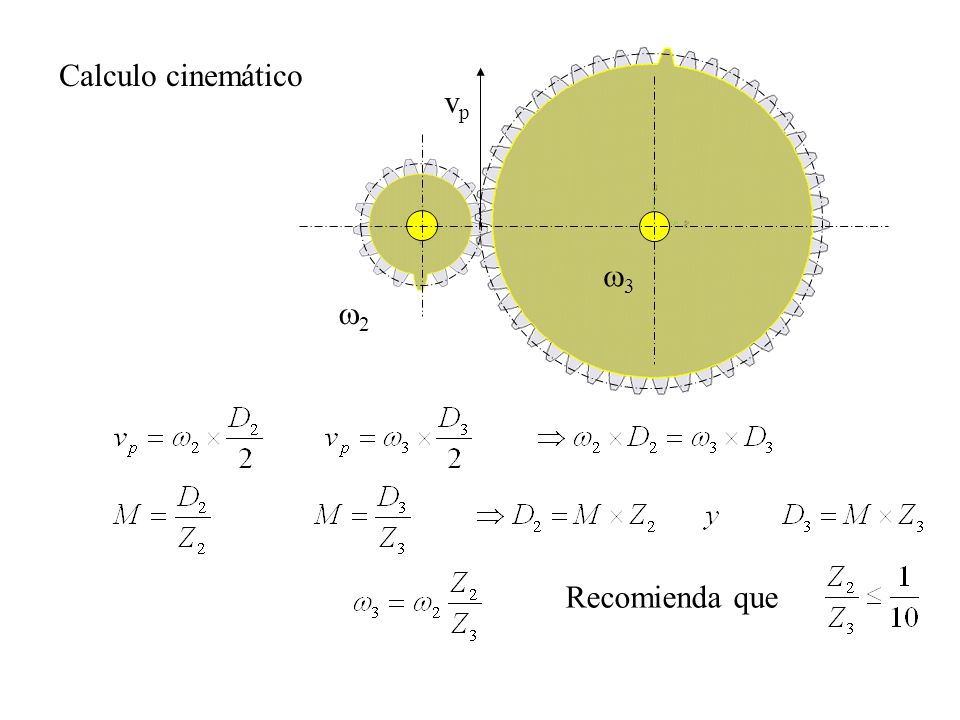

13 w2 w3 vp Calculo cinemático Recomienda que

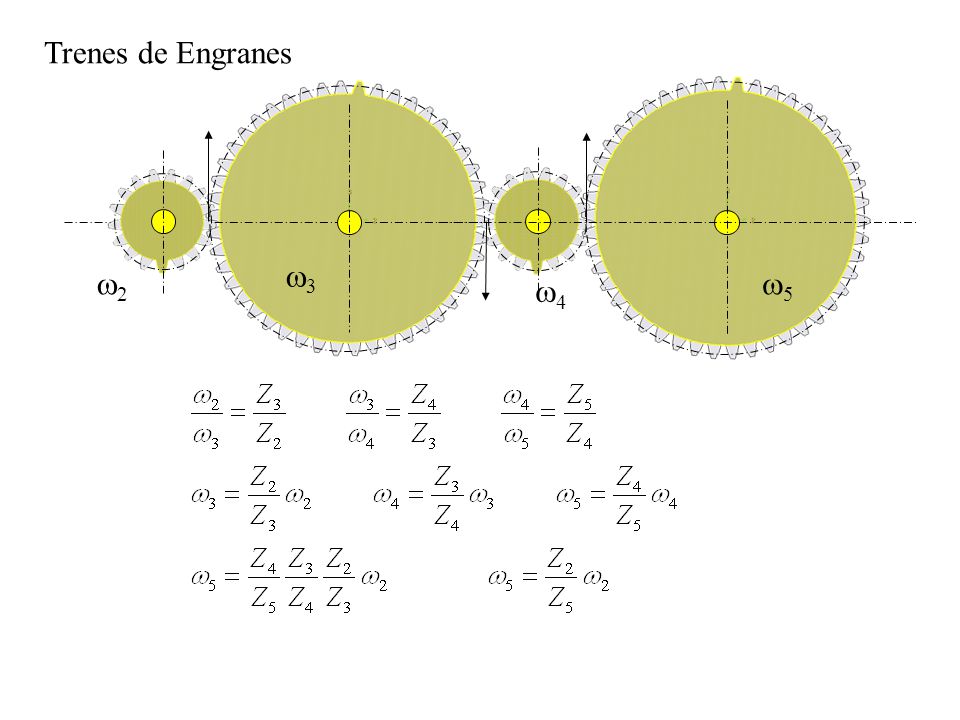

14 Trenes de Engranes w2 w3 w4 w5

15 Trenes de Engranes w2 w3 w4 w5 e: Relación de velocidades

16 e = Relación fundamental de trenes de engranes
Multiplicación de Z de engranes motrices Multiplicación de Z de engranes conducidos

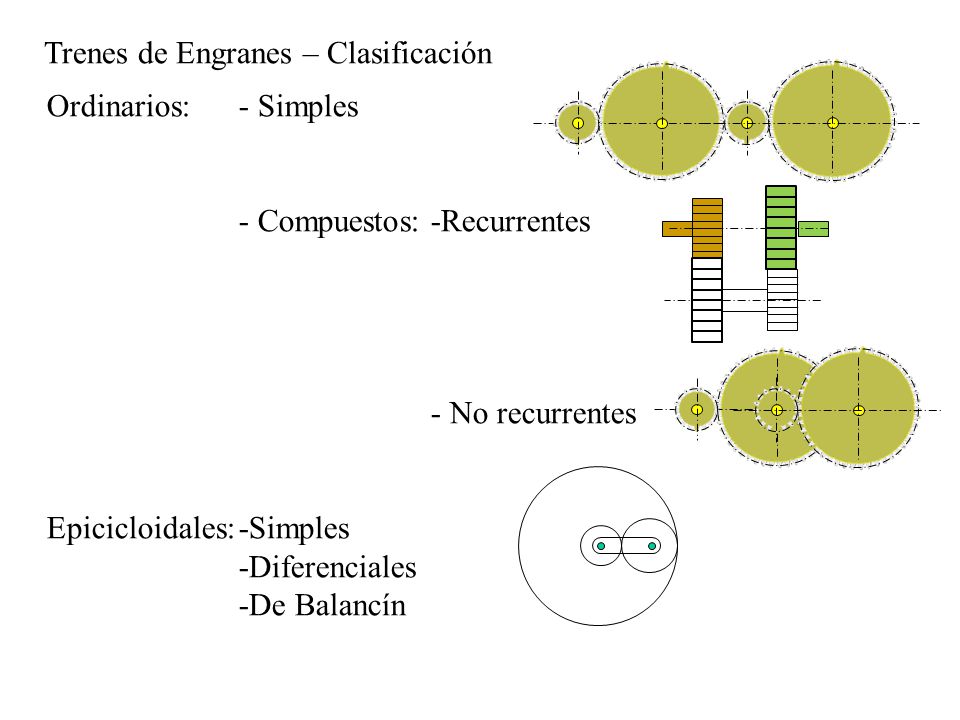

17 Trenes de Engranes – Clasificación
Ordinarios: - Simples - Compuestos: -Recurrentes - No recurrentes Epicicloidales: -Simples -Diferenciales -De Balancín

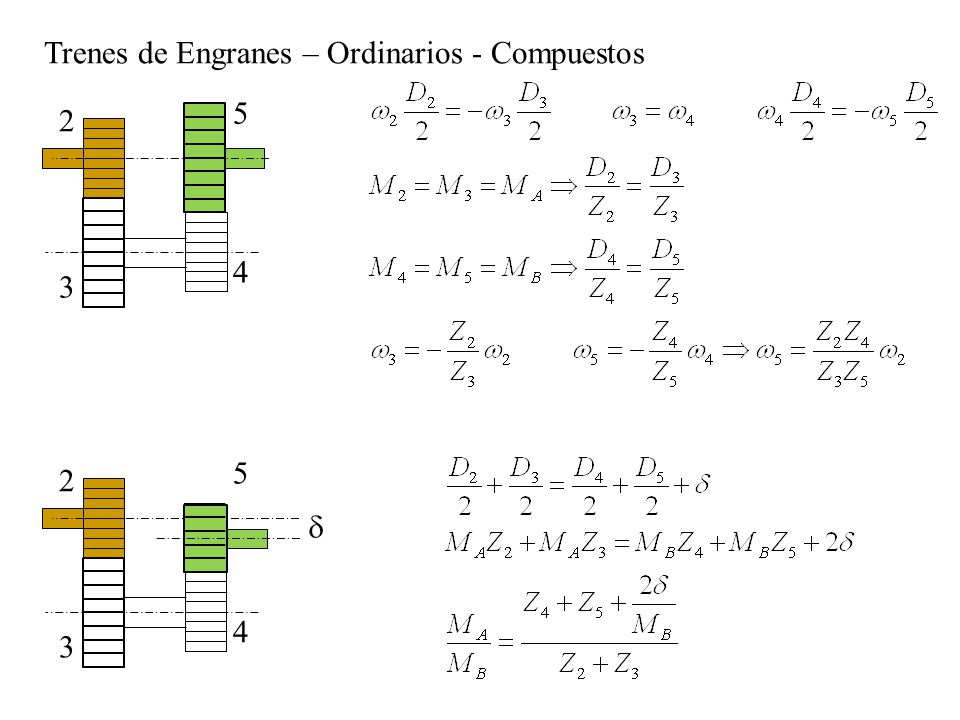

18 Trenes de Engranes – Ordinarios - Compuestos
2 3 5 4 2 3 5 4 d

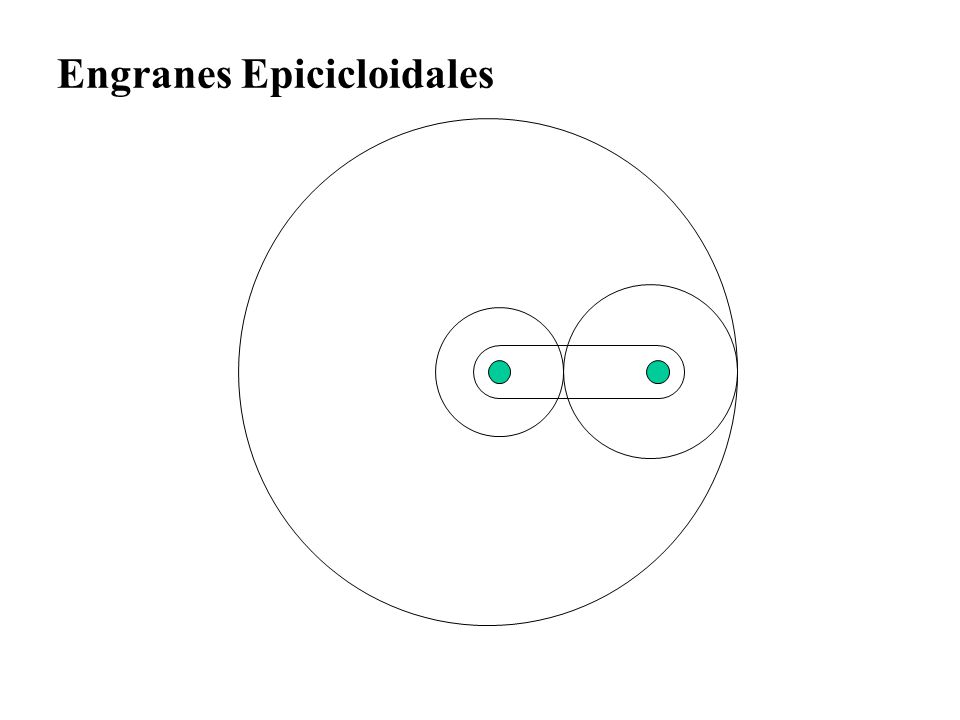

19 Engranes Epicicloidales

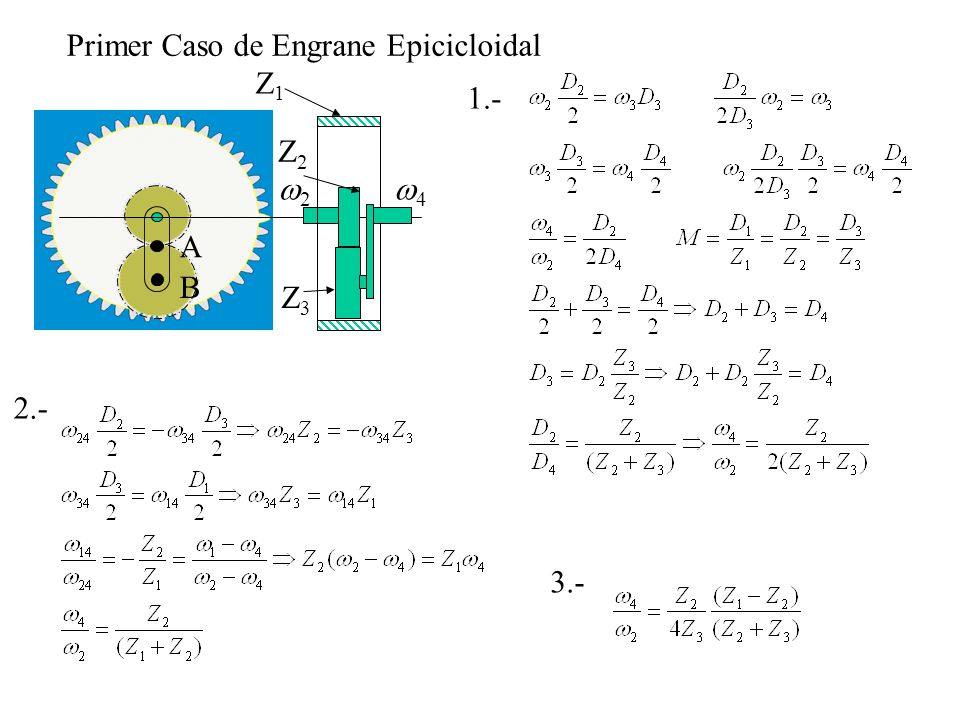

20 Primer Caso de Engrane Epicicloidal
B w2 w4 Z1 Z3 Z2 1.- 2.- 3.-

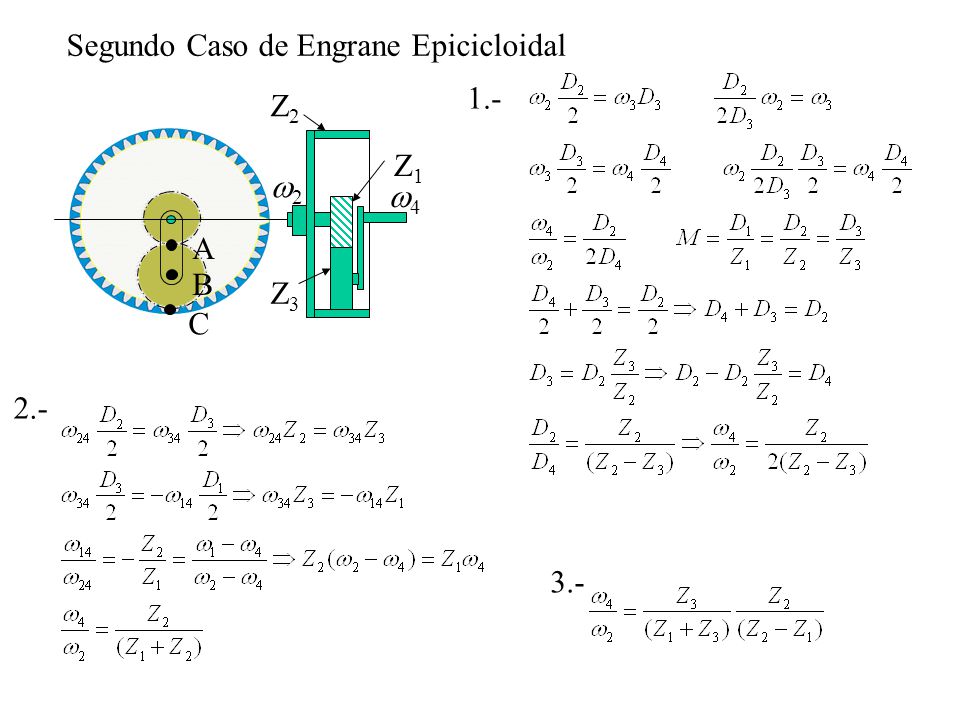

21 Segundo Caso de Engrane Epicicloidal
B C w2 w4 Z1 Z3 Z2 1.- 2.- 3.-

22 Dinámica Objetivo determinar el nivel de tensiones en un diente del engrane

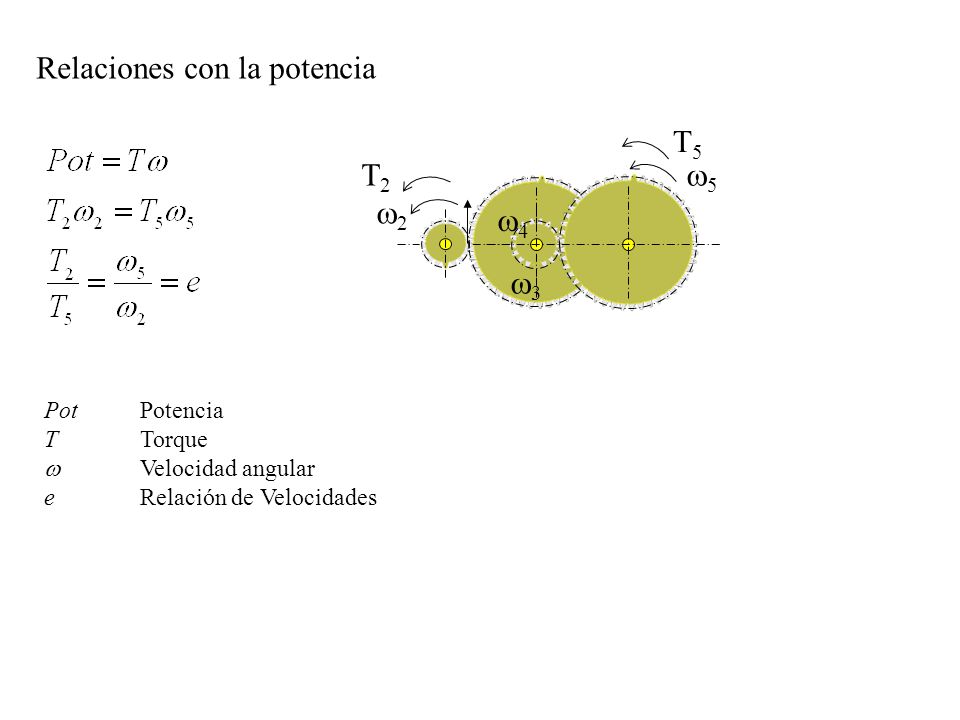

23 Relaciones con la potencia
w2 w3 w4 w5 T2 T5 Pot Potencia T Torque w Velocidad angular e Relación de Velocidades

24 Relaciones con la potencia n3
b a f a Pot Potencia Wt Fuerza tangencial v Velocidad línea de paso n Revoluciones por minuto

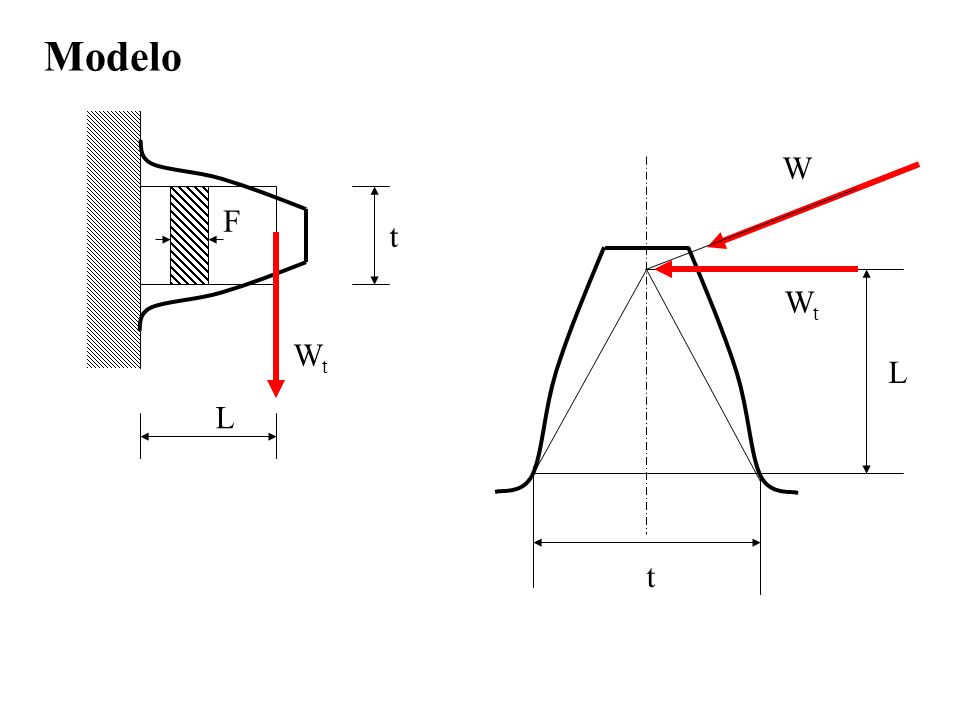

25 Modelo W F t Wt Wt L L t

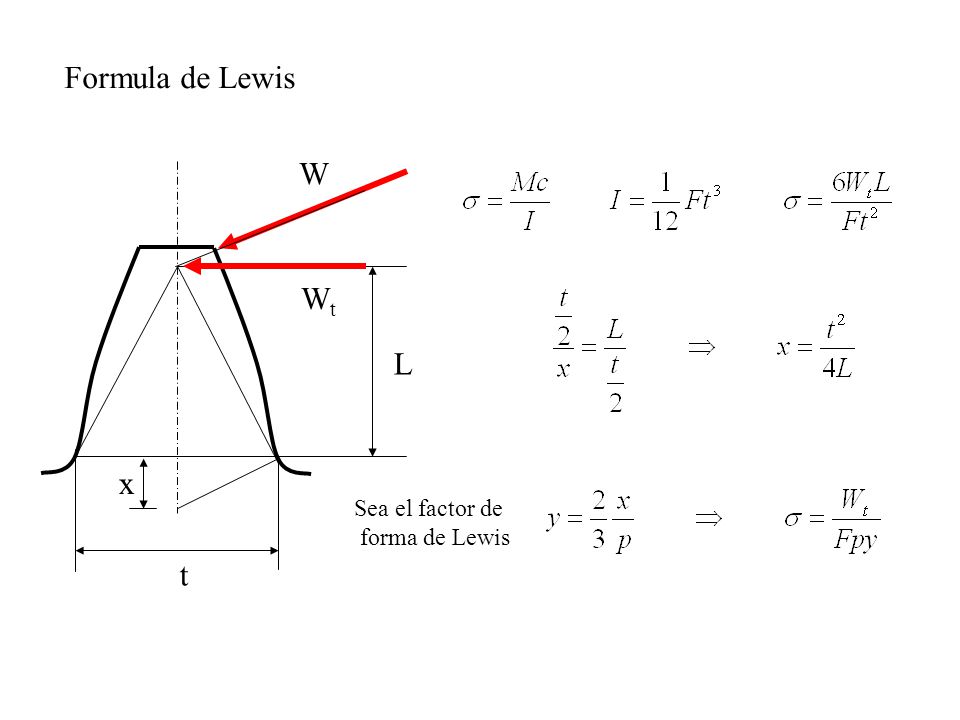

26 Formula de Lewis W Wt L x Sea el factor de forma de Lewis t

27 Formula de Lewis W Wt L x Solo considera flexión t

28 Formula de Lewis f fL Considera flexión, compresión y relación
de contacto

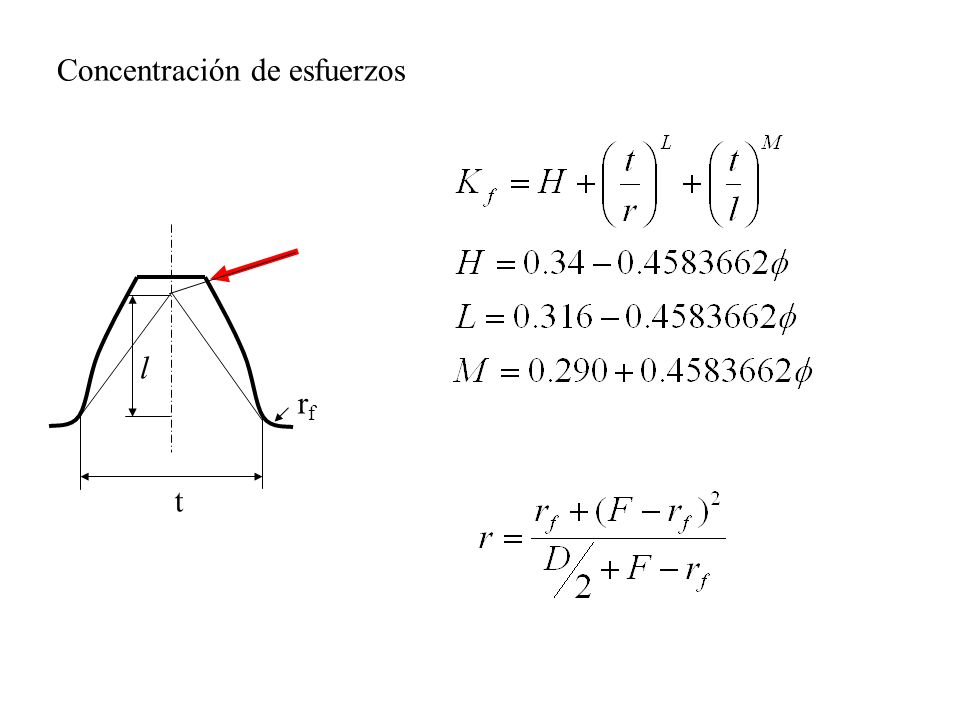

29 Concentración de esfuerzos
l rf t

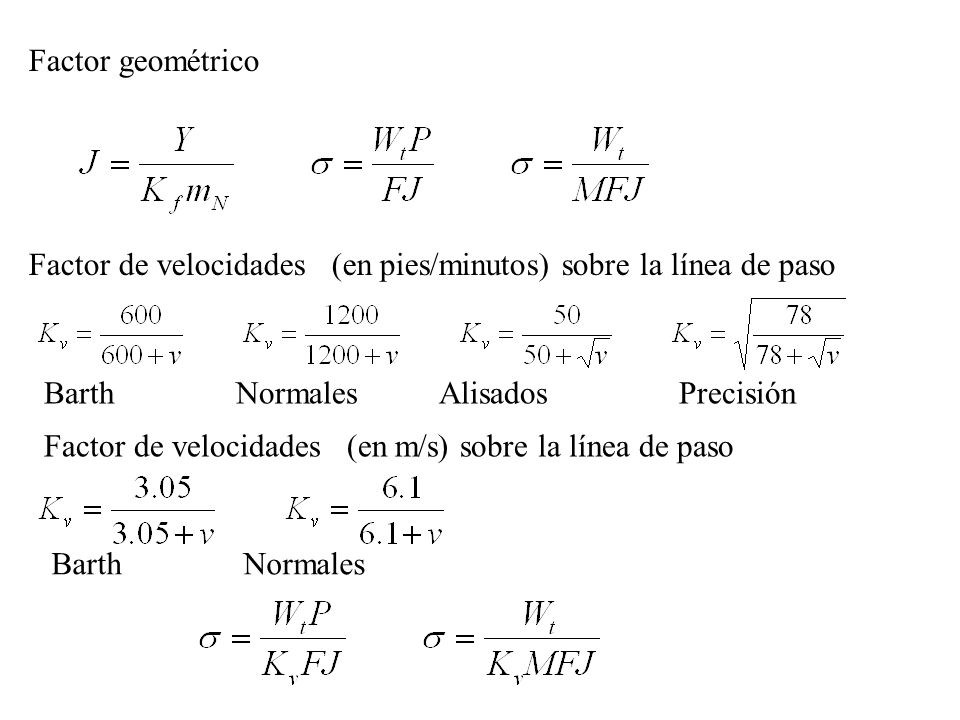

30 Factor geométrico Factor de velocidades (en pies/minutos) sobre la línea de paso Barth Normales Alisados Precisión Factor de velocidades (en m/s) sobre la línea de paso Barth Normales
