1 UNIVERSIDAD NACIONAL DE TRUJILLO DEPARTAMENTO ACADÉMICO DE FÍSICA
BIOMATERIALES, PRÓTESIS E IMPLANTES Prof. Dr. Elvar Quezada Castillo

2 ¿QUÉ ES UN BIOMATERIAL? En Chester (Reino Unido) en 1991 acordaron definir un biomaterial como: “Un material diseñado para actuar interfacialmente con sistemas biológicos con el fin de evaluar, tratar, aumentar o reemplazar algún tejido, órgano o función del cuerpo”.

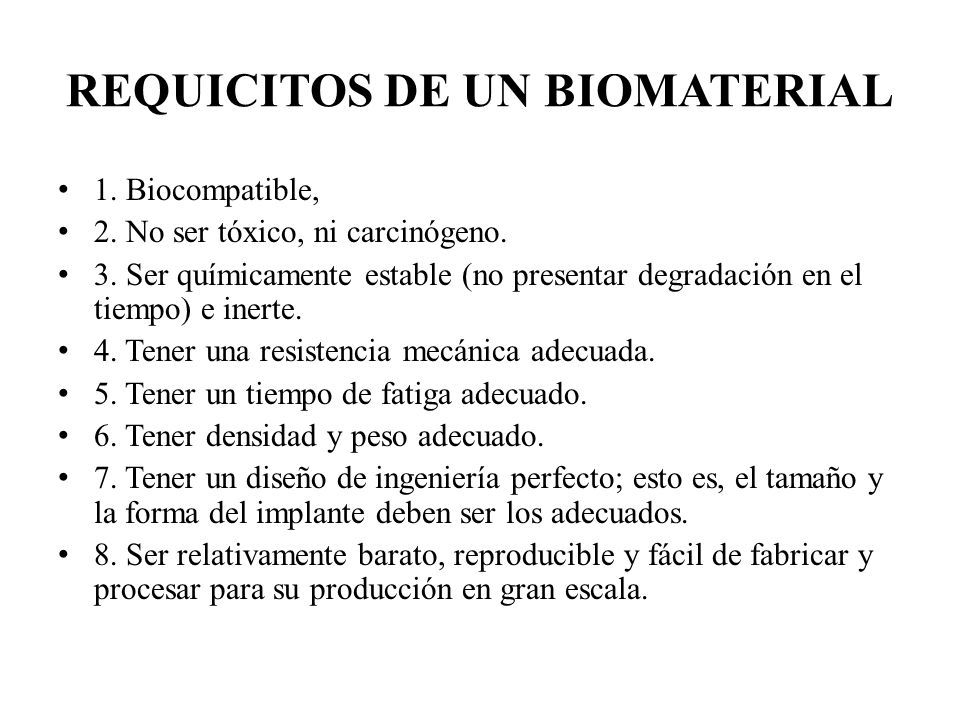

3 REQUICITOS DE UN BIOMATERIAL
1. Biocompatible, 2. No ser tóxico, ni carcinógeno. 3. Ser químicamente estable (no presentar degradación en el tiempo) e inerte. 4. Tener una resistencia mecánica adecuada. 5. Tener un tiempo de fatiga adecuado. 6. Tener densidad y peso adecuado. 7. Tener un diseño de ingeniería perfecto; esto es, el tamaño y la forma del implante deben ser los adecuados. 8. Ser relativamente barato, reproducible y fácil de fabricar y procesar para su producción en gran escala.

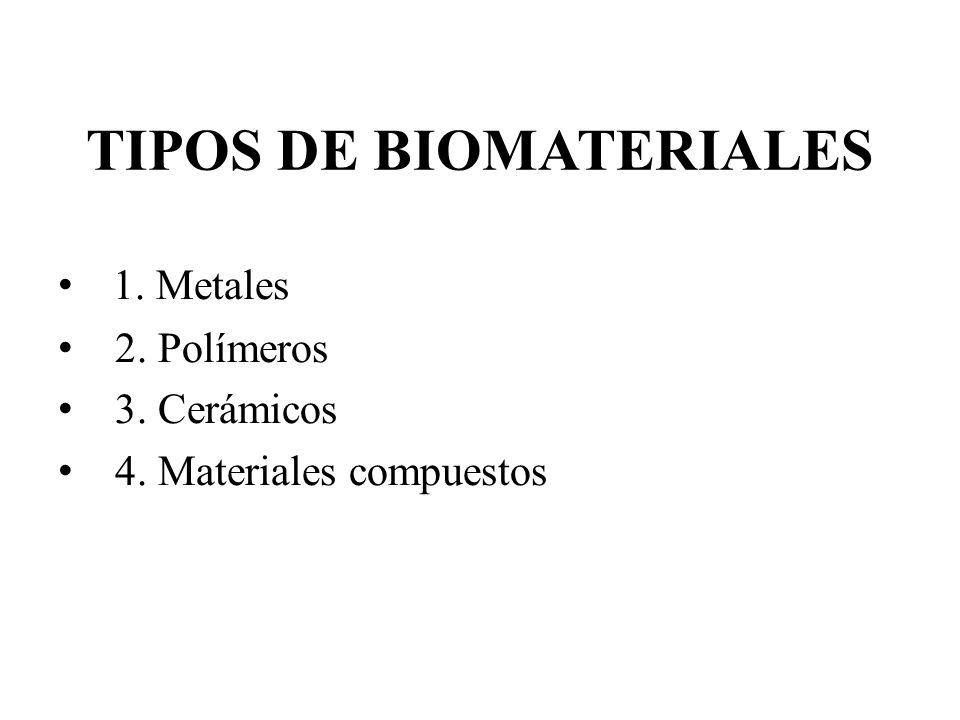

4 TIPOS DE BIOMATERIALES
1. Metales 2. Polímeros 3. Cerámicos 4. Materiales compuestos

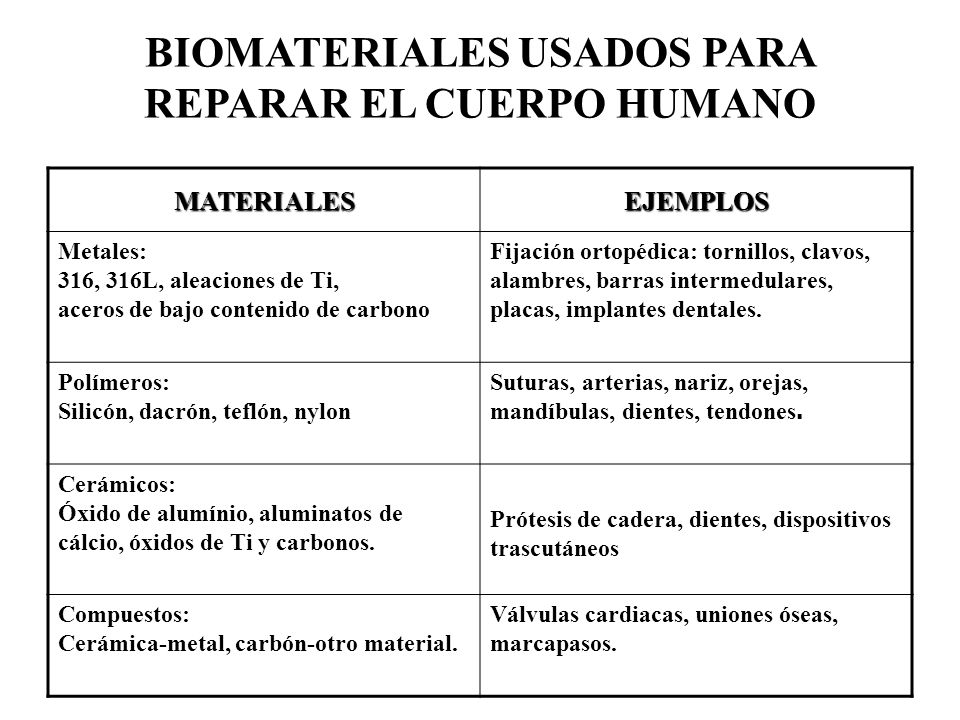

5 BIOMATERIALES USADOS PARA REPARAR EL CUERPO HUMANO
EJEMPLOS Metales: 316, 316L, aleaciones de Ti, aceros de bajo contenido de carbono Fijación ortopédica: tornillos, clavos, alambres, barras intermedulares, placas, implantes dentales. Polímeros: Silicón, dacrón, teflón, nylon Suturas, arterias, nariz, orejas, mandíbulas, dientes, tendones. Cerámicos: Óxido de alumínio, aluminatos de cálcio, óxidos de Ti y carbonos. Prótesis de cadera, dientes, dispositivos trascutáneos Compuestos: Cerámica-metal, carbón-otro material. Válvulas cardiacas, uniones óseas, marcapasos.

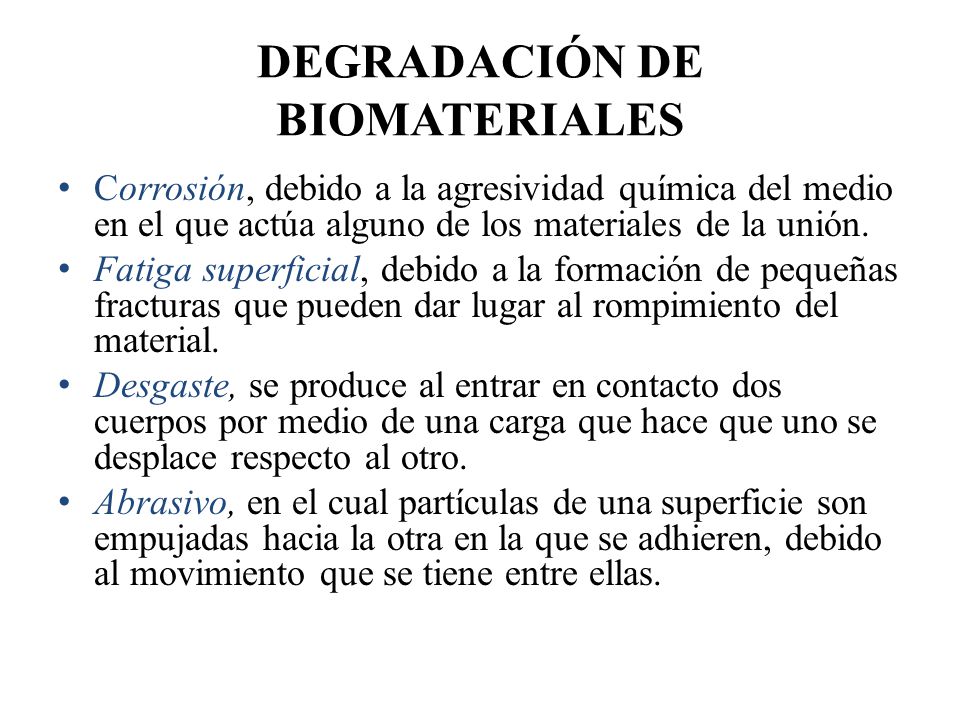

6 DEGRADACIÓN DE BIOMATERIALES
Corrosión, debido a la agresividad química del medio en el que actúa alguno de los materiales de la unión. Fatiga superficial, debido a la formación de pequeñas fracturas que pueden dar lugar al rompimiento del material. Desgaste, se produce al entrar en contacto dos cuerpos por medio de una carga que hace que uno se desplace respecto al otro. Abrasivo, en el cual partículas de una superficie son empujadas hacia la otra en la que se adhieren, debido al movimiento que se tiene entre ellas.

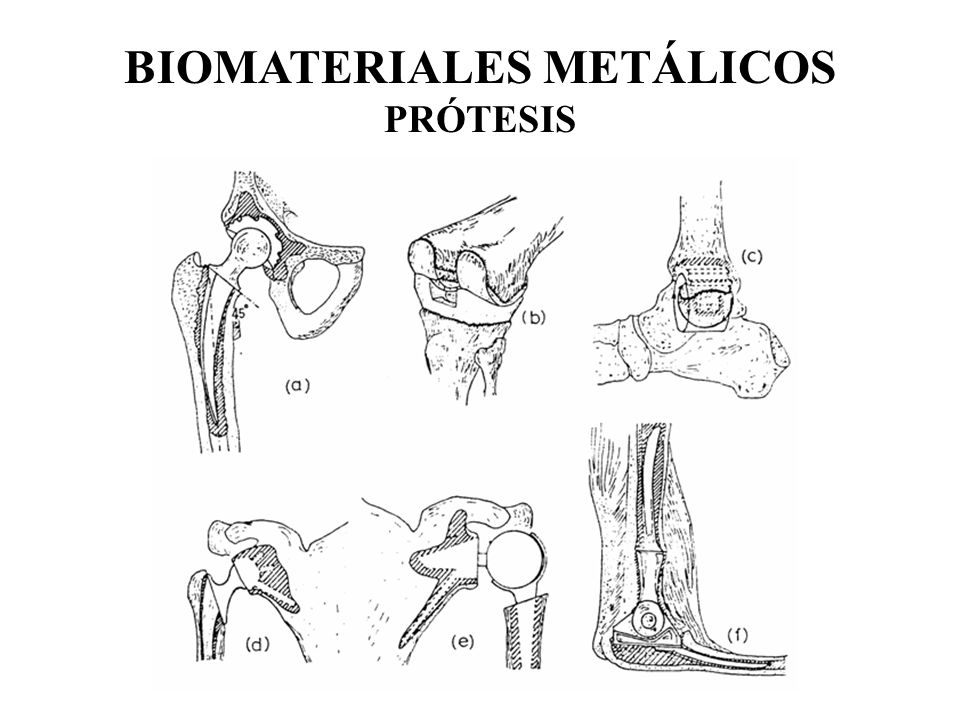

7 BIOMATERIALES METÁLICOS PRÓTESIS

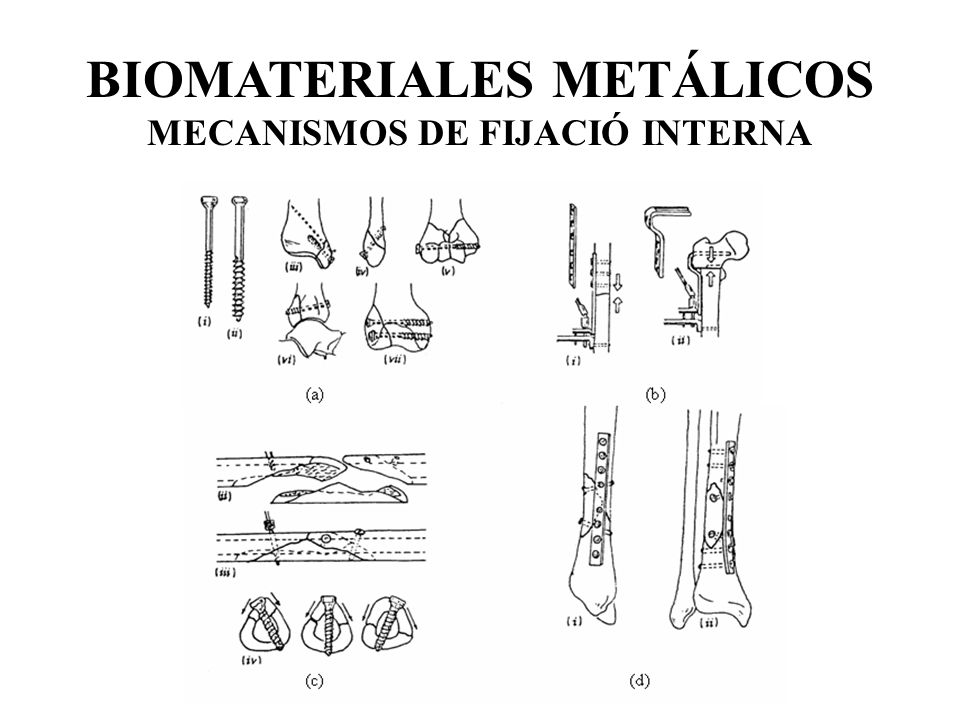

8 BIOMATERIALES METÁLICOS MECANISMOS DE FIJACIÓ INTERNA

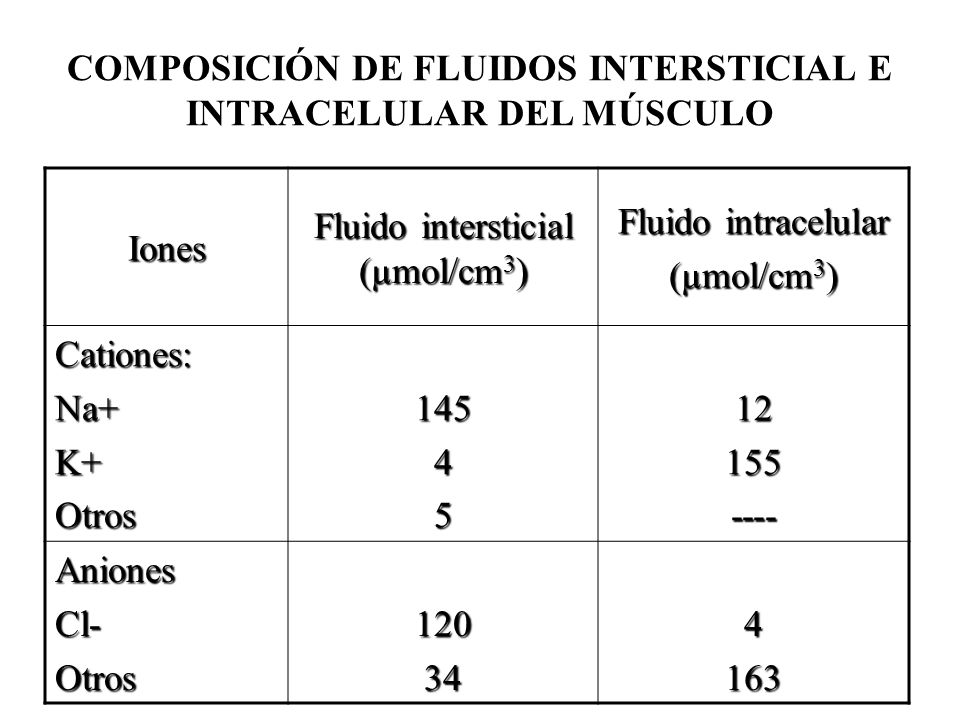

9 COMPOSICIÓN DE FLUIDOS INTERSTICIAL E INTRACELULAR DEL MÚSCULO
Iones Fluido intersticial (µmol/cm3) Fluido intracelular (µmol/cm3) Cationes: Na+ K+ Otros 145 4 5 12 155 ---- Aniones Cl- 120 34 163

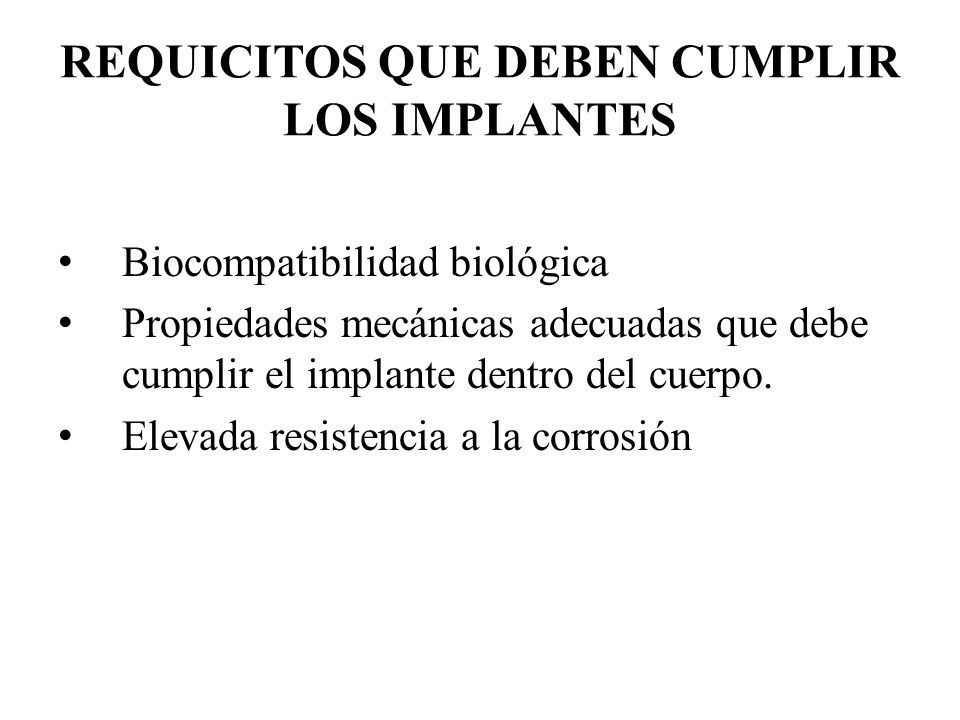

10 REQUICITOS QUE DEBEN CUMPLIR LOS IMPLANTES
Biocompatibilidad biológica Propiedades mecánicas adecuadas que debe cumplir el implante dentro del cuerpo. Elevada resistencia a la corrosión

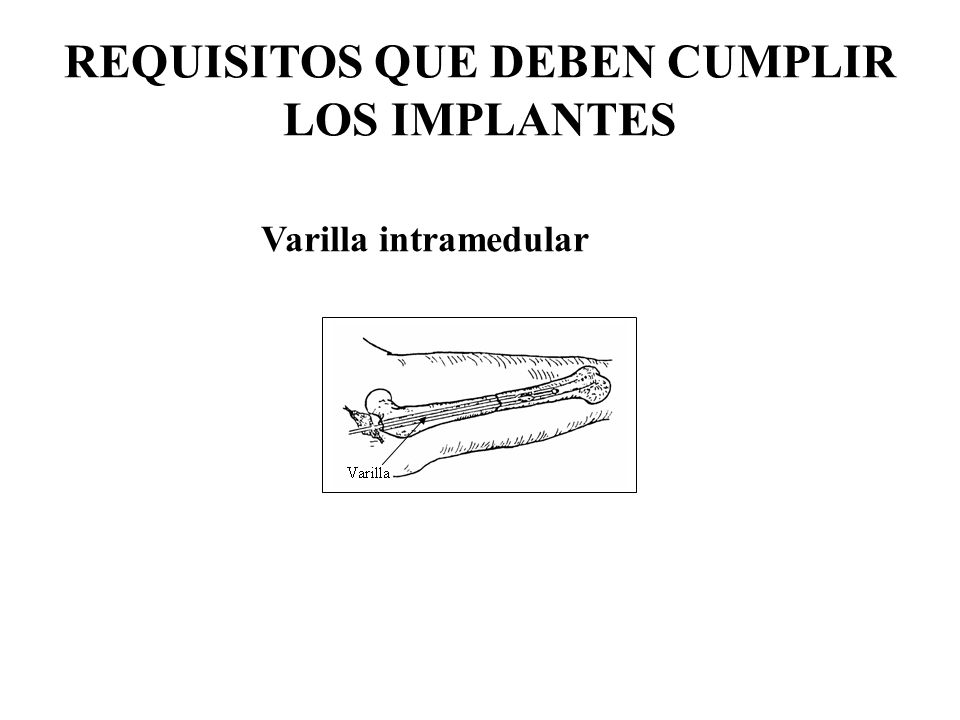

11 REQUISITOS QUE DEBEN CUMPLIR LOS IMPLANTES
Varilla intramedular

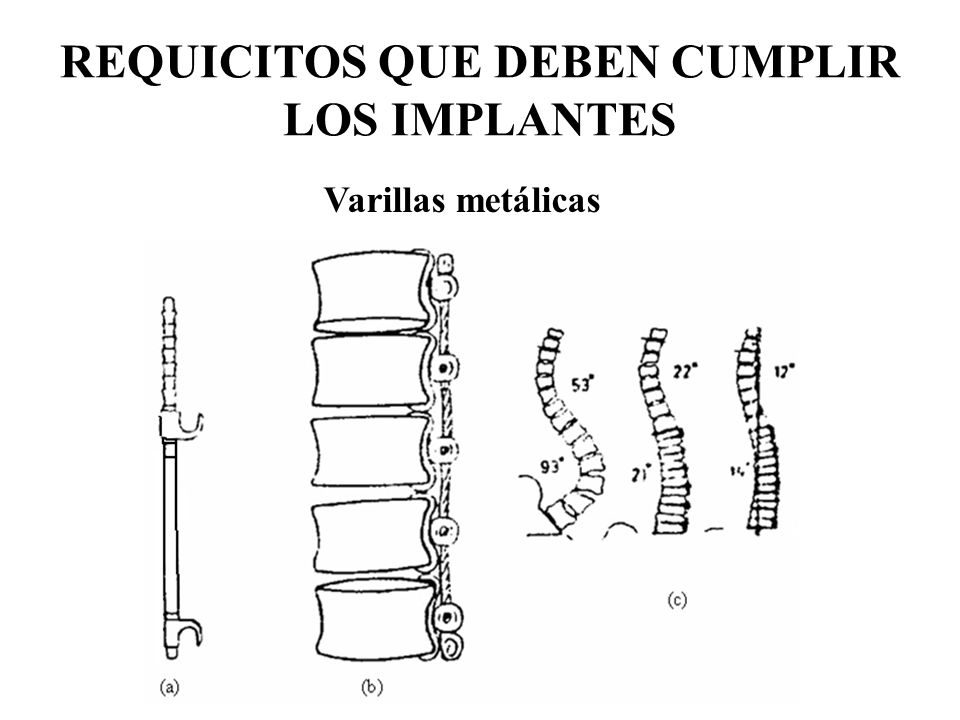

12 REQUICITOS QUE DEBEN CUMPLIR LOS IMPLANTES
Varillas metálicas

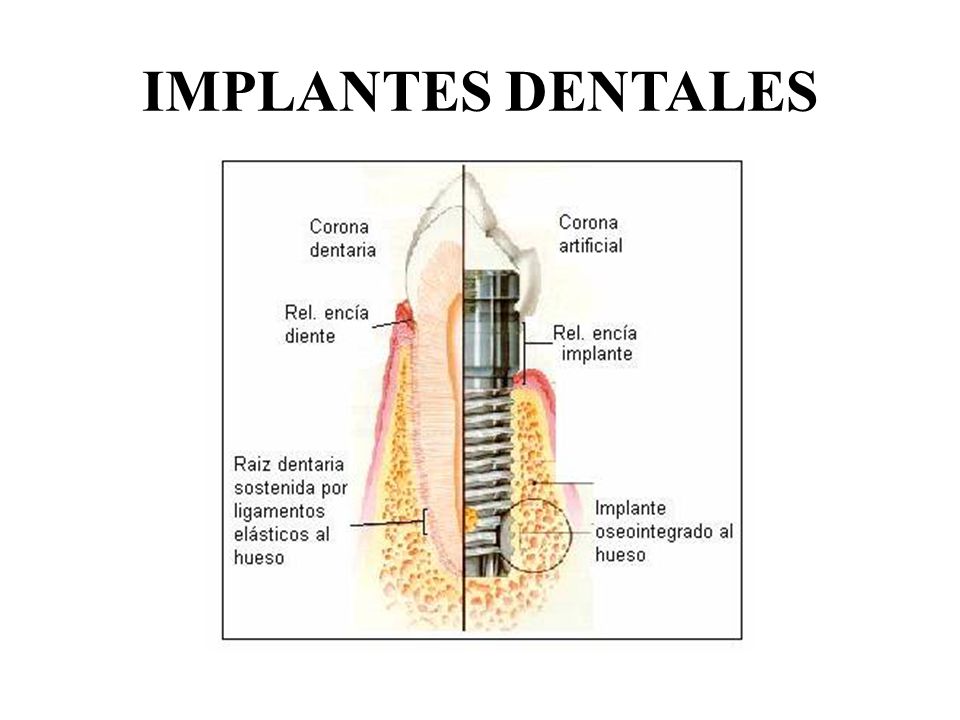

13 IMPLANTES DENTALES

14 IMPLANTES DENTALES

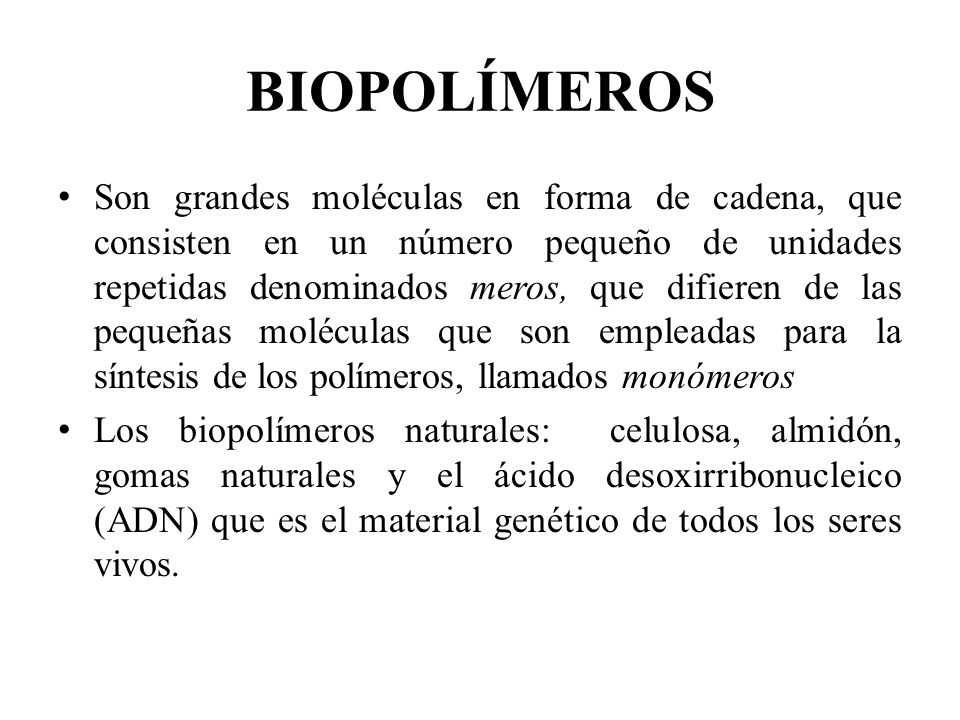

15 BIOPOLÍMEROS Son grandes moléculas en forma de cadena, que consisten en un número pequeño de unidades repetidas denominados meros, que difieren de las pequeñas moléculas que son empleadas para la síntesis de los polímeros, llamados monómeros Los biopolímeros naturales: celulosa, almidón, gomas naturales y el ácido desoxirribonucleico (ADN) que es el material genético de todos los seres vivos.

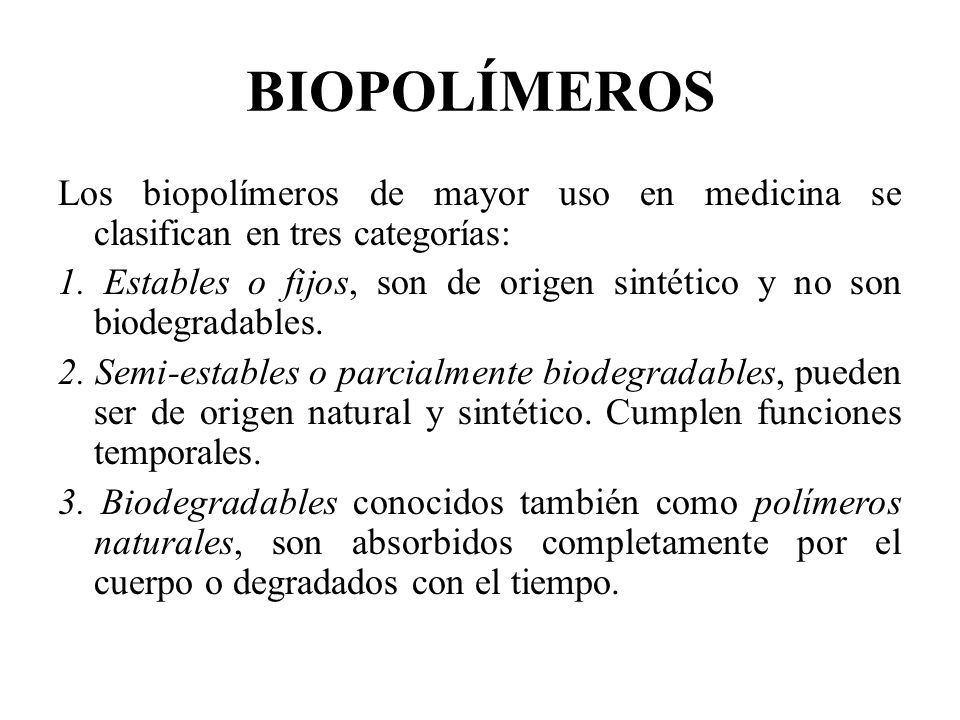

16 BIOPOLÍMEROS Los biopolímeros de mayor uso en medicina se clasifican en tres categorías: 1. Estables o fijos, son de origen sintético y no son biodegradables. 2. Semi-estables o parcialmente biodegradables, pueden ser de origen natural y sintético. Cumplen funciones temporales. 3. Biodegradables conocidos también como polímeros naturales, son absorbidos completamente por el cuerpo o degradados con el tiempo.

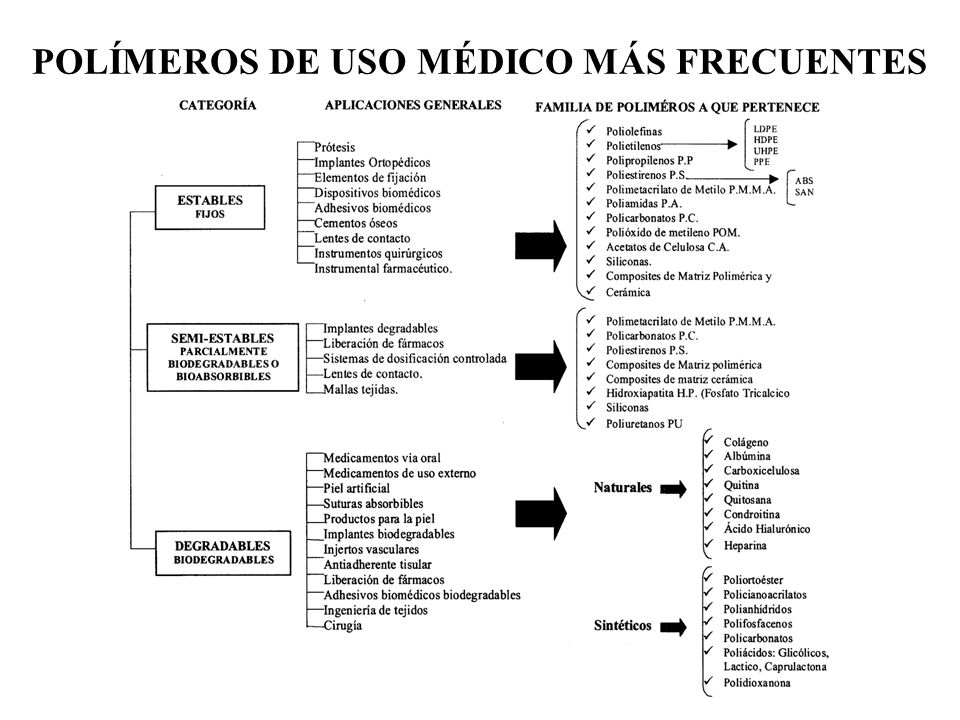

17 POLÍMEROS DE USO MÉDICO MÁS FRECUENTES

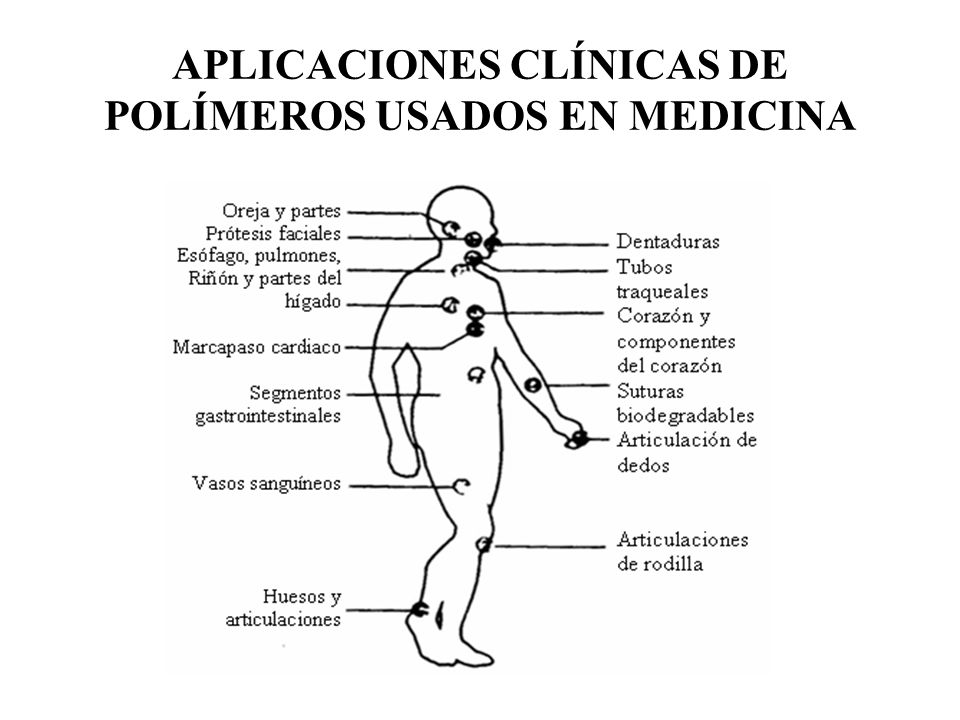

18 APLICACIONES CLÍNICAS DE POLÍMEROS USADOS EN MEDICINA

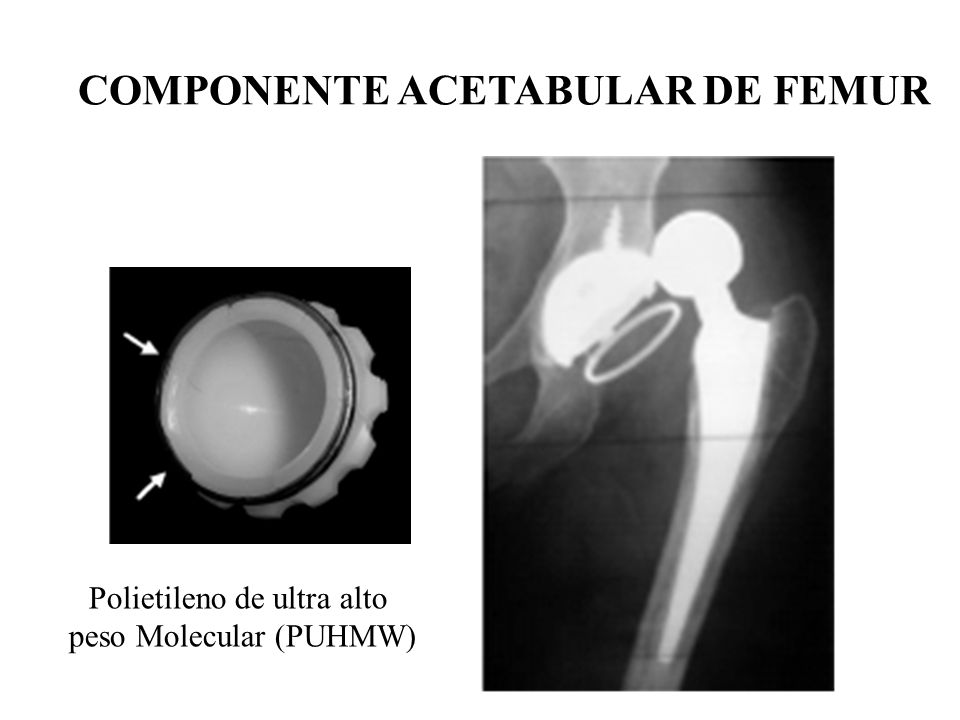

19 COMPONENTE ACETABULAR DE FEMUR
Polietileno de ultra alto peso Molecular (PUHMW)

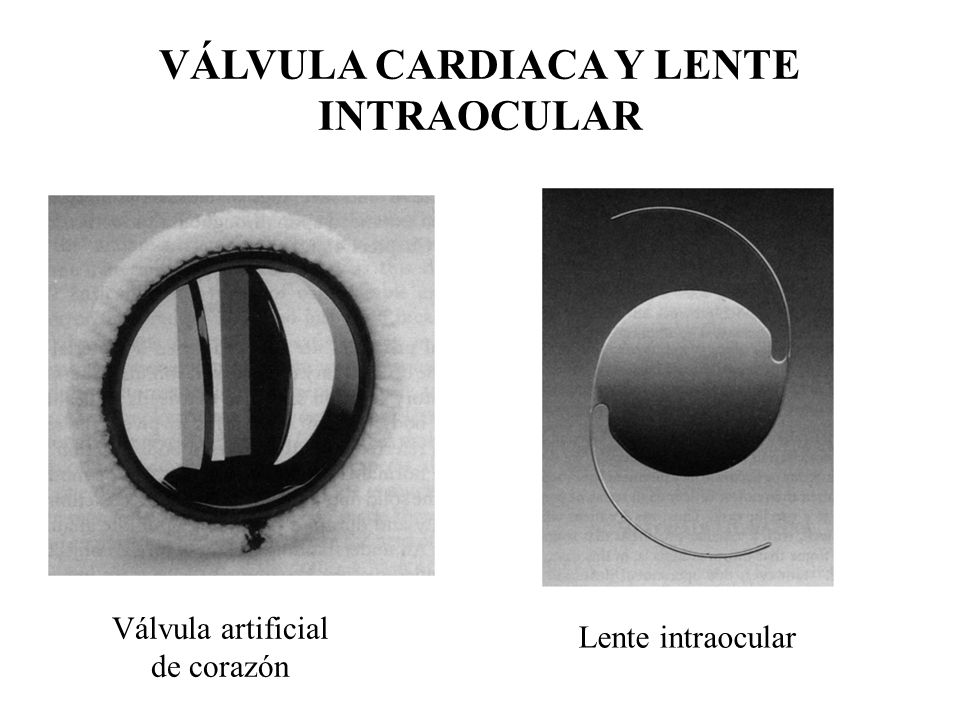

20 VÁLVULA CARDIACA Y LENTE INTRAOCULAR
Válvula artificial de corazón Lente intraocular

21 IMPLANTE DE CORAZÓN ARTIFICIAL Y PIEZAS DE CORAZÓN ARTIFICIAL

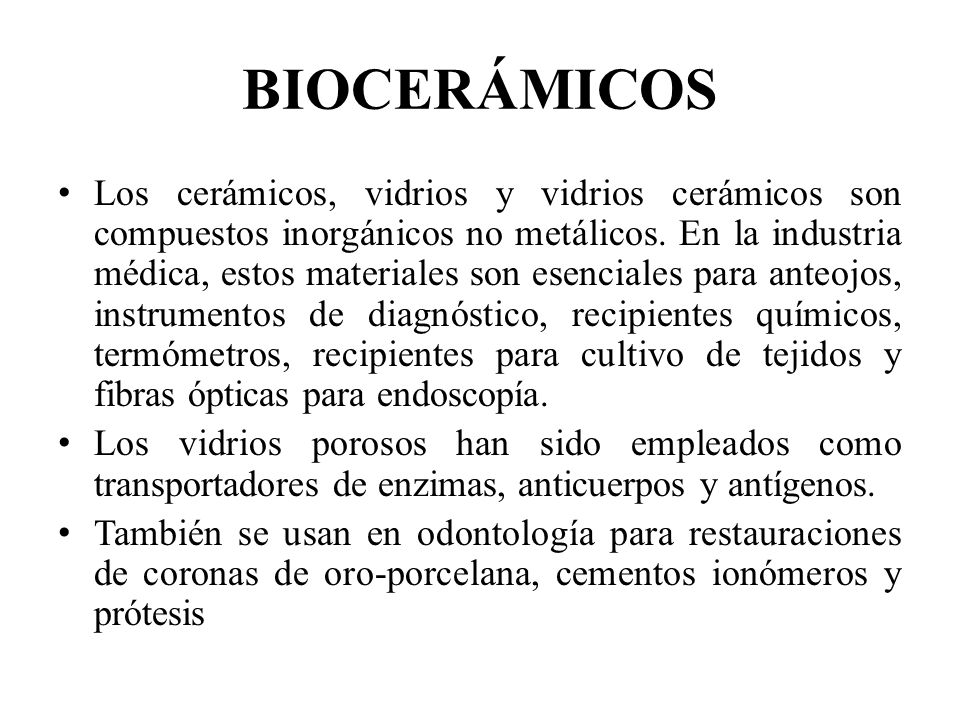

22 BIOCERÁMICOS Los cerámicos, vidrios y vidrios cerámicos son compuestos inorgánicos no metálicos. En la industria médica, estos materiales son esenciales para anteojos, instrumentos de diagnóstico, recipientes químicos, termómetros, recipientes para cultivo de tejidos y fibras ópticas para endoscopía. Los vidrios porosos han sido empleados como transportadores de enzimas, anticuerpos y antígenos. También se usan en odontología para restauraciones de coronas de oro-porcelana, cementos ionómeros y prótesis

23 TIPOS DE RESPUESTA TEJIDO-IMPLANTE
Si el material es tóxico, muere el tejido que lo rodea. Si el material es no tóxico y biológicamente inactivo (aproximadamente inerte), forma un tejido fibroso de varias capas de espesor. Si el material es no tóxico y biológicamente activo (bioactivo), forma una interfase de unión. Si el material es no tóxico y se disuelve, lo reemplaza el tejido que lo rodea.

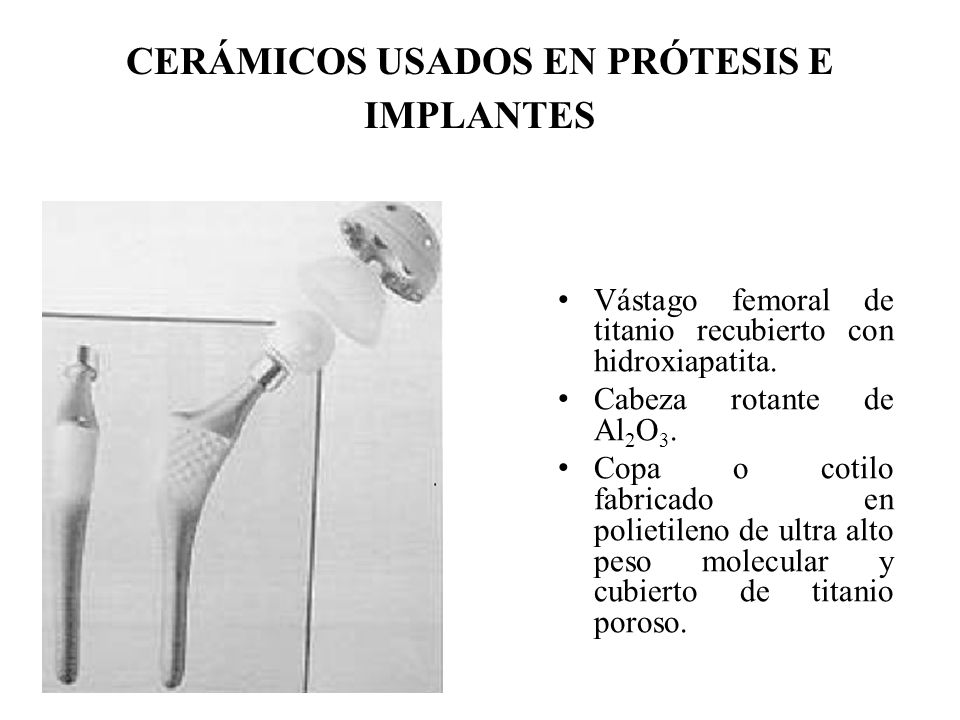

24 CERÁMICOS USADOS EN PRÓTESIS E IMPLANTES
Vástago femoral de titanio recubierto con hidroxiapatita. Cabeza rotante de Al2O3. Copa o cotilo fabricado en polietileno de ultra alto peso molecular y cubierto de titanio poroso.

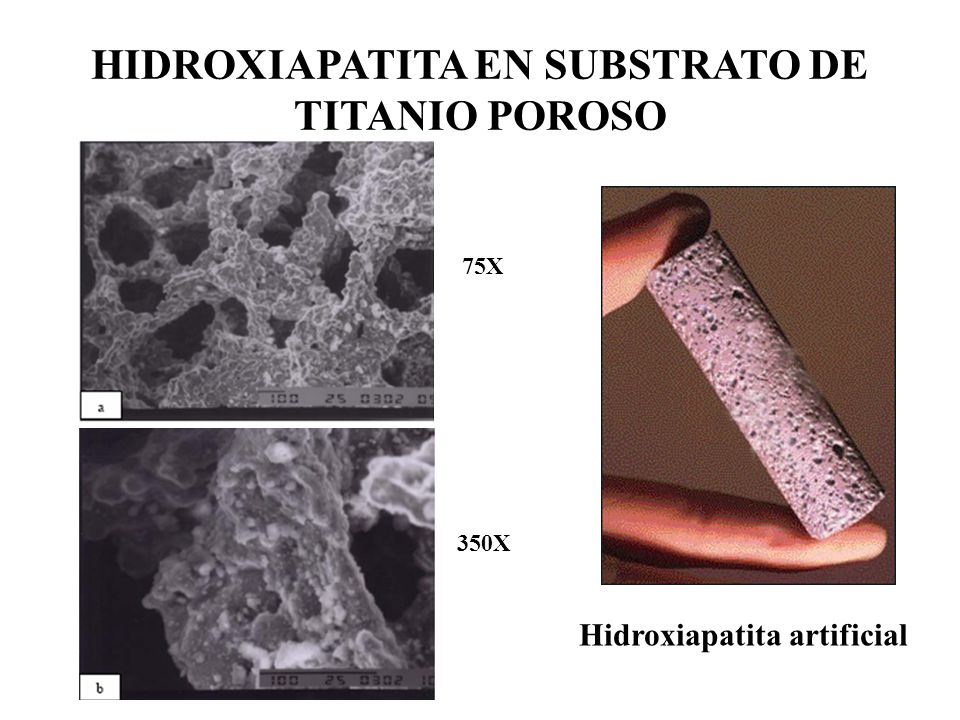

25 HIDROXIAPATITA EN SUBSTRATO DE TITANIO POROSO
Hidroxiapatita artificial

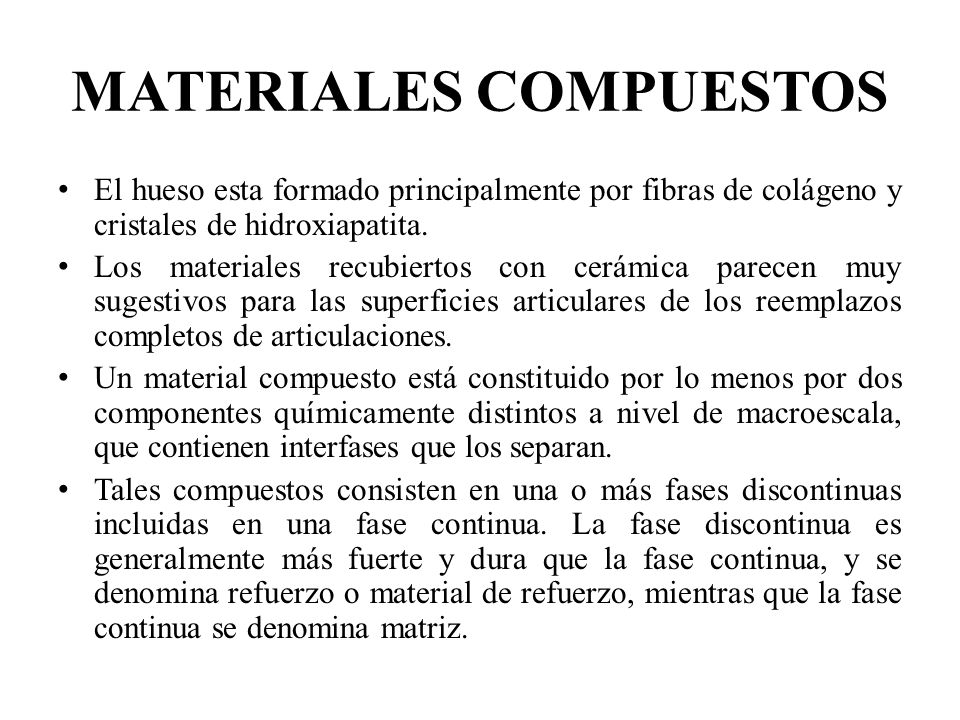

26 MATERIALES COMPUESTOS
El hueso esta formado principalmente por fibras de colágeno y cristales de hidroxiapatita. Los materiales recubiertos con cerámica parecen muy sugestivos para las superficies articulares de los reemplazos completos de articulaciones. Un material compuesto está constituido por lo menos por dos componentes químicamente distintos a nivel de macroescala, que contienen interfases que los separan. Tales compuestos consisten en una o más fases discontinuas incluidas en una fase continua. La fase discontinua es generalmente más fuerte y dura que la fase continua, y se denomina refuerzo o material de refuerzo, mientras que la fase continua se denomina matriz.

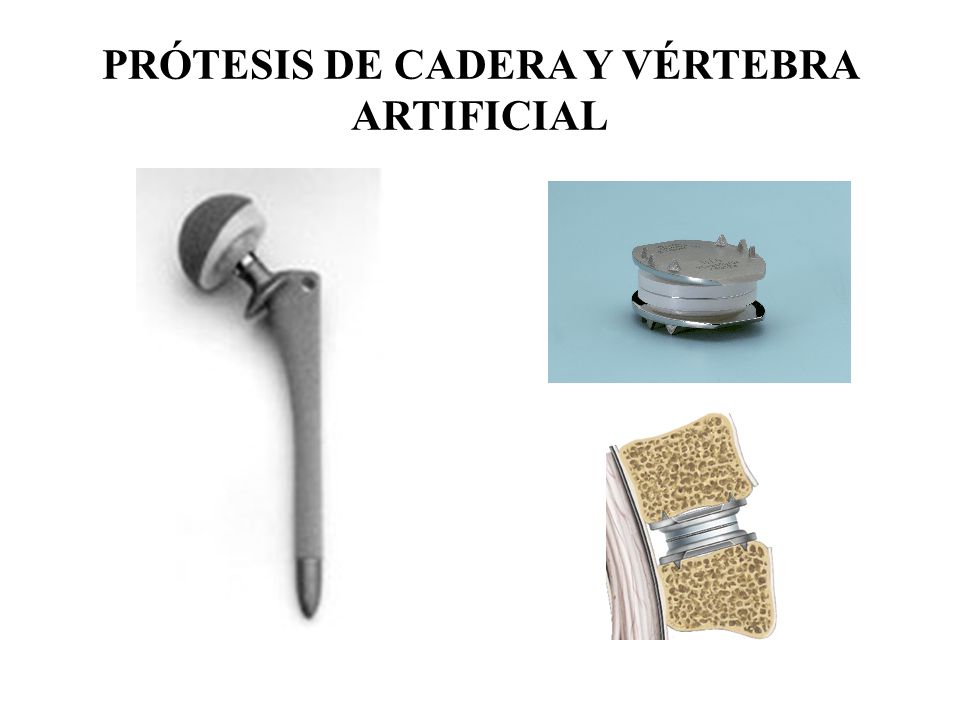

27 PRÓTESIS DE CADERA Y VÉRTEBRA ARTIFICIAL
