Tema 2.- Magnitudes y Unidades

Presentación del tema: "Tema 2.- Magnitudes y Unidades"— Transcripción de la presentación:

1 Tema 2.- Magnitudes y Unidades
Magnitud: Propiedad o Cualidad que es susceptible de ser medida y por lo tanto puede expresarse cuantitativamente. Unidades o Sistema de Unidades: Conjunto de referencias (Unidades) elegidas arbitrariamente para medir todas las magnitudes.

2 El ser Humano por naturaleza se empeña en medir, definir, comparar
El ser Humano por naturaleza se empeña en medir, definir, comparar. Por lo tanto desde sus orígenes se estableció la necesidad de medir. Las primeras magnitudes empleadas fueron la longitud y la masa. Aquellas más intuitivas. Para la longitud se estableció como unidad el tamaño de los dedos (pulgadas) y la longitud del pie (pie), entre otros. Algunas sociedades siguen utilizando esta forma de medir. Para la masa , se compararon las cantidades mediante piedras, granos, conchas, etc.

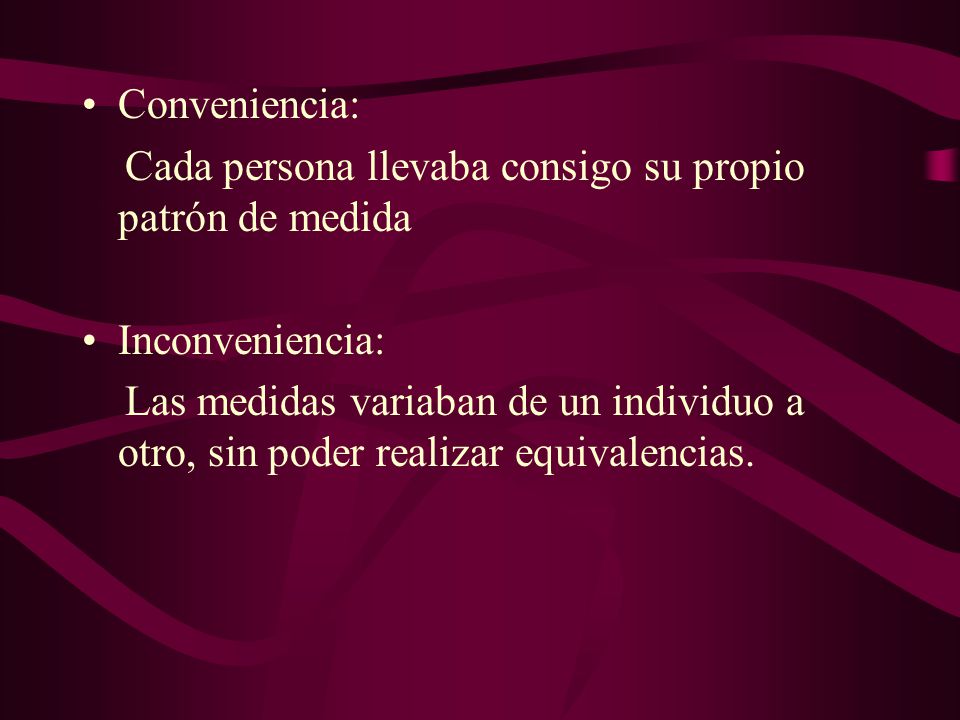

3 Conveniencia: Cada persona llevaba consigo su propio patrón de medida Inconveniencia: Las medidas variaban de un individuo a otro, sin poder realizar equivalencias.

4 Los esfuerzos realizados por Carlomagno, para unificar el sistema de unidades fracasaron debido a que cada señor feudal fijaba por derecho sus propias unidades. A medida que aumentó el intercambio entre los pueblos, se presentó el problema de la diferencia de patrones y surgió la necesidad de unificar criterios.

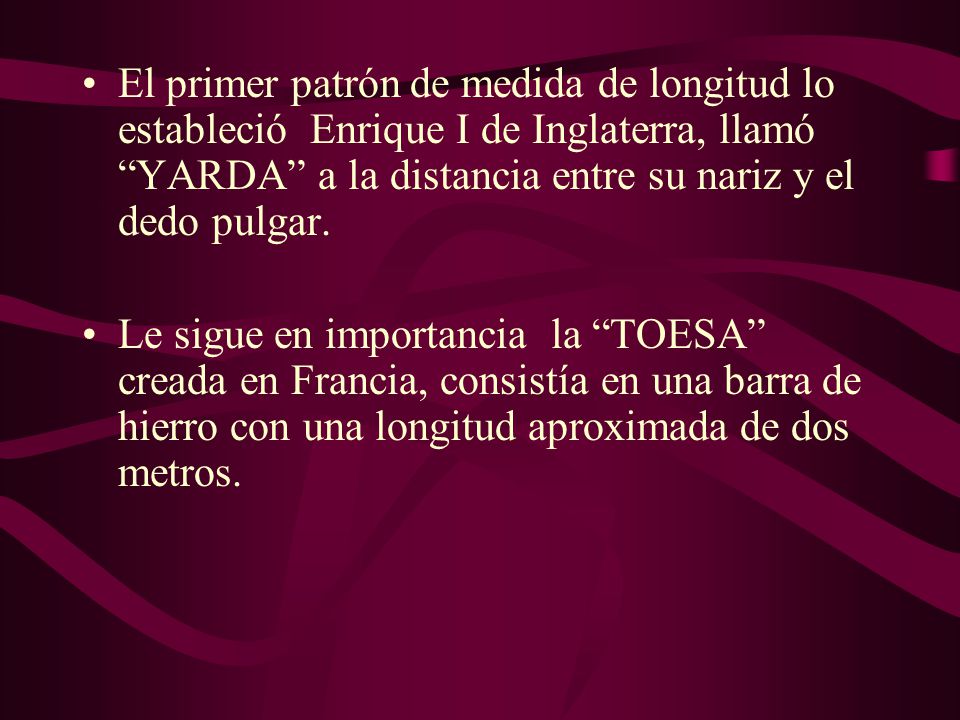

5 El primer patrón de medida de longitud lo estableció Enrique I de Inglaterra, llamó “YARDA” a la distancia entre su nariz y el dedo pulgar. Le sigue en importancia la “TOESA” creada en Francia, consistía en una barra de hierro con una longitud aproximada de dos metros.

6 Posteriormente, con la revolución francesa se crea el sistema métrico decimal, lo cual permitió unificar las diferentes unidades , y crear un sistema de equivalencias con numeración decimal. También existen otros sistemas métricos como el Sistema métrico inglés, Sistema técnico, y el Sistema usual de unidades en Estados unidos (SUEU) que usan otras unidades de medida. Entre ellos tienen equivalencias. El sistema métrico más actual corresponde al Sistema Internacional de Unidades ( S.I. ) y gran parte de las unidades usadas con frecuencia se han definido en término de las unidades estándar del S.I.

7 Los orígenes del S. I. se remontan al s. XVIII cuando se diseñó el S
Los orígenes del S.I. se remontan al s.XVIII cuando se diseñó el S.Métrico Decimal basado en parámetros relacionados con fenómenos físicos y notación decimal. En 1798 se celebró una conferencia científica incluyendo representantes de los Países Bajos, Suiza, Dinamarca, España e Italia, además de Francia, para revisar los cálculos y diseñar prototipos modelos. Se construyeron patrones permanentes de platino para el metro y el kilogramo. Además aparecieron dos nuevos sistemas derivados del anterior: C.G.S. y el Sistema de Giorgi. La Conferencia General de Pesas y Medidas, que ya en 1948 había establecido el Joule (J) como unidad de energía (1 Cal = 4,186 J), en la 10a Conferencia (1954) adoptó el Sistema MKSA (metro, kilogramo masa, segundo, ampere), preexistente -originado en la propuesta del Profesor G. Giorgi de 1902-, en el cual se incluyó el Kelvin (K) y la Candela (cd), como unidades de temperatura e intensidad luminosa respectivamente.

8 Sistema Internacional de Unidades S.I.
Permite unificar criterios respecto a la unidad de medida que se usará para cada magnitud. Es un conjunto sistemático y organizado de unidades adoptado por convención El Sistéme International d´Unités (SI) esta compuesto por tres tipos de magnitudes i. Magnitudes fundamentales ii. Magnitudes derivadas iii. Magnitudes complementarias

9 i. Magnitudes Fundamentales
El comité internacional de pesas y medidas ha establecido siete cantidades básicas, y asignó unidades básicas oficiales a cada cantidad

10 Magnitudes fundamentales (Son sólo siete)
Ampere Corriente eléctrica mol Cantidad de sustancia cd Candela Intensidad luminosa K Kelvin Temperatura s segundo Tiempo kg kilogramo Masa m metro Longitud Símbolo de la unidad Unidad básica cantidad

11 Cada una de las unidades que aparecen en la tabla tiene una definición medible y específica, que puede replicarse en cualquier lugar del mundo. De las siete magnitudes fundamentales sólo el “kilogramo” (unidad de masa) se define en términos de una muestra física individual. Esta muestra estándar se guarda en la Oficina Internacional de Pesas y Medidas (BIMP) en Francia (1901) en el pabellón Breteuil, de Sévres. Se han fabricado copias de la muestra original para su uso en otras naciones.

12 ii. Magnitudes Derivadas
Es posible medir muchas magnitudes además de las siete fundamentales, tales como: presión, volumen, velocidad, fuerza, etc. El producto o cuociente de dos o más magnitudes fundamentales da como resultado una magnitud derivada que se mide en unidades derivadas.

13 ii. Magnitudes derivadas
unidad básica Símbolo de la unidad Area metro cuadrado m2 Volumen metro cúbico m3 Frecuencia Hertz 1 / s = Hz Densidad de masa kilogramo por metro cúbico kg / m3 Velocidad metro por segundo m / s Velocidad angular radián por segundo rad / s Aceleración metro por segundo cuadrado m / s2

14 Fuerza Newton kg m /s2 = N Presión Pascal N / m2 = Pa Trabajo y energía Joule N m = J Potencia Watt J/s = W Carga eléctrica Coulomb A s = C Resistencia eléctrica Ohm Ω luminosidad Candela por metro cuadrado cd / m2

15 iii. Magnitudes Complementarias
Son de naturaleza geométrica Se usan para medir ángulos magnitud Unidad de medida Símbolo de la unidad Ángulo plano Radián rad Ángulo sólido Esterorradián sr

16 Las unidades del S.I. no se han incorporado en forma total en muchas aplicaciones industriales sobre todo en el caso de aplicaciones mecánicas y térmicas, debido a que las conversiones a gran escala son costosas. Por este motivo la conversión total al S.I. tardará aún mucho tiempo. Mientras tanto se seguirán usando viejas unidades para la medición de cantidades físicas Algunas de ellas son: pie (ft), slug (slug), libra (lb), pulgada (in), yarda (yd), milla (mi), etc.

17 Recordemos El S.I. adopta sólo una unidad de medida para cada magnitud física. El S.I. se compone de: i) M. Fundamentales: son 7, no se derivan de otra. ii) M. Derivadas: corresponden al producto o cuociente de sí misma de dos o más magnitudes fundamentales. iii) M. Complementarias: se usan para medir ángulos.

18 Múltiplos y submúltiplos
Otra ventaja del sistema métrico S.I. sobre otros sistemas de unidades es que usa prefijos para indicar los múltiplos de la unidad básica. prefijos de los múltiplos: se les asignan letras que provienen del griego. prefijos de los submúltiplos: se les asignan letras que provienen del latín.

19 Múltiplos (letras Griegas)
Prefijo Símbolo Factor de multiplicación Deca Da Hecto h Kilo k Mega M Giga G Tera T Peta P Exa E

20 Submúltiplos (Latin) Prefijo Símbolo Factor de multiplicación Deci d
1 / Centi c 1 / Mili m 1 / Micro 1 / Nano n 1 / Pico p 1 / Femto f 1 / atto a 1 /

21 Ejemplos 45 kilómetros = 45 x 1000 metros = 45 000 m
640 µA = 640 x = 0, A 357,29 milimetros = 357,29 x 1 = 0,357 m 1 000

22 Equivalencias más comunes
De Longitud: 1 metro (m) = centímetros (cm) 1 centímetro (cm) = 10 milímetros (mm) 1 metro (m) = milímetros (mm) 1 kilómetro (km) = metros (m) 1 kilómetro (km) = milímetros (mm)

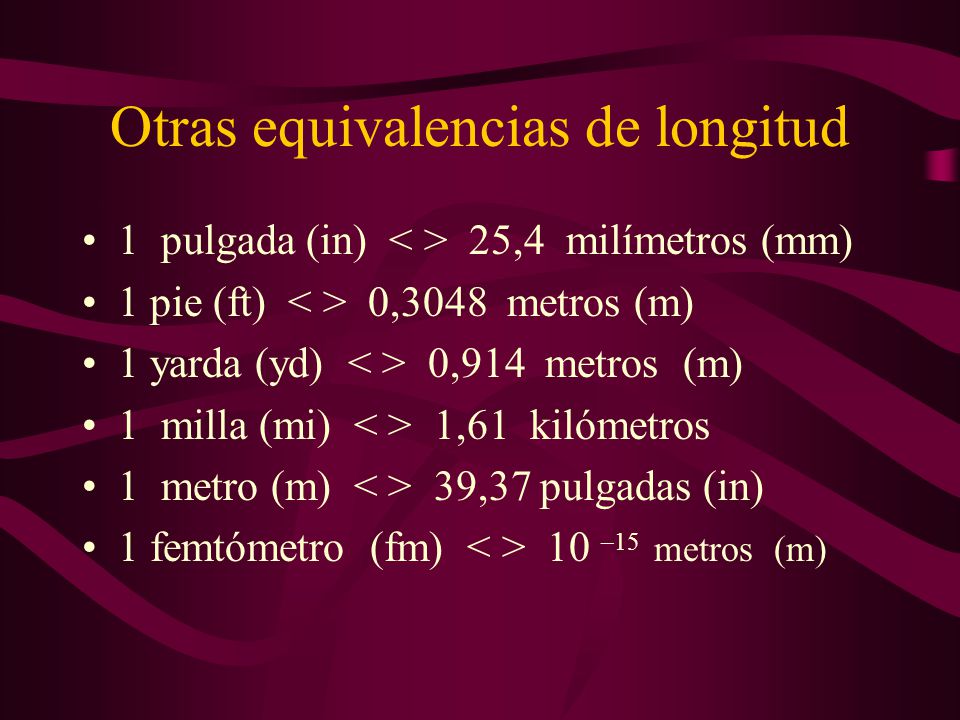

23 Otras equivalencias de longitud
1 pulgada (in) < > 25,4 milímetros (mm) 1 pie (ft) < > 0,3048 metros (m) 1 yarda (yd) < > 0,914 metros (m) 1 milla (mi) < > 1,61 kilómetros 1 metro (m) < > 39,37 pulgadas (in) 1 femtómetro (fm) < > 10 –15 metros (m)

24 Equivalencias de masa 1 kilogramo (kg) < > 1 000 gramos (g)
1 tonelada (ton) < > kilogramos (kg)

25 Equivalencias de tiempo
1 año < > 365,25 días 1 día < > 24 horas (hr) 1 hora (hr) < > 60 minutos (min) 1 minuto (min) < > 60 segundos (s) 1 hora (hr) < > segundos (s) 1 día < > segundos (s) 1 año < > segundos (s)

26 Equivalencias de área área = largo x ancho = longitud x longitud
1 metro cuadrado (m2) < > centímetros2 (cm2)

27 Equivalencias de volumen Volumen = largo x ancho x alto = long x long x long
1 metro cúbico (m3) < > cm3 1 litro (l) < > cm3 1 metro cúbico (m3) < > litros (l)

28 Importancia de Homogeneizar Unidades. Ejemplo:
El 23 de septiembre de 1999, el "Mars Climate Orbiter" se perdió durante una maniobra de entrada en órbita cuando el ingenio espacial se estrelló contra Marte. La causa principal del contratiempo fue achacada a una tabla de calibración del propulsor, en la que se usaron unidades del sistema británico en lugar de unidades métricas. El software para la navegación celeste en el Laboratorio de Propulsión del Chorro esperaba que los datos del impulso del propulsor estuvieran expresados en newton segundo, pero Lockheed Martin Astronautics en Denver, que construyó el Orbiter, dio los valores en libras de fuerza segundo, y el impulso fue interpretado como aproximadamente la cuarta parte de su valor real. El fallo fue más sonado por la pérdida del ingenio espacial compañero "Mars Polar Lander", debido a causas desconocidas, el 3 de diciembre
