1 Equipo de trabajo: Juan Pablo Cardona Oscar Suárez Yury Guzmán Yolima Maya Octubre 15 de 2014 Programa de Agua, Saneamiento e Higiene Desarrollo en el 2013 y 2014

2 Descripción Procedimiento de Agua y Saneamiento

3 AGUA Y SANEAMIENTO – TEMPORADA SECA Equipos: Plantas Potabilizadoras 19 Equipos de Respuesta Inmediata a Emergencias, ubicados en zonas estratégicas del país, para la producción de agua potable. En conjunto, tienen la capacidad de proveer por encima de 2’130.000 litros por día, lo que corresponde a una población en emergencia de 142.000 personas

4 RESPUESTA AGUA Y SANEAMIENTO – TEMPORADA SECA Tipo A: URI UV Sistema de purificación: Cartuchos de microfiltración, carbón activado y sistema de luz ultravioleta. Capacidad Nominal: 30,000 litros por día (2,000 personas bajo estándares del Proyecto ESFERA) Elementos Principales: - Tren de filtraje en paralelo - Sistema de luz ultravioleta - Motobomba de 3.5 HP - Generador Diesel 2KVA - Caja de herramientas - Tanques de almacenamiento - Mangueras de succión y distribución Existencia: 16 unidades

5 Tipo B: URI Patín y URI Remolque AGUA Y SANEAMIENTO – TEMPORADA SECA Sistema de purificación: Gravas y arenas con una capa de antracita y sistema de bombas dosificadoras de cloro. Capacidad Nominal: 172,800 litros por día (11,520 personas bajo estándares del Proyecto ESFERA) Elementos principales: - Clarificador ascendente con gravas - Filtro descendente con arenas finas - Sistema de inyección de coagulante y desinfectante - 2 Motobombas de 5.5 HP - Generador Diesel 5KVA - Caja de herramientas - Tanques de almacenamiento - Mangueras de succión y distribución Existencia: 5 unidades

6 Tipo C: URI Motobomba AGUA Y SANEAMIENTO – TEMPORADA SECA Sistema de evacuación de agua: Motobomba Diesel de 10” con motor Deutz de 1800 RPM Caudal Máximo: 5,000 GPM (315 litros por seg.) Altura Máxima: 22 m.c.a Punto Óptimo de operación: 4,000 GPM (252 lps) @ 14 m.c.a. Elementos principales: - Motor Deutz de 1800 RPM - Bomba IHM de 10” succión y descarga - Manguera de succión con válvula de pie - Mangueras de descarga rígidas de 10 metros con reducción para 30 metros adicionales en manguera flexible. Existencia: 1 unidad

7 RESPUESTA AGUA Y SANEAMIENTO – TEMPORADA SECA 208’.412 millones de litros de agua en emergencia entregados ANTIOQUIA GUAJIRA CESAR MAGDALENA BOLIVAR ATLANTICO SUCRE CORDOBA CHOCO CALDAS RISARALDA QUINDIO TOLIMA CUNDINAMARCA BOGOTA D.C. BOYACA SANTANDER N. SANTANDER ARAUCA CASANARE VICHADA META GUAINIA GUAVIARE VAUPES AMAZONAS CAQUETA PUTUMAYO HUILA CAUCA VALLE DEL CAUCA NARIÑO ARCHPIELAGO DE SAN ANDRES, PROVIDENCIA Y STA. CATALINA VENEZUELA BRASIL ECUADOR PANAMA OCEANO PACIFICO 1. SECCIONAL GUAJIRA  Condiciones secas desde hace 6 meses.  Entrega de 7,9 millones de litros de agua en emergencia en la zona de Manaure. Con recursos convenio UNGRD por valor de $40.244.000,00 ejecutado año 2014. 2. SECCIONAL MAGDALENA  Condiciones secas desde hace 6 meses en los municipios de Santa Marta, Concordia, Zapayán, Chibolo y Pedraza. Entrega de 54,9 millones de litros de agua en emergencia en la zona de Zapayán y Santa Marta. Con recursos UNGRD por valor de $29.536.000,00 ejecutado año 2014. 3. SECCIONAL ATLÁNTICO  Condiciones secas y desabastecimiento en los acueductos locales.  Entrega de 56,7 millones de litros de agua en segura en la zona de Bohórquez y Leña. Con recursos convenio UNGRD por valor de $84.000.000,00 ejecutado año 2014. 4. SECCIONAL CASANARE  Daño en el acueducto desde hace más de 36 meses.  Entrega de 63,4 millones de litros de agua segura en la zona de Yopal. Con recursos UNGRD por valor de $41.626.394,00 ejecutado año 2014. 4. SECCIONAL PUTUMAYO  Daño en el acueducto desde hace más de 1 mes.  Entrega de 2 mil de litros de agua segura en la zona de Sibundoy. Con recursos UNGRD por valor de $14.000.000,00 ejecutado año 2014.

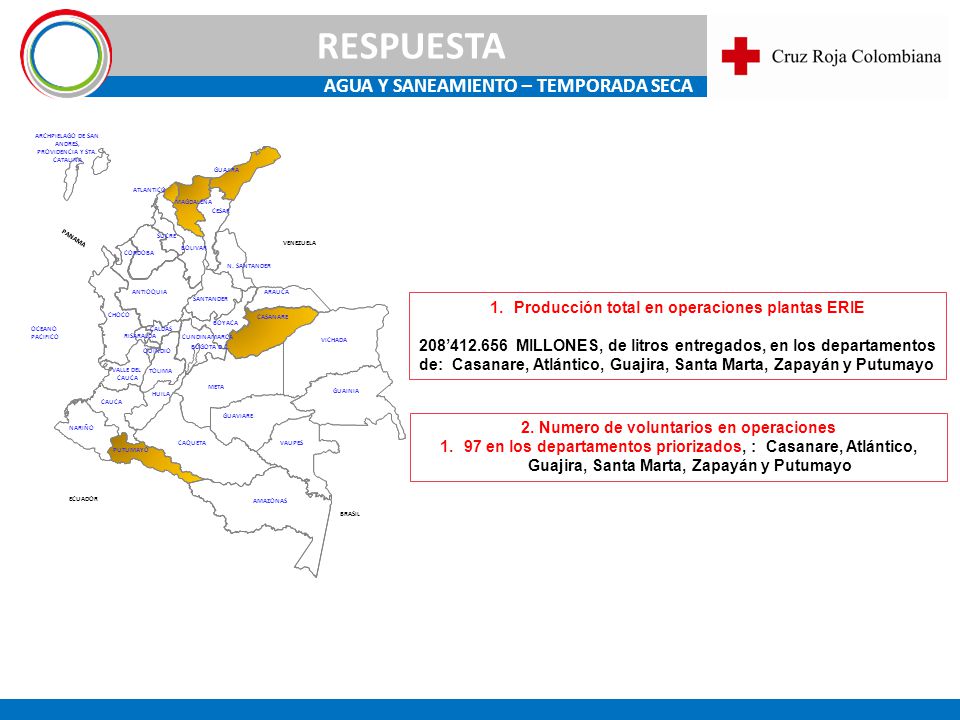

8 ANTIOQUIA GUAJIRA CESAR MAGDALENA BOLIVAR ATLANTICO SUCRE CORDOBA CHOCO CALDAS RISARALDA QUINDIO TOLIMA CUNDINAMARCA BOGOTA D.C. BOYACA SANTANDER N. SANTANDER ARAUCA CASANARE VICHADA META GUAINIA GUAVIARE VAUPES AMAZONAS CAQUETA PUTUMAYO HUILA CAUCA VALLE DEL CAUCA NARIÑO ARCHPIELAGO DE SAN ANDRES, PROVIDENCIA Y STA. CATALINA VENEZUELA BRASIL ECUADOR PANAMA OCEANO PACIFICO RESPUESTA AGUA Y SANEAMIENTO – TEMPORADA SECA 1.Producción total en operaciones plantas ERIE 208’412.656 MILLONES, de litros entregados, en los departamentos de: Casanare, Atlántico, Guajira, Santa Marta, Zapayán y Putumayo 2. Numero de voluntarios en operaciones 1.97 en los departamentos priorizados, : Casanare, Atlántico, Guajira, Santa Marta, Zapayán y Putumayo

9 AGUA Y SANEAMIENTO – TEMPORADA SECA Yopal, Casanare: Convenio por un año (2013-2014), valor de $297’439.720, 64’150.216 litros entregados a la fecha. Se hace mantenimiento permanente y promoción y prevención para la comunidad. Convenio para operar plantas ERIE a nivel nacional en torno al desabastecimiento de agua en la región valor de $883’319.040. Agua en Emergencias

10 RESPUESTA AGUA Y SANEAMIENTO – TEMPORADA SECA ANTIOQUIA- 14 GUAJIRA- 10+5 CESAR MAGDALENA BOLIVAR- 12 ATLANTICO- 7 SUCRE- 4 CORDOBA- 5 CHOCO CALDAS- 3 RISARALDA- 1 QUINDIO- 15 TOLIMA - +15+18 CUNDINAMARCA BOGOTA D.C.- 16, 17, 19 BOYACA SANTANDER N. SANTANDER- 8+11 ARAUCA CASANARE - 4+16 VICHADA META- 13+1 GUAINIA GUAVIARE VAUPES AMAZONAS CAQUETA PUTUMAYO HUILA- 6 CAUCA- 9+6 VALLE DEL CAUCA- 11 NARIÑO- 2 VENEZUELA BRASIL ECUADOR PANAMA OCEANO PACIFICO Plan Contingencia VOLCÁN NEVADO DEL RUIZ Base ERIE(Lista para operación) Del 1 al 15 – Capacidad: 1L/seg. Del 16 al 18 – Capacidad: 2L/seg. Operación actual ERIE Motobomba 10” inundaciones Capacidad: 4.500 gal/min Bogotá D. C., Miércoles, 06 de Octubre de 2014 Hora de actualización 4:33 p.m.
