1 TOPOGRAFÍA Generalidades UNIVERSIDAD DE GUDALAJARA
Centro Universitario de Arte Arquitectura y Diseño Topografía TOPOGRAFÍA Generalidades Ing. José Arturo Gleason Espíndola

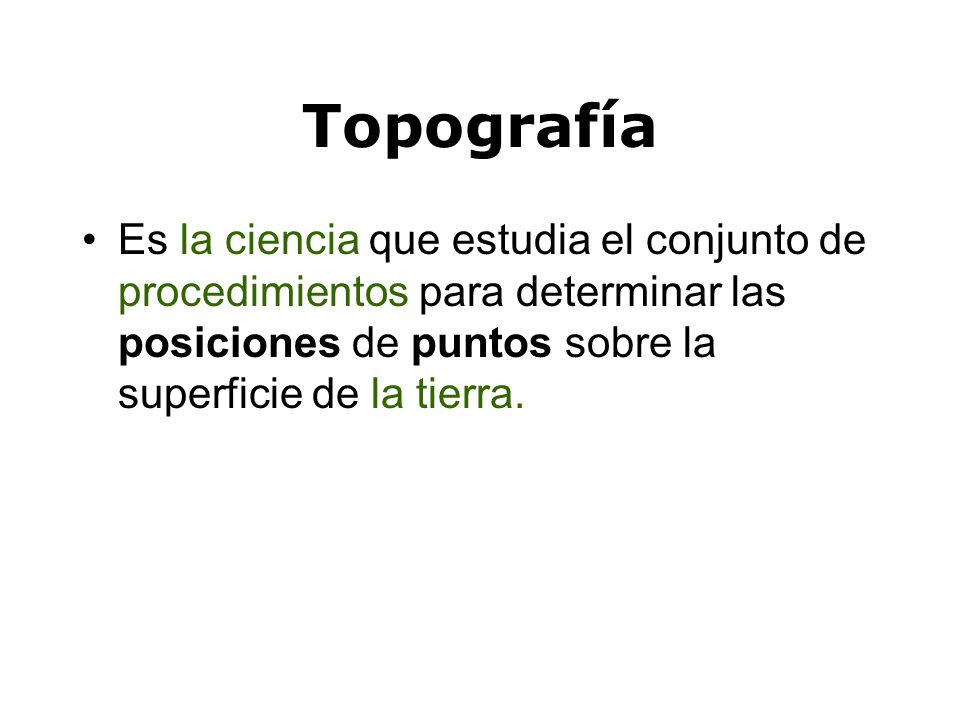

2 Topografía Es la ciencia que estudia el conjunto de procedimientos para determinar las posiciones de puntos sobre la superficie de la tierra.

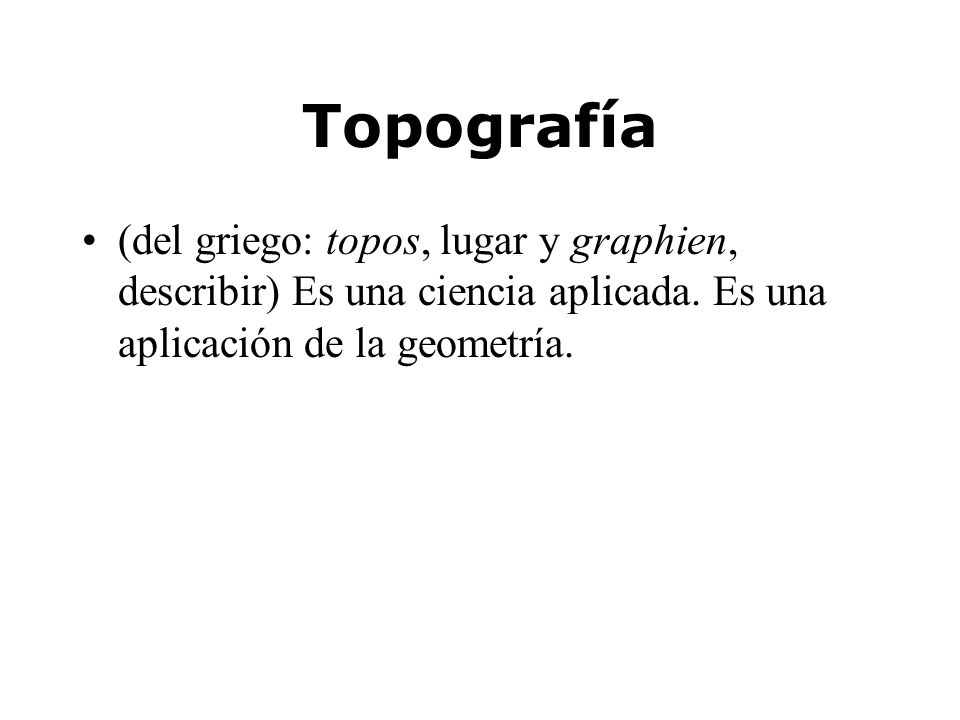

3 Topografía (del griego: topos, lugar y graphien, describir) Es una ciencia aplicada. Es una aplicación de la geometría.

4 Topografía Estudia el conjunto de procedimientos para determinar la posición de u punto sobre la superficie terrestre, por medio de medidas según los tres elementos del espacio: dos distancias y una elevación o una distancia, una elevación y una dirección. Para distancias y elevaciones se emplean unidades de longitud (en sistema métrico decimal), y para direcciones se emplean unidades de arco (grados sexagesimales).

5 Beneficios Ayuda a determinar:
los linderos de la propiedad, con sus divisiones interiores y diversos cultivos. Las viviendas Los caminos y ríos, los puentes los ferrocarriles Los montes, los valles y barrancos, los bosques y pantanos. En suma todas aquellas particularidades del terreno que puedan interesar en las cuestiones que se presentan en las necesidades de la vida práctica

6 CUALIDADES Iniciativa Habilidad para manejar aparatos
Habilidad para tratar personas Buen criterio.

7 Actividades fundamentales
Trazo Actividades fundamentales Levantamiento

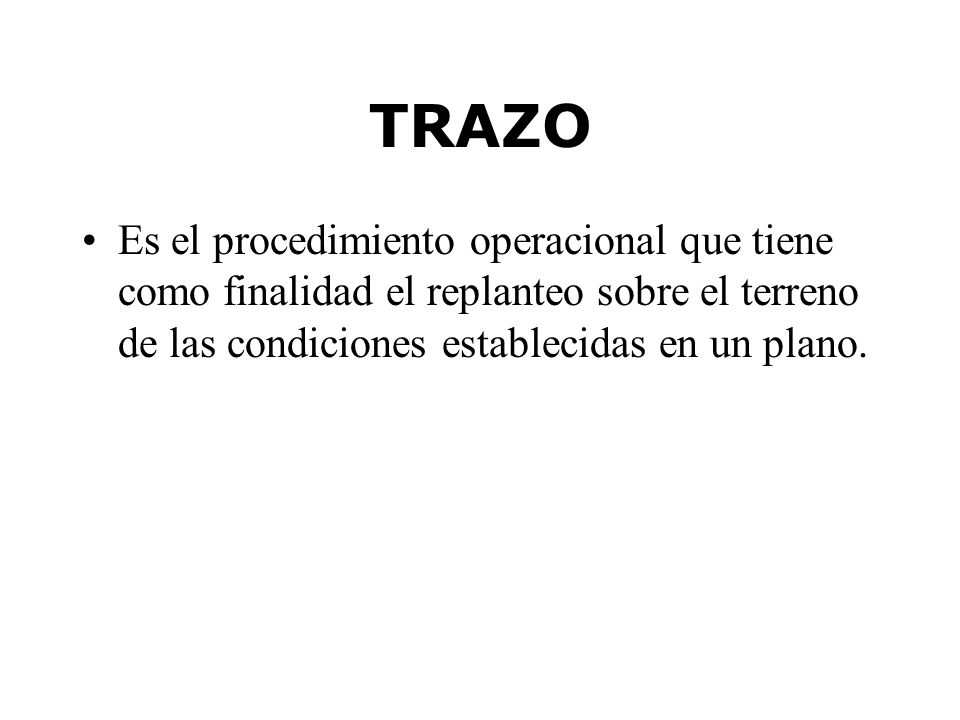

8 TRAZO Es el procedimiento operacional que tiene como finalidad el replanteo sobre el terreno de las condiciones establecidas en un plano.

9 Levantamiento El levantamiento es un conjunto de  operaciones que determinan las posiciones de puntos, la mayoría calculan superficies y volúmenes y la representación de medidas tomadas en el campo mediante perfiles y planos entonces son topográficos.

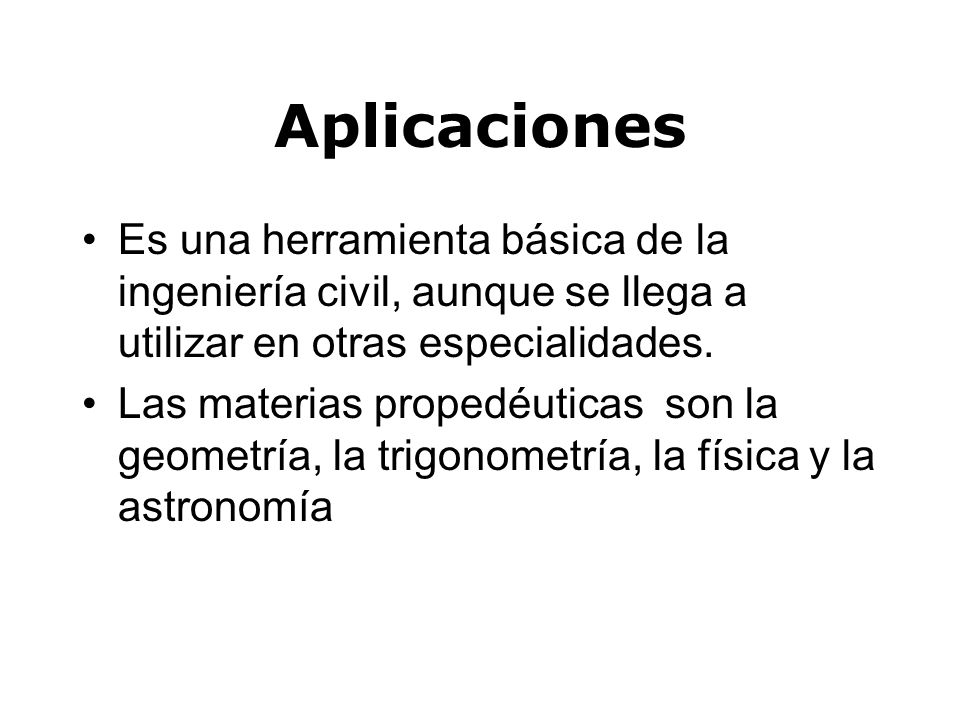

10 Aplicaciones Es una herramienta básica de la ingeniería civil, aunque se llega a utilizar en otras especialidades. Las materias propedéuticas son la geometría, la trigonometría, la física y la astronomía

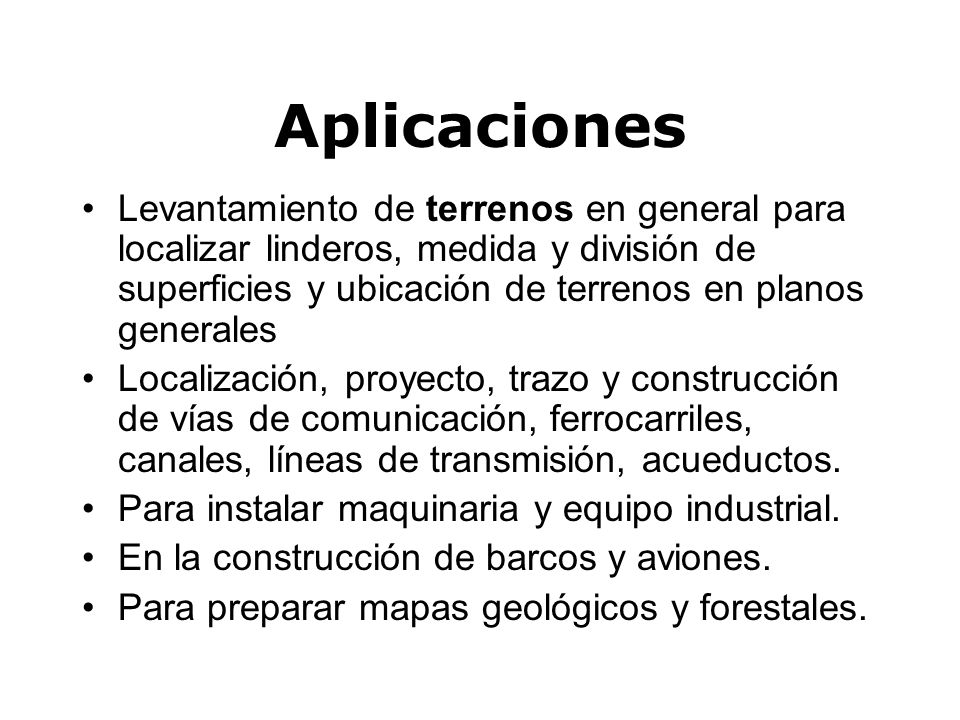

11 Aplicaciones Levantamiento de terrenos en general para localizar linderos, medida y división de superficies y ubicación de terrenos en planos generales Localización, proyecto, trazo y construcción de vías de comunicación, ferrocarriles, canales, líneas de transmisión, acueductos. Para instalar maquinaria y equipo industrial. En la construcción de barcos y aviones. Para preparar mapas geológicos y forestales.

12 División de la Topografía
Planimetría Estudia los instrumentos y métodos para proyectar una superficie plana horizontal, la exacta posición de los puntos más importantes del terreno y construir de esa manera una figura similar al mismo Topografía Altimetría Que determina las alturas de los diferentes puntos del terreno con respecto a una superficie de referencia; generalmente correspondiente al nivel medio de mar Agrimesura Que comprende los procedimientos empleados para medir la superficie de terrenos y para fraccionarios.

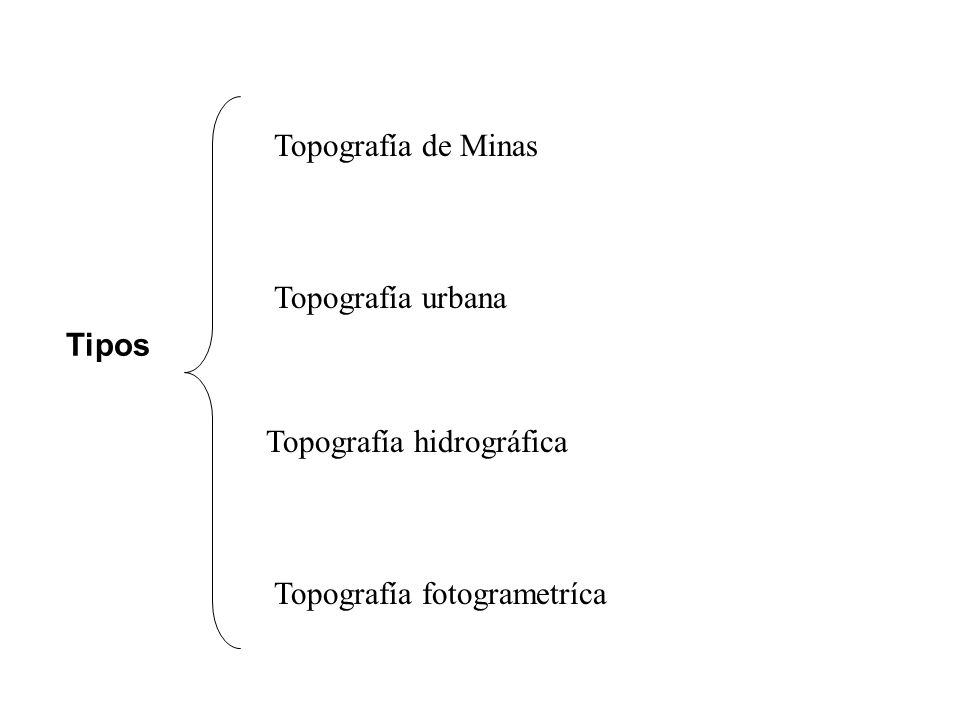

13 Topografía de Minas Topografía urbana Tipos Topografía hidrográfica Topografía fotogrametríca

14 Levantamientos Topográficos
Clases de Levantamientos Extensión Geodésicos Precisos Se ejecutan por medio de las triangulaciones o poligonales de precisión. Se emplea para fijar limites entre países. Se realizan por medio de poligonales, levantadas con tránsito y cinta. Se usan para levantar linderos de propiedades para el trazo de caminos y otros. Regulares Topográficos (Calidad) Las distancias se miden por procedimientos indirectos. Se ejecutan con tránsito y estadal, y se emplean en trabajos previos al trazo de vías de comunicación. Taquimétricos Efectuados con aparatos portátiles, poco precisos, como: brújula, estadal, etc. Se ejecutan a ojo o por informes proporcionados por las habitantes de la región Expeditos

15 Poligonal Es un polígono o una línea quebrada de n lados. También se puede definir la poligonal como una sucesión de líneas rectas que conectan una serie de puntos fijos.

16 Clases de Poligonales Poligonal Cerrada Poligonal de Enlace
Es aquella cuyos extremos inicial y final coinciden; es decir, es un polígono. Poligonal de Enlace Es una poligonal abierta cuyos extremos son conocidos de antemano, y por tanto puede comprobarse. Clases de Poligonales Poligonal Abierta Es una línea quebrada de n lados o aquella poligonal cuyos extremos no coinciden. Caminamientos Es una poligonal abierta en la cual sólo se conoce el punto de partida y por eso no es susceptible de comprobación.

17 Errores No se puede medir exactamente ninguna magnitud; por perfectos que sean los procedimientos y aparatos que se empleen; cada medida que se haga estará siempre afectada por un error. Al considerar una magnitud cualquiera debemos distinguir en ella tres valores: valor verdadero, valor observado y valor más probable.

18 Errores Valor verdadero Valor observado Valores Valor más probable
Es el que está exento de todo error; y por lo mismo, será siempre desconocido para nosotros. Valor observado Valores Resulta de la observación o experimentación después de hechas todas las correcciones instrumentales y del medio en que se trabaja Valor más probable Es el que está más se acerca al valor verdadero de acuerdo con las observaciones hechas o medidas tomadas.

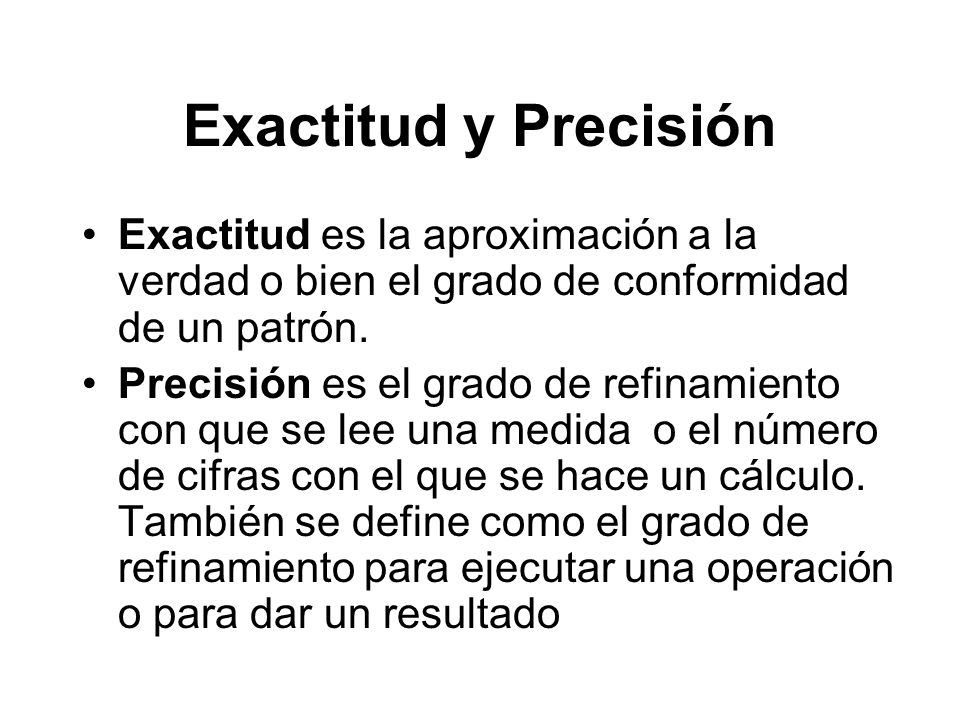

19 Exactitud y Precisión Exactitud es la aproximación a la verdad o bien el grado de conformidad de un patrón. Precisión es el grado de refinamiento con que se lee una medida o el número de cifras con el que se hace un cálculo. También se define como el grado de refinamiento para ejecutar una operación o para dar un resultado

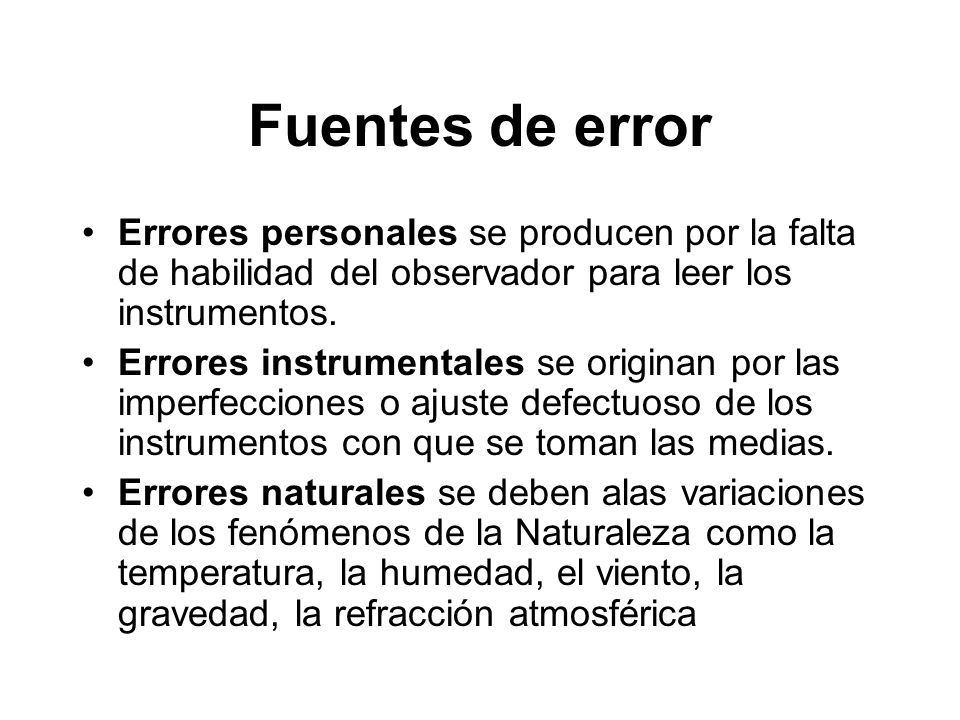

20 Fuentes de error Errores personales se producen por la falta de habilidad del observador para leer los instrumentos. Errores instrumentales se originan por las imperfecciones o ajuste defectuoso de los instrumentos con que se toman las medias. Errores naturales se deben alas variaciones de los fenómenos de la Naturaleza como la temperatura, la humedad, el viento, la gravedad, la refracción atmosférica

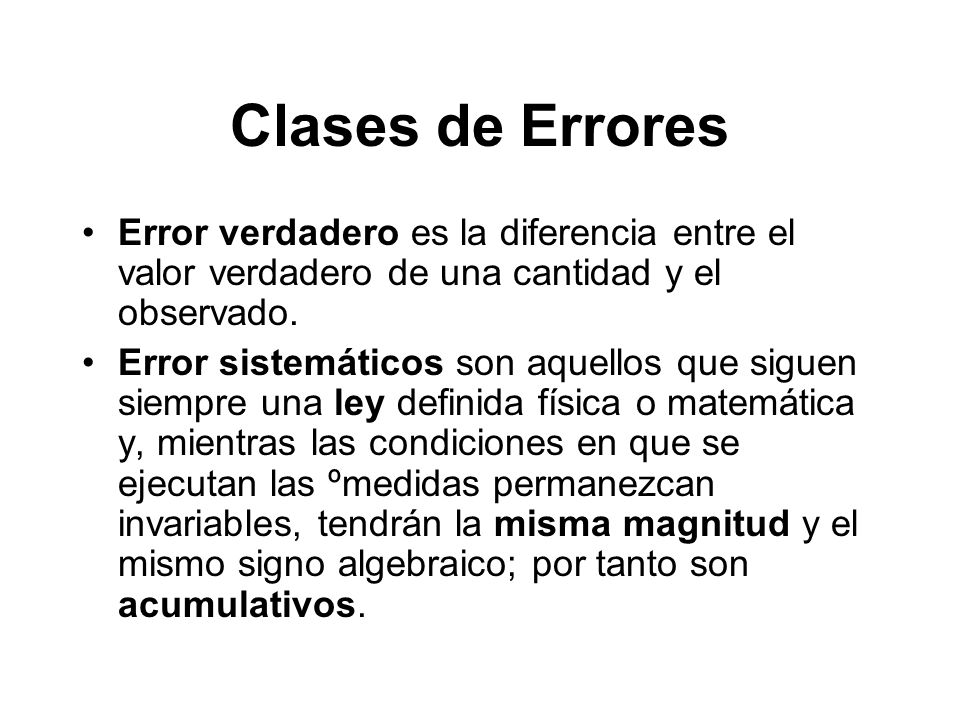

21 Clases de Errores Error verdadero es la diferencia entre el valor verdadero de una cantidad y el observado. Error sistemáticos son aquellos que siguen siempre una ley definida física o matemática y, mientras las condiciones en que se ejecutan las ºmedidas permanezcan invariables, tendrán la misma magnitud y el mismo signo algebraico; por tanto son acumulativos.

22 Clases de Errores Errores accidentales son los que obedecen a una combinación de causas que no alcanza el observador a controlar y para las cuales no es posible obtener correcciones; para cada observación la magnitud y signo algebraico del error accidental dependen del azar y no pueden calcularse.
