1 http://e-ducativa. catedu

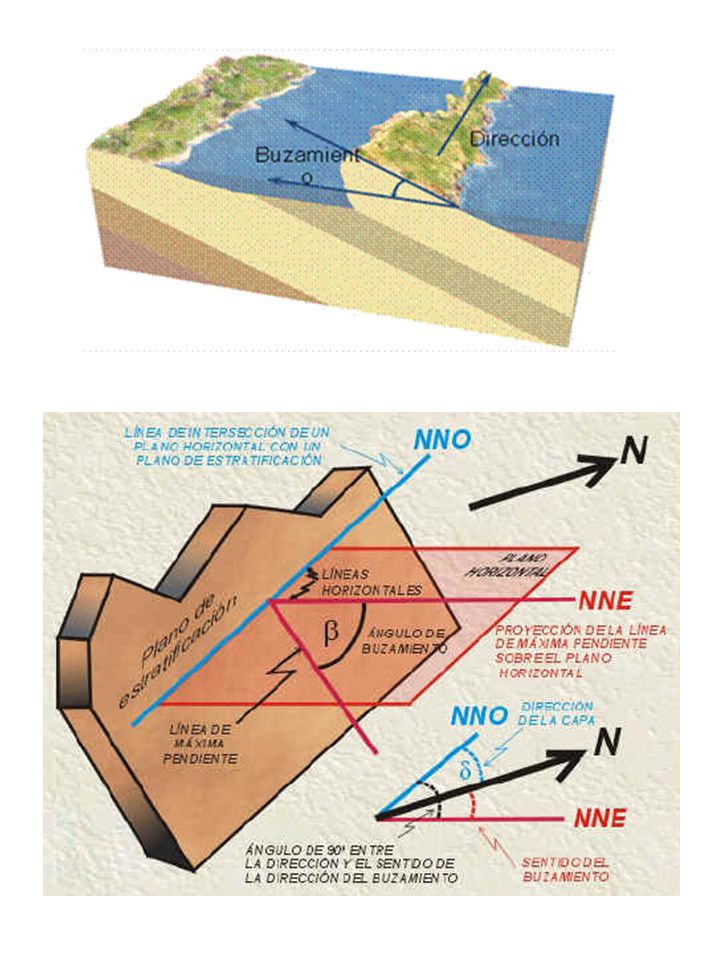

2 http://docentes. educacion. navarra

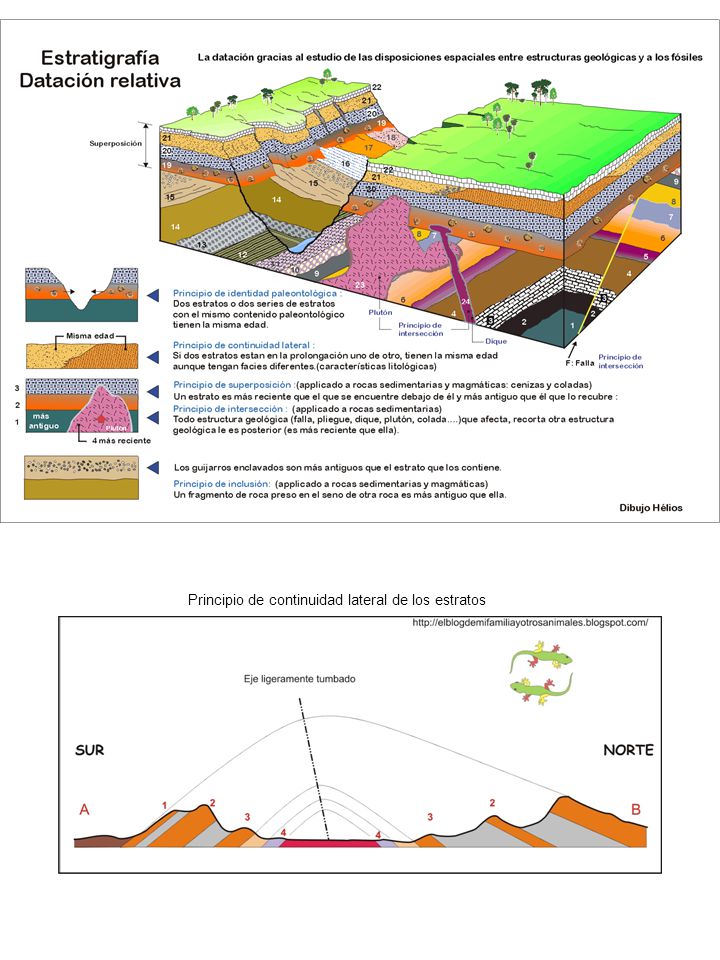

3 Principio de continuidad lateral de los estratos

4 http://cienciasdelatierra. greatnow

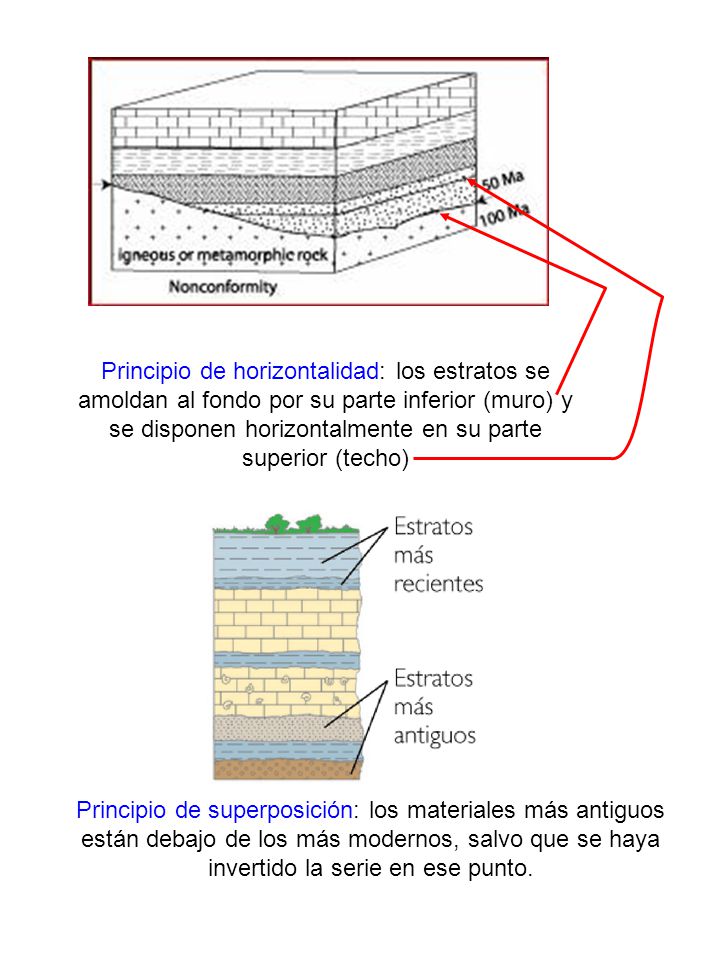

Principio de horizontalidad: los estratos se amoldan al fondo por su parte inferior (muro) y se disponen horizontalmente en su parte superior (techo) Principio de superposición: los materiales más antiguos están debajo de los más modernos, salvo que se haya invertido la serie en ese punto.

5 Principio de sucesión de fenómenos (de antecedencia): los materiales o estructuras más antiguos están afectados por los sucesos más modernos, nunca a la inversa 2º 3º 1º Según este principio, bien evidente, la falla es anterior a los materiales horizontales de arriba, por ejemplo Series concordantes (depósito continuo; estratos con igual historia, paralelos entre sí) Discordancia (depósito no continuo; estratos con diferencias en su historia, generalmente no paralelos entre sí) Inconformidad (contacto de material no sedimentario con material sedimentario depositado encima)

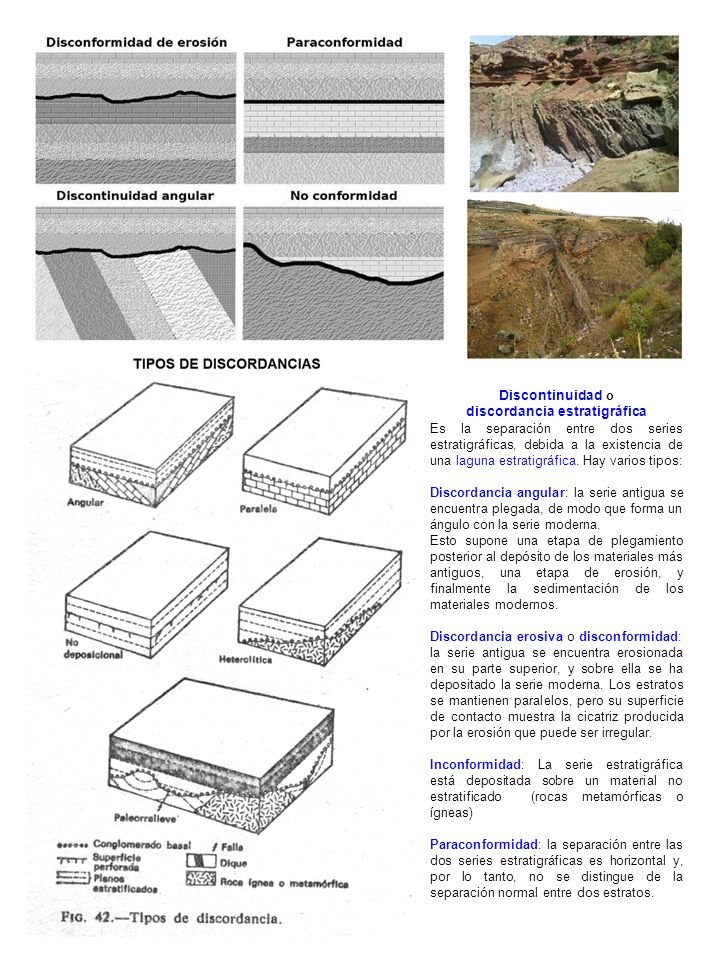

6 discordancia estratigráfica
Discontinuidad o discordancia estratigráfica Es la separación entre dos series estratigráficas, debida a la existencia de una laguna estratigráfica. Hay varios tipos: Discordancia angular: la serie antigua se encuentra plegada, de modo que forma un ángulo con la serie moderna. Esto supone una etapa de plegamiento posterior al depósito de los materiales más antiguos, una etapa de erosión, y finalmente la sedimentación de los materiales modernos. Discordancia erosiva o disconformidad: la serie antigua se encuentra erosionada en su parte superior, y sobre ella se ha depositado la serie moderna. Los estratos se mantienen paralelos, pero su superficie de contacto muestra la cicatriz producida por la erosión que puede ser irregular. Inconformidad: La serie estratigráfica está depositada sobre un material no estratificado (rocas metamórficas o ígneas) Paraconformidad: la separación entre las dos series estratigráficas es horizontal y, por lo tanto, no se distingue de la separación normal entre dos estratos.

7 http://www. monografias

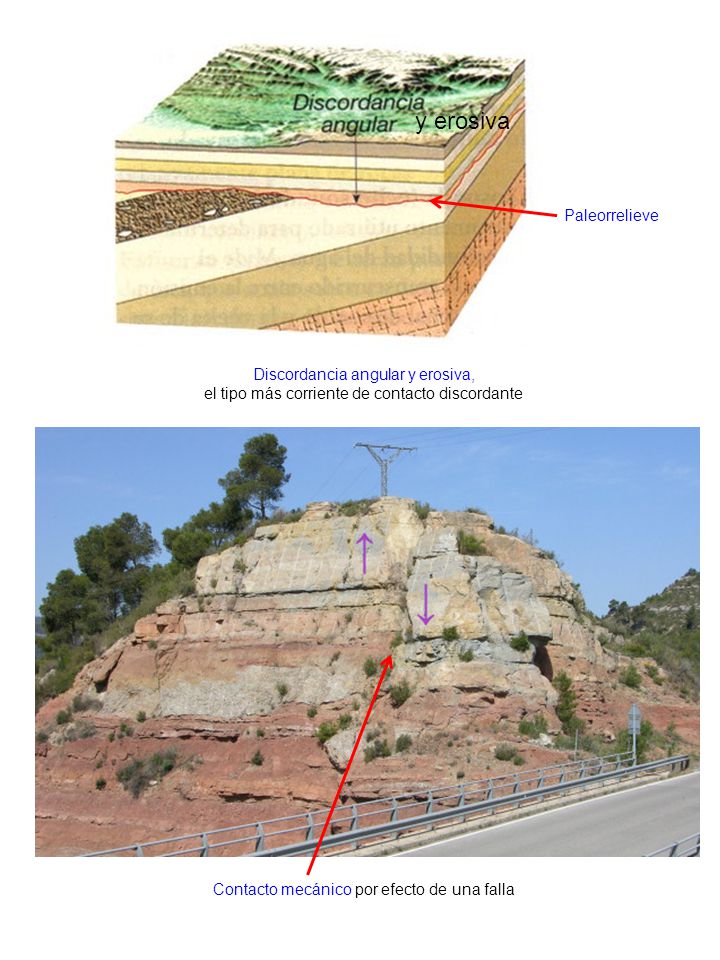

y erosiva Paleorrelieve Discordancia angular y erosiva, el tipo más corriente de contacto discordante Contacto mecánico por efecto de una falla

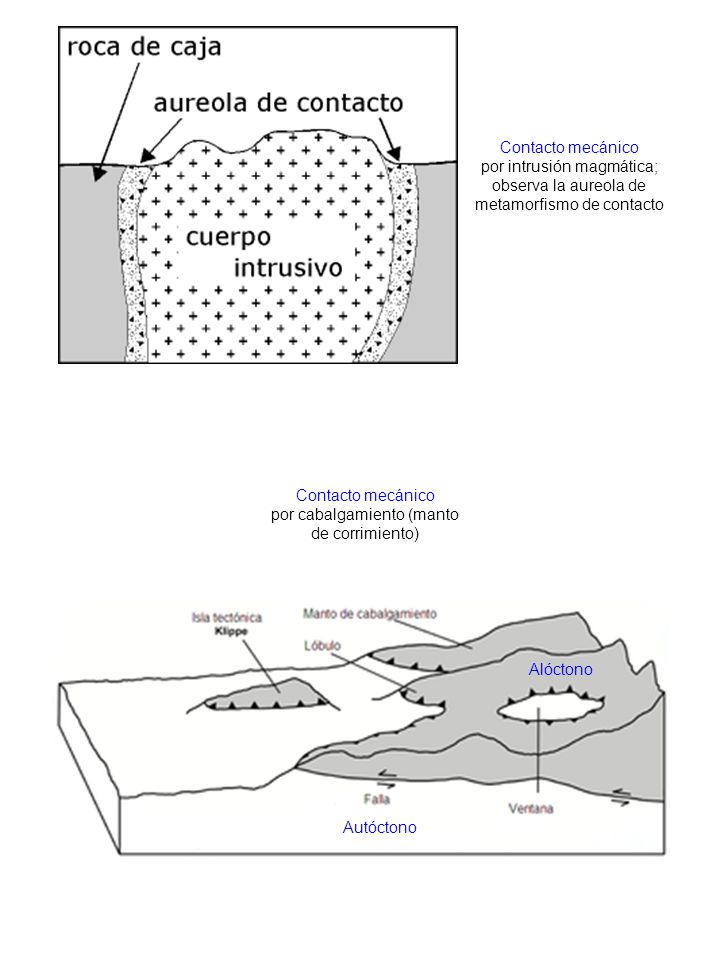

8 por cabalgamiento (manto de corrimiento)
Contacto mecánico por intrusión magmática; observa la aureola de metamorfismo de contacto Contacto mecánico por cabalgamiento (manto de corrimiento) Autóctono Alóctono

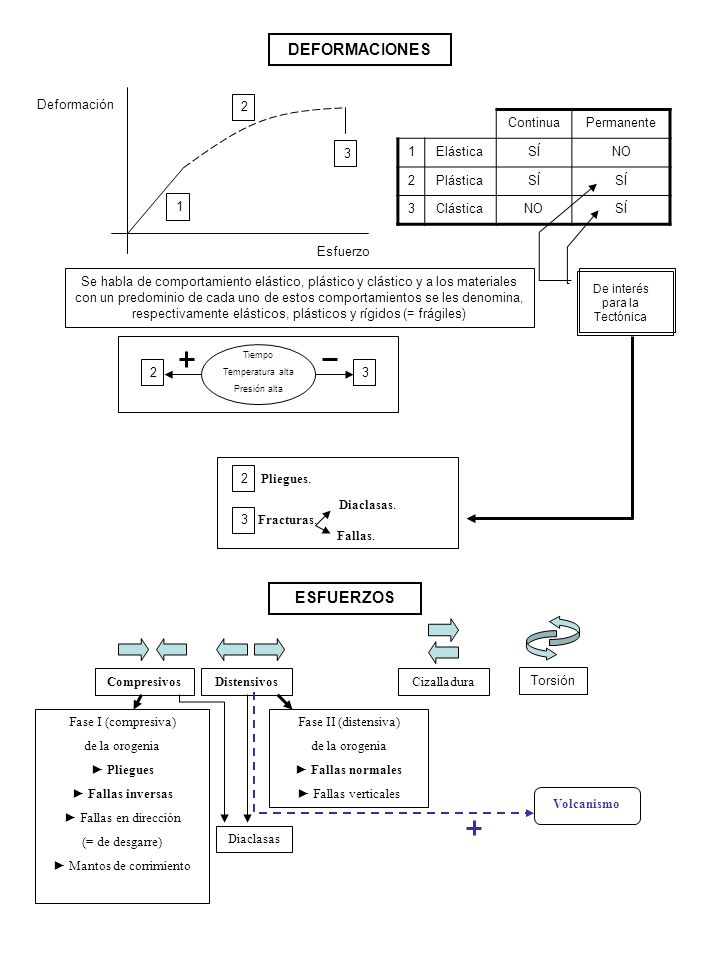

9 DEFORMACIONES ESFUERZOS
Deformación 2 Continua Permanente 1 Elástica SÍ NO 2 Plástica 3 Clástica 3 1 Esfuerzo Se habla de comportamiento elástico, plástico y clástico y a los materiales con un predominio de cada uno de estos comportamientos se les denomina, respectivamente elásticos, plásticos y rígidos (= frágiles) De interés para la Tectónica Tiempo Temperatura alta Presión alta 2 3 Pliegues. 2 Diaclasas. Fracturas. 3 Fallas. ESFUERZOS Compresivos Distensivos Cizalladura Torsión Fase I (compresiva) de la orogenia ► Pliegues ► Fallas inversas ► Fallas en dirección (= de desgarre) ► Mantos de corrimiento Fase II (distensiva) de la orogenia ► Fallas normales ► Fallas verticales Volcanismo Diaclasas

10 http://docentes. educacion. navarra

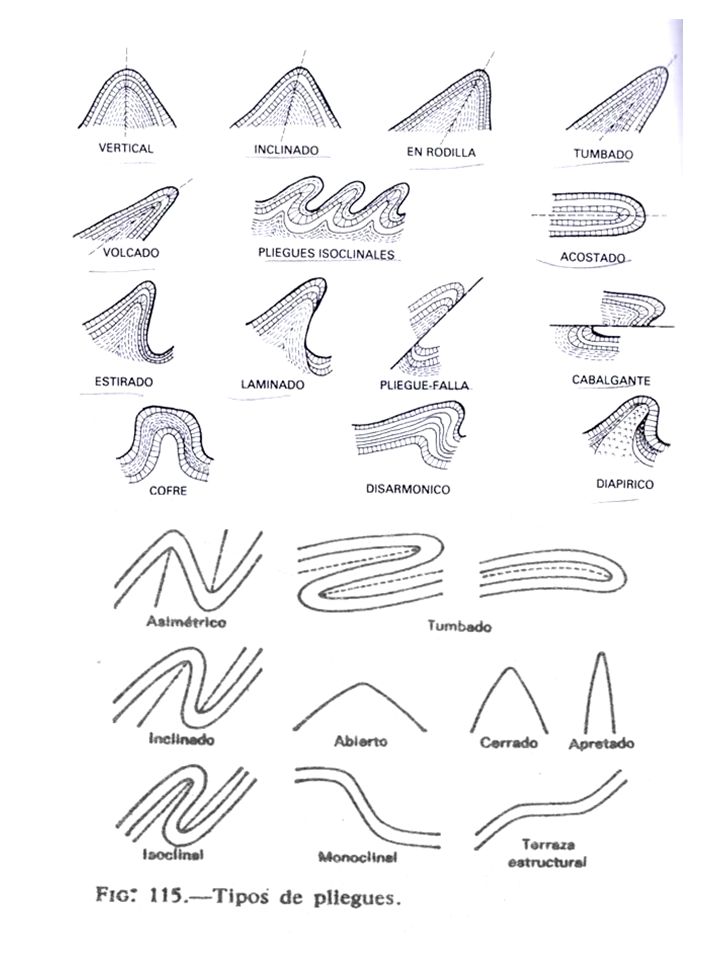

11 http://fresno. pntic. mec

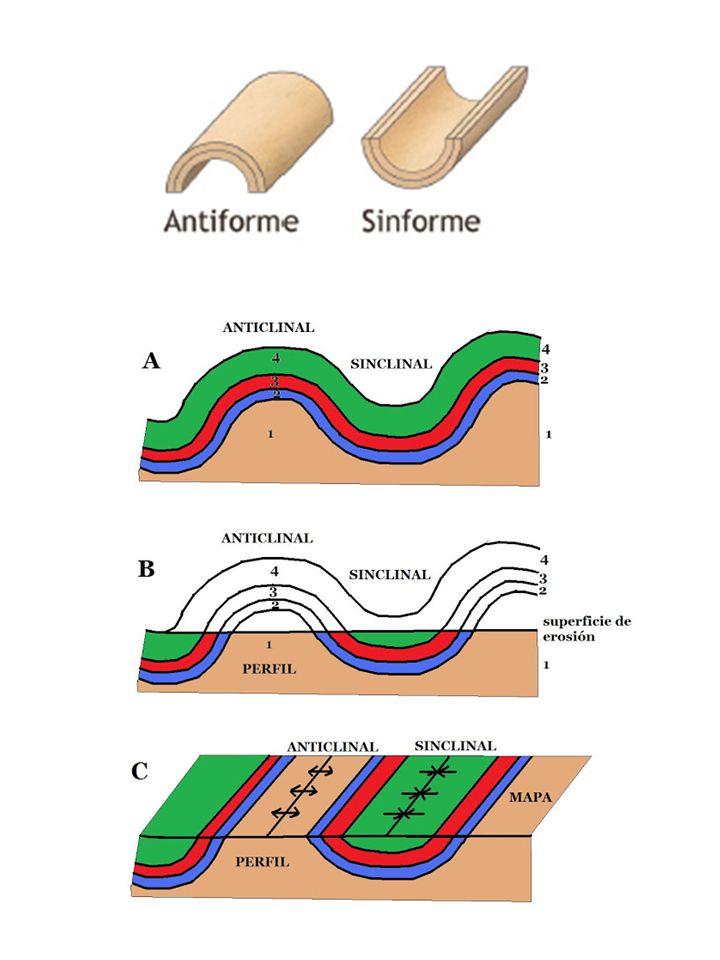

12 http://www. senderosdealicante

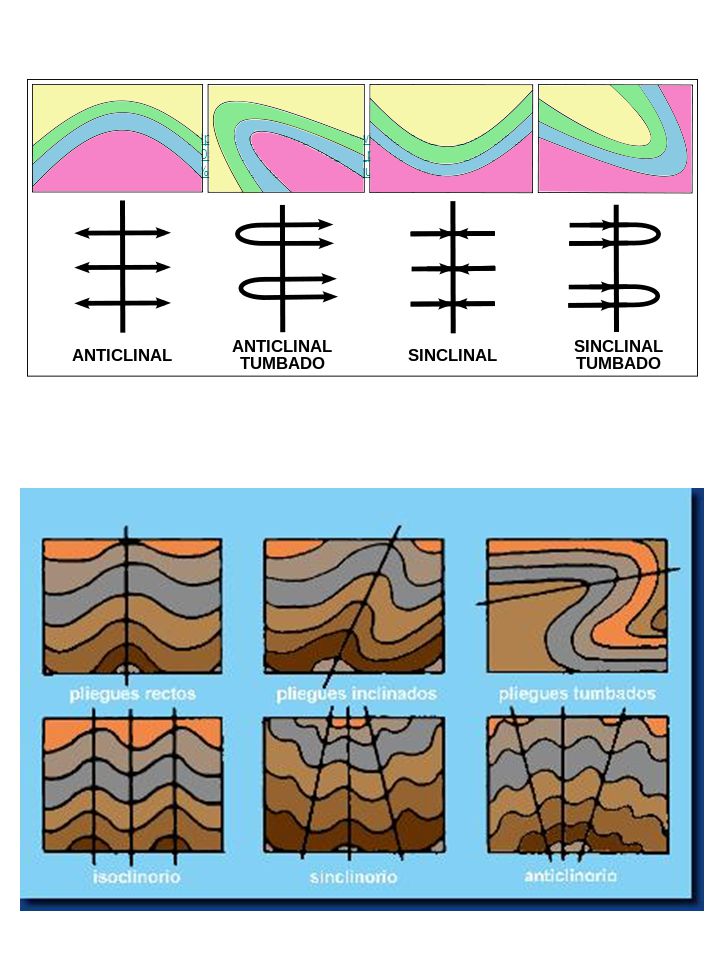

13 http://upload. wikimedia

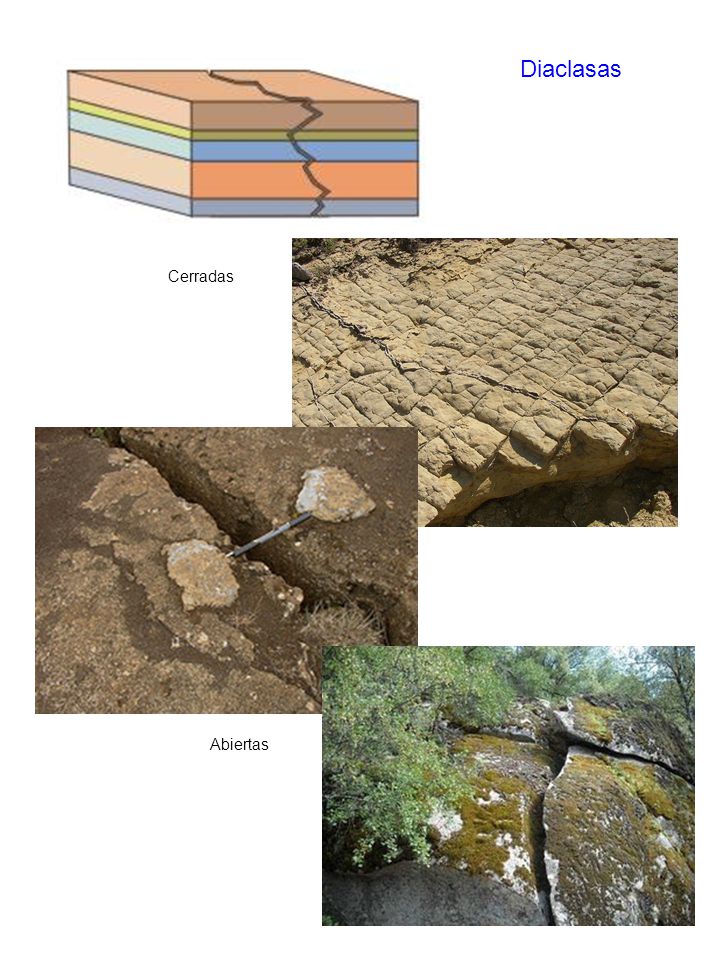

14 Diaclasas Cerradas Abiertas

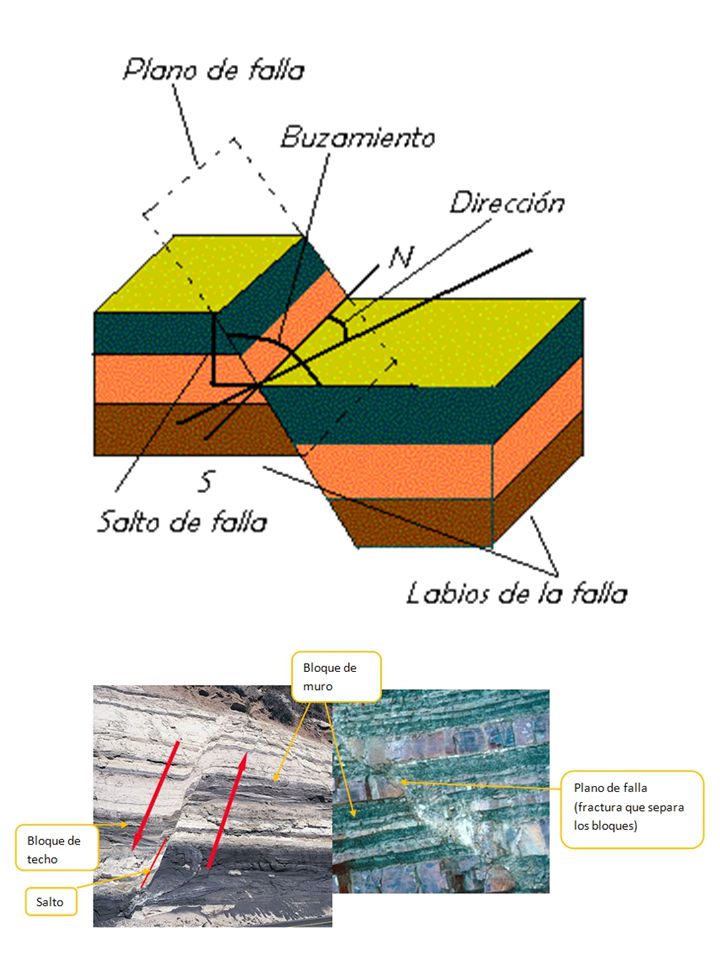

15 http://recursos. cnice. mec

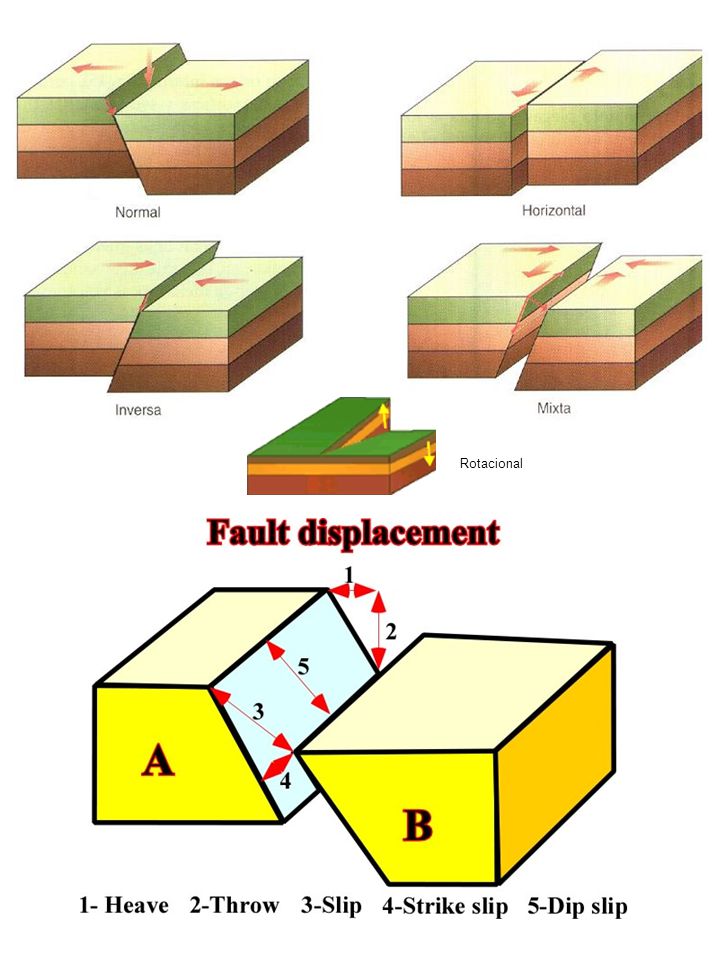

16 http://www. artinaid. com/wp-content/uploads/2013/03/Tipos-de-Fallas
Rotacional

17

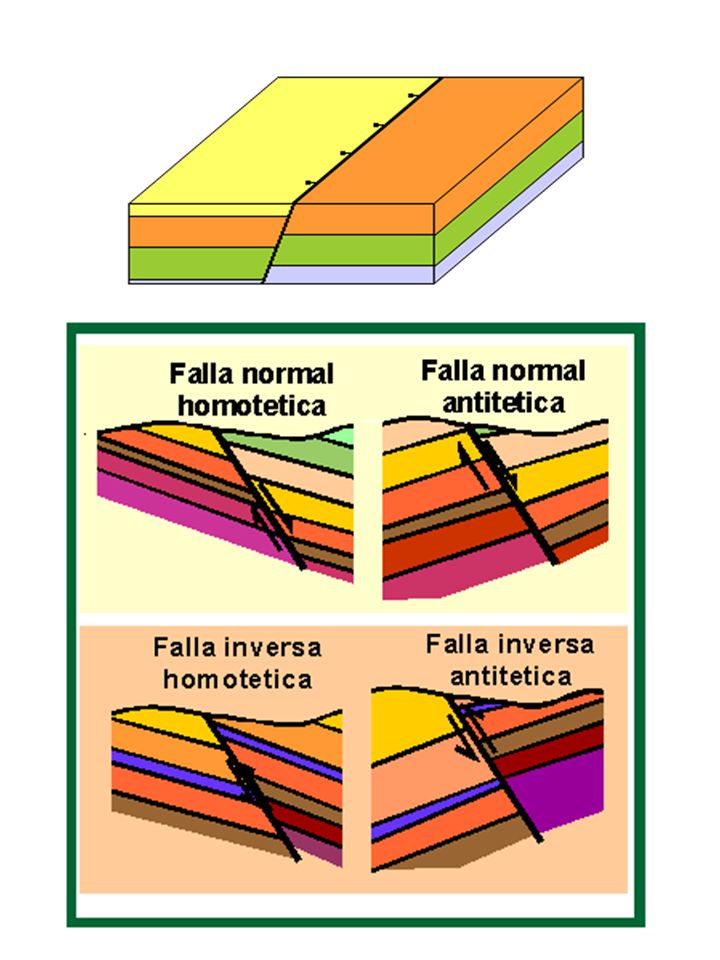

18 http://ies. ginerdelosrios. alcobendas. educa. madrid

19 = pilar tectónico = fosa tectónica
= pilar tectónico = fosa tectónica

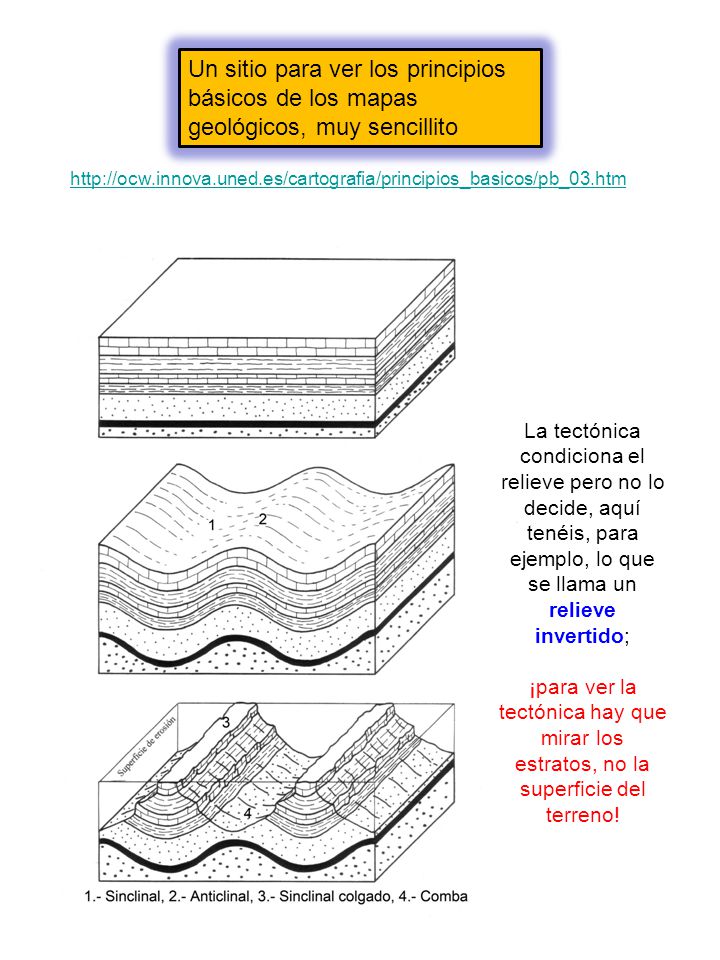

20 Un sitio para ver los principios básicos de los mapas geológicos, muy sencillito
La tectónica condiciona el relieve pero no lo decide, aquí tenéis, para ejemplo, lo que se llama un relieve invertido; ¡para ver la tectónica hay que mirar los estratos, no la superficie del terreno!

21 http://www. geology. ohio-state. edu/~vonfrese/gs100/lect17/xfig17_19

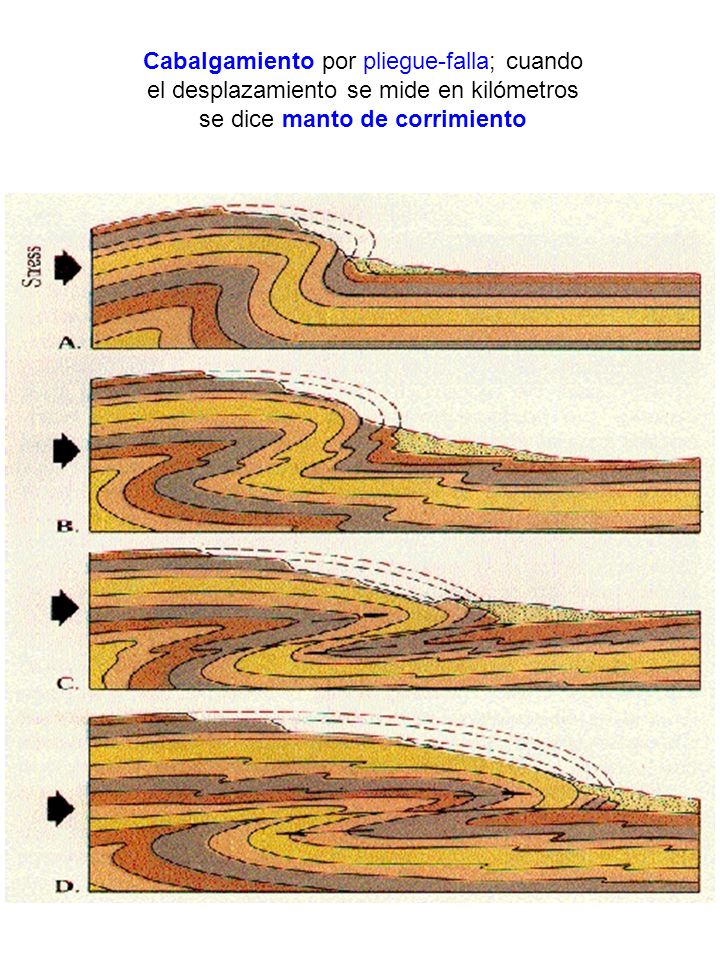

Cabalgamiento por pliegue-falla; cuando el desplazamiento se mide en kilómetros se dice manto de corrimiento
