TRANSMISORES Y GAP FILLER TDT (COMPACTOS)

Presentación del tema: "TRANSMISORES Y GAP FILLER TDT (COMPACTOS)"— Transcripción de la presentación:

1 TRANSMISORES Y GAP FILLER TDT (COMPACTOS)
BTESA TRANSMISORES Y GAP FILLER TDT (COMPACTOS)

2 Vista frontal de los sistemas
SISTEMA DE INTEMPERIE TIPO GAP FILLER CAPACIDAD DE HASTA 9 CANALES DE RF SUPERVISION POR GPRS PROTECCION CON DESCARGADORES PROTECCION CON MAGNETOTERMICOS ©2009 Broad Telecom, S.A.

3 Vista frontal de los sistemas
SISTEMA DE INTERIOR TIPO TRANSMISOR CAPACIDAD DE HASTA 6 CANALES DE RF SUPERVISION POR GPRS O IP PROTECCION CON DESCARGADORES PROTECCION CON MAGNETOTERMICOS REFERNCIA GPS INCORPORADA RECEPTOR DE SATELITE INCORPORADO ©2009 Broad Telecom, S.A.

4 Vista frontal de los sistemas
CONJUNTO GAP FILLER CONJUNTO TRANSMISOR ©2009 Broad Telecom, S.A.

5 Diagrama de interconexión Rx
©2009 Broad Telecom, S.A.

6 Diagrama de interconexión Tx 1
©2009 Broad Telecom, S.A.

7 Diagrama de interconexión Tx 2
©2009 Broad Telecom, S.A.

8 Vista frontal gap filler
©2009 Broad Telecom, S.A.

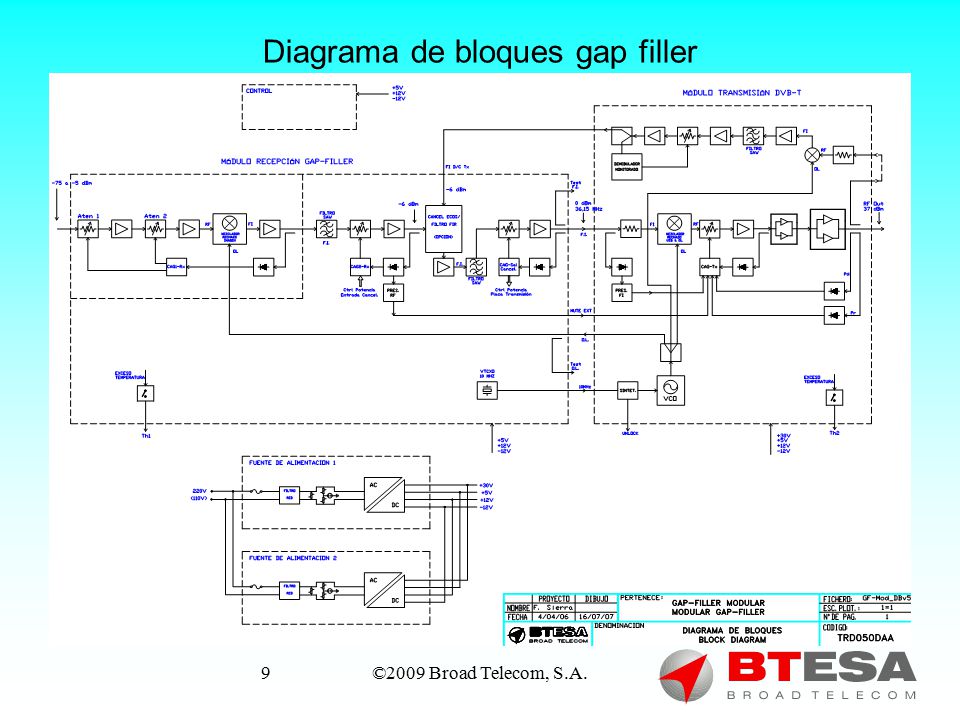

9 Diagrama de bloques gap filler
©2009 Broad Telecom, S.A.

10 Vista frontal transmisor
©2009 Broad Telecom, S.A.

11 Diagrama de bloques transmisor compacto
©2009 Broad Telecom, S.A.
