1 Capítulo 4. Microprocesadres
Asignatura : Sistemas digitales Capítulo 4. Microprocesadres Ing. Luis Paez Rocha

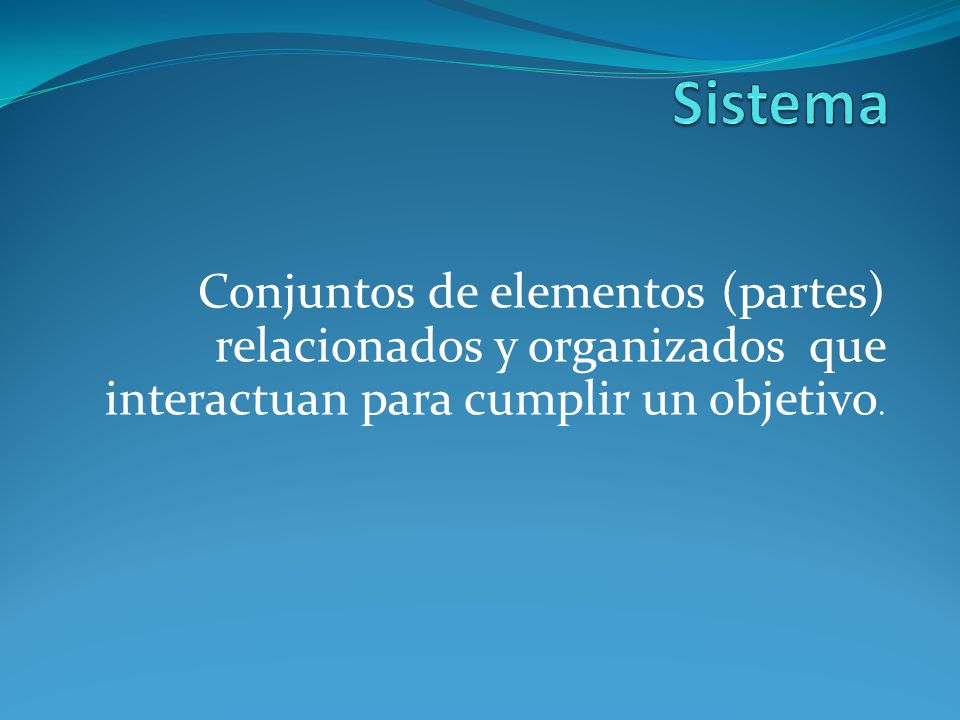

2 Sistema Conjuntos de elementos (partes) relacionados y organizados que interactuan para cumplir un objetivo.

3 Existen sistemas abiertos y cerrados.
Los sistemas abiertos interactúan con el exterior y tienen entradas y salidas (de información, energía, recursos, etc.).

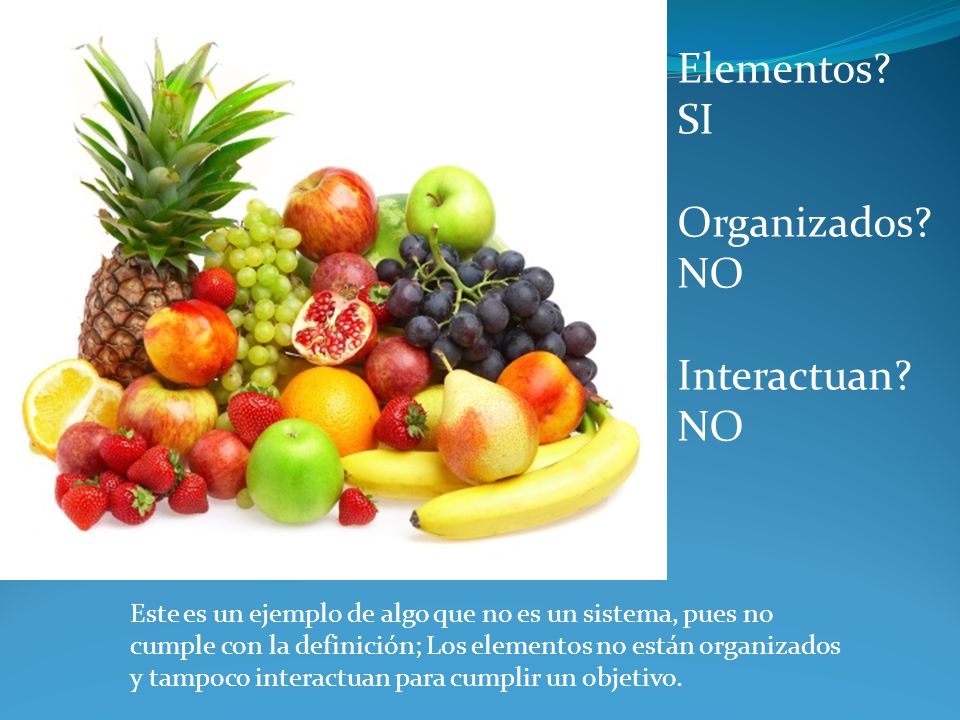

4 Elementos? SI Organizados? NO Interactuan? NO
Este es un ejemplo de algo que no es un sistema, pues no cumple con la definición; Los elementos no están organizados y tampoco interactuan para cumplir un objetivo.

5 Este es un ejemplo de sistema: es un conjunto de elementos organizados que interactúan para cumplir un objetivo.

6 Sistema de representación mediante dígitos (valores discretos)
digital Sistema de representación mediante dígitos (valores discretos)

7 Microprocesadores: Organización

8 Arquitectura de una CPU

9 Set de instrucciones El conjunto o juego de instrucciones de un CPU son los comandos implementados para que puedan ser programados.

10 Tamaño de palabra Velocidad de procesador Memoria caché Núcleos
µP: Características Tamaño de palabra Velocidad de procesador Memoria caché Núcleos

11 µP: Características: Tamaño de palabra
Es el conjunto de bits máximo que un CPU puede procesar como un conjunto. El tamaño de palabra se refleja en el tamaño de los registros. i5: 64 bits Un procesador tiene una arquitectura de 64 bits cuando sus registros internos tienen espacio para almacenar 64 bits.

12 µP: Características: Velocidad
Un múltiplo de la velocidad a la que trabaja el reloj del sistema. i5: 1.06 GHz a 3.6 GHz

13 µP: Características: Memoria caché
Es una memoria muy rápida dedicada a los datos que se solicitan con mayor frecuencia. Existe memoria caché de nivel 1, 2 y 3 i5: Smart Caché de 3, 4, 6, y 8 MB La memoria caché de nivel 3 es importante porque es compartida por todos los nucleos del CPU

14 µP: Características: Núcleos
Los núcleos son procesadores dentro de un CPU Pueden ser físicos o lógicos (hilos) i5: 2 ó 4 núcleos
