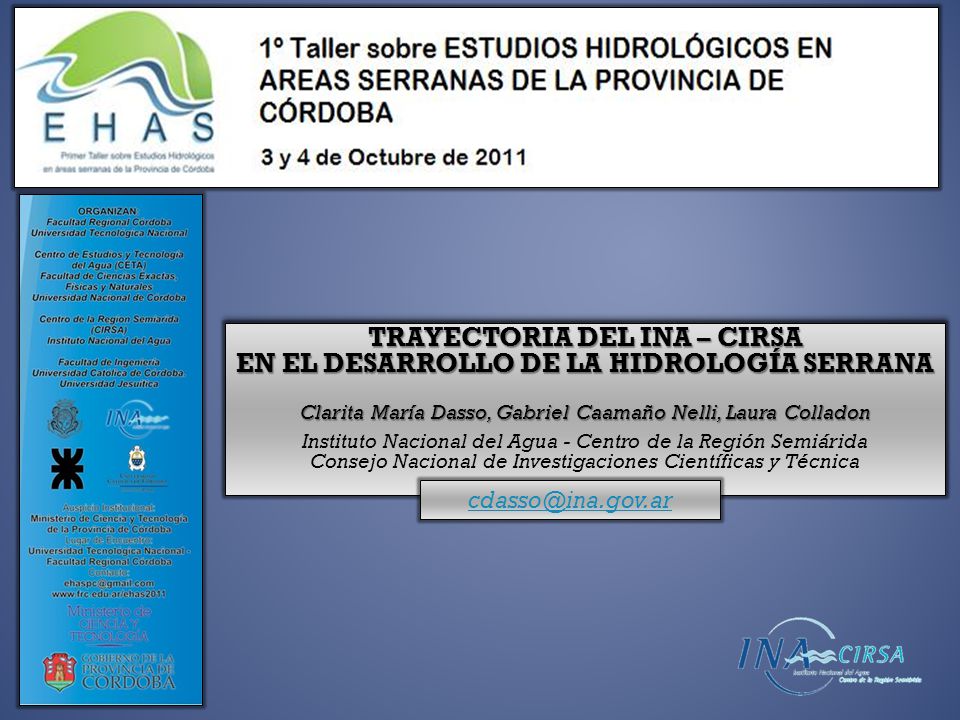

1 TRAYECTORIA DEL INA – CIRSA EN EL DESARROLLO DE LA HIDROLOGÍA SERRANA Clarita María Dasso, Gabriel Caamaño Nelli, Laura Colladon Instituto Nacional del Agua - Centro de la Región Semiárida Consejo Nacional de Investigaciones Científicas y Técnica TRAYECTORIA DEL INA – CIRSA EN EL DESARROLLO DE LA HIDROLOGÍA SERRANA Clarita María Dasso, Gabriel Caamaño Nelli, Laura Colladon Instituto Nacional del Agua - Centro de la Región Semiárida Consejo Nacional de Investigaciones Científicas y Técnica cdasso@ina.gov.ar

2 Objetivo Presentar la labor que el Área Hidrología del Centro de la Región Semiárida del Instituto Nacional del Agua ha desarrollado, en la materia de su competencia, sobre las cuencas de las sierras cordobesas. TRAYECTORIA DEL INA – CIRSA EN EL DESARROLLO DE LA HIDROLOGÍA SERRANA 17 de abril de 1974 (CONICET- INCYTH). 1973 Creado en 1973 INCYTH como INCYTH

3 Se lo agrupó en cinco aspectos temáticos, a saber: a.Medición de variables y procesamiento de información b.Modelación de la transformación lluvia-descarga c.Balance hídrico y estimación de sus componentes d.Evaluación de riesgo de inundaciones y e.Predicción de lluvias máximas Desarrollo

4 a. Medición de variables y procesamiento de información de Programa de Investigaciones Hidrológicas por Cuencas Piloto en Argentina INCYTH- CIHRSA (Responsables : Ing E. Bustamante y el Geól. Carlos Ruibal) Cuenca Piloto Río de La Suela Red histórica de mediciones meteorológicas e hidrológicas (1971-1995) Decenio Hidrológico Internacional (1964-1975 ) Programa Hidrológico Internacional (PHI, 1975) Ciclo Hidrológico Balance Hídrico Objetivo General del Programa: instalar y operar cuencas representativas en las distintas regiones naturales del pais. ( 5 cuencas) PHI-I: 1975-1980 Objetivos de la cuenca Representativa del río de la Suela -Investigación de los distintos tipos de escurrimiento: superficial y subsuperficial -Desarrollo de metodologías de correlación lluvia- descargas -Estudios de erosión y sedimentación hídrica -Capacitación de personal -Extrapolación de resultados a las Cuencas del río Primero (Suquía) y Segundo (Xanaes)

5 a. Medición de variables y procesamiento de información Medición y Procesamiento de datos meteorológicos e hidrometeorológicos Medición y Procesamiento de datos meteorológicos e hidrometeorológicos: precipitación, temperaturas, viento, humedad relativa, radiación, heliofanía, evaporación entre otros. Aforos (líquidos y sólidos) con molinetes :por vadeo (aguas bajas)con torno de orilla (aguas altas) Determinación de curvas h-Q. Procesamiento de datos limnimétricos y Limnigráficos Relevamientos Topográficos. CURSOS CAPACITACIÓN TECNICA EN MEDICIONES HIDROLÓGICAS Y TRATAMIENTO DE DATOS Convenio con la U N Litoral Banco Interamericano de Desarrollo (BID) Decreto 1175/79 I (1978), II (1980), III (1982) IV (1984) V (1986); VI (1996) Medición y Procesamiento de datos Hidrométricos Mas de 1000 aforos en la Estación Hidrométrica de La Suela procesados con el método de la sección media y con el de semisección (formato papel) 1971-1990

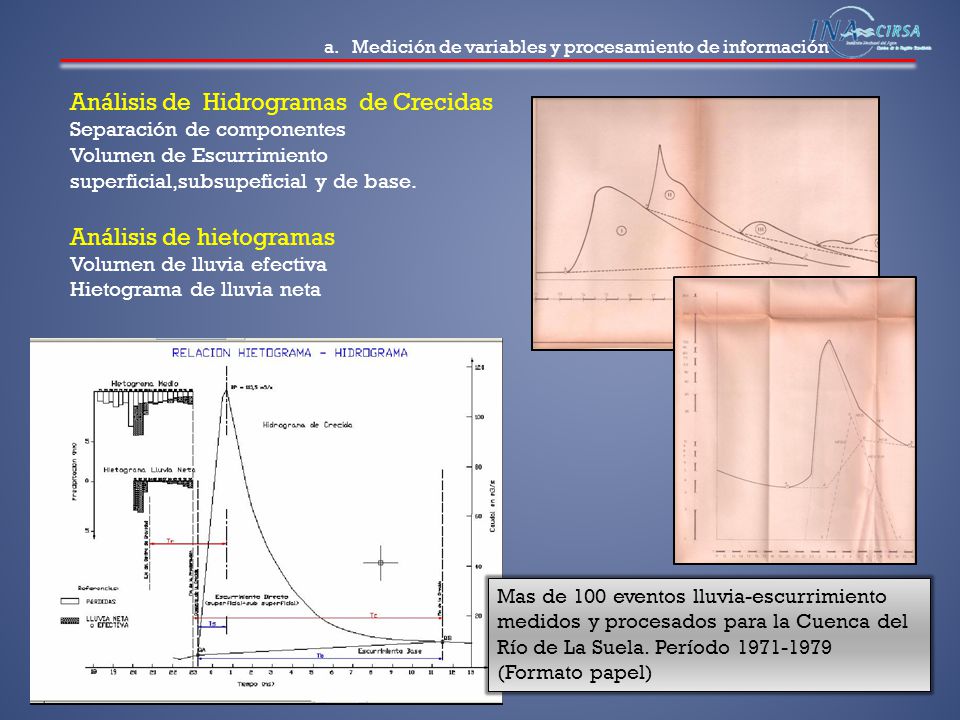

6 a. Medición de variables y procesamiento de información Análisis de Hidrogramas de Crecidas Separación de componentes Volumen de Escurrimiento superficial,subsupeficial y de base. Análisis de hietogramas Volumen de lluvia efectiva Hietograma de lluvia neta Mas de 100 eventos lluvia-escurrimiento medidos y procesados para la Cuenca del Río de La Suela. Período 1971-1979 (Formato papel)

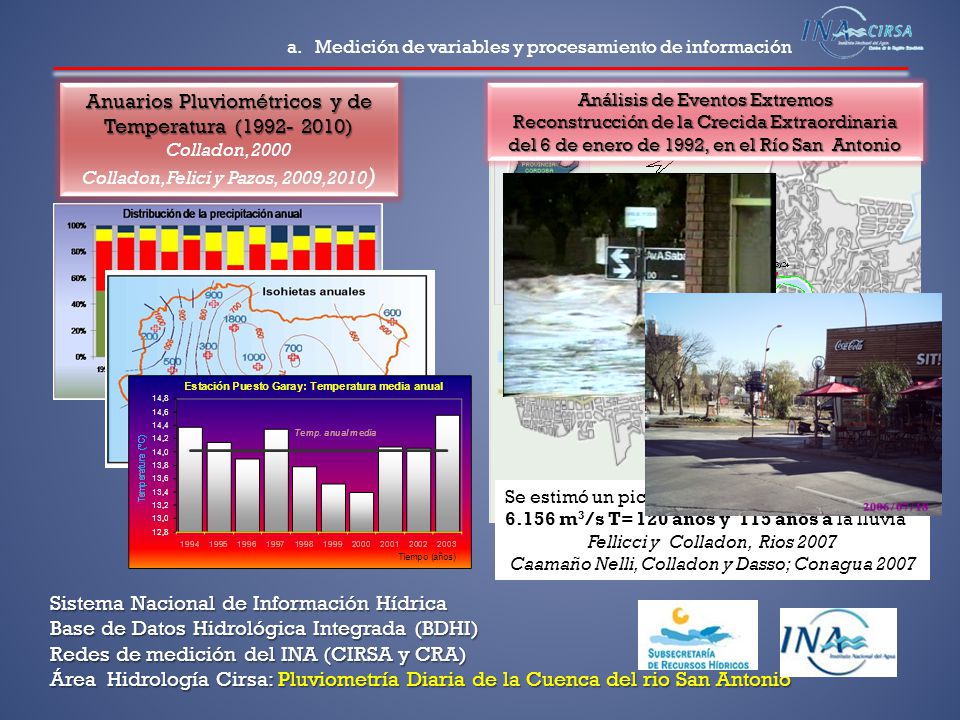

7 a. Medición de variables y procesamiento de información Sistema Nacional de Información Hídrica Base de Datos Hidrológica Integrada (BDHI) Redes de medición del INA (CIRSA y CRA) Área Hidrología Cirsa: Pluviometría Diaria de la Cuenca del rio San Antonio Análisis de Eventos Extremos Reconstrucción de la Crecida Extraordinaria del 6 de enero de 1992, en el Río San Antonio Se estimó un pico de 7,56m; un caudal pico de 6.156 m 3 /s T= 120 años y 115 años a la lluvia Fellicci y Colladon, Rios 2007 Caamaño Nelli, Colladon y Dasso; Conagua 2007 Anuarios Pluviométricos y de Temperatura (1992- 2010) Colladon, 2000 Colladon, Felici y Pazos, 2009,2010 )

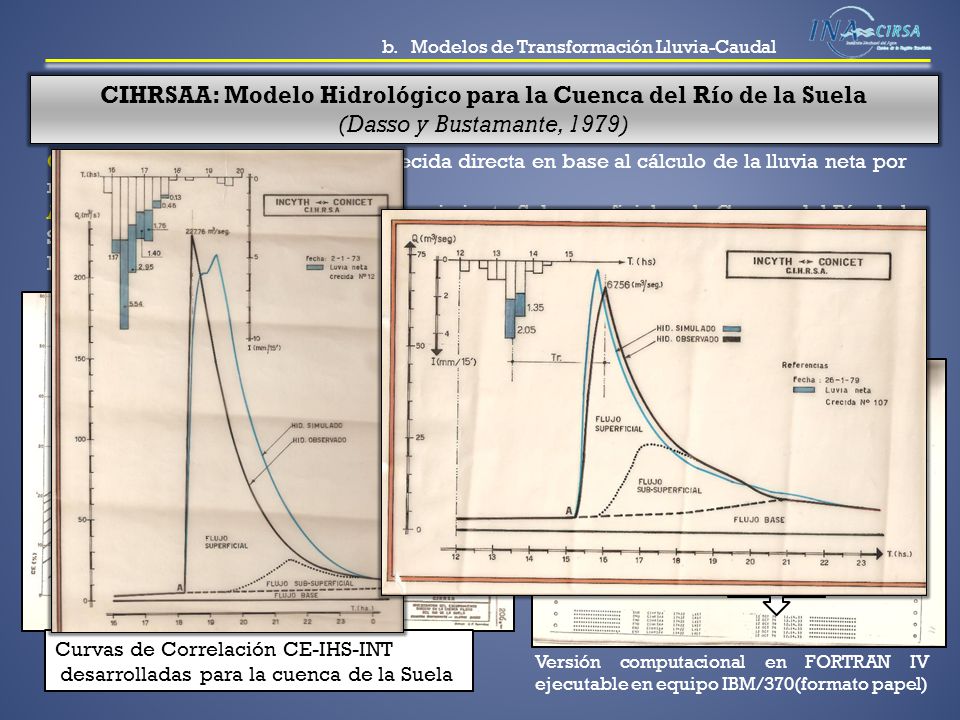

8 b. Modelos de Transformación Lluvia-Caudal CIHRSAA: Modelo Hidrológico para la Cuenca del Río de la Suela (Dasso y Bustamante, 1979) Versión computacional en FORTRAN IV ejecutable en equipo IBM/370(formato papel) 12 oct 79 Objetivo: simular hidrogramas de crecida directa en base al cálculo de la lluvia neta por medio de las curvas CE-IHS-INT Antecedentes: “Investigación del Escurrimiento Subsuperficial en la Cuenca del Río de la Suela (Dasso, 1976-77) “ Investigación del Escurrimiento Directo en la Cuenca del Río de la Suela” (Dasso y Bustamante, IX Congreso Nacional del Agua, San Luis, 1979 ) Curvas de Correlación CE-IHS-INT desarrolladas para la cuenca de la Suela

9 CIHRSAB: Modelo Matemático Hidrológico para Extensión de Series de Caudales (Zamanillo, E; Caamaño Nelli, G. ; Dasso,C. y Da Porta,W. 1991) b. Modelos de Transformación Lluvia-Caudal PID CONICOR 1751/90 Objetivo: Desarrollar algoritmos paramétricos conceptuales para simular los componentes del ciclo hidrológico de una cuenca y aplicarlos a un caso real para constatar su validez. Resultado: un modelo de simulación de los componentes del ciclo hidrológico que permite evaluar la transformación lluvia-caudal en forma continua (semanal) para extender series de caudales. Desarrollo y Calibración Desarrollo y Calibración: Cuenca del Río de La Suela Versión computacional en FORTRAN ejecutable en equipo VAX-DIGITAL compatible con PC-IBM.

10 Modelo BALA: Balance Hidrológico Continuo (Caamaño Nelli y Dasso, 1987) Objetivo Objetivo: Fijar las condiciones iniciales de humedad del suelo al inicio de cada tormenta a fin de aplicar un modelo de infiltración para evaluar pérdidas. Sistema de Desarrollo y Alicación Sistema de Desarrollo y Alicación: Cuenca del Río de la Suela período hidrológico 1972/73 Resultado: Resultado: un modelo de balance seriado que permite estimar flujos de evapotranspiración real, almacenamientos de agua en el suelo y escorrentías de base y superficial, a nivel diario. Versión Computacional: Programa BALA, en FORTRAN, operable en Digital MicroVAX II. (Formato papel) c. Balance hídrico y estimación de sus componentes Modelo Conceptual de balance y almacenamiento de agua en el suelo

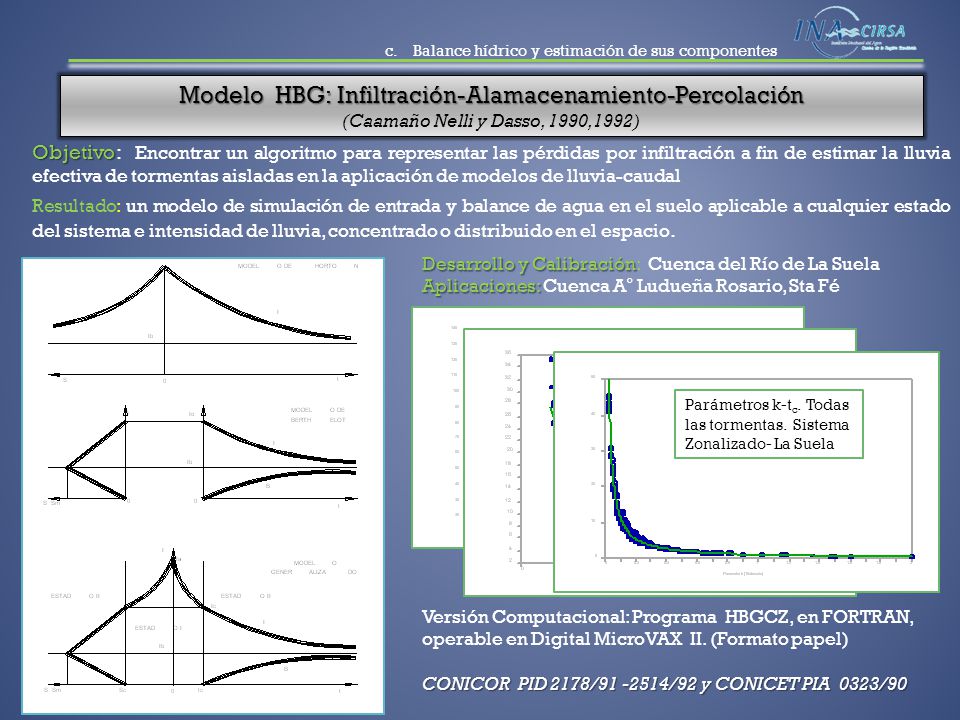

11 Parámetros k-t c. Lluvias concentradas. Sistema Zonalizado – La Suela Parámetros k-t c. Lluvias distribuidas. Sistema Zoanlizado- La Suela Modelo HBG: Infiltración-Alamacenamiento-Percolación (Caamaño Nelli y Dasso, 1990,1992) Parámetros k-t c. Todas las tormentas. Sistema Zonalizado- La Suela Objetivo Objetivo: Encontrar un algoritmo para representar las pérdidas por infiltración a fin de estimar la lluvia efectiva de tormentas aisladas en la aplicación de modelos de lluvia-caudal Resultado: un modelo de simulación de entrada y balance de agua en el suelo aplicable a cualquier estado del sistema e intensidad de lluvia, concentrado o distribuido en el espacio. Versión Computacional: Programa HBGCZ, en FORTRAN, operable en Digital MicroVAX II. (Formato papel) CONICOR PID 2178/91 -2514/92 y CONICET PIA 0323/90 c. Balance hídrico y estimación de sus componentes Desarrollo y Calibración Aplicaciones: Desarrollo y Calibración: Cuenca del Río de La Suela Aplicaciones: Cuenca A° Ludueña Rosario, Sta Fé

12 c. Balance hídrico y estimación de sus componentes Planteo de Modelos para Balance Hídrico Superficial en Cuencas y Lagos Embalse Los Molinos Balance Seriado Mensual ene 1981- abr 1987 (Piccolo y Dasso, 2003) Embalse San Roque Balance Seriado Mensual jul 1969 – Nov 1976 (Taravella y Caamaño Nelli, 2002)

13 Geometría Hidrológica: La Curva de Descarga para Cursos No Aforados d. Evaluación de riesgo de inundaciones Verificación en el mundo real de las Teorías Geomorfológica (Dasso,1981,1983) y Geomorfoclimática (Caamaño Nelli,1981,1983) del HUI la Cuenca del río de La Suela Hidrología de Cursos Naturales como Función de la Geometría del Cauce (1983-1985) Dasso y Bertoni, 1985 Caamaño Nelli, 1985 Caamaño Nelli y Zimmermann; 1993 Identificación del Umbral de desborde (bankfull) Modelación Geomorfoclimática de Sistemas Hidrológicos (1981-1983)

14 d. Evaluación de riesgo de inundaciones Mapas de Riesgo con Recurrencia Asociada: Embalse San Roque Relación Q-d-T, para embalse San Roque estimada con un modelo de enfoque similar al Modelo DIT Caamaño Nelli y Catalini, 2002 Predicción de crecientes lacustres

15 d. Evaluación de riesgo de inundaciones Mapas de Riesgo con Recurrencia Asociada: Embalse Los Molinos Relación Q-d-T, para embalse Los Molinos estimada con un modelo de enfoque similar al Modelo DIT Caamaño Nelli y Catalini, 2005 Predicción de crecientes lacustres

16 Riesgo en riberas inundables de ríos serranos Sección transversal de un río. Umbrales físicos y legales Sección vado río San Antonio Trazado del LO, las Tz y los puntos que alcanzarían las crecidas de T= 25, 100 y 500 años. Índice de riesgo de la sección d. Evaluación de riesgo de inundaciones Colladon y Caamaño Nelli, 2009

17 La disponibilidad y el acceso al agua y a sus usos constituyen un derecho humano: universal, indivisible, imprescriptible, individual y colectivo. El agua es un símbolo real del carácter sagrado que nuestras sociedades atribuyen a la vida. Primer Principio del Manifiesto del Agua para el Siglo XXI Ricardo Petrella Palabras del Agua Zaragoza 2008
