Diagnóstico de ensayos hidráulicos

Presentación del tema: "Diagnóstico de ensayos hidráulicos"— Transcripción de la presentación:

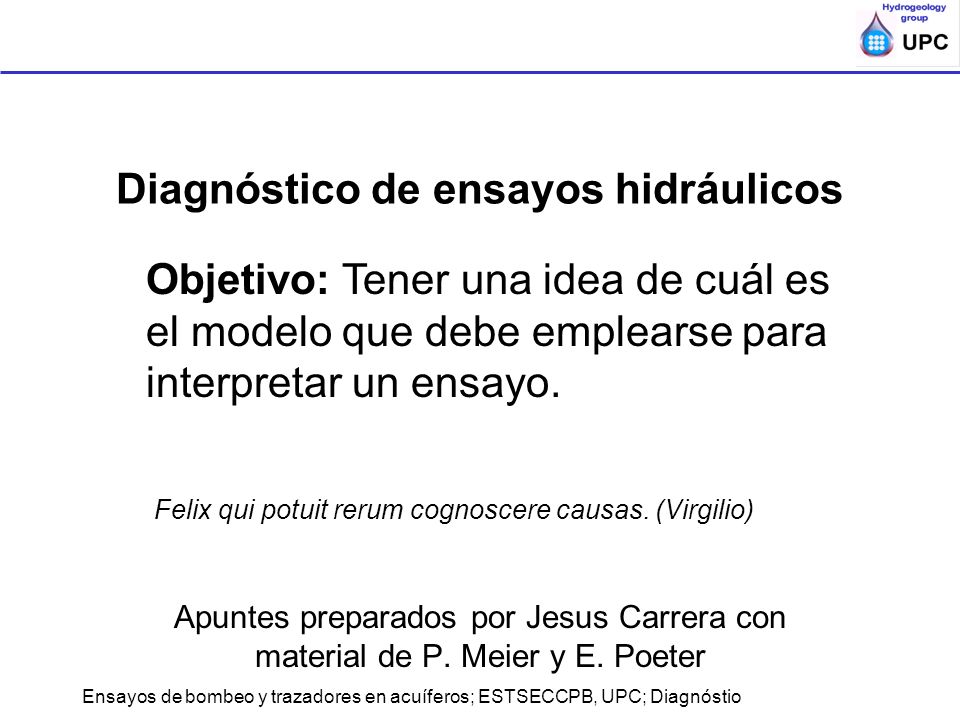

1 Diagnóstico de ensayos hidráulicos
Objetivo: Tener una idea de cuál es el modelo que debe emplearse para interpretar un ensayo. Felix qui potuit rerum cognoscere causas. (Virgilio) Apuntes preparados por Jesus Carrera con material de P. Meier y E. Poeter Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

2 Principios generales El modelo debe ser tan sencillo como se pueda (ppio de parsimonia), pero no más (A. Einstein). Utilizar información diversa, tanto cuantitativa (Q, h, geofísica, C) como cualitativa (geología, geofísica, C) Probar muchos modelos (“si supiesemos lo que estabamos haciendo, no se llamaría investigación”, A. Einstein) Documentar Lo óptimo es enemigo de lo bueno: ACABAR Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

3 Método Revisar información geológica a priori y conjeturar modelo (las gráficas solas son insuficientes para definirlo) Preparar todas las gráficas s vs t log-s vs log-t s vs log-t; ds/dlogt vs log-t Log(ds/dlogt) vs log-t Mirar todas las gráficas de manera conjunta (hay efectos que se ven mejor en unas gráficas que en otras) Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

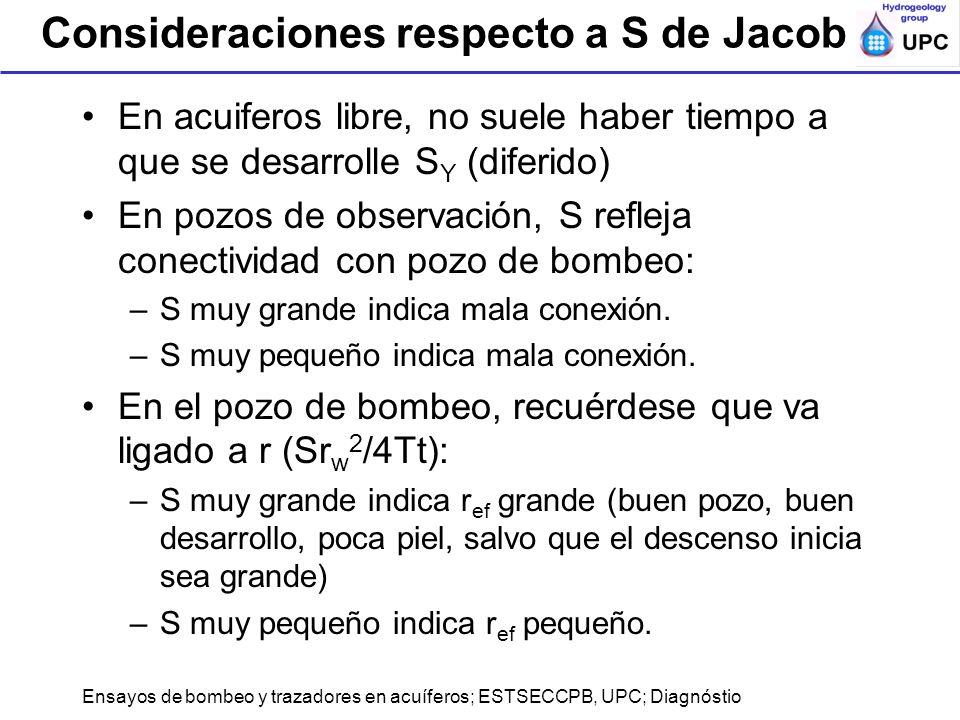

4 Consideraciones respecto a S de Jacob
En acuiferos libre, no suele haber tiempo a que se desarrolle SY (diferido) En pozos de observación, S refleja conectividad con pozo de bombeo: S muy grande indica mala conexión. S muy pequeño indica mala conexión. En el pozo de bombeo, recuérdese que va ligado a r (Srw2/4Tt): S muy grande indica ref grande (buen pozo, buen desarrollo, poca piel, salvo que el descenso inicia sea grande) S muy pequeño indica ref pequeño. Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

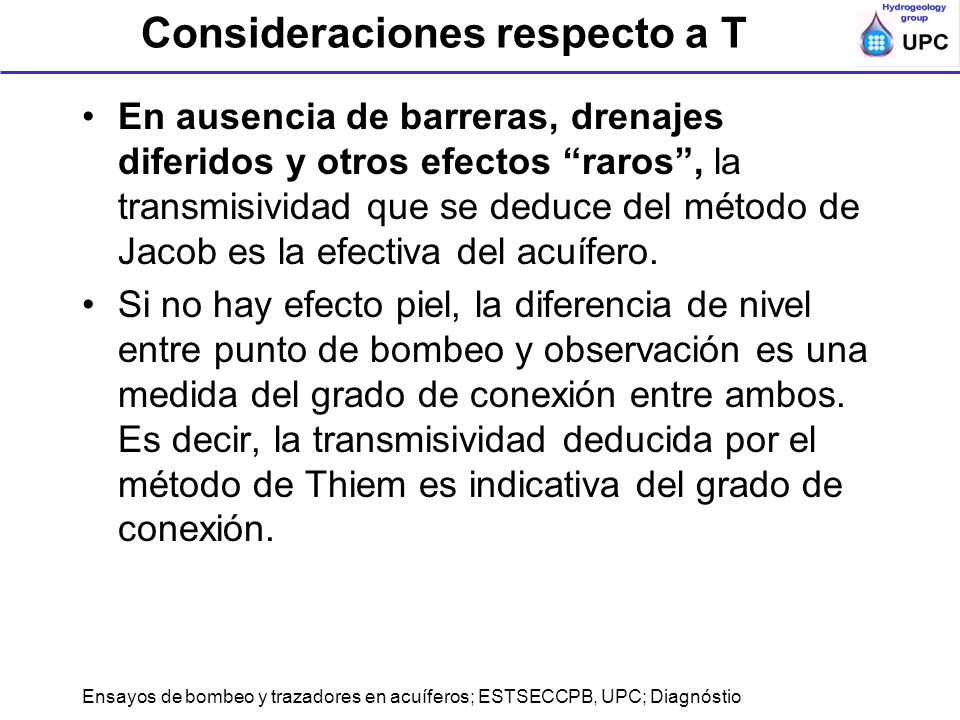

5 Consideraciones respecto a T
En ausencia de barreras, drenajes diferidos y otros efectos “raros”, la transmisividad que se deduce del método de Jacob es la efectiva del acuífero. Si no hay efecto piel, la diferencia de nivel entre punto de bombeo y observación es una medida del grado de conexión entre ambos. Es decir, la transmisividad deducida por el método de Thiem es indicativa del grado de conexión. Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

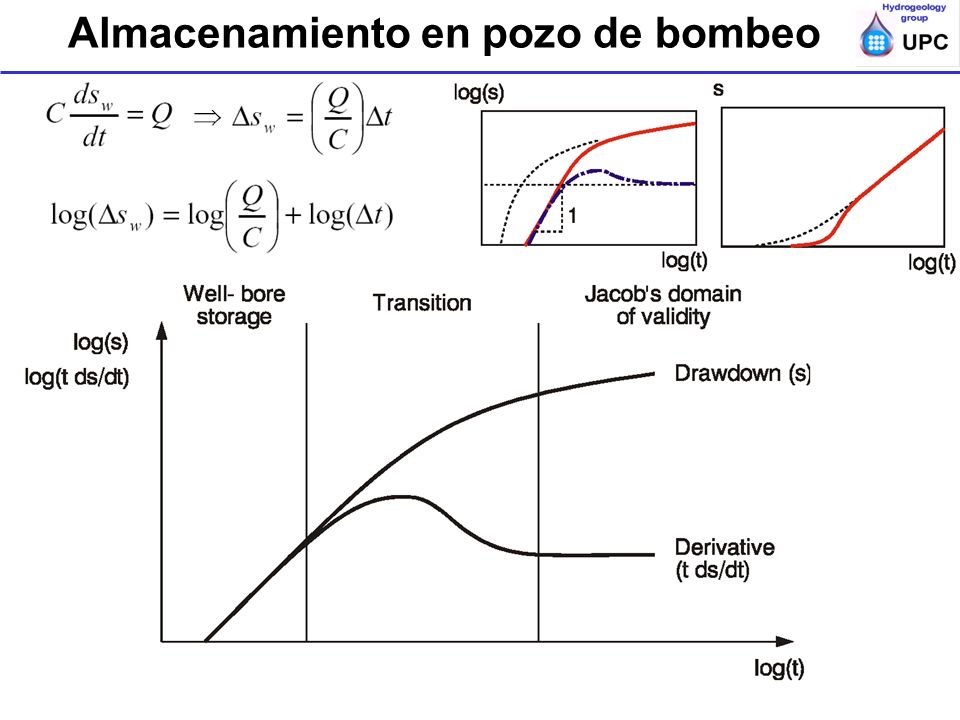

6 Almacenamiento en pozo de bombeo
Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

7 Contornos Borde de recarga (nivel fijo) Borde impermeable
Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

8 Piel y almacenamiento en pozo
Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

9 Drenaje diferido Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

10 Identificación de la dimensión de flujo

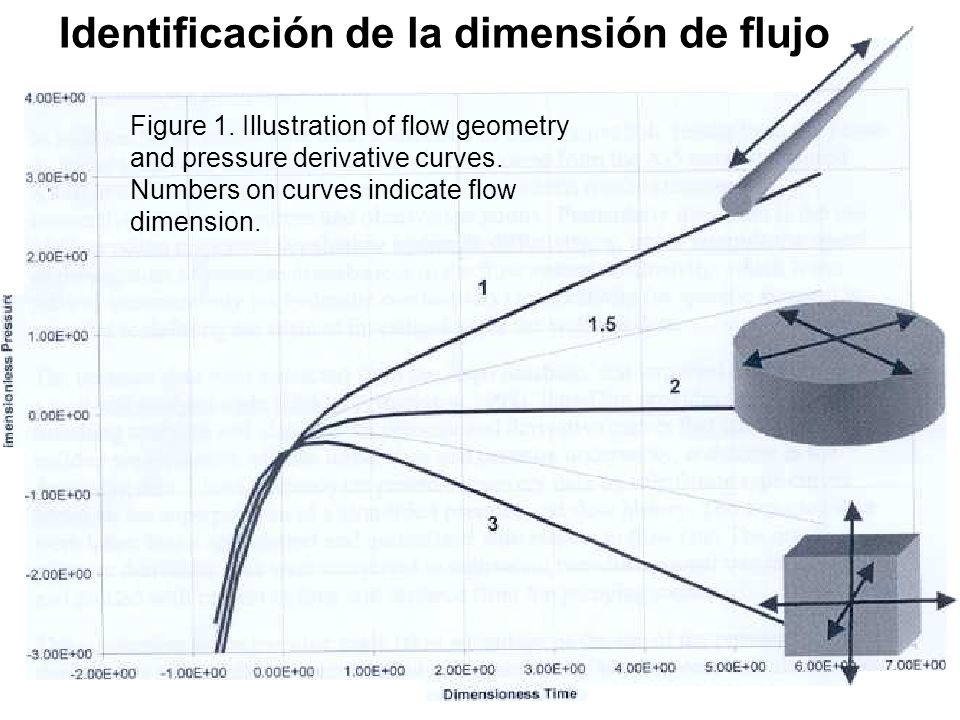

Figure 1. Illustration of flow geometry and pressure derivative curves. Numbers on curves indicate flow dimension. Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio

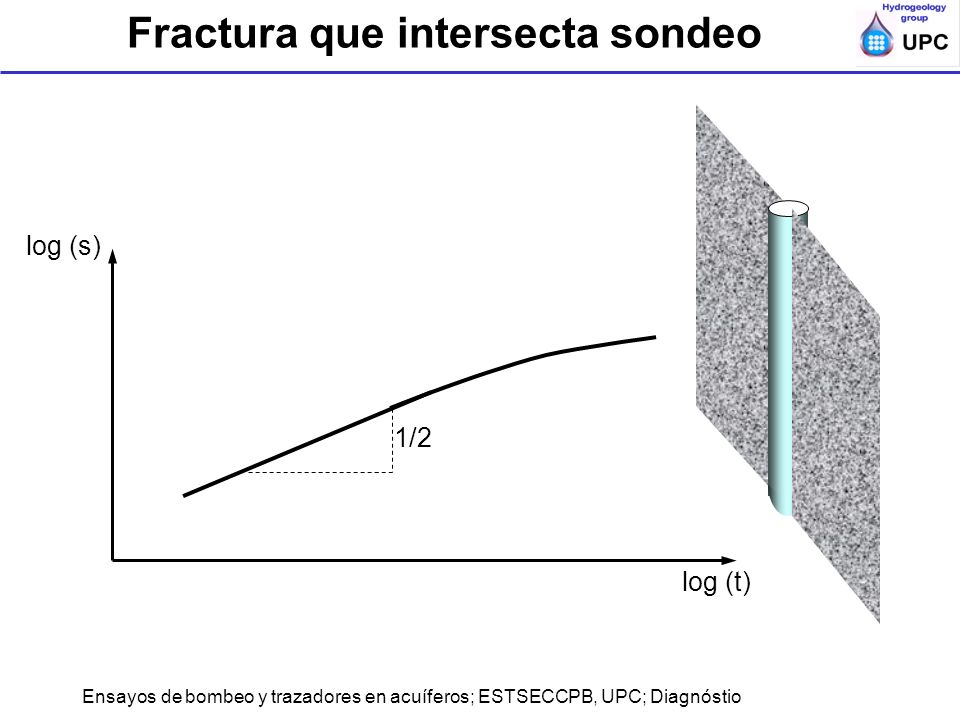

11 Fractura que intersecta sondeo
1/2 log (s) log (t) Ensayos de bombeo y trazadores en acuíferos; ESTSECCPB, UPC; Diagnóstio
