TEMARIO Introducción: objetivo de este seminario.

Presentación del tema: "TEMARIO Introducción: objetivo de este seminario."— Transcripción de la presentación:

1

2 TEMARIO Introducción: objetivo de este seminario.
Tipos de puertos y explicación de su s usos: TCP. UDP. RTSP. SMTP. SSH. Telnet. ¿Qué puertos usan los equipos de Hikvision normalmente? ¿Qué puertos usan los equipos de Paradox normalmente? NAT/UPnP. Ejemplo de redes LAN y WiFi. Soluciones de conectividad. Router: ¿Qué es? ¿Qué hace? NAT/PORT FORWARDING. DMZ. Ejemplos de configuración de puertos. Ejemplos de escenarios: Modem>Router > Switch > Equipo. Modem>Router > Router > Switch > Equipo. Modem/Router > Switch > AP WiFi > Repetidor WiFi > Equipo. Errores frecuentes y resolución de ellos. Introducción: objetivo de este seminario. ¿Qué es una dirección IP? ¿Qué es una máscara de sub red? Ejemplos de redes según sus máscaras. Herramientas: Ipconfig/PING. Qué es el Gateway/Puerta de enlace? Ejemplos de conectividad con y sin puerta de enlace configurada. Qué es el protocolo DNS? Formato de una dirección DNS y diferencia del formato Socket Address. Herramienta NSLookup, comprobar que se resuelva una dirección DNS. DDNS: ¿Qué es?, ¿Qué relación tiene con el loopback? DHCP: ¿Qué es?¿Qué hace? Ejemplos de configuración en un DVR. Ejemplos de configuración en un iVMS-4200. Ejemplos de configuración en un IP-150, Utilización del IPExploring tools de Paradox.

3 Introducción: objetivo de este seminario.
Orientar: La idea principal es adquirir los conocimientos básicos para enfrentar una instalación donde hay equipamiento de red. Fundamentos: Que se tenga una idea de qué son los parámetros más comunes que se puedan encontrar relacionado con redes. Lenguaje simple: Mediante ejemplos y explicaciones sin ir a puntos que no suman al instalador.

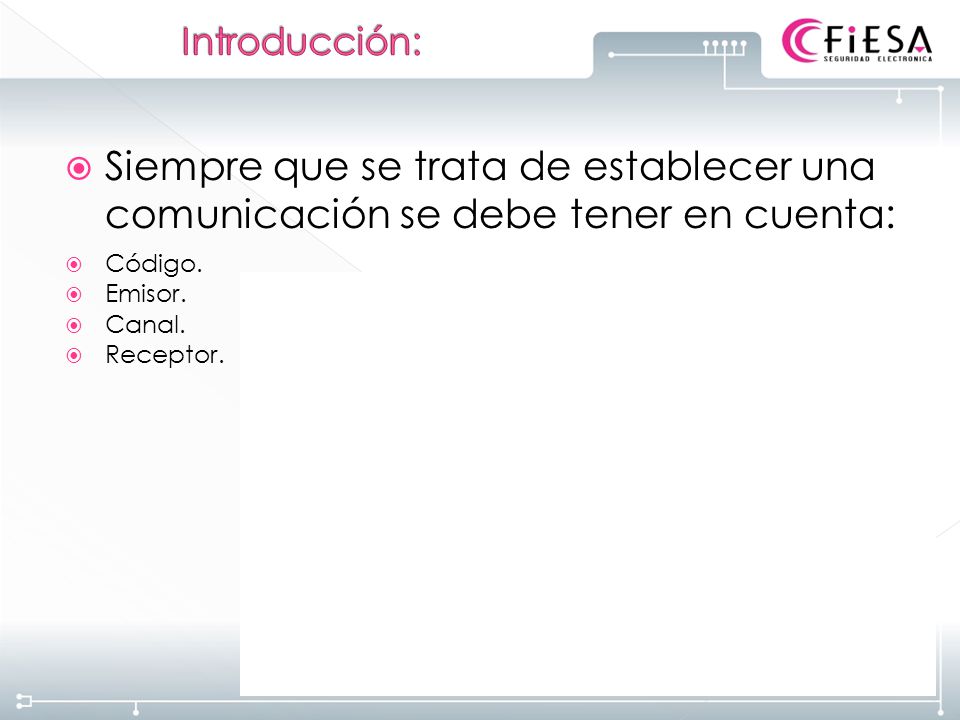

4 Introducción: Siempre que se trata de establecer una comunicación se debe tener en cuenta: Código. Emisor. Canal. Receptor.

5 Introducción: Siempre que se trata de establecer una comunicación se debe tener en cuenta: Código. Emisor. Canal. Receptor.

6 Introducción: Siempre que se trata de establecer una comunicación se debe tener en cuenta: Código. Emisor. Canal. Receptor.

7 ¿Qué es una dirección IP?
Es importante que el número de IP no se repita dentro de la red ya que esto creará problemas de comunicación con los dispositivos involucrados. En una red que trabaja bajo el protocolo de Internet (IP), toda equipo necesita un número de identificación para poder comunicarse con otros dispositivos. La dirección IP es un número formado por 4 partes (octetos). Cada una de estas partes puede ir de 0 a 255, por ejemplo:

8 ¿Qué es una dirección IP? Ejemplo de red simple.

9 ¿Qué es una máscara de sub red?
Una máscara de sub-red define cuantos host (direcciones IP) tiene la red donde se está trabajando. Si la dirección se encuentra fuera del rango, a través de la máscara de sub-red el host sabrá que debe buscar esa dirección en otra red. La máscara de sub-red consta de 2 partes, la primera parte nos va a decir a qué red pertenece el host, la segunda parte dice las direcciones disponibles para la red donde se trabaja.

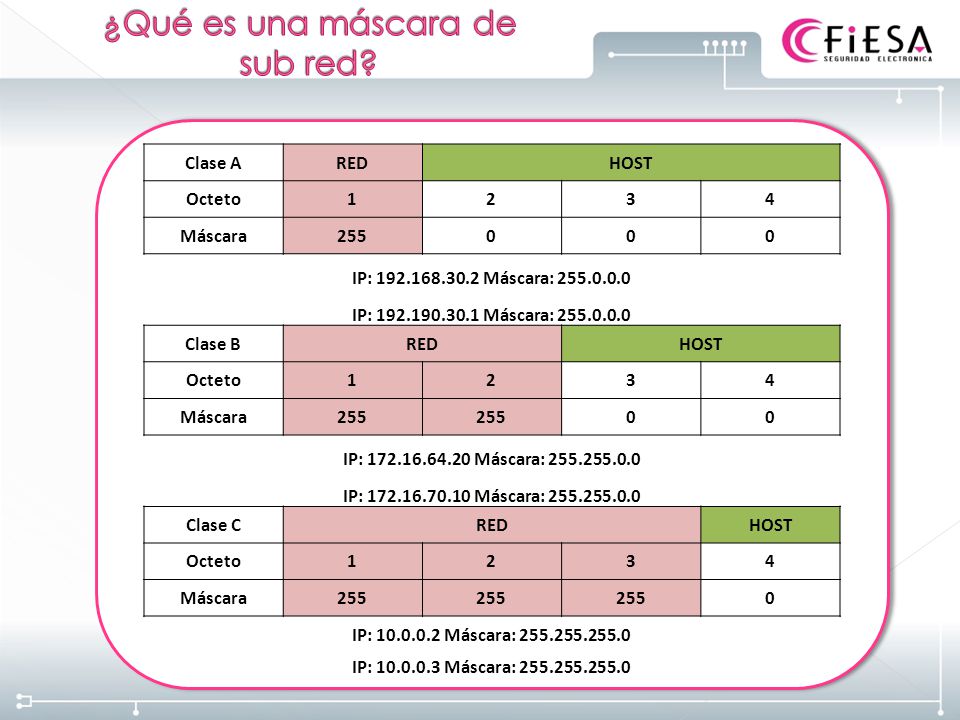

10 ¿Qué es una máscara de sub red?
Clase A RED HOST Octeto 1 2 3 4 Máscara 255 IP: Máscara: IP: Máscara: Clase B IP: Máscara: IP: Máscara: Clase C IP: Máscara: IP: Máscara:

11 ¿Qué es una máscara de sub red? Ejemplo de redes según máscara.

12 Preguntas: Tengo una PC con dirección IP y máscara , con cuál de estos host Si se podrá comunicar?:

13 ¿Qué es una máscara de sub red? Herramientas: IPCONFIG
CMD -> IPCONFIG ->

14 ¿Qué es una máscara de sub red? Herramientas: PING
CMD -> PING dirección de IP -> Ejemplo con respuesta:

15 ¿Qué es una máscara de sub red? Herramientas: PING
CMD -> PING dirección de IP -> Ejemplo sin respuesta:

16 ¿Qué es una máscara de sub red? Herramientas: PING
CMD -> PING dirección de IP -> Ejemplo con respuesta de error:

17 ¿Qué es el Gateway/Puerta de enlace?
En este caso tomaremos el Gateway como un divisor de redes. El Gateway o puerta de enlace es un dispositivo que permite la entrada y salida a otras redes. Normalmente, la palabra Gateway/Puerta de enlace, es asociado con el Router. El Gateway es un dispositivo que tiene la información sobre el camino para acceder a otra red.

18 ¿Qué es el Gateway/Puerta de enlace?

19 ¿Qué es el Gateway/Puerta de enlace? Herramientas: PING
CMD -> PING dirección de IP -> Ejemplo de respuesta sin puerta de enlace:

20 ¿Qué es el Gateway/Puerta de enlace? Herramientas: PING
CMD -> PING dirección de IP -> Ejemplo de respuesta con puerta de enlace:

21 Preguntas: En una red hay un gateway con dirección IP y máscara , con cuál de estos host Si se podrá comunicar con él?:

22 ¿Qué es el protocolo DNS?
EL protocolo de Domain System Name se utiliza para poder reemplazar direcciones IP por nombres fáciles de recordar. Alrededor del mundo existen los servidores DNS llamados raíz. Estos servidores proporcionan direcciones de los principales de cada región geográfica. (servidores de segundo nivel)

23 ¿Qué es el protocolo DNS?

24 ¿Qué es el protocolo DNS? Funcionamiento

25 ¿Qué es el protocolo DDNS?
CMD -> NSLOOKUP dirección DNS ->

26 ¿Qué es el protocolo DDNS? Formato de dirección.
Dirección DNS dvrdemo.dvrdns.com.ar Dirección Socket dvrdemo.dvrdns.com.ar:8000

27 DDNS ¿Qué es? DNS dinámico (DDNS) es un sistema que permite la actualización en tiempo real de la información sobre nombres de dominio situada en un servidor de nombres. El uso más común que se le da es permitir la asignación de un nombre de dominio de Internet a un dispositivo con dirección IP variable (dinámica). Esto permite conectarse con la máquina en cuestión sin necesidad de tener conocimiento de que dirección IP posee en ese momento. El DNS dinámico hace posible utilizar un software de servidor en un dispositivo con dirección IP dinámica (como la suelen facilitar muchos ISP) para, por ejemplo, para alojar un sitio web en una PC de hogareña.

28 ¿Qué es el protocolo DDNS?

29 ¿Qué es el protocolo DDNS? ¿Qué relación tiene con el loopback?

30 Preguntas: ¿Cuales de las siguientes descripciones son correctas para el comando PING? El comando ping necesita una puerta de enlace para funcionar. El comando ping necesita que se le aclare el puerto de destino. El comando ping, a través de IP, puede ayudar a verificar problemas de conectividad. El comando ping, a través de IP, puede configurar direcciones IP

31 Preguntas: ¿Cuales de las siguientes descripciones son correctas para el protocolo DNS y DDNS? El protocolo DNS permite configurar direcciones IP automáticamente. El protocolo DNS permite reemplazar una dirección IP por un nombre. Para 10 DVR se puede configurar un solo DDNS. El protocolo DDNS es solamente para direcciones de IP fijas.

32 DHCP: ¿Qué es? El Dynamic Host Configuration Protocol (protocolo de configuración de host dinámico) permite a los dispositivos clientes configurarse de manera automática para una red definida anteriormente. Este proceso minimiza la configuración manual por parte de un administrador. Dentro de las opciones que el servidor DHCP puede brindar se encuentran: Dirección de IP. Máscara de Sub-red. Gateway/Puerta de enlace. Servidores DNS.

33 DHCP: ¿Qué hace? Paso 4: Finalmente, el servidor DHCP enviará toda la configuración al cliente en un paquete llamado DHCP Pack. Paso 2: El servidor DHCP recibe el paquete y basándose en lo que tenga configurado, reservará temporalmente una dirección para el equipo que está solicitando. Enviará lo que se llama DHCPOFFER al cliente que lo está solicitando. Paso 1: El cliente enviará un mensaje que se llama DISCOVER o DHCPDISCOVER a la red donde se encuentra conectado: Básicamente, la asignación de parámetros de red a un dispositivo consiste en 4 pasos. Paso 3: El cliente recibe la “oferta” que proviene del servidor DHCP y responderá a dicho servidor con un mensaje DHCP Request.

34 DHCP: Ejemplos

35 Ejemplos de configuración: DVR/NVR Hikvision: Local
Dirección IP Máscara de sub-red Puerta de enlace Servidor DNS 1 Servidor DNS 2

36 Ejemplos de configuración: DVR/NVR Hikvision: Web
Dirección IP Máscara de sub-red Puerta de enlace Servidor DNS 1 Servidor DNS 2

37 Ejemplos de configuración: Cámara/Domo/DVS IP Hikvision
Dirección IP Máscara de Sub-Red Puerta de enlace Servidor DNS 1 Servidor DNS 2

38 Ejemplos de configuración: iVMS-4200 2.0
Servidor DNS 1 3B Servidor DNS 2 Dirección IP Máscara de sub-red Puerta de enlace 4B 4A 5B 1 3A

39 Ejemplos de configuración: IP-150, Utilización del IPExploring tools de Paradox.
Dirección IP Máscara de sub-red Puerta de enlace Servidor DNS Direción IP Máscara de sub-red

40 Tipos de puertos y explicación de sus usos: TCP
TCP es un protocolo de transmisión orientado a la conexión, es decir, se debe establecer una conexión antes de enviar datos. TCP posee mecanismos para detectar errores en la transmisión de datos y para recuperarlos, así como también tiene la capacidad de reducir o aumentar la cantidad de bytes que se está enviando.

41 Tipos de puertos y explicación de sus usos: TCP

42 Tipos de puertos y explicación de sus usos: UDP
UDP es un protocolo de transmisión sin necesidad de establecer una conexión, es decir, enviará los datos al destino sin establecer un control previo. UDP NO posee mecanismos para detectar errores en la transmisión de datos y para recuperarlos, tampoco posee todas las opciones que TCP brinda, esto hace su encabezado más liviano que el de TCP.

43 Tipos de puertos y explicación de sus usos: UDP

44 Tipos de puertos y explicación de sus usos: TCP vs UDP

45 Tipos de puertos y explicación de sus usos: RTSP
El protocolo RTSP (554) es un medio de control de muchas transmisiones en simultaneo y puede funcionar tanto en TCP como en UDP. RTSP permite el control de transmisiones de audio y video, normalmente se lo conoce como “el control remoto”. Se encargará de reconocer, iniciar, pausar y finalizar la conexión con el servidor.

46 Tipos de puertos y explicación de sus usos: SMTP
El protocolo SMTP (25) es comúnmente utilizado para el envío de correo electrónico. Existe la versión segura del mismo llamada SMTPS (465) En un equipo, Paradox o Hikvision, el correcto funcionamiento del envío de correo puede llegar a depender del uso del protocolo DNS.

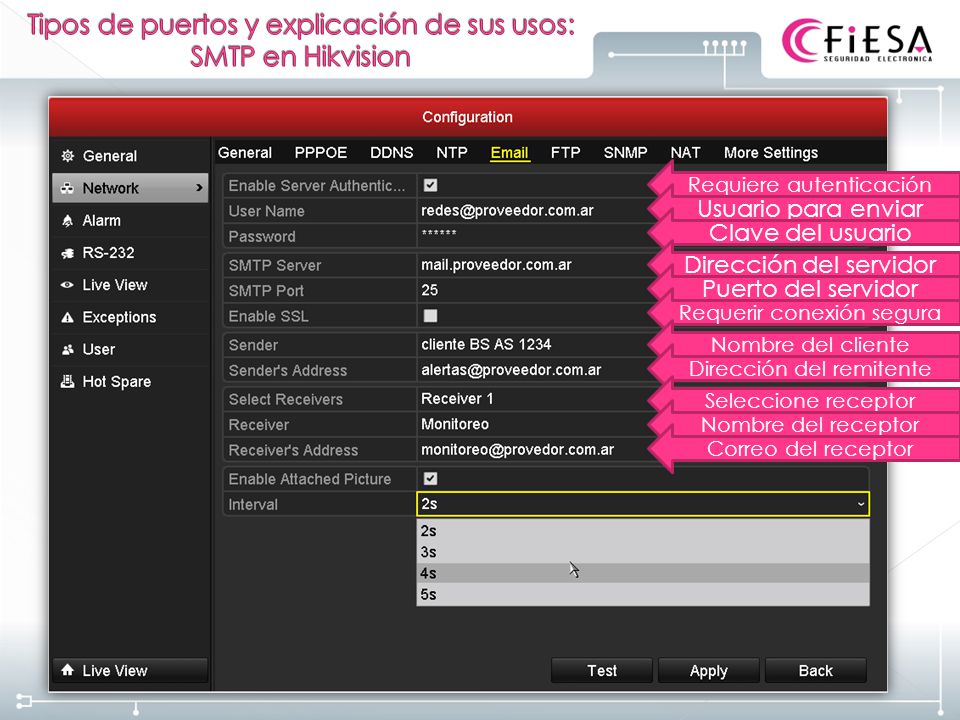

47 Tipos de puertos y explicación de sus usos: SMTP en Hikvision
Requiere autenticación Usuario para enviar Clave del usuario Dirección del servidor Puerto del servidor Requerir conexión segura Nombre del cliente Dirección del remitente Seleccione receptor Nombre del receptor Correo del receptor

48 Tipos de puertos y explicación de sus usos: SMTP en Hikvision
Dirección del servidor Puerto del servidor Usuario para enviar Clave del usuario Seleccione receptor Correo del receptor

49 Tipos de puertos y explicación de sus usos: SSH y TELNET
El protocolo SSH (22) permite, entre otras funciones, la administración de equipos, de manera remota, a través de una interfaz de líneas de comandos. Todo esto se realiza bajo una conexión cifrada. El protocolo Telnet (23) al igual que SSH permite la administración de dispositivos pero en este caso se realiza en texto plano, es decir, otros pueden ver lo que se está transmitiendo por este puerto.

50 ¿Qué puertos usan los equipos de Hikvision normalmente?

51 ¿Qué puertos usan los equipos de Paradox normalmente?

52 Preguntas: ¿Cuales de las siguientes descripciones son correctas para el protocolo TCP y UDP? El protocolo TCP y UDP son lo mismo pero con distintas letras. El protocolo TCP asegura la correcta recepción de un paquete. El protocolo UDP asegura la correcta recepción de un paquete. TCP y UDP son “medios de transporte” de datos.

53 NAT/UPnP UPnP: Las siglas provienen de Universal Plug and Play. Esta arquitectura permite que un dispositivo se comunique con otro de manera automática y se auto-configure para su correcto funcionamiento. La comunicación UPnP entre un router y un software de descarga de archivos P2P es la opción más común se puede llegar a encontrar.

54 NAT/UPnP: Ejemplo

55 NAT/UPnP NAT: La implementación del NAT surge de la necesidad de poder conectar más equipos a la internet (y de ahorrar direcciones). Esto sucede porque, al inicio, Internet no estaba pensado para soportar tantos equipos/redes conectadas. El NAT permite a toda una red usar una IP para comunicarse con el resto de las demás redes.

56 NAT/UPnP: Ejemplo

57 NAT/UPnP: Ejemplo

58 NAT/UPnP: Ejemplo

59 NAT/UPnP: Ejemplo

60 Ejemplo de redes LAN y WiFi:

61 Ejemplo de redes LAN y WiFi: Soluciones de conectividad

62 Router: ¿Qué es? ¿Qué hace?
Un router es un dispositivo que es capaz de enviar datos (paquetes) a otras redes seleccionando cual es el mejor camino para cada uno de ellos. Un gateway es la entrada o salida a una red, un router es un dispositivo que “conoce” muchas redes y cual es el destino para cada uno de los datos que pasan a través de el.

63 Router: ¿Qué es? ¿Qué hace?

64 Router: ¿Qué es? ¿Qué hace?
Actualmente, un router hogareño incluye varias funciones como: NAT Firewall Vlan Port Forwarding o Virtual server. DHCP

65 NAT/Port Forwarding Para entender el re-direccionamiento (forwarding) de un puerto es necesario entender qué es un puerto. Un puerto es un camino lógico por donde se transmiten datos. Hay puertos disponibles por IP.

66 NAT/Port Forwarding

67 ¿Cuales de las siguientes descripciones son correctas?
Preguntas: ¿Cuales de las siguientes descripciones son correctas? El equipo tendrá internet aún cuando su puerta de enlace no está configurada. Si el DDNS no está actualizado no se podrá acceder remotamente a un equipo. Para tener internet, al equipo le debo colocar la dirección IP del Router en dirección de IP del equipo. El equipo tendrá internet aún cuando su DNS no está configurado.

68 NAT/Port Forwarding: D-LINK

69 NAT/Port Forwarding: D-LINK

70 NAT/Port Forwarding: TP-LINK

71 NAT/Port Forwarding: Linksys

72 NAT/Port Forwarding: ZyXEL

73 NAT/Port Forwarding: Encore

74 NAT/Port Forwarding: Huawei - ARNET

75 NAT/Port Forwarding: ZTE - SPEEDY

76 DMZ (zona desmilitarizada)
La función DMZ se refiere a colocar un equipo totalmente expuesto a otra red, es decir, estará totalmente accesible a todos su servicios (puertos) que tenga en funcionamiento. Muchas veces esta función (dependiente de un firewall) puede traer efectos no deseados.

77 DMZ (zona desmilitarizada)

78 Datos útiles Claves de telecom: Claves de telefónica: t3l3f0n1k
Usuario: admin tomenague alvlgeddl CaLVxePV1! Dirección: Claves de telefónica: Usuario: admin 1234 t3l3f0n1k t3l3f0n1k+-v01p Dirección:

79 Ejemplos de escenarios: Modem>Router>Switch>Equipo

80 Ejemplos de escenarios: Modem>Router>Router>Switch>Equipo

81 Ejemplos de escenarios:
Modem/Router > Switch > AP WiFi > Repetidor WiFi > Equipo.

82 Errores frecuentes y resolución a ellos:
1) No puedo encontrar el DVR en la red: Cable no conectado o mal armado. Direcciones IP mal configurada. WinPcap está siendo bloqueado o no instalado. Haga pruebas de ping. 2) Veo el DVR en la red, pero desde el ivms no se accede: Direcciones IP mal configuradas. Puerto mal configurado. Usuario/contraseña incorrecto. El equipo se encuentra en diferente vLAN. 3) El router está configurado pero no puedo acceder: Puerta de enlace mal o no configurada. El router está detrás de otro router. El equipo tiene NAT/UPnP activado. Hacer pruebas directamente con IP Pública.

83 Errores frecuentes y resolución a ellos:
4) La configuración de puertos y red es correcta pero no se puede acceder al equipo: El equipo no está actualizando su DDNS. Se está colocando mal el puerto del servidor. Hay bloqueo de puertos desde donde se quiere acceder. Haga pruebas de telnet. 5) El equipo no actualiza DDNS: Usuario/contraseña del servicio DDNS incorrecto. Hay comas en lugar de puntos. Cuenta bloqueada por abuso de actualización. El proveedor hace rutas distintas para HTTP. 6) Tengo conectividad con el equipo pero no veo el video: Puerto RTSP está siendo bloqueado. Puerto RTSP está mal configurado. El equipo tiene NAT/UPnP activado. El proveedor bloquea RTSP por defecto.

84 Gracias por participar!
