1 SMEC SISTEMA DE MEDICIÓN COMERCIAL

2 COMPOSICIÓN DEL MERCADO ELÉCTRICO ARGENTINO
SECRETARIA DE ENERGÍA TRANSPORTISTAS DISTRIBUIDORES GRANDES USUARIOS GENERADORES

3 EMPRESAS DE TRANS- PORTE Y GENERACION HASTA AÑO 1993

4 EMPRESAS DE DISTRIBUCION
2 1 3 6 4 5 15 7 EMPRESAS DE DISTRIBUCION 10 8 11 9 12 13 14 24 17 23 16 19 22 22 18 21 20 25 26 75 EMPRESAS de Distribución, que incluyen Cooperativas con función de Distribuidores 27 28

5 Empresas de Transporte, Generación y Grandes Usuarios
8 Transp.Troncales 1 Transp.en Alta Tensión 15 Transportista Independientes 34 P.A.F.T.T. GENERACIÓN: 53 Empresas con 275 máquinas GRANDES USUARIOS: 351 Grandes Usuarios de potencia instalada superior a 1 Mw

6 ARQUITECTURA DEL SISTEMA

7 COMPAÑIA ADMINISTRADORA DEL MERCADO MAYORISTA ELECTRICO
C A M M E S A COMPAÑIA ADMINISTRADORA DEL MERCADO MAYORISTA ELECTRICO TUCUMAN NORTE BARRANQUERAS CENTROS RECOLECTORES DEL SMEC ALMAFUERTE ROSARIO OESTE MENDOZA EZEIZA MERCEDES ALTO VALLE COL. VALENTINA AREA TRANSENER TRELEW AREA NOA AREA CUYO AREA NEA AREA COMAHUE AREA PATAGONIA

8 CENTROS RECOLECTORES SMEC
230 90 CENTROS RECOLECTORES SMEC 165 247 231 171 460 442 87 149 TOTAL 2428 medidores (al ) 156

9 FLUJO DE ARCHIVOS EN UN CENTRO RECOLECTOR TIPICO
M E S COMPUTADORA DE ADQUISICION + COMUNICACIONES CON SOFTWARE. MULTIPROTOCOLO A G E N T S

10 SISTEMAS DE COMUNICACIONES USADOS
ENTRE CAMMESA Y LOS CENTROS RECOLECTORES C. R. TRELEW C. R. ROSARIO O. CENTRAL TELEFÓNICA CAMMESA CENTRAL TELEF. TRANSENER E.T.ROSARIO OESTE C. R. CAMMESA SERVICIO TELEFÓNICO PÚBLICO CENTROS RECOLECTORES EZEIZA MENDOZA MERCEDES TUCUMAN N. ALMAFUERTE ALTO VALLE BARRANQUERAS C. VALENTINA

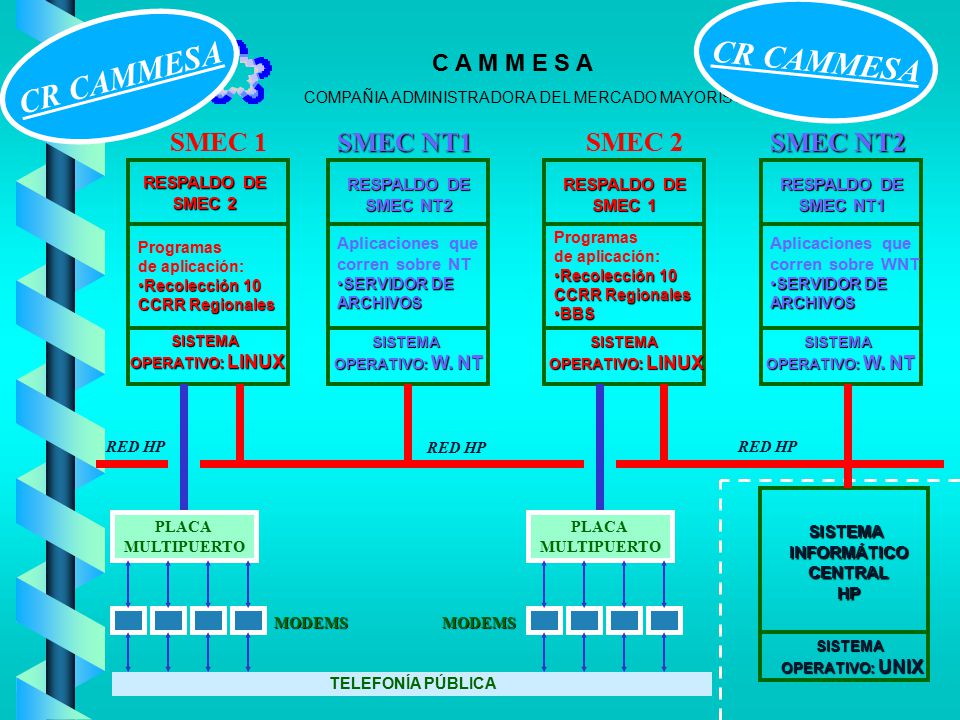

11 CR CAMMESA CR CAMMESA SMEC 1 SMEC NT1 SMEC 2 SMEC NT2 RESPALDO DE
Aplicaciones que corren sobre NT SERVIDOR DE ARCHIVOS Programas de aplicación: Recolección 10 CCRR Regionales BBS Programas de aplicación: Recolección 10 CCRR Regionales Aplicaciones que corren sobre WNT SERVIDOR DE ARCHIVOS SISTEMA OPERATIVO: LINUX SISTEMA OPERATIVO: W. NT SISTEMA OPERATIVO: LINUX SISTEMA OPERATIVO: W. NT RED HP RED HP RED HP PLACA MULTIPUERTO PLACA MULTIPUERTO SISTEMA INFORMÁTICO CENTRAL HP MODEMS MODEMS SISTEMA OPERATIVO: UNIX TELEFONÍA PÚBLICA

12 CADENA DE MEDICIÓN SMEC Caso: Medición duplicada
CIRCUITO DE POTENCIA CADENA DE MEDICIÓN SMEC Caso: Medición duplicada TI TV Ra Rv DCA Detector de falta de fase . C.T. Línea telefónica Central telefónica pública o privada Medidor Principal Medidor de Control

13 BARRA DE MEDIA TENSIÓN TI TV Medidor SMEC (Modem incluido) DEMANDA

14

15 NORMATIVA RELACIONADA CON EL SMEC
Resolución S.E. 472/98 Anexo 24 “SMEC” de “Los Procedimientos. Procedimiento Técnico N° 2 (Habilitación Comercial Nodos SMEC) Procedimiento Técnico N° 3 (Recolección de datos en Emergencia) Procedimiento Técnico N° 14 (Auditoría Externa SMEC”

16 REGULACIONES DEL SISTEMA
SECRETARIA DE ENERGÍA: Fija las regulaciones del sistema. CAMMESA: Controla los proyectos de instalación del equipamiento de medición Recolecta la información de los CCRR. Es responsable de la calidad de los datos a utilizar en las transacciones económicas. Envía reclamos de información faltante. Instaló el equipamiento de medición SMEC en las empresas que pertenecían al Estado Nacional TRANSPORTISTAS: Instalan el equipamiento en sus nodos de intercambio Operan y mantienen los Centros Recolectores.

17 REGULACIONES DEL SISTEMA (Cont.)
DISTRIBUIDORES: Instalan el SMEC en sus fronteras con otros Distribuidores GENERADORES Y GRANDES USUARIOS: Instalan el SMEC en sus fronteras con otros Agentes del MEM Los Grandes Usuarios tienen 60 ó 120 días (según nivel de tensión), para instalar el SMEC Deben enviar a CAMMESA los archivos no recolectados automáticamente. TODOS LOS AGENTES RESPONSABLES DE EQUIPAMIENTO: Si los registradores que instalan no posee en el CR el hardware y software necesario para que pueda ser recolectado desde él, lo adecuan. .

18 Factor Multip.: 2250 Wh/pulso
CALCULO DEMANDA EN GUMAS Peso Pulso : Wh/pulso Rel TV : / 3kV / 0.11/ 3kV Rel TI : A / 5A Factor Multip.: Wh/pulso M

19 CALCULO DE LA GENERACIÓN EN C. HIDRÁULICAS
: G M

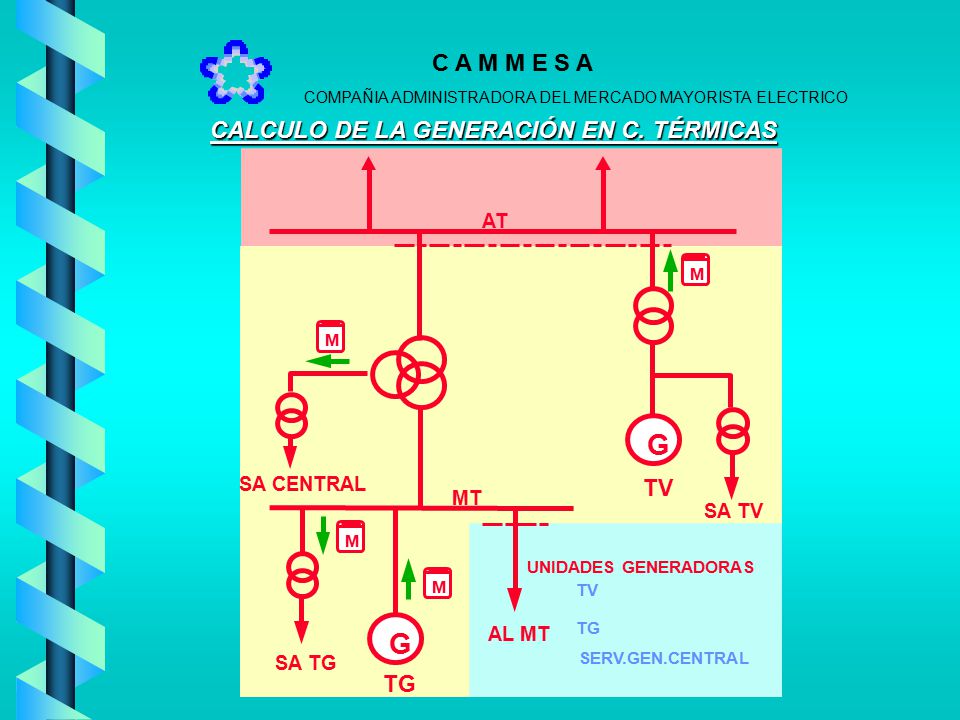

20 G CALCULO DE LA GENERACIÓN EN C. TÉRMICAS TV TG AT SA CENTRAL MT SA TV
SA TG TG AL MT AT MT UNIDADES GENERADORAS SERV.GEN.CENTRAL

21 CALCULO DE LA DEMANDA A DISTRIBUIDORES
AT MT M M M M G
