ESTANQUES DE ALMACENAMIENTO

Presentación del tema: "ESTANQUES DE ALMACENAMIENTO"— Transcripción de la presentación:

1 ESTANQUES DE ALMACENAMIENTO
UNIVERSIDAD DE ORIENTE NÚCLEO BOLÍVAR ESCUELA DE CIENCIAS DE LA TIERRA DEPARTAMENTO DE INGENIERIA CIVIL INGENIERÍA DE SANITARIA I. ESTANQUES DE ALMACENAMIENTO PROFESOR: BACHILLERES: ING. CARLOS PÉREZ DESIRE CAÑAS ROSMIRI PEREIRA RAFAEL GONZALEZ CIUDAD BOLÍVAR, JULIO DE 2009

2 OBJETIVOS Clasificar los diferentes tipos de estanques de acuerdo al material, forma y colocación. Mencionar los diferentes accesorios de los estanques y explicar su función. Explicar las diferentes funciones del estanque. Determinar, a partir de las curvas de suministro y consumo acumulado, la capacidad requerida del estanque para satisfacer la función de regulación. Explicar el comportamiento del estanque en función de las curvas de consumo acumulado, para diferentes tipos de suministro por gravedad o bombeo. Determinar la capacidad requerida del estanque para satisfacer la función de control de incendios. Determinar la capacidad requerida del estanque para satisfacer la función de almacenar volúmenes para emergencias. Dimensionar el estanque.

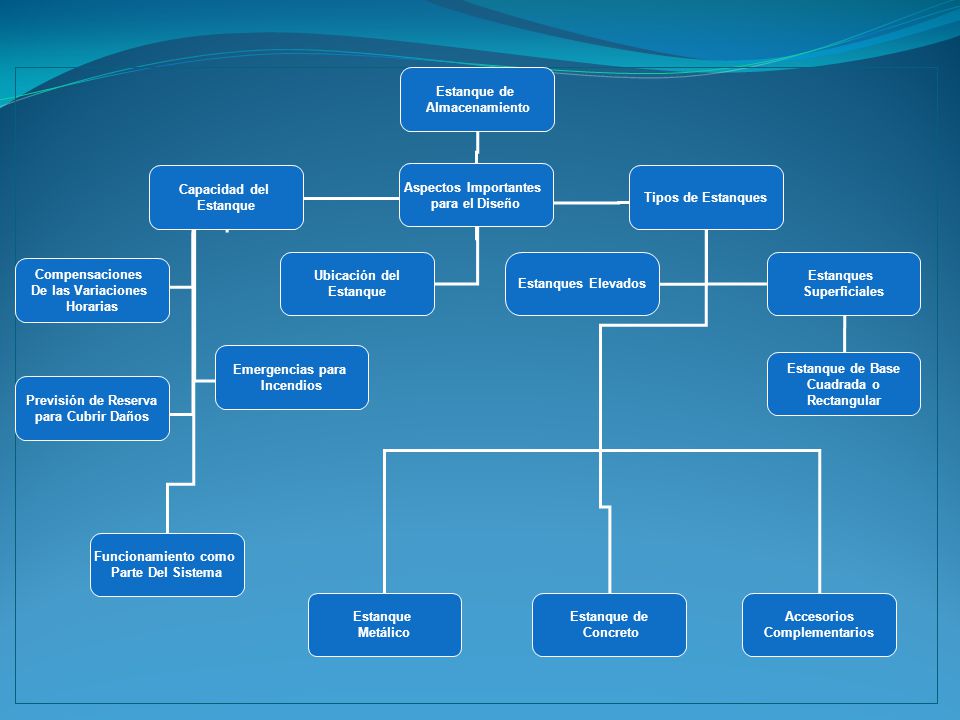

3 Estanque de Almacenamiento Aspectos Importantes para el Diseño Capacidad del Estanque Ubicación del Tipos de Estanques Compensaciones De las Variaciones Horarias Emergencias para Incendios Previsión de Reserva para Cubrir Daños Funcionamiento como Parte Del Sistema Estanques Elevados Estanques Superficiales Estanque de Base Cuadrada o Rectangular Concreto Metálico Accesorios Complementarios

4 ESTANQUES DE ALMACENAMIENTO

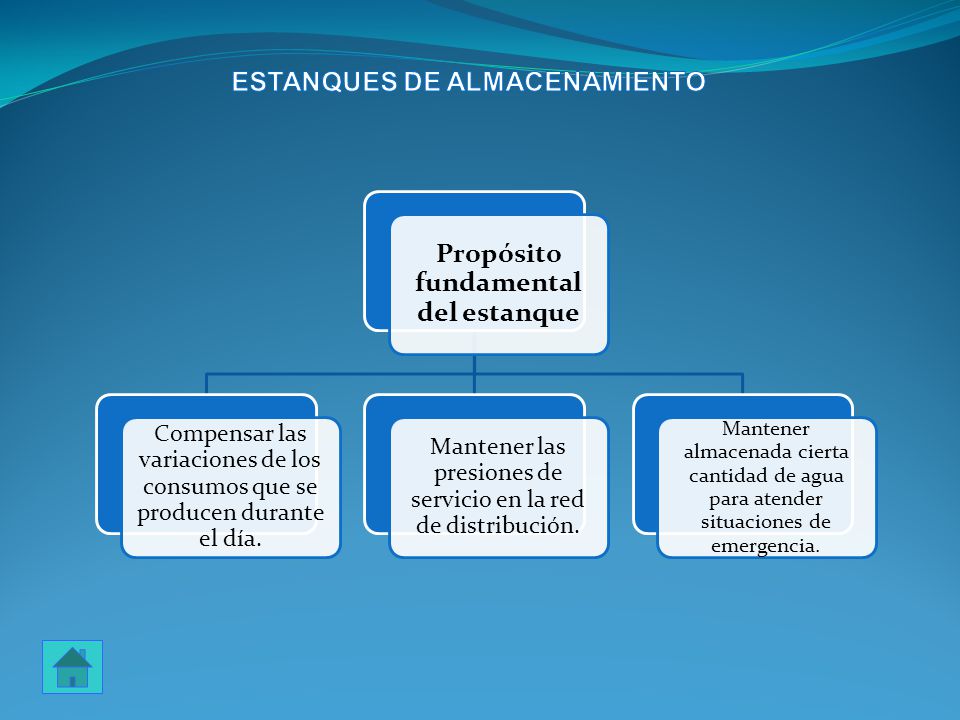

Propósito fundamental del estanque Compensar las variaciones de los consumos que se producen durante el día. Mantener las presiones de servicio en la red de distribución. Mantener almacenada cierta cantidad de agua para atender situaciones de emergencia.

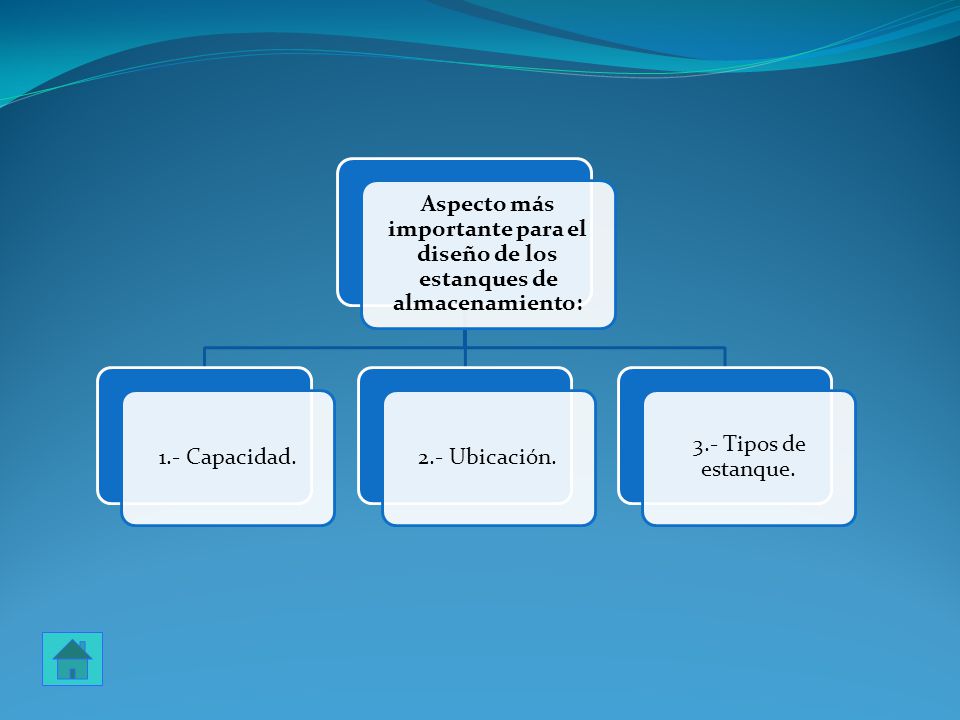

5 Aspecto más importante para el diseño de los estanques de almacenamiento:
1.- Capacidad. 2.- Ubicación. 3.- Tipos de estanque.

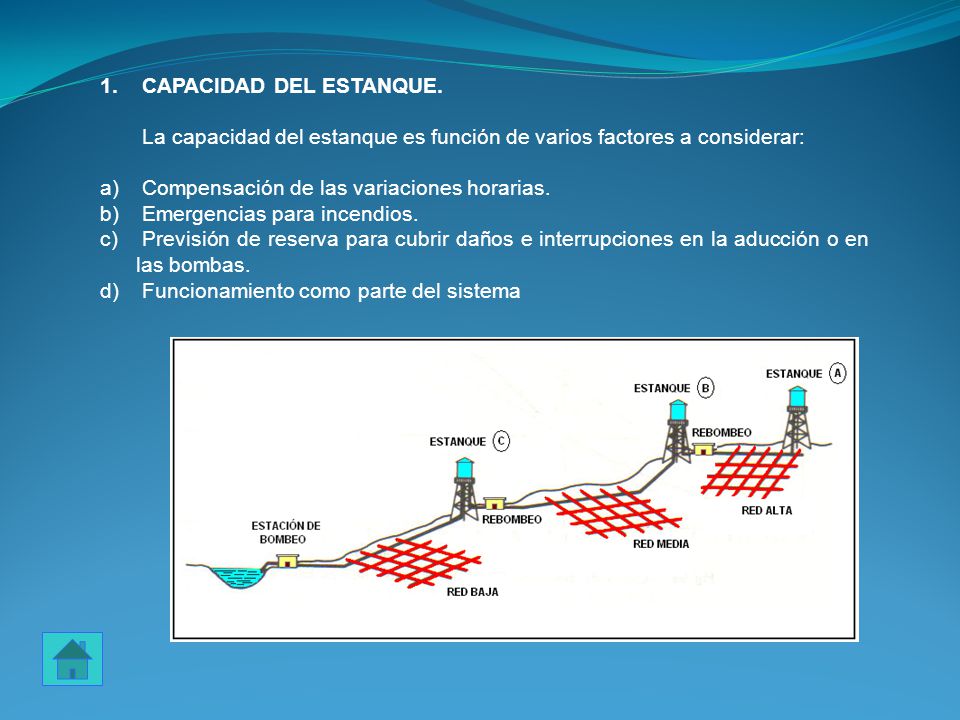

6 CAPACIDAD DEL ESTANQUE.
La capacidad del estanque es función de varios factores a considerar: Compensación de las variaciones horarias. Emergencias para incendios. Previsión de reserva para cubrir daños e interrupciones en la aducción o en las bombas. Funcionamiento como parte del sistema

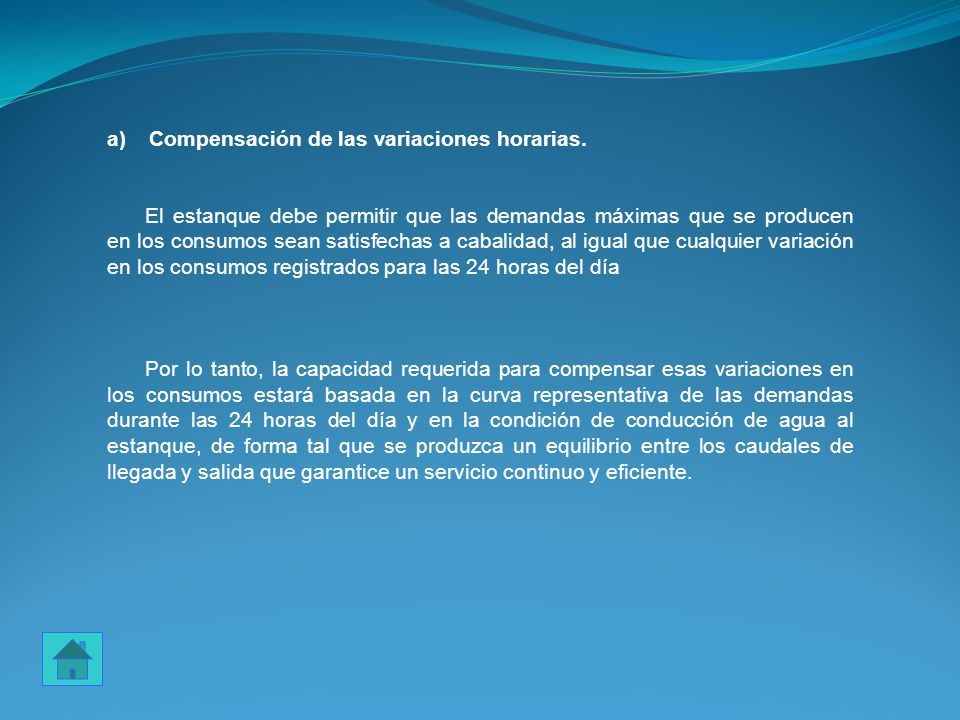

7 Compensación de las variaciones horarias.
El estanque debe permitir que las demandas máximas que se producen en los consumos sean satisfechas a cabalidad, al igual que cualquier variación en los consumos registrados para las 24 horas del día Por lo tanto, la capacidad requerida para compensar esas variaciones en los consumos estará basada en la curva representativa de las demandas durante las 24 horas del día y en la condición de conducción de agua al estanque, de forma tal que se produzca un equilibrio entre los caudales de llegada y salida que garantice un servicio continuo y eficiente.

8

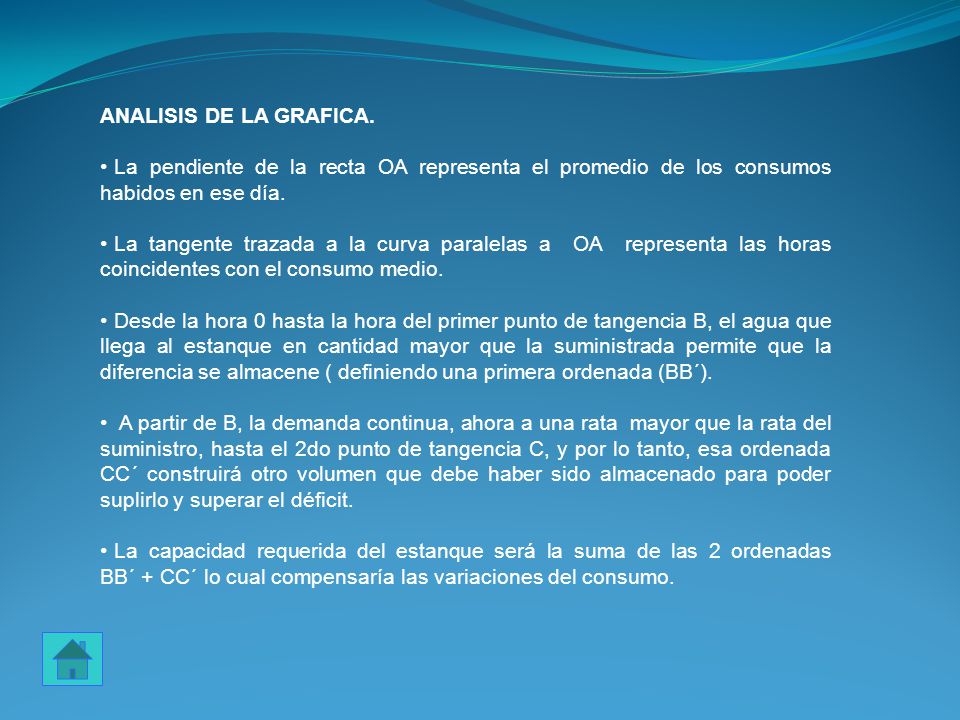

9 ANALISIS DE LA GRAFICA. La pendiente de la recta OA representa el promedio de los consumos habidos en ese día. La tangente trazada a la curva paralelas a OA representa las horas coincidentes con el consumo medio. Desde la hora 0 hasta la hora del primer punto de tangencia B, el agua que llega al estanque en cantidad mayor que la suministrada permite que la diferencia se almacene ( definiendo una primera ordenada (BB´). A partir de B, la demanda continua, ahora a una rata mayor que la rata del suministro, hasta el 2do punto de tangencia C, y por lo tanto, esa ordenada CC´ construirá otro volumen que debe haber sido almacenado para poder suplirlo y superar el déficit. La capacidad requerida del estanque será la suma de las 2 ordenadas BB´ + CC´ lo cual compensaría las variaciones del consumo.

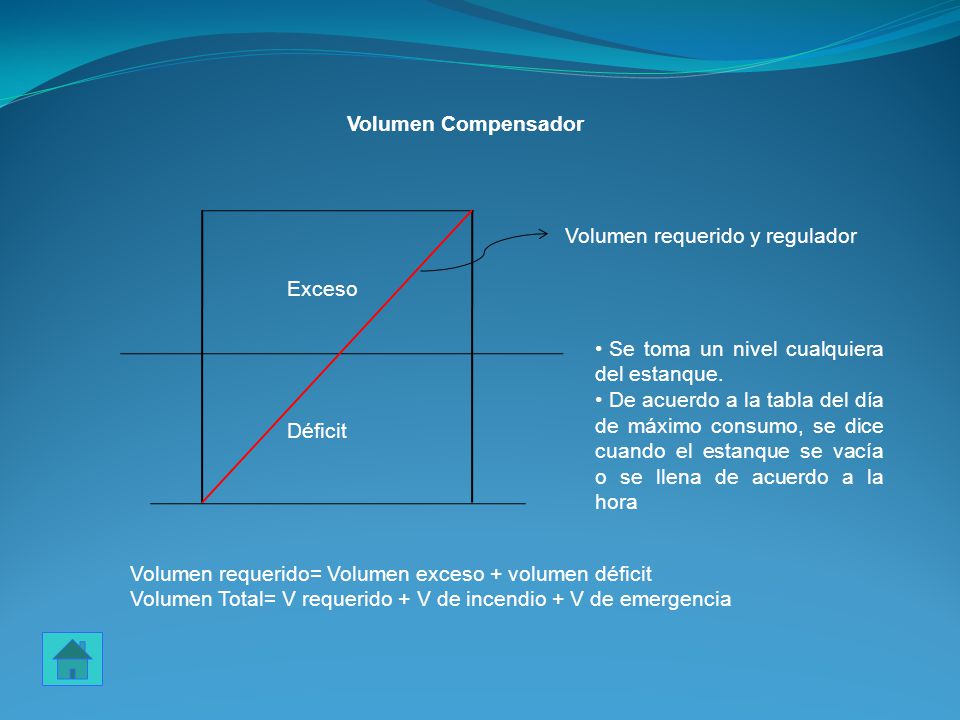

10 Volumen Compensador Déficit Exceso Volumen requerido y regulador Se toma un nivel cualquiera del estanque. De acuerdo a la tabla del día de máximo consumo, se dice cuando el estanque se vacía o se llena de acuerdo a la hora Volumen requerido= Volumen exceso + volumen déficit Volumen Total= V requerido + V de incendio + V de emergencia

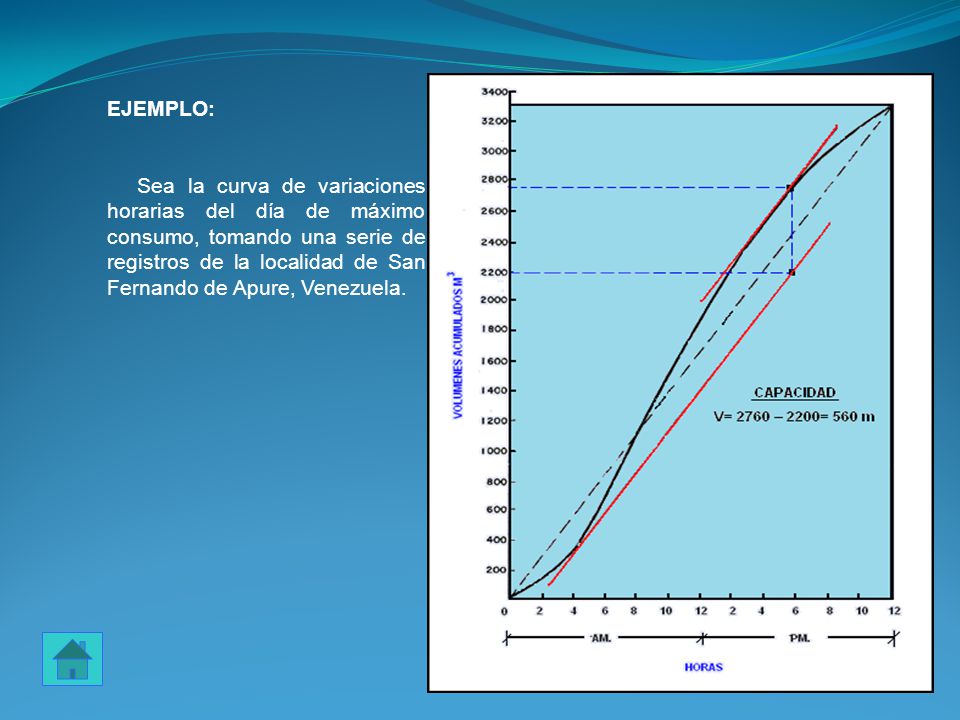

11 EJEMPLO: Sea la curva de variaciones horarias del día de máximo consumo, tomando una serie de registros de la localidad de San Fernando de Apure, Venezuela.

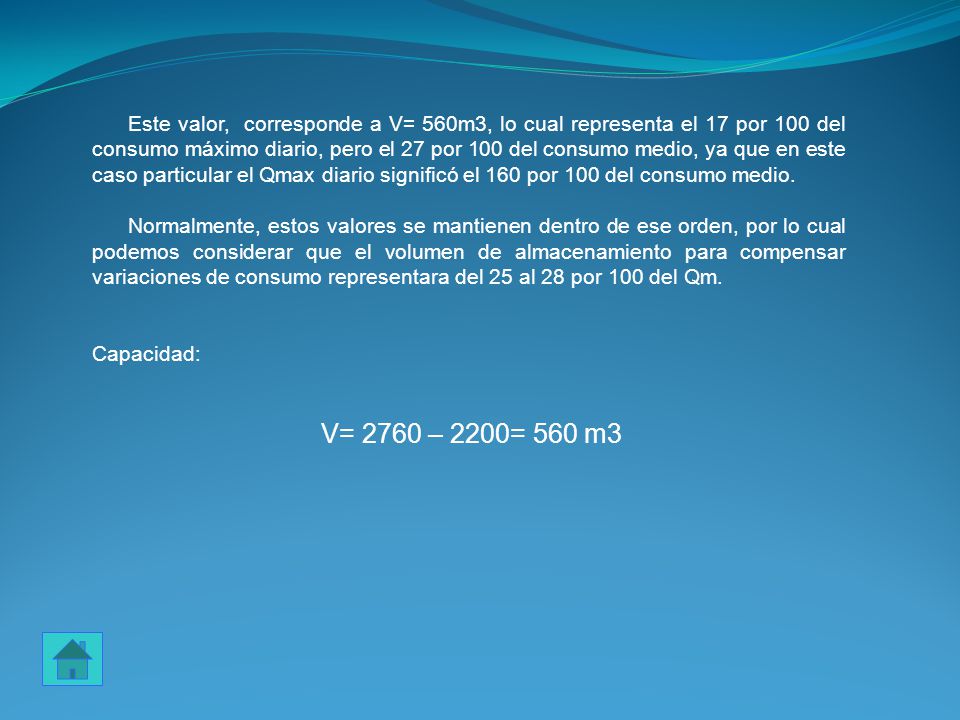

12 Este valor, corresponde a V= 560m3, lo cual representa el 17 por 100 del consumo máximo diario, pero el 27 por 100 del consumo medio, ya que en este caso particular el Qmax diario significó el 160 por 100 del consumo medio. Normalmente, estos valores se mantienen dentro de ese orden, por lo cual podemos considerar que el volumen de almacenamiento para compensar variaciones de consumo representara del 25 al 28 por 100 del Qm. Capacidad: V= 2760 – 2200= 560 m3

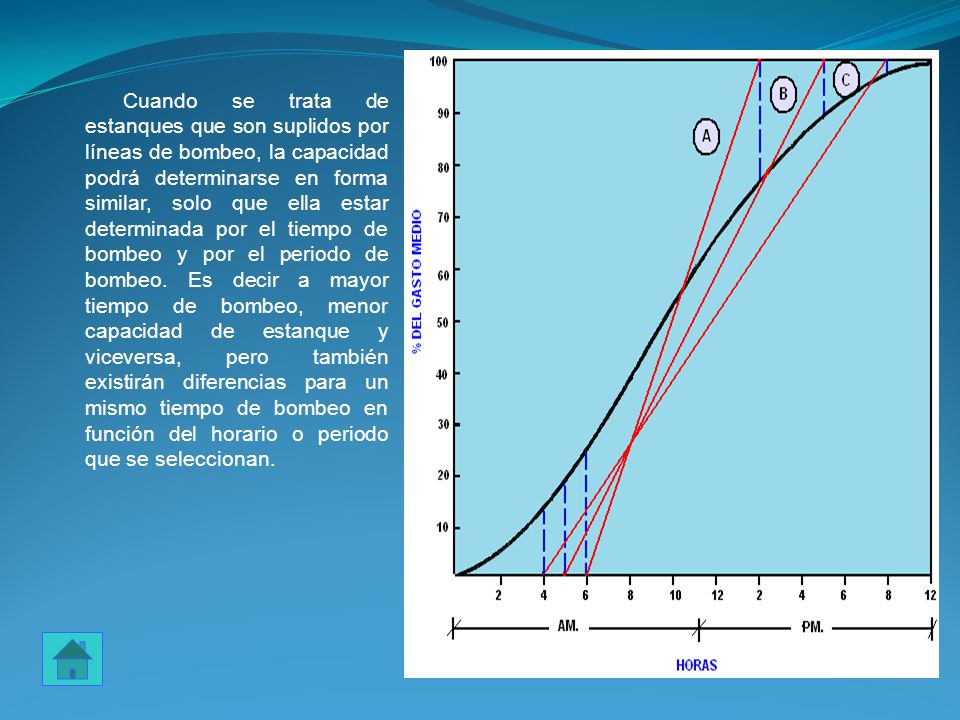

13 Cuando se trata de estanques que son suplidos por líneas de bombeo, la capacidad podrá determinarse en forma similar, solo que ella estar determinada por el tiempo de bombeo y por el periodo de bombeo. Es decir a mayor tiempo de bombeo, menor capacidad de estanque y viceversa, pero también existirán diferencias para un mismo tiempo de bombeo en función del horario o periodo que se seleccionan.

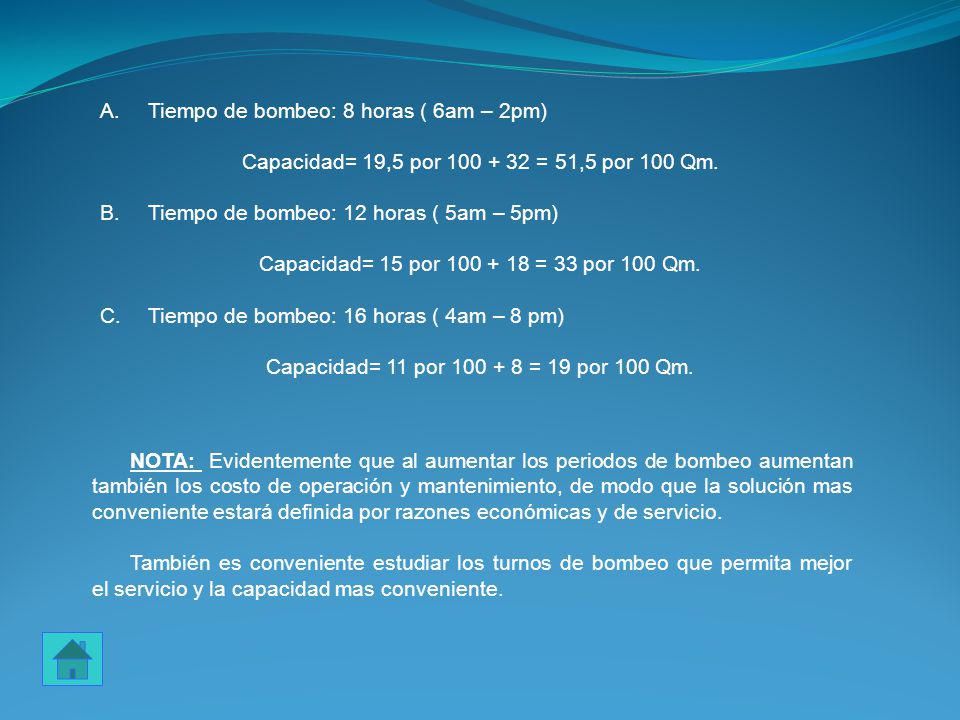

14 Tiempo de bombeo: 8 horas ( 6am – 2pm)
Capacidad= 19,5 por = 51,5 por 100 Qm. Tiempo de bombeo: 12 horas ( 5am – 5pm) Capacidad= 15 por = 33 por 100 Qm. Tiempo de bombeo: 16 horas ( 4am – 8 pm) Capacidad= 11 por = 19 por 100 Qm. NOTA: Evidentemente que al aumentar los periodos de bombeo aumentan también los costo de operación y mantenimiento, de modo que la solución mas conveniente estará definida por razones económicas y de servicio. También es conveniente estudiar los turnos de bombeo que permita mejor el servicio y la capacidad mas conveniente.

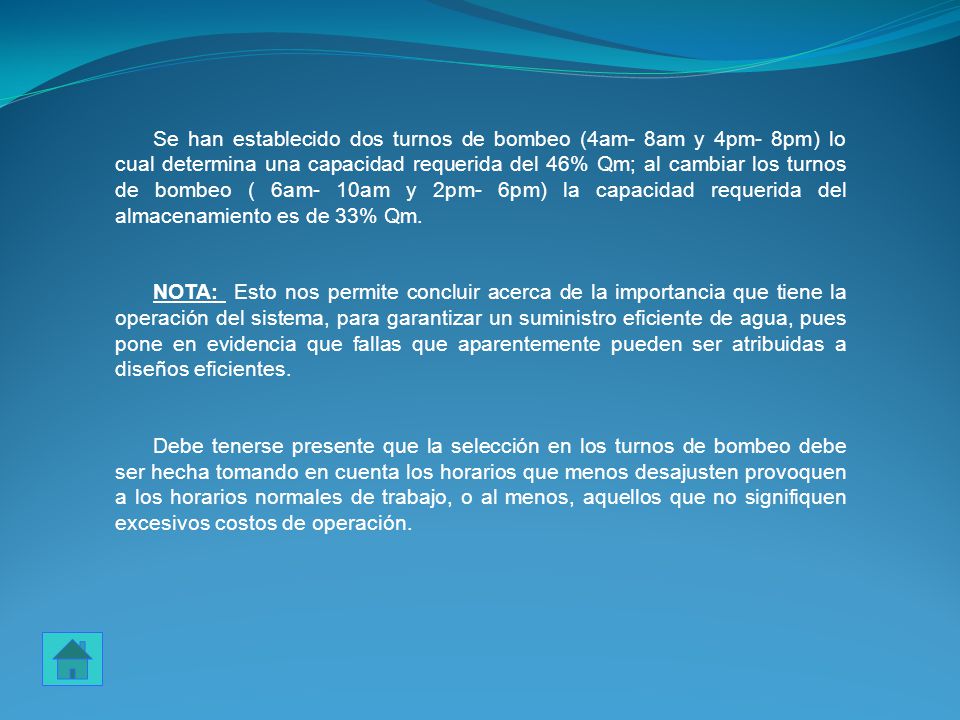

15 Se han establecido dos turnos de bombeo (4am- 8am y 4pm- 8pm) lo cual determina una capacidad requerida del 46% Qm; al cambiar los turnos de bombeo ( 6am- 10am y 2pm- 6pm) la capacidad requerida del almacenamiento es de 33% Qm. NOTA: Esto nos permite concluir acerca de la importancia que tiene la operación del sistema, para garantizar un suministro eficiente de agua, pues pone en evidencia que fallas que aparentemente pueden ser atribuidas a diseños eficientes. Debe tenerse presente que la selección en los turnos de bombeo debe ser hecha tomando en cuenta los horarios que menos desajusten provoquen a los horarios normales de trabajo, o al menos, aquellos que no signifiquen excesivos costos de operación.

16

17

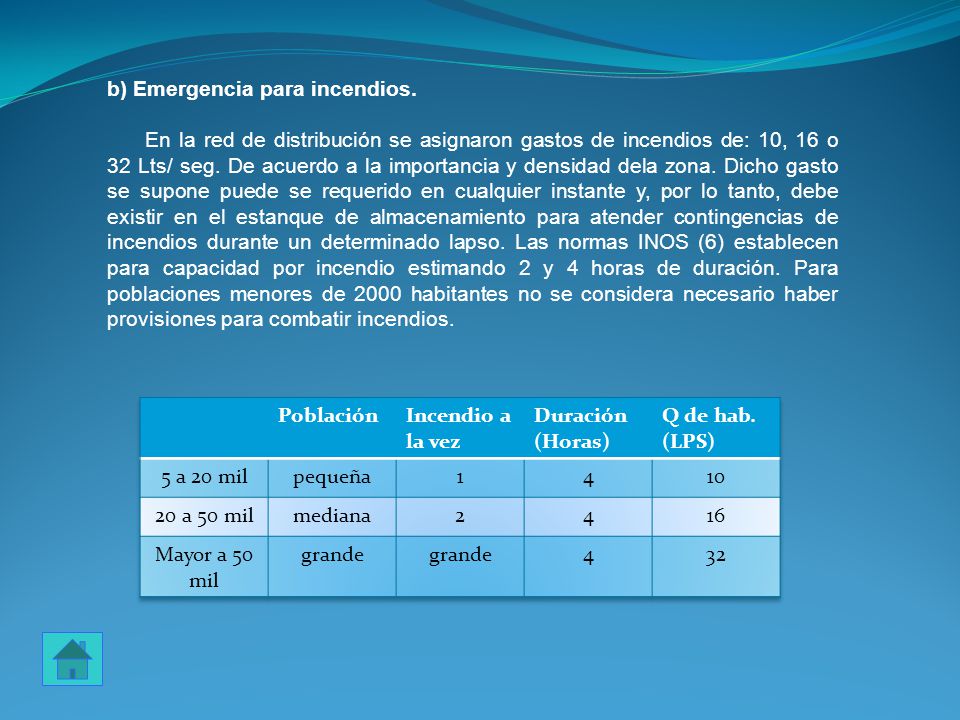

18 b) Emergencia para incendios.
En la red de distribución se asignaron gastos de incendios de: 10, 16 o 32 Lts/ seg. De acuerdo a la importancia y densidad dela zona. Dicho gasto se supone puede se requerido en cualquier instante y, por lo tanto, debe existir en el estanque de almacenamiento para atender contingencias de incendios durante un determinado lapso. Las normas INOS (6) establecen para capacidad por incendio estimando 2 y 4 horas de duración. Para poblaciones menores de 2000 habitantes no se considera necesario haber provisiones para combatir incendios. Población Incendio a la vez Duración (Horas) Q de hab. (LPS) 5 a 20 mil pequeña 1 4 10 20 a 50 mil mediana 2 16 Mayor a 50 mil grande 32

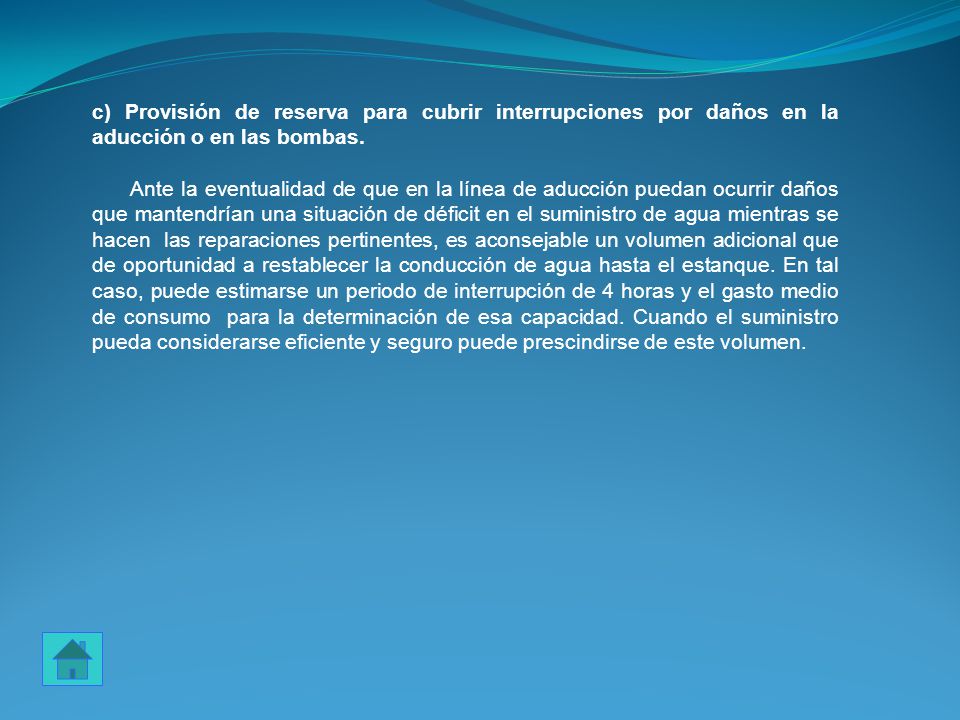

19 c) Provisión de reserva para cubrir interrupciones por daños en la aducción o en las bombas.
Ante la eventualidad de que en la línea de aducción puedan ocurrir daños que mantendrían una situación de déficit en el suministro de agua mientras se hacen las reparaciones pertinentes, es aconsejable un volumen adicional que de oportunidad a restablecer la conducción de agua hasta el estanque. En tal caso, puede estimarse un periodo de interrupción de 4 horas y el gasto medio de consumo para la determinación de esa capacidad. Cuando el suministro pueda considerarse eficiente y seguro puede prescindirse de este volumen.

20 d) Funcionamiento como parte integrante del sistema.
Las normas INOS (6) establecen al efecto: Se consideran las siguientes reservas para la capacidad del estanque: Para compensación de consumo: 40 por 100 del gasto diario medio anual. Para compensación del gasto de bombeo, si se bombea de un estanque de almacenamiento o de la red correspondiente, abastecidos por una fuente continua a otra red o estanque: 25 por 100 del gasto diario medio anual bombeado. Para compensación de gastos de rebombeo, si se rebombea de un estanque o de la red correspondiente, abastecidos por bombeo a otra red o estanque: 12,5 por 100 del gasto diario medio anual bombeado. Para incendios: 4 horas de duración a los gastos indicados en el ordenal 5-3. Especiales: las impuestas por la fuente disponibles.

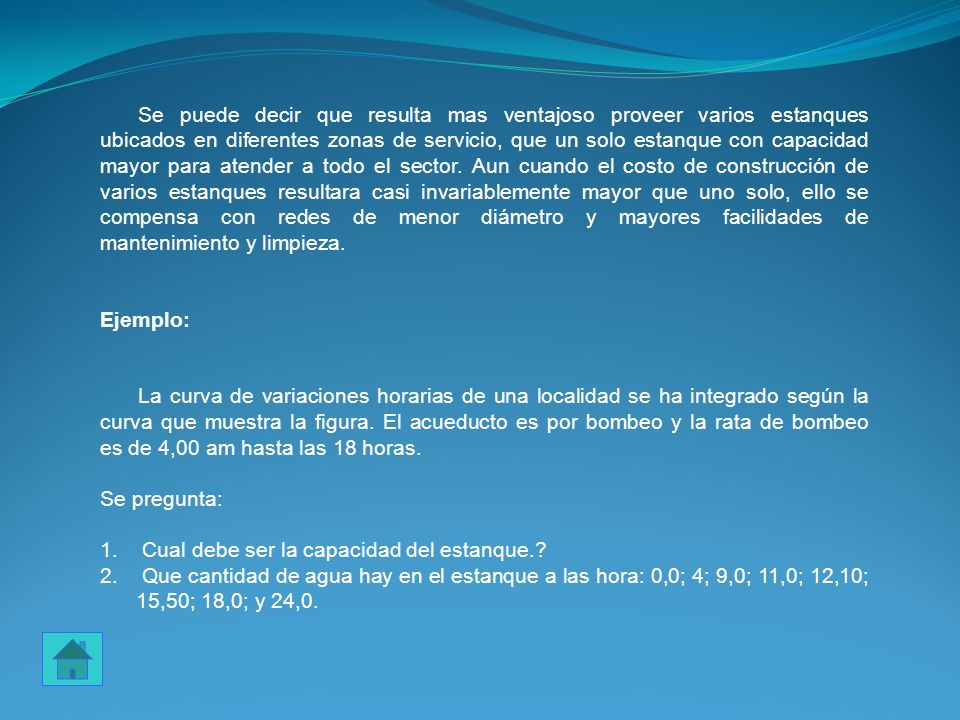

21 Se puede decir que resulta mas ventajoso proveer varios estanques ubicados en diferentes zonas de servicio, que un solo estanque con capacidad mayor para atender a todo el sector. Aun cuando el costo de construcción de varios estanques resultara casi invariablemente mayor que uno solo, ello se compensa con redes de menor diámetro y mayores facilidades de mantenimiento y limpieza. Ejemplo: La curva de variaciones horarias de una localidad se ha integrado según la curva que muestra la figura. El acueducto es por bombeo y la rata de bombeo es de 4,00 am hasta las 18 horas. Se pregunta: Cual debe ser la capacidad del estanque.? Que cantidad de agua hay en el estanque a las hora: 0,0; 4; 9,0; 11,0; 12,10; 15,50; 18,0; y 24,0.

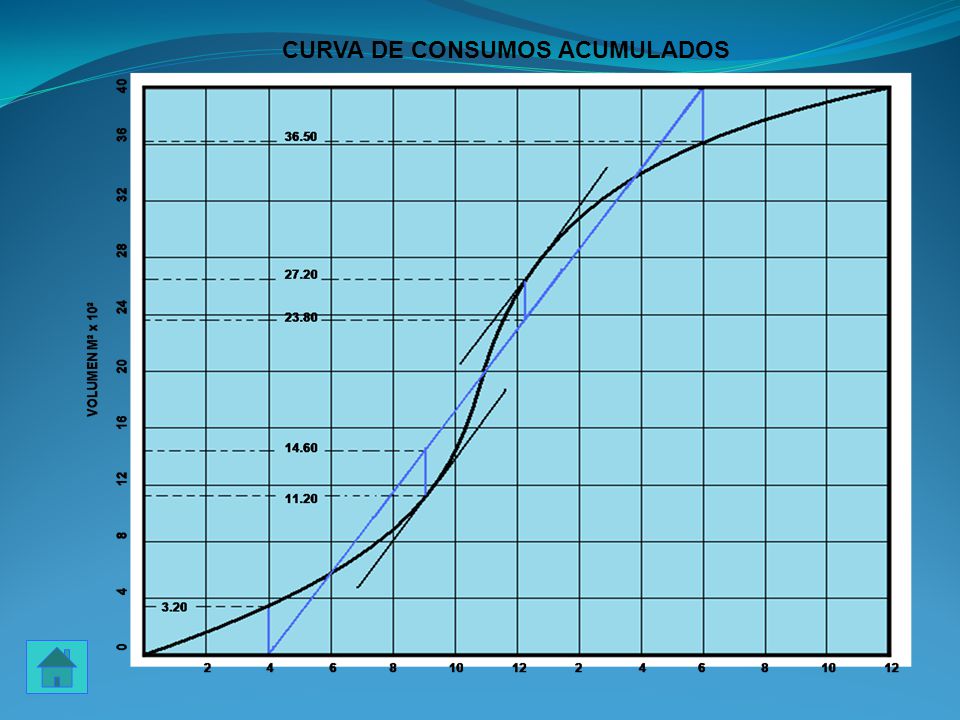

22 CURVA DE CONSUMOS ACUMULADOS

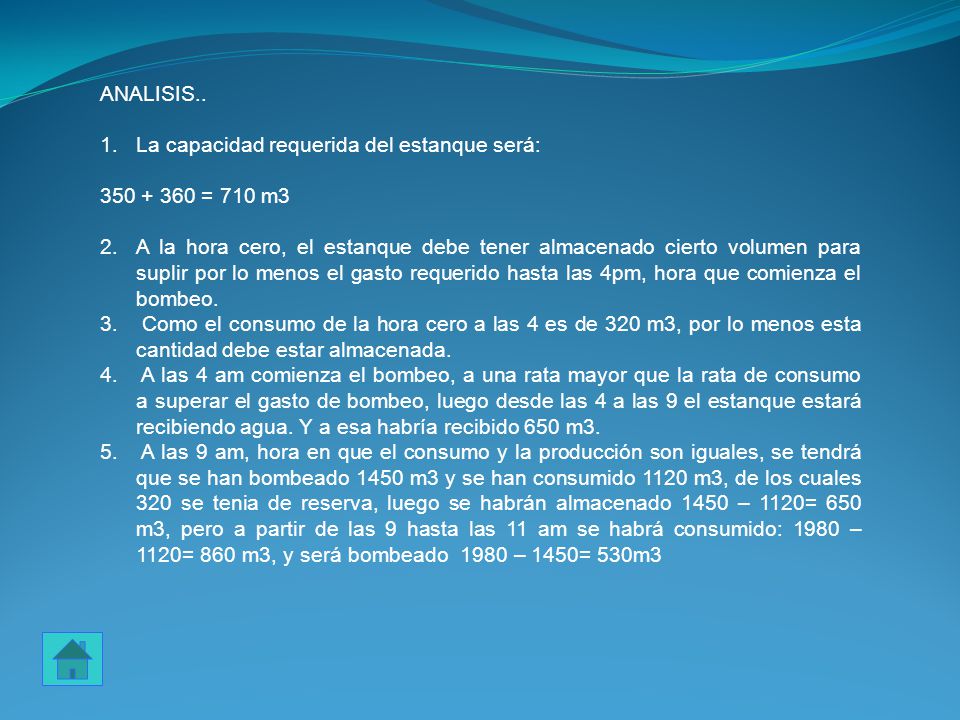

23 ANALISIS.. La capacidad requerida del estanque será: = 710 m3 A la hora cero, el estanque debe tener almacenado cierto volumen para suplir por lo menos el gasto requerido hasta las 4pm, hora que comienza el bombeo. Como el consumo de la hora cero a las 4 es de 320 m3, por lo menos esta cantidad debe estar almacenada. A las 4 am comienza el bombeo, a una rata mayor que la rata de consumo a superar el gasto de bombeo, luego desde las 4 a las 9 el estanque estará recibiendo agua. Y a esa habría recibido 650 m3. A las 9 am, hora en que el consumo y la producción son iguales, se tendrá que se han bombeado 1450 m3 y se han consumido 1120 m3, de los cuales 320 se tenia de reserva, luego se habrán almacenado 1450 – 1120= 650 m3, pero a partir de las 9 hasta las 11 am se habrá consumido: 1980 – 1120= 860 m3, y será bombeado – 1450= 530m3

24 360 M³ 360M³

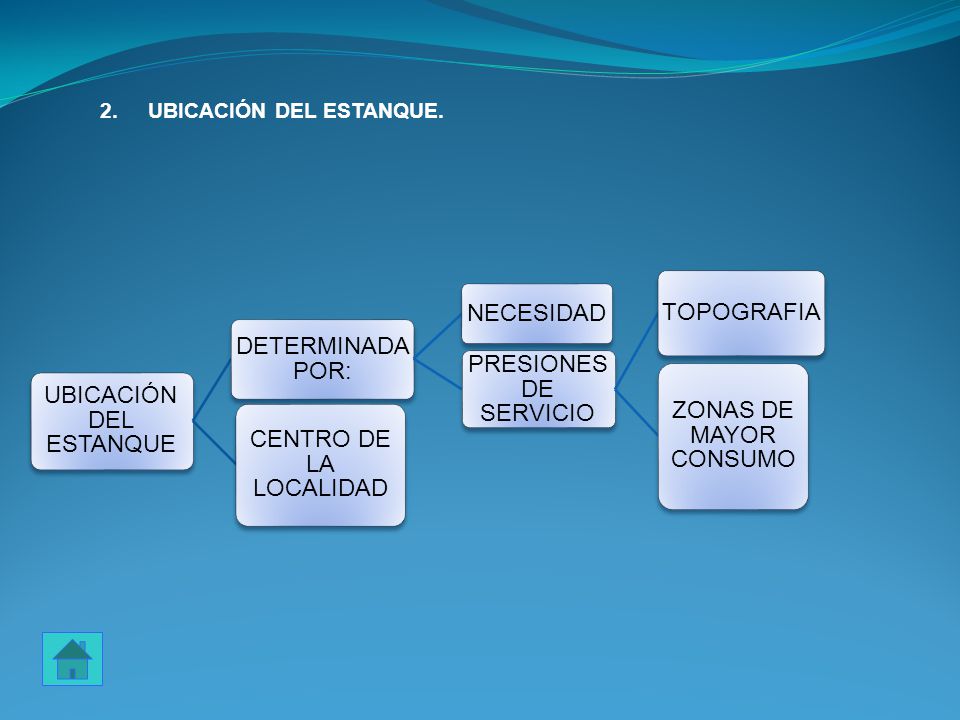

25 UBICACIÓN DEL ESTANQUE
DETERMINADA POR: NECESIDAD PRESIONES DE SERVICIO TOPOGRAFIA ZONAS DE MAYOR CONSUMO CENTRO DE LA LOCALIDAD

26 Pueden ser: Esféricas, cilíndricas,Paralelepípedo. Estanques Metálicos
TIPOS DE ESTANQUES Estanques Elevados Estanques de Concreto Pueden ser: Esféricas, cilíndricas,Paralelepípedo. Estanques Metálicos Estanques superficiales Estanques de base cuadrada o rectangular Accesorios Complementarios: Tubería de llegada, Tubería de limpieza, Tubería de rebose, Ventilación, Medidor principal, Tubería de salida.. Etc.

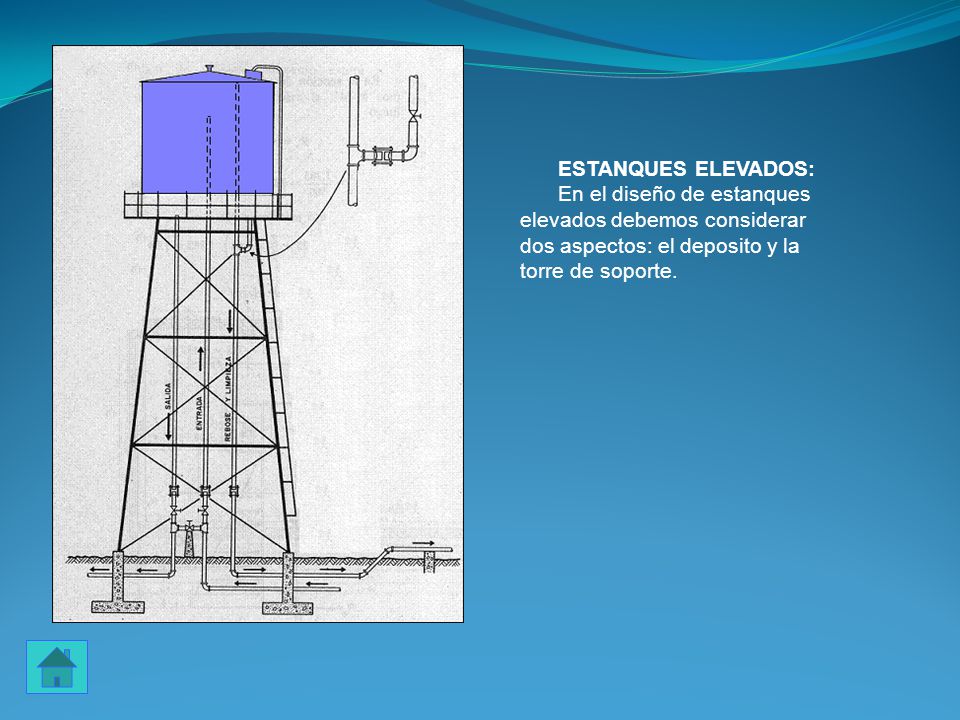

27 ESTANQUES ELEVADOS: En el diseño de estanques elevados debemos considerar dos aspectos: el deposito y la torre de soporte.

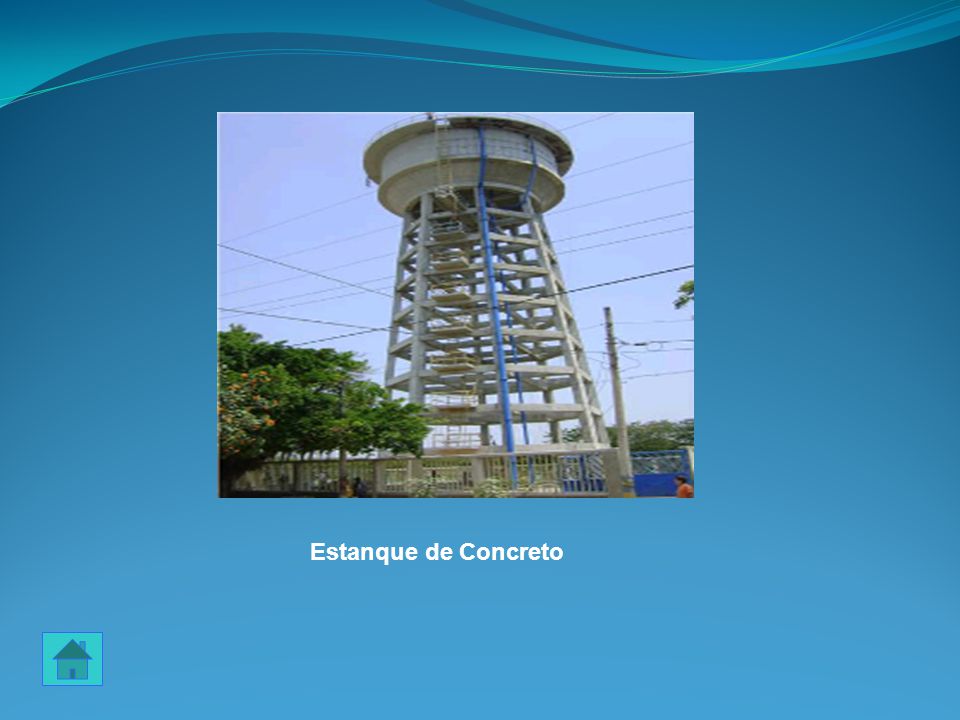

28 Estanque de Concreto

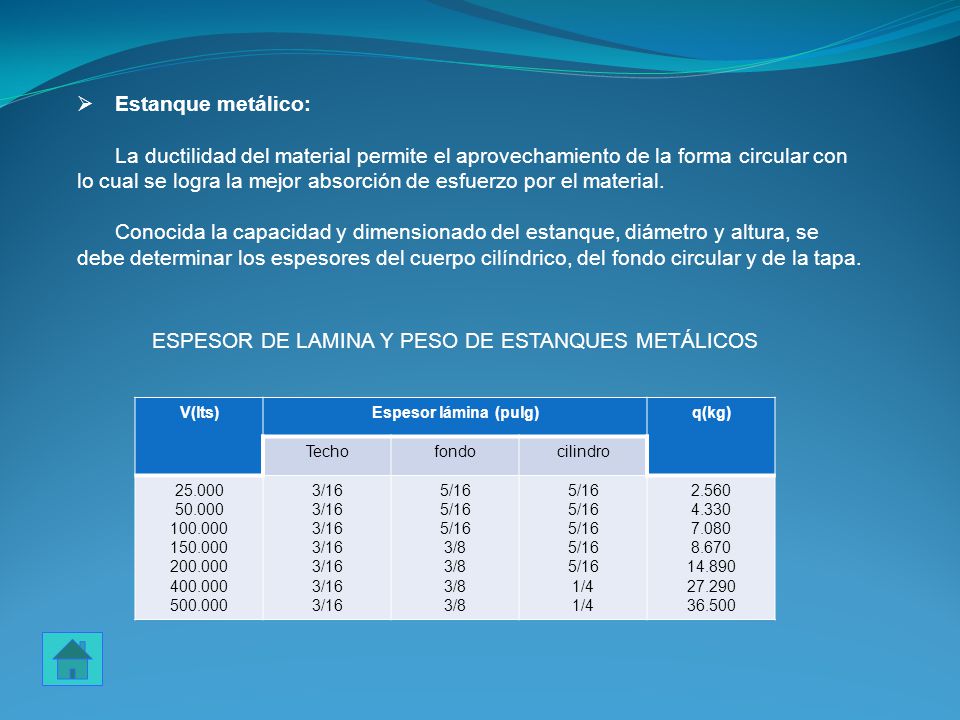

29 ESPESOR DE LAMINA Y PESO DE ESTANQUES METÁLICOS
Estanque metálico: La ductilidad del material permite el aprovechamiento de la forma circular con lo cual se logra la mejor absorción de esfuerzo por el material. Conocida la capacidad y dimensionado del estanque, diámetro y altura, se debe determinar los espesores del cuerpo cilíndrico, del fondo circular y de la tapa. ESPESOR DE LAMINA Y PESO DE ESTANQUES METÁLICOS V(lts) Espesor lámina (pulg) q(kg) Techo fondo cilindro 25.000 50.000 3/16 5/16 3/8 1/4 2.560 4.330 7.080 8.670 14.890 27.290 36.500

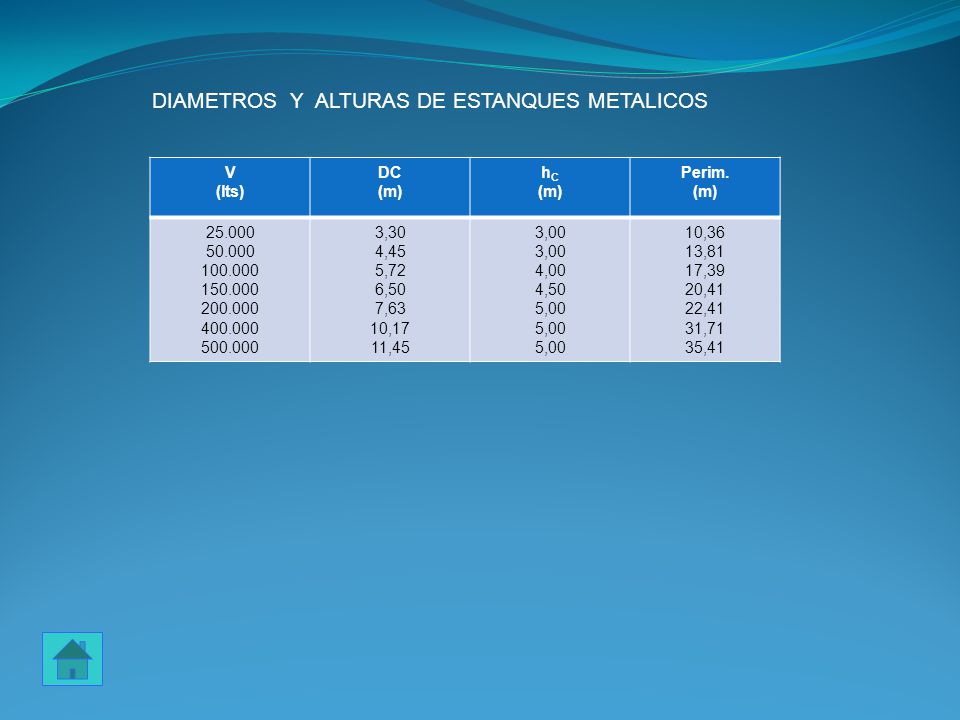

30 DIAMETROS Y ALTURAS DE ESTANQUES METALICOS
V (lts) DC (m) hC Perim. 25.000 50.000 3,30 4,45 5,72 6,50 7,63 10,17 11,45 3,00 4,00 4,50 5,00 10,36 13,81 17,39 20,41 22,41 31,71 35,41

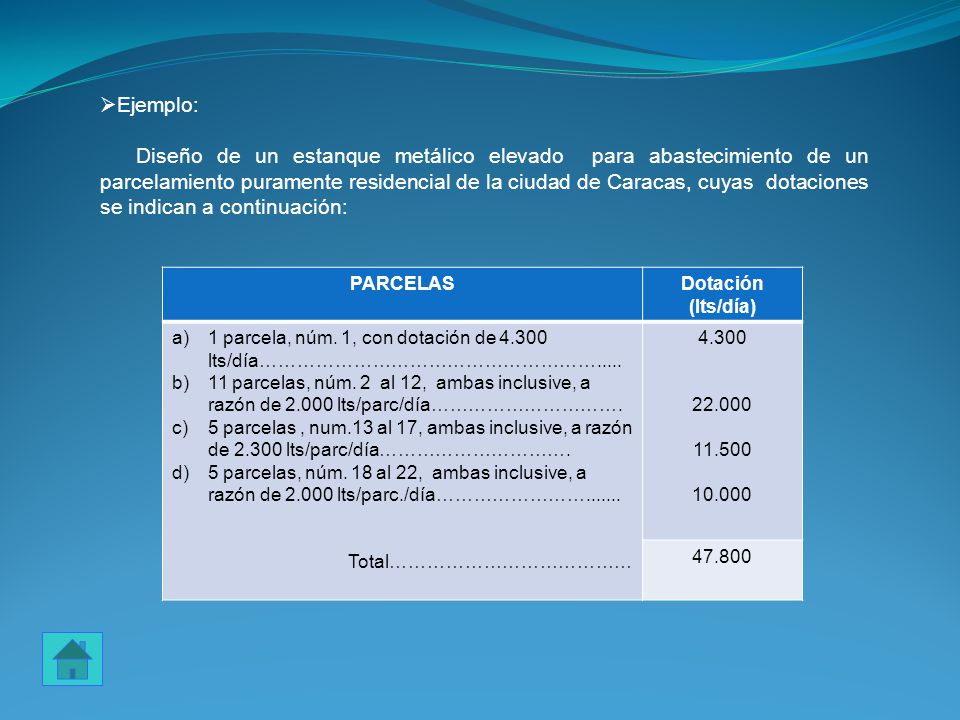

31 Ejemplo: Diseño de un estanque metálico elevado para abastecimiento de un parcelamiento puramente residencial de la ciudad de Caracas, cuyas dotaciones se indican a continuación: PARCELAS Dotación (lts/día) 1 parcela, núm. 1, con dotación de lts/día………………………………………………..... 11 parcelas, núm. 2 al 12, ambas inclusive, a razón de lts/parc/día…………………………. 5 parcelas , num.13 al 17, ambas inclusive, a razón de lts/parc/día…………………………. 5 parcelas, núm. 18 al 22, ambas inclusive, a razón de lts/parc./día…………………… Total………………………………… 4.300 22.000 11.500 10.000 47.800

32 El sistema es por bombeo y se considera un tiempo de 8 horas de bombeo

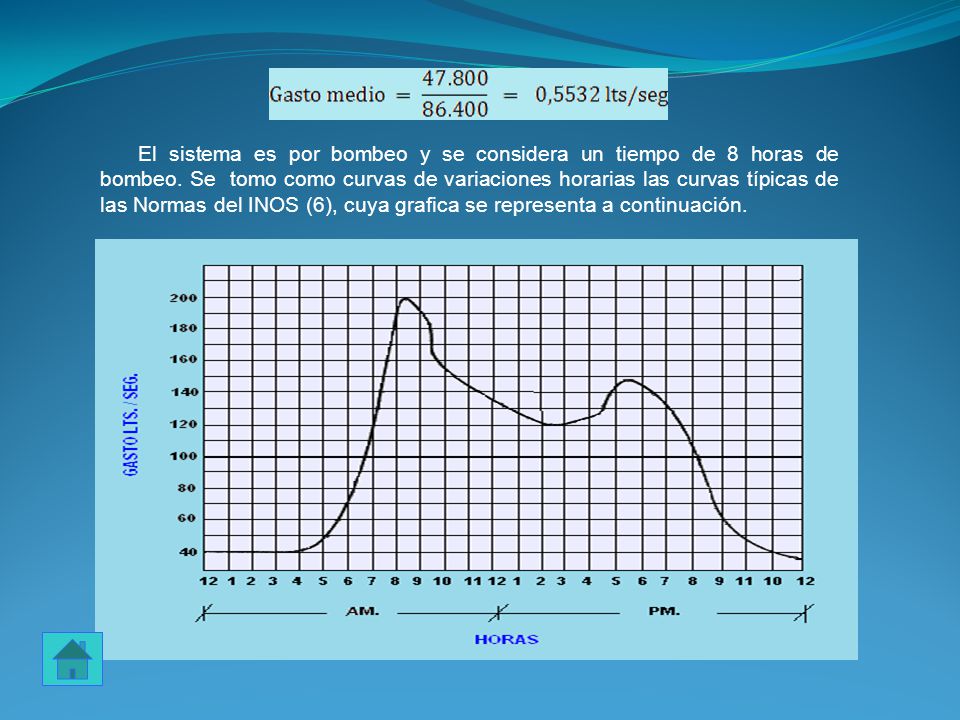

El sistema es por bombeo y se considera un tiempo de 8 horas de bombeo. Se tomo como curvas de variaciones horarias las curvas típicas de las Normas del INOS (6), cuya grafica se representa a continuación.

33 A partir del cual se preparó la siguiente curva de consumos acumulados:

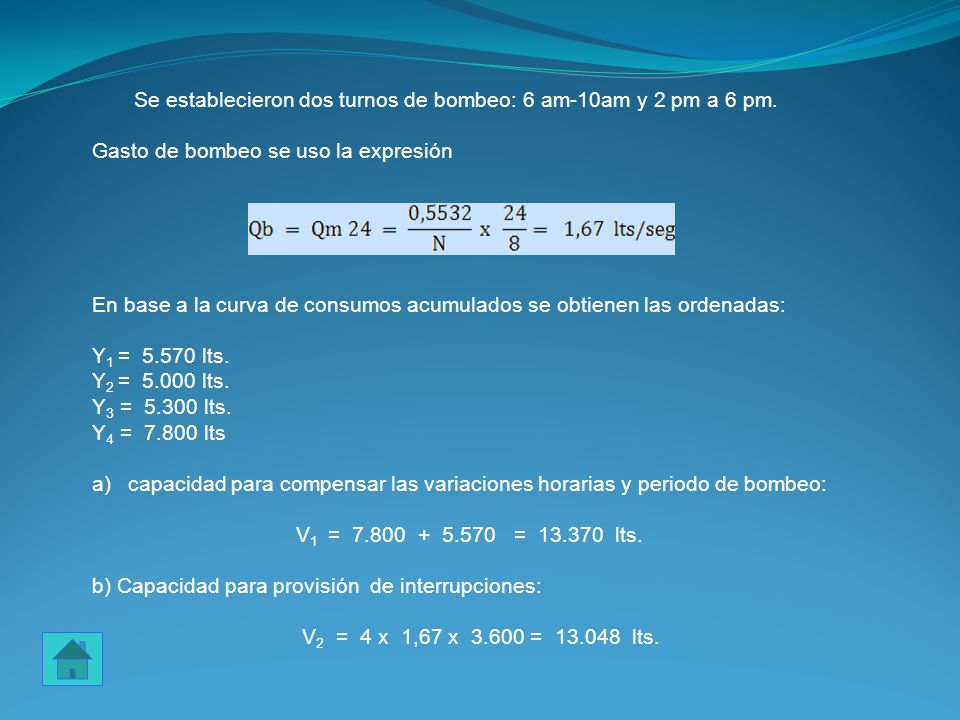

34 Se establecieron dos turnos de bombeo: 6 am-10am y 2 pm a 6 pm.
Gasto de bombeo se uso la expresión En base a la curva de consumos acumulados se obtienen las ordenadas: Y1 = lts. Y2 = lts. Y3 = lts. Y4 = lts capacidad para compensar las variaciones horarias y periodo de bombeo: V1 = = lts. b) Capacidad para provisión de interrupciones: V2 = 4 x 1,67 x = lts.

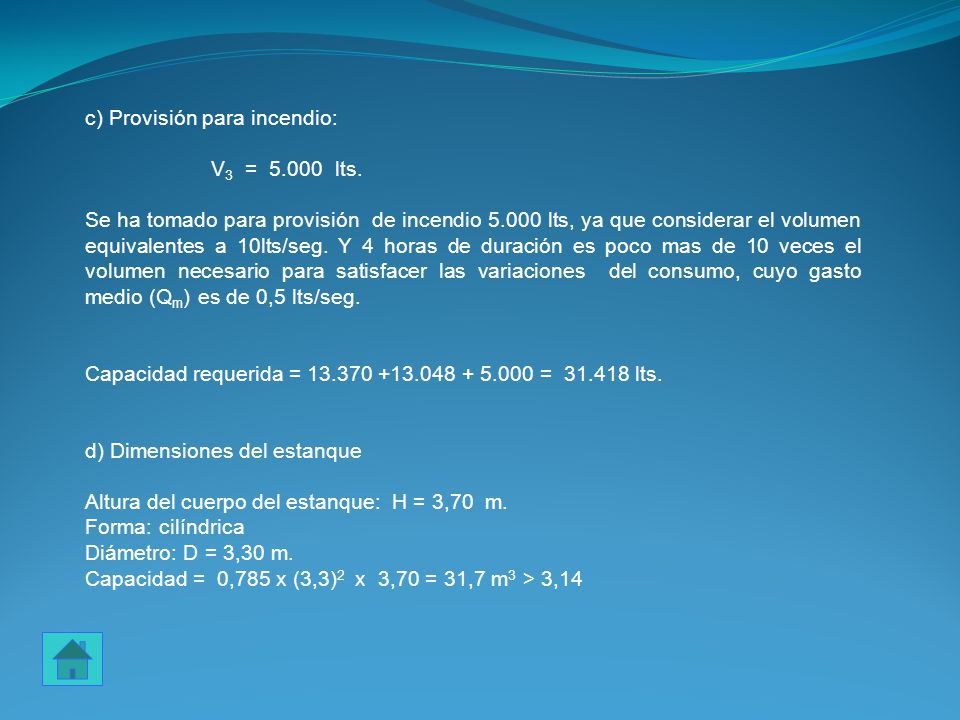

35 c) Provisión para incendio:
V3 = lts. Se ha tomado para provisión de incendio lts, ya que considerar el volumen equivalentes a 10lts/seg. Y 4 horas de duración es poco mas de 10 veces el volumen necesario para satisfacer las variaciones del consumo, cuyo gasto medio (Qm) es de 0,5 lts/seg. Capacidad requerida = = lts. d) Dimensiones del estanque Altura del cuerpo del estanque: H = 3,70 m. Forma: cilíndrica Diámetro: D = 3,30 m. Capacidad = 0,785 x (3,3)2 x 3,70 = 31,7 m3 > 3,14

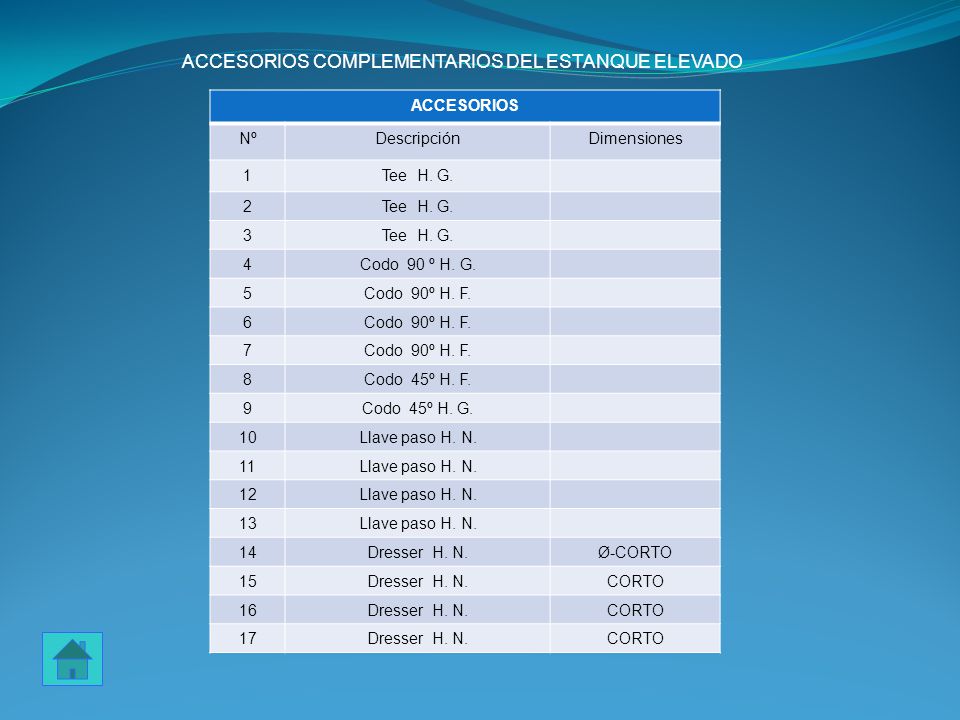

36 ACCESORIOS COMPLEMENTARIOS DEL ESTANQUE ELEVADO
Descripción Dimensiones 1 Tee H. G. 2 3 4 Codo 90 º H. G. 5 Codo 90º H. F. 6 7 8 Codo 45º H. F. 9 Codo 45º H. G. 10 Llave paso H. N. 11 12 13 14 Dresser H. N. Ø-CORTO 15 CORTO 16 17

37 ESTANQUES SUPERFICIALES
Estanques de base cuadrada o rectangular Para capacidades medianas y pequeñas generalmente resulta preferible, por económica, la construccion de estanques de forma de paralelepípedo. En cambio, si se trata de grandes capacidades, los elevados esfuerzos de tensión hace que se logren soluciones mas practicas y económicas a base de estanques de forma cilíndrica.

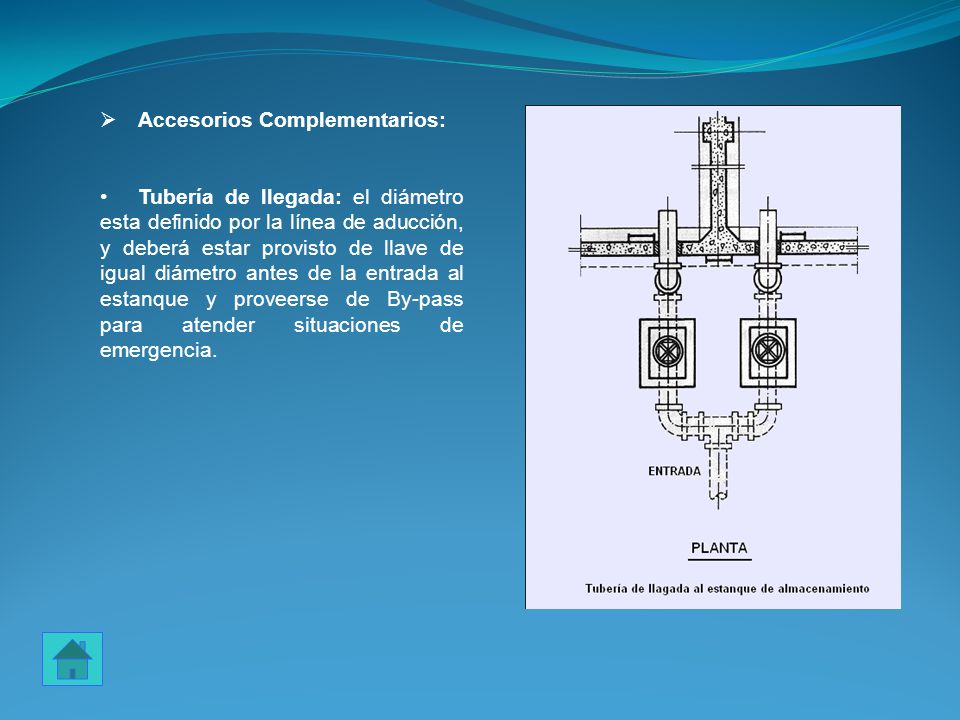

38 Accesorios Complementarios:
Tubería de llegada: el diámetro esta definido por la línea de aducción, y deberá estar provisto de llave de igual diámetro antes de la entrada al estanque y proveerse de By-pass para atender situaciones de emergencia.

39 Tubería de limpieza: la tubería de limpieza deberá ser de un diámetro tal que se facilite el vaciado del estanque en un periodo no mayor de dos horas. No es aconsejable que las tubería de limpieza descarguen directamente en colectores cloacales, por lo cual deben tomarse las previsiones para evitar cualquier riesgo de contaminación posible. Tubería de rebose: La tubería de rebose se conectará con descarga libre a la tubería de limpieza y no se proveerá de llave, permitiendo la descarga en cualquier momento.

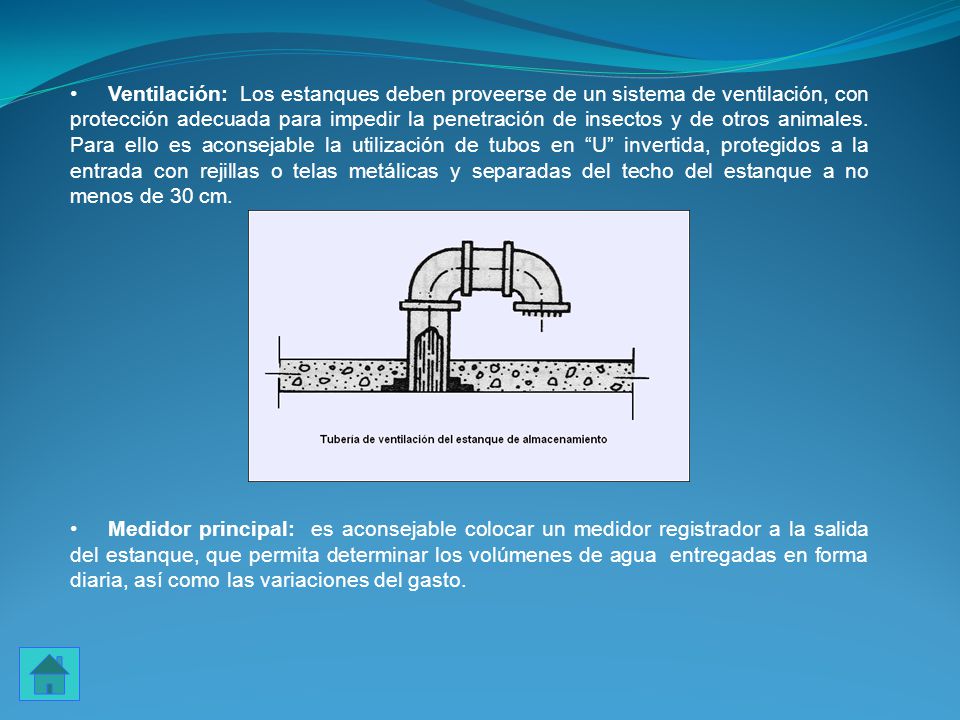

40 Ventilación: Los estanques deben proveerse de un sistema de ventilación, con protección adecuada para impedir la penetración de insectos y de otros animales. Para ello es aconsejable la utilización de tubos en “U” invertida, protegidos a la entrada con rejillas o telas metálicas y separadas del techo del estanque a no menos de 30 cm. Medidor principal: es aconsejable colocar un medidor registrador a la salida del estanque, que permita determinar los volúmenes de agua entregadas en forma diaria, así como las variaciones del gasto.

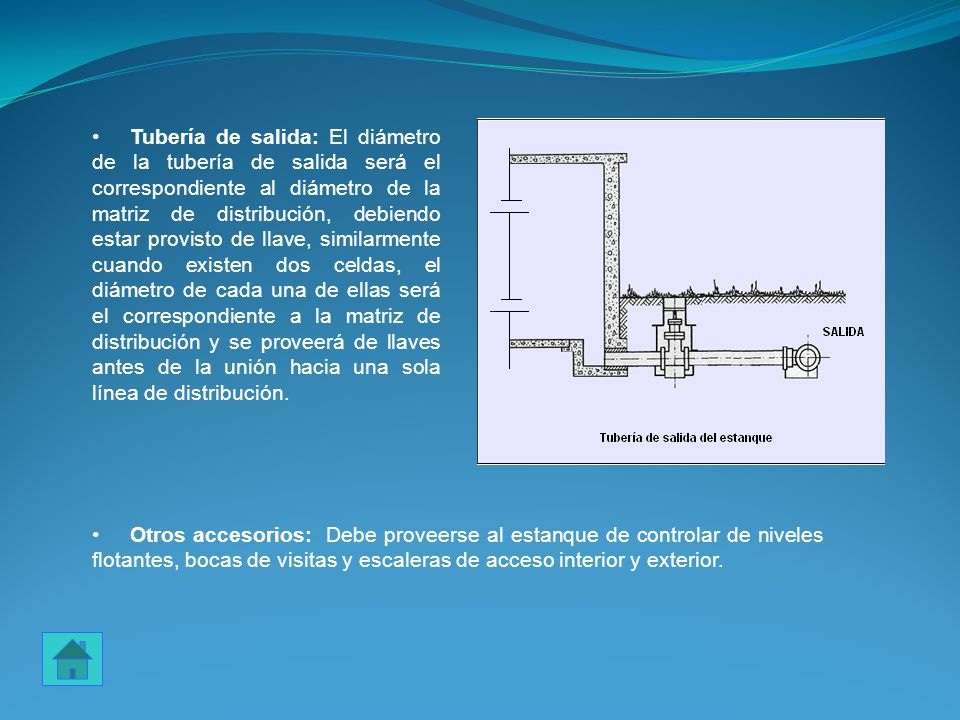

41 Tubería de salida: El diámetro de la tubería de salida será el correspondiente al diámetro de la matriz de distribución, debiendo estar provisto de llave, similarmente cuando existen dos celdas, el diámetro de cada una de ellas será el correspondiente a la matriz de distribución y se proveerá de llaves antes de la unión hacia una sola línea de distribución. Otros accesorios: Debe proveerse al estanque de controlar de niveles flotantes, bocas de visitas y escaleras de acceso interior y exterior.

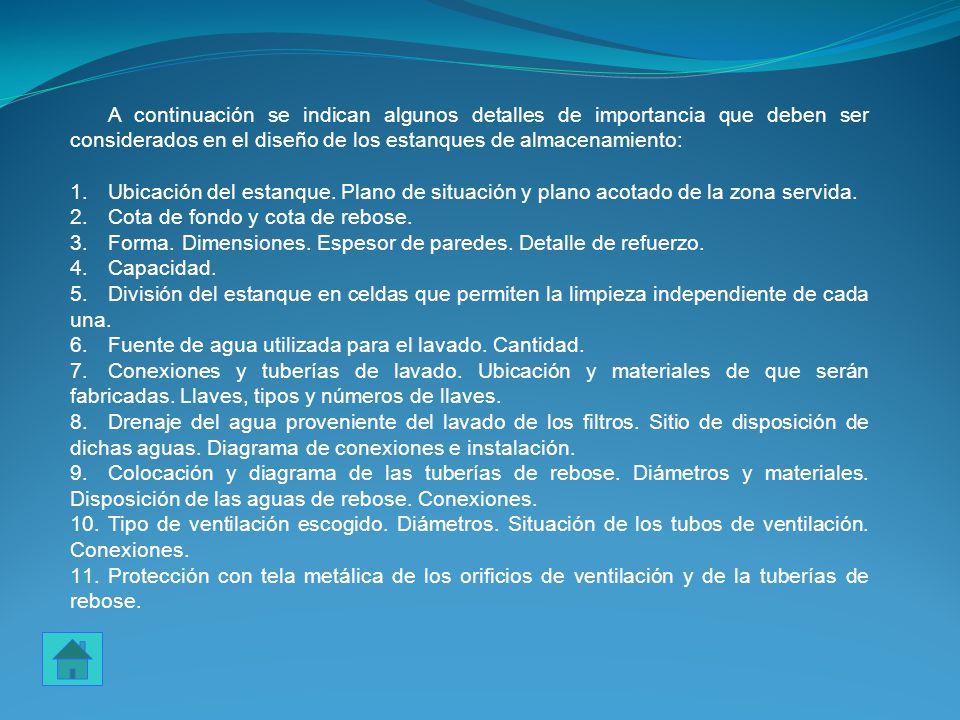

42 A continuación se indican algunos detalles de importancia que deben ser considerados en el diseño de los estanques de almacenamiento: Ubicación del estanque. Plano de situación y plano acotado de la zona servida. Cota de fondo y cota de rebose. Forma. Dimensiones. Espesor de paredes. Detalle de refuerzo. Capacidad. División del estanque en celdas que permiten la limpieza independiente de cada una. Fuente de agua utilizada para el lavado. Cantidad. Conexiones y tuberías de lavado. Ubicación y materiales de que serán fabricadas. Llaves, tipos y números de llaves. Drenaje del agua proveniente del lavado de los filtros. Sitio de disposición de dichas aguas. Diagrama de conexiones e instalación. Colocación y diagrama de las tuberías de rebose. Diámetros y materiales. Disposición de las aguas de rebose. Conexiones. Tipo de ventilación escogido. Diámetros. Situación de los tubos de ventilación. Conexiones. Protección con tela metálica de los orificios de ventilación y de la tuberías de rebose.

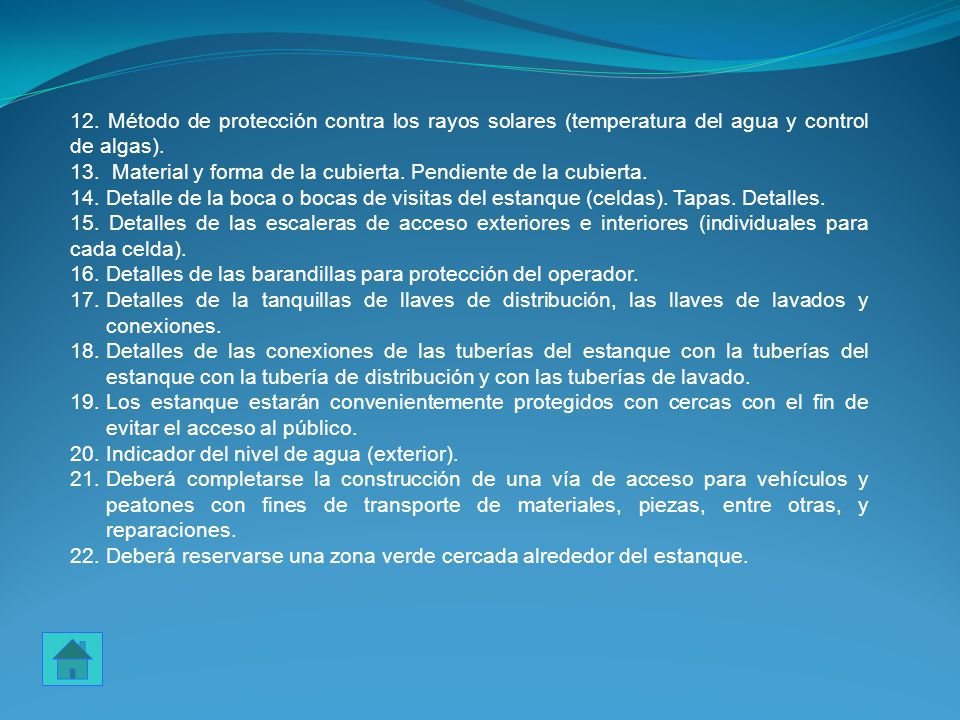

43 12. Método de protección contra los rayos solares (temperatura del agua y control de algas).
13. Material y forma de la cubierta. Pendiente de la cubierta. 14. Detalle de la boca o bocas de visitas del estanque (celdas). Tapas. Detalles. 15. Detalles de las escaleras de acceso exteriores e interiores (individuales para cada celda). Detalles de las barandillas para protección del operador. Detalles de la tanquillas de llaves de distribución, las llaves de lavados y conexiones. Detalles de las conexiones de las tuberías del estanque con la tuberías del estanque con la tubería de distribución y con las tuberías de lavado. Los estanque estarán convenientemente protegidos con cercas con el fin de evitar el acceso al público. Indicador del nivel de agua (exterior). Deberá completarse la construcción de una vía de acceso para vehículos y peatones con fines de transporte de materiales, piezas, entre otras, y reparaciones. Deberá reservarse una zona verde cercada alrededor del estanque.
