1 Estructuras de Materiales Compuestos
Ensayos normalizados de caracterización Ing. Gastón Bonet Ing. Cristian Bottero Ing. Marco Fontana

2 Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización

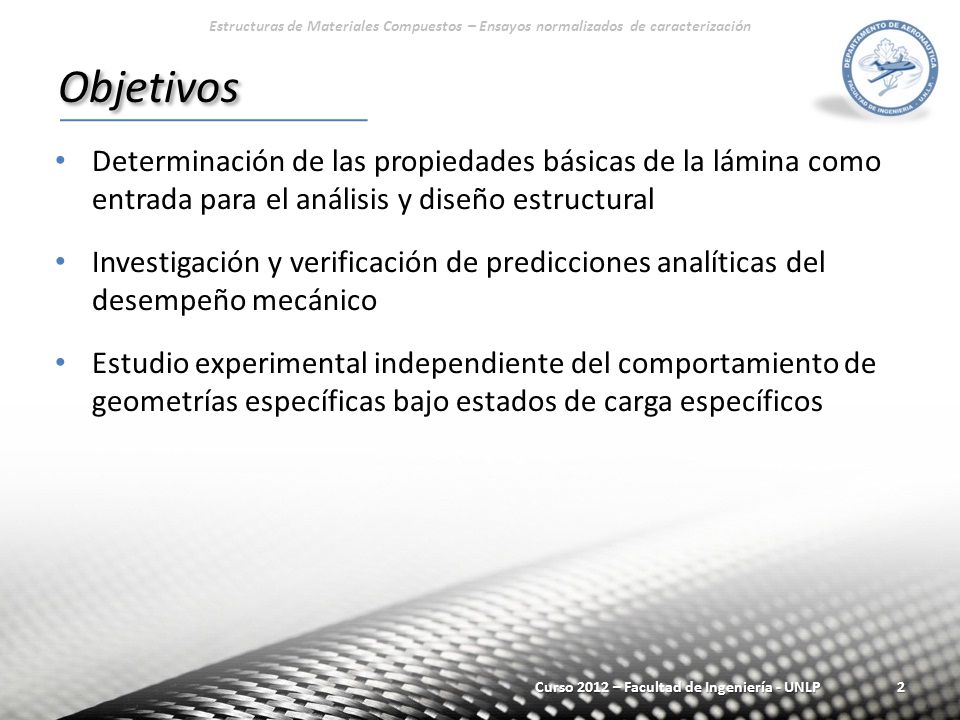

Objetivos Determinación de las propiedades básicas de la lámina como entrada para el análisis y diseño estructural Investigación y verificación de predicciones analíticas del desempeño mecánico Estudio experimental independiente del comportamiento de geometrías específicas bajo estados de carga específicos Curso 2012 – Facultad de Ingeniería - UNLP

3 Tipos de ensayos Caracterización de los materiales constituyentes

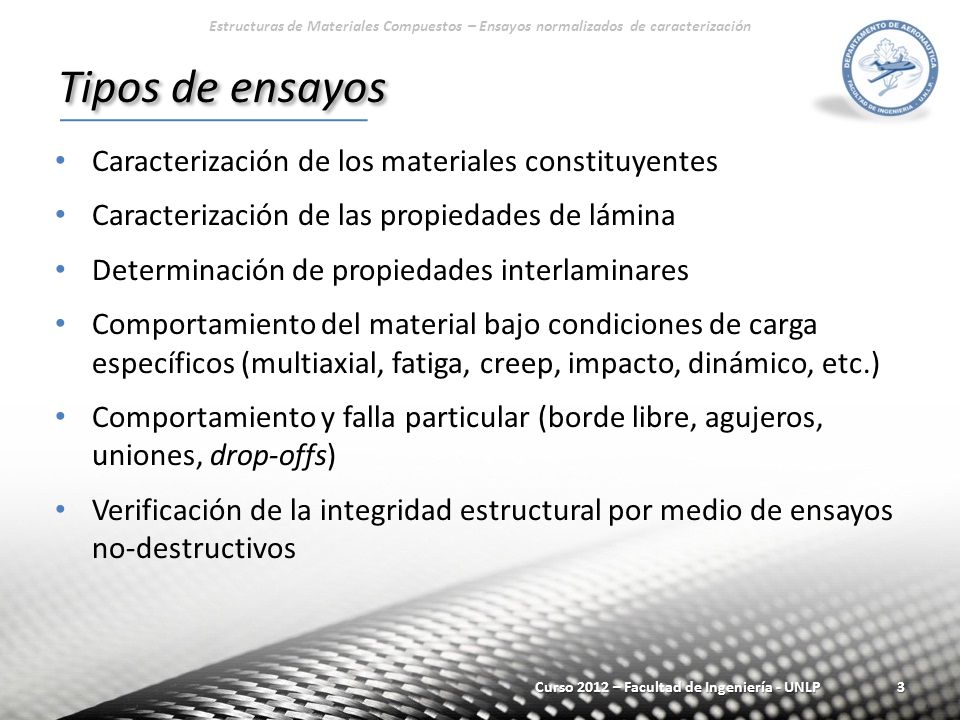

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Tipos de ensayos Caracterización de los materiales constituyentes Caracterización de las propiedades de lámina Determinación de propiedades interlaminares Comportamiento del material bajo condiciones de carga específicos (multiaxial, fatiga, creep, impacto, dinámico, etc.) Comportamiento y falla particular (borde libre, agujeros, uniones, drop-offs) Verificación de la integridad estructural por medio de ensayos no-destructivos Curso 2012 – Facultad de Ingeniería - UNLP

4 Caracterización mecánica de fibras

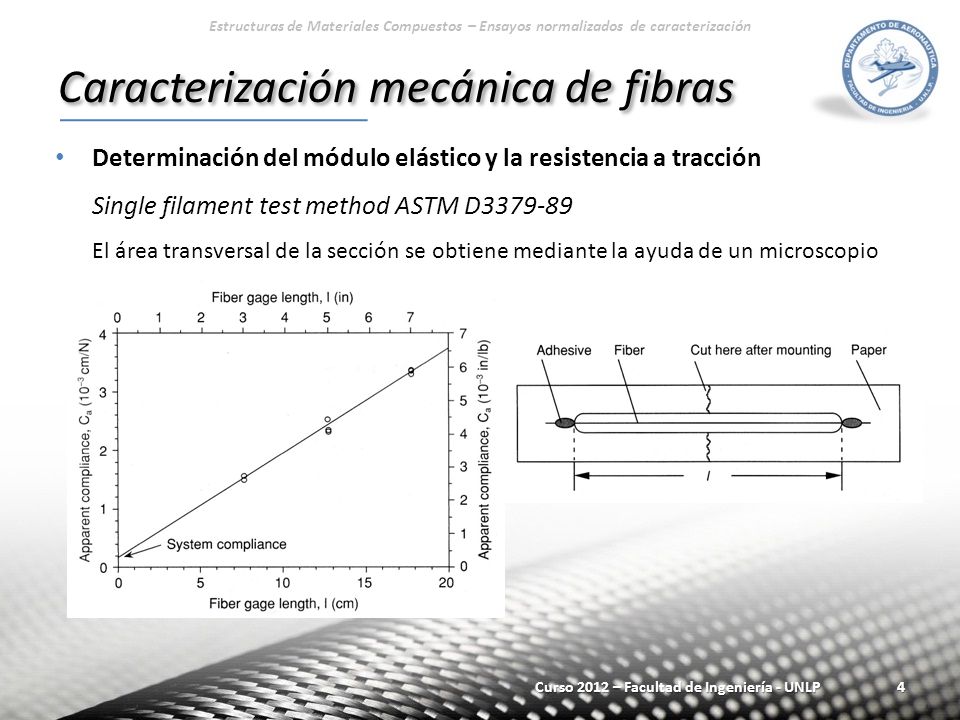

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Caracterización mecánica de fibras Determinación del módulo elástico y la resistencia a tracción Single filament test method ASTM D El área transversal de la sección se obtiene mediante la ayuda de un microscopio Curso 2012 – Facultad de Ingeniería - UNLP

5 Caracterización mecánica de fibras

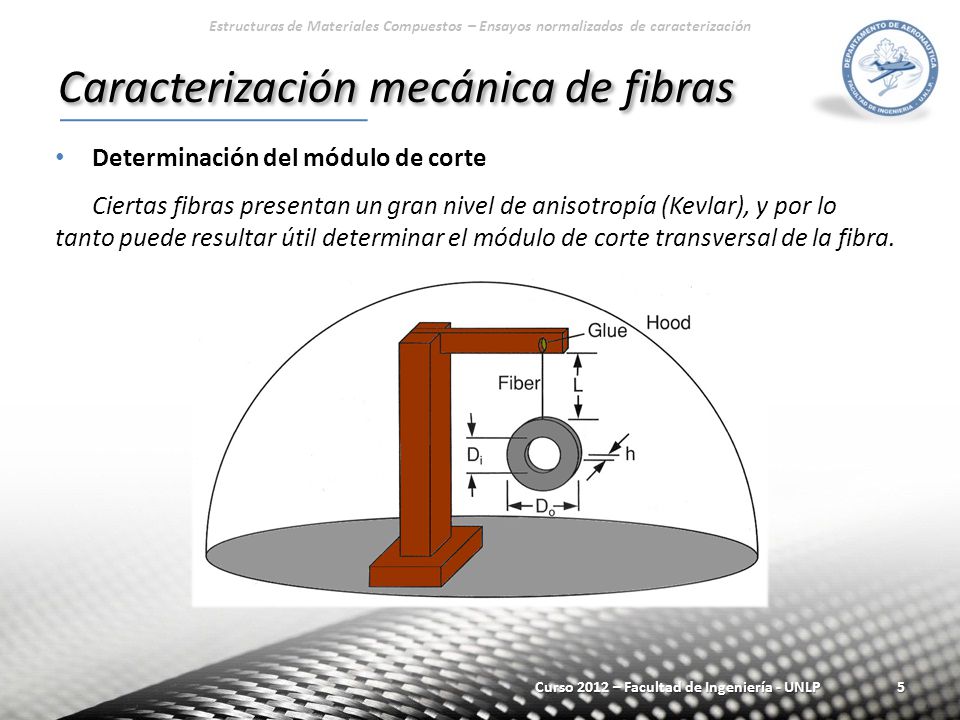

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Caracterización mecánica de fibras Determinación del módulo de corte Ciertas fibras presentan un gran nivel de anisotropía (Kevlar), y por lo tanto puede resultar útil determinar el módulo de corte transversal de la fibra. Curso 2012 – Facultad de Ingeniería - UNLP

6 Caracterización mecánica de matriz

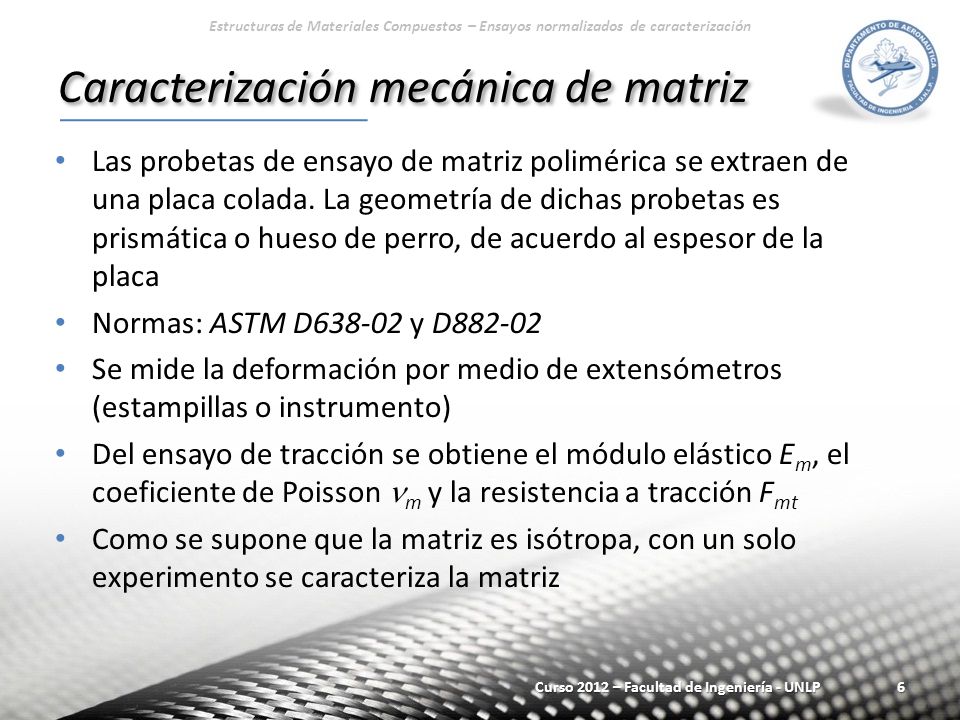

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Caracterización mecánica de matriz Las probetas de ensayo de matriz polimérica se extraen de una placa colada. La geometría de dichas probetas es prismática o hueso de perro, de acuerdo al espesor de la placa Normas: ASTM D y D882-02 Se mide la deformación por medio de extensómetros (estampillas o instrumento) Del ensayo de tracción se obtiene el módulo elástico Em, el coeficiente de Poisson nm y la resistencia a tracción Fmt Como se supone que la matriz es isótropa, con un solo experimento se caracteriza la matriz Curso 2012 – Facultad de Ingeniería - UNLP

7 Caracterización mecánica de interfase

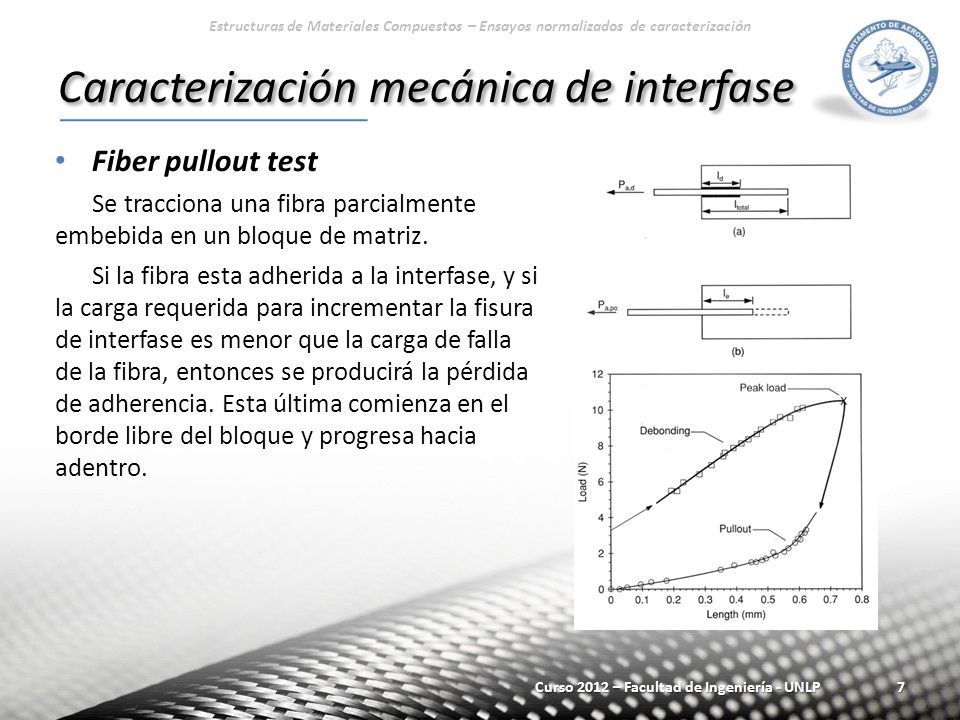

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Caracterización mecánica de interfase Fiber pullout test Se tracciona una fibra parcialmente embebida en un bloque de matriz. Si la fibra esta adherida a la interfase, y si la carga requerida para incrementar la fisura de interfase es menor que la carga de falla de la fibra, entonces se producirá la pérdida de adherencia. Esta última comienza en el borde libre del bloque y progresa hacia adentro. Curso 2012 – Facultad de Ingeniería - UNLP

8 Caracterización de densidad
Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Caracterización de densidad Norma: ASTM D792-00 Se pesa la muestra en aire Se une la muestra a una balanza analítica por medio de un alambre fino, y se pesa mientras la muestra y una porción del alambre están sumergidas en agua destilada Se pesa el alambre solo, con la misma parte sumergida La densidad del material a 23°C se determina a partir de la siguiente fórmula: r = densidad (g/cm3) a = peso de la muestra en aire b = peso aparente de la muestra y parte de alambre sumergidos w = peso aparente del alambre parcialmente sumergido Curso 2012 – Facultad de Ingeniería - UNLP

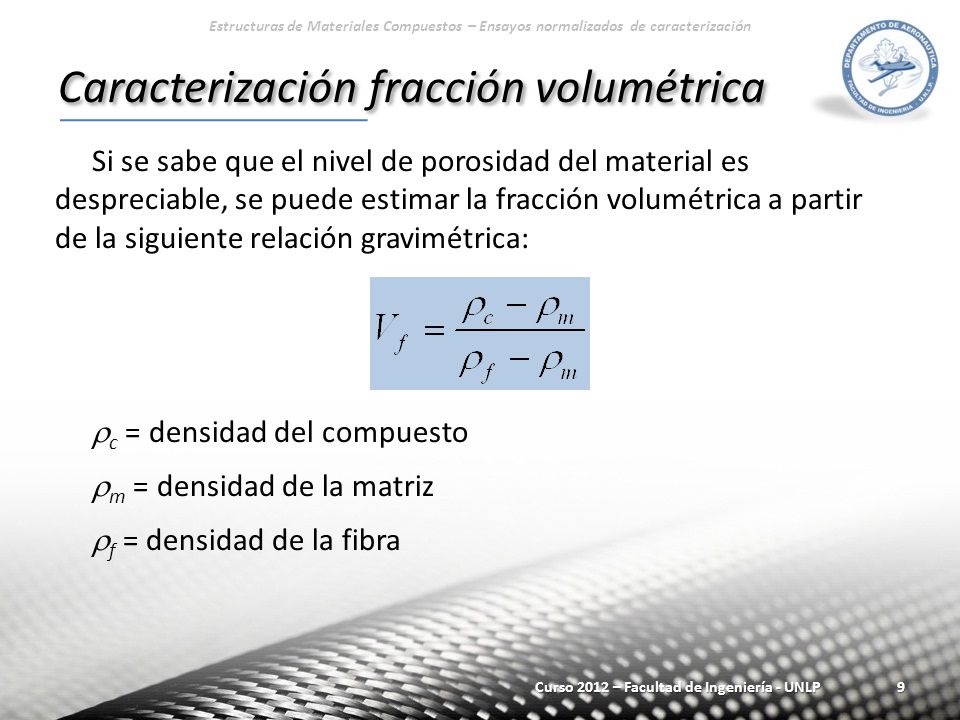

9 Caracterización fracción volumétrica
Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Caracterización fracción volumétrica Si se sabe que el nivel de porosidad del material es despreciable, se puede estimar la fracción volumétrica a partir de la siguiente relación gravimétrica: rc = densidad del compuesto rm = densidad de la matriz rf = densidad de la fibra Curso 2012 – Facultad de Ingeniería - UNLP

10 Caracterización fracción volumétrica

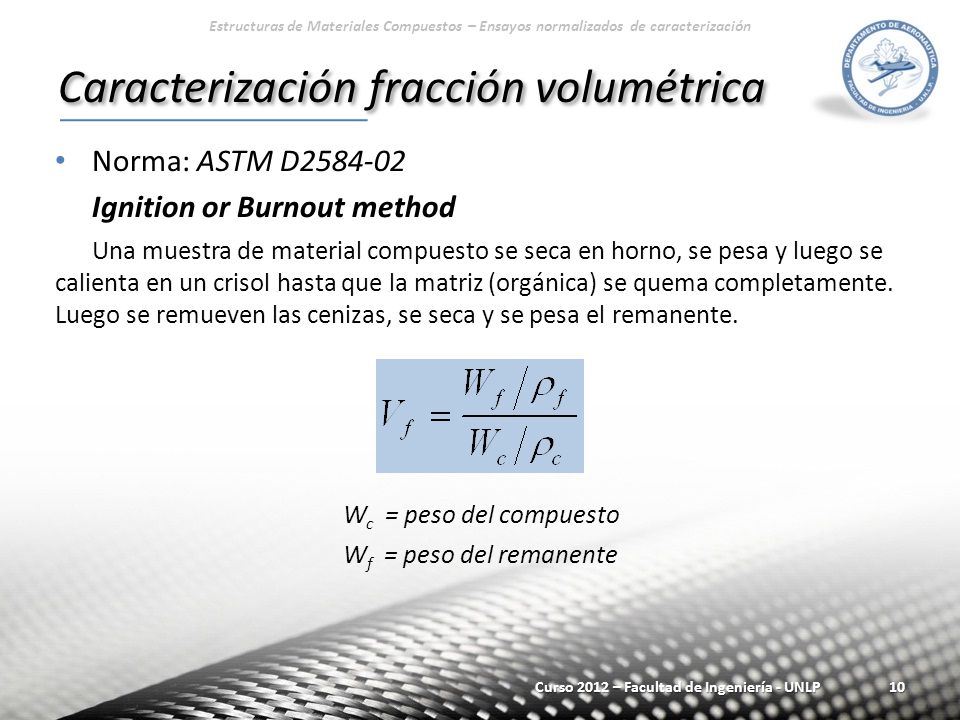

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Caracterización fracción volumétrica Norma: ASTM D Ignition or Burnout method Una muestra de material compuesto se seca en horno, se pesa y luego se calienta en un crisol hasta que la matriz (orgánica) se quema completamente. Luego se remueven las cenizas, se seca y se pesa el remanente. Wc = peso del compuesto Wf = peso del remanente Curso 2012 – Facultad de Ingeniería - UNLP

11 Caracterización de porosidad

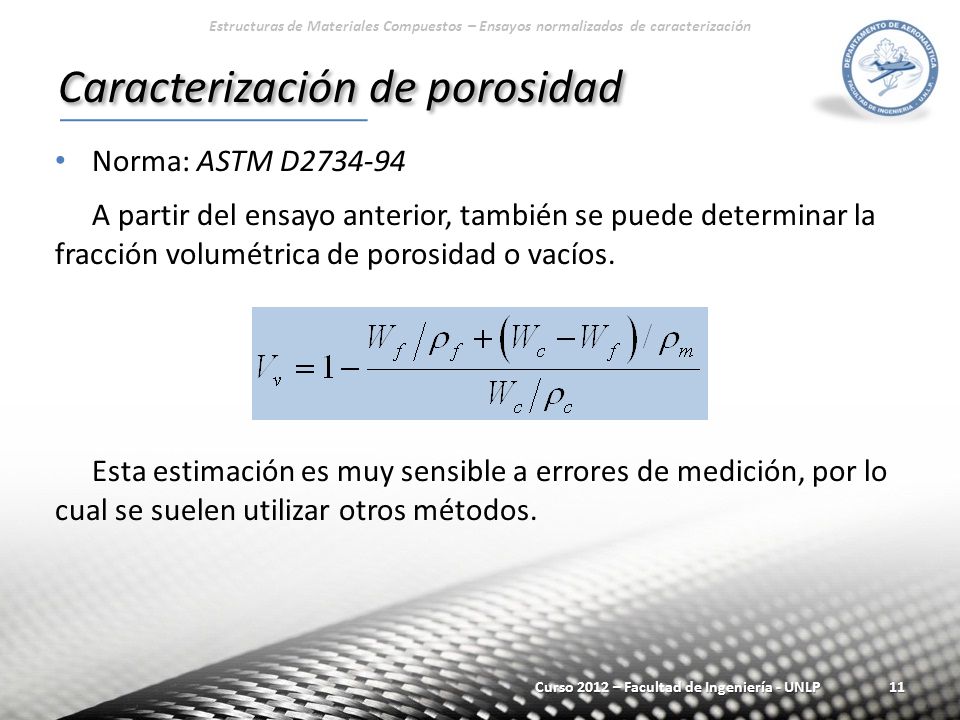

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Caracterización de porosidad Norma: ASTM D A partir del ensayo anterior, también se puede determinar la fracción volumétrica de porosidad o vacíos. Esta estimación es muy sensible a errores de medición, por lo cual se suelen utilizar otros métodos. Curso 2012 – Facultad de Ingeniería - UNLP

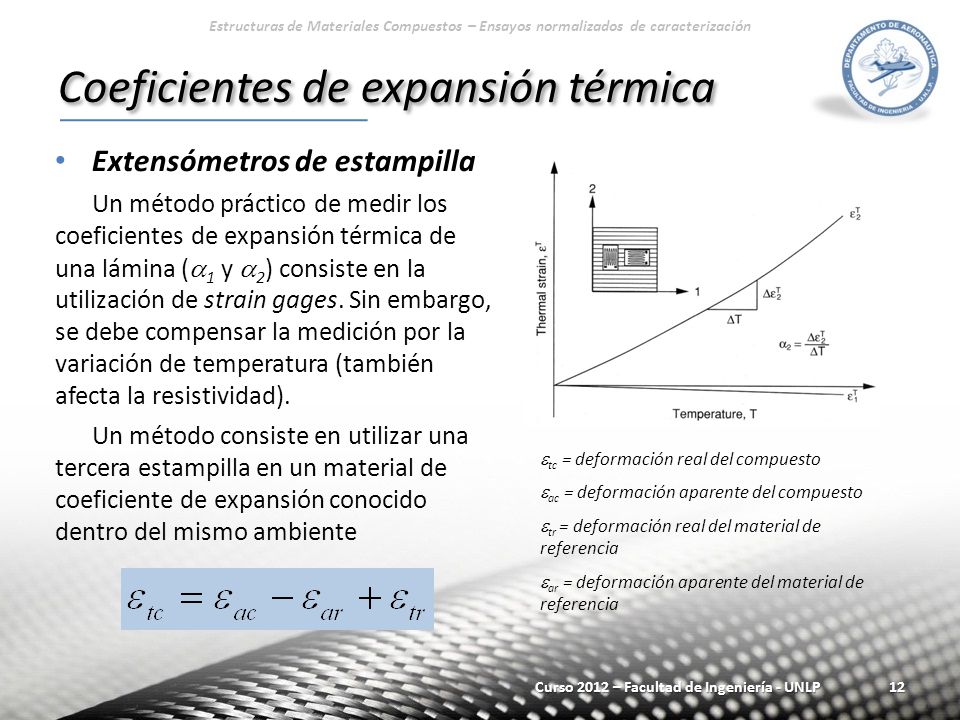

12 Coeficientes de expansión térmica
Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Coeficientes de expansión térmica Extensómetros de estampilla Un método práctico de medir los coeficientes de expansión térmica de una lámina (a1 y a2) consiste en la utilización de strain gages. Sin embargo, se debe compensar la medición por la variación de temperatura (también afecta la resistividad). Un método consiste en utilizar una tercera estampilla en un material de coeficiente de expansión conocido dentro del mismo ambiente etc = deformación real del compuesto eac = deformación aparente del compuesto etr = deformación real del material de referencia ear = deformación aparente del material de referencia Curso 2012 – Facultad de Ingeniería - UNLP

13 Coeficientes de expansión higroscópica

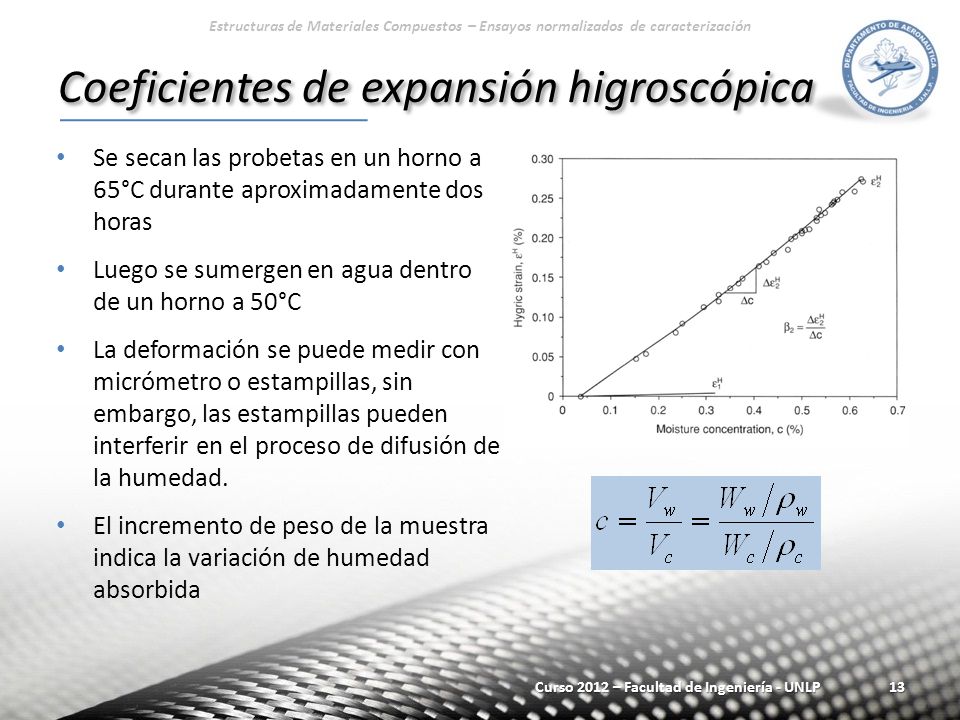

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Coeficientes de expansión higroscópica Se secan las probetas en un horno a 65°C durante aproximadamente dos horas Luego se sumergen en agua dentro de un horno a 50°C La deformación se puede medir con micrómetro o estampillas, sin embargo, las estampillas pueden interferir en el proceso de difusión de la humedad. El incremento de peso de la muestra indica la variación de humedad absorbida Curso 2012 – Facultad de Ingeniería - UNLP

14 Ensayos de tracción Norma: ASTM D3039/D3039M-00

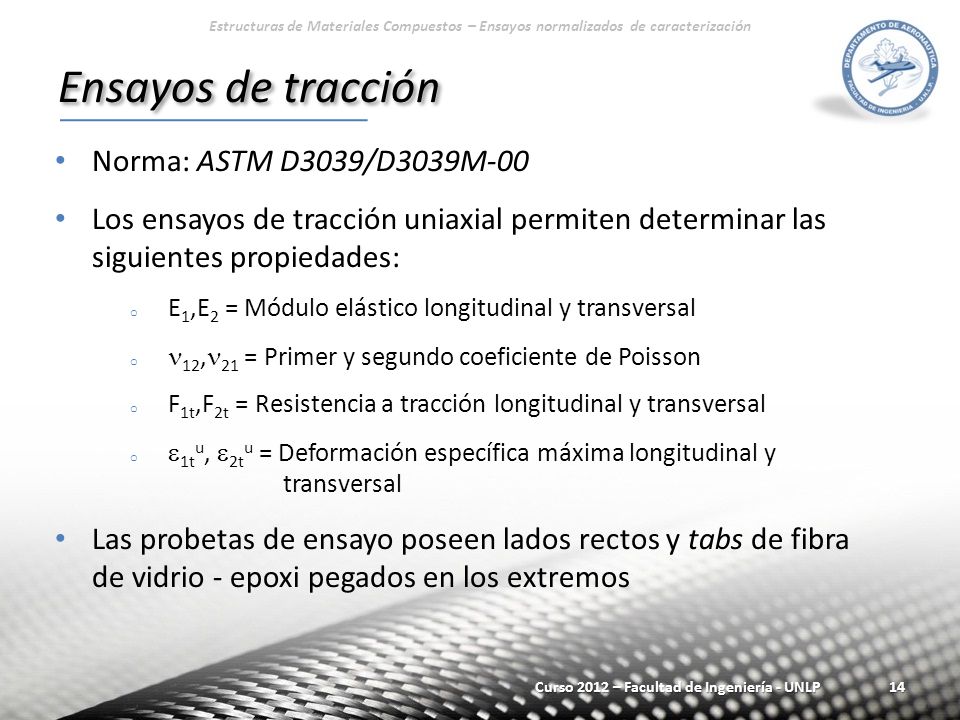

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Ensayos de tracción Norma: ASTM D3039/D3039M-00 Los ensayos de tracción uniaxial permiten determinar las siguientes propiedades: E1,E2 = Módulo elástico longitudinal y transversal n12,n21 = Primer y segundo coeficiente de Poisson F1t,F2t = Resistencia a tracción longitudinal y transversal e1tu, e2tu = Deformación específica máxima longitudinal y transversal Las probetas de ensayo poseen lados rectos y tabs de fibra de vidrio - epoxi pegados en los extremos Curso 2012 – Facultad de Ingeniería - UNLP

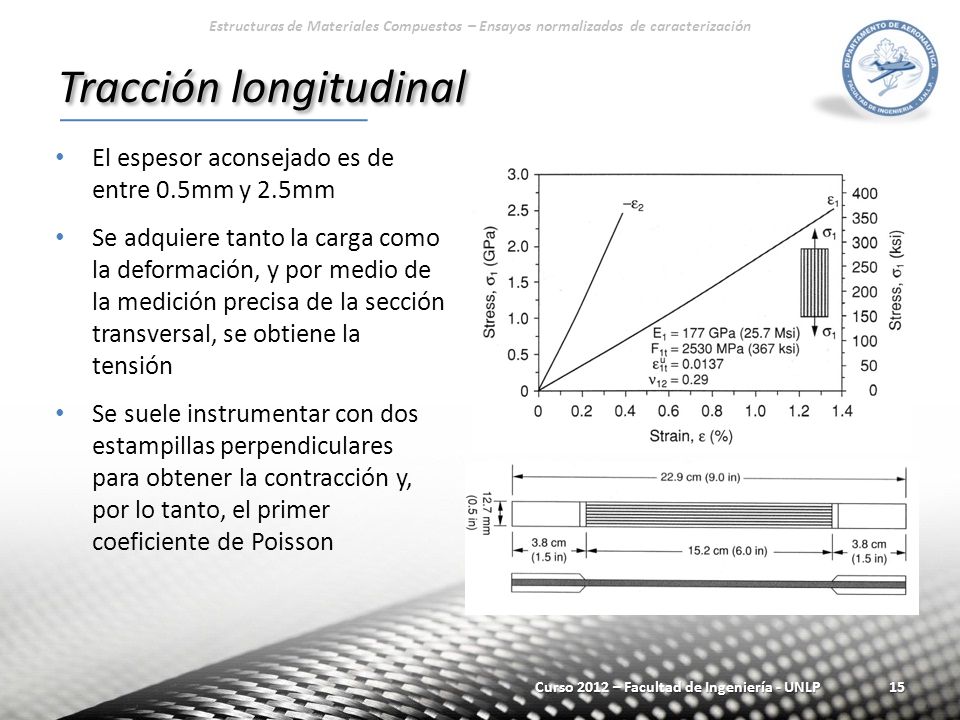

15 Tracción longitudinal
Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Tracción longitudinal El espesor aconsejado es de entre 0.5mm y 2.5mm Se adquiere tanto la carga como la deformación, y por medio de la medición precisa de la sección transversal, se obtiene la tensión Se suele instrumentar con dos estampillas perpendiculares para obtener la contracción y, por lo tanto, el primer coeficiente de Poisson Curso 2012 – Facultad de Ingeniería - UNLP

16 Tracción transversal El espesor aconsejado es de entre 0.5mm y 2.5mm

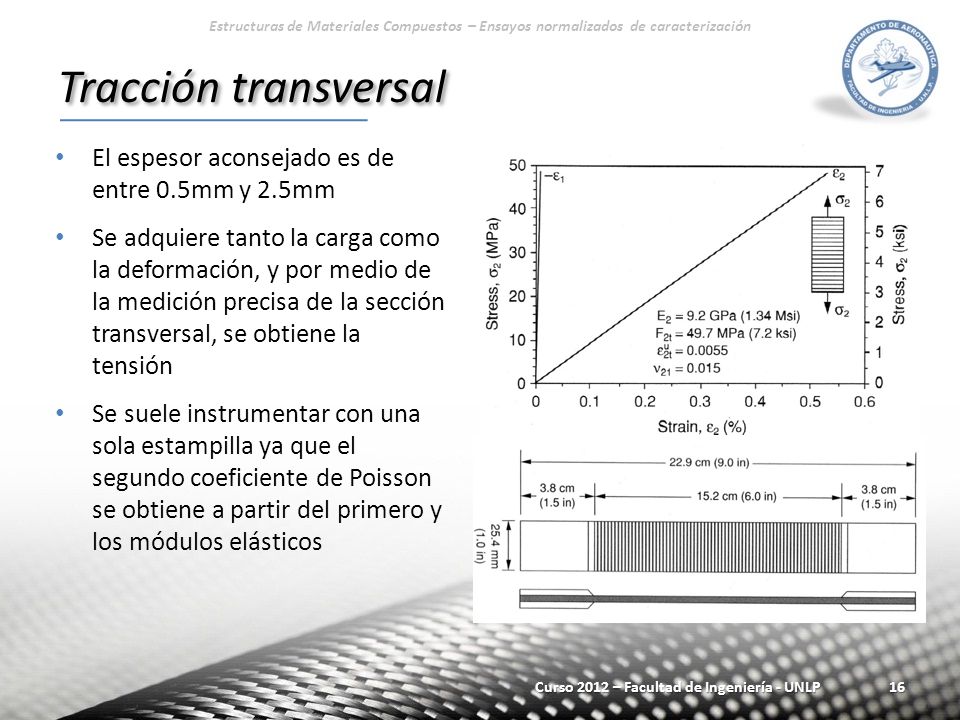

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Tracción transversal El espesor aconsejado es de entre 0.5mm y 2.5mm Se adquiere tanto la carga como la deformación, y por medio de la medición precisa de la sección transversal, se obtiene la tensión Se suele instrumentar con una sola estampilla ya que el segundo coeficiente de Poisson se obtiene a partir del primero y los módulos elásticos Curso 2012 – Facultad de Ingeniería - UNLP

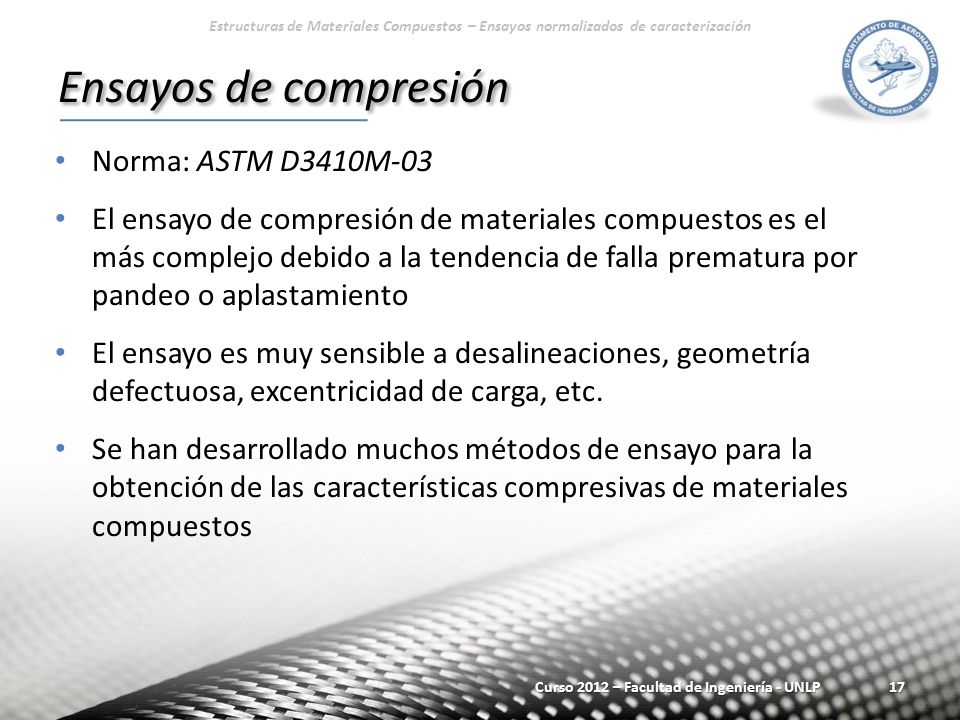

17 Ensayos de compresión Norma: ASTM D3410M-03
Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Ensayos de compresión Norma: ASTM D3410M-03 El ensayo de compresión de materiales compuestos es el más complejo debido a la tendencia de falla prematura por pandeo o aplastamiento El ensayo es muy sensible a desalineaciones, geometría defectuosa, excentricidad de carga, etc. Se han desarrollado muchos métodos de ensayo para la obtención de las características compresivas de materiales compuestos Curso 2012 – Facultad de Ingeniería - UNLP

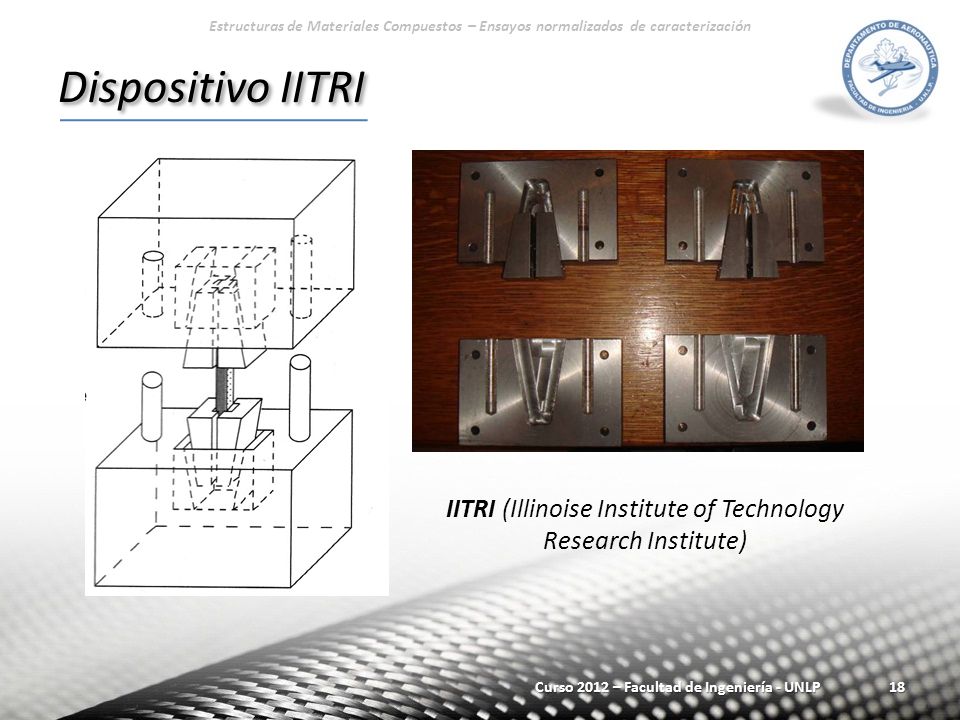

18 IITRI (Illinoise Institute of Technology Research Institute)
Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Dispositivo IITRI IITRI (Illinoise Institute of Technology Research Institute) Curso 2012 – Facultad de Ingeniería - UNLP

19 Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización

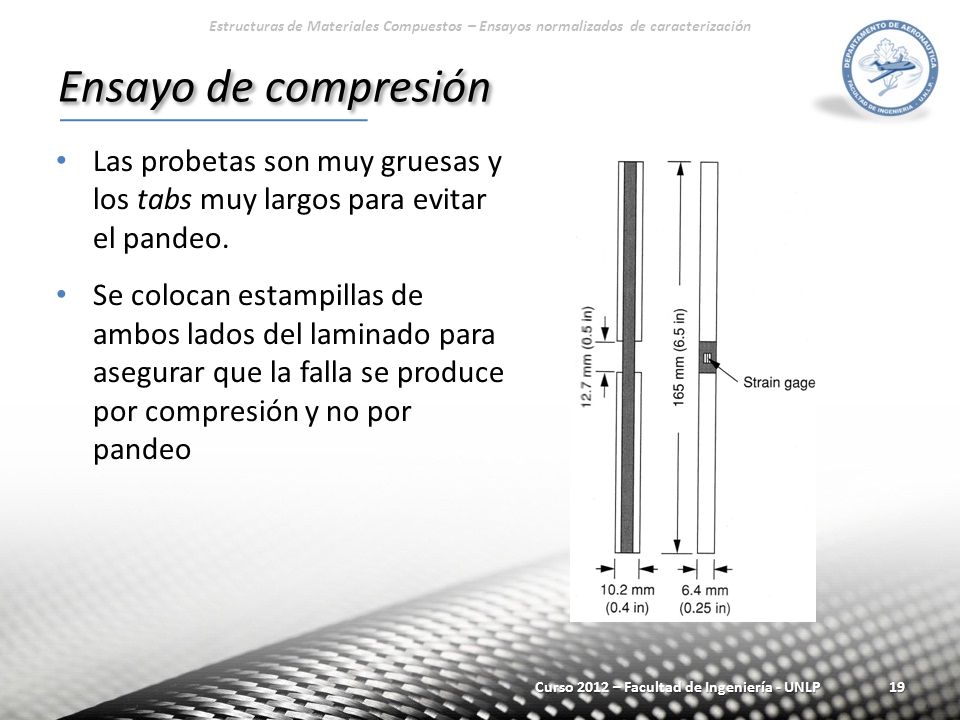

Ensayo de compresión Las probetas son muy gruesas y los tabs muy largos para evitar el pandeo. Se colocan estampillas de ambos lados del laminado para asegurar que la falla se produce por compresión y no por pandeo Curso 2012 – Facultad de Ingeniería - UNLP

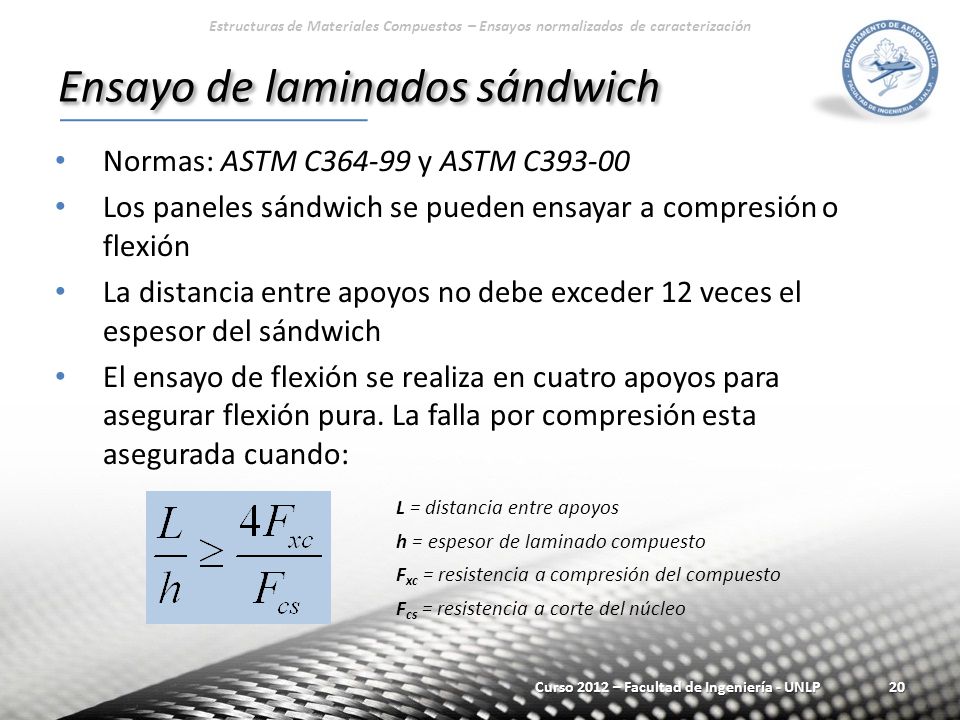

20 Ensayo de laminados sándwich
Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Ensayo de laminados sándwich Normas: ASTM C y ASTM C393-00 Los paneles sándwich se pueden ensayar a compresión o flexión La distancia entre apoyos no debe exceder 12 veces el espesor del sándwich El ensayo de flexión se realiza en cuatro apoyos para asegurar flexión pura. La falla por compresión esta asegurada cuando: L = distancia entre apoyos h = espesor de laminado compuesto Fxc = resistencia a compresión del compuesto Fcs = resistencia a corte del núcleo Curso 2012 – Facultad de Ingeniería - UNLP

21 Ensayo de laminados sándwich

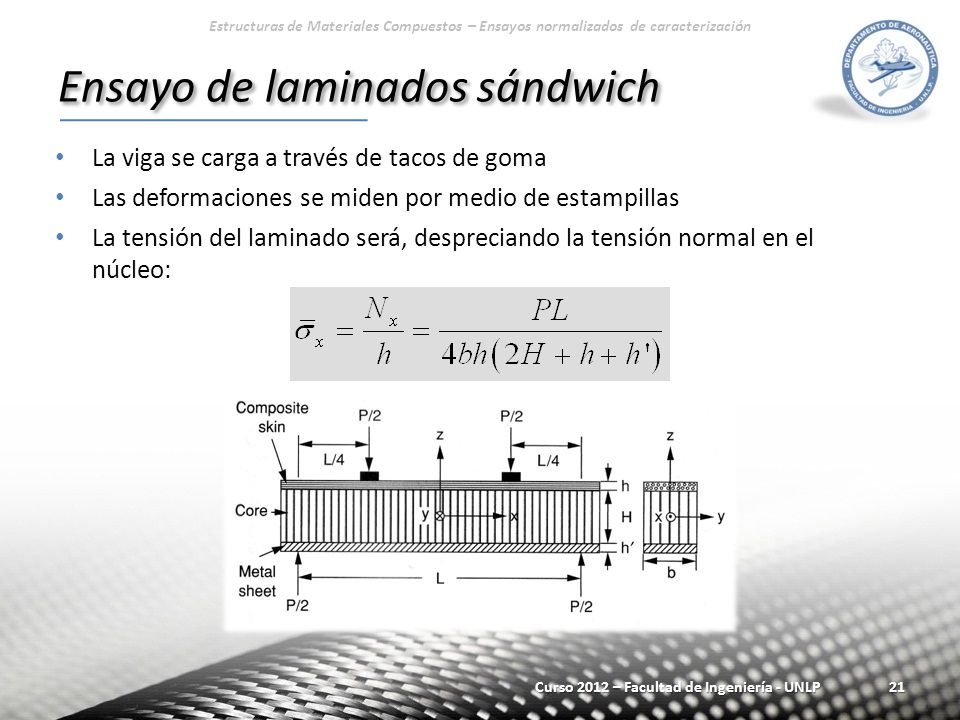

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Ensayo de laminados sándwich La viga se carga a través de tacos de goma Las deformaciones se miden por medio de estampillas La tensión del laminado será, despreciando la tensión normal en el núcleo: Curso 2012 – Facultad de Ingeniería - UNLP

22 Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización

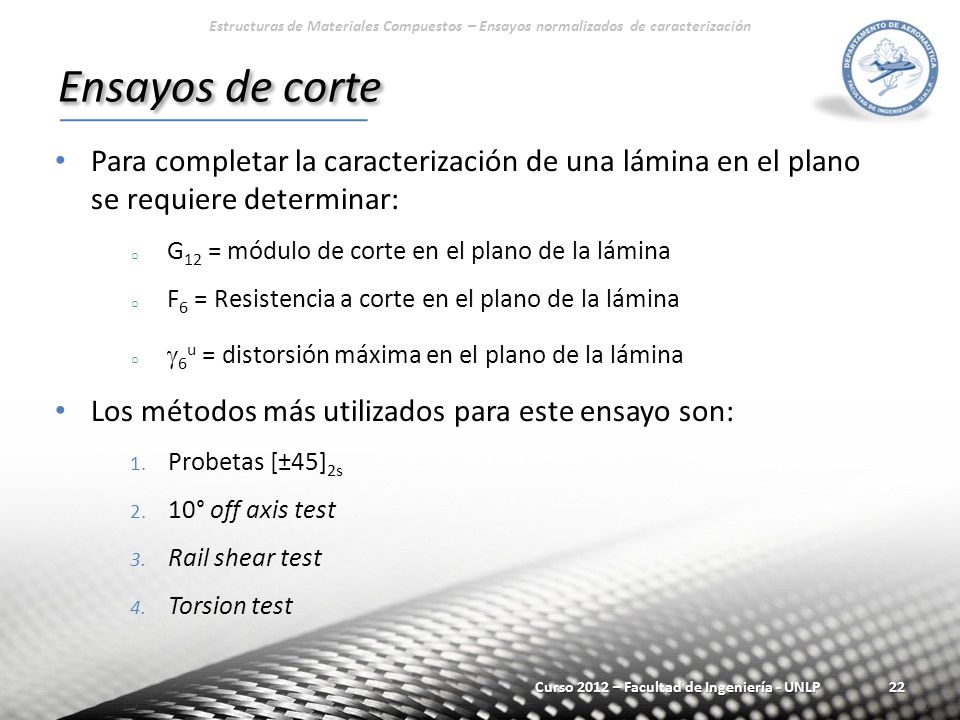

Ensayos de corte Para completar la caracterización de una lámina en el plano se requiere determinar: G12 = módulo de corte en el plano de la lámina F6 = Resistencia a corte en el plano de la lámina g6u = distorsión máxima en el plano de la lámina Los métodos más utilizados para este ensayo son: Probetas [±45]2s 10° off axis test Rail shear test Torsion test Curso 2012 – Facultad de Ingeniería - UNLP

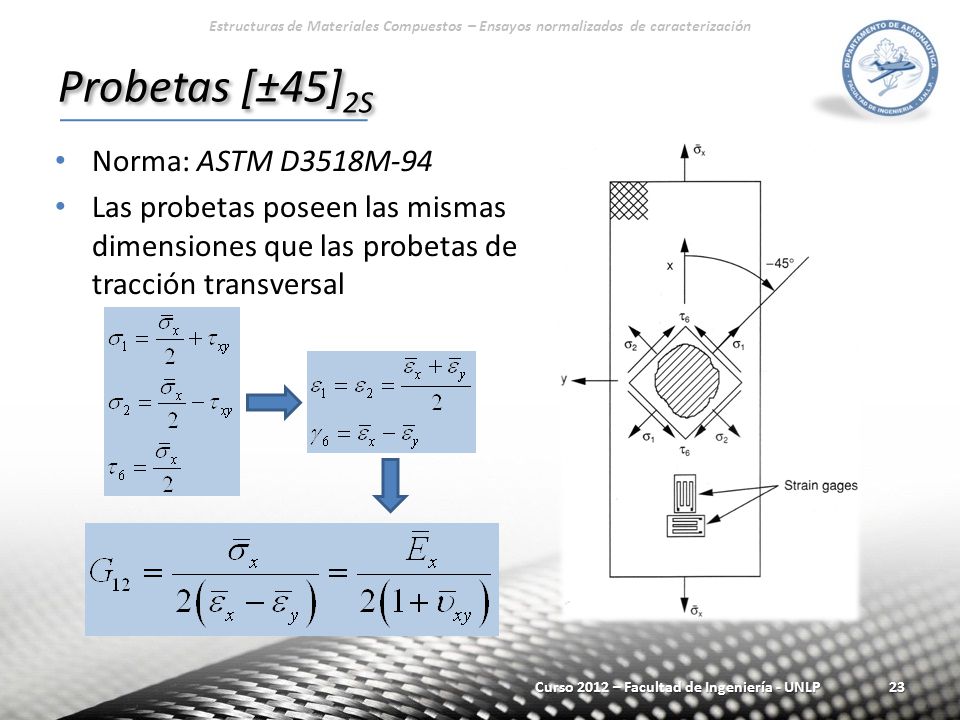

23 Probetas [±45]2S Norma: ASTM D3518M-94
Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Probetas [±45]2S Norma: ASTM D3518M-94 Las probetas poseen las mismas dimensiones que las probetas de tracción transversal Curso 2012 – Facultad de Ingeniería - UNLP

24 Probetas [±45]2S Comportamiento no-lineal

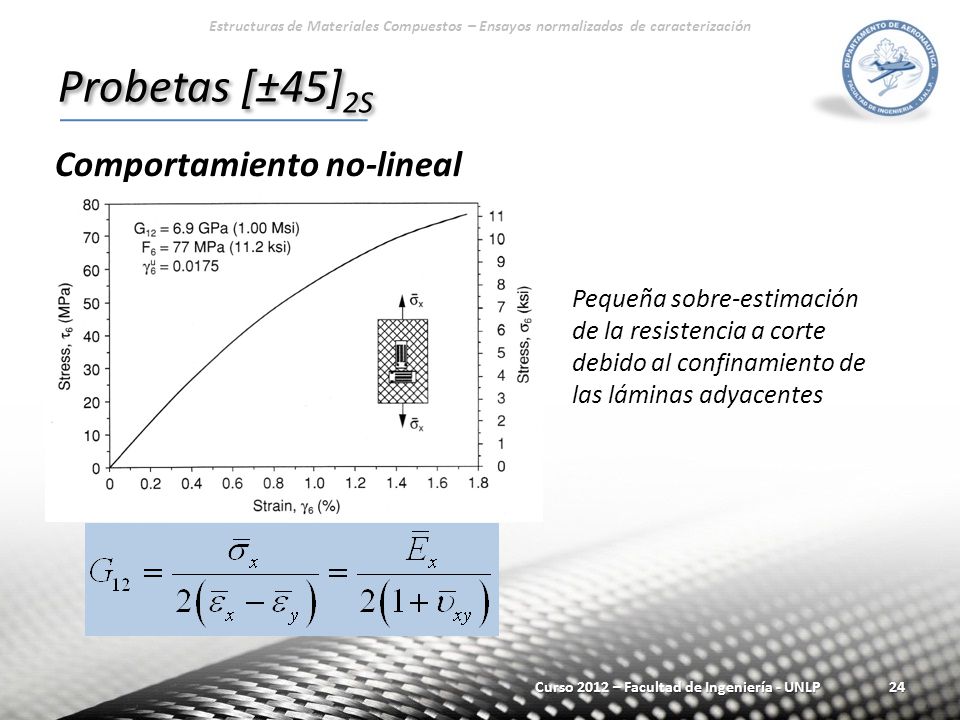

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Probetas [±45]2S Comportamiento no-lineal Pequeña sobre-estimación de la resistencia a corte debido al confinamiento de las láminas adyacentes Curso 2012 – Facultad de Ingeniería - UNLP

25 Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización

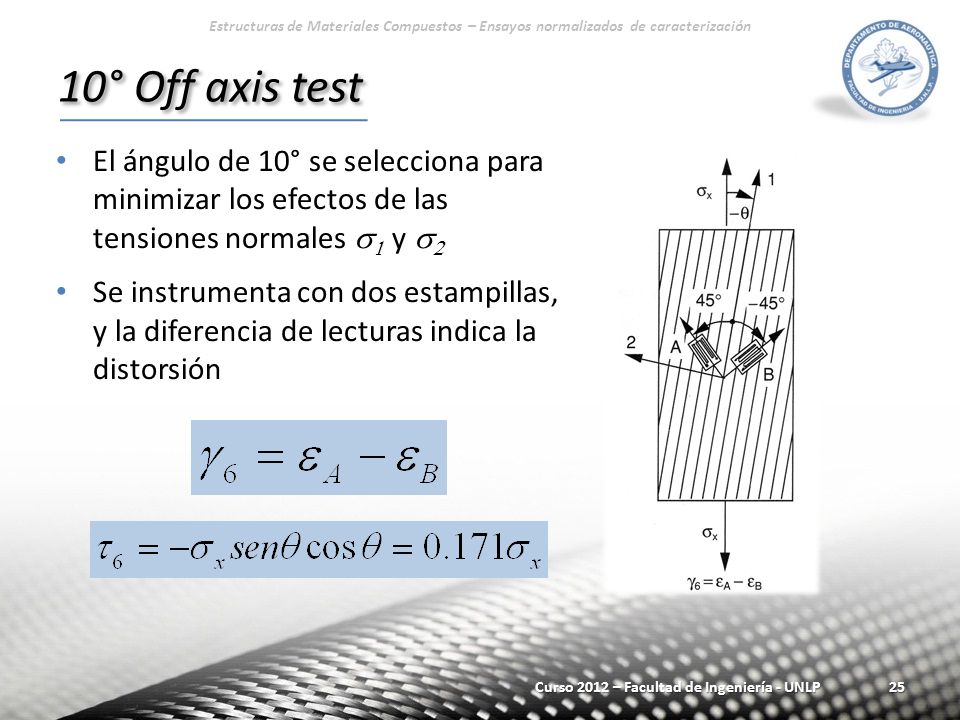

10° Off axis test El ángulo de 10° se selecciona para minimizar los efectos de las tensiones normales s1 y s2 Se instrumenta con dos estampillas, y la diferencia de lecturas indica la distorsión Curso 2012 – Facultad de Ingeniería - UNLP

26 Rail shear test Norma: ASTM D4255M-01

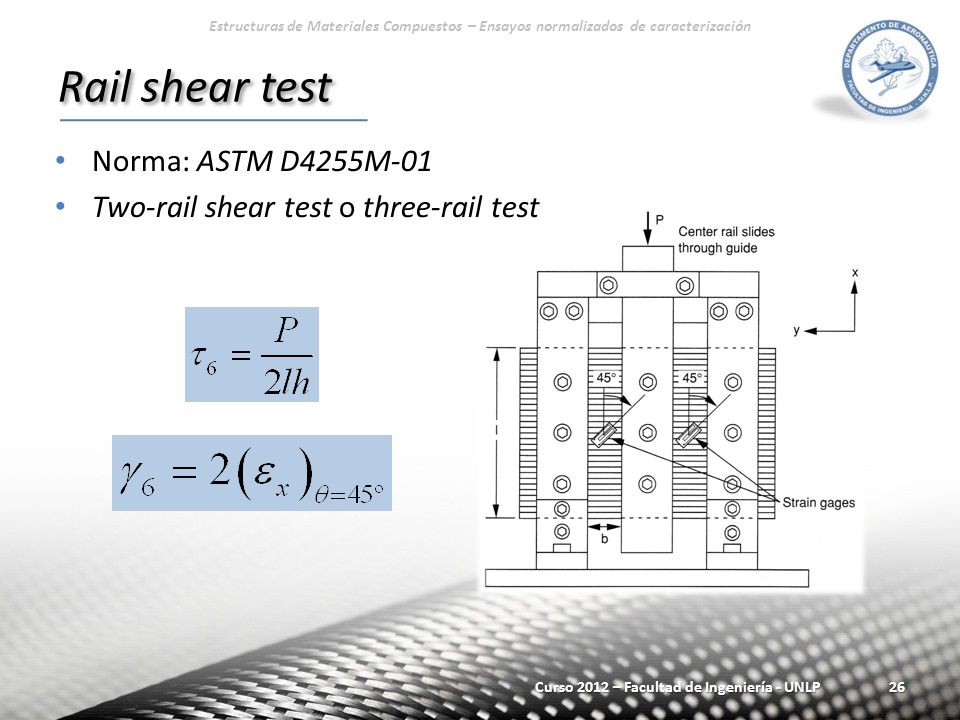

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Rail shear test Norma: ASTM D4255M-01 Two-rail shear test o three-rail test Curso 2012 – Facultad de Ingeniería - UNLP

27 Rail shear test modificado

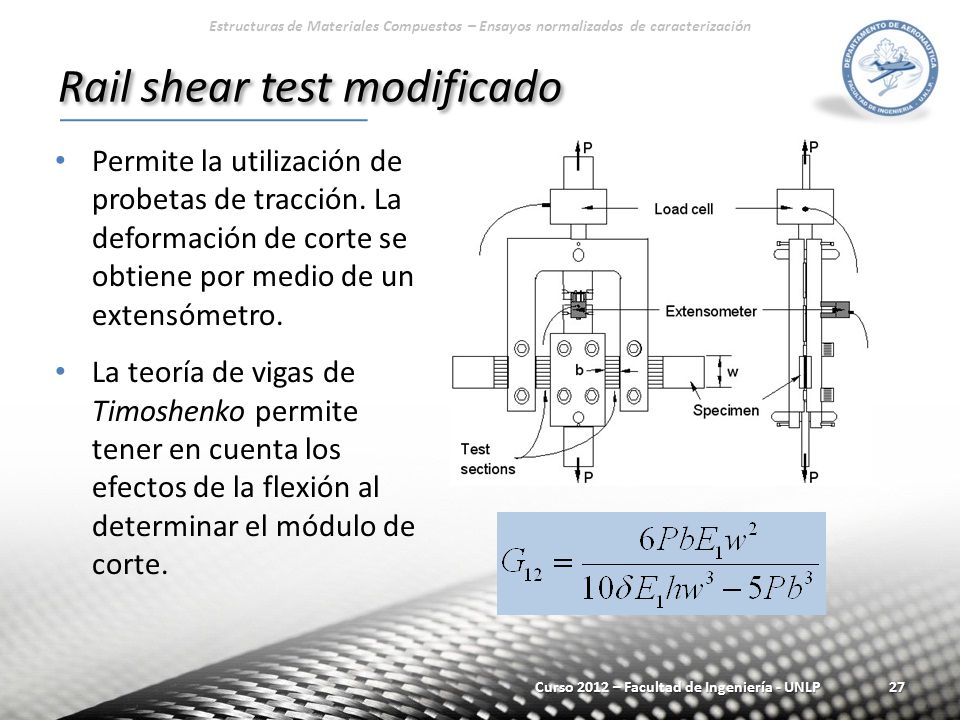

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Rail shear test modificado Permite la utilización de probetas de tracción. La deformación de corte se obtiene por medio de un extensómetro. La teoría de vigas de Timoshenko permite tener en cuenta los efectos de la flexión al determinar el módulo de corte. Curso 2012 – Facultad de Ingeniería - UNLP

28 Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización

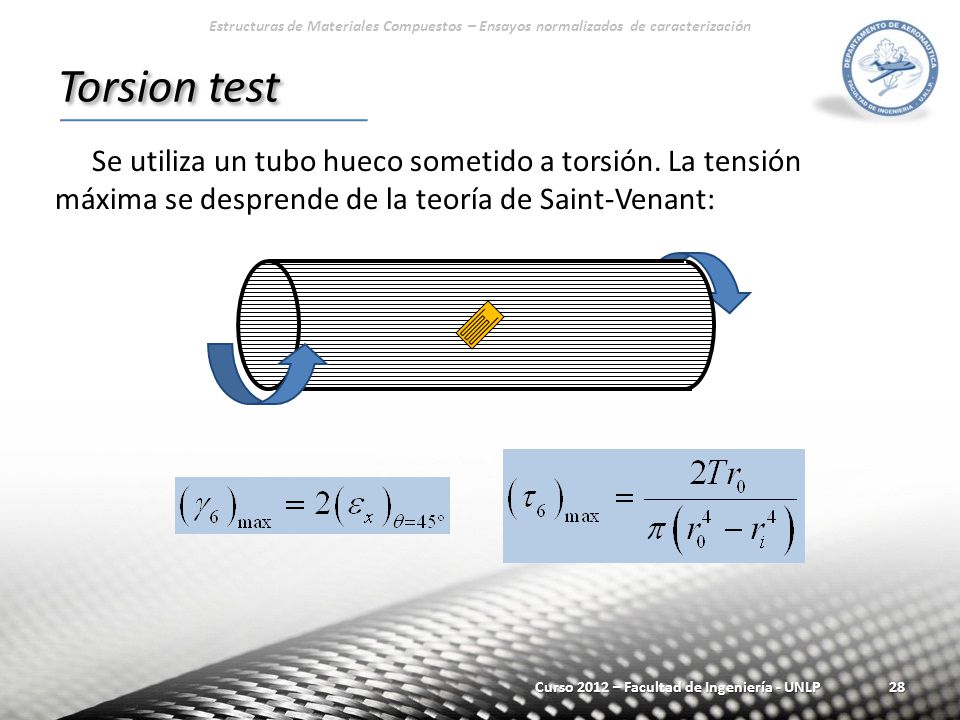

Torsion test Se utiliza un tubo hueco sometido a torsión. La tensión máxima se desprende de la teoría de Saint-Venant: Curso 2012 – Facultad de Ingeniería - UNLP

29 Resistencia a corte interlaminar

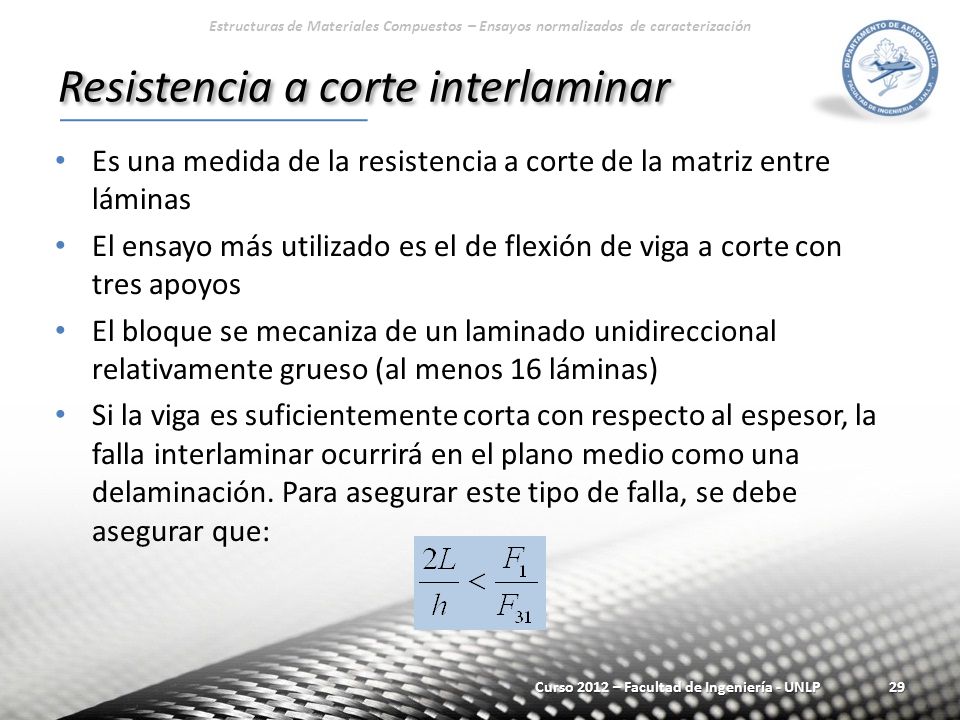

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Resistencia a corte interlaminar Es una medida de la resistencia a corte de la matriz entre láminas El ensayo más utilizado es el de flexión de viga a corte con tres apoyos El bloque se mecaniza de un laminado unidireccional relativamente grueso (al menos 16 láminas) Si la viga es suficientemente corta con respecto al espesor, la falla interlaminar ocurrirá en el plano medio como una delaminación. Para asegurar este tipo de falla, se debe asegurar que: Curso 2012 – Facultad de Ingeniería - UNLP

30 Resistencia a corte interlaminar

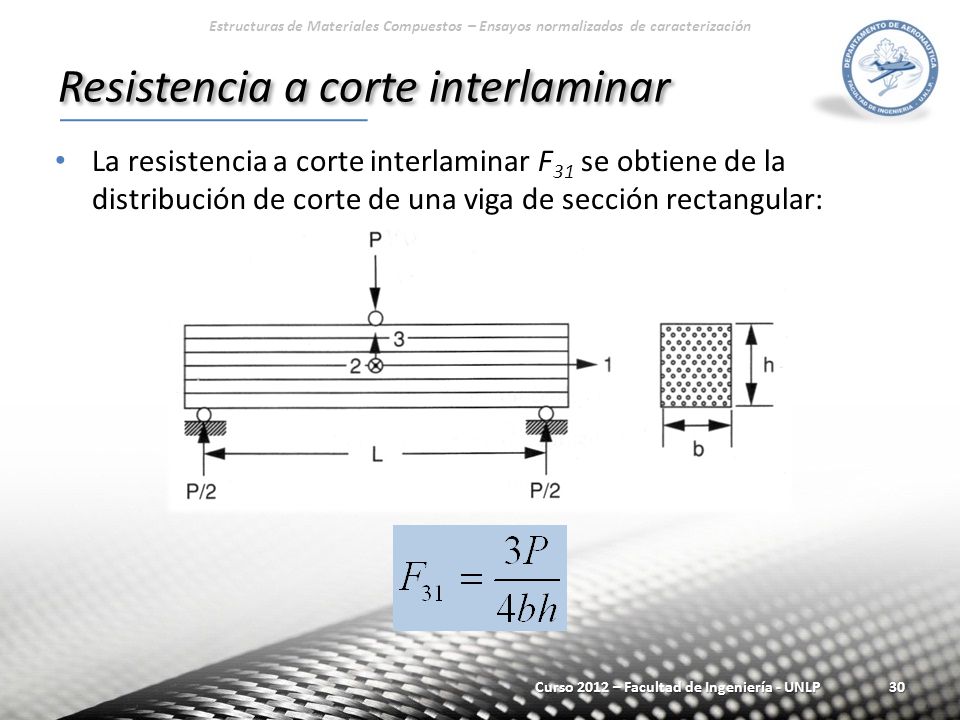

Estructuras de Materiales Compuestos – Ensayos normalizados de caracterización Resistencia a corte interlaminar La resistencia a corte interlaminar F31 se obtiene de la distribución de corte de una viga de sección rectangular: Curso 2012 – Facultad de Ingeniería - UNLP
