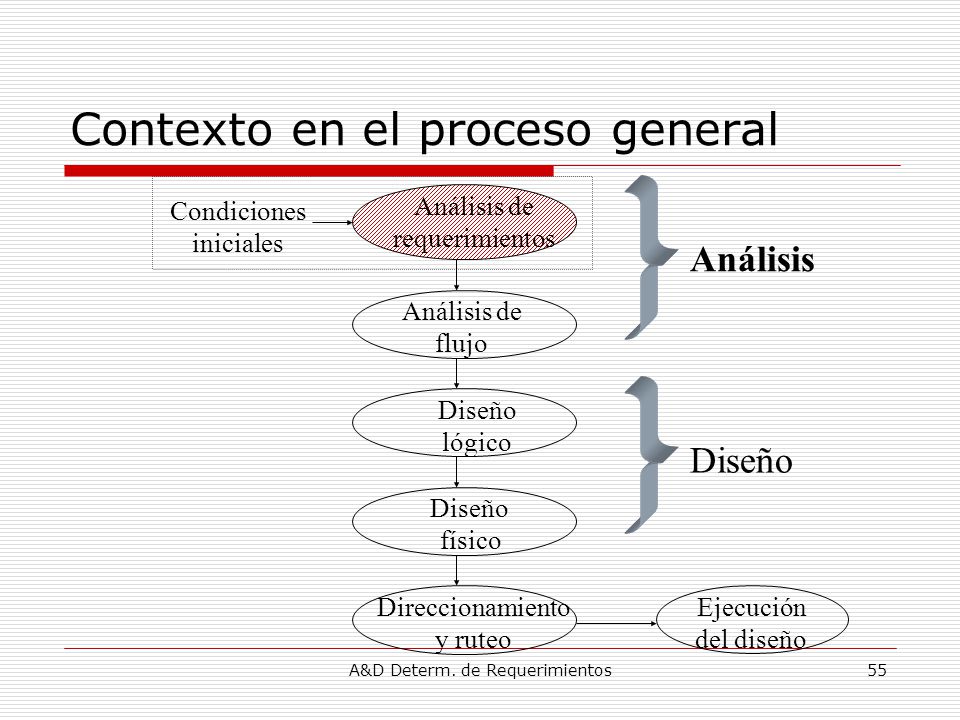

1 A&D Determ. de Requerimientos55 Contexto en el proceso general Análisis de requerimientos Análisis de flujo Diseño lógico Diseño físico Direccionamiento y ruteo Ejecución del diseño Condiciones iniciales Análisis Diseño

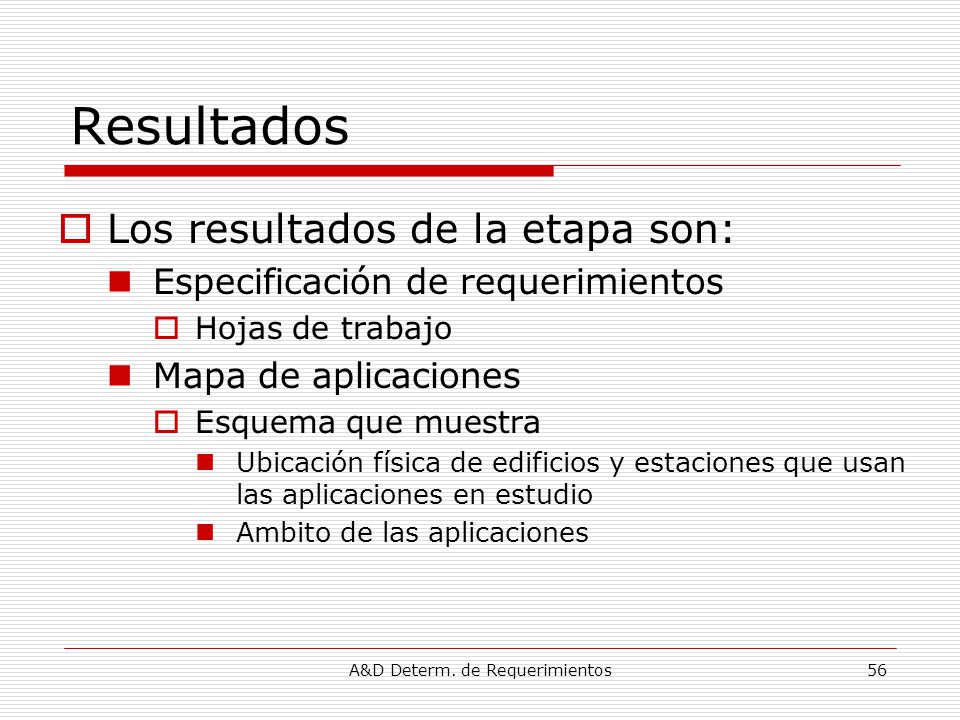

2 A&D Determ. de Requerimientos56 Resultados  Los resultados de la etapa son: Especificación de requerimientos  Hojas de trabajo Mapa de aplicaciones  Esquema que muestra Ubicación física de edificios y estaciones que usan las aplicaciones en estudio Ambito de las aplicaciones

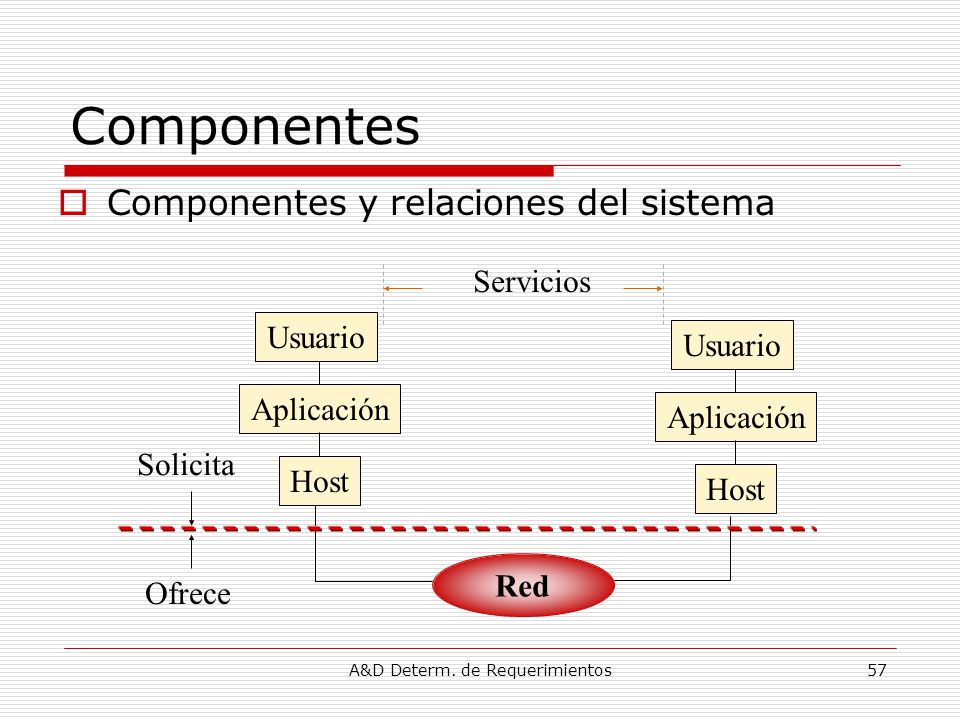

3 A&D Determ. de Requerimientos57 Componentes  Componentes y relaciones del sistema Solicita Servicios Ofrece Red Aplicación Host Usuario Aplicación Host Usuario

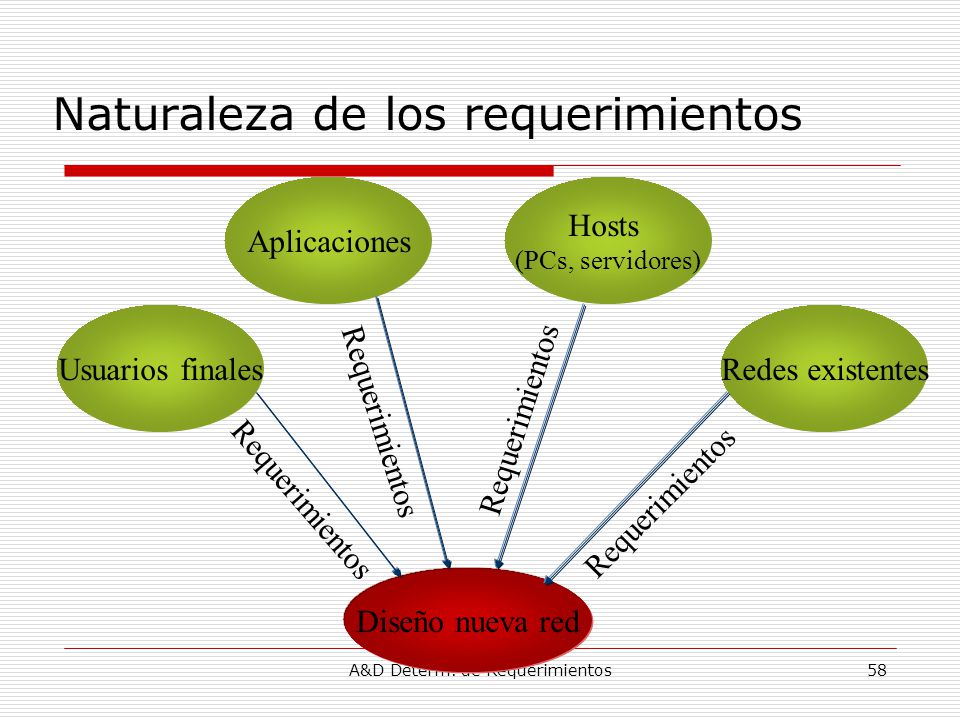

4 A&D Determ. de Requerimientos58 Naturaleza de los requerimientos Diseño nueva red Usuarios finales Aplicaciones Hosts (PCs, servidores) Redes existentes Requerimientos

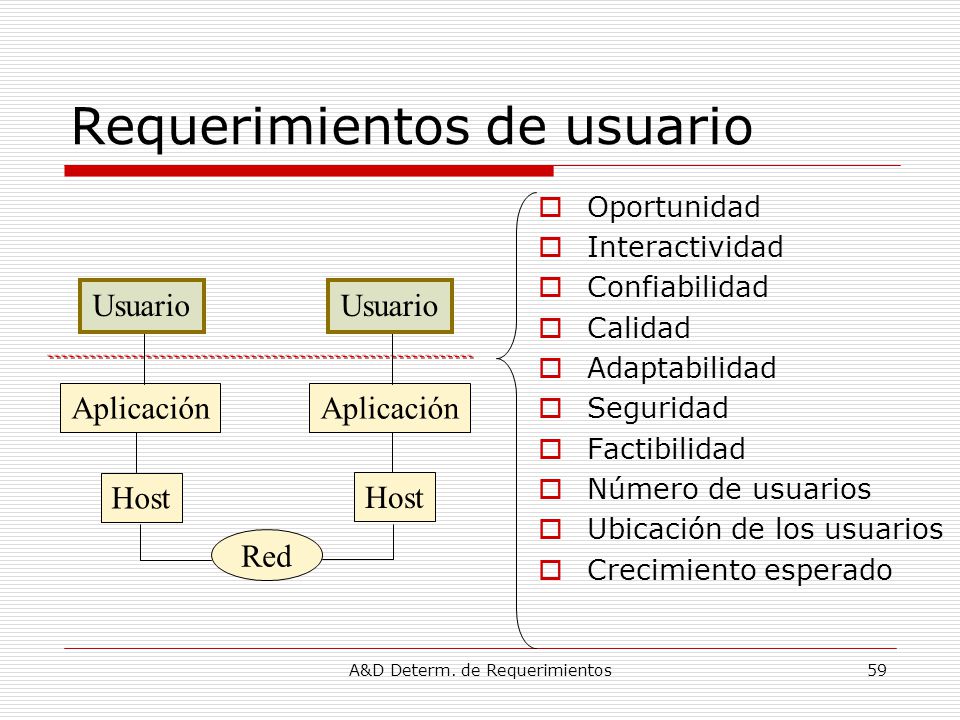

5 A&D Determ. de Requerimientos59 Requerimientos de usuario  Oportunidad  Interactividad  Confiabilidad  Calidad  Adaptabilidad  Seguridad  Factibilidad  Número de usuarios  Ubicación de los usuarios  Crecimiento esperado Aplicación Host Aplicación Host Red Usuario

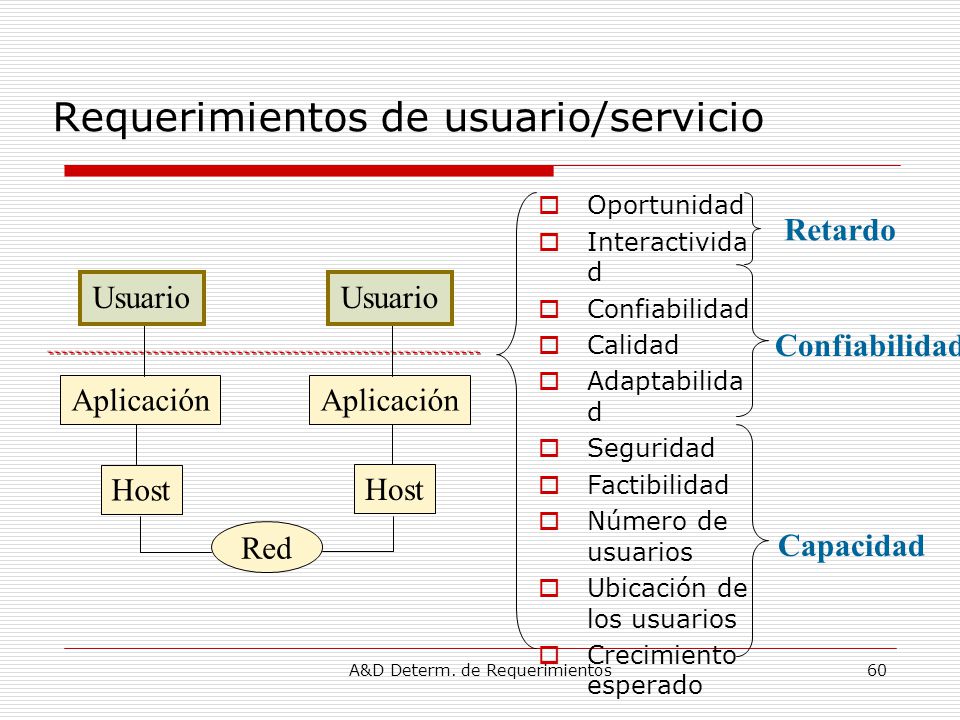

6 A&D Determ. de Requerimientos60 Requerimientos de usuario/servicio  Oportunidad  Interactivida d  Confiabilidad  Calidad  Adaptabilida d  Seguridad  Factibilidad  Número de usuarios  Ubicación de los usuarios  Crecimiento esperado Retardo Confiabilidad Capacidad Aplicación Host Aplicación Host Red Usuario

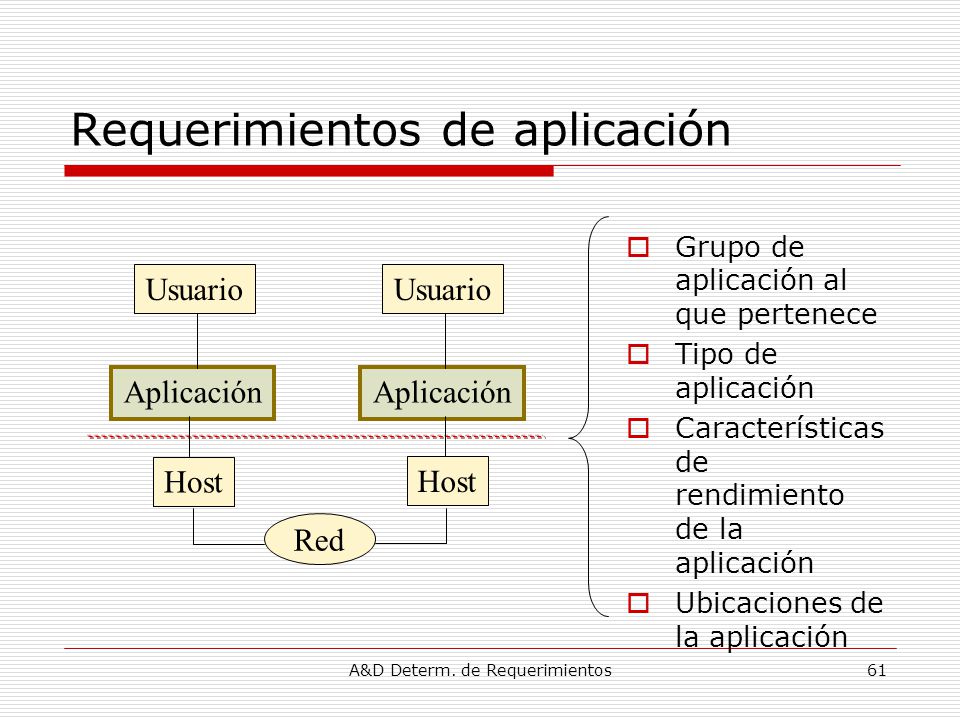

7 A&D Determ. de Requerimientos61 Requerimientos de aplicación  Grupo de aplicación al que pertenece  Tipo de aplicación  Características de rendimiento de la aplicación  Ubicaciones de la aplicación Aplicación Host Aplicación Host Red Usuario

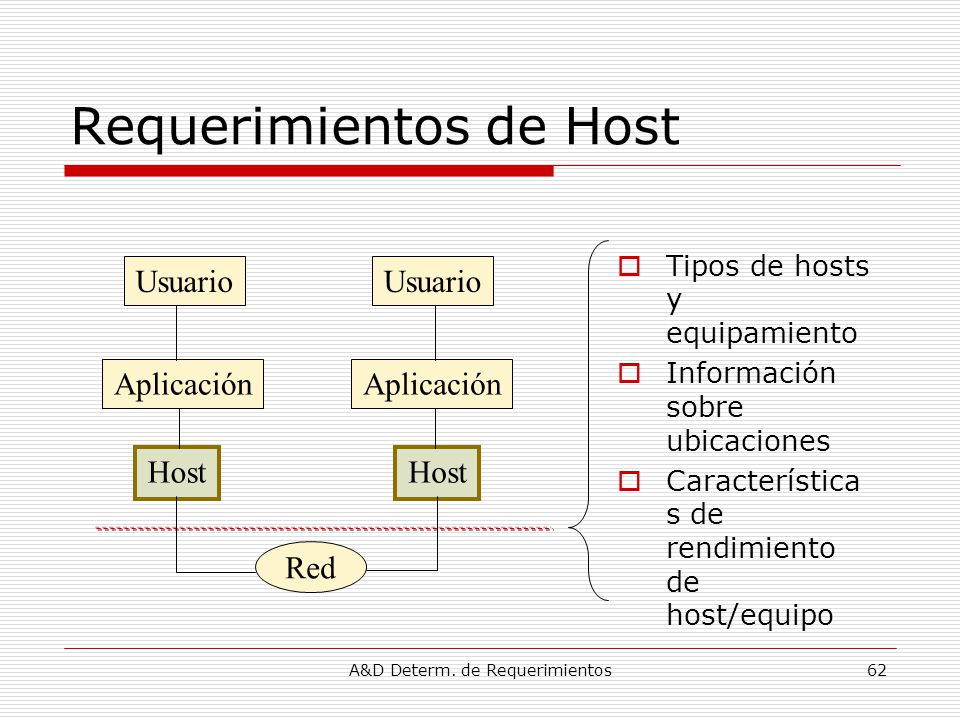

8 A&D Determ. de Requerimientos62 Requerimientos de Host  Tipos de hosts y equipamiento  Información sobre ubicaciones  Característica s de rendimiento de host/equipo Aplicación Host Aplicación Host Red Usuario

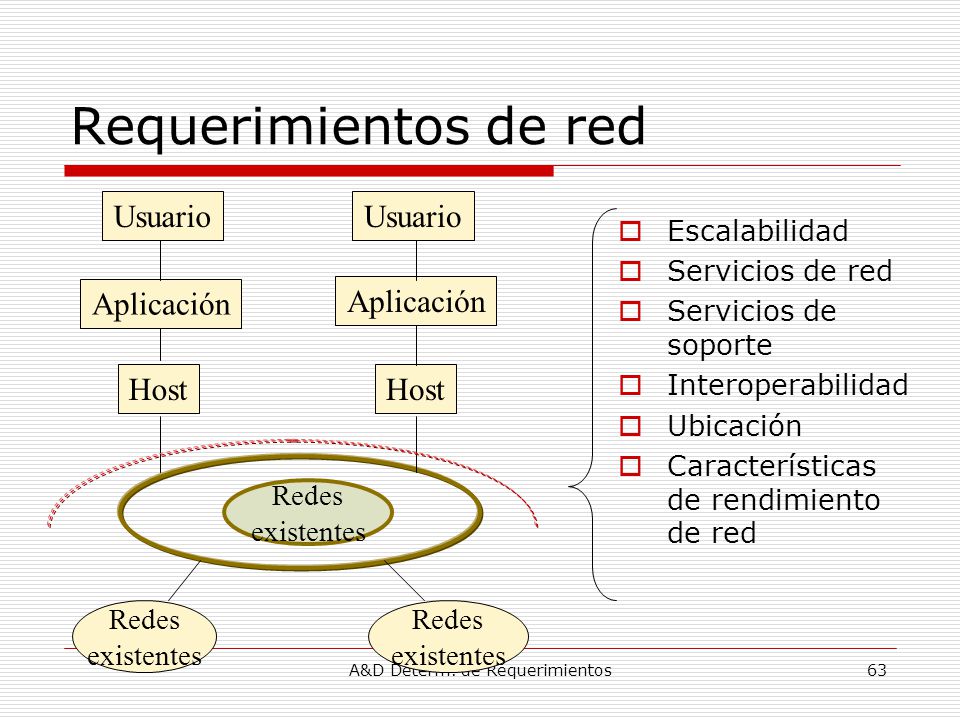

9 A&D Determ. de Requerimientos63 Requerimientos de red  Escalabilidad  Servicios de red  Servicios de soporte  Interoperabilidad  Ubicación  Características de rendimiento de red Redes existentes Redes existentes Redes existentes Aplicación Host Aplicación Host Usuario

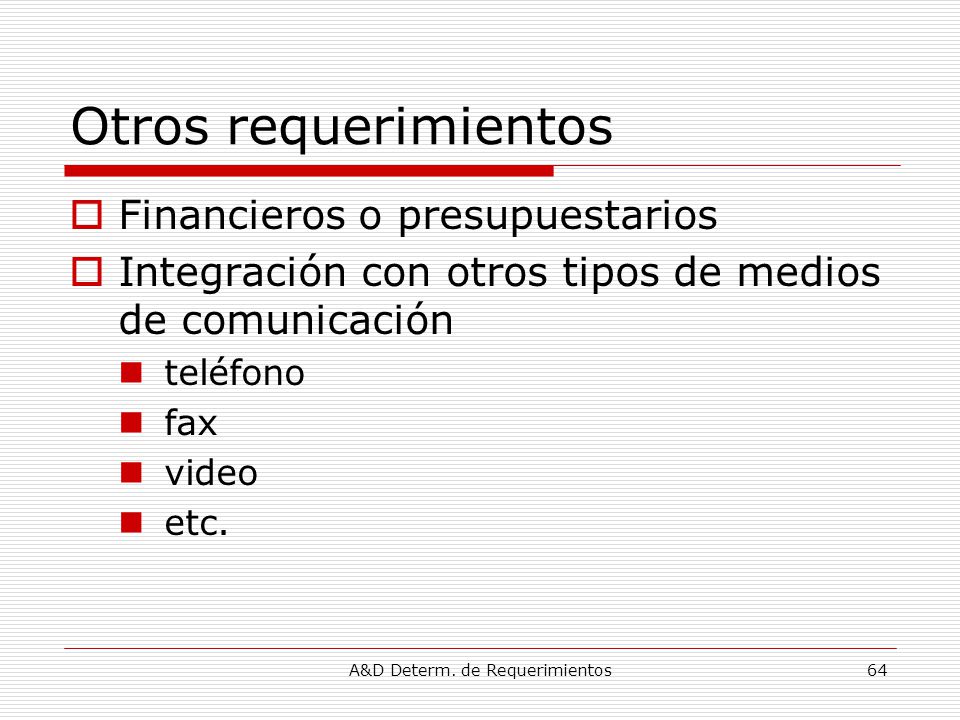

10 A&D Determ. de Requerimientos64 Otros requerimientos  Financieros o presupuestarios  Integración con otros tipos de medios de comunicación teléfono fax video etc.

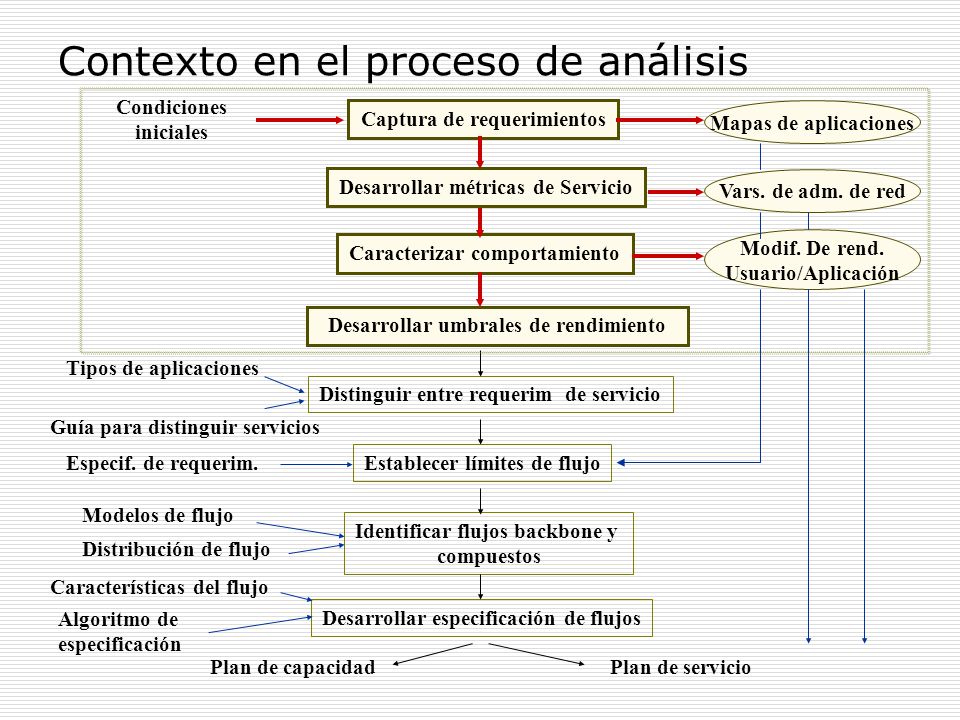

11 Contexto en el proceso de análisis Captura de requerimientos Condiciones iniciales Desarrollar métricas de Servicio Caracterizar comportamiento Desarrollar umbrales de rendimiento Distinguir entre requerim de servicio Establecer límites de flujo Identificar flujos backbone y compuestos Desarrollar especificación de flujos Mapas de aplicaciones Vars. de adm. de red Modif. De rend. Usuario/Aplicación Plan de capacidadPlan de servicio Tipos de aplicaciones Guía para distinguir servicios Especif. de requerim. Modelos de flujo Distribución de flujo Características del flujo Algoritmo de especificación

12 A&D Determ. de Requerimientos66 Etapa: Capturar y listar requerimientos  Se desarrolla en base a las condiciones iniciales, con entradas desde los usuarios, clientes y personal de la red, y luego debe ser refinado.  Subetapas Determinar condiciones iniciales. Estas incluyen:  Tipo de proyecto (nueva red, modificación, análisis, outsourcing)  Ambito del diseño (tamaño, distancia, número de sitios)  Objetivos iniciales  Fuerzas externas (políticas, administrativas, financieras) Trabajar con los usuarios (durante todo el proceso) Listar requerimientos y construir mapa de aplicaciones

13 A&D Determ. de Requerimientos67 Etapa: Desarrollar métricas de servicio  Propósito: medir rendimiento  Por ejemplo: SNMP/CMIP -> Usado para medir pérdidas de paquetes Ping -> Usado para monitorear retardos en la red. Otros. Métricas de servicio¿Dónde se medirán?Método de medición Tabla ejemplo

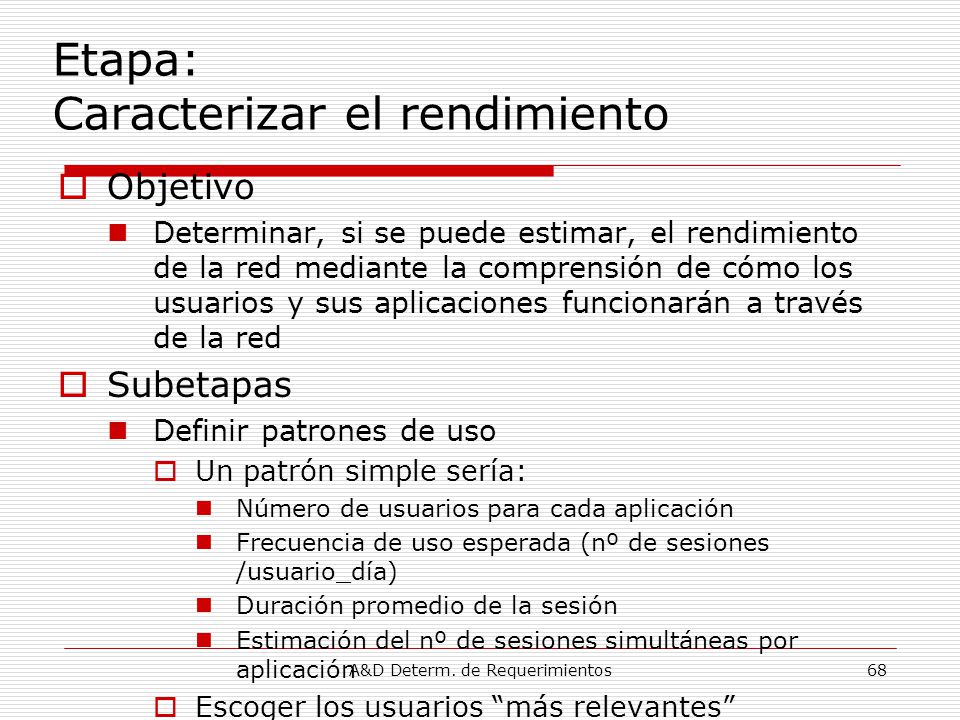

14 A&D Determ. de Requerimientos68 Etapa: Caracterizar el rendimiento  Objetivo Determinar, si se puede estimar, el rendimiento de la red mediante la comprensión de cómo los usuarios y sus aplicaciones funcionarán a través de la red  Subetapas Definir patrones de uso  Un patrón simple sería: Número de usuarios para cada aplicación Frecuencia de uso esperada (nº de sesiones /usuario_día) Duración promedio de la sesión Estimación del nº de sesiones simultáneas por aplicación  Escoger los usuarios “más relevantes”

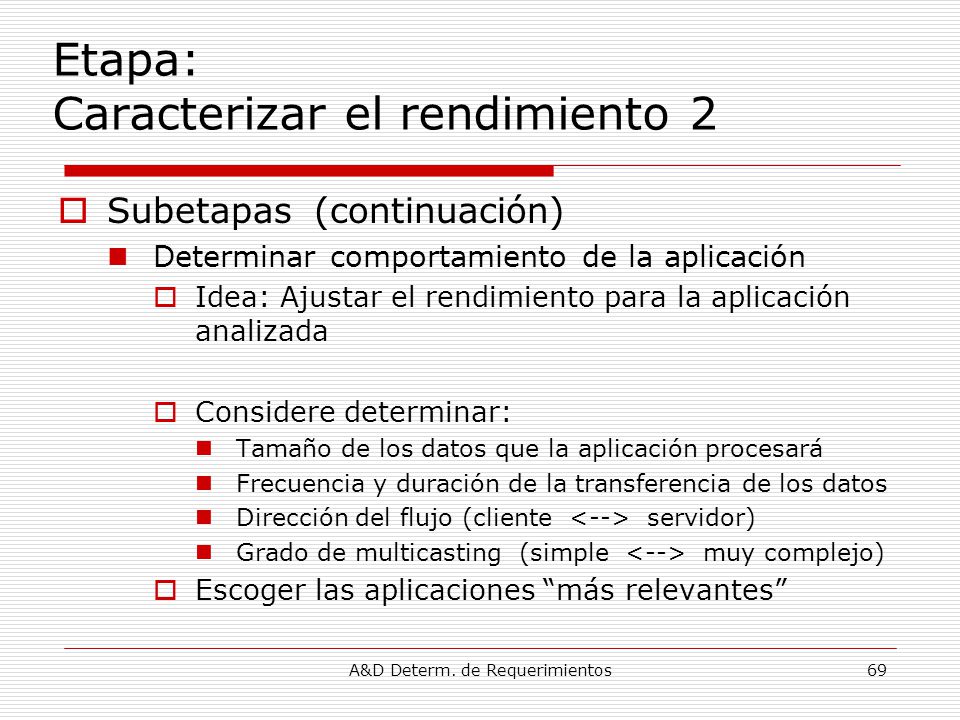

15 A&D Determ. de Requerimientos69 Etapa: Caracterizar el rendimiento 2  Subetapas (continuación) Determinar comportamiento de la aplicación  Idea: Ajustar el rendimiento para la aplicación analizada  Considere determinar: Tamaño de los datos que la aplicación procesará Frecuencia y duración de la transferencia de los datos Dirección del flujo (cliente servidor) Grado de multicasting (simple muy complejo)  Escoger las aplicaciones “más relevantes”

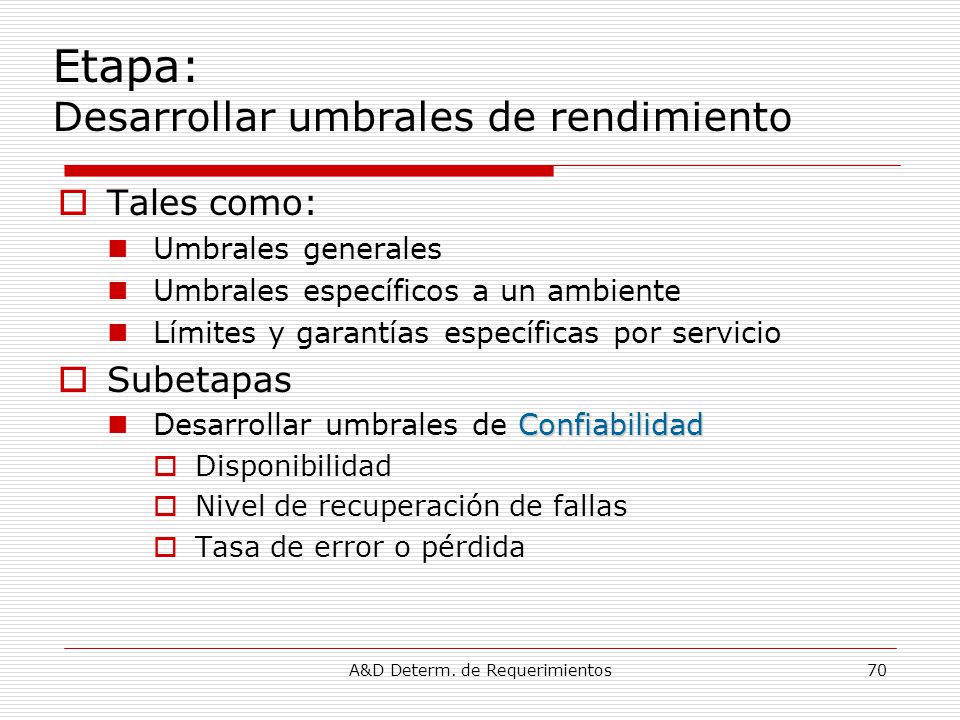

16 A&D Determ. de Requerimientos70 Etapa: Desarrollar umbrales de rendimiento  Tales como: Umbrales generales Umbrales específicos a un ambiente Límites y garantías específicas por servicio  Subetapas Confiabilidad Desarrollar umbrales de Confiabilidad  Disponibilidad  Nivel de recuperación de fallas  Tasa de error o pérdida

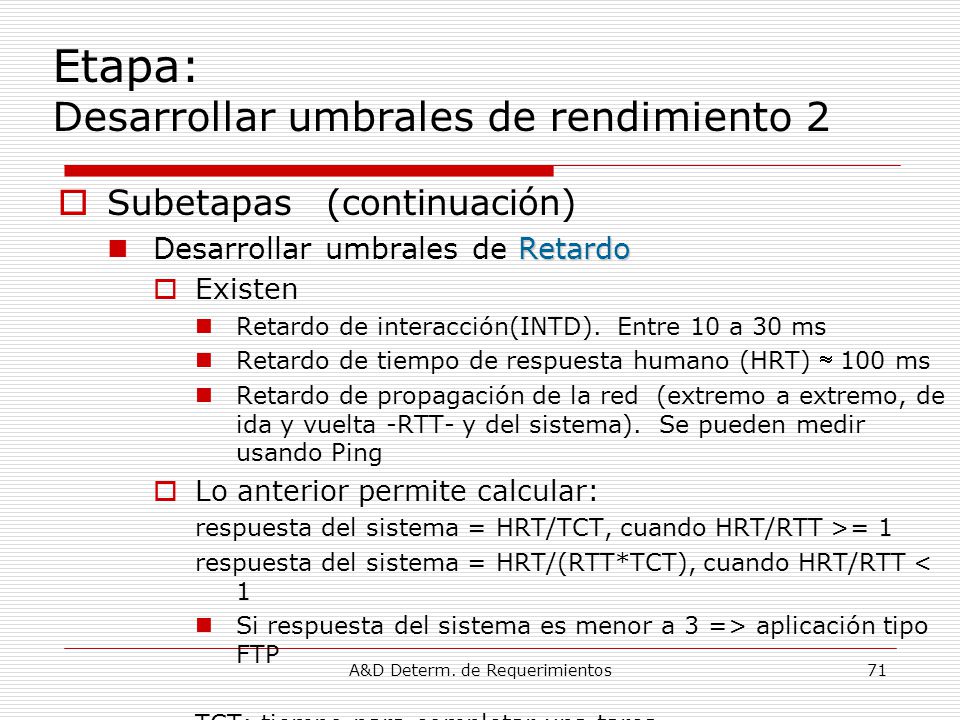

17 A&D Determ. de Requerimientos71 Etapa: Desarrollar umbrales de rendimiento 2  Subetapas (continuación) Retardo Desarrollar umbrales de Retardo  Existen Retardo de interacción(INTD). Entre 10 a 30 ms Retardo de tiempo de respuesta humano (HRT)  100 ms Retardo de propagación de la red (extremo a extremo, de ida y vuelta -RTT- y del sistema). Se pueden medir usando Ping  Lo anterior permite calcular: respuesta del sistema = HRT/TCT, cuando HRT/RTT >= 1 respuesta del sistema = HRT/(RTT*TCT), cuando HRT/RTT < 1 Si respuesta del sistema es menor a 3 => aplicación tipo FTP TCT: tiempo para completar una tarea

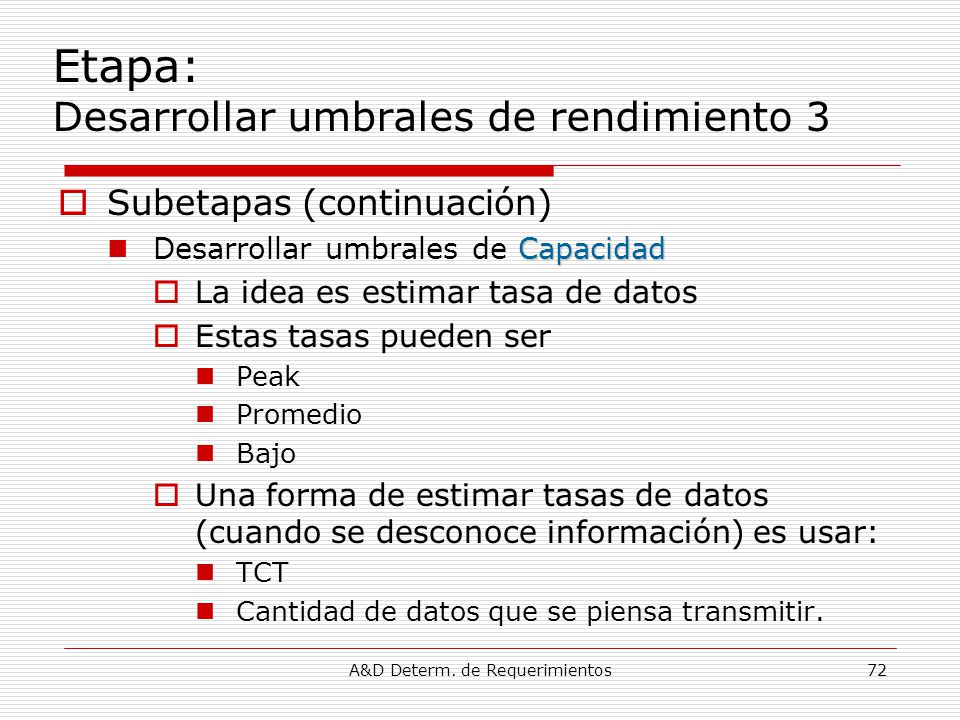

18 A&D Determ. de Requerimientos72 Etapa: Desarrollar umbrales de rendimiento 3  Subetapas (continuación) Capacidad Desarrollar umbrales de Capacidad  La idea es estimar tasa de datos  Estas tasas pueden ser Peak Promedio Bajo  Una forma de estimar tasas de datos (cuando se desconoce información) es usar: TCT Cantidad de datos que se piensa transmitir.

19 A&D Determ. de Requerimientos73 Etapa: Desarrollar umbrales de rendimiento 4  Separar tipos de servicios. Se puede usar la siguiente pauta: Determinar si alguna de las aplicaciones tiene requerimientos específicos de rendimiento (determinístico o garantizado) Tipificar las aplicaciones  Misión crítica  Tiempo real  Tasa controlada

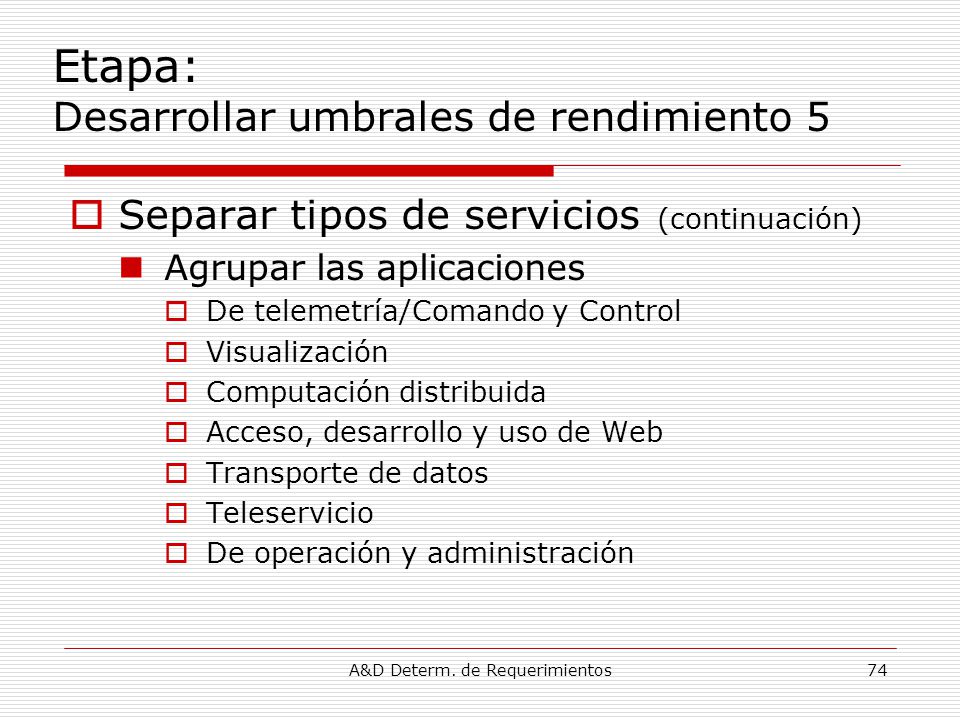

20 A&D Determ. de Requerimientos74 Etapa: Desarrollar umbrales de rendimiento 5  Separar tipos de servicios (continuación) Agrupar las aplicaciones  De telemetría/Comando y Control  Visualización  Computación distribuida  Acceso, desarrollo y uso de Web  Transporte de datos  Teleservicio  De operación y administración

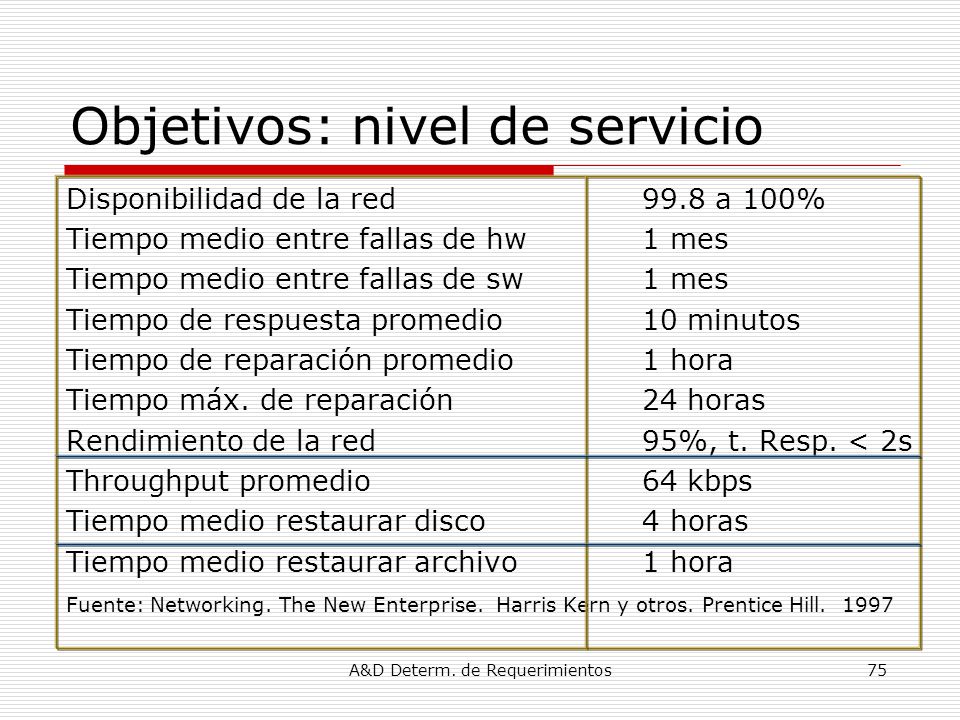

21 A&D Determ. de Requerimientos75 Objetivos: nivel de servicio Disponibilidad de la red99.8 a 100% Tiempo medio entre fallas de hw1 mes Tiempo medio entre fallas de sw1 mes Tiempo de respuesta promedio10 minutos Tiempo de reparación promedio1 hora Tiempo máx. de reparación24 horas Rendimiento de la red95%, t. Resp. < 2s Throughput promedio64 kbps Tiempo medio restaurar disco4 horas Tiempo medio restaurar archivo1 hora Fuente: Networking. The New Enterprise. Harris Kern y otros. Prentice Hill. 1997

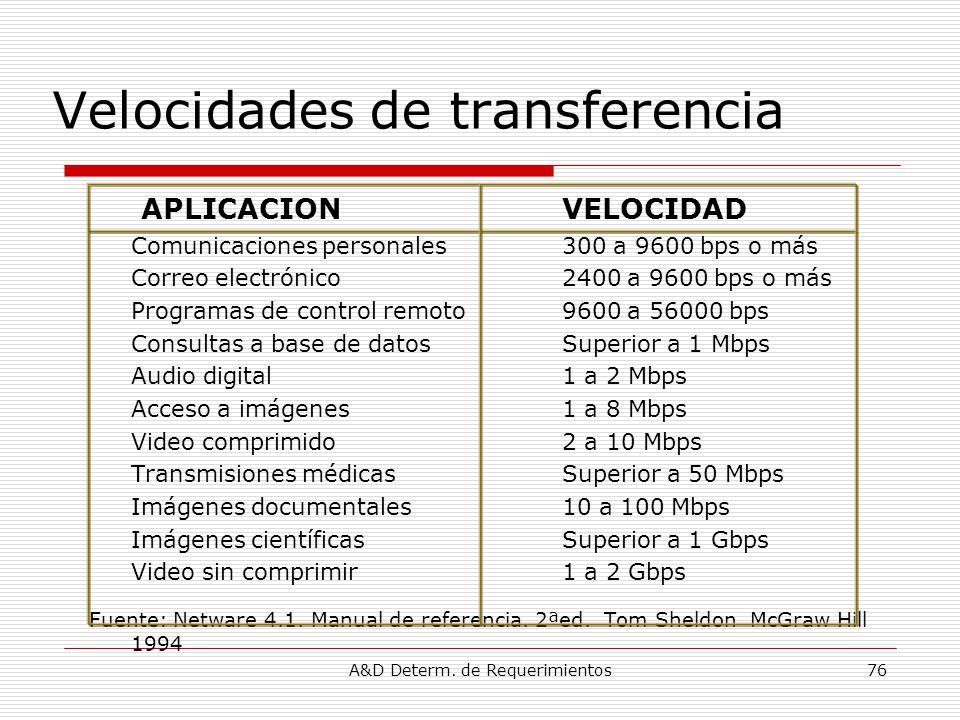

22 A&D Determ. de Requerimientos76 Velocidades de transferencia APLICACIONVELOCIDAD Comunicaciones personales300 a 9600 bps o más Correo electrónico2400 a 9600 bps o más Programas de control remoto9600 a 56000 bps Consultas a base de datosSuperior a 1 Mbps Audio digital1 a 2 Mbps Acceso a imágenes1 a 8 Mbps Video comprimido2 a 10 Mbps Transmisiones médicasSuperior a 50 Mbps Imágenes documentales10 a 100 Mbps Imágenes científicasSuperior a 1 Gbps Video sin comprimir1 a 2 Gbps Fuente: Netware 4.1. Manual de referencia. 2ªed. Tom Sheldon McGraw Hill 1994
