1
DETECCION
2

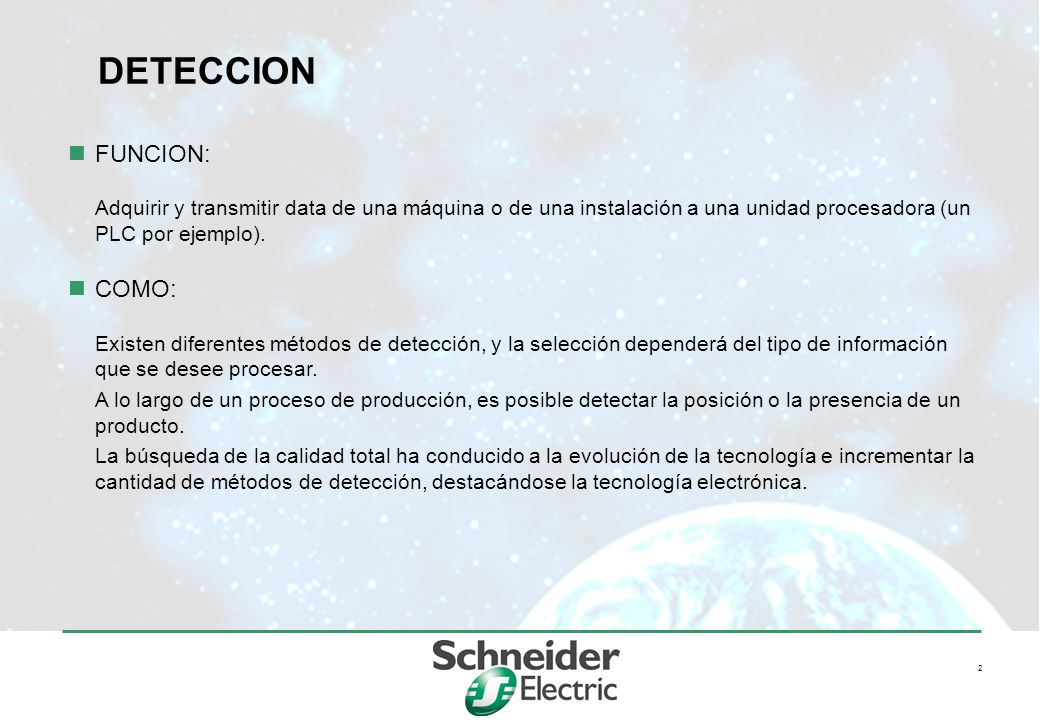

DETECCION FUNCION: COMO:
Adquirir y transmitir data de una máquina o de una instalación a una unidad procesadora (un PLC por ejemplo). COMO: Existen diferentes métodos de detección, y la selección dependerá del tipo de información que se desee procesar. A lo largo de un proceso de producción, es posible detectar la posición o la presencia de un producto. La búsqueda de la calidad total ha conducido a la evolución de la tecnología e incrementar la cantidad de métodos de detección, destacándose la tecnología electrónica.
3
TIPOS DE TECNOLOGIAS DE SENSORES
TIPO ELECTROMECANICO TIPO INDUCTIVO TIPO CAPACITIVO TIPO FOTOELECTRICO TIPO A RELUCTANCIA VARIABLE TIPO AMPOLLA DE RELE TIPO EFECTO HALL TIPO ULTRASONIDO Electrónicos
4
TIPOS DE TECNOLOGIAS DE SENSORES

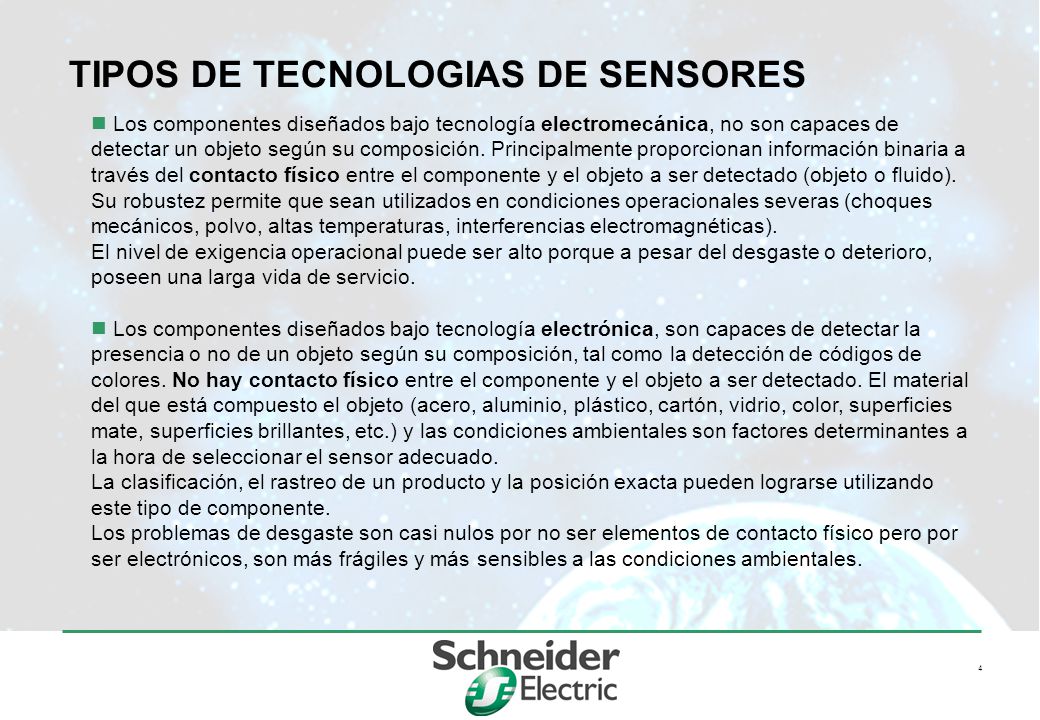

Los componentes diseñados bajo tecnología electromecánica, no son capaces de detectar un objeto según su composición. Principalmente proporcionan información binaria a través del contacto físico entre el componente y el objeto a ser detectado (objeto o fluido). Su robustez permite que sean utilizados en condiciones operacionales severas (choques mecánicos, polvo, altas temperaturas, interferencias electromagnéticas). El nivel de exigencia operacional puede ser alto porque a pesar del desgaste o deterioro, poseen una larga vida de servicio. Los componentes diseñados bajo tecnología electrónica, son capaces de detectar la presencia o no de un objeto según su composición, tal como la detección de códigos de colores. No hay contacto físico entre el componente y el objeto a ser detectado. El material del que está compuesto el objeto (acero, aluminio, plástico, cartón, vidrio, color, superficies mate, superficies brillantes, etc.) y las condiciones ambientales son factores determinantes a la hora de seleccionar el sensor adecuado. La clasificación, el rastreo de un producto y la posición exacta pueden lograrse utilizando este tipo de componente. Los problemas de desgaste son casi nulos por no ser elementos de contacto físico pero por ser electrónicos, son más frágiles y más sensibles a las condiciones ambientales.
5

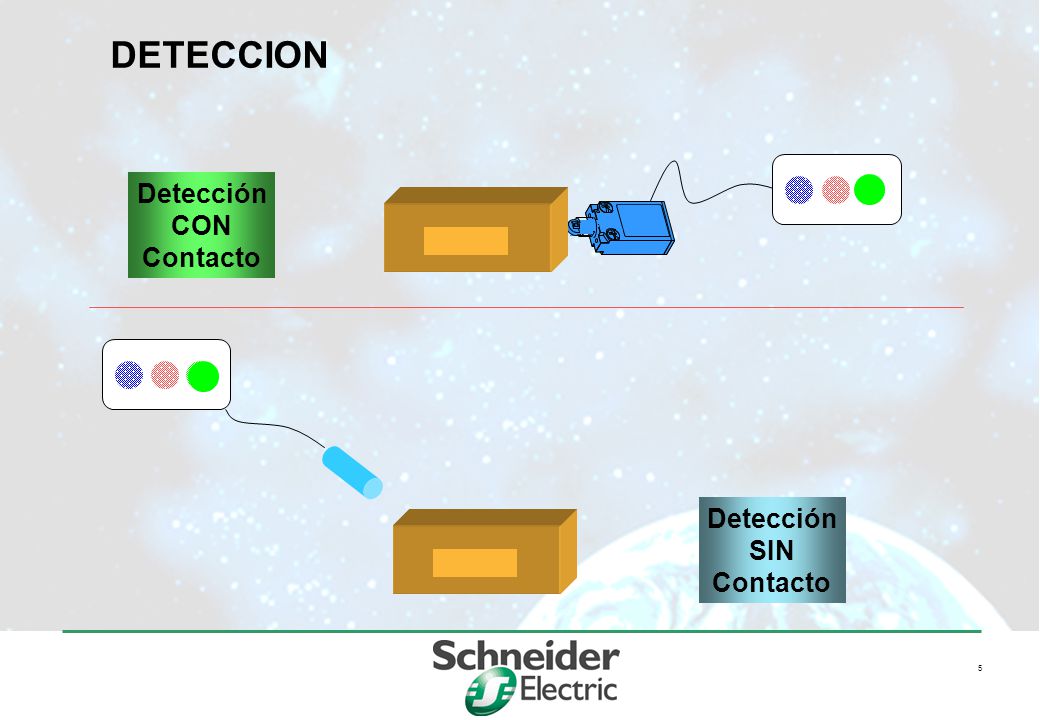

DETECCION Detección CON Contacto Detección SIN Contacto
6
Detección CON Contacto Detección SIN Contacto

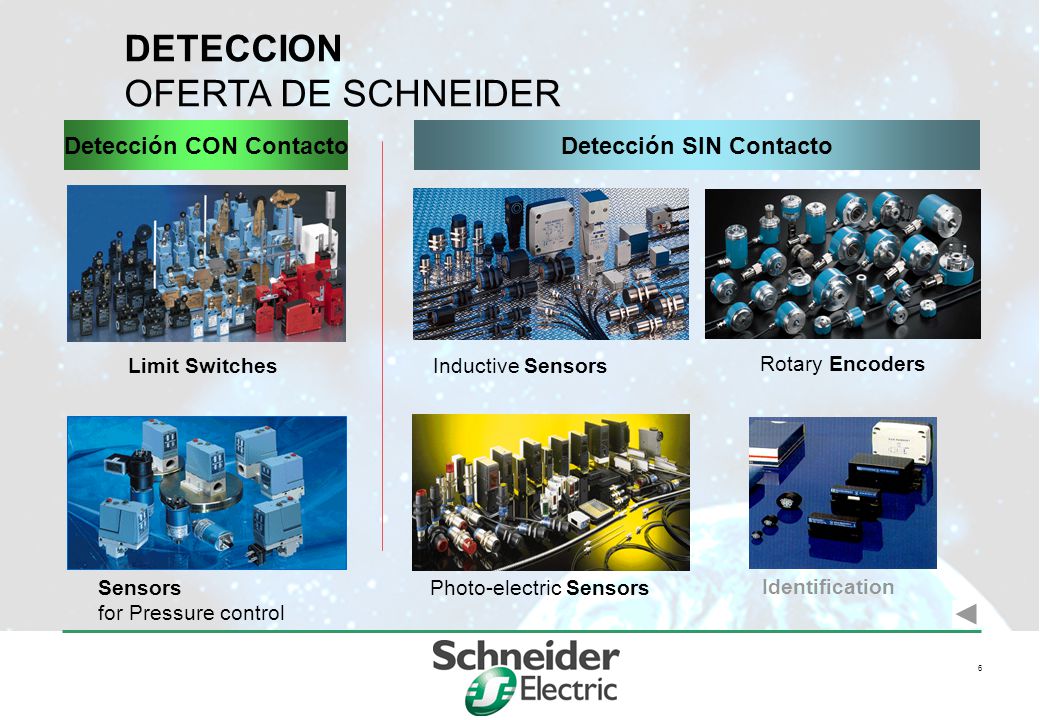

DETECCION OFERTA DE SCHNEIDER Detección CON Contacto Detección SIN Contacto Limit Switches Inductive Sensors Rotary Encoders Sensors for Pressure control Photo-electric Sensors Identification
7

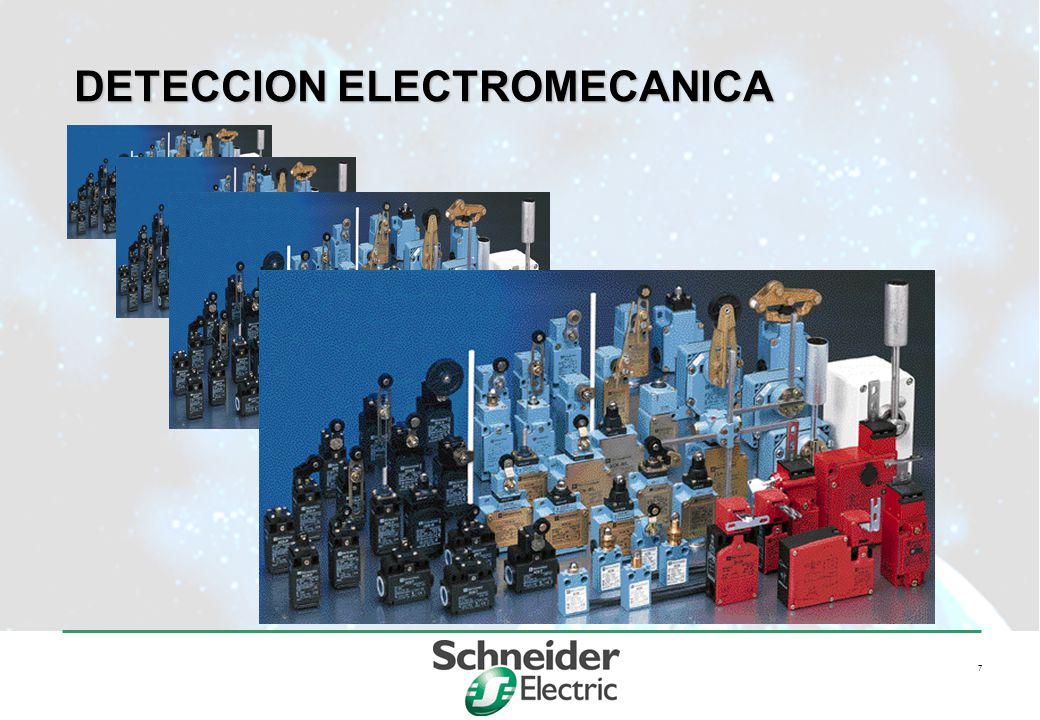

DETECCION ELECTROMECANICA
8
DETECCION ELECTROMECANICA

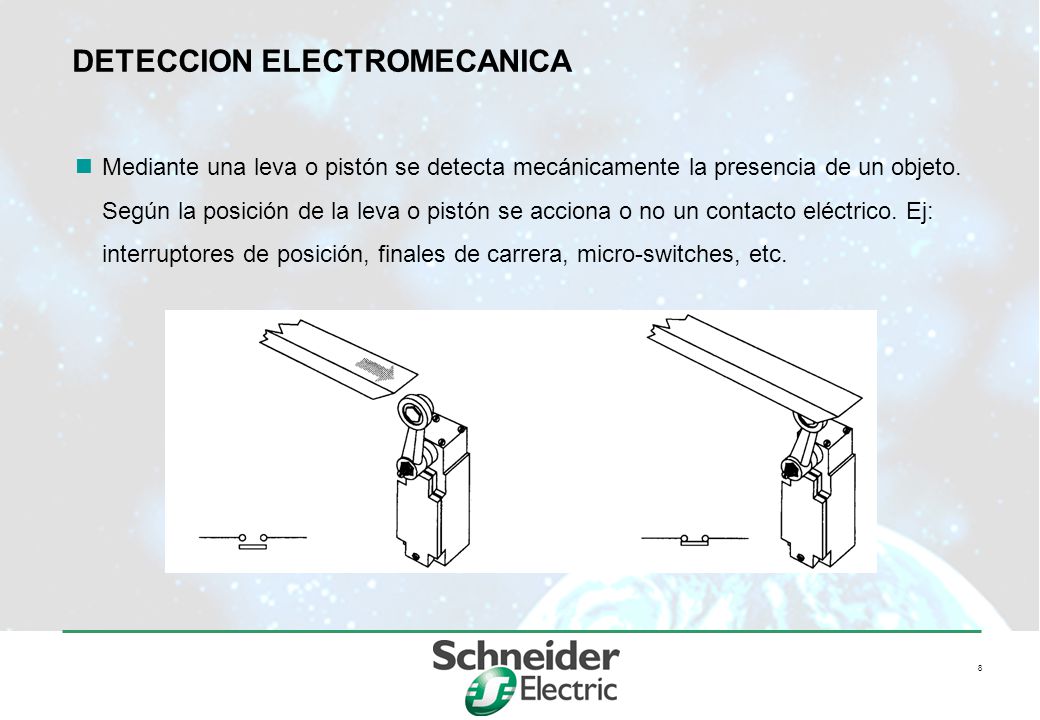

Mediante una leva o pistón se detecta mecánicamente la presencia de un objeto. Según la posición de la leva o pistón se acciona o no un contacto eléctrico. Ej: interruptores de posición, finales de carrera, micro-switches, etc.
9
DETECCION ELECTROMECANICA

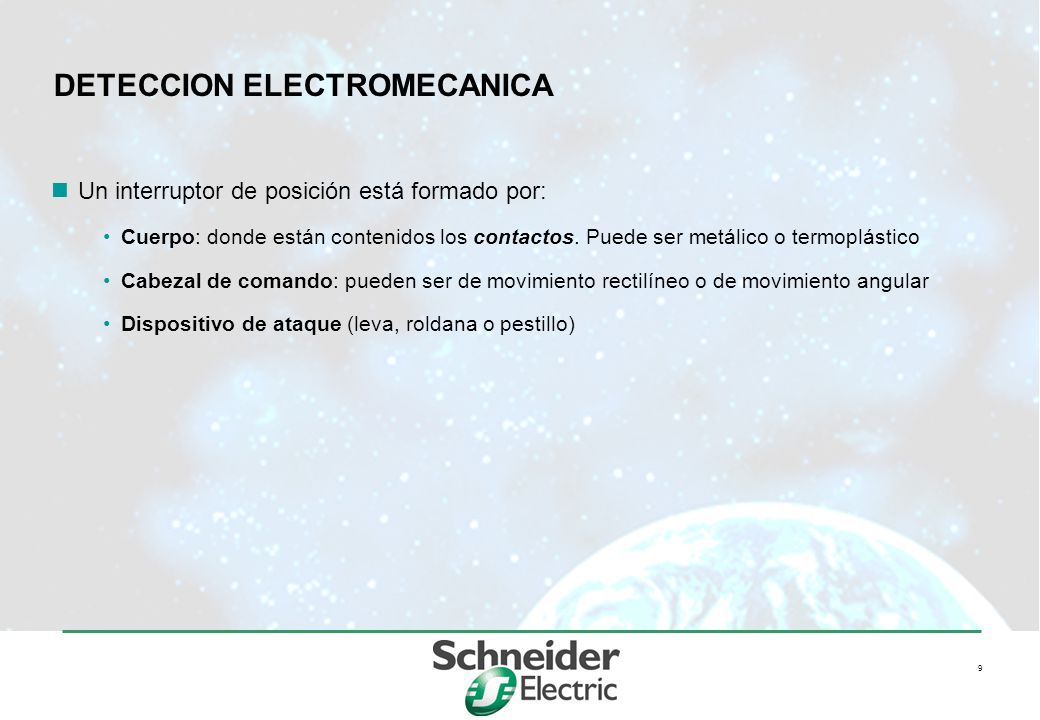

Un interruptor de posición está formado por: Cuerpo: donde están contenidos los contactos. Puede ser metálico o termoplástico Cabezal de comando: pueden ser de movimiento rectilíneo o de movimiento angular Dispositivo de ataque (leva, roldana o pestillo)
10
DETECCION ELECTROMECANICA

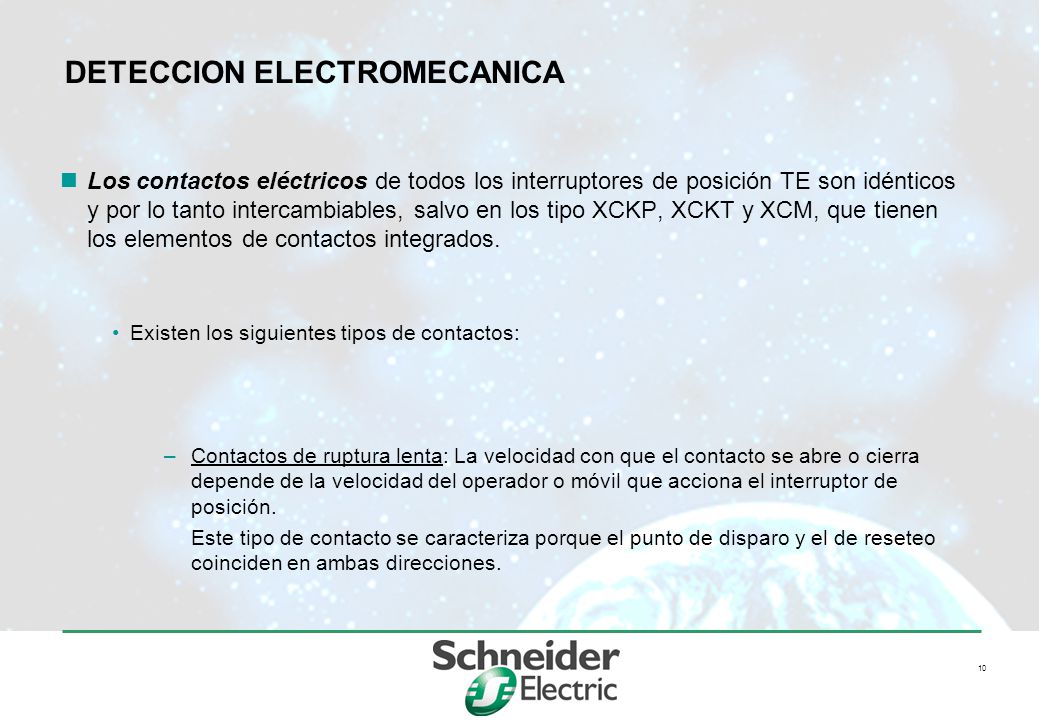

Los contactos eléctricos de todos los interruptores de posición TE son idénticos y por lo tanto intercambiables, salvo en los tipo XCKP, XCKT y XCM, que tienen los elementos de contactos integrados. Existen los siguientes tipos de contactos: Contactos de ruptura lenta: La velocidad con que el contacto se abre o cierra depende de la velocidad del operador o móvil que acciona el interruptor de posición. Este tipo de contacto se caracteriza porque el punto de disparo y el de reseteo coinciden en ambas direcciones.
11
DETECCION ELECTROMECANICA

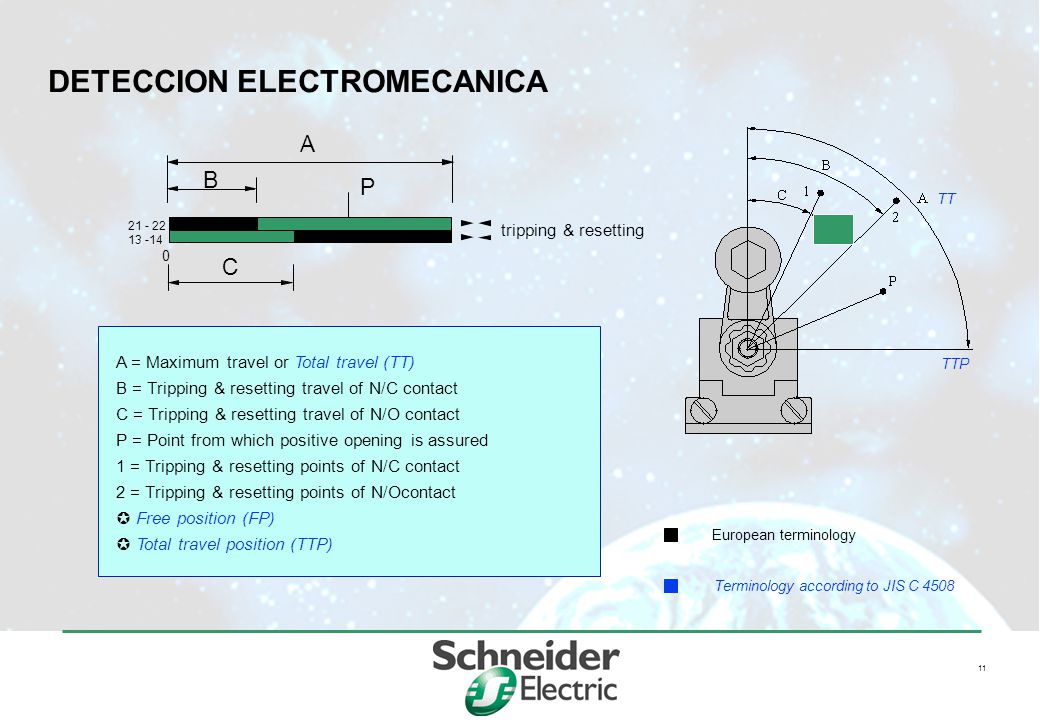

13 -14 A B C P A = Maximum travel or Total travel (TT) B = Tripping & resetting travel of N/C contact C = Tripping & resetting travel of N/O contact P = Point from which positive opening is assured 1 = Tripping & resetting points of N/C contact 2 = Tripping & resetting points of N/Ocontact Free position (FP) Total travel position (TTP) tripping & resetting European terminology Terminology according to JIS C 4508 TTP TT
12
DETECCION ELECTROMECANICA

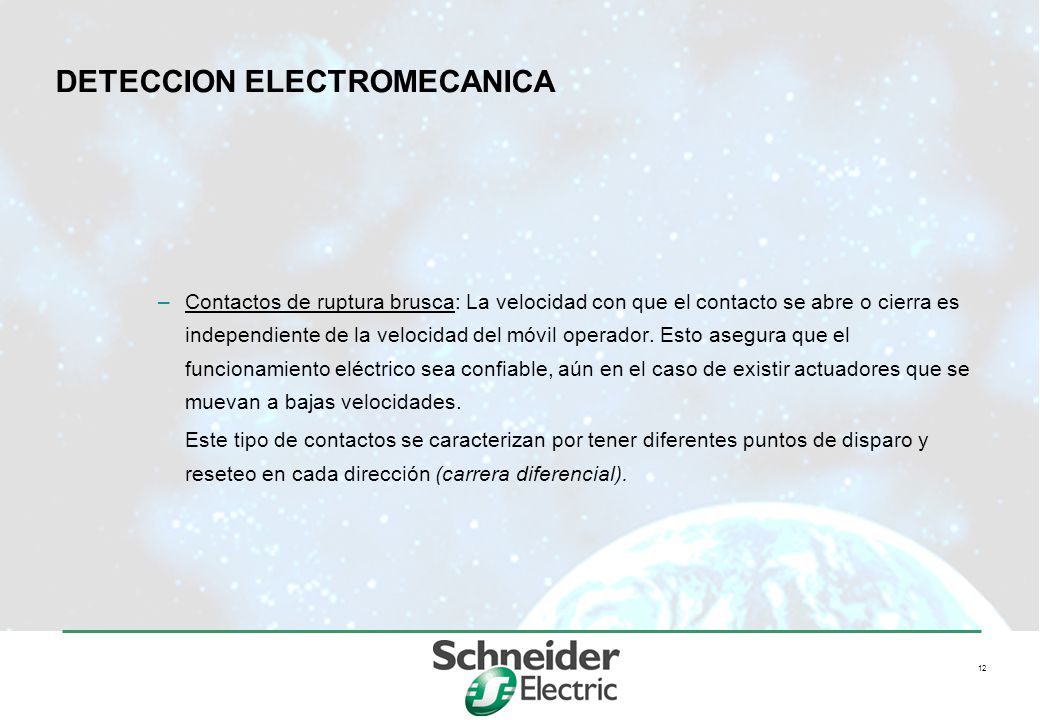

Contactos de ruptura brusca: La velocidad con que el contacto se abre o cierra es independiente de la velocidad del móvil operador. Esto asegura que el funcionamiento eléctrico sea confiable, aún en el caso de existir actuadores que se muevan a bajas velocidades. Este tipo de contactos se caracterizan por tener diferentes puntos de disparo y reseteo en cada dirección (carrera diferencial).
13
DETECCION ELECTROMECANICA

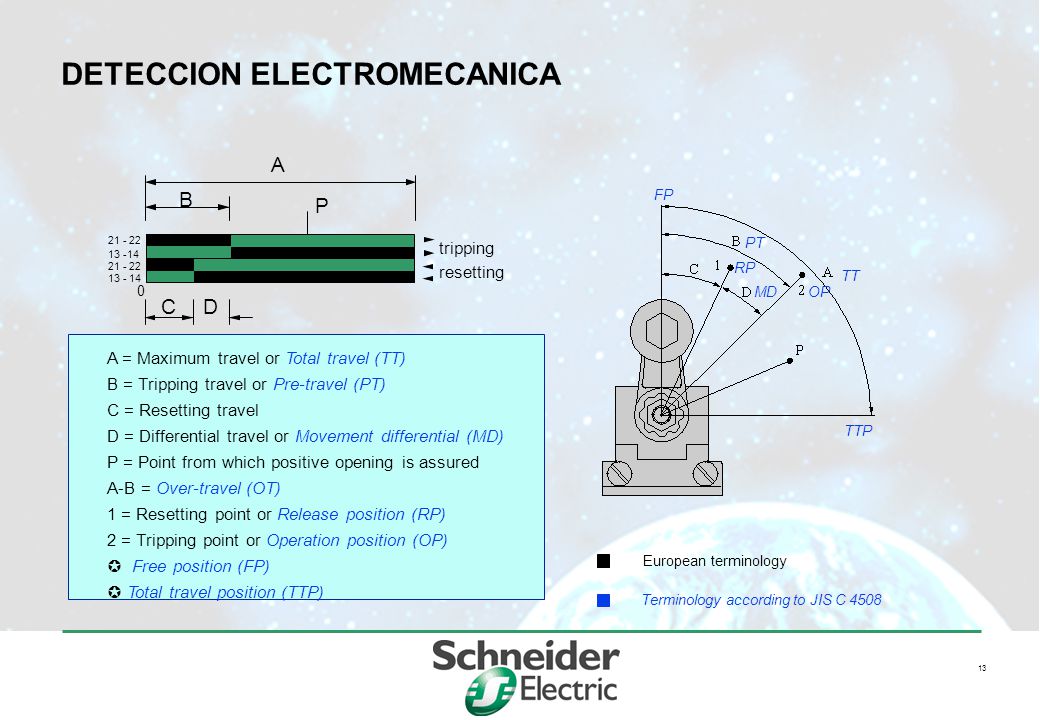

A = Maximum travel or Total travel (TT) B = Tripping travel or Pre-travel (PT) C = Resetting travel D = Differential travel or Movement differential (MD) P = Point from which positive opening is assured A-B = Over-travel (OT) 1 = Resetting point or Release position (RP) 2 = Tripping point or Operation position (OP) Free position (FP) Total travel position (TTP) 13 -14 A B C D P tripping resetting European terminology Terminology according to JIS C 4508 FP TTP TT PT MD RP OP
14
DETECCION ELECTROMECANICA

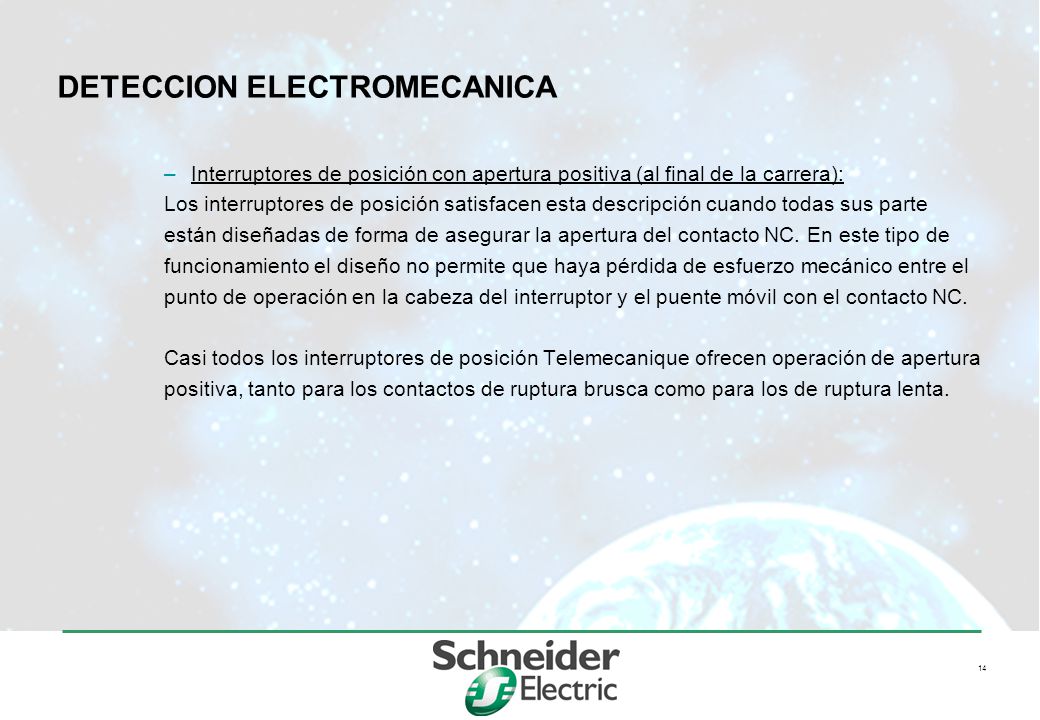

Interruptores de posición con apertura positiva (al final de la carrera): Los interruptores de posición satisfacen esta descripción cuando todas sus parte están diseñadas de forma de asegurar la apertura del contacto NC. En este tipo de funcionamiento el diseño no permite que haya pérdida de esfuerzo mecánico entre el punto de operación en la cabeza del interruptor y el puente móvil con el contacto NC. Casi todos los interruptores de posición Telemecanique ofrecen operación de apertura positiva, tanto para los contactos de ruptura brusca como para los de ruptura lenta.
15
DETECCION ELECTROMECANICA

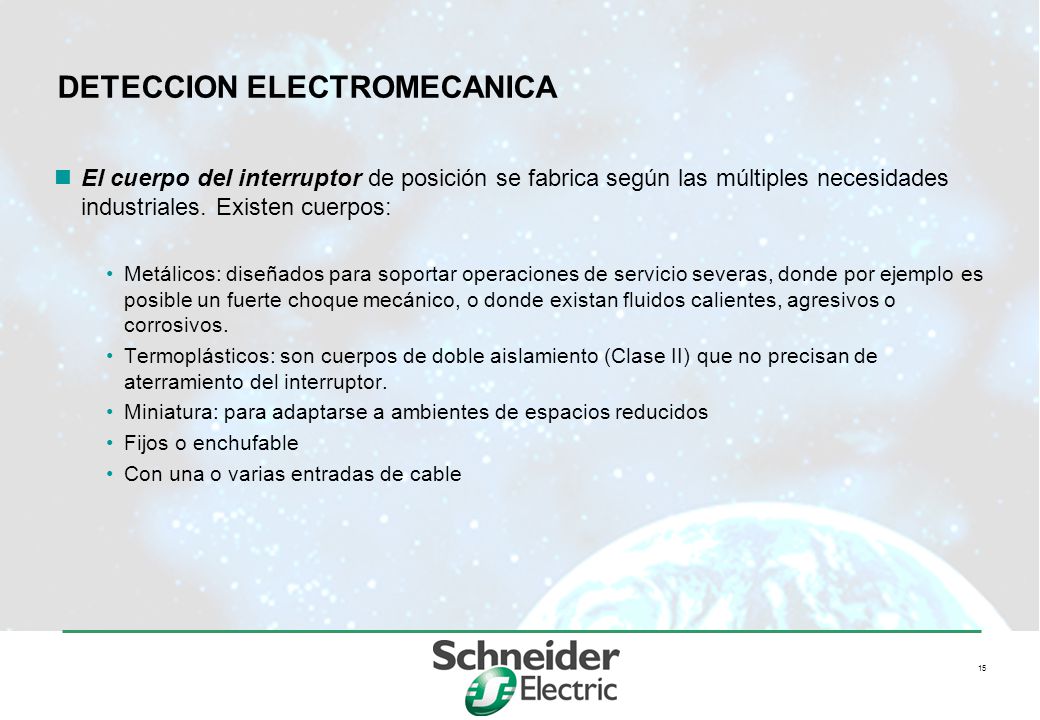

El cuerpo del interruptor de posición se fabrica según las múltiples necesidades industriales. Existen cuerpos: Metálicos: diseñados para soportar operaciones de servicio severas, donde por ejemplo es posible un fuerte choque mecánico, o donde existan fluidos calientes, agresivos o corrosivos. Termoplásticos: son cuerpos de doble aislamiento (Clase II) que no precisan de aterramiento del interruptor. Miniatura: para adaptarse a ambientes de espacios reducidos Fijos o enchufable Con una o varias entradas de cable
16
DETECCION ELECTROMECANICA

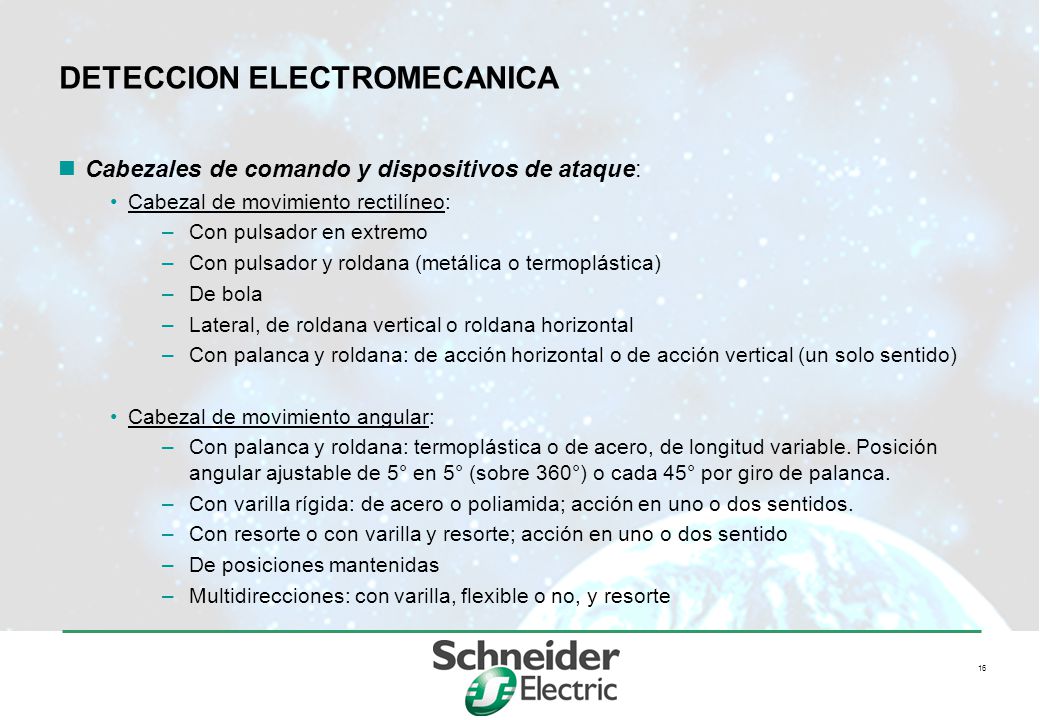

Cabezales de comando y dispositivos de ataque: Cabezal de movimiento rectilíneo: Con pulsador en extremo Con pulsador y roldana (metálica o termoplástica) De bola Lateral, de roldana vertical o roldana horizontal Con palanca y roldana: de acción horizontal o de acción vertical (un solo sentido) Cabezal de movimiento angular: Con palanca y roldana: termoplástica o de acero, de longitud variable. Posición angular ajustable de 5° en 5° (sobre 360°) o cada 45° por giro de palanca. Con varilla rígida: de acero o poliamida; acción en uno o dos sentidos. Con resorte o con varilla y resorte; acción en uno o dos sentido De posiciones mantenidas Multidirecciones: con varilla, flexible o no, y resorte
17
DETECCION ELECTROMECANICA

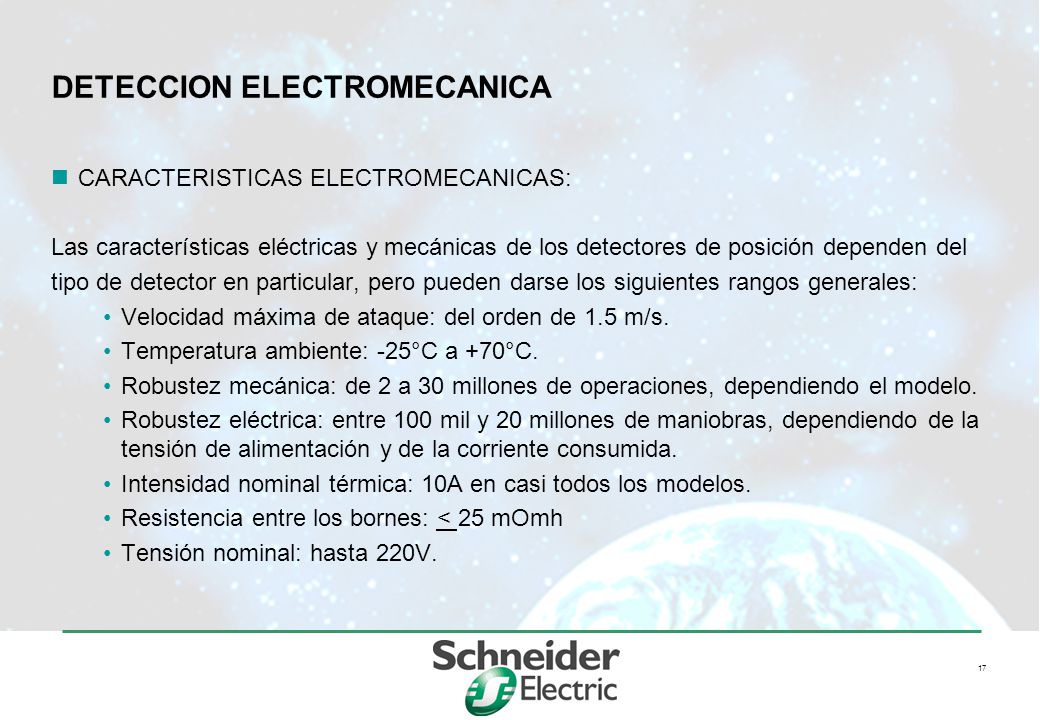

CARACTERISTICAS ELECTROMECANICAS: Las características eléctricas y mecánicas de los detectores de posición dependen del tipo de detector en particular, pero pueden darse los siguientes rangos generales: Velocidad máxima de ataque: del orden de 1.5 m/s. Temperatura ambiente: -25°C a +70°C. Robustez mecánica: de 2 a 30 millones de operaciones, dependiendo el modelo. Robustez eléctrica: entre 100 mil y 20 millones de maniobras, dependiendo de la tensión de alimentación y de la corriente consumida. Intensidad nominal térmica: 10A en casi todos los modelos. Resistencia entre los bornes: < 25 mOmh Tensión nominal: hasta 220V.
18
DETECCION ELECTROMECANICA - APLICACIONES

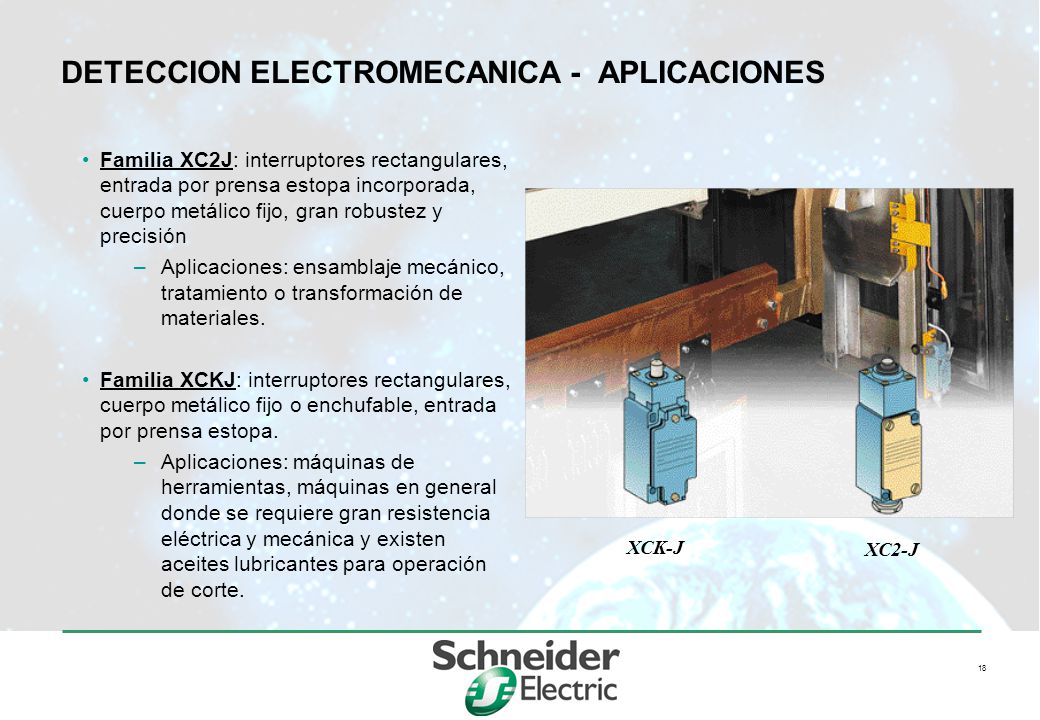

Familia XC2J: interruptores rectangulares, entrada por prensa estopa incorporada, cuerpo metálico fijo, gran robustez y precisión Aplicaciones: ensamblaje mecánico, tratamiento o transformación de materiales. Familia XCKJ: interruptores rectangulares, cuerpo metálico fijo o enchufable, entrada por prensa estopa. Aplicaciones: máquinas de herramientas, máquinas en general donde se requiere gran resistencia eléctrica y mecánica y existen aceites lubricantes para operación de corte. XCK-J XC2-J
19
DETECCION ELECTROMECANICA - APLICACIONES

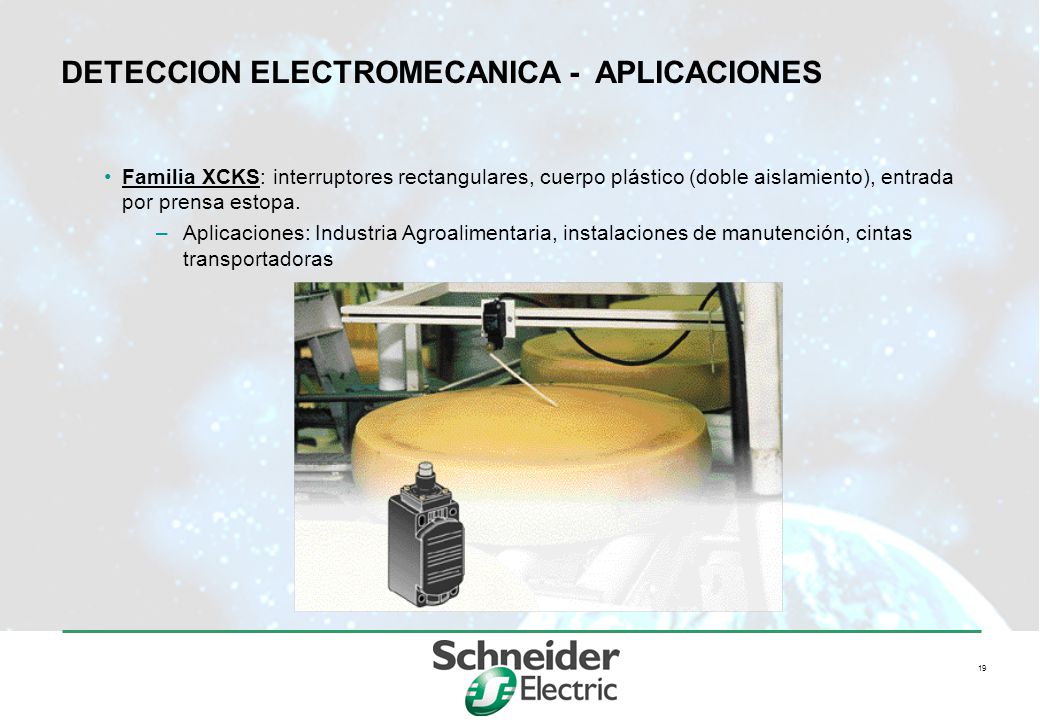

Familia XCKS: interruptores rectangulares, cuerpo plástico (doble aislamiento), entrada por prensa estopa. Aplicaciones: Industria Agroalimentaria, instalaciones de manutención, cintas transportadoras
20
DETECCION ELECTROMECANICA - APLICACIONES

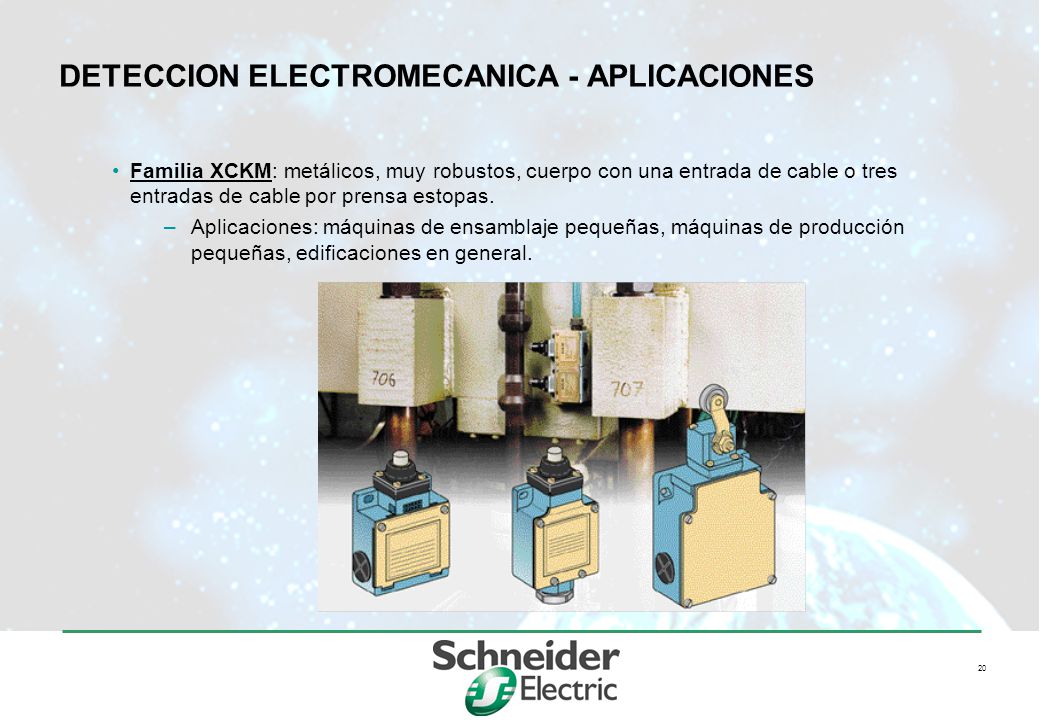

Familia XCKM: metálicos, muy robustos, cuerpo con una entrada de cable o tres entradas de cable por prensa estopas. Aplicaciones: máquinas de ensamblaje pequeñas, máquinas de producción pequeñas, edificaciones en general.
21
DETECCION ELECTROMECANICA - APLICACIONES

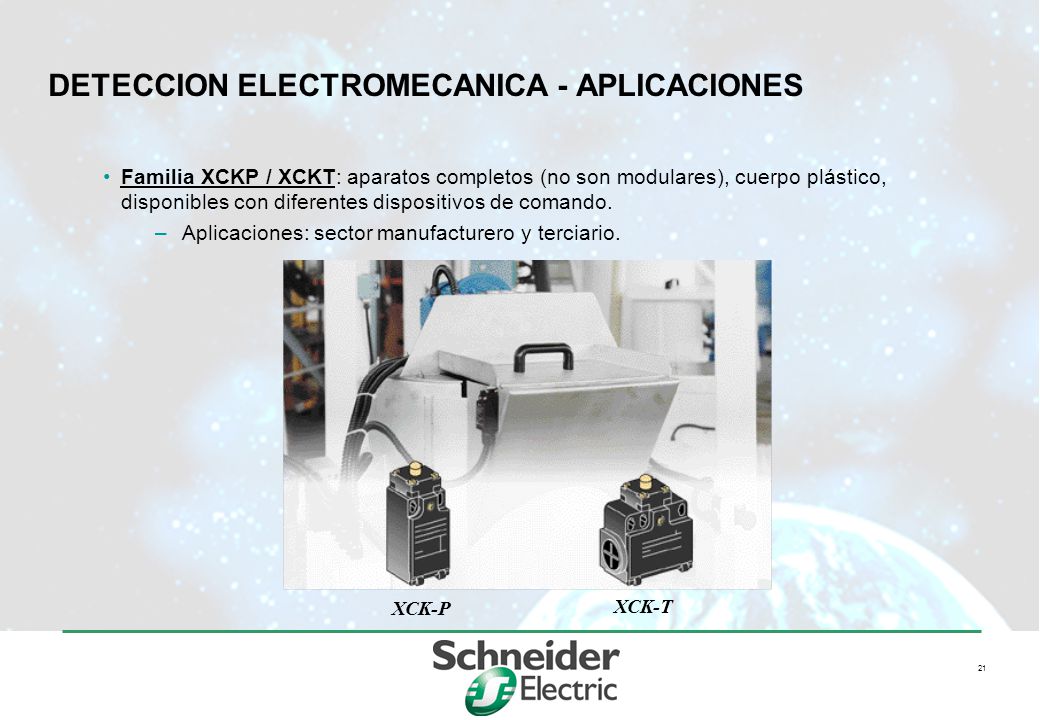

Familia XCKP / XCKT: aparatos completos (no son modulares), cuerpo plástico, disponibles con diferentes dispositivos de comando. Aplicaciones: sector manufacturero y terciario. XCK-P XCK-T
22
DETECCION ELECTROMECANICA - APLICACIONES

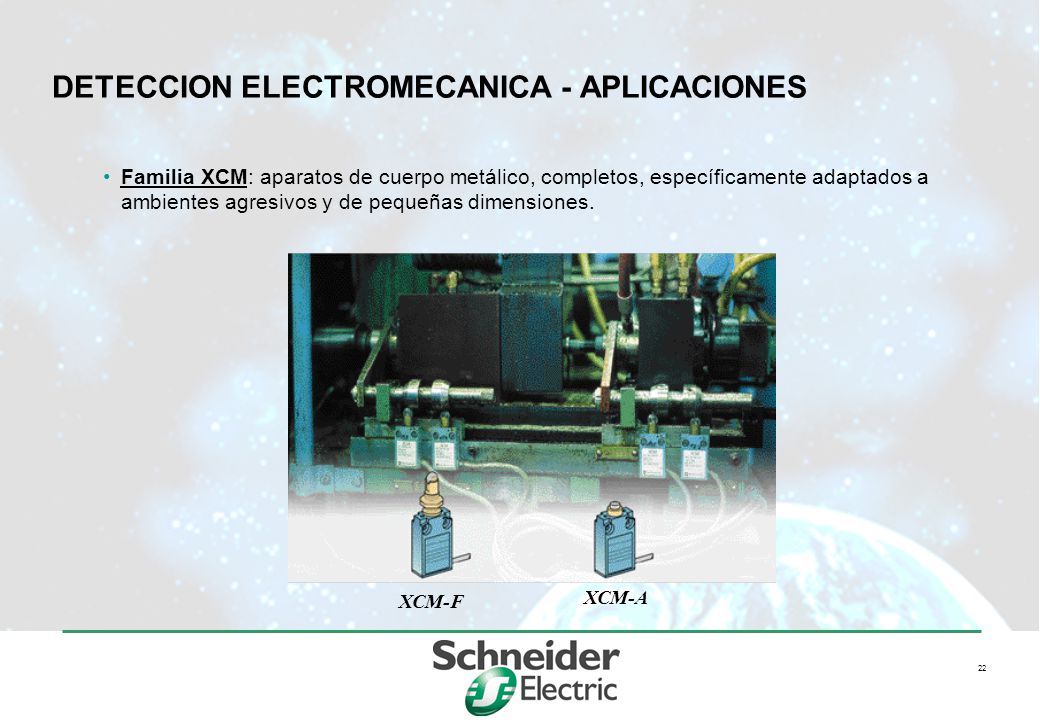

Familia XCM: aparatos de cuerpo metálico, completos, específicamente adaptados a ambientes agresivos y de pequeñas dimensiones. XCM-F XCM-A
23
DETECCION ELECTROMECANICA - APLICACIONES

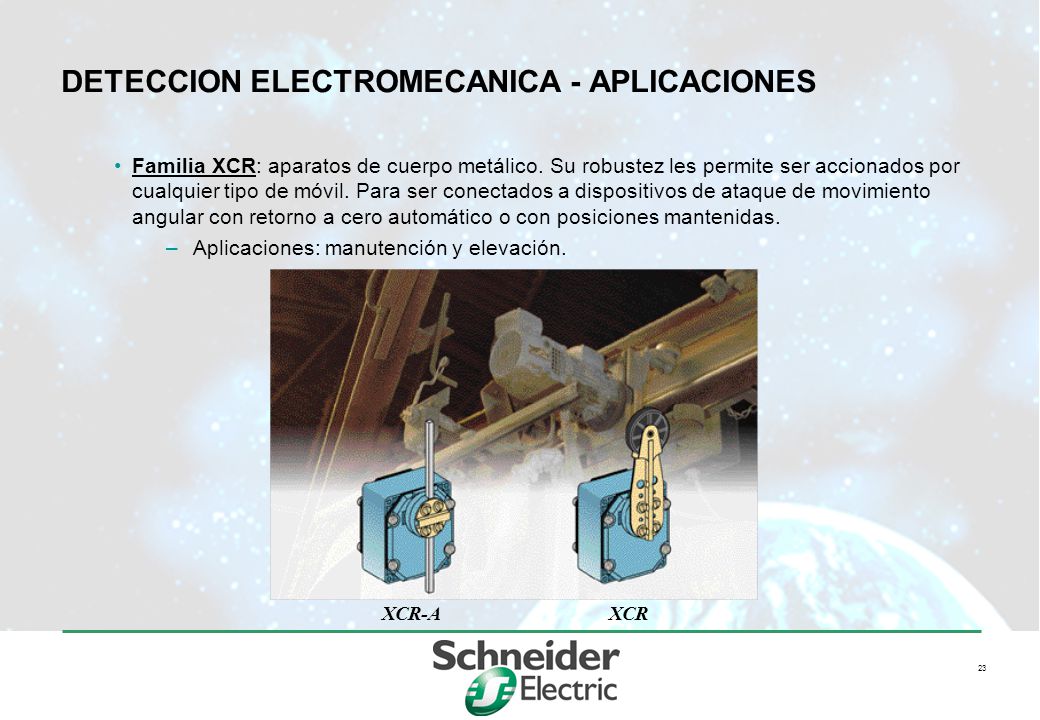

Familia XCR: aparatos de cuerpo metálico. Su robustez les permite ser accionados por cualquier tipo de móvil. Para ser conectados a dispositivos de ataque de movimiento angular con retorno a cero automático o con posiciones mantenidas. Aplicaciones: manutención y elevación. XCR-A XCR
24
DETECCION ELECTROMECANICA - APLICACIONES

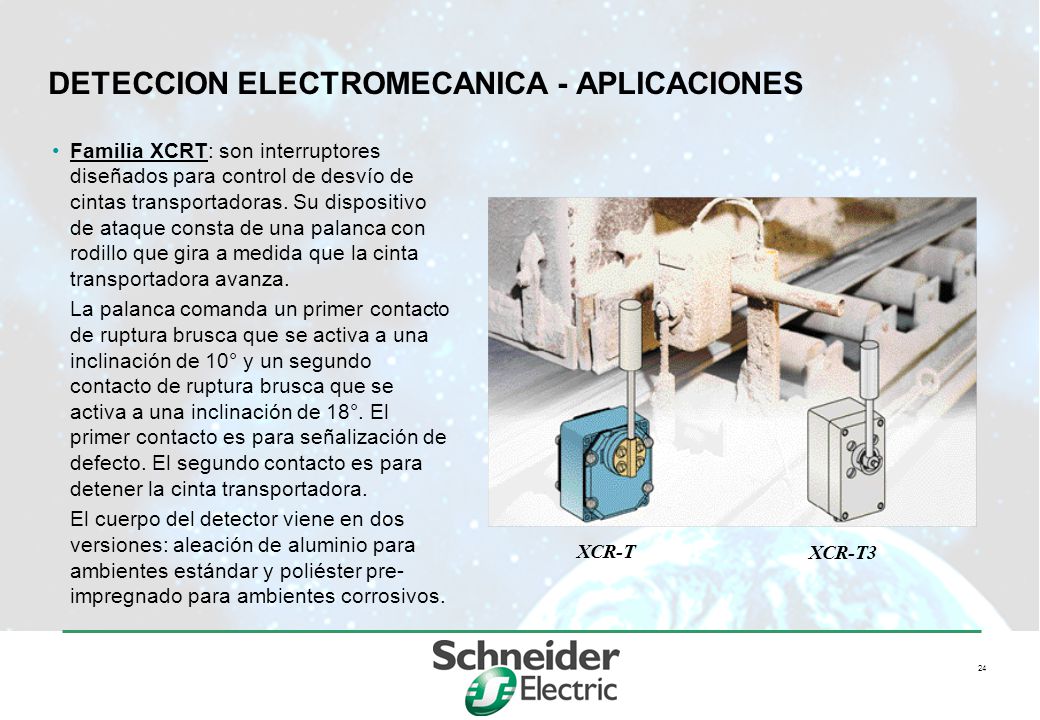

Familia XCRT: son interruptores diseñados para control de desvío de cintas transportadoras. Su dispositivo de ataque consta de una palanca con rodillo que gira a medida que la cinta transportadora avanza. La palanca comanda un primer contacto de ruptura brusca que se activa a una inclinación de 10° y un segundo contacto de ruptura brusca que se activa a una inclinación de 18°. El primer contacto es para señalización de defecto. El segundo contacto es para detener la cinta transportadora. El cuerpo del detector viene en dos versiones: aleación de aluminio para ambientes estándar y poliéster pre-impregnado para ambientes corrosivos. XCR-T XCR-T3
25
DETECCION ELECTROMECANICA - APLICACIONES

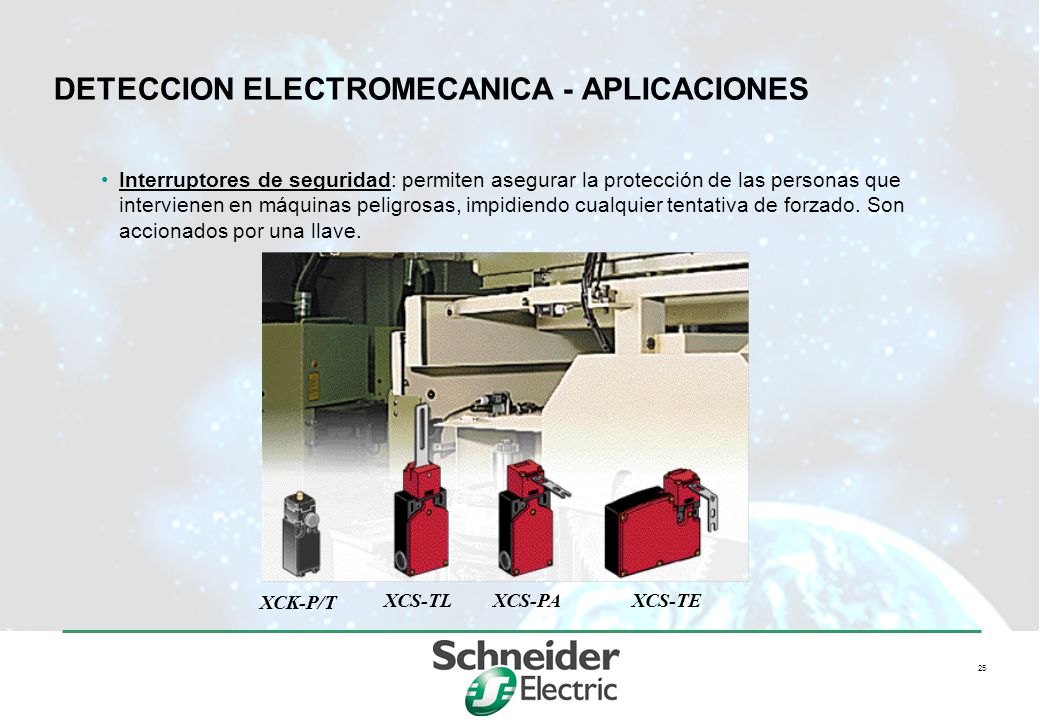

Interruptores de seguridad: permiten asegurar la protección de las personas que intervienen en máquinas peligrosas, impidiendo cualquier tentativa de forzado. Son accionados por una llave. XCK-P/T XCS-TL XCS-PA XCS-TE
26

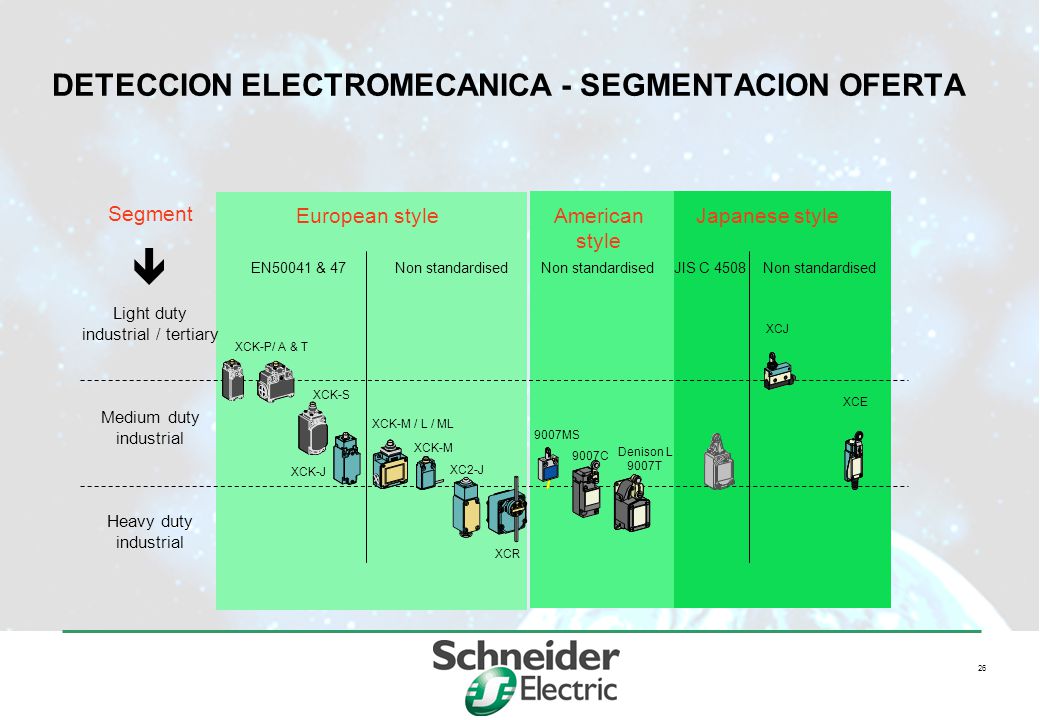

DETECCION ELECTROMECANICA - SEGMENTACION OFERTA
Light duty industrial / tertiary Medium duty industrial Heavy duty European style American style Japanese style EN50041 & 47 Non standardised Non standardised JIS C 4508 Non standardised XCJ XCK-P/ A & T XCK-S XCE XCK-M / L / ML 9007MS XCK-M 9007C Denison L 9007T XCK-J XC2-J XCR
27

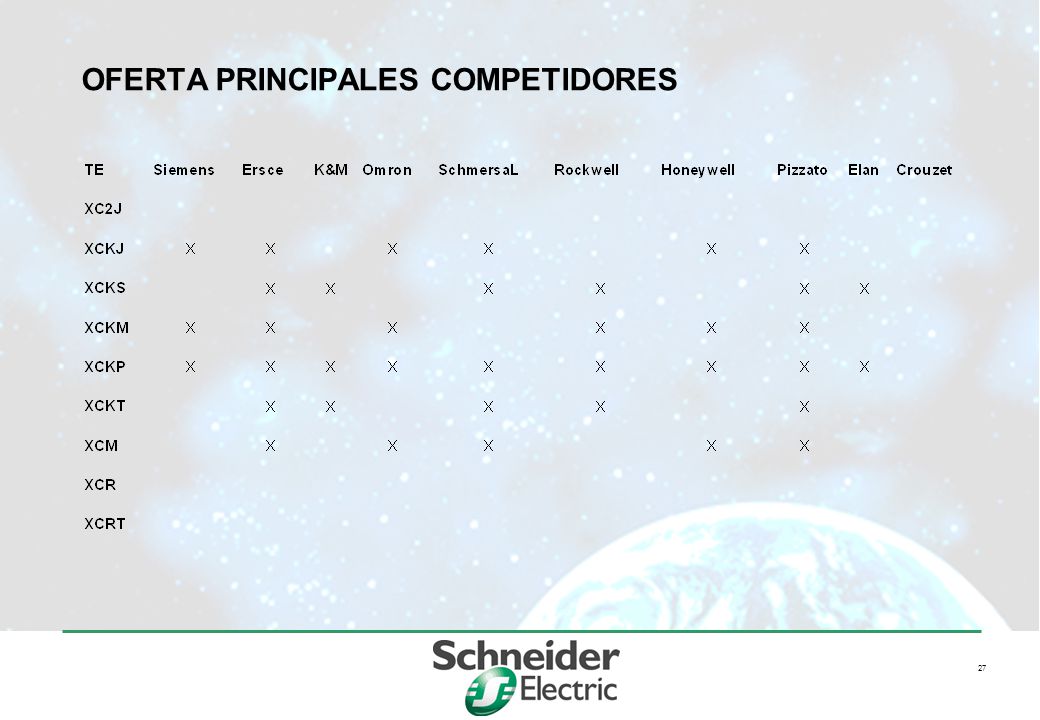

OFERTA PRINCIPALES COMPETIDORES
28

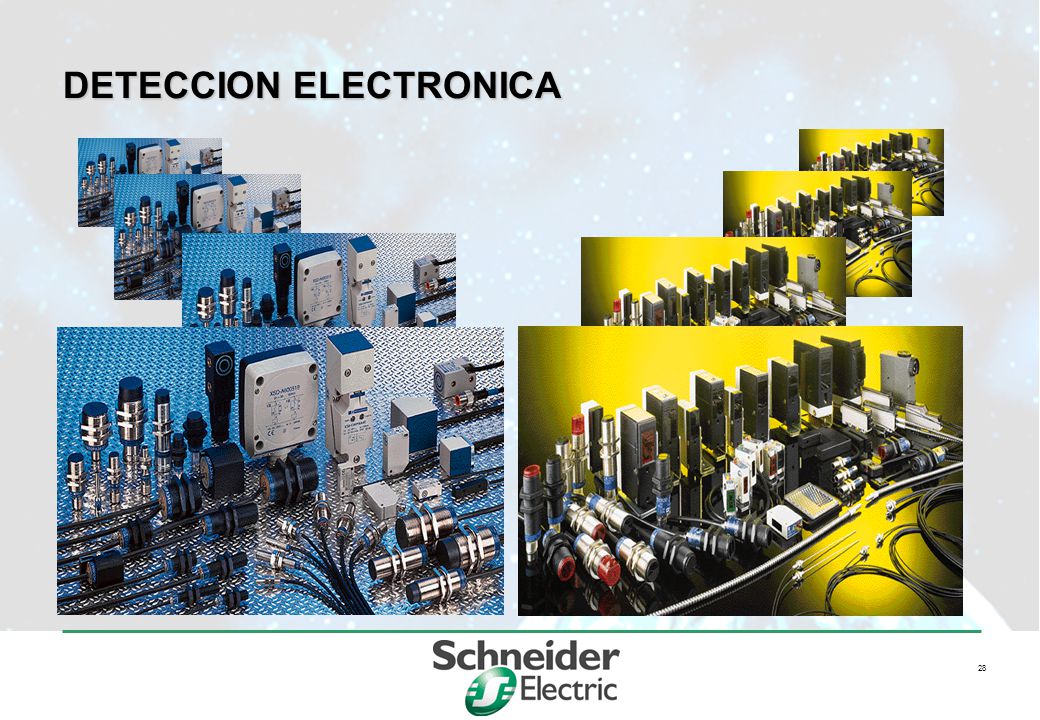

DETECCION ELECTRONICA
29
DETECCION ELECTRONICA
DETECTORES DE PROXIMIDAD INDUCTIVOS: Pueden detectar sin contacto físico todo tipo de objeto metálico, lo que los hace aptos para el control de presencia o ausencia, detección de paso, de alineación, de congestionamiento, de posicionamiento, de codificación, de conteo, etc. Son utilizados principalmente en aplicaciones industriales: máquinas de fabricación o ensamblaje, máquinas de acondicionamiento, cintas transportadoras, etc.
30
DETECCION ELECTRONICA

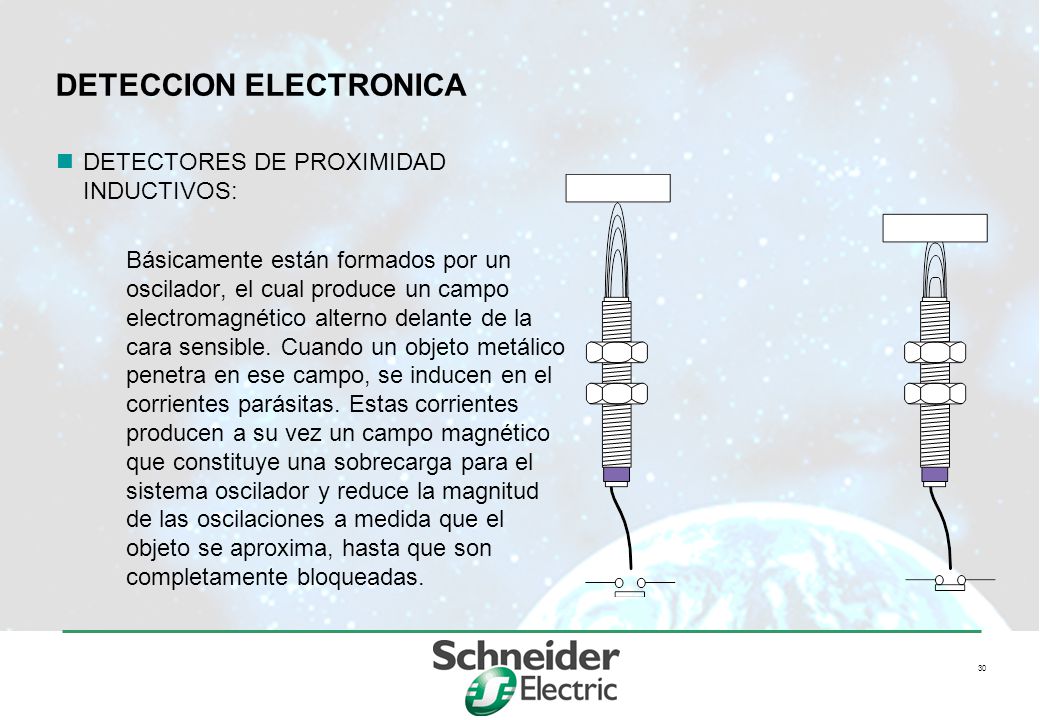

DETECTORES DE PROXIMIDAD INDUCTIVOS: Básicamente están formados por un oscilador, el cual produce un campo electromagnético alterno delante de la cara sensible. Cuando un objeto metálico penetra en ese campo, se inducen en el corrientes parásitas. Estas corrientes producen a su vez un campo magnético que constituye una sobrecarga para el sistema oscilador y reduce la magnitud de las oscilaciones a medida que el objeto se aproxima, hasta que son completamente bloqueadas.
31
DETECCION ELECTRONICA

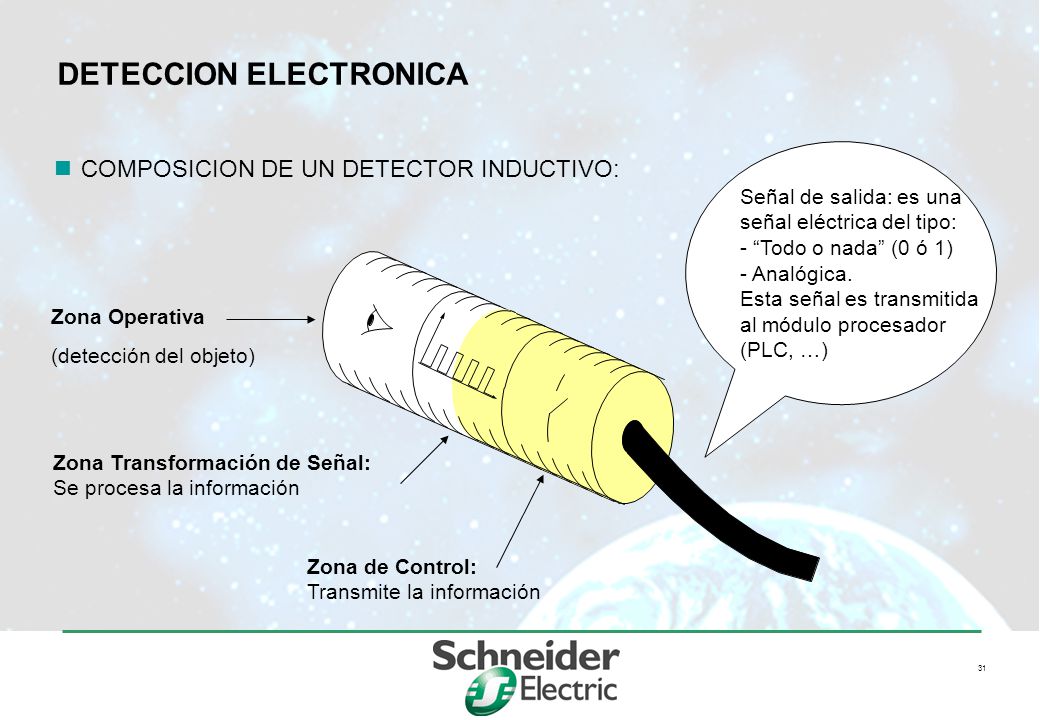

Señal de salida: es una señal eléctrica del tipo: - “Todo o nada” (0 ó 1) - Analógica. Esta señal es transmitida al módulo procesador (PLC, …) COMPOSICION DE UN DETECTOR INDUCTIVO: Zona Operativa (detección del objeto) Zona Transformación de Señal: Se procesa la información Zona de Control: Transmite la información
32
DETECCION ELECTRONICA - TERMINOLOGIA

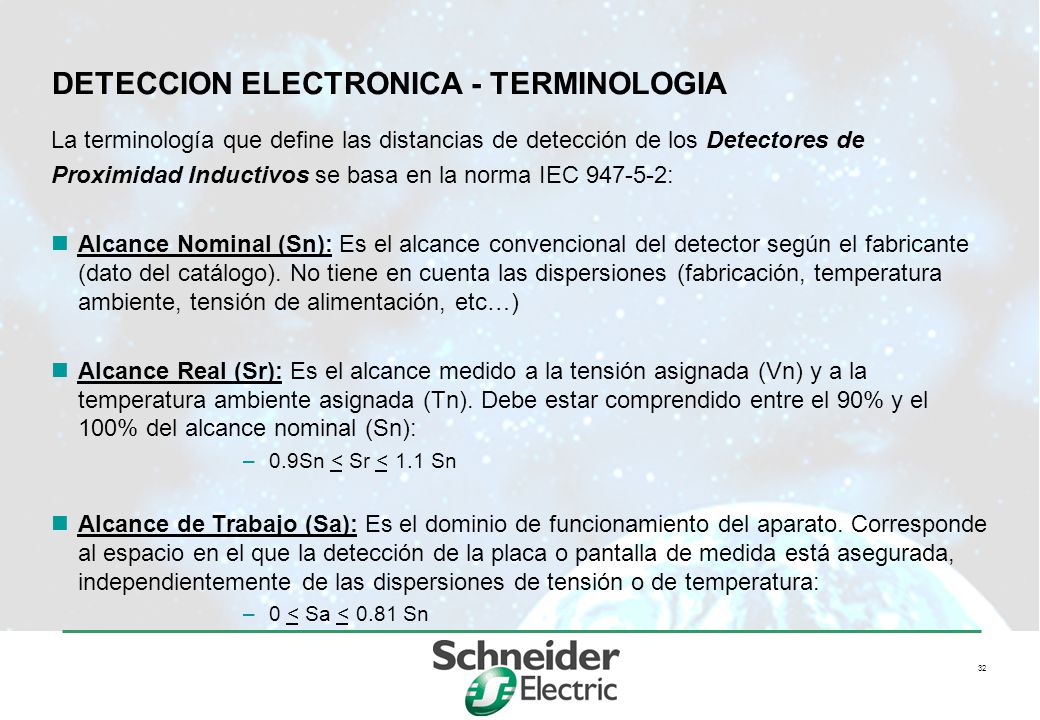

La terminología que define las distancias de detección de los Detectores de Proximidad Inductivos se basa en la norma IEC : Alcance Nominal (Sn): Es el alcance convencional del detector según el fabricante (dato del catálogo). No tiene en cuenta las dispersiones (fabricación, temperatura ambiente, tensión de alimentación, etc…) Alcance Real (Sr): Es el alcance medido a la tensión asignada (Vn) y a la temperatura ambiente asignada (Tn). Debe estar comprendido entre el 90% y el 100% del alcance nominal (Sn): 0.9Sn < Sr < 1.1 Sn Alcance de Trabajo (Sa): Es el dominio de funcionamiento del aparato. Corresponde al espacio en el que la detección de la placa o pantalla de medida está asegurada, independientemente de las dispersiones de tensión o de temperatura: 0 < Sa < 0.81 Sn
33
DETECCION ELECTRONICA - TERMINOLOGIA

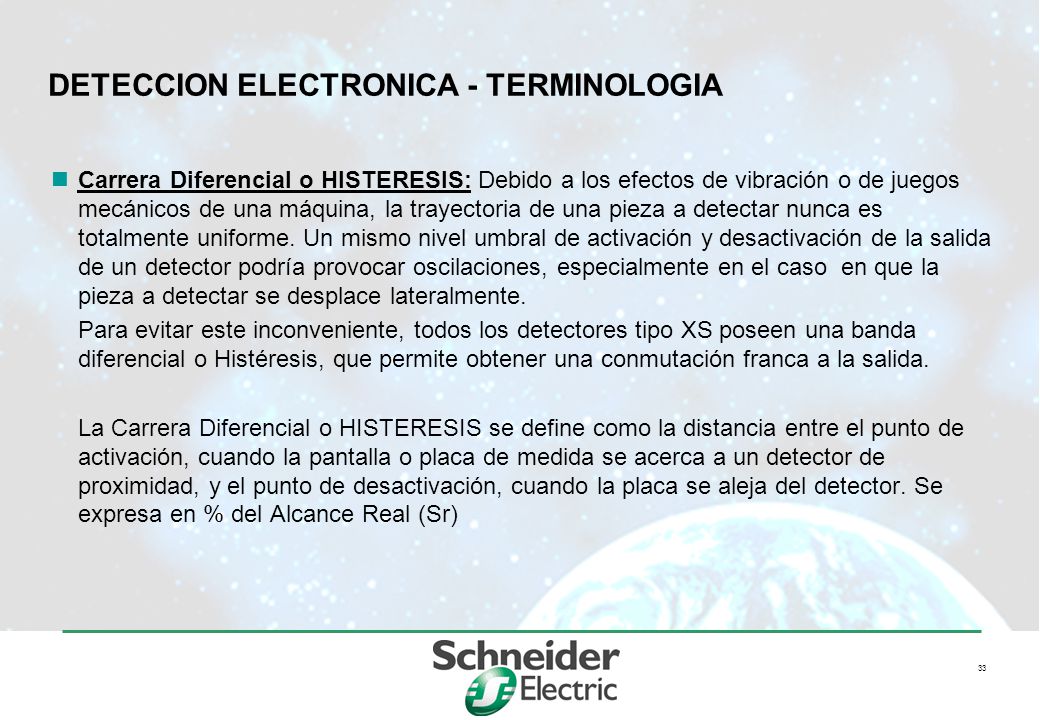

Carrera Diferencial o HISTERESIS: Debido a los efectos de vibración o de juegos mecánicos de una máquina, la trayectoria de una pieza a detectar nunca es totalmente uniforme. Un mismo nivel umbral de activación y desactivación de la salida de un detector podría provocar oscilaciones, especialmente en el caso en que la pieza a detectar se desplace lateralmente. Para evitar este inconveniente, todos los detectores tipo XS poseen una banda diferencial o Histéresis, que permite obtener una conmutación franca a la salida. La Carrera Diferencial o HISTERESIS se define como la distancia entre el punto de activación, cuando la pantalla o placa de medida se acerca a un detector de proximidad, y el punto de desactivación, cuando la placa se aleja del detector. Se expresa en % del Alcance Real (Sr)
34
DETECCION ELECTRONICA - TERMINOLOGIA

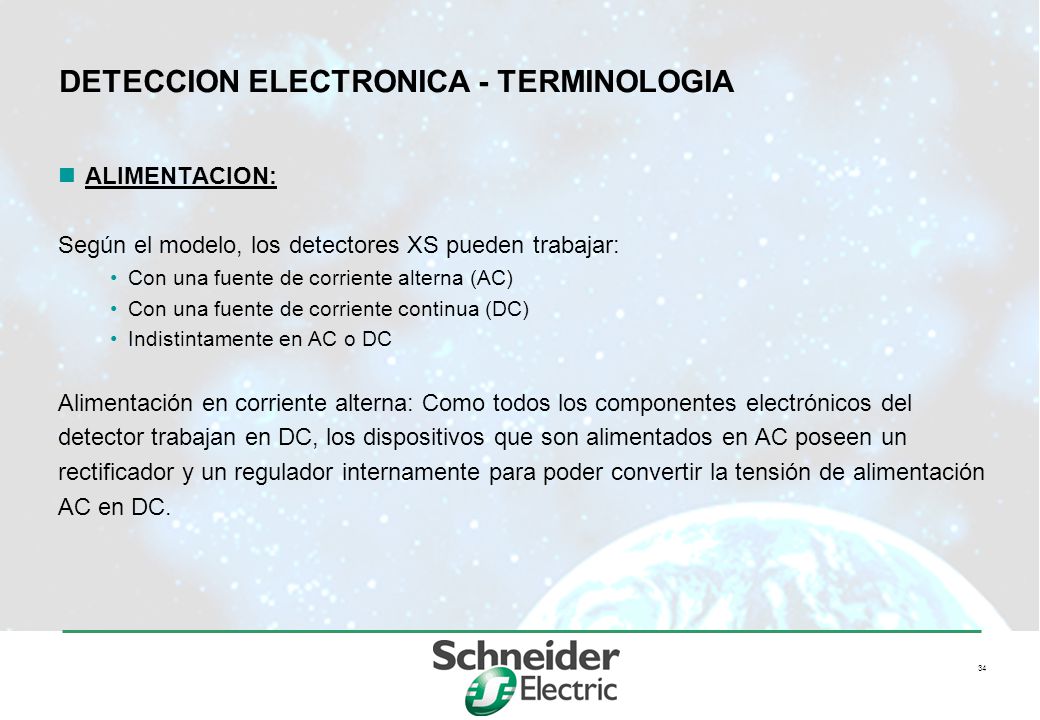

ALIMENTACION: Según el modelo, los detectores XS pueden trabajar: Con una fuente de corriente alterna (AC) Con una fuente de corriente continua (DC) Indistintamente en AC o DC Alimentación en corriente alterna: Como todos los componentes electrónicos del detector trabajan en DC, los dispositivos que son alimentados en AC poseen un rectificador y un regulador internamente para poder convertir la tensión de alimentación AC en DC.
35

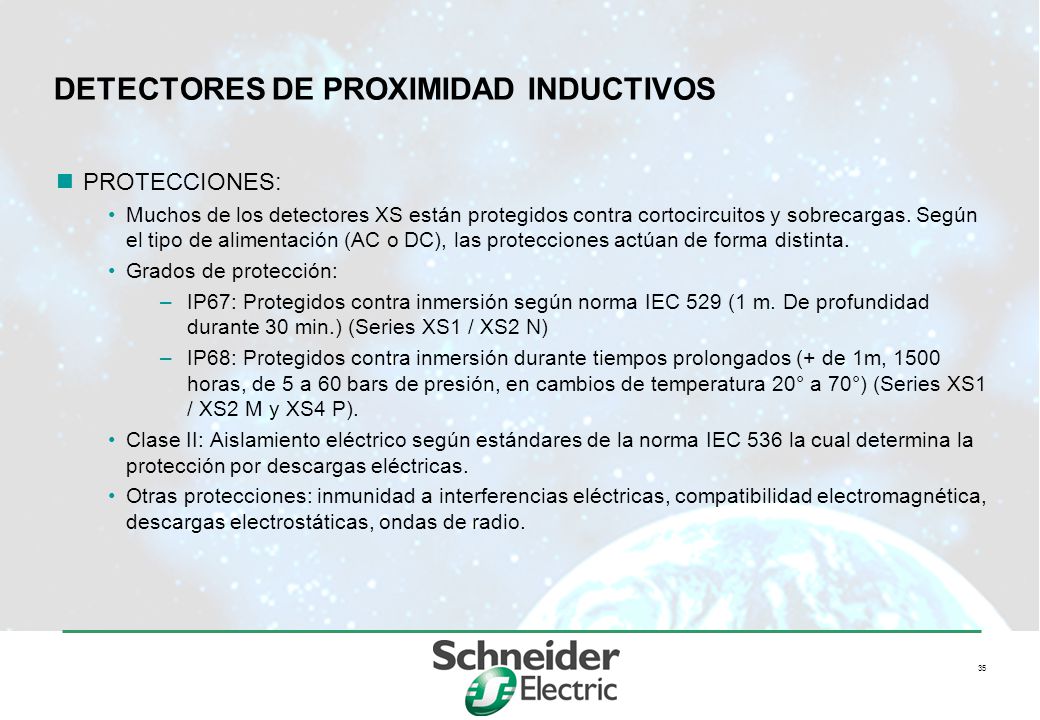

DETECTORES DE PROXIMIDAD INDUCTIVOS
PROTECCIONES: Muchos de los detectores XS están protegidos contra cortocircuitos y sobrecargas. Según el tipo de alimentación (AC o DC), las protecciones actúan de forma distinta. Grados de protección: IP67: Protegidos contra inmersión según norma IEC 529 (1 m. De profundidad durante 30 min.) (Series XS1 / XS2 N) IP68: Protegidos contra inmersión durante tiempos prolongados (+ de 1m, 1500 horas, de 5 a 60 bars de presión, en cambios de temperatura 20° a 70°) (Series XS1 / XS2 M y XS4 P). Clase II: Aislamiento eléctrico según estándares de la norma IEC 536 la cual determina la protección por descargas eléctricas. Otras protecciones: inmunidad a interferencias eléctricas, compatibilidad electromagnética, descargas electrostáticas, ondas de radio.
36

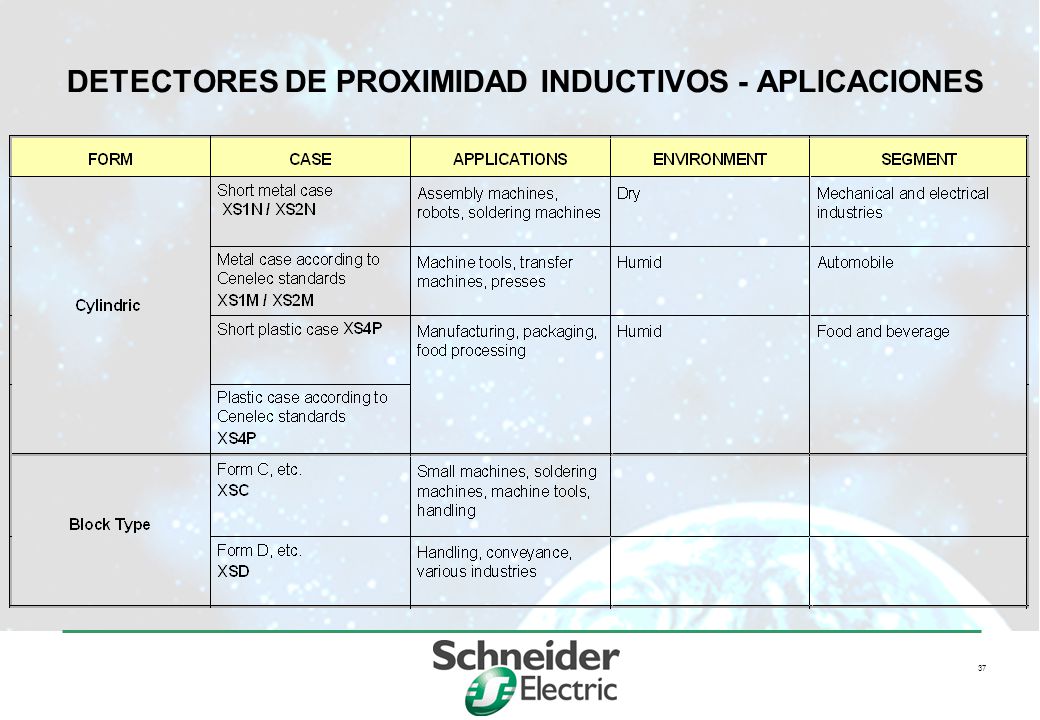

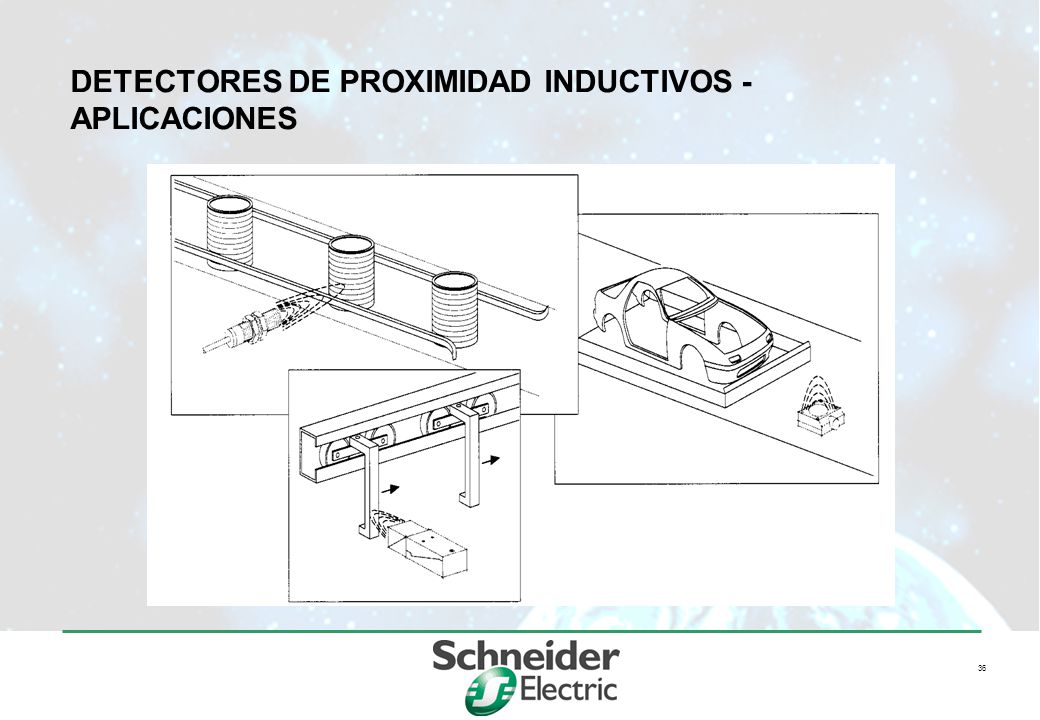

DETECTORES DE PROXIMIDAD INDUCTIVOS - APLICACIONES
37
DETECTORES DE PROXIMIDAD INDUCTIVOS - APLICACIONES
38
DETECTORES DE PROXIMIDAD INDUCTIVOS
La serie XS se divide en: Serie metálica para ambientes secos (máquinas de ensamblaje) Serie metálica para ambientes con presencia de aceites (máquinas industriales) Serie plástica para ambientes químicamente agresivos (industria agro-alimentaria)
39
DETECTORES DE PROXIMIDAD INDUCTIVOS

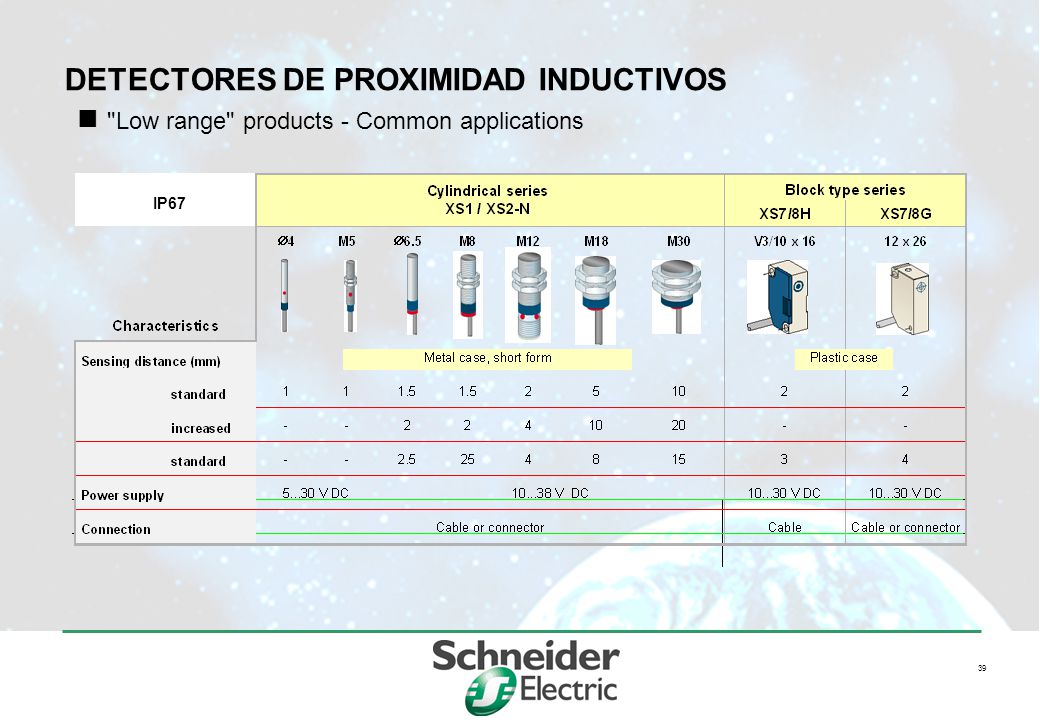

"Low range" products - Common applications IP67
40

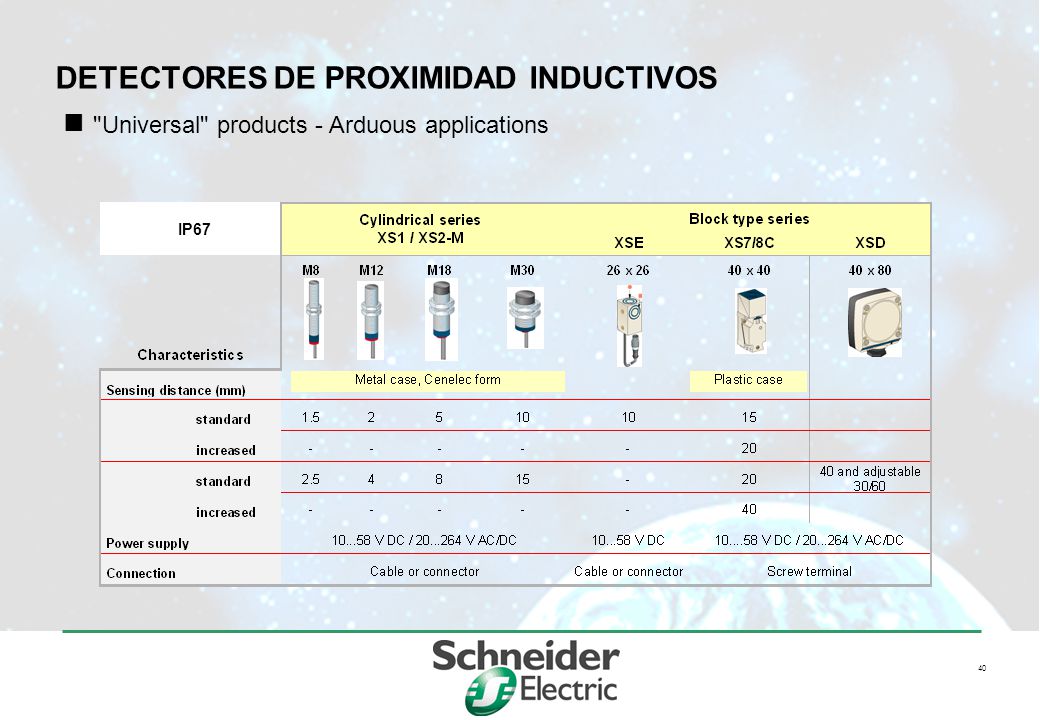

DETECTORES DE PROXIMIDAD INDUCTIVOS
"Universal" products - Arduous applications IP67
41
DETECTORES DE PROXIMIDAD INDUCTIVOS

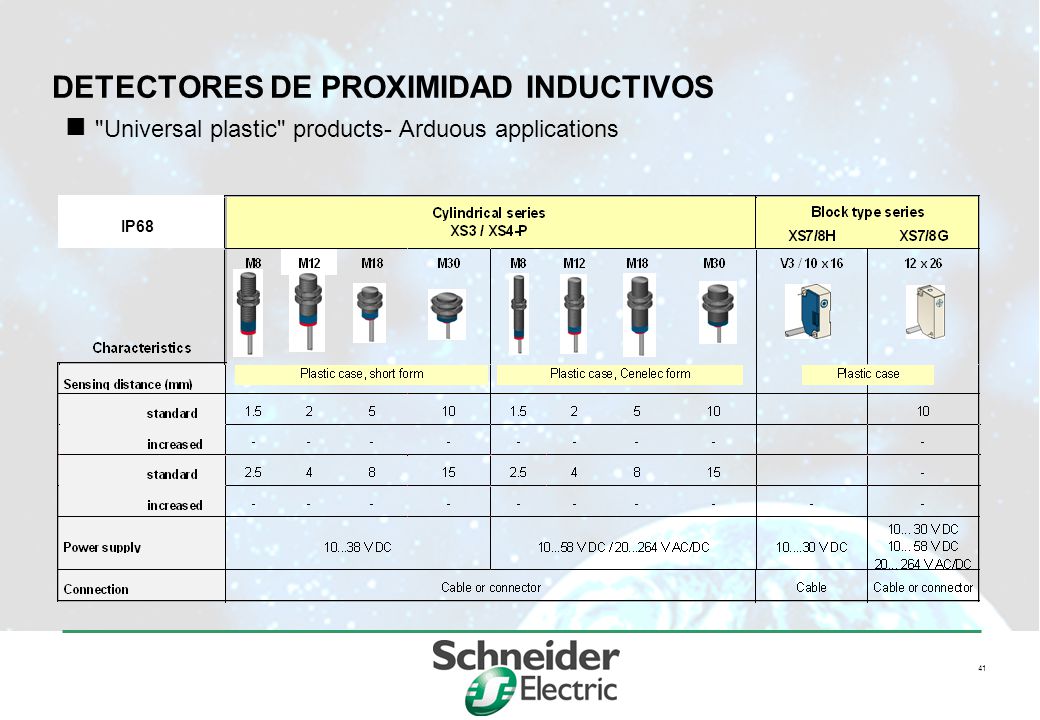

"Universal plastic" products- Arduous applications IP68
42

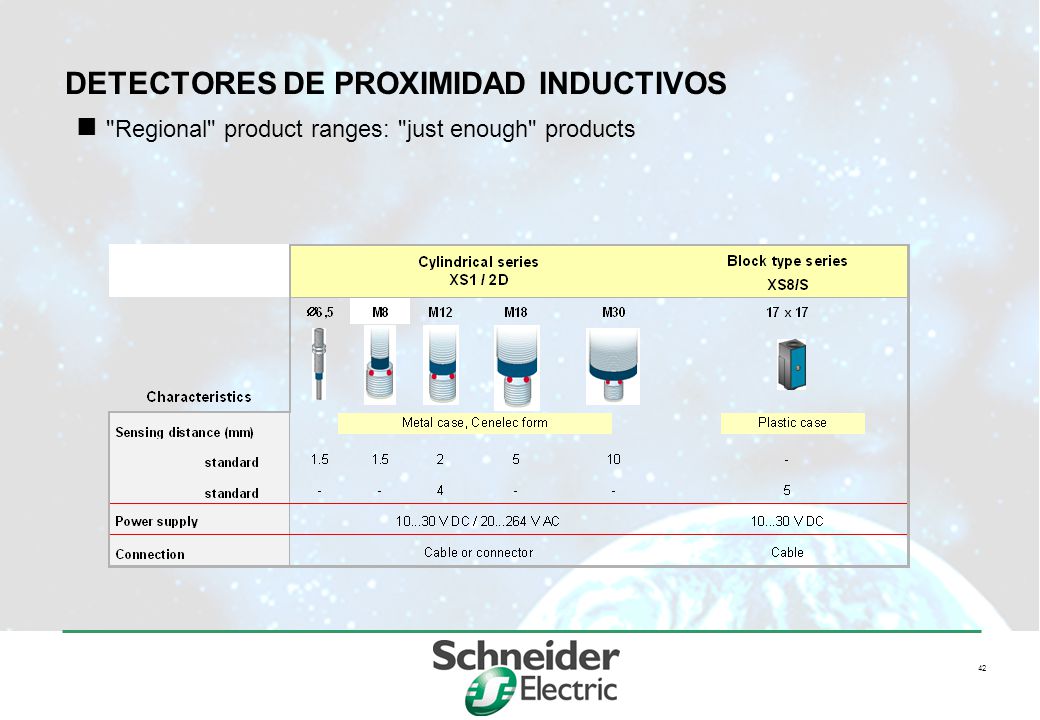

DETECTORES DE PROXIMIDAD INDUCTIVOS
"Regional" product ranges: "just enough" products
43
NOMENCLATURA DETECTORES INDUCTIVOS CILINDRICOS
XS 1 N 08 P A 340 Empotrable en el metal : 1 No empotrable (metálico) : 2 No empotrable (plástico) : 4 Código - Serial Contactos de salida: A: NO B: NC C: NO + NC P: Programable: PNP, NPN, NO, NC Metálico: formato estándar: M Metálico: formato corto: N Metálico: superficie lisa: L Plástico: P Conexión: P: 3 Hilos - DC - PNP N: 3 Hilos - DC - NPN D: 2 Hilos - DC K: Programable: PNP, NPN, NO, NC M: Multitensión Diámetro en mm
44

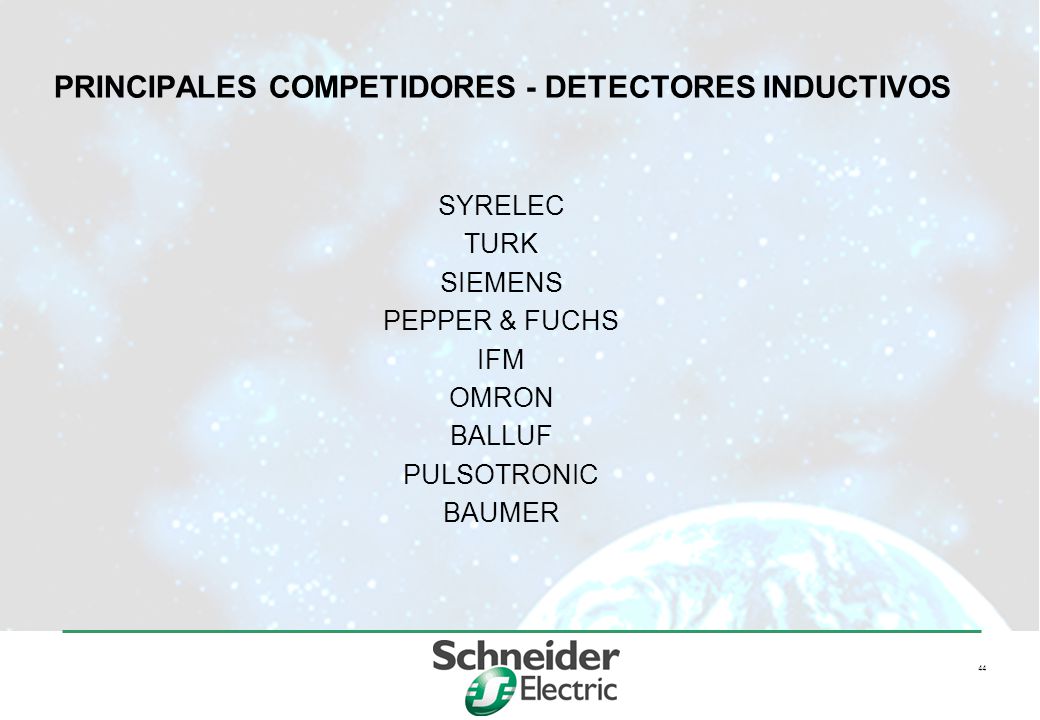

PRINCIPALES COMPETIDORES - DETECTORES INDUCTIVOS
SYRELEC TURK SIEMENS PEPPER & FUCHS IFM OMRON BALLUF PULSOTRONIC BAUMER
45
DETECCION ELECTRONICA

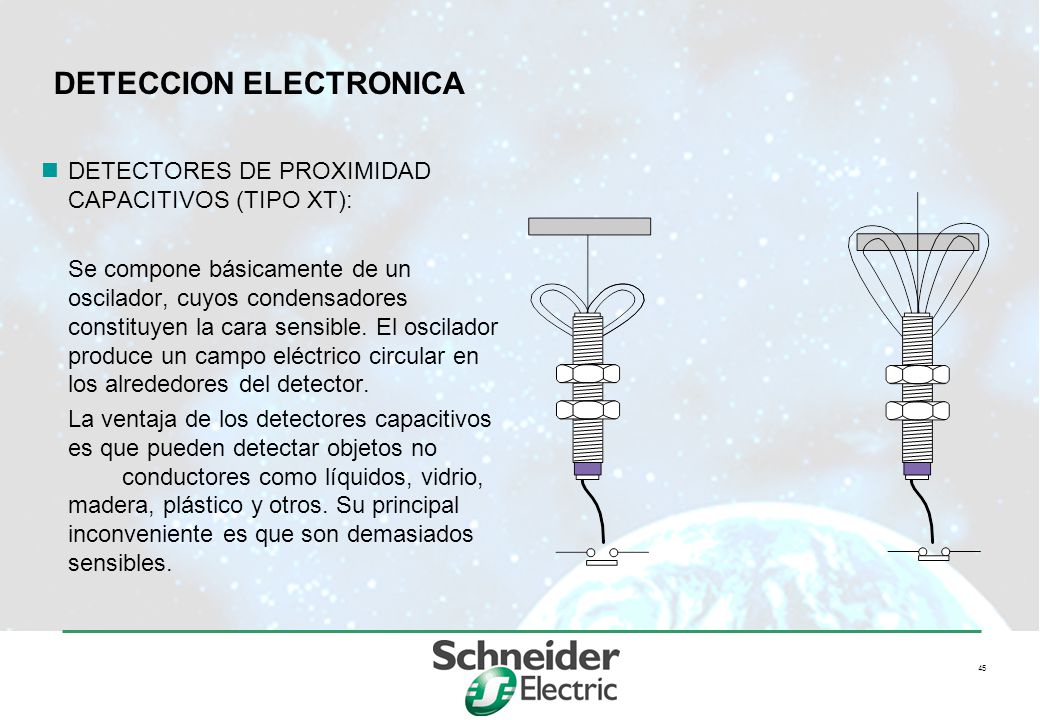

DETECTORES DE PROXIMIDAD CAPACITIVOS (TIPO XT): Se compone básicamente de un oscilador, cuyos condensadores constituyen la cara sensible. El oscilador produce un campo eléctrico circular en los alrededores del detector. La ventaja de los detectores capacitivos es que pueden detectar objetos no conductores como líquidos, vidrio, madera, plástico y otros. Su principal inconveniente es que son demasiados sensibles.
46
DETECCION ELECTRONICA

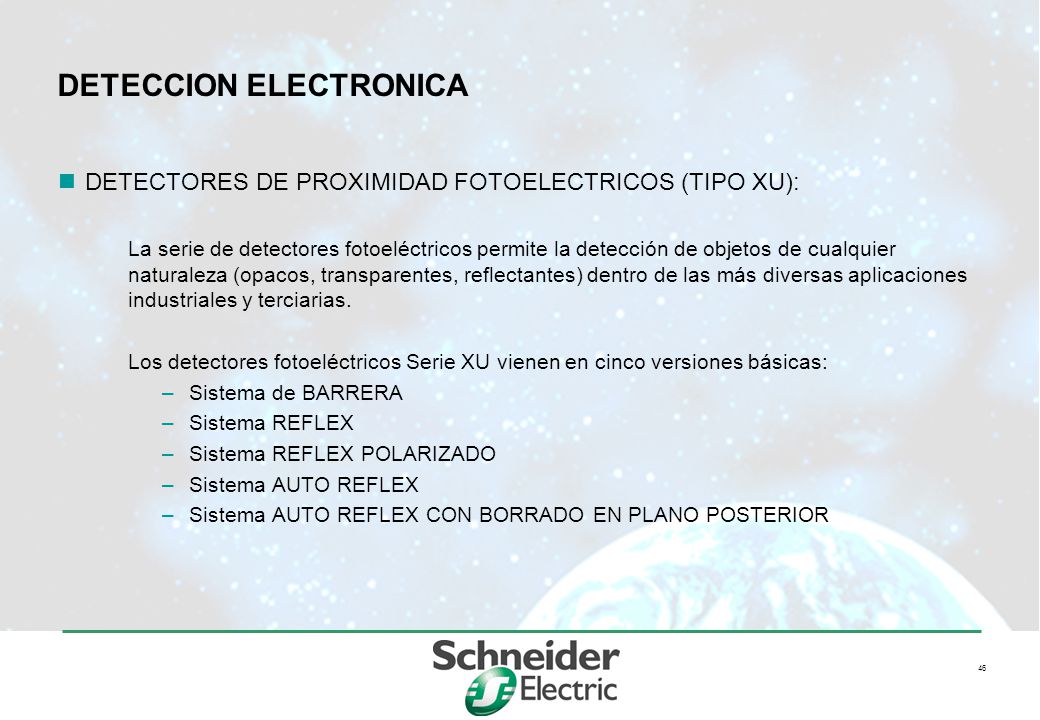

DETECTORES DE PROXIMIDAD FOTOELECTRICOS (TIPO XU): La serie de detectores fotoeléctricos permite la detección de objetos de cualquier naturaleza (opacos, transparentes, reflectantes) dentro de las más diversas aplicaciones industriales y terciarias. Los detectores fotoeléctricos Serie XU vienen en cinco versiones básicas: Sistema de BARRERA Sistema REFLEX Sistema REFLEX POLARIZADO Sistema AUTO REFLEX Sistema AUTO REFLEX CON BORRADO EN PLANO POSTERIOR
47
DETECTORES FOTOELECTRICOS
(E/R)
48
DETECCION - COMPARACION
