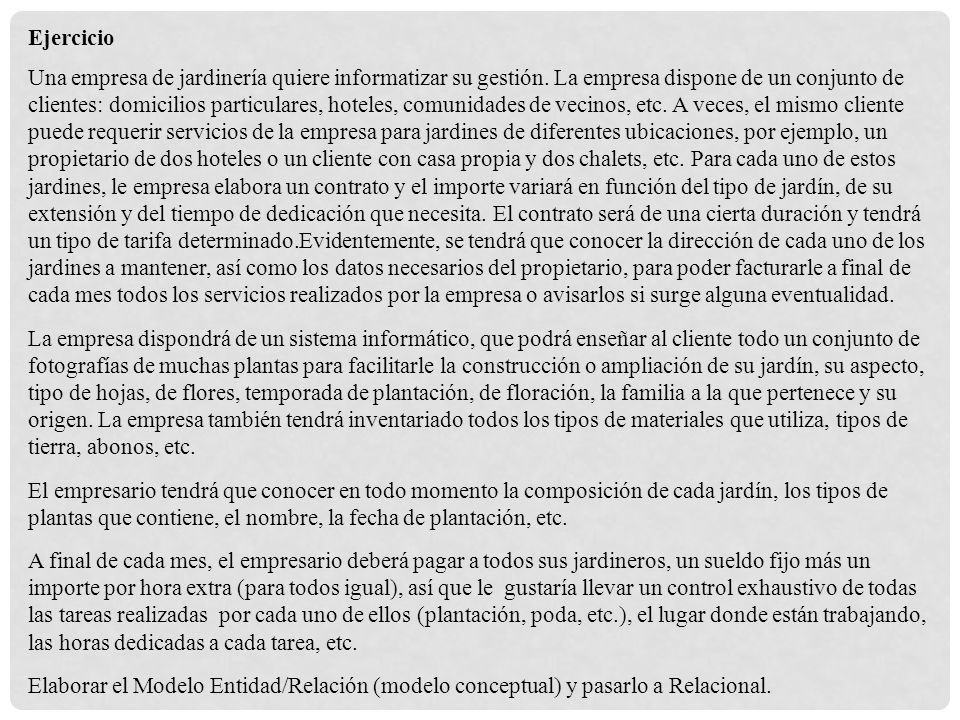

1 Ejercicio Una empresa de jardinería quiere informatizar su gestión. La empresa dispone de un conjunto de clientes: domicilios particulares, hoteles, comunidades de vecinos, etc. A veces, el mismo cliente puede requerir servicios de la empresa para jardines de diferentes ubicaciones, por ejemplo, un propietario de dos hoteles o un cliente con casa propia y dos chalets, etc. Para cada uno de estos jardines, le empresa elabora un contrato y el importe variará en función del tipo de jardín, de su extensión y del tiempo de dedicación que necesita. El contrato será de una cierta duración y tendrá un tipo de tarifa determinado.Evidentemente, se tendrá que conocer la dirección de cada uno de los jardines a mantener, así como los datos necesarios del propietario, para poder facturarle a final de cada mes todos los servicios realizados por la empresa o avisarlos si surge alguna eventualidad. La empresa dispondrá de un sistema informático, que podrá enseñar al cliente todo un conjunto de fotografías de muchas plantas para facilitarle la construcción o ampliación de su jardín, su aspecto, tipo de hojas, de flores, temporada de plantación, de floración, la familia a la que pertenece y su origen. La empresa también tendrá inventariado todos los tipos de materiales que utiliza, tipos de tierra, abonos, etc. El empresario tendrá que conocer en todo momento la composición de cada jardín, los tipos de plantas que contiene, el nombre, la fecha de plantación, etc. A final de cada mes, el empresario deberá pagar a todos sus jardineros, un sueldo fijo más un importe por hora extra (para todos igual), así que le gustaría llevar un control exhaustivo de todas las tareas realizadas por cada uno de ellos (plantación, poda, etc.), el lugar donde están trabajando, las horas dedicadas a cada tarea, etc. Elaborar el Modelo Entidad/Relación (modelo conceptual) y pasarlo a Relacional.

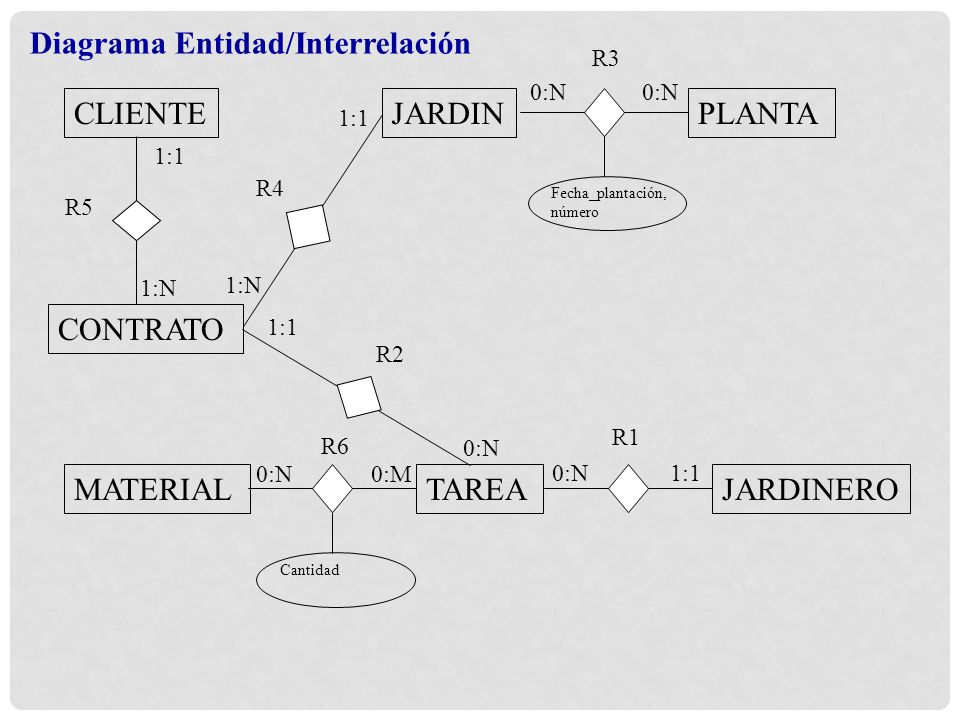

2 Diagrama Entidad/Interrelación
CLIENTE JARDIN CONTRATO PLANTA TAREA JARDINERO MATERIAL 1:N 1:1 0:N Fecha_plantación, número Cantidad 0:M R2 R1 R4 R3 R5 R6

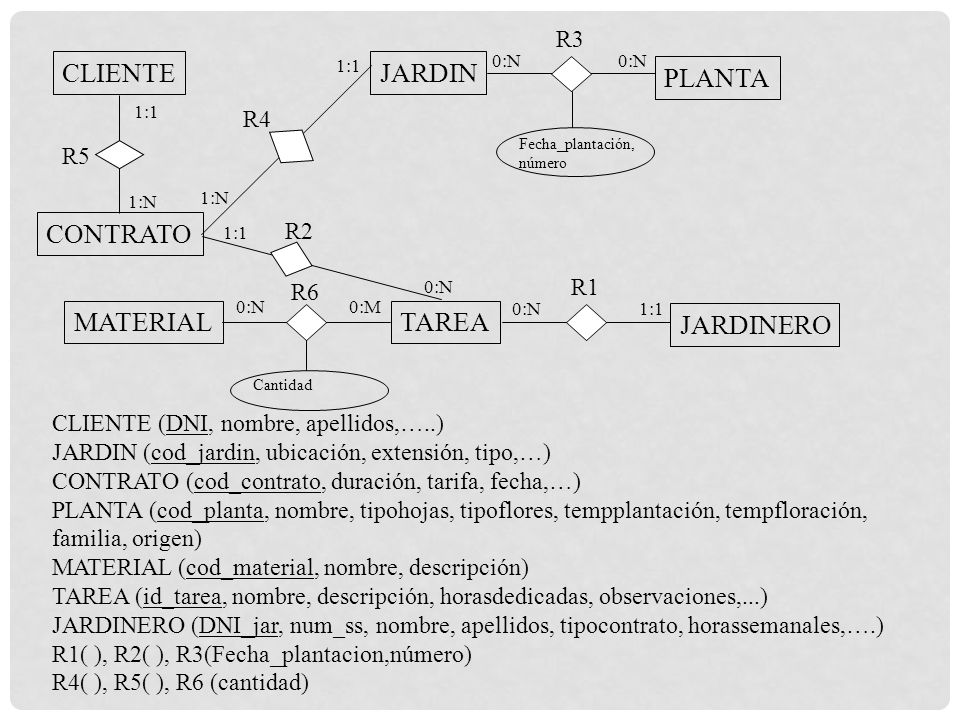

3 CLIENTE JARDIN CONTRATO PLANTA TAREA JARDINERO MATERIAL R3 R4 R5 R2 R1
1:1 0:N Fecha_plantación, número Cantidad 0:M R2 R1 R4 R3 R5 R6 CLIENTE (DNI, nombre, apellidos,…..) JARDIN (cod_jardin, ubicación, extensión, tipo,…) CONTRATO (cod_contrato, duración, tarifa, fecha,…) PLANTA (cod_planta, nombre, tipohojas, tipoflores, tempplantación, tempfloración, familia, origen) MATERIAL (cod_material, nombre, descripción) TAREA (id_tarea, nombre, descripción, horasdedicadas, observaciones,...) JARDINERO (DNI_jar, num_ss, nombre, apellidos, tipocontrato, horassemanales,….) R1( ), R2( ), R3(Fecha_plantacion,número) R4( ), R5( ), R6 (cantidad)

4 CLIENTE (DNI, nombre, apellidos,…..)
JARDIN (cod_jardin, ubicación, extensión, tipo,…) CONTRATO (cod_contrato, duración, tarifa, fecha,…) PLANTA (cod_planta, nombre, tipohojas, tipoflores, tempplantación,tempfloración,familia,origen) MATERIAL (cod_material, nombre, descripción) TAREA (id_tarea, nombre, descripción, horasdedicadas, observaciones, ...) JARDINERO (DNI_jar, num_ss, nombre, apellidos, tipocontrato, horassemanales,….) R1( ) R2( ) R3(Fecha_plantacion,número) R4( ) R5( ) R6 (cantidad)

5  El objetivo es convertir el esquema conceptual en un esquema lógico global en el modelo relacional. Aplicando las siguientes reglas adecuadamente se obtendrá un esquema relacional ya normalizado: 1. Toda entidad se convierte en una tabla o relación que toma el nombre de la entidad. Los atributos de la entidad serán las columnas de las tablas y el atributo(s) identificador principal será la clave primaria. A menos que se diga lo contrario los atributos no identificadores podrán tomar valores nulos. 2. Las interrelaciones N:M se transforman en una tabla cuya clave primaria será la concatenación de los atributos principales de las entidades que asocia; estos atributos serán claves ajenas que referencian a las respectivas tablas donde son claves primarias. Los atributos de la interrelación serán columnas de la tabla 3. Las interrelaciones 1:N o 1:1 se transforman propagando el atributo identificador principal de la entidad que tiene cardinalidad máxima 1 a la que tiene cardinalidad máxima N. Si la relación fuese 1:1: la propagación de la clave se podría realizarse en cualquier sentido. Los atributos de la interrelación migrarían junto a la clave, aunque muchas veces puede ser preferible crear una nueva tabla. Si se crea una nueva tabla para transformar la interrelación, la clave primaria será el atributo identificador principal de la entidad que tiene cardinalidad máxima N y sus atributos serán los propios de la interrelación más el atributo identificador principal de la entidad que participa con cardinalidad máxima 1 en la interrelación

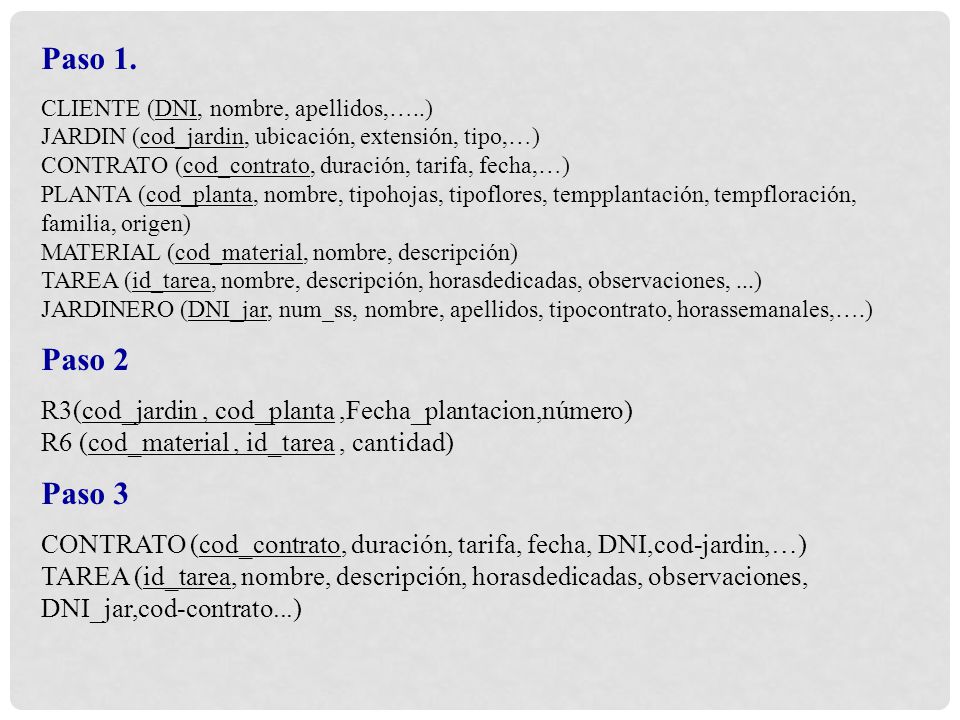

6 Paso 1. CLIENTE (DNI, nombre, apellidos,…..) JARDIN (cod_jardin, ubicación, extensión, tipo,…) CONTRATO (cod_contrato, duración, tarifa, fecha,…) PLANTA (cod_planta, nombre, tipohojas, tipoflores, tempplantación, tempfloración, familia, origen) MATERIAL (cod_material, nombre, descripción) TAREA (id_tarea, nombre, descripción, horasdedicadas, observaciones, ...) JARDINERO (DNI_jar, num_ss, nombre, apellidos, tipocontrato, horassemanales,….) Paso 2 R3(cod_jardin , cod_planta ,Fecha_plantacion,número) R6 (cod_material , id_tarea , cantidad) Paso 3 CONTRATO (cod_contrato, duración, tarifa, fecha, DNI,cod-jardin,…) TAREA (id_tarea, nombre, descripción, horasdedicadas, observaciones, DNI_jar,cod-contrato...)

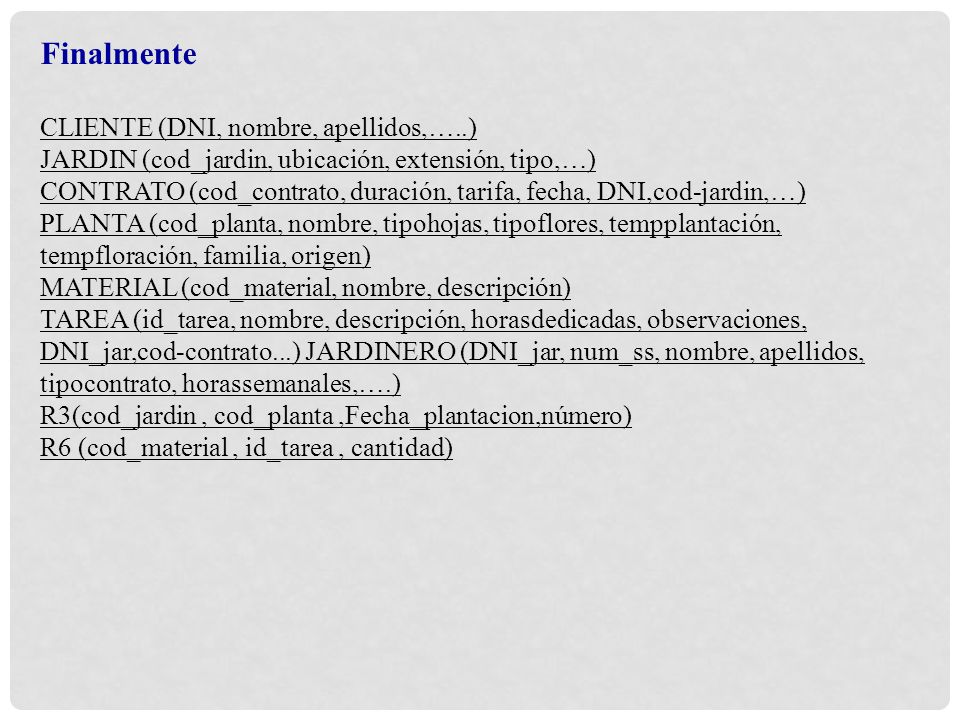

7 Finalmente CLIENTE (DNI, nombre, apellidos,…..)
JARDIN (cod_jardin, ubicación, extensión, tipo,…) CONTRATO (cod_contrato, duración, tarifa, fecha, DNI,cod-jardin,…) PLANTA (cod_planta, nombre, tipohojas, tipoflores, tempplantación, tempfloración, familia, origen) MATERIAL (cod_material, nombre, descripción) TAREA (id_tarea, nombre, descripción, horasdedicadas, observaciones, DNI_jar,cod-contrato...) JARDINERO (DNI_jar, num_ss, nombre, apellidos, tipocontrato, horassemanales,….) R3(cod_jardin , cod_planta ,Fecha_plantacion,número) R6 (cod_material , id_tarea , cantidad)

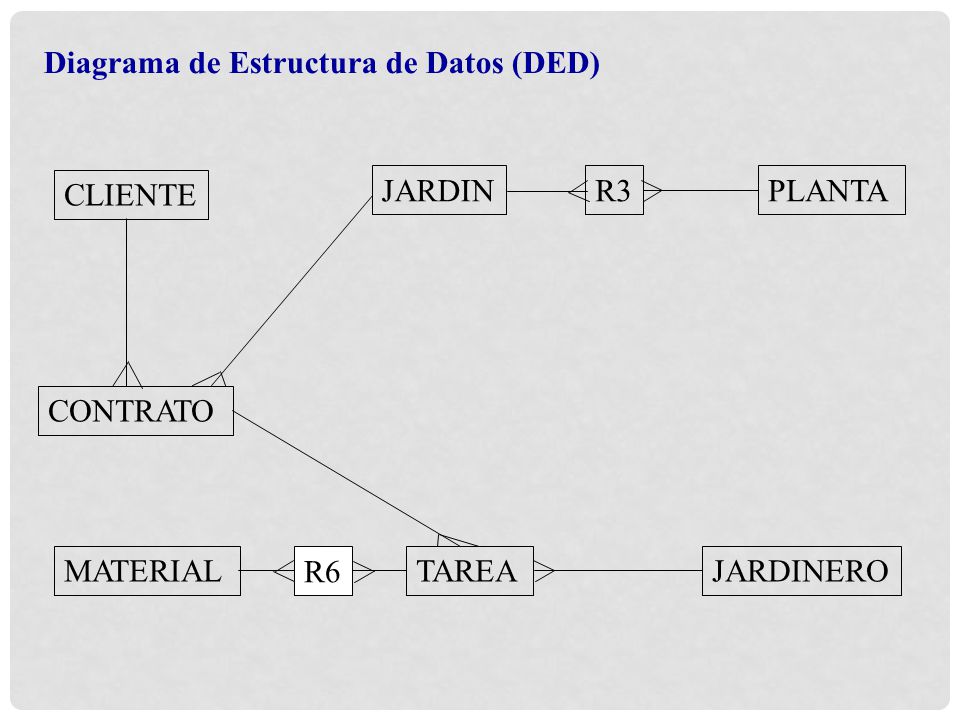

8 Diagrama de Estructura de Datos (DED)
CLIENTE JARDIN CONTRATO PLANTA TAREA JARDINERO MATERIAL R3 R6
