Lección 3 BT Academy Sistemas de Detección de Incendios

Presentación del tema: "Lección 3 BT Academy Sistemas de Detección de Incendios"— Transcripción de la presentación:

1 Lección 3 BT Academy Sistemas de Detección de Incendios
Curso: Panel de 50 Puntos FS20-UL Cerberus™ PRO Sección: Unidad de Operación

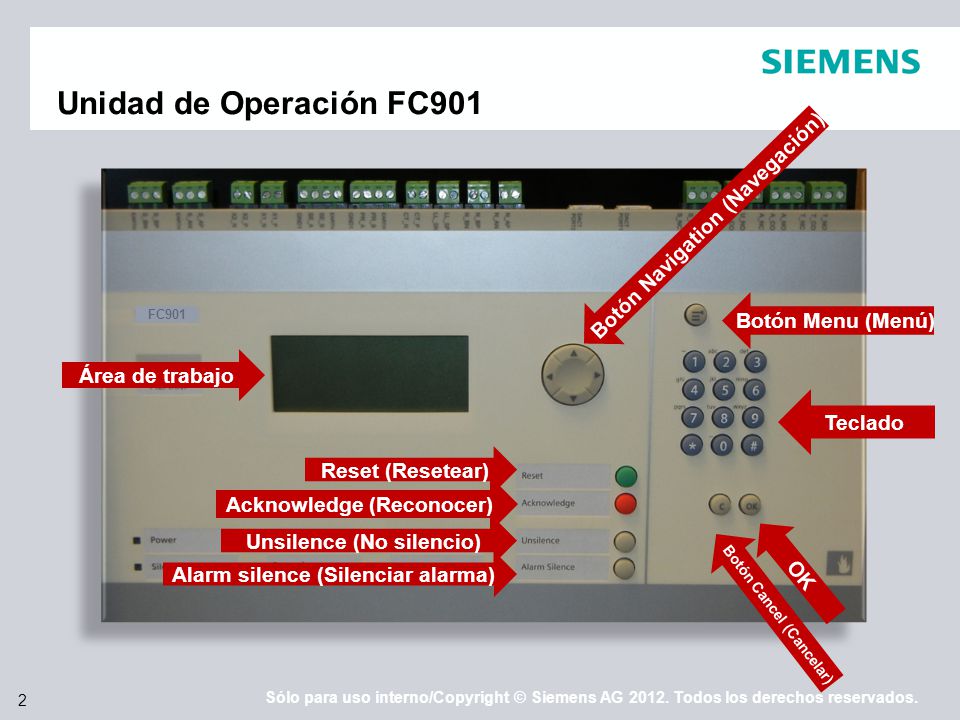

2 Unidad de Operación FC901 Botón Navigation (Navegación)
Botón Menu (Menú) FC901 Área de trabajo Teclado Reset (Resetear) Acknowledge (Reconocer) Unsilence (No silencio) Alarm silence (Silenciar alarma) OK Botón Cancel (Cancelar)

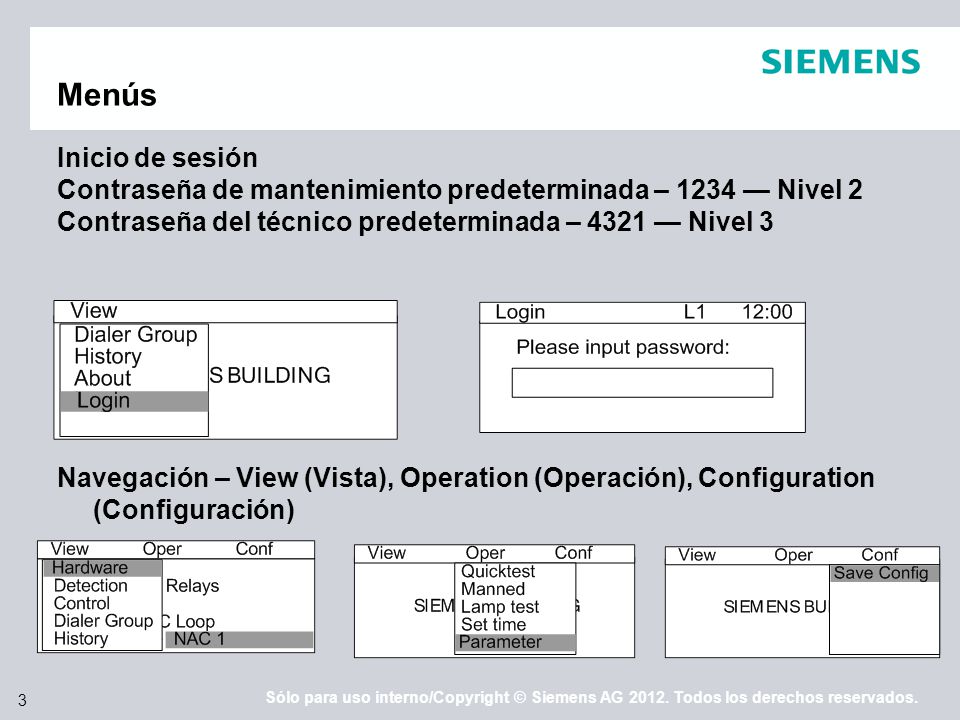

3 Menús Inicio de sesión Contraseña de mantenimiento predeterminada – 1234 — Nivel 2 Contraseña del técnico predeterminada – 4321 — Nivel 3 Navegación – View (Vista), Operation (Operación), Configuration (Configuración)

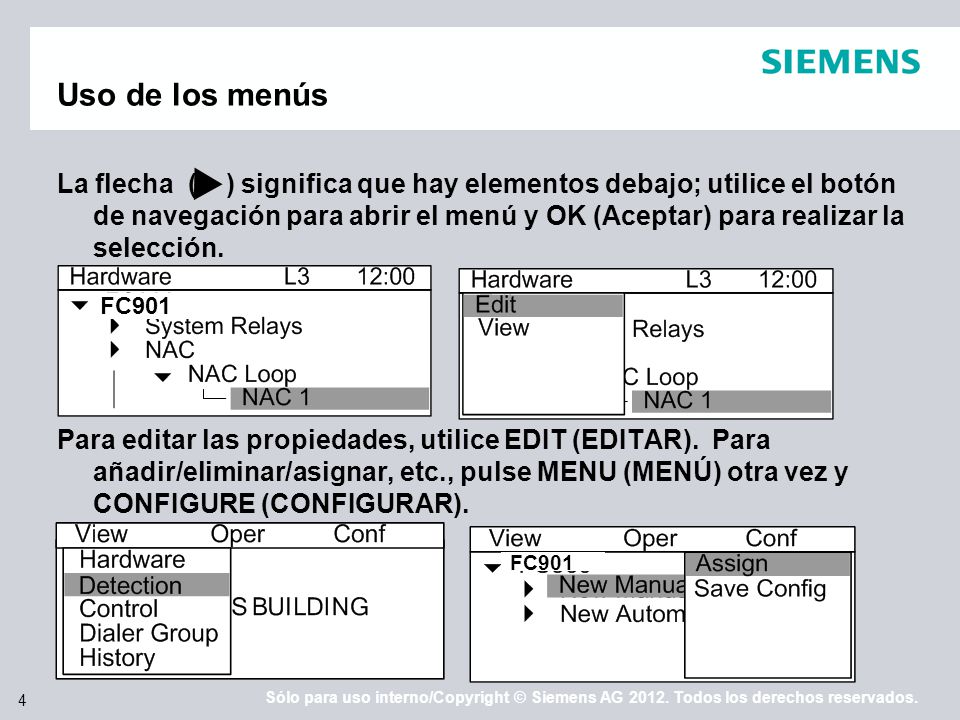

4 Uso de los menús La flecha ( ) significa que hay elementos debajo; utilice el botón de navegación para abrir el menú y OK (Aceptar) para realizar la selección. Para editar las propiedades, utilice EDIT (EDITAR). Para añadir/eliminar/asignar, etc., pulse MENU (MENÚ) otra vez y CONFIGURE (CONFIGURAR). FC901

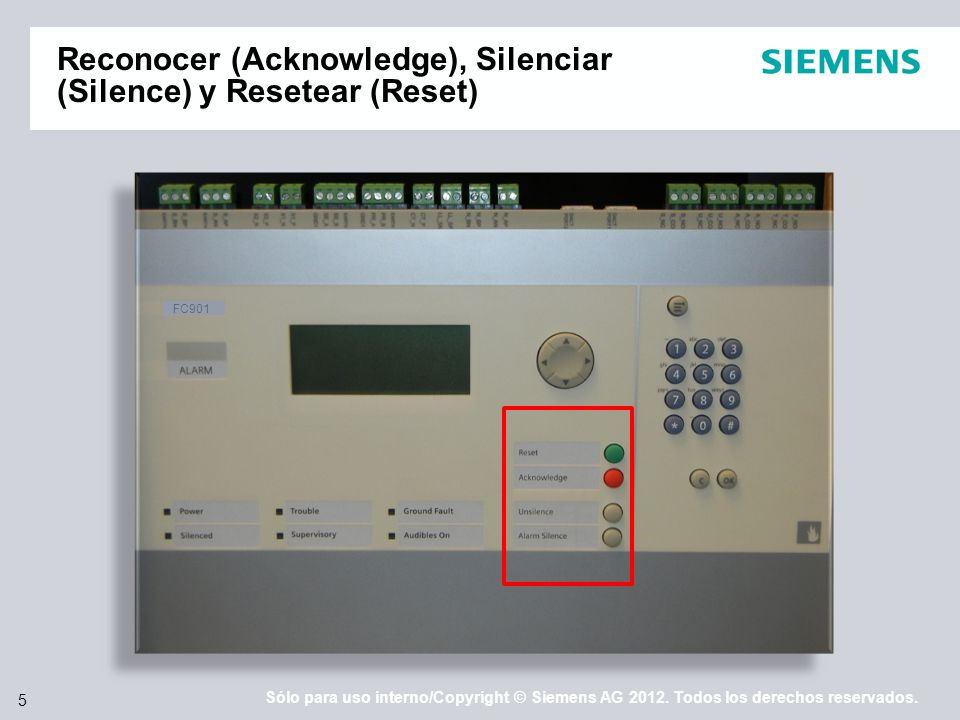

5 Reconocer (Acknowledge), Silenciar (Silence) y Resetear (Reset)
FC901 Reconocer Pulse el botón Acknowledge (Reconocer). Silenciar una alarma Pulse <Silence buzzer> (Silenciar timbre) en el panel principal. Lea el mensaje/ubicación del problema en la pantalla. Resetear Pulse el botón Reset (Resetear). Salida de advertencia normal antes del reseteo; si su sistema no está listo para resetearse y pulsa el botón, le avisa en lugar de resetearse. Nota: en este panel no hay ningún indicador de gas.

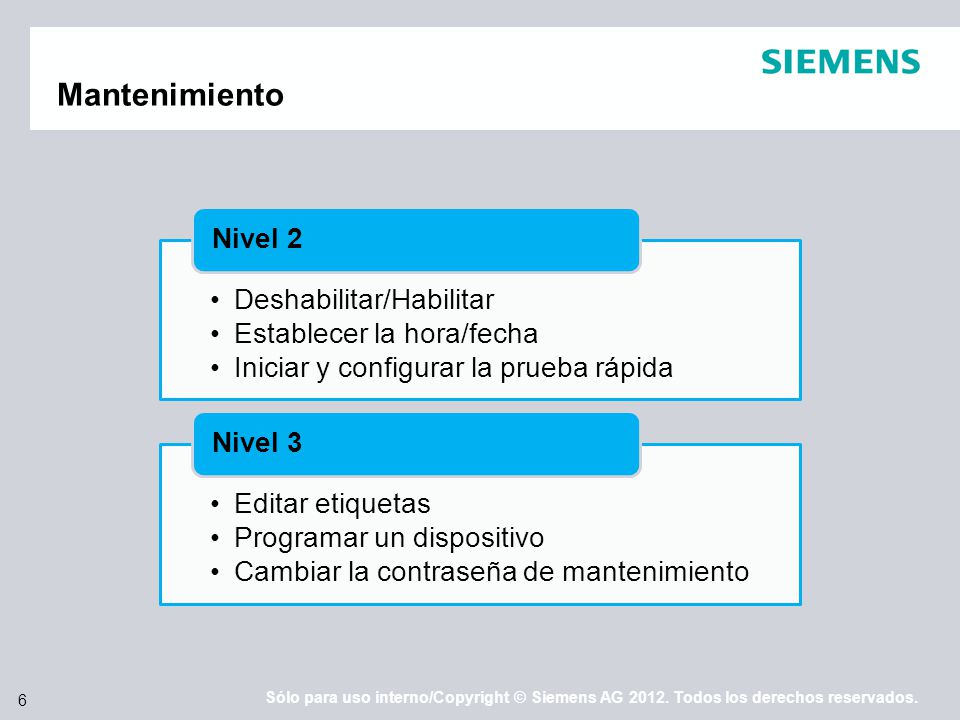

6 Mantenimiento Deshabilitar/Habilitar Establecer la hora/fecha
Iniciar y configurar la prueba rápida Nivel 2 Editar etiquetas Programar un dispositivo Cambiar la contraseña de mantenimiento Nivel 3 El mantenimiento de FC901 está separado en dos niveles. El usuario puede especificar una contraseña diferente para introducir diversos niveles. Nivel 2: protegido por contraseña de Nivel 2; el Nivel 2 ofrece funciones de control. Nivel 3: protegido por contraseña de Nivel 3; el Nivel 3 ofrece funciones de control y funciones de cambio de parámetros. Los usuarios L2 y L3 pueden acceder a las siguientes funciones mediante la selección de elementos en el menú Operate (Operar). Deshabilitar/Habilitar dispositivos Deshabilitar/Habilitar NAC Deshabilitar/Habilitar enlace de ciudad Deshabilitar/Habilitar DACT Deshabilitar/Habilitar relés de estado Deshabilitar/Habilitar aplicaciones de detector Deshabilitar/Habilitar PAS Iniciar y configurar la prueba rápida Establecer la hora Establecer la fecha Las funciones que se enumeran a continuación se ofrecen específicamente para los usuarios L3. Editar etiquetas del dispositivo Editar etiquetas del sistema Programar un dispositivo Cambiar la contraseña de mantenimiento

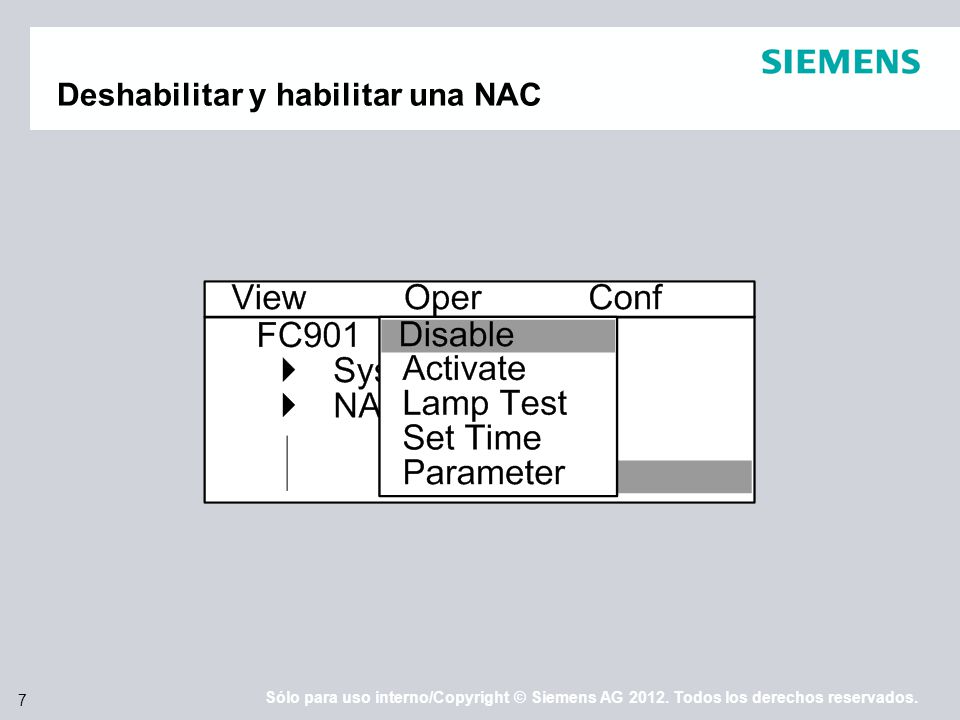

7 Deshabilitar y habilitar una NAC
Deshabilitar/habilitar una NAC Inicie sesión en el panel en el nivel de acceso 3. Pulse el botón Menu (Menú). Seleccione Hardware y pulse OK (Aceptar). Pulse la flecha hacia abajo hasta NAC. Ponga la flecha sobre el circuito de NAC apropiado (NAC 1 o NAC 2) y pulse el botón Menu (Menú). Ponga la flecha sobre "Oper" (Operación). Desplácese hacia abajo hasta "Disable" o "Enable" (Deshabilitar o Habilitar) y pulse OK (Aceptar). Lea la advertencia y pulse OK (Aceptar). Nota: asegúrese de utilizar la flecha que se pone por encima para desplazarse por el menú.

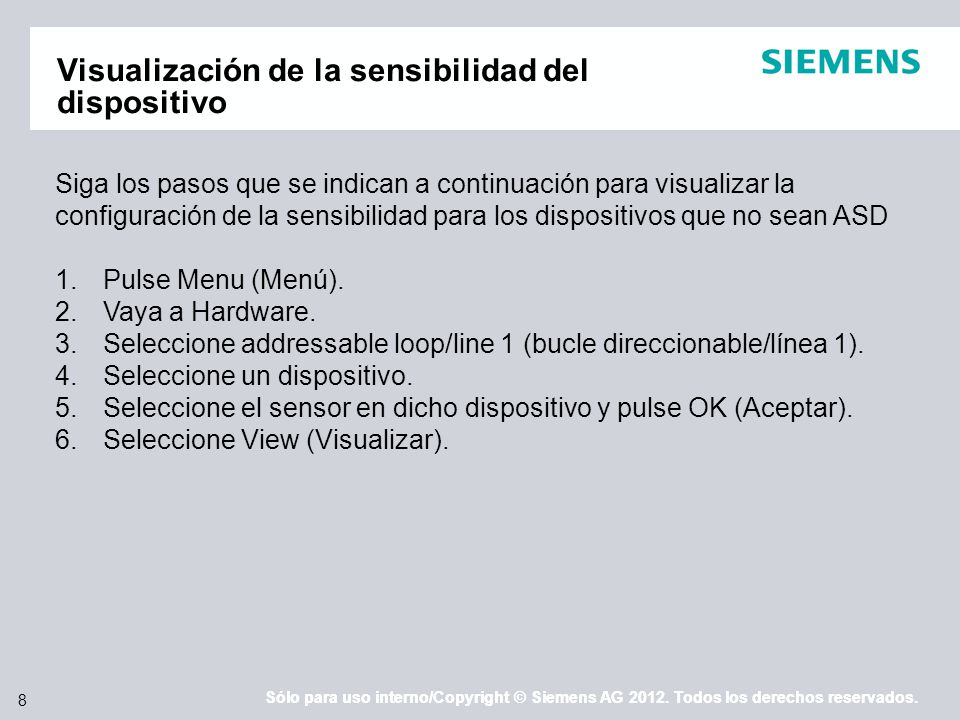

8 Visualización de la sensibilidad del dispositivo
Siga los pasos que se indican a continuación para visualizar la configuración de la sensibilidad para los dispositivos que no sean ASD Pulse Menu (Menú). Vaya a Hardware. Seleccione addressable loop/line 1 (bucle direccionable/línea 1). Seleccione un dispositivo. Seleccione el sensor en dicho dispositivo y pulse OK (Aceptar). Seleccione View (Visualizar).

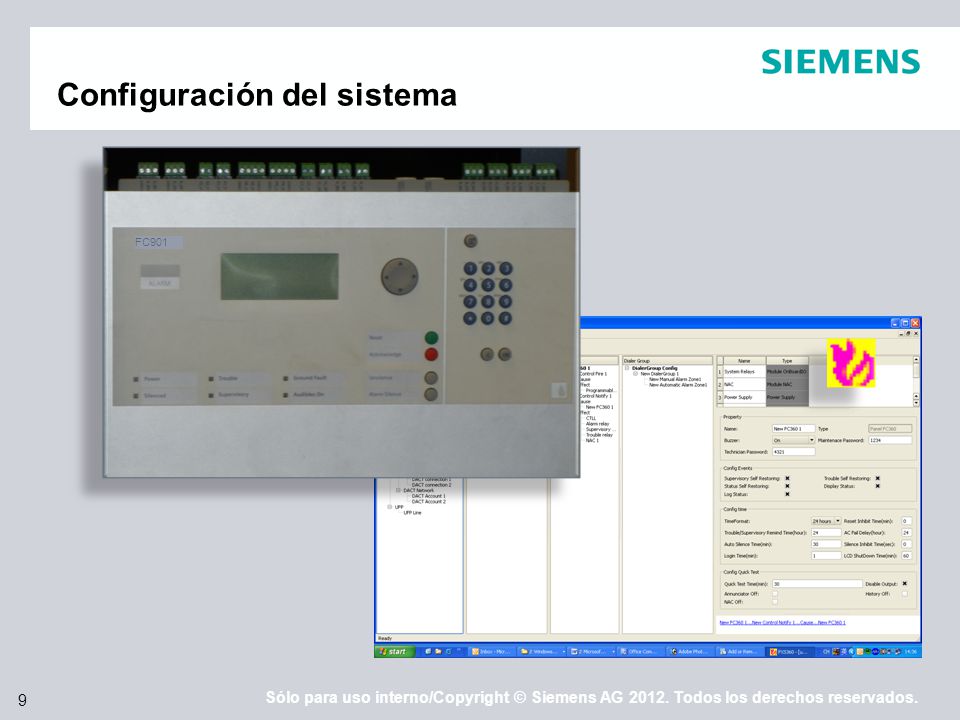

9 Configuración del sistema
FC901 Configuración del sistema Puede realizarse con la herramienta de portátil o directamente en el panel. Programación del panel Todos los parámetros de configuración pueden programarse. Utiliza menús y un teclado como el de un teléfono para la programación. Herramienta de portátil Herramienta independiente para FC901 (FX901-U3) Se conecta al panel a través del puerto USB. Característica de programación automática Busca todos los dispositivos y los convierte en dispositivos emisores de alarmas. Enciende las NAC con la alarma.
