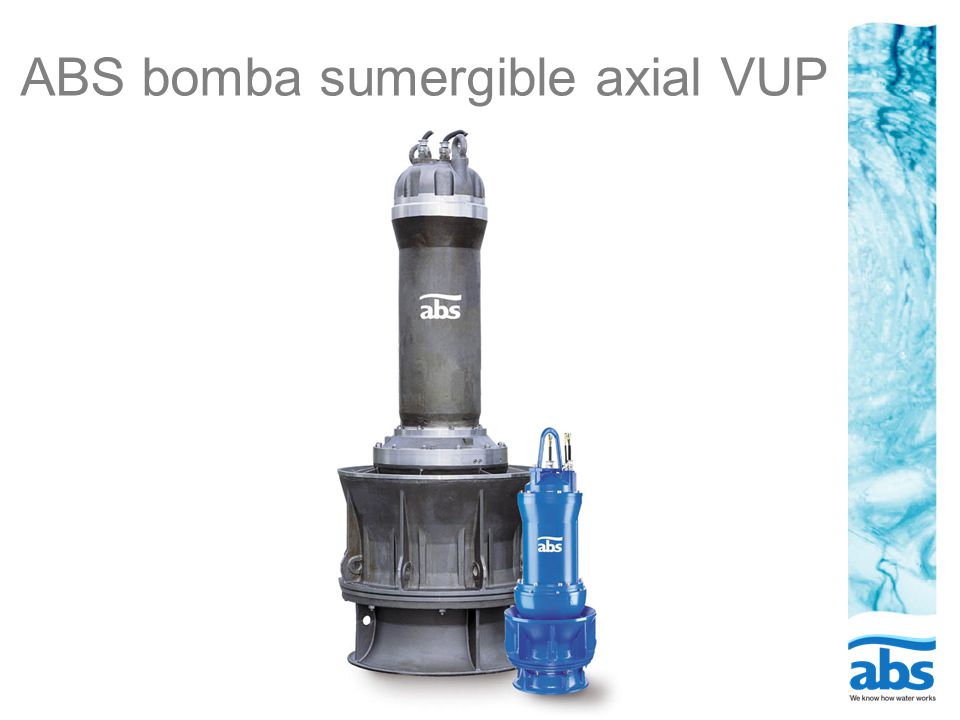

ABS bomba sumergible axial VUP

Presentación del tema: "ABS bomba sumergible axial VUP"— Transcripción de la presentación:

1 ABS bomba sumergible axial VUP

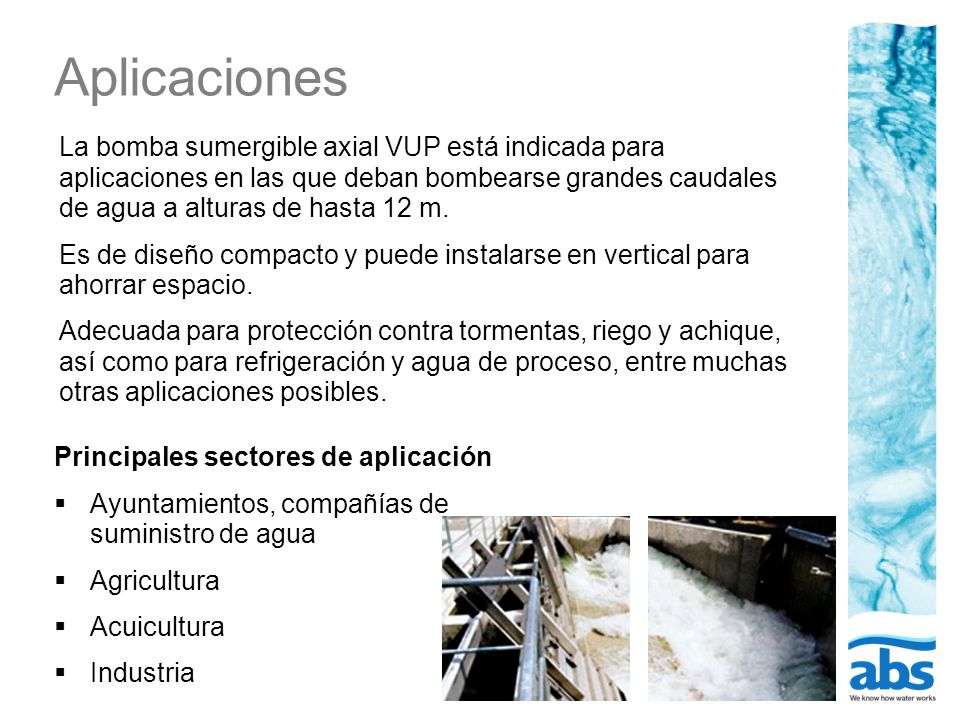

2 Aplicaciones La bomba sumergible axial VUP está indicada para aplicaciones en las que deban bombearse grandes caudales de agua a alturas de hasta 12 m. Es de diseño compacto y puede instalarse en vertical para ahorrar espacio. Adecuada para protección contra tormentas, riego y achique, así como para refrigeración y agua de proceso, entre muchas otras aplicaciones posibles. Principales sectores de aplicación Ayuntamientos, compañías de suministro de agua Agricultura Acuicultura Industria Municipalities, Waterboards Storm water Recirculation of activated sludge without spinning matters Dewatering Tidal defense schemes Agriculture Irrigation Aquaculture Fish farms Shrimp farms Industry Cooling water Process water

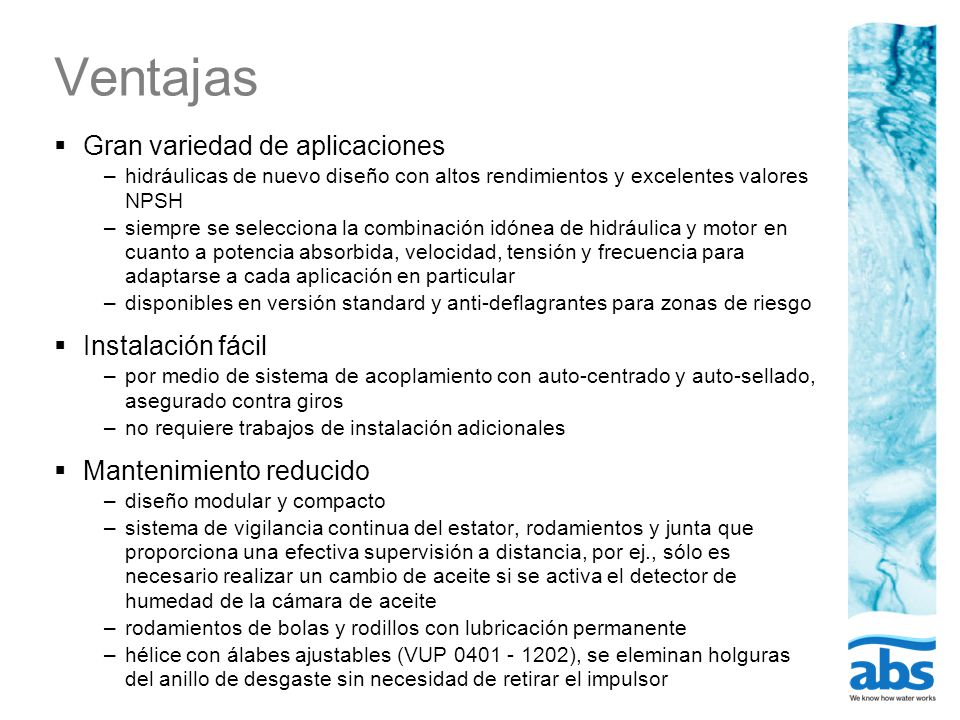

3 Ventajas Gran variedad de aplicaciones Instalación fácil
hidráulicas de nuevo diseño con altos rendimientos y excelentes valores NPSH siempre se selecciona la combinación idónea de hidráulica y motor en cuanto a potencia absorbida, velocidad, tensión y frecuencia para adaptarse a cada aplicación en particular disponibles en versión standard y anti-deflagrantes para zonas de riesgo Instalación fácil por medio de sistema de acoplamiento con auto-centrado y auto-sellado, asegurado contra giros no requiere trabajos de instalación adicionales Mantenimiento reducido diseño modular y compacto sistema de vigilancia continua del estator, rodamientos y junta que proporciona una efectiva supervisión a distancia, por ej., sólo es necesario realizar un cambio de aceite si se activa el detector de humedad de la cámara de aceite rodamientos de bolas y rodillos con lubricación permanente hélice con álabes ajustables (VUP ), se eleminan holguras del anillo de desgaste sin necesidad de retirar el impulsor

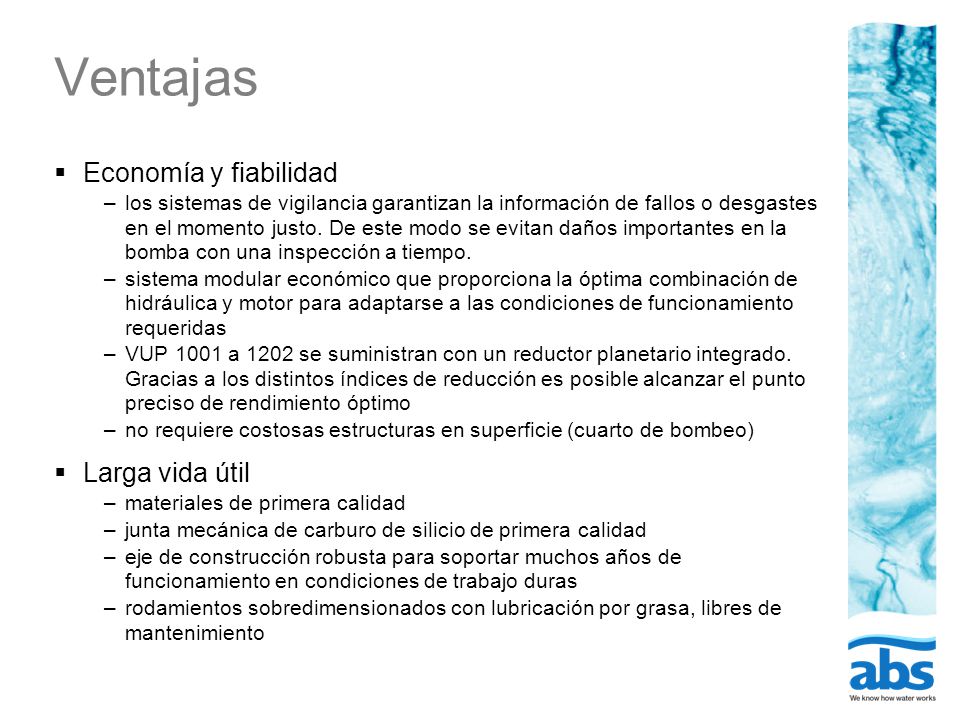

4 Ventajas Economía y fiabilidad Larga vida útil
los sistemas de vigilancia garantizan la información de fallos o desgastes en el momento justo. De este modo se evitan daños importantes en la bomba con una inspección a tiempo. sistema modular económico que proporciona la óptima combinación de hidráulica y motor para adaptarse a las condiciones de funcionamiento requeridas VUP 1001 a 1202 se suministran con un reductor planetario integrado. Gracias a los distintos índices de reducción es posible alcanzar el punto preciso de rendimiento óptimo no requiere costosas estructuras en superficie (cuarto de bombeo) Larga vida útil materiales de primera calidad junta mecánica de carburo de silicio de primera calidad eje de construcción robusta para soportar muchos años de funcionamiento en condiciones de trabajo duras rodamientos sobredimensionados con lubricación por grasa, libres de mantenimiento

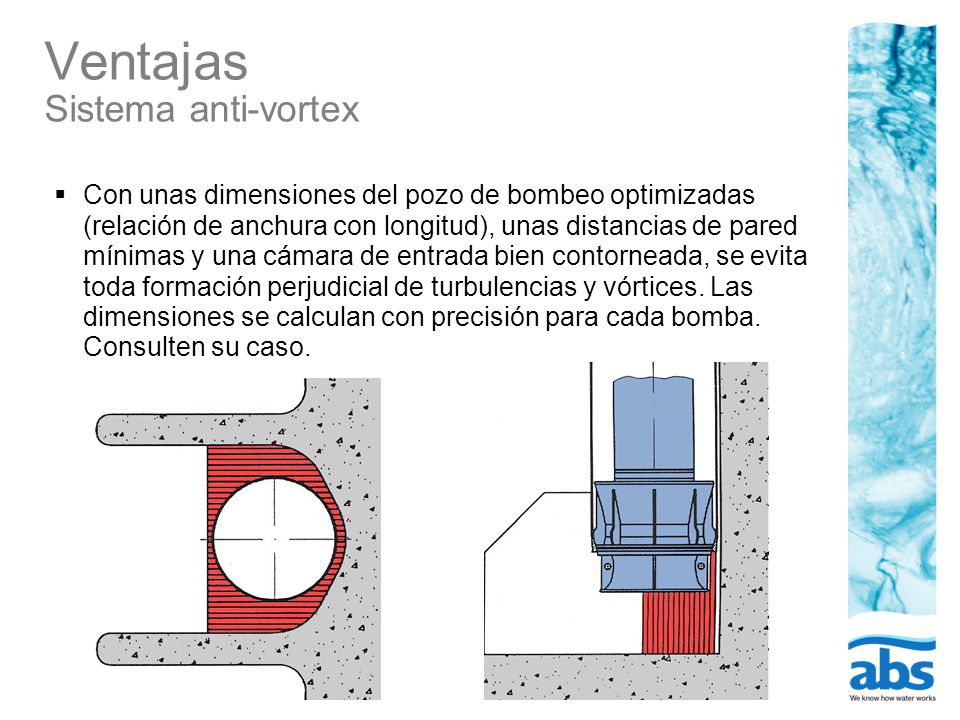

5 Ventajas Sistema anti-vortex
Con unas dimensiones del pozo de bombeo optimizadas (relación de anchura con longitud), unas distancias de pared mínimas y una cámara de entrada bien contorneada, se evita toda formación perjudicial de turbulencias y vórtices. Las dimensiones se calculan con precisión para cada bomba. Consulten su caso.

6 Cámara de conexiones estanca según IP 68
Cámara de conexiones estanca según IP 68. Entrada de cable con dispositivo tensor contra retorcimientos, y con doble junta Por dentro Sistemas de vigilancia para la máxima seguridad. Las bombas están permanentemente controladas y se avisa de cualquier fallo o desgaste con la suficiente antelación Óptima refrigeración del motor mediante recirculación del líquido bombeado Mecanismo de acoplamiento con centrado cónico, estanco y seguro anti-giros Junta mecánica de primera calidad con anillos de carburo de silicio para una fiable estanqueidad del eje

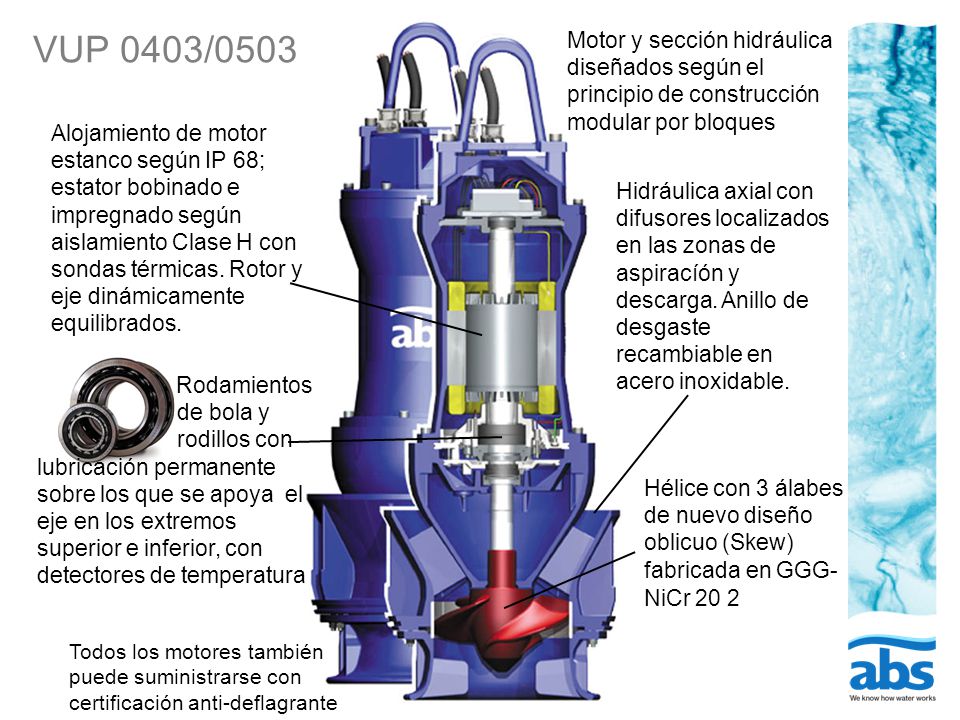

7 Motor y sección hidráulica diseñados según el principio de construcción modular por bloques
VUP 0403/0503 Alojamiento de motor estanco según IP 68; estator bobinado e impregnado según aislamiento Clase H con sondas térmicas. Rotor y eje dinámicamente equilibrados. Hidráulica axial con difusores localizados en las zonas de aspiracíón y descarga. Anillo de desgaste recambiable en acero inoxidable. Rodamientos de bola y rodillos con lubricación permanente sobre los que se apoya el eje en los extremos superior e inferior, con detectores de temperatura Hélice con 3 álabes de nuevo diseño oblicuo (Skew) fabricada en GGG-NiCr 20 2 Todos los motores también puede suministrarse con certificación anti-deflagrante

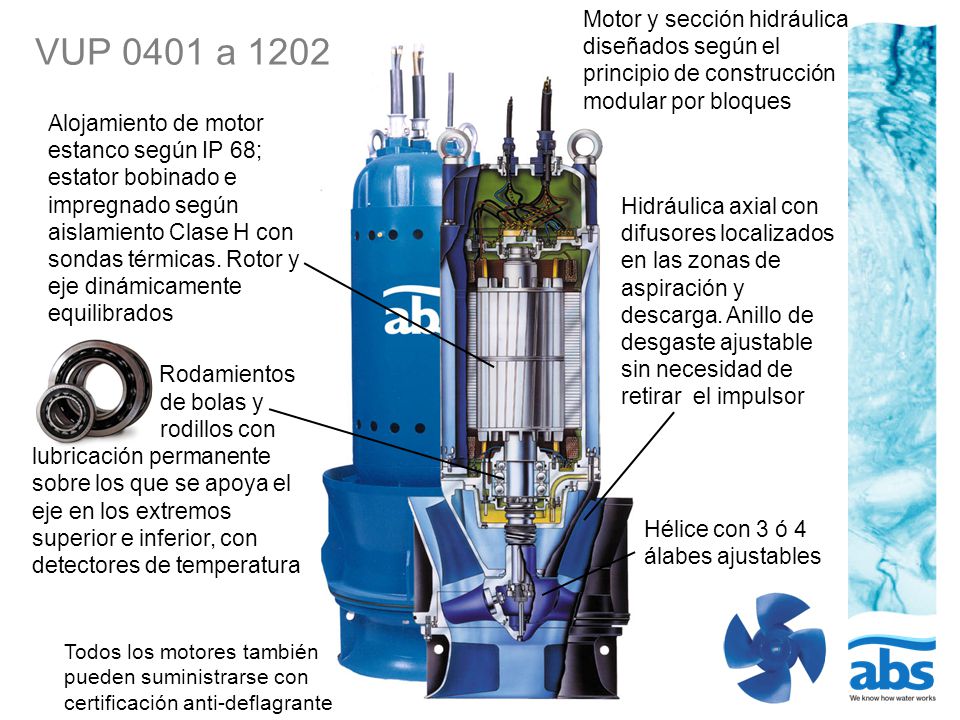

8 Motor y sección hidráulica diseñados según el principio de construcción modular por bloques
VUP 0401 a 1202 Alojamiento de motor estanco según IP 68; estator bobinado e impregnado según aislamiento Clase H con sondas térmicas. Rotor y eje dinámicamente equilibrados Hidráulica axial con difusores localizados en las zonas de aspiración y descarga. Anillo de desgaste ajustable sin necesidad de retirar el impulsor Rodamientos de bolas y rodillos con lubricación permanente sobre los que se apoya el eje en los extremos superior e inferior, con detectores de temperatura Hélice con 3 ó 4 álabes ajustables Todos los motores también pueden suministrarse con certificación anti-deflagrante

9 Por dentro Sistema TCS (vigilancia de la temperatura)
Las sondas térmicas presentes en cada fase del bobinado del motor emiten una señal o detienen la bomba automáticamente antes de que se alcance la temperatura máxima permitida. Posibles causas: sobrecalentamiento, líquido bombeado demasiado caliente u otros problemas.

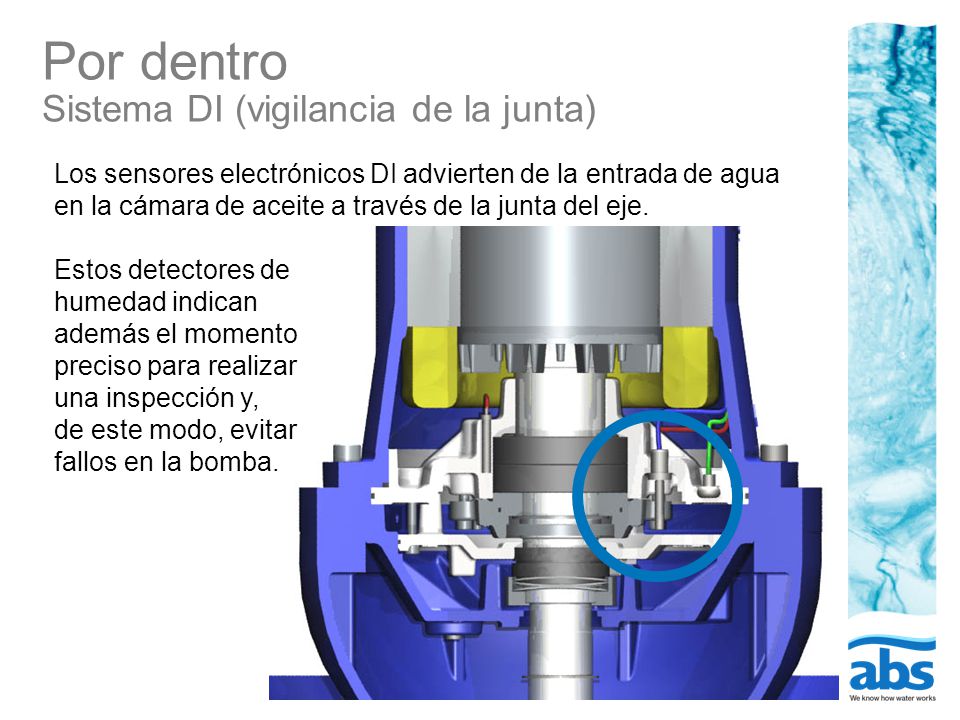

10 Por dentro Sistema DI (vigilancia de la junta)
Los sensores electrónicos DI advierten de la entrada de agua en la cámara de aceite a través de la junta del eje. Estos detectores de humedad indican además el momento preciso para realizar una inspección y, de este modo, evitar fallos en la bomba. Seal Monitoring Sensor probes operate in conjunction with the electronic seal monitoring system to detect the ingress of moisture into the pressure tight encapsulated motor and connection chamber as well as into the oil chamber via the shaft seal. Independent of operating status, the ABS DI system warns of moisture ingress and correctly indicates the need for attention.

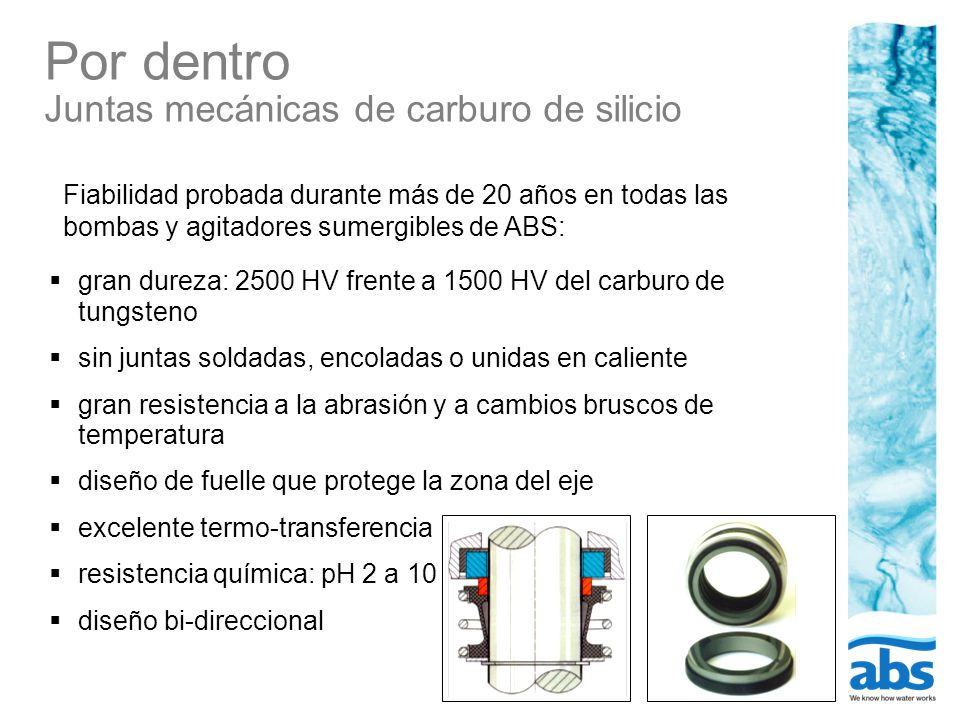

11 Por dentro Juntas mecánicas de carburo de silicio
Fiabilidad probada durante más de 20 años en todas las bombas y agitadores sumergibles de ABS: gran dureza: 2500 HV frente a 1500 HV del carburo de tungsteno sin juntas soldadas, encoladas o unidas en caliente gran resistencia a la abrasión y a cambios bruscos de temperatura diseño de fuelle que protege la zona del eje excelente termo-transferencia resistencia química: pH 2 a 10 diseño bi-direccional

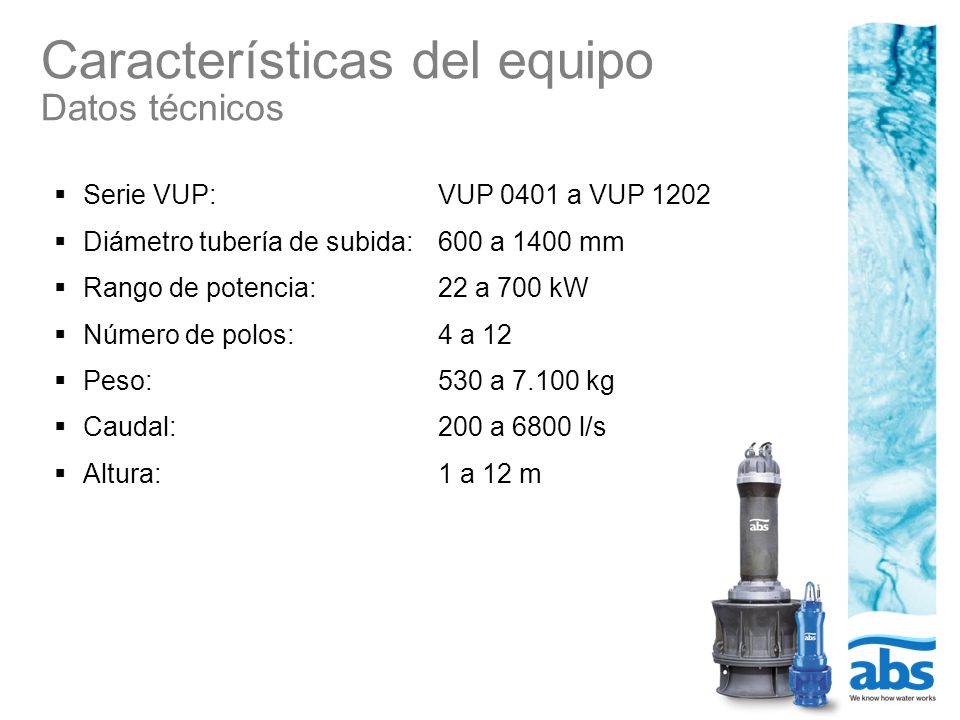

12 Características del equipo Datos técnicos
Serie VUP: VUP 0401 a VUP 1202 Diámetro tubería de subida: 600 a 1400 mm Rango de potencia: 22 a 700 kW Número de polos: 4 a 12 Peso: a kg Caudal: a 6800 l/s Altura: 1 a 12 m The VUP 1000/ pole is with integral planetary gearbox. Thanks to the wide variety of gearbox ratios a precise matching of the optimum efficiency to the required duty point can be reached.

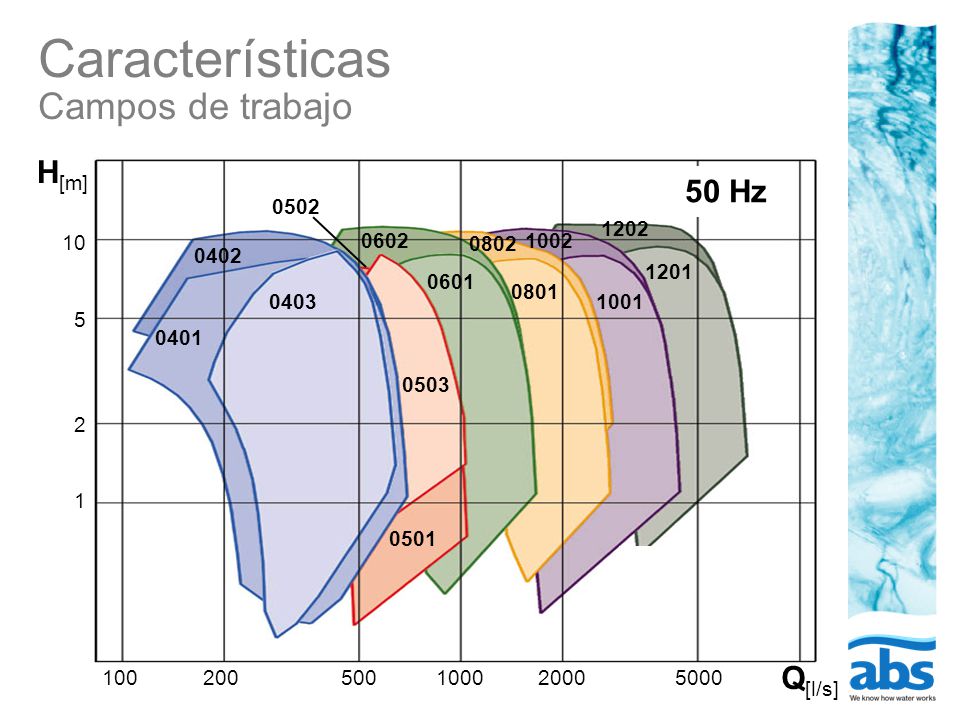

13 Características Campos de trabajo
50 Hz 10 5 2 1 H[m] Q[l/s] 0401 0403 0402 0503 1002 1001 1202 0501 0602 0601 0802 0801 0502 1201 50 Hz

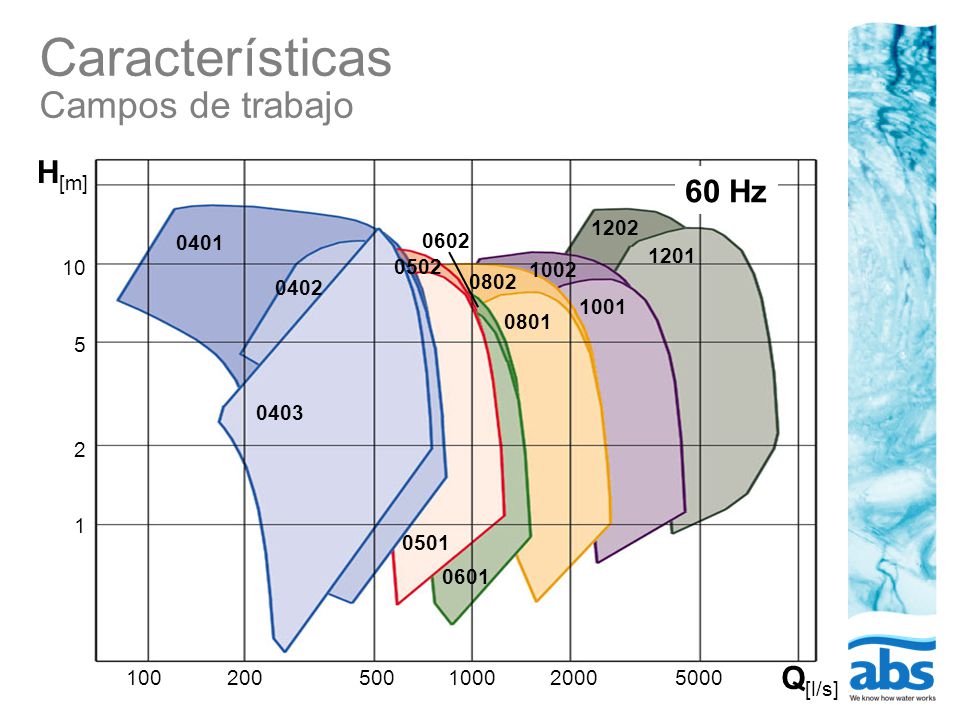

14 Características Campos de trabajo
H[m] 60 Hz 1202 0401 0602 1201 10 5 2 1 0502 1002 0402 0802 1001 0801 0403 0501 0601 Q[l/s]

15 Características Campos de trabajo
H[ft] 60 Hz 50 20 10 5 2 1 1202 0401 0602 1201 0502 1002 0402 0802 1001 0801 0403 0501 0601 Q [USgpm]

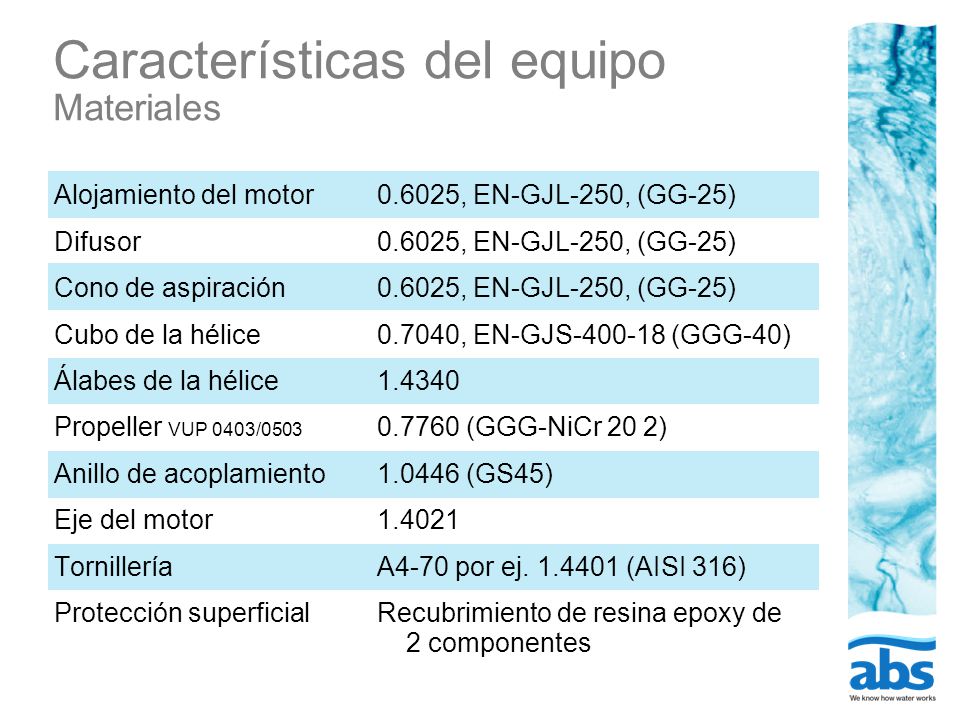

16 Características del equipo Materiales
Alojamiento del motor Difusor Cono de aspiración Cubo de la hélice Álabes de la hélice Propeller VUP 0403/0503 Anillo de acoplamiento Eje del motor Tornillería Protección superficial 0.6025, EN-GJL-250, (GG-25) 0.7040, EN-GJS (GGG-40) 1.4340 (GGG-NiCr 20 2) (GS45) 1.4021 A4-70 por ej (AISI 316) Recubrimiento de resina epoxy de 2 componentes

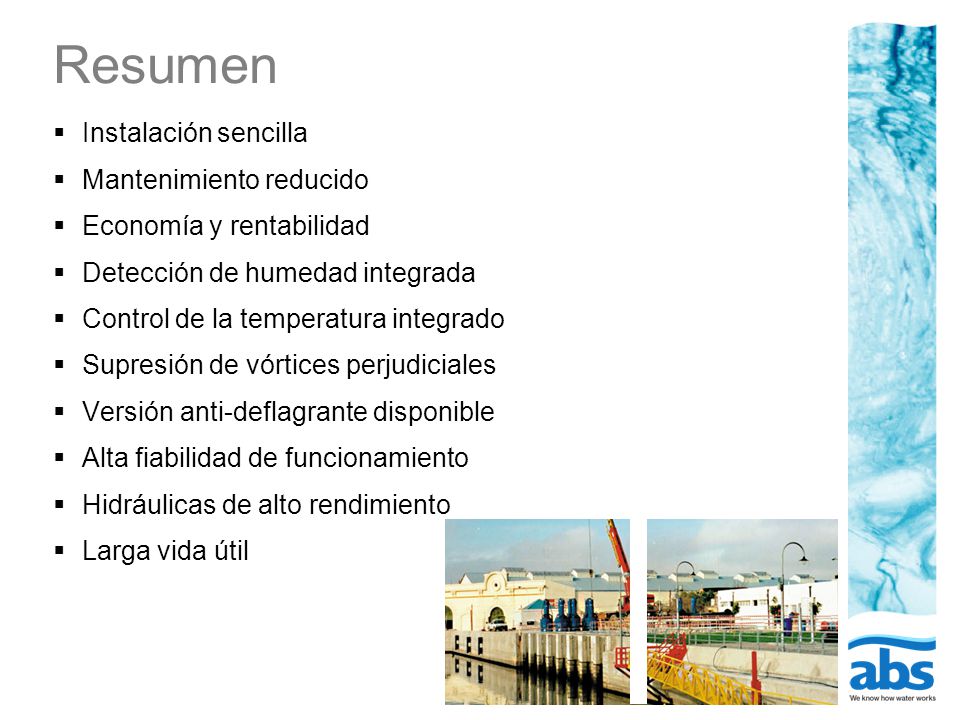

17 Resumen Instalación sencilla Mantenimiento reducido
Economía y rentabilidad Detección de humedad integrada Control de la temperatura integrado Supresión de vórtices perjudiciales Versión anti-deflagrante disponible Alta fiabilidad de funcionamiento Hidráulicas de alto rendimiento Larga vida útil
