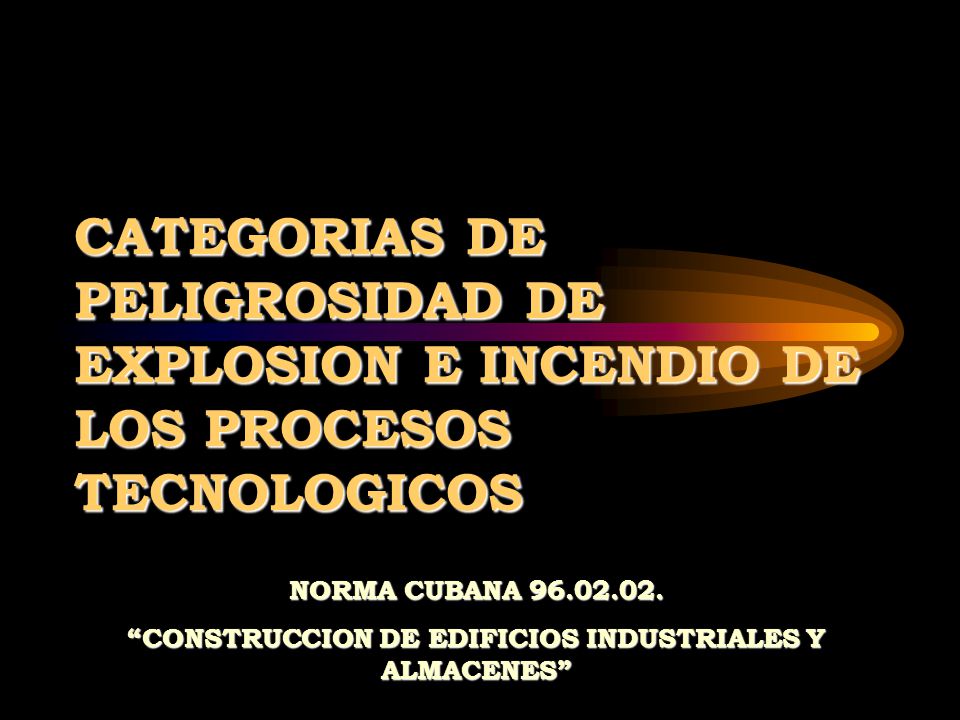

1 “CONSTRUCCION DE EDIFICIOS INDUSTRIALES Y ALMACENES”
CATEGORIAS DE PELIGROSIDAD DE EXPLOSION E INCENDIO DE LOS PROCESOS TECNOLOGICOS NORMA CUBANA “CONSTRUCCION DE EDIFICIOS INDUSTRIALES Y ALMACENES”

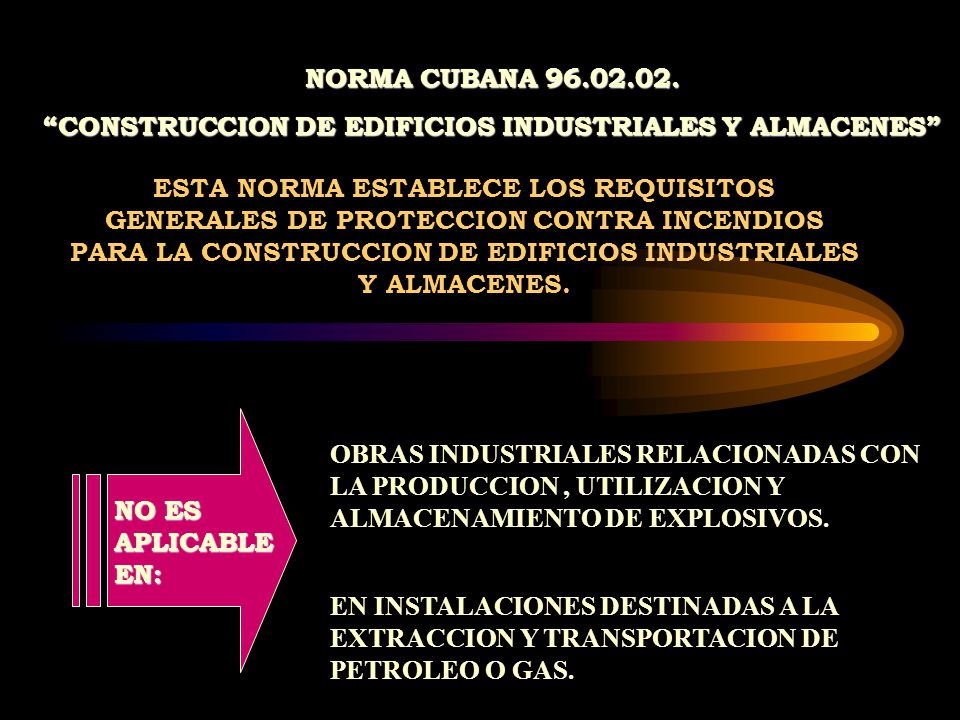

2 “CONSTRUCCION DE EDIFICIOS INDUSTRIALES Y ALMACENES”
NORMA CUBANA “CONSTRUCCION DE EDIFICIOS INDUSTRIALES Y ALMACENES” ESTA NORMA ESTABLECE LOS REQUISITOS GENERALES DE PROTECCION CONTRA INCENDIOS PARA LA CONSTRUCCION DE EDIFICIOS INDUSTRIALES Y ALMACENES. OBRAS INDUSTRIALES RELACIONADAS CON LA PRODUCCION , UTILIZACION Y ALMACENAMIENTO DE EXPLOSIVOS. NO ES APLICABLE EN: EN INSTALACIONES DESTINADAS A LA EXTRACCION Y TRANSPORTACION DE PETROLEO O GAS.

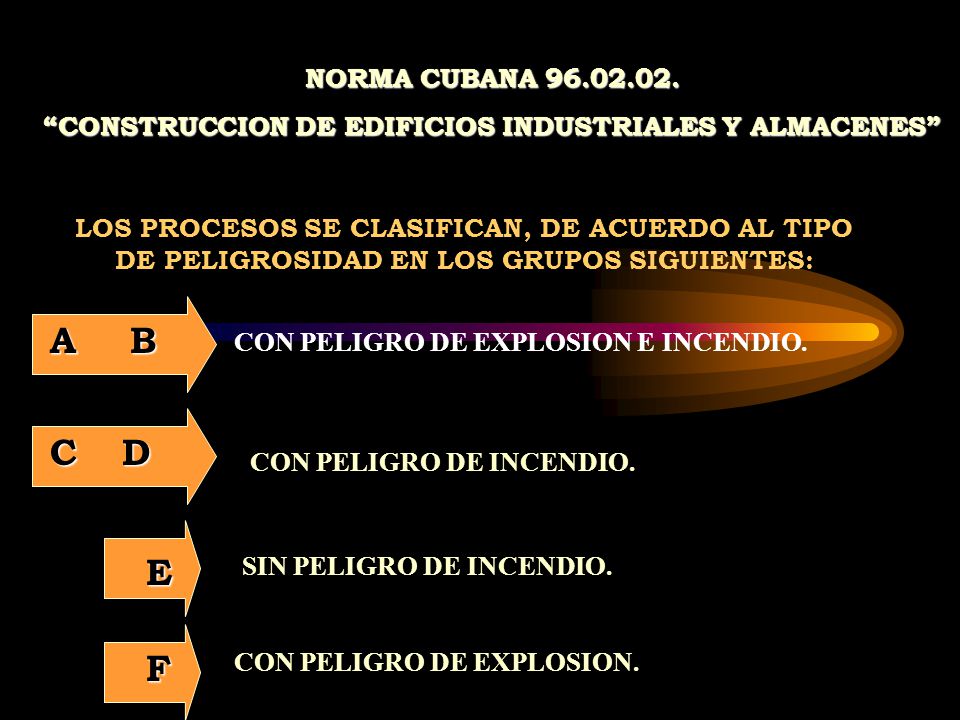

3 “CONSTRUCCION DE EDIFICIOS INDUSTRIALES Y ALMACENES”
NORMA CUBANA “CONSTRUCCION DE EDIFICIOS INDUSTRIALES Y ALMACENES” LOS PROCESOS SE CLASIFICAN, DE ACUERDO AL TIPO DE PELIGROSIDAD EN LOS GRUPOS SIGUIENTES: A B CON PELIGRO DE EXPLOSION E INCENDIO. C D CON PELIGRO DE INCENDIO. E SIN PELIGRO DE INCENDIO. F CON PELIGRO DE EXPLOSION.

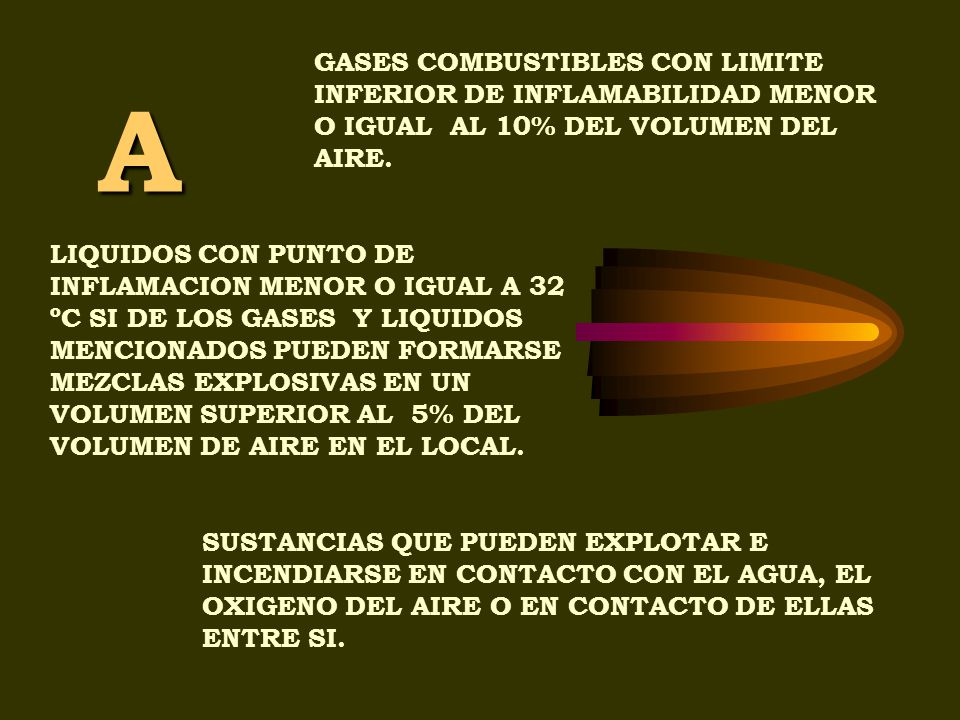

4 GASES COMBUSTIBLES CON LIMITE INFERIOR DE INFLAMABILIDAD MENOR O IGUAL AL 10% DEL VOLUMEN DEL AIRE.
LIQUIDOS CON PUNTO DE INFLAMACION MENOR O IGUAL A 32 ºC SI DE LOS GASES Y LIQUIDOS MENCIONADOS PUEDEN FORMARSE MEZCLAS EXPLOSIVAS EN UN VOLUMEN SUPERIOR AL 5% DEL VOLUMEN DE AIRE EN EL LOCAL. SUSTANCIAS QUE PUEDEN EXPLOTAR E INCENDIARSE EN CONTACTO CON EL AGUA, EL OXIGENO DEL AIRE O EN CONTACTO DE ELLAS ENTRE SI.

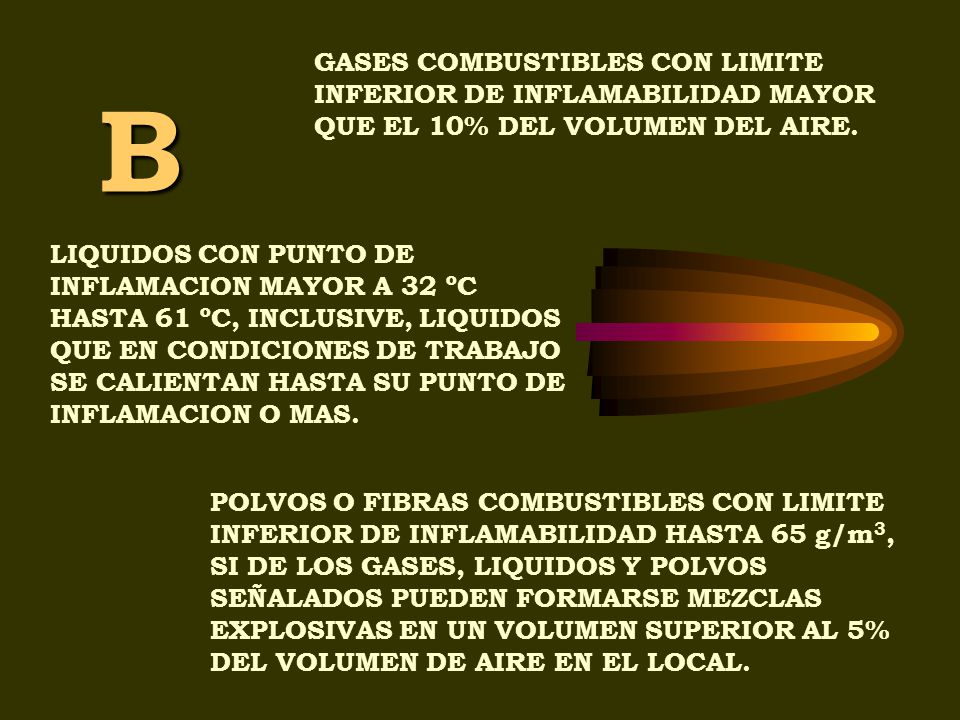

5 GASES COMBUSTIBLES CON LIMITE INFERIOR DE INFLAMABILIDAD MAYOR QUE EL 10% DEL VOLUMEN DEL AIRE.
LIQUIDOS CON PUNTO DE INFLAMACION MAYOR A 32 ºC HASTA 61 ºC, INCLUSIVE, LIQUIDOS QUE EN CONDICIONES DE TRABAJO SE CALIENTAN HASTA SU PUNTO DE INFLAMACION O MAS. POLVOS O FIBRAS COMBUSTIBLES CON LIMITE INFERIOR DE INFLAMABILIDAD HASTA 65 g/m3, SI DE LOS GASES, LIQUIDOS Y POLVOS SEÑALADOS PUEDEN FORMARSE MEZCLAS EXPLOSIVAS EN UN VOLUMEN SUPERIOR AL 5% DEL VOLUMEN DE AIRE EN EL LOCAL.

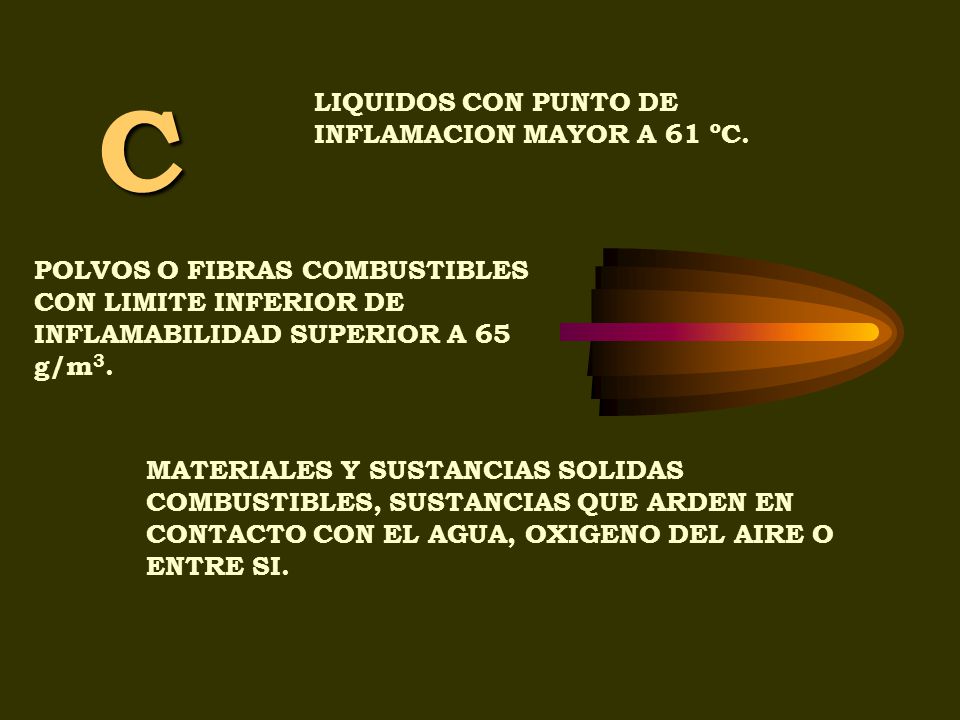

6 C LIQUIDOS CON PUNTO DE INFLAMACION MAYOR A 61 ºC.
POLVOS O FIBRAS COMBUSTIBLES CON LIMITE INFERIOR DE INFLAMABILIDAD SUPERIOR A 65 g/m3. MATERIALES Y SUSTANCIAS SOLIDAS COMBUSTIBLES, SUSTANCIAS QUE ARDEN EN CONTACTO CON EL AGUA, OXIGENO DEL AIRE O ENTRE SI.

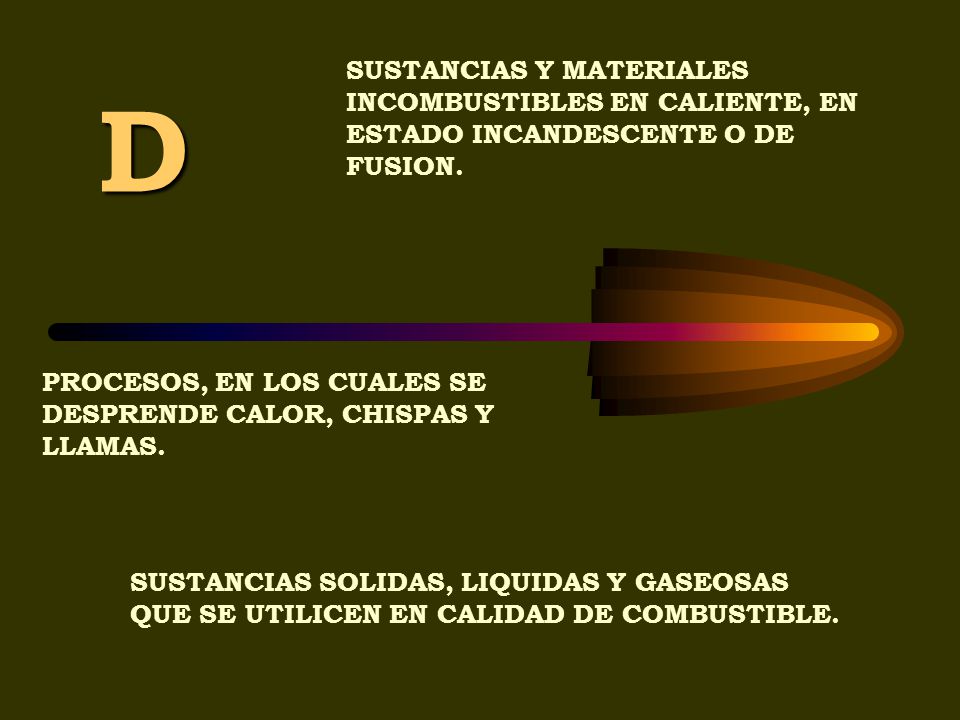

7 SUSTANCIAS Y MATERIALES INCOMBUSTIBLES EN CALIENTE, EN ESTADO INCANDESCENTE O DE FUSION.
PROCESOS, EN LOS CUALES SE DESPRENDE CALOR, CHISPAS Y LLAMAS. SUSTANCIAS SOLIDAS, LIQUIDAS Y GASEOSAS QUE SE UTILICEN EN CALIDAD DE COMBUSTIBLE.

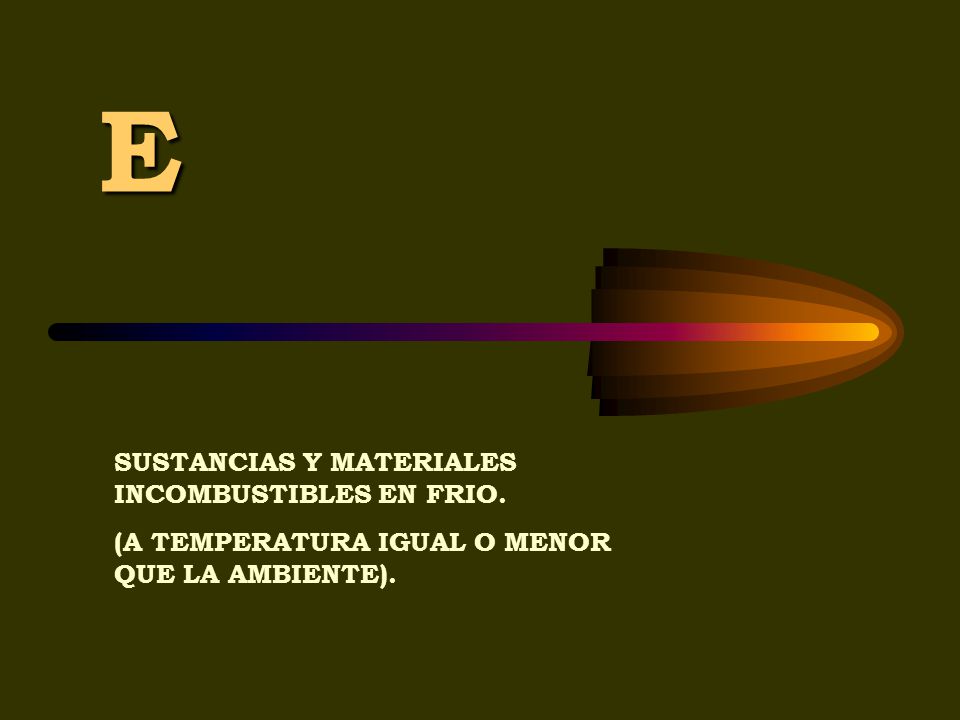

8 E SUSTANCIAS Y MATERIALES INCOMBUSTIBLES EN FRIO.
(A TEMPERATURA IGUAL O MENOR QUE LA AMBIENTE).

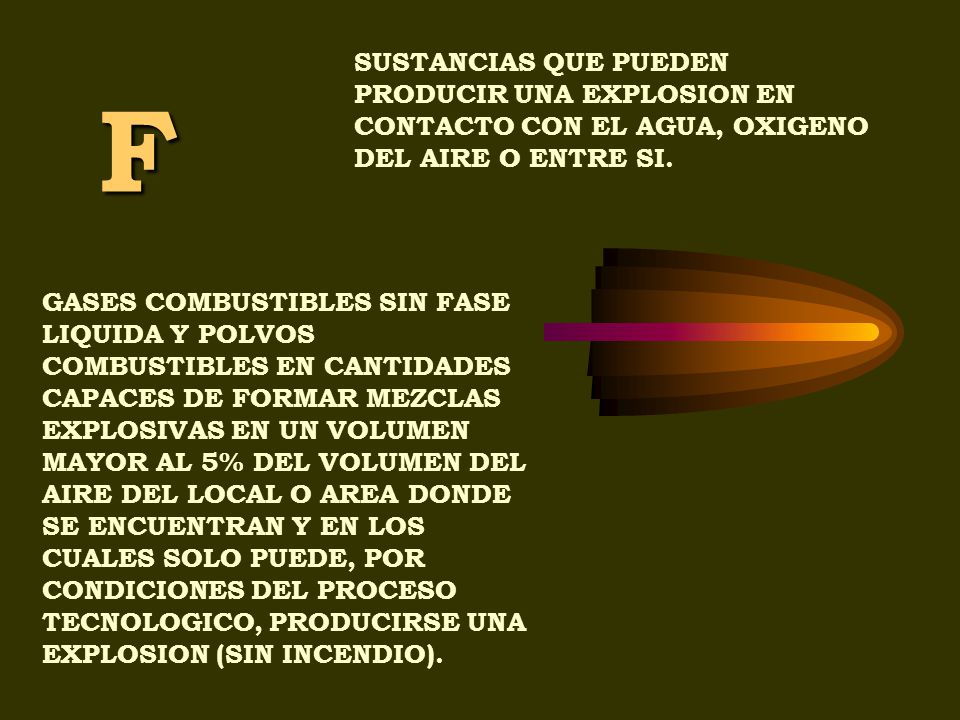

9 SUSTANCIAS QUE PUEDEN PRODUCIR UNA EXPLOSION EN CONTACTO CON EL AGUA, OXIGENO DEL AIRE O ENTRE SI.
F GASES COMBUSTIBLES SIN FASE LIQUIDA Y POLVOS COMBUSTIBLES EN CANTIDADES CAPACES DE FORMAR MEZCLAS EXPLOSIVAS EN UN VOLUMEN MAYOR AL 5% DEL VOLUMEN DEL AIRE DEL LOCAL O AREA DONDE SE ENCUENTRAN Y EN LOS CUALES SOLO PUEDE, POR CONDICIONES DEL PROCESO TECNOLOGICO, PRODUCIRSE UNA EXPLOSION (SIN INCENDIO).

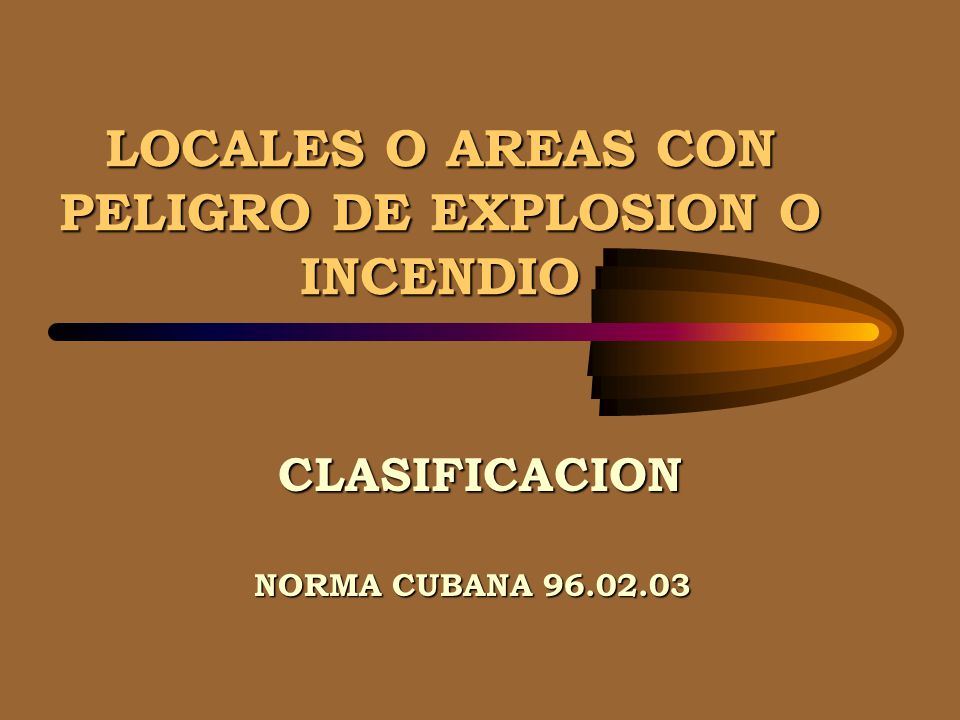

10 LOCALES O AREAS CON PELIGRO DE EXPLOSION O INCENDIO
CLASIFICACION NORMA CUBANA

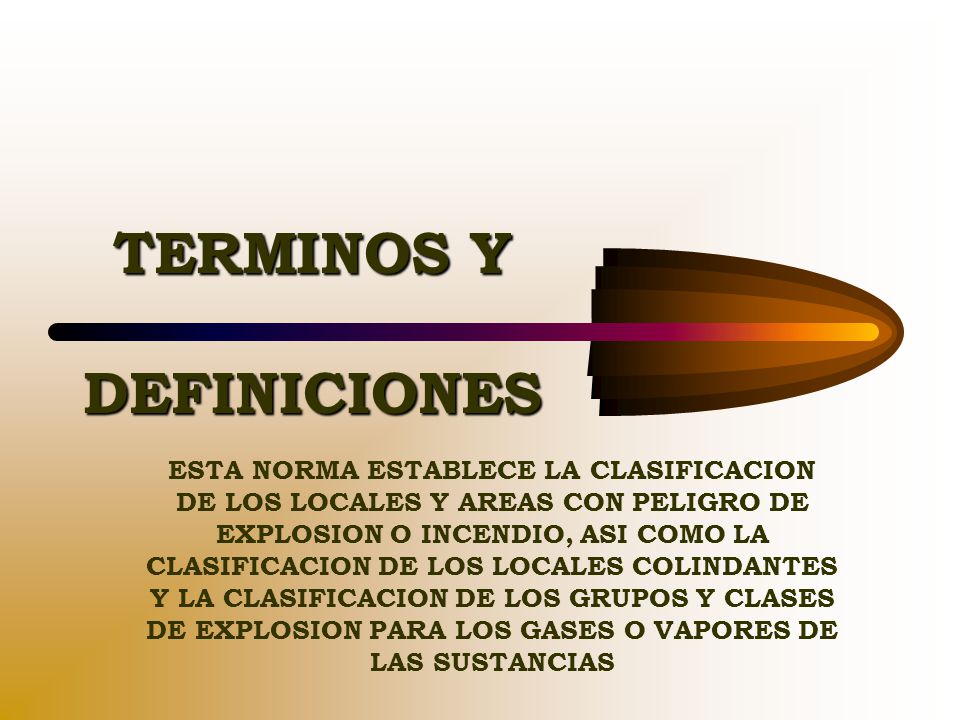

11 TERMINOS Y DEFINICIONES
ESTA NORMA ESTABLECE LA CLASIFICACION DE LOS LOCALES Y AREAS CON PELIGRO DE EXPLOSION O INCENDIO, ASI COMO LA CLASIFICACION DE LOS LOCALES COLINDANTES Y LA CLASIFICACION DE LOS GRUPOS Y CLASES DE EXPLOSION PARA LOS GASES O VAPORES DE LAS SUSTANCIAS

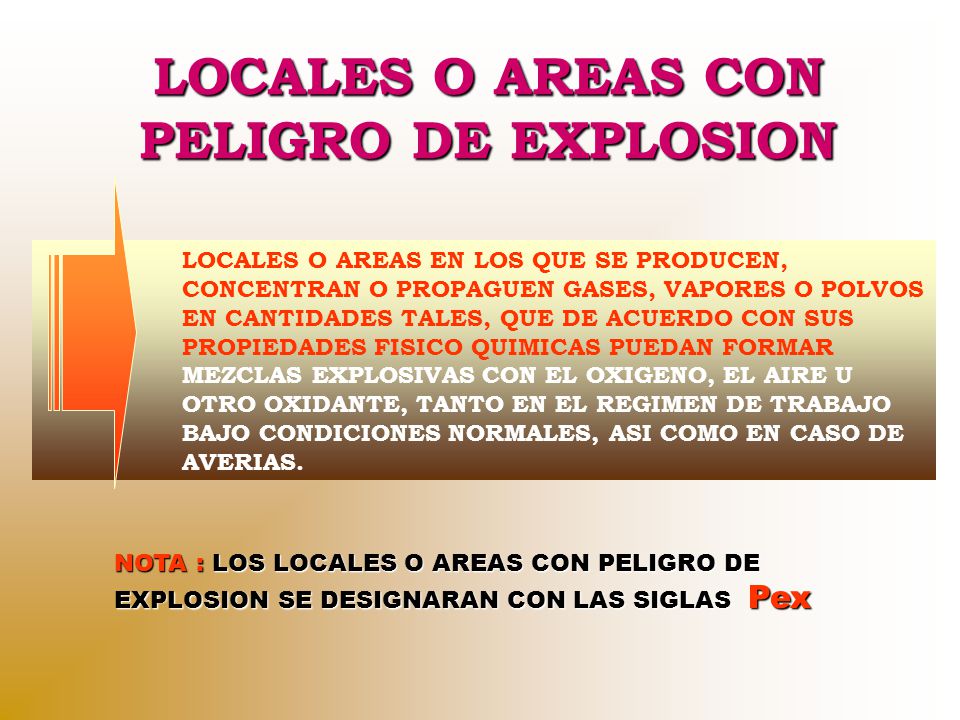

12 LOCALES O AREAS CON PELIGRO DE EXPLOSION
LOCALES O AREAS EN LOS QUE SE PRODUCEN, CONCENTRAN O PROPAGUEN GASES, VAPORES O POLVOS EN CANTIDADES TALES, QUE DE ACUERDO CON SUS PROPIEDADES FISICO QUIMICAS PUEDAN FORMAR MEZCLAS EXPLOSIVAS CON EL OXIGENO, EL AIRE U OTRO OXIDANTE, TANTO EN EL REGIMEN DE TRABAJO BAJO CONDICIONES NORMALES, ASI COMO EN CASO DE AVERIAS. NOTA : LOS LOCALES O AREAS CON PELIGRO DE EXPLOSION SE DESIGNARAN CON LAS SIGLAS Pex

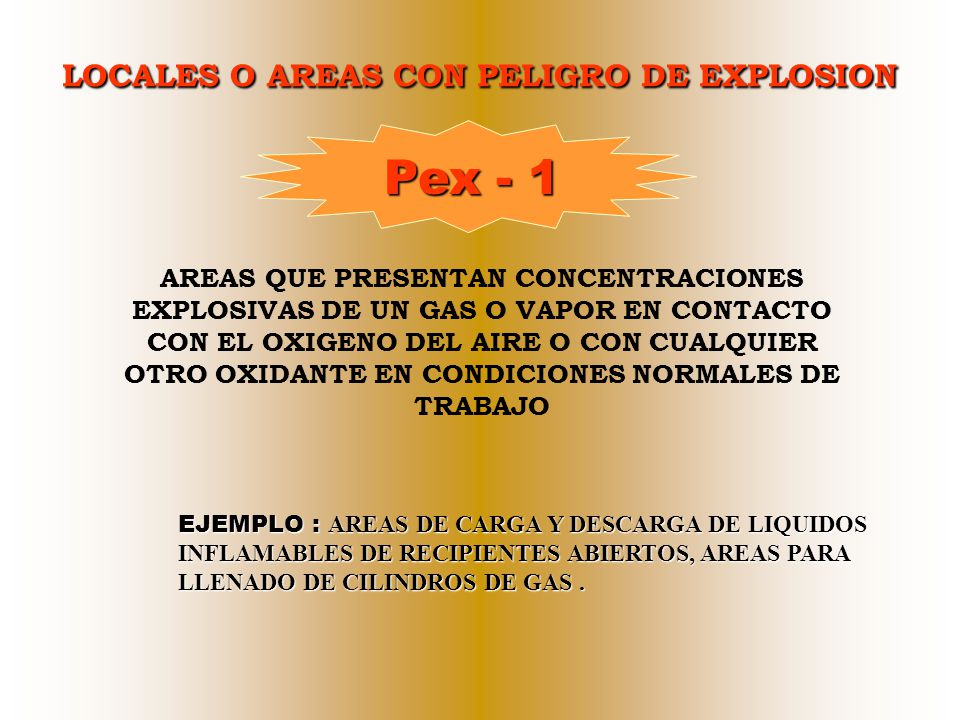

13 LOCALES O AREAS CON PELIGRO DE EXPLOSION
Pex - 1 AREAS QUE PRESENTAN CONCENTRACIONES EXPLOSIVAS DE UN GAS O VAPOR EN CONTACTO CON EL OXIGENO DEL AIRE O CON CUALQUIER OTRO OXIDANTE EN CONDICIONES NORMALES DE TRABAJO EJEMPLO : AREAS DE CARGA Y DESCARGA DE LIQUIDOS INFLAMABLES DE RECIPIENTES ABIERTOS, AREAS PARA LLENADO DE CILINDROS DE GAS .

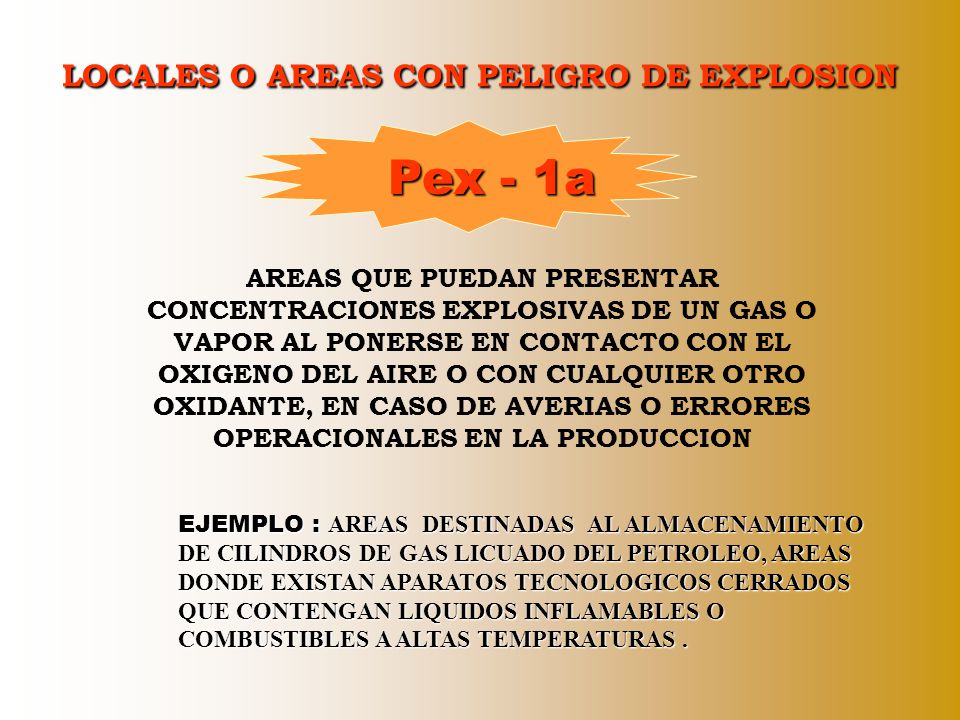

14 LOCALES O AREAS CON PELIGRO DE EXPLOSION
Pex - 1a AREAS QUE PUEDAN PRESENTAR CONCENTRACIONES EXPLOSIVAS DE UN GAS O VAPOR AL PONERSE EN CONTACTO CON EL OXIGENO DEL AIRE O CON CUALQUIER OTRO OXIDANTE, EN CASO DE AVERIAS O ERRORES OPERACIONALES EN LA PRODUCCION EJEMPLO : AREAS DESTINADAS AL ALMACENAMIENTO DE CILINDROS DE GAS LICUADO DEL PETROLEO, AREAS DONDE EXISTAN APARATOS TECNOLOGICOS CERRADOS QUE CONTENGAN LIQUIDOS INFLAMABLES O COMBUSTIBLES A ALTAS TEMPERATURAS .

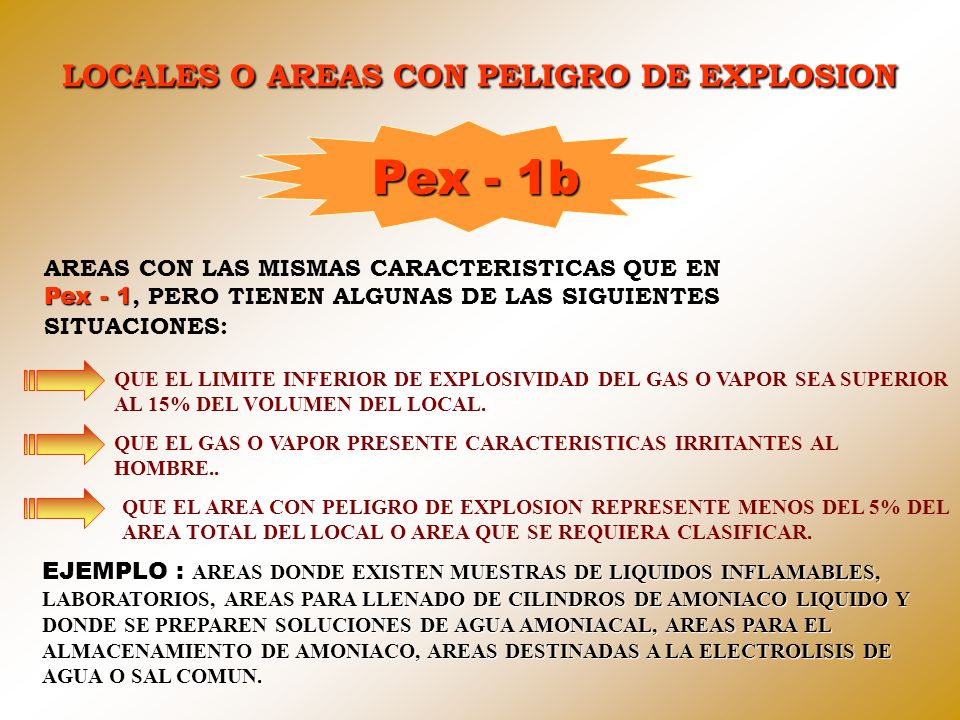

15 LOCALES O AREAS CON PELIGRO DE EXPLOSION
Pex - 1b AREAS CON LAS MISMAS CARACTERISTICAS QUE EN Pex - 1, PERO TIENEN ALGUNAS DE LAS SIGUIENTES SITUACIONES: QUE EL LIMITE INFERIOR DE EXPLOSIVIDAD DEL GAS O VAPOR SEA SUPERIOR AL 15% DEL VOLUMEN DEL LOCAL. QUE EL GAS O VAPOR PRESENTE CARACTERISTICAS IRRITANTES AL HOMBRE.. QUE EL AREA CON PELIGRO DE EXPLOSION REPRESENTE MENOS DEL 5% DEL AREA TOTAL DEL LOCAL O AREA QUE SE REQUIERA CLASIFICAR. EJEMPLO : AREAS DONDE EXISTEN MUESTRAS DE LIQUIDOS INFLAMABLES, LABORATORIOS, AREAS PARA LLENADO DE CILINDROS DE AMONIACO LIQUIDO Y DONDE SE PREPAREN SOLUCIONES DE AGUA AMONIACAL, AREAS PARA EL ALMACENAMIENTO DE AMONIACO, AREAS DESTINADAS A LA ELECTROLISIS DE AGUA O SAL COMUN.

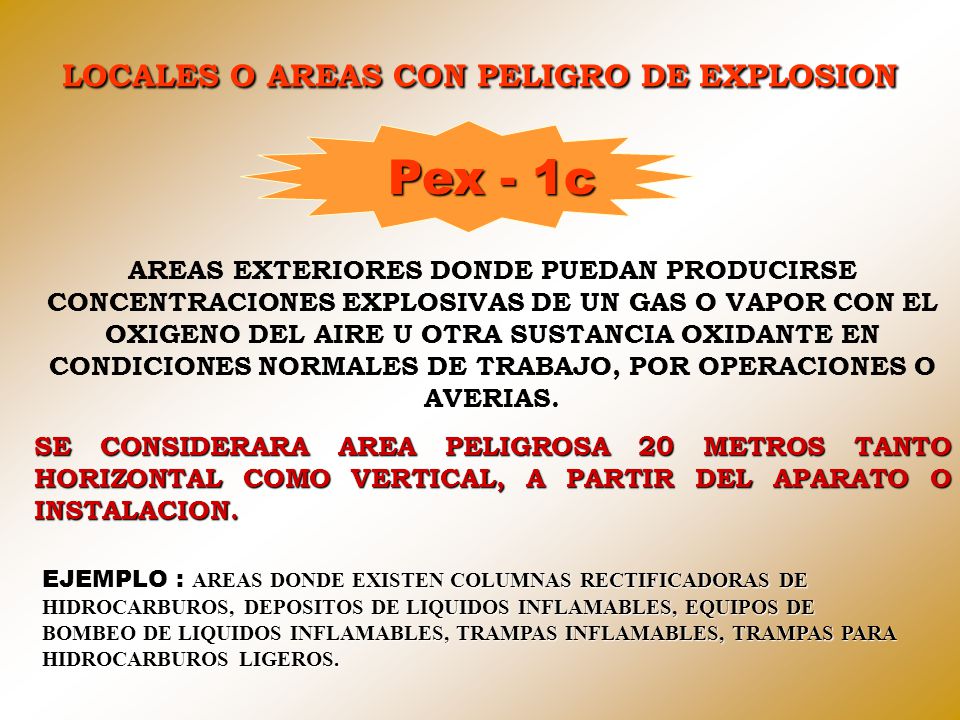

16 LOCALES O AREAS CON PELIGRO DE EXPLOSION
Pex - 1c AREAS EXTERIORES DONDE PUEDAN PRODUCIRSE CONCENTRACIONES EXPLOSIVAS DE UN GAS O VAPOR CON EL OXIGENO DEL AIRE U OTRA SUSTANCIA OXIDANTE EN CONDICIONES NORMALES DE TRABAJO, POR OPERACIONES O AVERIAS. SE CONSIDERARA AREA PELIGROSA 20 METROS TANTO HORIZONTAL COMO VERTICAL, A PARTIR DEL APARATO O INSTALACION. EJEMPLO : AREAS DONDE EXISTEN COLUMNAS RECTIFICADORAS DE HIDROCARBUROS, DEPOSITOS DE LIQUIDOS INFLAMABLES, EQUIPOS DE BOMBEO DE LIQUIDOS INFLAMABLES, TRAMPAS INFLAMABLES, TRAMPAS PARA HIDROCARBUROS LIGEROS.

17 LOCALES O AREAS CON PELIGRO DE EXPLOSION
Pex - 2 AREAS DONDE PUEDAN FORMARSE CONCENTRACIONES EXPLOSIVAS DE POLVO EN CONDICIONES NORMALES DE TRABAJO. EJEMPLO : LOCALES PARA LA PREPARACION Y EMBARQUE DE CARBON PIZARROZO O TURBA EN PEDAZOS, ALMACEN O LOCALES DE EMBARQUE DE CARBON VEGETAL, ALMACENES DE AZUCAR A GRANEL, COQUE Y OTROS.

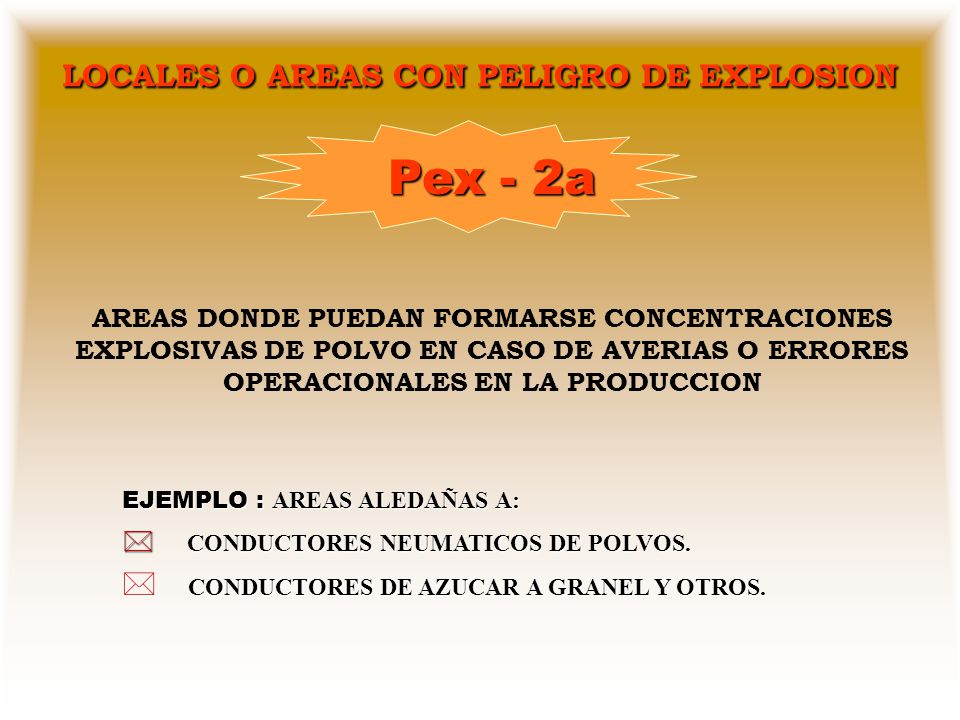

18 LOCALES O AREAS CON PELIGRO DE EXPLOSION
Pex - 2a AREAS DONDE PUEDAN FORMARSE CONCENTRACIONES EXPLOSIVAS DE POLVO EN CASO DE AVERIAS O ERRORES OPERACIONALES EN LA PRODUCCION EJEMPLO : AREAS ALEDAÑAS A: CONDUCTORES NEUMATICOS DE POLVOS. CONDUCTORES DE AZUCAR A GRANEL Y OTROS.

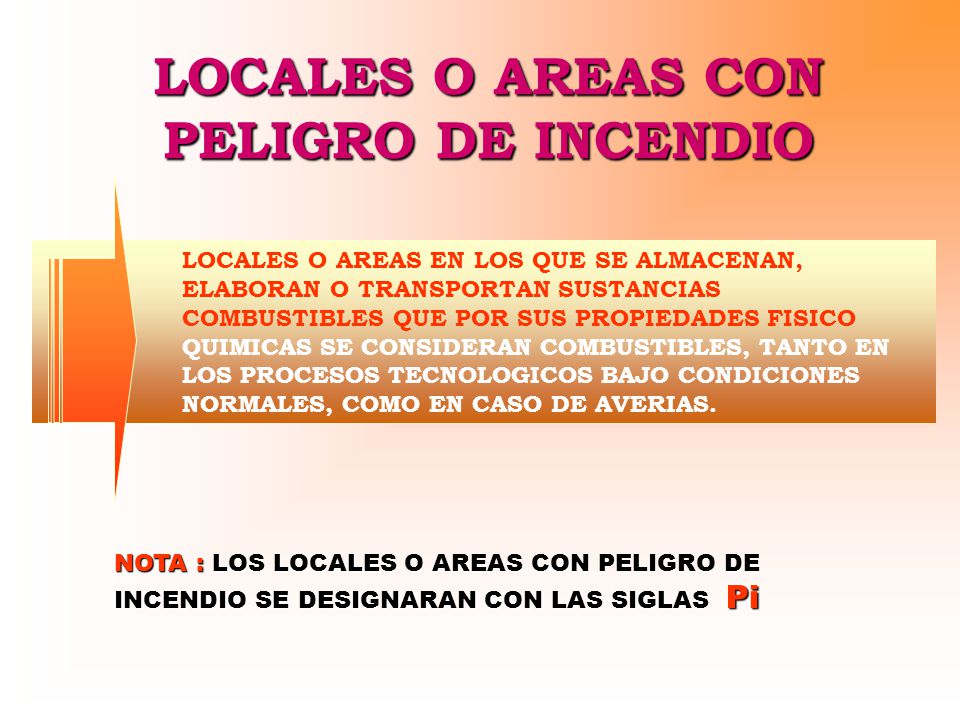

19 LOCALES O AREAS CON PELIGRO DE INCENDIO
LOCALES O AREAS EN LOS QUE SE ALMACENAN, ELABORAN O TRANSPORTAN SUSTANCIAS COMBUSTIBLES QUE POR SUS PROPIEDADES FISICO QUIMICAS SE CONSIDERAN COMBUSTIBLES, TANTO EN LOS PROCESOS TECNOLOGICOS BAJO CONDICIONES NORMALES, COMO EN CASO DE AVERIAS. NOTA : LOS LOCALES O AREAS CON PELIGRO DE INCENDIO SE DESIGNARAN CON LAS SIGLAS Pi

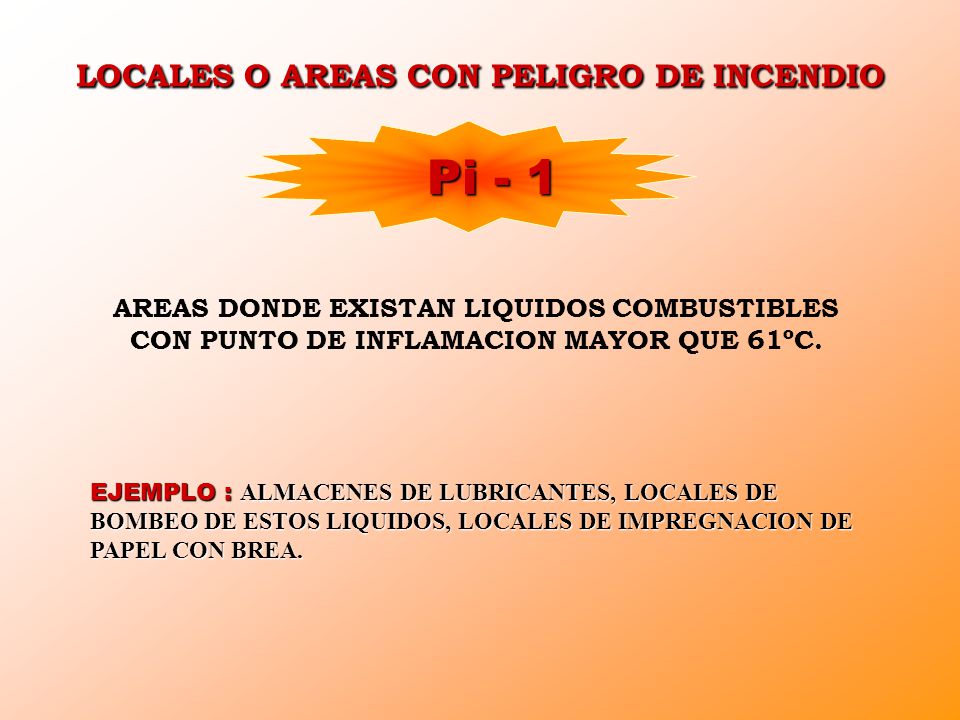

20 LOCALES O AREAS CON PELIGRO DE INCENDIO
Pi - 1 AREAS DONDE EXISTAN LIQUIDOS COMBUSTIBLES CON PUNTO DE INFLAMACION MAYOR QUE 61ºC. EJEMPLO : ALMACENES DE LUBRICANTES, LOCALES DE BOMBEO DE ESTOS LIQUIDOS, LOCALES DE IMPREGNACION DE PAPEL CON BREA.

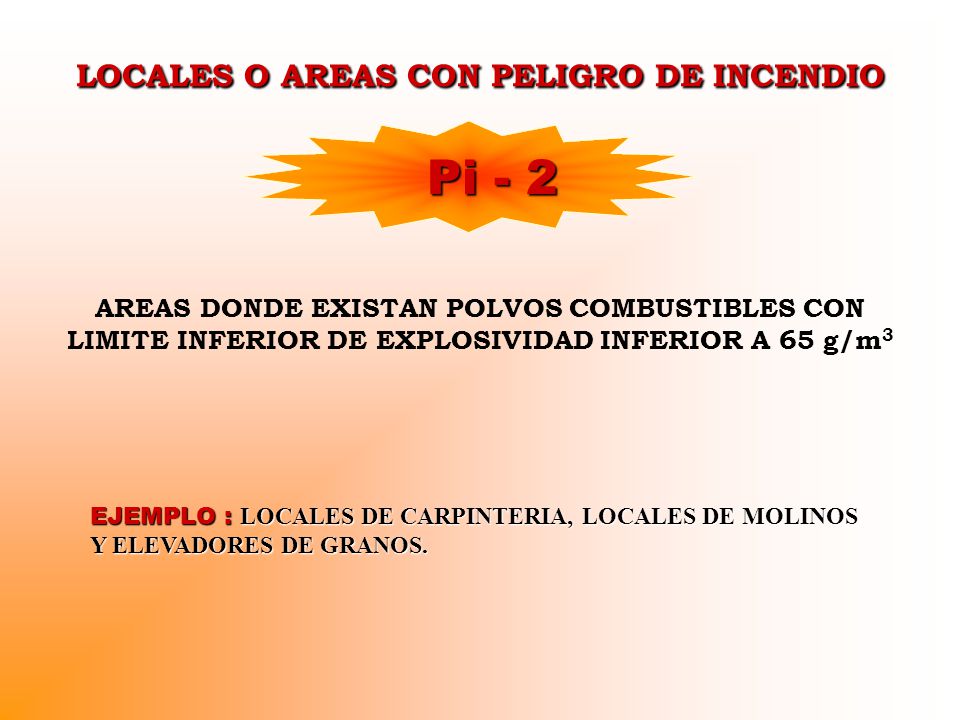

21 LOCALES O AREAS CON PELIGRO DE INCENDIO
Pi - 2 AREAS DONDE EXISTAN POLVOS COMBUSTIBLES CON LIMITE INFERIOR DE EXPLOSIVIDAD INFERIOR A 65 g/m3 EJEMPLO : LOCALES DE CARPINTERIA, LOCALES DE MOLINOS Y ELEVADORES DE GRANOS.

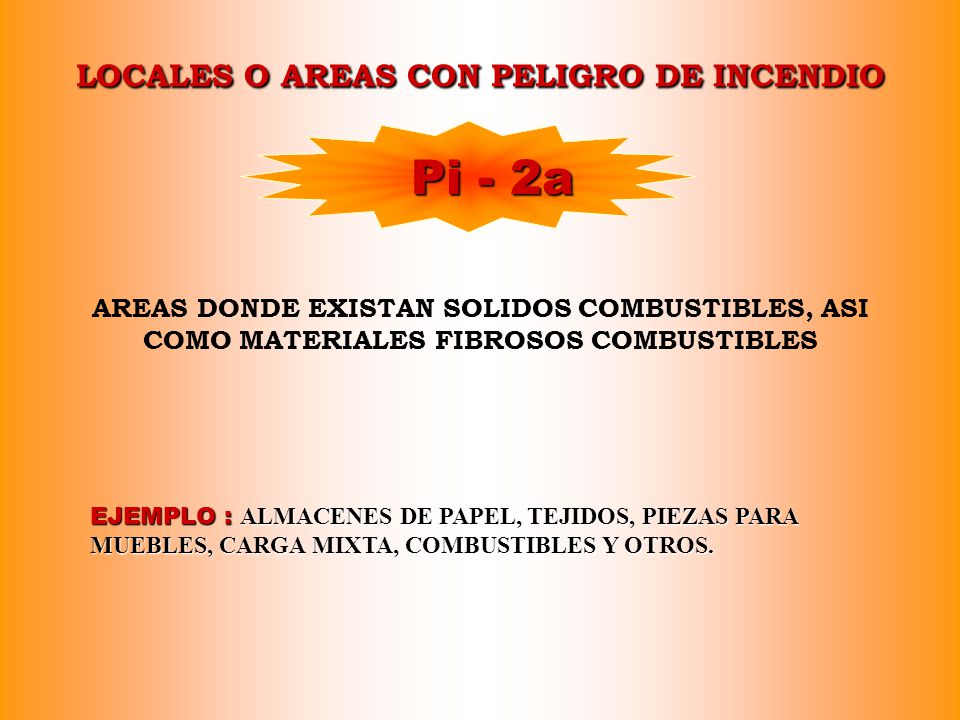

22 LOCALES O AREAS CON PELIGRO DE INCENDIO
Pi - 2a AREAS DONDE EXISTAN SOLIDOS COMBUSTIBLES, ASI COMO MATERIALES FIBROSOS COMBUSTIBLES EJEMPLO : ALMACENES DE PAPEL, TEJIDOS, PIEZAS PARA MUEBLES, CARGA MIXTA, COMBUSTIBLES Y OTROS.

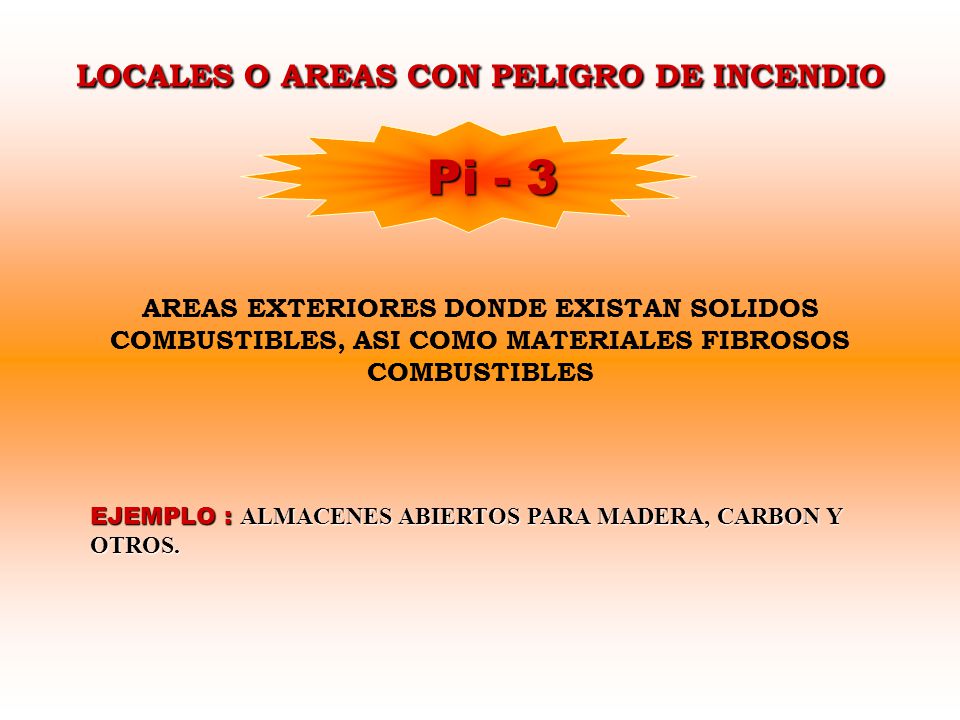

23 LOCALES O AREAS CON PELIGRO DE INCENDIO
Pi - 3 AREAS EXTERIORES DONDE EXISTAN SOLIDOS COMBUSTIBLES, ASI COMO MATERIALES FIBROSOS COMBUSTIBLES EJEMPLO : ALMACENES ABIERTOS PARA MADERA, CARBON Y OTROS.

24 LOCALES O AREAS CON PELIGRO DE INCENDIO
Pi - 1 AREAS DONDE EXISTAN LIQUIDOS COMBUSTIBLES CON PUNTO DE INFLAMACION MAYOR QUE 61ºC. EJEMPLO : ALMACENES DE LUBRICANTES, LOCALES DE BOMBEO DE ESTOS LIQUIDOS, LOCALES DE IMPREGNACION DE PAPEL CON BREA.
