1 Aplicado al seguimiento de objetos Jose Maria Buades Rubio
Filtro de Partículas Aplicado al seguimiento de objetos Jose Maria Buades Rubio

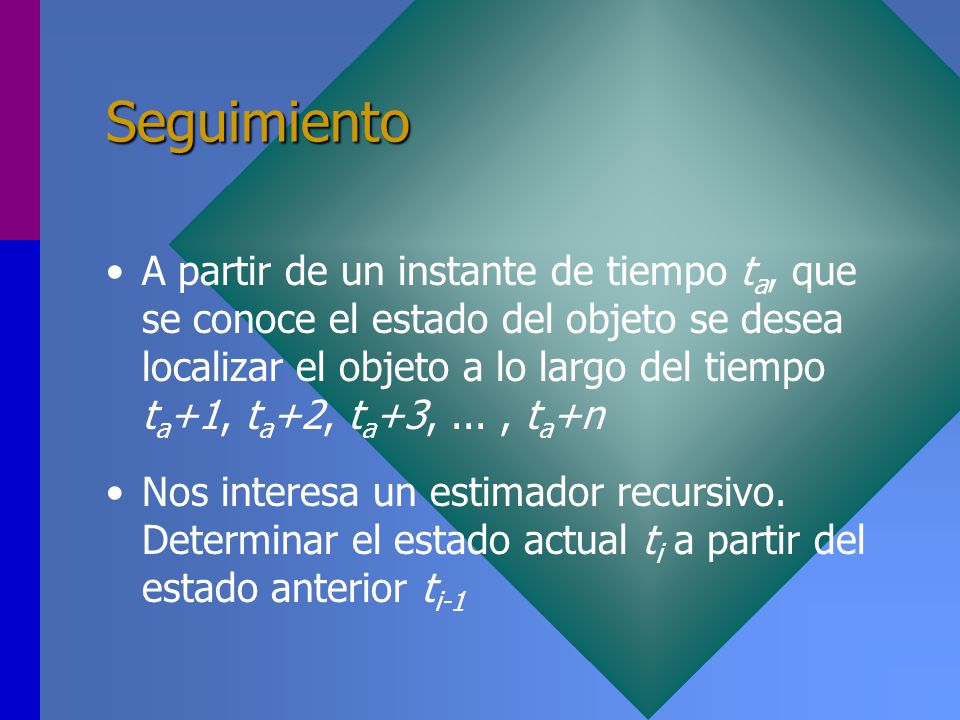

2 Seguimiento A partir de un instante de tiempo ta, que se conoce el estado del objeto se desea localizar el objeto a lo largo del tiempo ta+1, ta+2, ta+3, ... , ta+n Nos interesa un estimador recursivo. Determinar el estado actual ti a partir del estado anterior ti-1

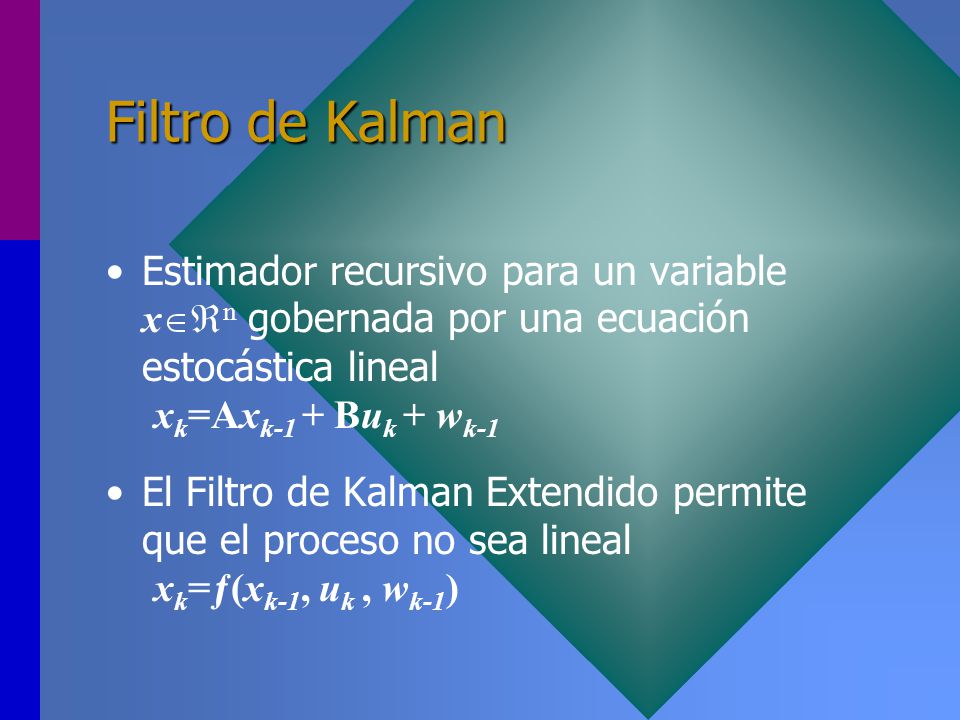

3 Filtro de Kalman Estimador recursivo para un variable xn gobernada por una ecuación estocástica lineal xk=Axk-1 + Buk + wk-1 El Filtro de Kalman Extendido permite que el proceso no sea lineal xk=ƒ(xk-1, uk , wk-1)

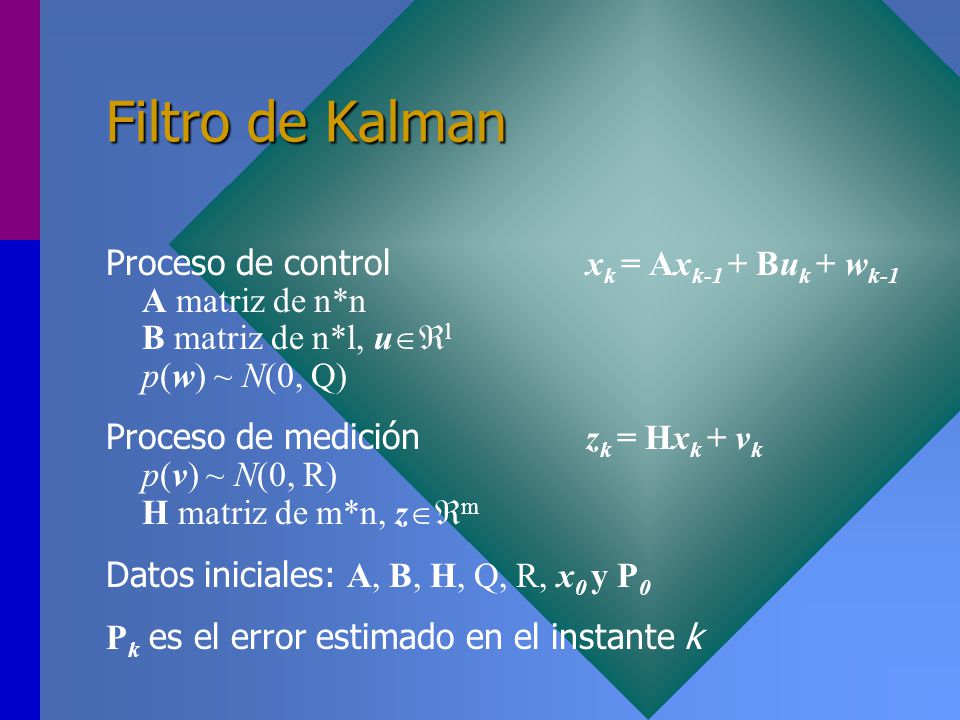

4 Filtro de Kalman Proceso de control xk = Axk-1 + Buk + wk-1 A matriz de n*n B matriz de n*l, ul p(w) ~ N(0, Q) Proceso de medición zk = Hxk + vk p(v) ~ N(0, R) H matriz de m*n, zm Datos iniciales: A, B, H, Q, R, x0 y P0 Pk es el error estimado en el instante k

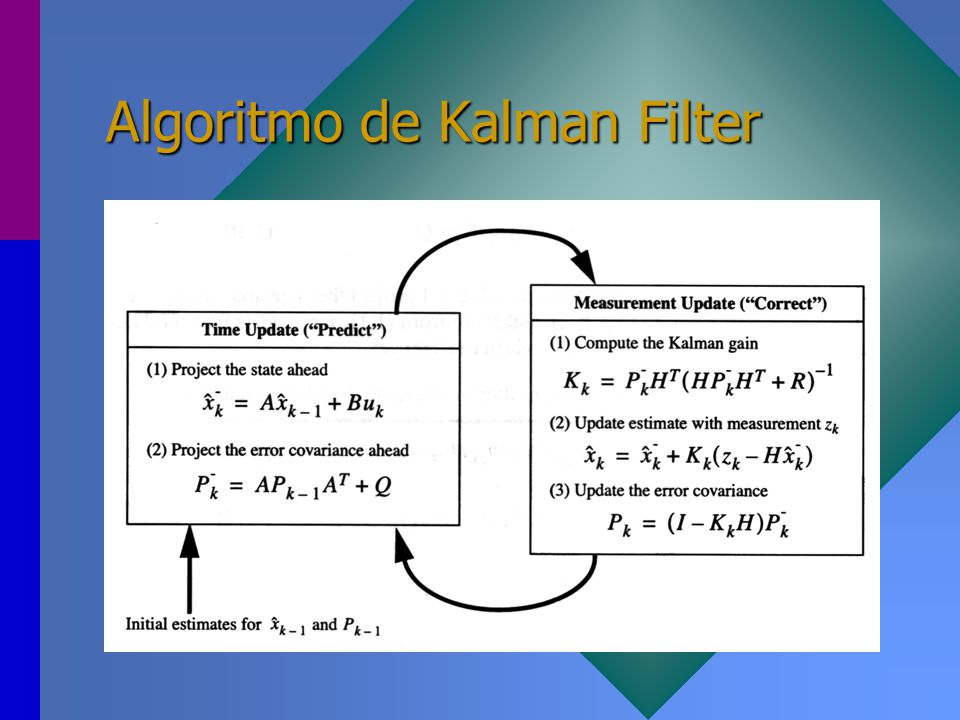

5 Algoritmo de Kalman Filter

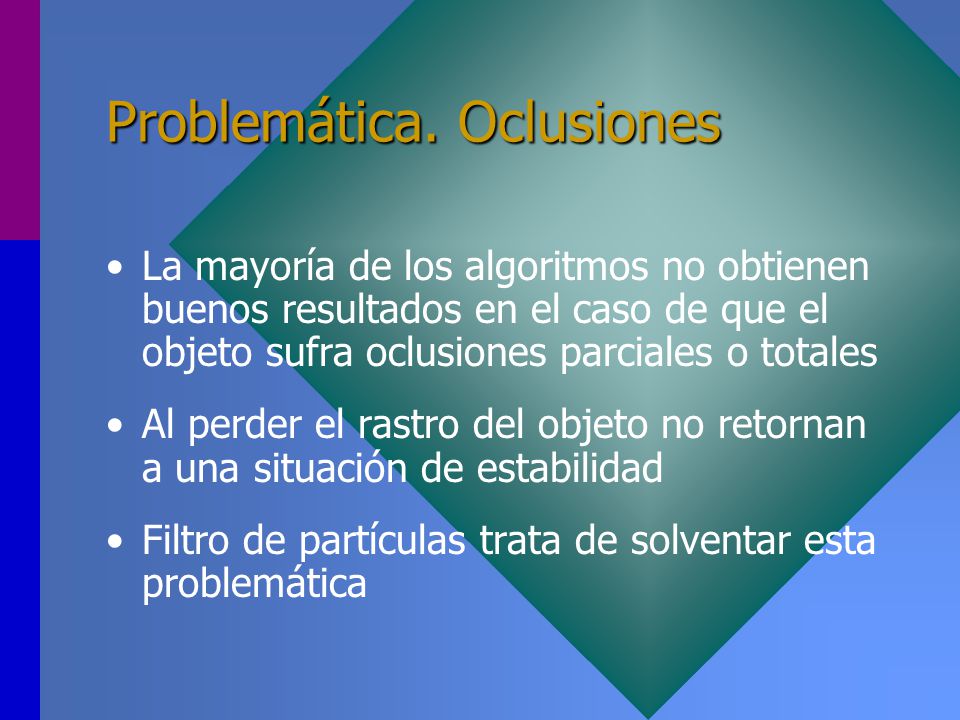

6 Problemática. Oclusiones
La mayoría de los algoritmos no obtienen buenos resultados en el caso de que el objeto sufra oclusiones parciales o totales Al perder el rastro del objeto no retornan a una situación de estabilidad Filtro de partículas trata de solventar esta problemática

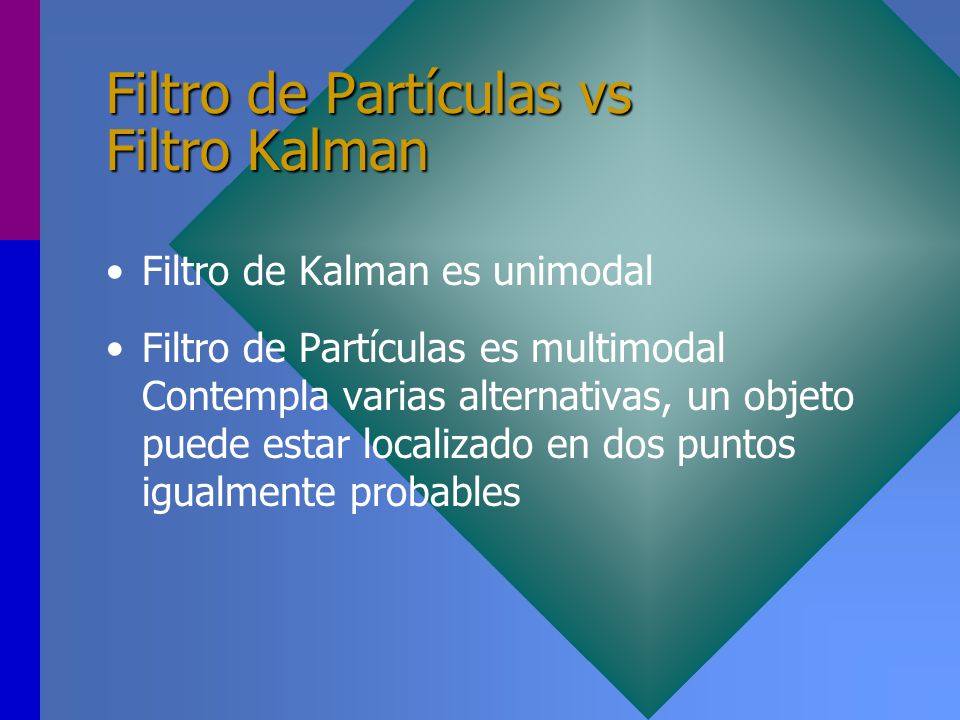

7 Filtro de Partículas vs Filtro Kalman
Filtro de Kalman es unimodal Filtro de Partículas es multimodal Contempla varias alternativas, un objeto puede estar localizado en dos puntos igualmente probables

8 Filtro de Kalman

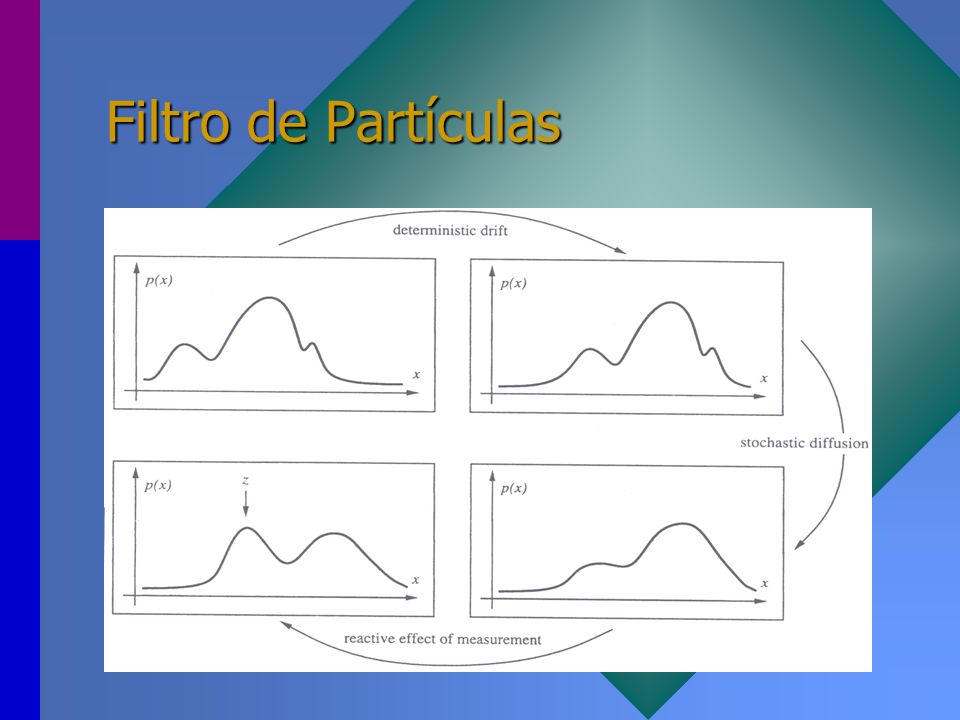

9 Filtro de Partículas

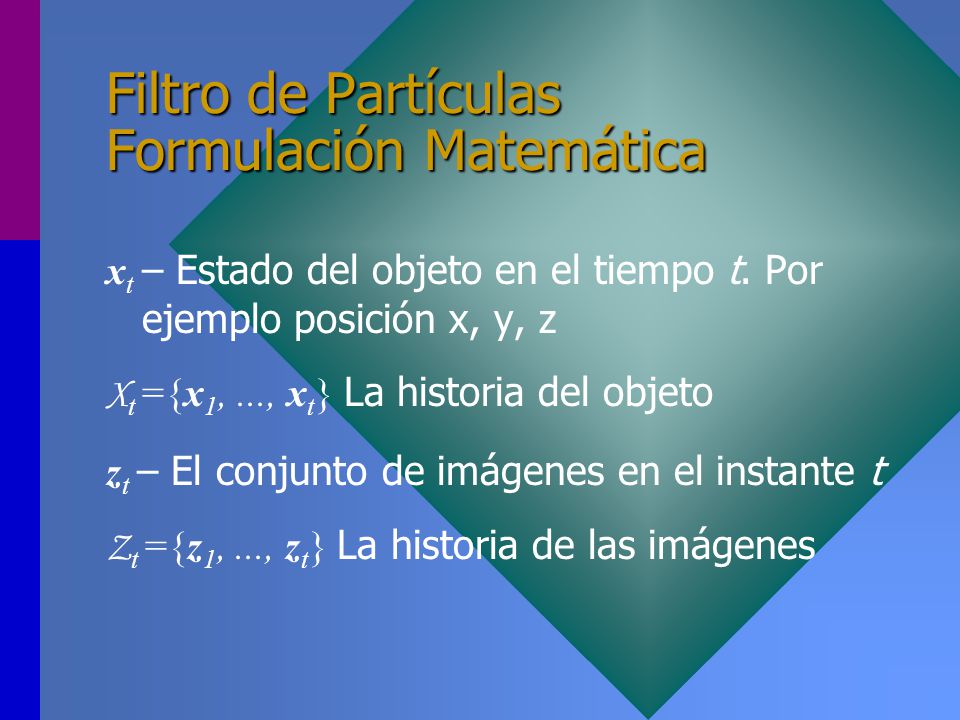

10 Filtro de Partículas Formulación Matemática
xt – Estado del objeto en el tiempo t. Por ejemplo posición x, y, z Xt ={x1, ..., xt} La historia del objeto zt – El conjunto de imágenes en el instante t Zt ={z1, ..., zt} La historia de las imágenes

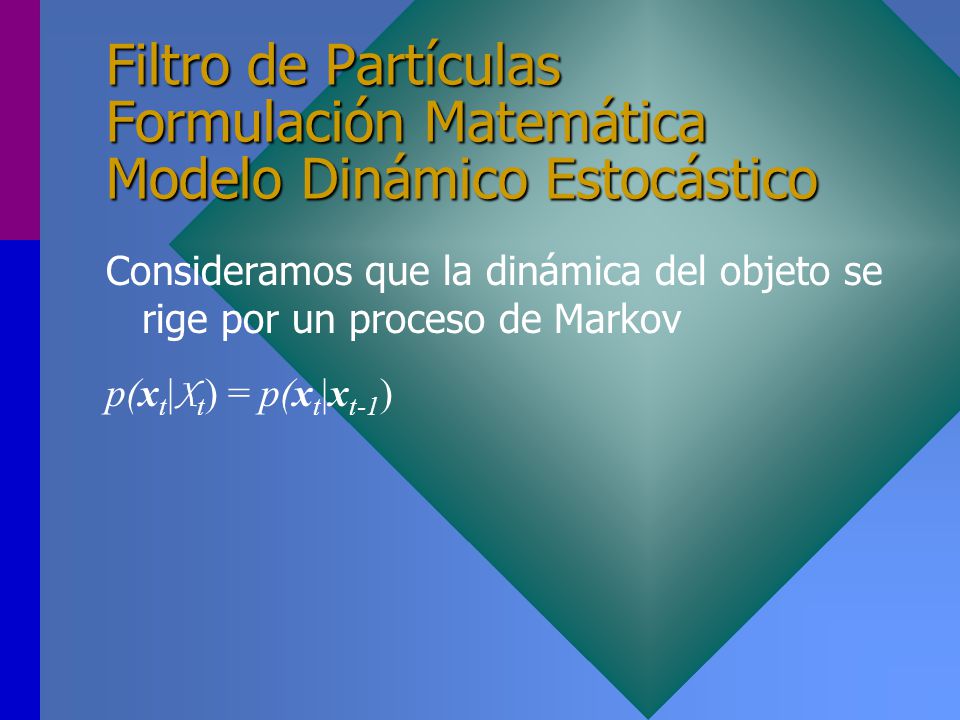

11 Filtro de Partículas Formulación Matemática Modelo Dinámico Estocástico
Consideramos que la dinámica del objeto se rige por un proceso de Markov p(xt|Xt) = p(xt|xt-1)

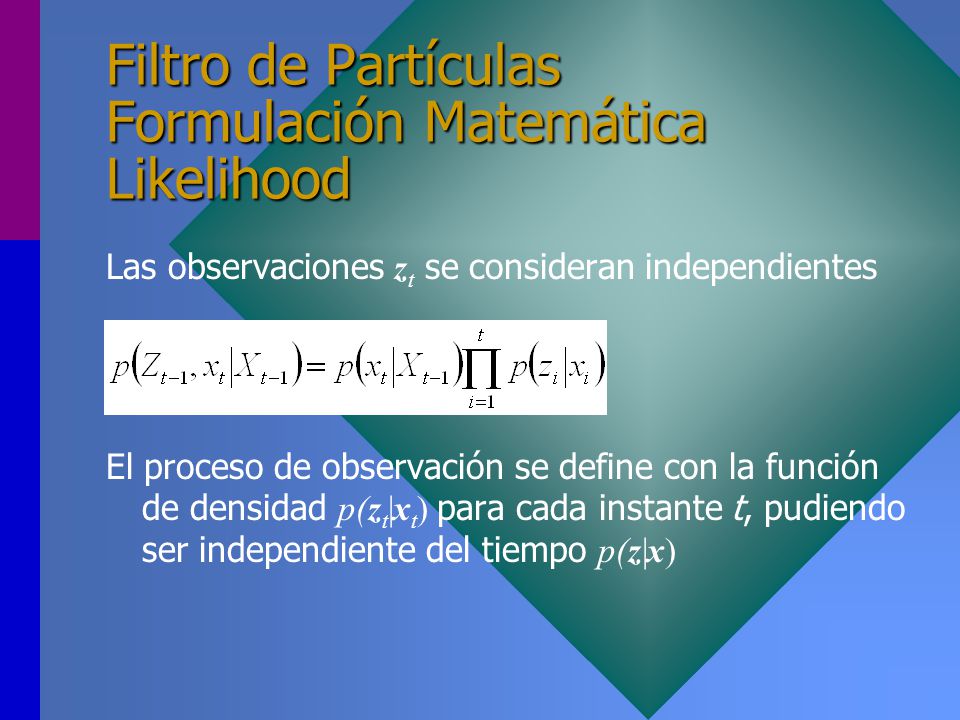

12 Filtro de Partículas Formulación Matemática Likelihood
Las observaciones zt se consideran independientes El proceso de observación se define con la función de densidad p(zt|xt) para cada instante t, pudiendo ser independiente del tiempo p(z|x)

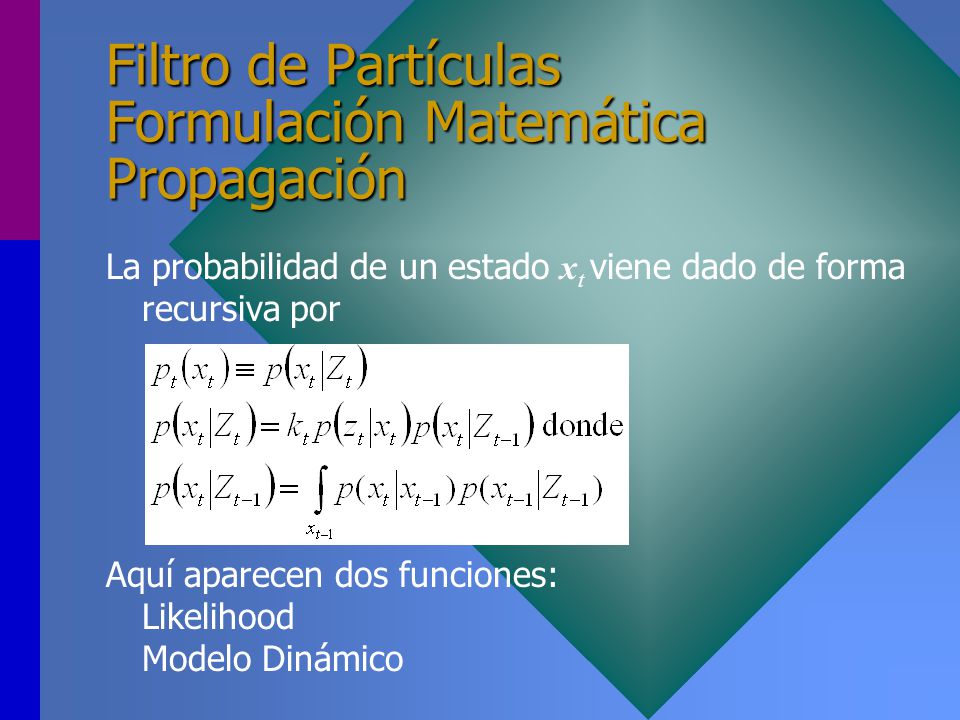

13 Filtro de Partículas Formulación Matemática Propagación
La probabilidad de un estado xt viene dado de forma recursiva por Aquí aparecen dos funciones: Likelihood Modelo Dinámico

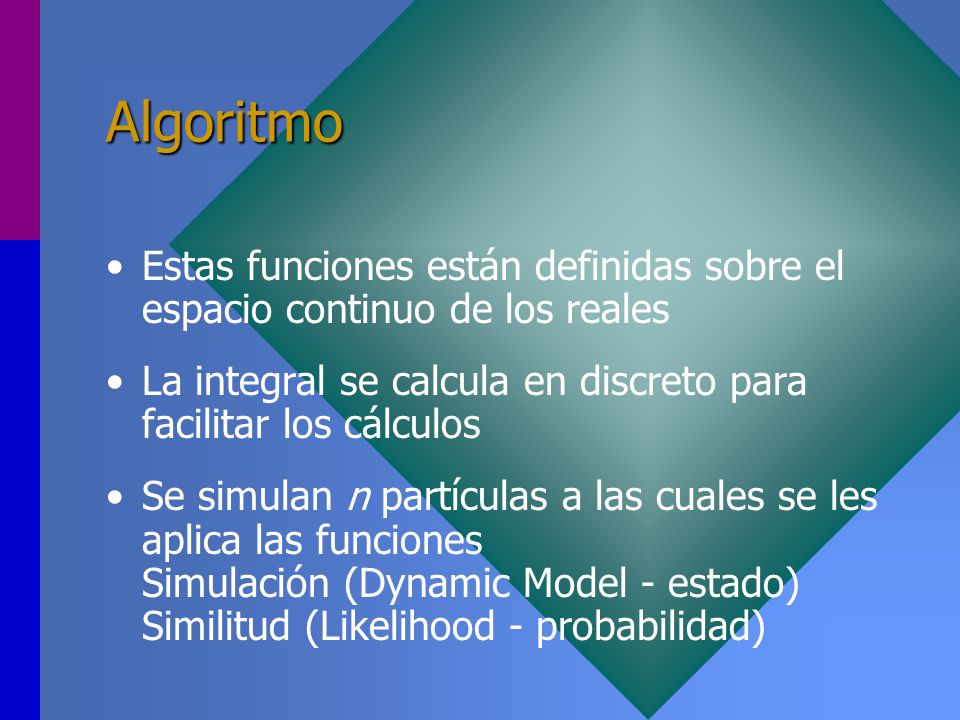

14 Algoritmo Estas funciones están definidas sobre el espacio continuo de los reales La integral se calcula en discreto para facilitar los cálculos Se simulan n partículas a las cuales se les aplica las funciones Simulación (Dynamic Model - estado) Similitud (Likelihood - probabilidad)

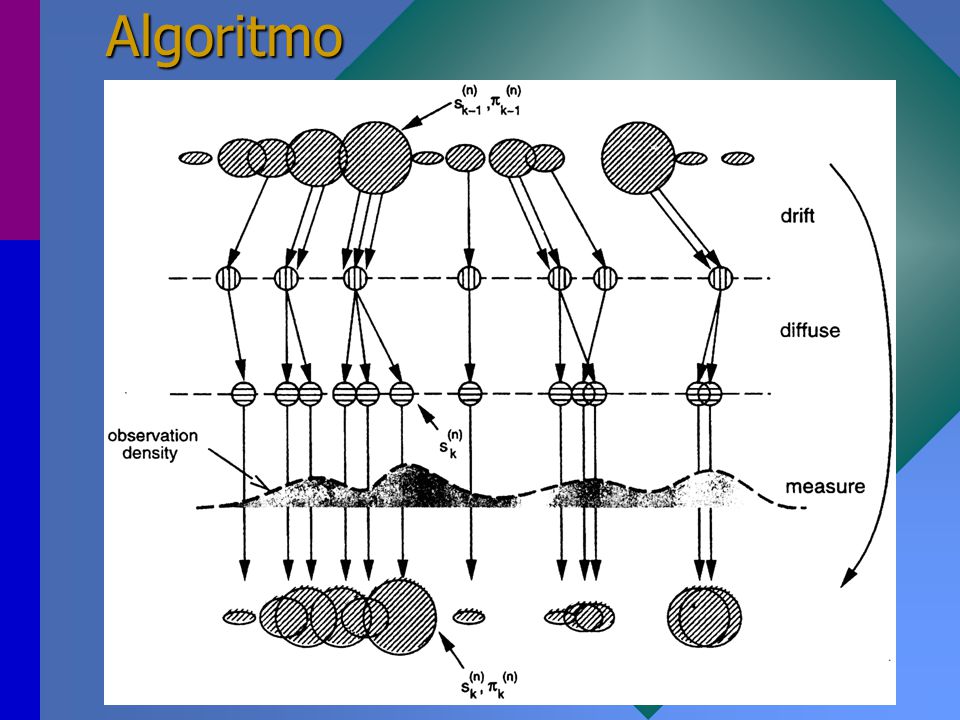

15 Algoritmo

16 1 Seleccionar una partícula s’t(n) a
1 Seleccionar una partícula s’t(n) a.- Generar un numero aleatorio [0,1] b.- encontrar el j para el cual ct-1(j)  r c.- s’t(n) = s’t-1(j) 2 Predecir mediante el muestreo p(xt| xt-1 = s´t(n)) para escoger st(n) p.e. st(n) = As´t(n) + Bwt(n) 3 Medición t(n) = p(zt| xt = st(n)) Normalizar para que nt(n) = 1 ct(0) = 0 ct(n) = ct(n-1) + t(n) (n=1,...,N)

17 Resultados. Sin oclusiones

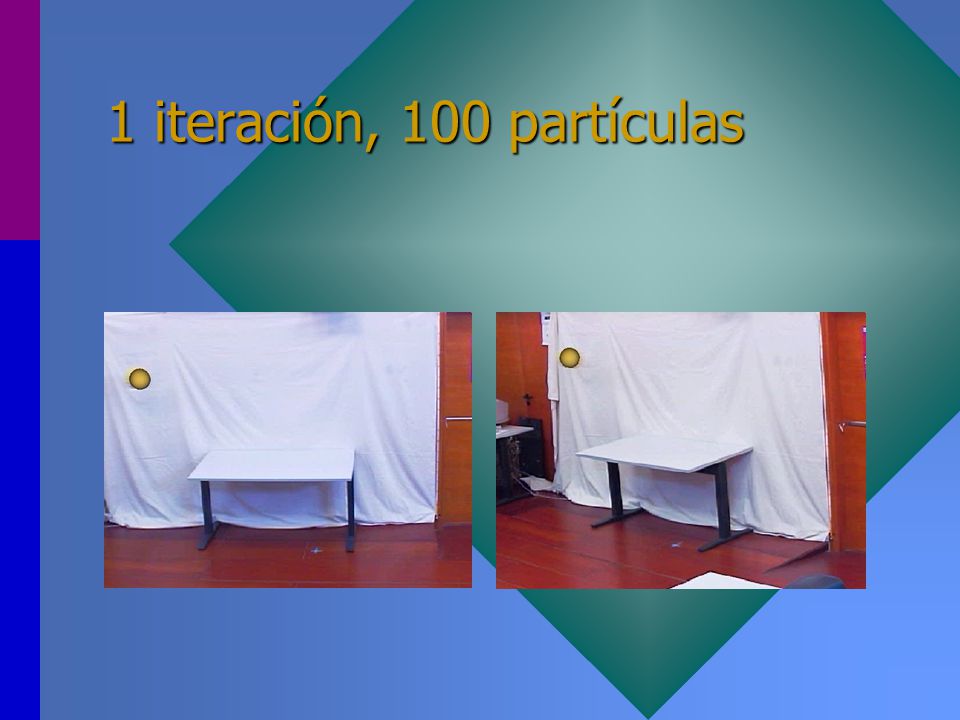

18 1 iteración, 100 partículas

19 2 iteraciones, 50 partículas

20 4 iteraciones, 25 partículas

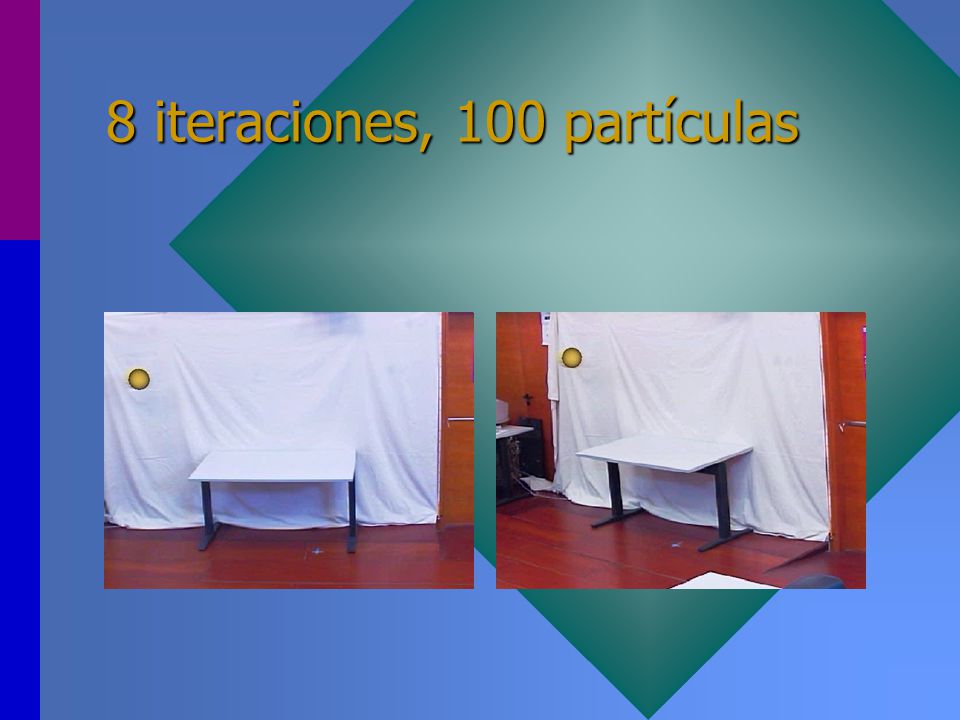

21 8 iteraciones, 100 partículas

22 Resultados. Con oclusiones

23 4 iteraciones, 25 partículas

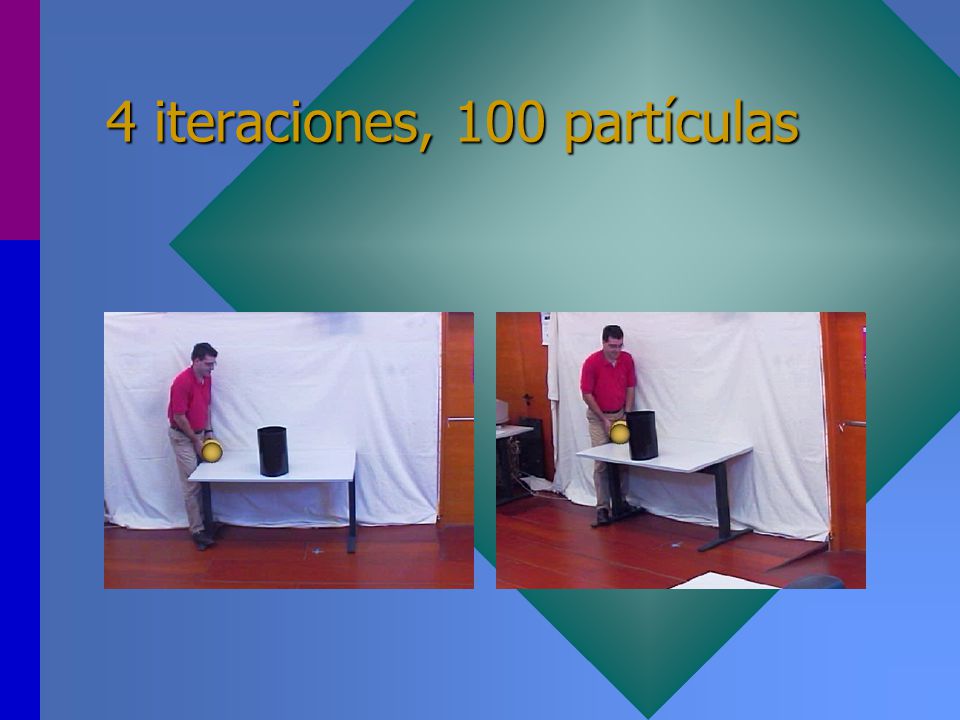

24 4 iteraciones, 100 partículas

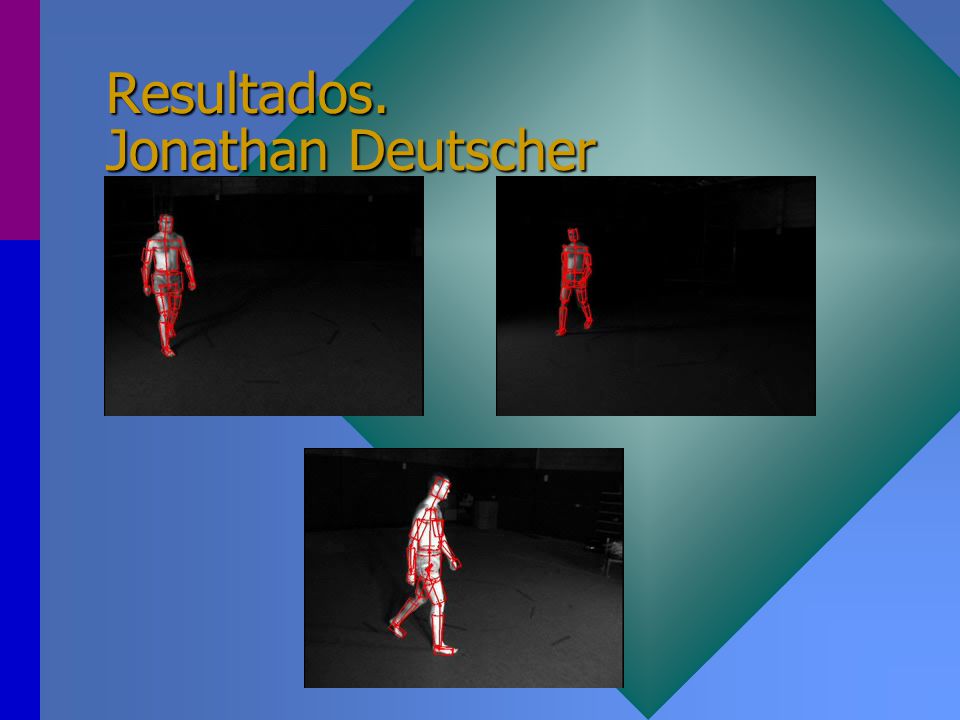

25 Resultados. Jonathan Deutscher

26 Resultados. Jonathan Deutscher

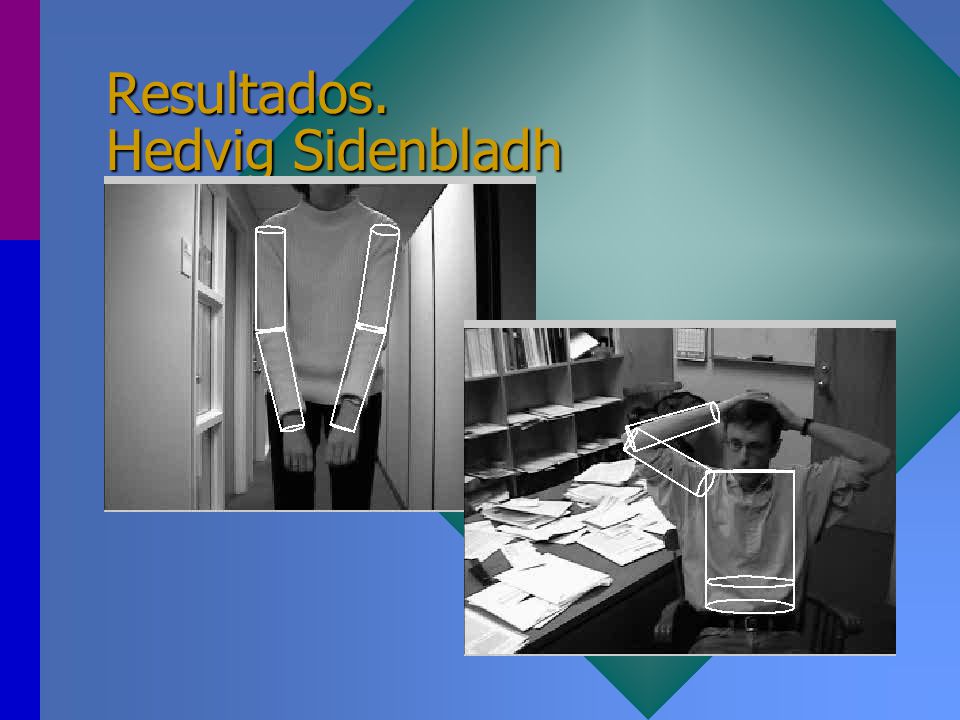

27 Resultados. Hedvig Sidenbladh

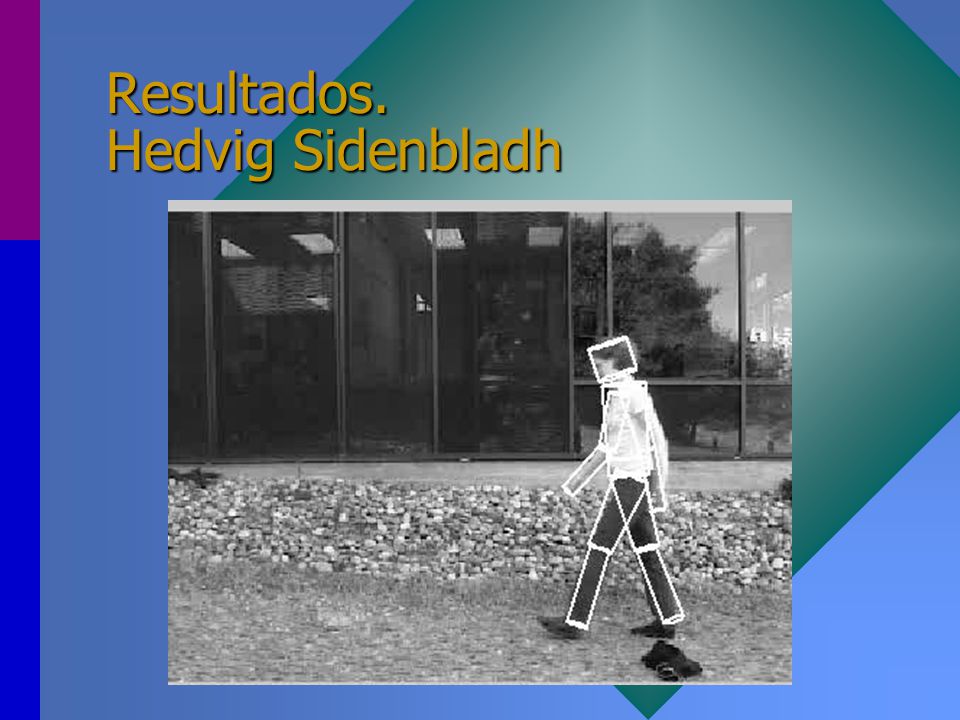

28 Resultados. Hedvig Sidenbladh

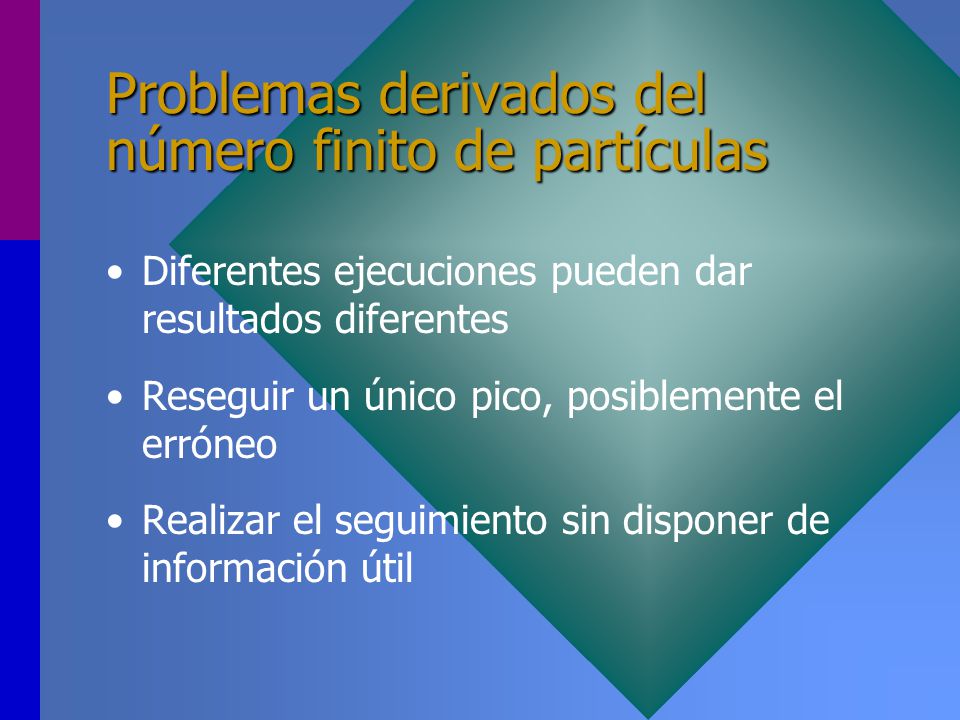

29 Problemas derivados del número finito de partículas
Diferentes ejecuciones pueden dar resultados diferentes Reseguir un único pico, posiblemente el erróneo Realizar el seguimiento sin disponer de información útil

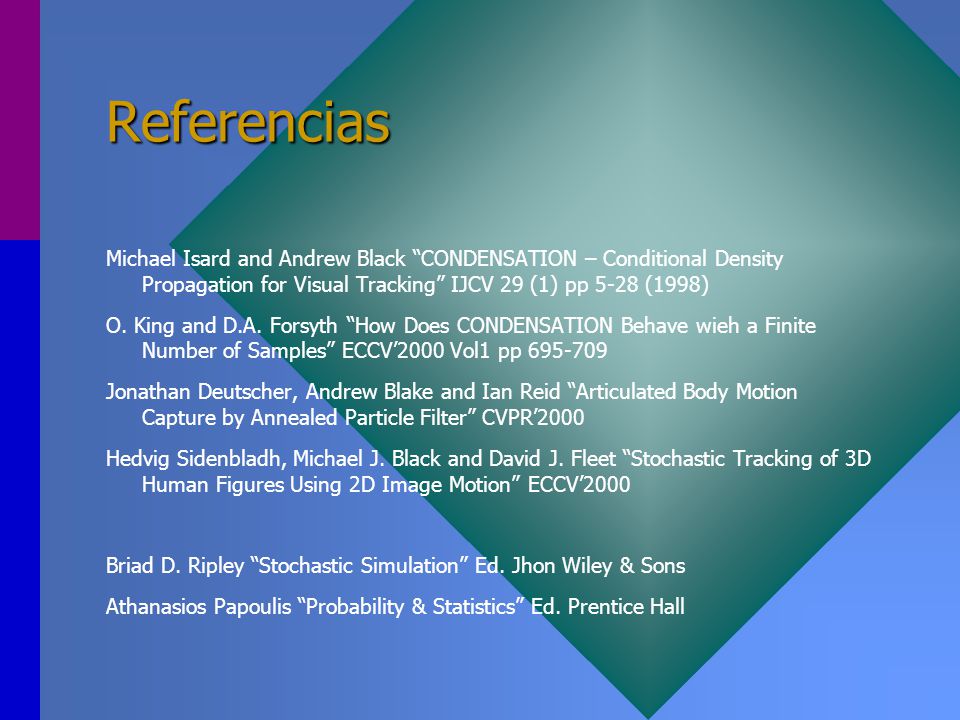

30 Referencias Michael Isard and Andrew Black “CONDENSATION – Conditional Density Propagation for Visual Tracking” IJCV 29 (1) pp 5-28 (1998) O. King and D.A. Forsyth “How Does CONDENSATION Behave wieh a Finite Number of Samples” ECCV’2000 Vol1 pp Jonathan Deutscher, Andrew Blake and Ian Reid “Articulated Body Motion Capture by Annealed Particle Filter” CVPR’2000 Hedvig Sidenbladh, Michael J. Black and David J. Fleet “Stochastic Tracking of 3D Human Figures Using 2D Image Motion” ECCV’2000 Briad D. Ripley “Stochastic Simulation” Ed. Jhon Wiley & Sons Athanasios Papoulis “Probability & Statistics” Ed. Prentice Hall
