RAÚL ANTONIO LOPARDO 2014 AGUA, AMBIENTE Y DESARROLLO EL DESAFÍO DE LA INGENIERÍA HIDRÁULICA.

Presentación del tema: "RAÚL ANTONIO LOPARDO 2014 AGUA, AMBIENTE Y DESARROLLO EL DESAFÍO DE LA INGENIERÍA HIDRÁULICA."— Transcripción de la presentación:

1 RAÚL ANTONIO LOPARDO 2014 AGUA, AMBIENTE Y DESARROLLO EL DESAFÍO DE LA INGENIERÍA HIDRÁULICA

2 El siglo XXI está destinado a ser el siglo del agua, bien natural escaso y vulnerable, elemento vital con distribución poco equilibrada, motivo de posible conflictos interprovinciales e internacionales, con determinante influencia en la calidad de vida.

3 El planeta azul…

4 Poona, India

5 ISLA DE BASURA EN EL OCÉANO PACÍFICO

6 El origen del conflicto no es posesión del agua Sin embargo, el uso del agua en la zona agrava el conflicto El 30/12/2012 prohiben bautismos en el Jordan

7 AGUA Y AMBIENTE Existe una muy fuerte interconexión entre agua y ambiente, por una parte, y agua y desarrollo, por la otra, ambas de características totalmente opuestas. Por lo tanto, el uso del agua para el desarrollo puede entrar en conflicto con la preservación del ambiente. La humanidad se encuentra entonces ante una encrucijada, pues el crecimiento de población exige más infraestructura e industrias para habitar, comer y beber, pero al mismo tiempo no tolera más que esas acciones degraden el ambiente.

8 RECURSOS HÍDRICOS PARA EL DESARROLLO SOSTENIBLE Los mayores esfuerzos de planificación deben centrarse en aspectos vinculados a alcanzar las medidas de mitigación adecuadas para poder construir las obras hidráulicas necesarias para el desarrollo de la Sociedad, evitando encerrarse en una especie de “SUBDESARROLLO SOSTENIBLE”.

9 DISPONIBILIDAD DE AGUA EN LA ARGENTINA OFERTA HÍDRICA MEDIA ANUAL: 22.500 m 3 /hab STRESS HÍDRICO (PNUD): < 1.500 m 3 /hab

10 REGIONES Húmeda > 800 mm/año Semiárida de 500 a 800 mm/año Árida < 500 mm/año DISPONIBILIDAD Y CLIMA

11 POBLACIÓN POR REGIONES  Húmeda: Densidad: 40hab/km 2 80% de la producción agropecuaria e industrial  Semiárida: Densidad 23 hab/km 2  Arida: Densidad 1,1 hab/km 2

12 BREVE DIAGNÓSTICO SOBRE RECURSOS HÍDRICOS ARGENTINOS Asimetría en la distribución espacial de los recursos hídricos Problemas de jurisdicción que alteran el posible estudio integrado de cuencas Crecimiento elevado de la población urbana Alrededor de la mitad de la población sin acceso a cloacas Baja utilización del potencial hidroeléctrico

13 PÉRDIDAS ECONÓMICASVÍCTIMAS FATALES Desastres naturales

14 Tomado de: Lopardo, R.A. "Foro Virtual en Recursos hídricos", Centro Argentino de Ingenieros, Buenos Aires, Argentina, www.cai.org.ar, 2002 www.cai.org.ar Se atribuye al estadista inglés Winston Churchill la célebre frase "los pueblos se acuerdan del agua sólo cuando les falta". Ello es parcialmente cierto, pues dependiendo de épocas y regiones es posible constatar la validez del concepto inverso, es decir que "los pueblos se acuerdan del agua cuando ya están inundados". Es particularmente importante señalar que cuando la inundación ya se ha producido, cuando nada es evitable, en el momento más crítico y doloroso del evento, la población casi exclusivamente requiere soluciones de carácter “asistiencialista”. En esos momentos la ingeniería ayuda relativamente poco y la planificación o la realización de obras específicas normalmente llega tarde.

15 IMAGEN NOAA-AVHRR-MAYO 1998 (Banda térmica) Fuente: INA-INTA-CONAE

16 INUNDACIONES RECIENTES EN CENTROS URBANOS

17

18 Delta del Paraná Año 2010

19 ESTRATEGIAS DE PROTECCIÓN CONTRA INUNDACIONES Para evitar o reducir los efectos perjudiciales de las inundaciones se deben tomar acciones de dos tipos: ESTRUCTURALES: obras hidráulicas y fluviales destinadas al manejo y control de crecidas NO ESTRUCTURALES: de carácter predictivo (servicios de alerta a poblaciones), de planificación territorial, planes de contingencias ante desastres extremos, difusión y educación a población, implementación de seguros, etc. Lopardo, R.A., Soeane, R. y Paoli, C.U., 2003. http://www.ancefn.org.ar/acciones/docs/agua/Agua_esp.pdf

20 AGUA Y SOCIEDAD: Tareas impostergables Superar la crisis de agua y saneamiento es uno de los primeros grandes desaf í os del siglo XXI Ello actuar í a como catalizador del progreso en salud p ú blica, educaci ó n y reducci ó n de la pobreza y fuente de dinamismo econ ó mico La inseguridad del agua viola principios fundamentales de la justicia social: Igualdad de la ciudadan í a (todos tienen los mismos derechos) El m í nimo social (todos deben acceder a recursos suficientes) Igualdad de oportunidades (conspira contra la educaci ó n ) Distribuci ó n justa (niveles de pobreza y enfermedades infantiles)

21 CRECIMIENTO DEL AGLOMERADO DEL GRAN BUENOS AIRES

22

23 Población urbana y rural en la Argentina

24 CRECIMIENTO SUBURBANO

25 How might education and outreach programs be designed for the Americas? Raúl Antonio LOPARDO Instituto Nacional del Agua ARGENTINA

26 En Argentina, el consumo de agua en promedio per cápita es estimado en 380 litros/persona/día, con un amplio rango de variación entre distintas provincias, desde un máximo de 654 l/persona/día en San Juan y un mínimo de 168 l/persona/día in La Pampa. En Argentina, el consumo de agua en promedio per cápita es estimado en 380 litros/persona/día, con un amplio rango de variación entre distintas provincias, desde un máximo de 654 l/persona/día en San Juan y un mínimo de 168 l/persona/día in La Pampa. COBERTURA EN AGUA Y SANEAMIENTO

27 Tipo de proveedor Nivel nacionalProvincialMunicipalTOTAL Sociedad Anónima Estatal 1809 Sociedad del estado 0325 Entidad Autárquica 011011 Ente Centralizado04377381 Sociedad Anónima Privada 071017 Cooperativa00639 Asociación Vecinal 00768 TOTAL12318061830 PROVEEDORES DE SERVICIOS DE AGUA POTABLE Y SANEAMIENTO EN ARGENTINA 1,830 proveen servicio de agua, de los que 365 servicios de saneamiento

28 En los tiempos en que no se conocía la existencia del aire, (“el viento era “el aliento de los dioses”) Empédocles (450 a. de C.)efectuó el primer experimento documentado de la historia, y demostró su existencia, utilizando el clepsidra o ladrón de agua En los tiempos en que no se conocía la existencia del aire, (“el viento era “el aliento de los dioses”) Empédocles (450 a. de C.) efectuó el primer experimento documentado de la historia, y demostró su existencia, utilizando el clepsidra o ladrón de agua Pensó que “el aire tenía que ser una materia tan finamente dividida que era imposible verla” Pensó que “el aire tenía que ser una materia tan finamente dividida que era imposible verla” Empédocles descubrió lo invisible AGUA E HIDRÁULICA EXPERIMENTAL

29 FIN DE LA EDAD MEDIA 1453 Toma de Constantinopla por los turcos (caída del imperio romano de Oriente) 1492 “Descubrimiento” de América 1452 Nacimiento de Leonardo Da Vinci

30 Leonardo Da Vinci Tratado del movimiento del agua (Códice de Madrid)

31 ENERGÍA HIDROELÉCTRICA Sigue siendo aún la única energía renovable, “limpia”, de utilización masiva, capaz de generar y almacenar energía para su uso en los momentos en que es necesaria

32 Verificación prototipo-modelo de las obras de desvío del río Uruguay en Salto Grande (Argentina-Uruguay) Ejemplo de complementación entre laboratorio de hidráulica y empresa constructora

33 Verificación prototipo- modelo de la operación de cierre del río Limay en Piedra del Águila

34 Modelo de Yacyretá: cierre del brazo principal por “normal dump method” Cierre del Brazo Principal del Paraná en Yacyretá (Argentina- Uruguay)

35

36 FLUJOS MACROTURBULENTOS EN DISIPADORES DE ENERGÍA

37

38

39 Presa de Salto Grande (Argentina-Uruguay), río Uruguay

40 PRESIONES FLUCTUANTES EN EL CUENCO DISIPADOR DE SALTO GRANDE

41 Glen Canyon Dam aliviadero izquierdo fotografía de 1983 erosión de 11m de profundidad en túnel de 9 m de diámetro

42 Presa de Alicura, río Limay, Patagonia Argentina Aireación anticavitatoria en flujos de alta velocidad

43 Aireación en vertederos de baja caída (presa de Yacyretá)

44 Presa de Yacyretá: cuenco amortiguador del vertedero del Brazo Principal

45

46 Difusión de contaminantes en el embalse de Yacyretá MODELOS MATEMÁTICOS Tercer juego de esclusas del Canal de Panamá

47 El modelo hidrodinámico 2D se basó en el código HIDROBID II, desarrollado en el INA. Fue validado a partir de los resultados de la modelación física realizada por la ACP y las líneas de corriente en elementos del sistema hidráulico obtenidas con un modelo 3D

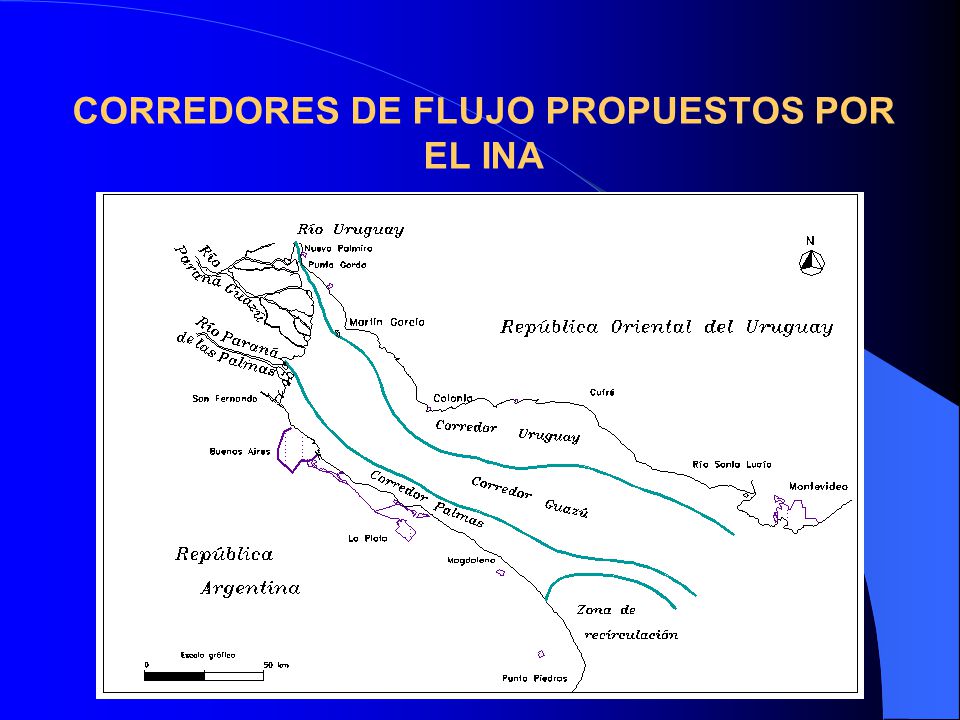

48 CORREDORES DE FLUJO PROPUESTOS POR EL INA

49 IMAGEN SATELITAL DE 2003 (Imagen MODIS, 26-Ene-03)

50 INGENIERÍA Y COMUNICACIÓN SOCIAL Uno de los graves problemas que enfrenta hoy la Ingeniería corresponde a la adecuada difusión de sus logros en relación con los requerimientos de la Sociedad. El Ingeniero Hidráulico es sistemáticamente observado con precaución por parte de los medios masivos de información, que lo consideran dependiente de un cliente todopoderoso que atenta contra el resto de la población. Su opinión es permanentemente puesta en tela de juicio por profesionales de otras disciplinas, los propios periodistas y supuestos idóneos. Sin embargo, debe reconocerse que existe una falla del ingeniero en su capacidad de difundir a los medios en tiempo y forma los alcances, beneficios y eventuales problemas de sus proyectos.

51 CONCLUSIÓN La formación del ingeniero no sólo debe centrarse en la excelencia científica y tecnológica para elaborar sus proyectos sino que se tendrá que buscar la metodología adecuada para hacer esos proyectos accesibles y creíbles para la Sociedad, en una difícil confrontación con entidades enfocadas hacia el fundamentalismo ecologista y los poderes mediáticos. Formar especialistas para el verdadero desarrollo y el mejoramiento de la calidad de vida es una ineludible contribución a la conservación del ambiente, pues tal como lo expresara Indira Ghandi “el peor impacto ambiental es la pobreza”.

52 GRACIAS POR VUESTRA PACIENCIA FIN
