PROTECCIÓN RADIOLÓGICA EN RADIOTERAPIA

Presentación del tema: "PROTECCIÓN RADIOLÓGICA EN RADIOTERAPIA"— Transcripción de la presentación:

1 PROTECCIÓN RADIOLÓGICA EN RADIOTERAPIA
Part No...., Module No....Lesson No Module title PROTECCIÓN RADIOLÓGICA EN RADIOTERAPIA Parte 2. Física de las Radiaciones CLASE PRÁCTICA IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

2 Part No...., Module No....Lesson No

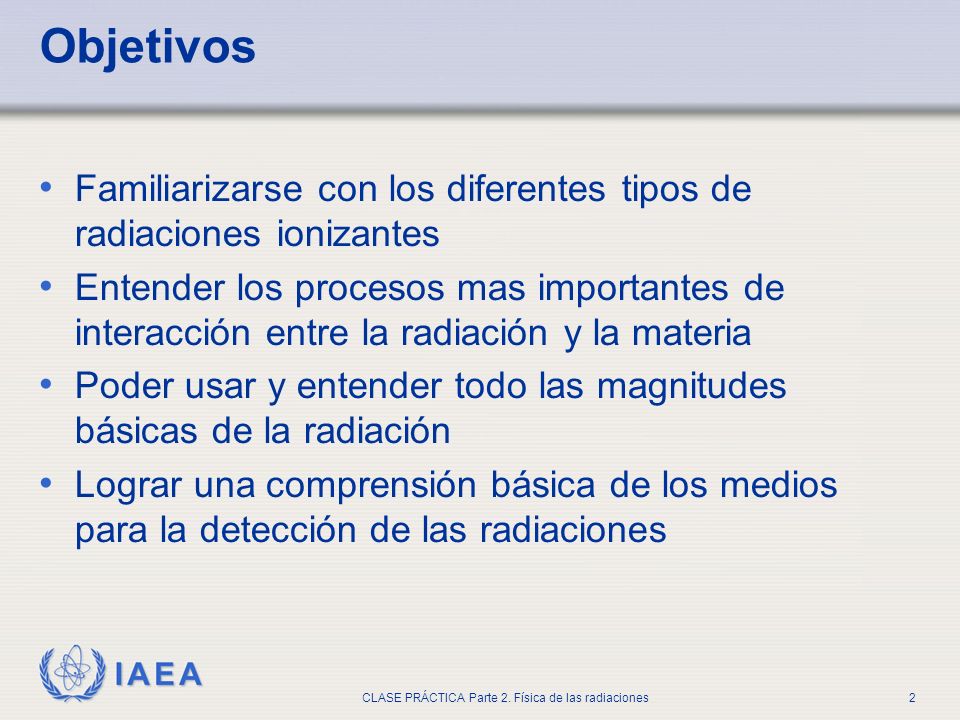

Module title Objetivos Familiarizarse con los diferentes tipos de radiaciones ionizantes Entender los procesos mas importantes de interacción entre la radiación y la materia Poder usar y entender todo las magnitudes básicas de la radiación Lograr una comprensión básica de los medios para la detección de las radiaciones IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

3 Parte 2: Física de las Radiaciones
Part No...., Module No....Lesson No Module title Parte 2: Física de las Radiaciones Práctica 2 Atenuación/Blindaje IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

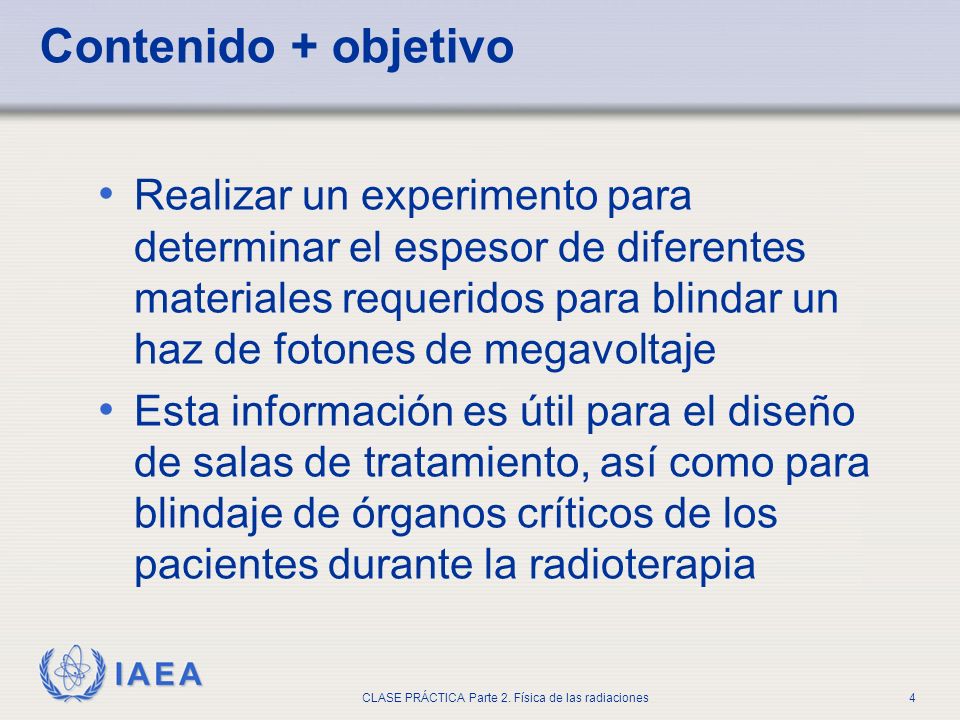

4 Part No...., Module No....Lesson No
Module title Contenido + objetivo Realizar un experimento para determinar el espesor de diferentes materiales requeridos para blindar un haz de fotones de megavoltaje Esta información es útil para el diseño de salas de tratamiento, así como para blindaje de órganos críticos de los pacientes durante la radioterapia IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

5 Cuál es el equipamiento mínimo necesario?

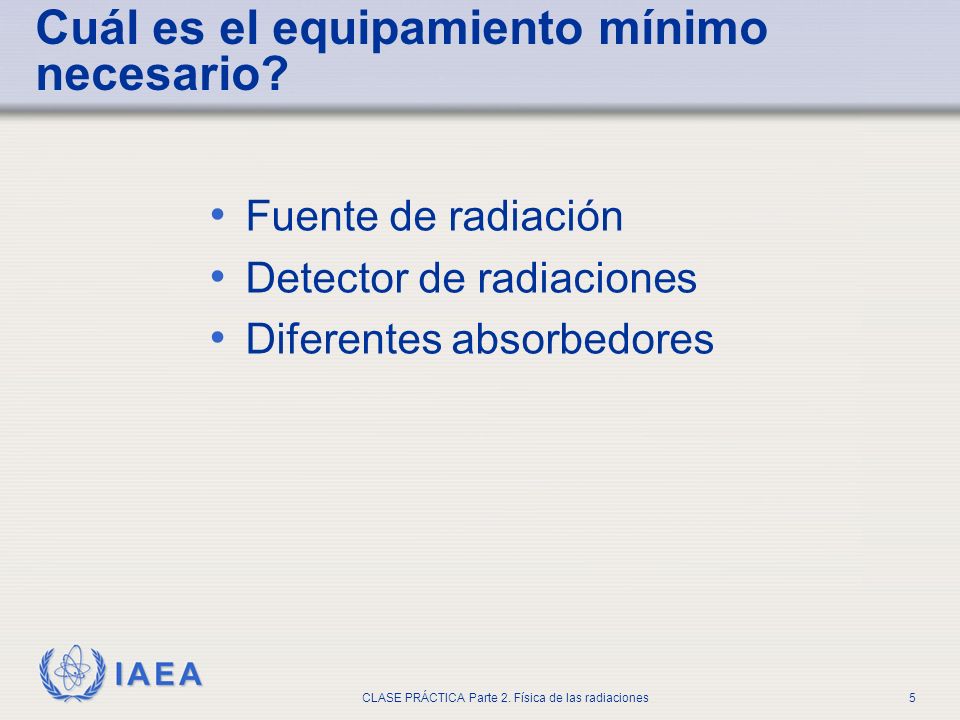

Part No...., Module No....Lesson No Cuál es el equipamiento mínimo necesario? Module title Fuente de radiación Detector de radiaciones Diferentes absorbedores IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

6 Part No...., Module No....Lesson No

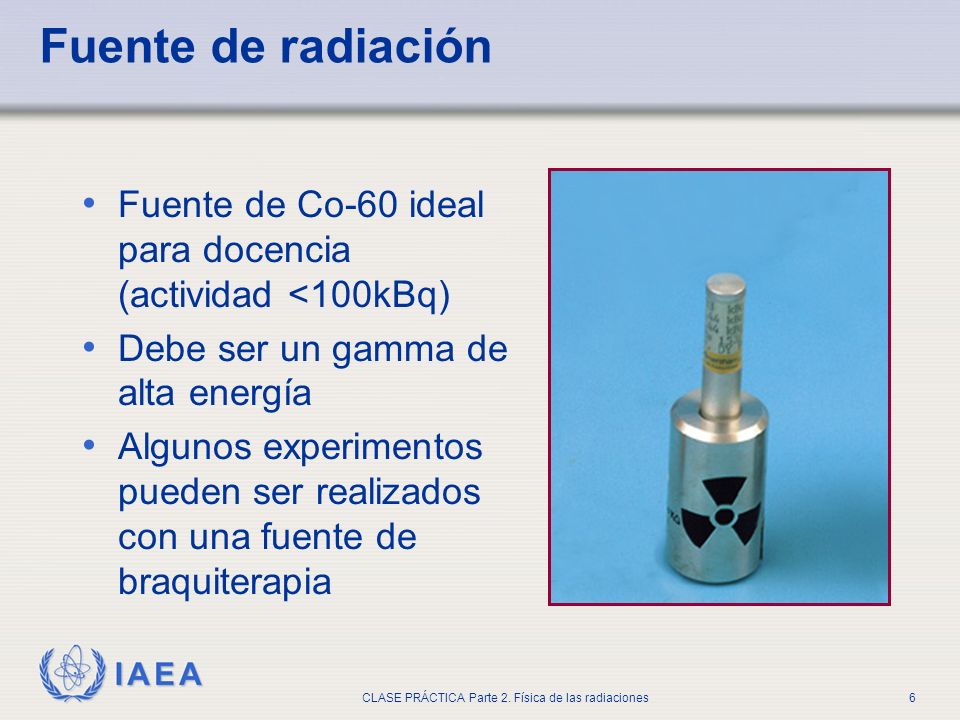

Module title Fuente de radiación Fuente de Co-60 ideal para docencia (actividad <100kBq) Debe ser un gamma de alta energía Algunos experimentos pueden ser realizados con una fuente de braquiterapia IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

7 Part No...., Module No....Lesson No

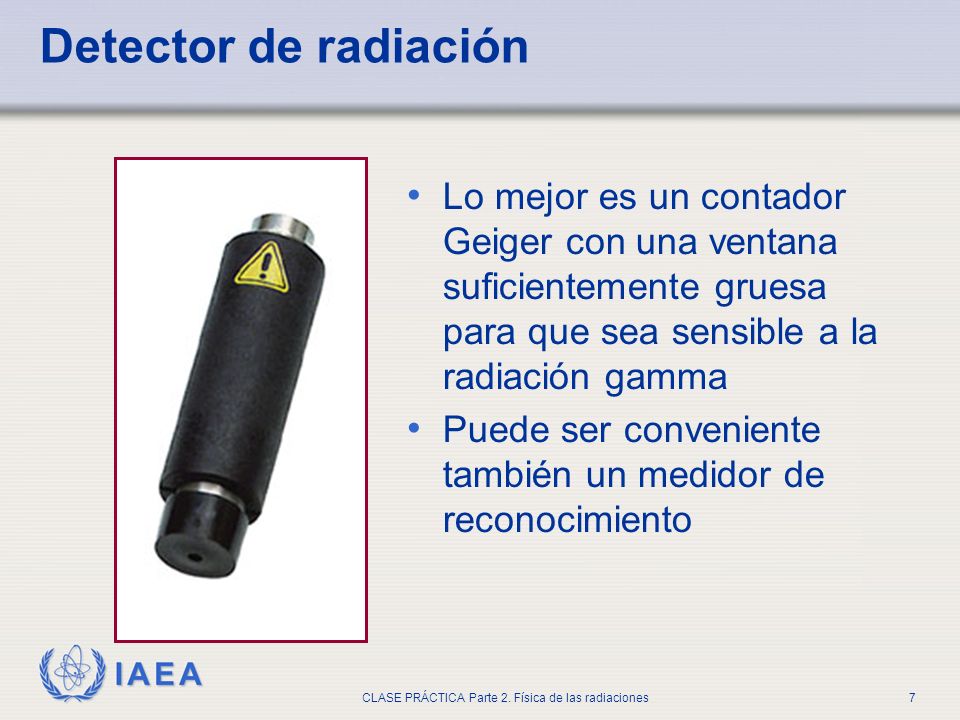

Module title Detector de radiación Lo mejor es un contador Geiger con una ventana suficientemente gruesa para que sea sensible a la radiación gamma Puede ser conveniente también un medidor de reconocimiento IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

8 Conjunto de absorbentes
Part No...., Module No....Lesson No Module title Conjunto de absorbentes Diferentes materiales – para Co-60 se requiere plomo con un espesor superior a algunos cm IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

9 Configuracion experimental
Part No...., Module No....Lesson No Module title Configuracion experimental Colimador Detector Fuente Diferentes adsorbentes IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

10 Se observa reducción en la lectura del detector con
Part No...., Module No....Lesson No Module title Se observa reducción en la lectura del detector con Material absorbente Espesor del absorbente Peso del absorbente Distancia del absorbente a la fuente y al detector Colimador/tamaño del campo IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

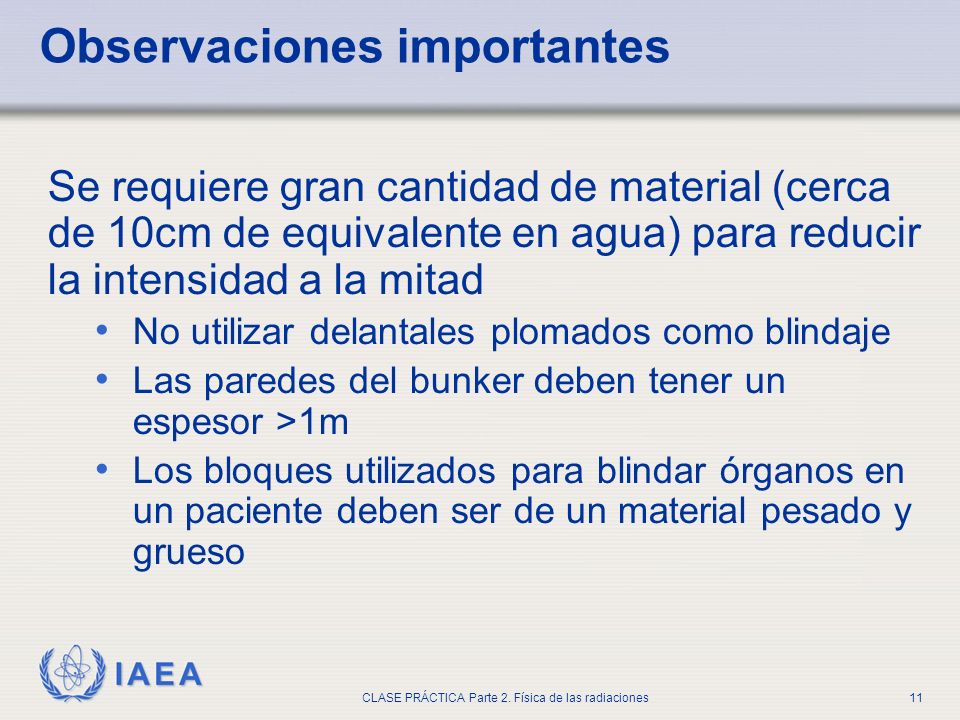

11 Observaciones importantes
Part No...., Module No....Lesson No Module title Observaciones importantes Se requiere gran cantidad de material (cerca de 10cm de equivalente en agua) para reducir la intensidad a la mitad No utilizar delantales plomados como blindaje Las paredes del bunker deben tener un espesor >1m Los bloques utilizados para blindar órganos en un paciente deben ser de un material pesado y grueso IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

12 Part No...., Module No....Lesson No

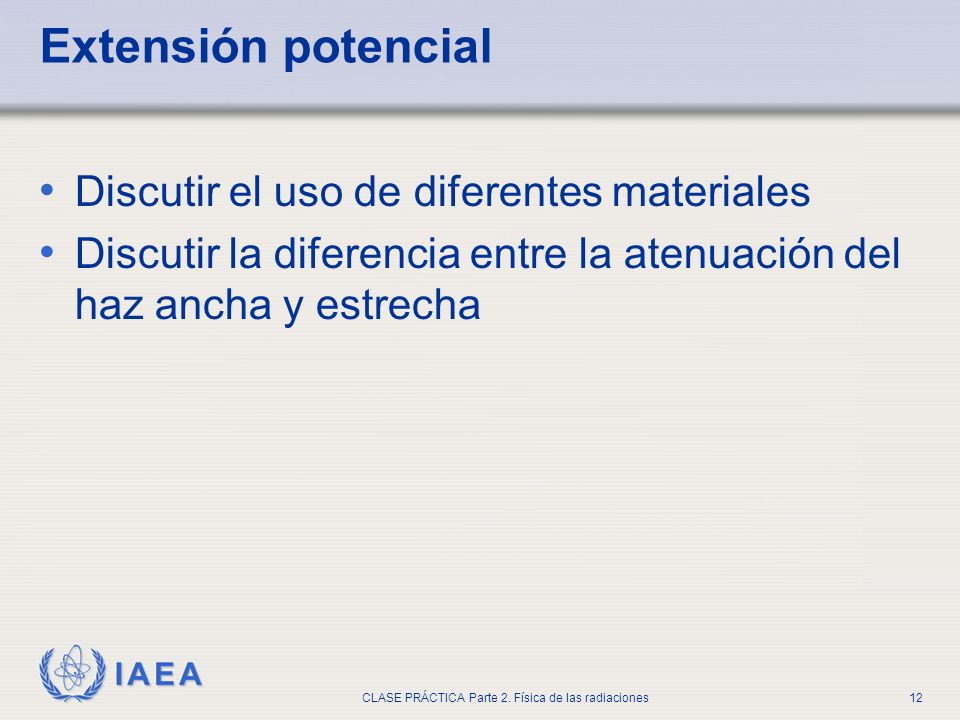

Module title Extensión potencial Discutir el uso de diferentes materiales Discutir la diferencia entre la atenuación del haz ancha y estrecha IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

13 Part No...., Module No....Lesson No
Module title ¿Preguntas? Comencemos... IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources

14 Part No...., Module No....Lesson No

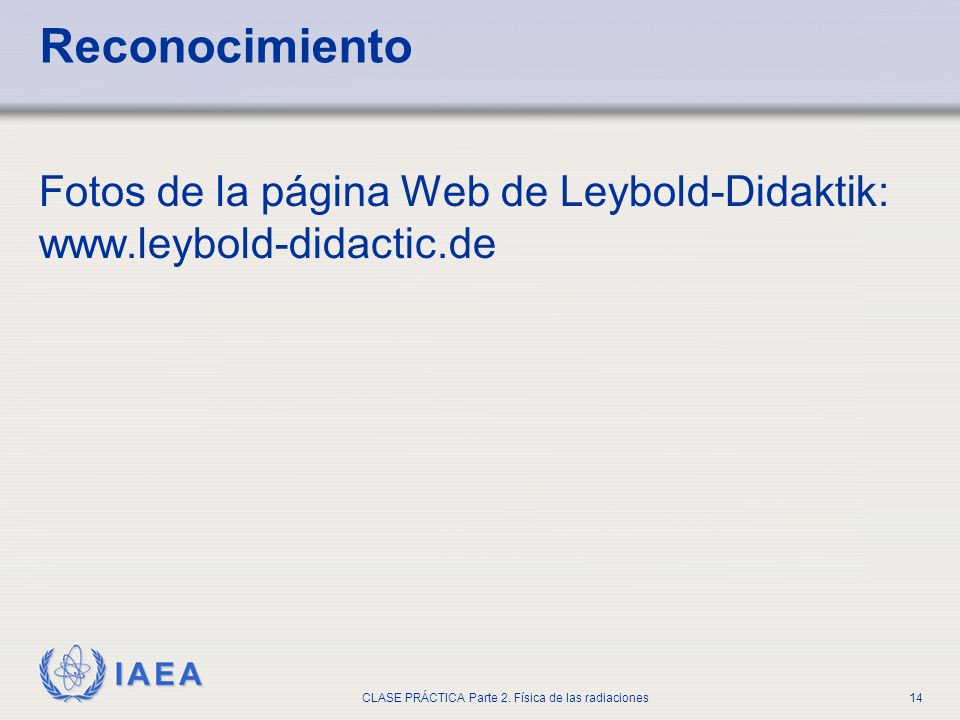

Module title Reconocimiento Fotos de la página Web de Leybold-Didaktik: IAEA Post Graduate Educational Course in Radiation Protection and Safe Use of Radiation Sources
