1
Configuración y requerimientos de AxiomV ™ SQL Server ™ ACCESS CONTROL SOLUTIONS Since 1995
2
Requerimientos RequerimientoDescripción Sistema Operativo Microsoft Windows 2000, XP, o 2003 Server ProcesadorPentium IV 1.0GHz Memoria RAM512Mb Disco Duro1Gb (Instalación), 10Gb (para correr) RequerimientoDescripción Sistema Operativo Microsoft Windows 2000, XP, o 2003 Server ProcesadorPentium IV 1.0GHz Memoria RAM512Mb Disco Duro50Mb (para correr) Servidor Cliente
3
Versión Software: 5.2.13 R3 con Service Pack 4d Firmware: NC-100: 7.20 RC-2: 35 IOC-16: 40 (Próximamente) Versión
4
Antes de instalar Instlación Asegurarse que los servicios de red estén corriendo Asegurarse que todo el hardware esté correctamente instalado Que el computador en donde se vaya a insalar el software cumpla con los requerimientos descritos en la tabla Revise el documento TB49_AxiomV Install-Unistal.pdfTB49_AxiomV Install-Unistal.pdf AL teminar la instalación corra la última actualización disponible Al instalar el cliente instale la misma versión que la instalada en el servidor Una vez instalado se recomienda sacar un backup inmediatamente y almacenarlo en un lugar seguro
5
Instalación del Servidor de Axiom V ™ Instlación
6
setup.exe Instalación
7
setup.exe
8

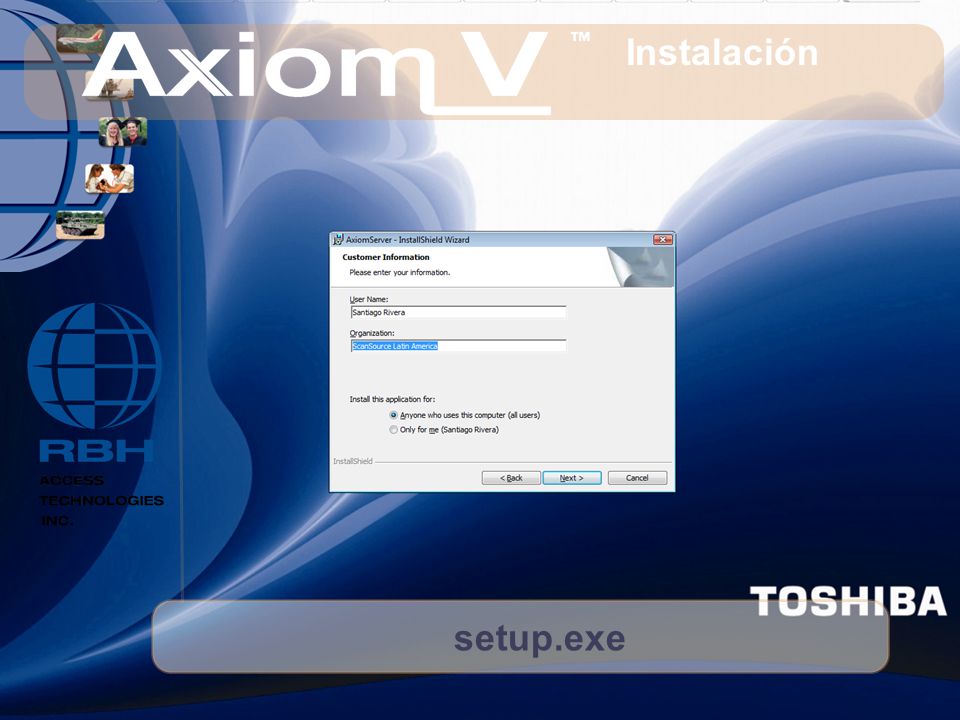

setup.exe
9
setup.exe
10
setup.exe
11
setup.exe
12
setup.exe
13
setup.exe
14
setup.exe
15
setup.exe
16
setup.exe
17
setup.exe
18
setup.exe
19
Desinstalar
20
Actualízate Actualizaciones Para actualizar Axiom V simplemente se debe correr el ejecutable que la fábrica provea para actualización
21
Así es Axiom V Así es el software AxiomV™ parmite gerenciar y monitorear todas sus necesidades de control de acceso desde su computador (autonomamente o sobre una red). La pantalla de cliente se puede configurar de la forma que mejor le acomode al usuario. Por lo tanto AxiomV™ puede verse diferente en diferentes máquinas.
22
Control de acceso Conceptos Método por el cual se controla el acceso a un área restringida
23
Nivel de acceso Conceptos Cada tarjetahabiente tendrá un nivel de acceso asignado. Éste determinará a que puntos de acceso podrá ingresar y a que horas
24
Punto de acceso Conceptos Es un punto de entrada o salida, como una puerta, un molinete, torniquete ó talanquera controlado y monitoreado por AxiomV™
25
Antipassback (APB) Conceptos Es una función de Axiom V™ que previene el mal uso de una tarjeta agregando ciertas restricciones. Cuando esta función es habilitada los tarjetahabientes tienen prohibido entrar más de una vez a un misma área sin haber salido. Cada tarjetahabiente registrado en la base de datos de Axiom V™ tiene dos campos para seguimiento de área, uno para la última área de APB y otro para la actual.
26
Tipos de Antipassback SW Suave: Es aquel que genera un reporte de “Violación de APB” pero permite el ingreso Duro: Es aquel que reporta la violación y no permite acceder al sitio Temporizado: Al temporizar el APB el área del tarjetahabiente será reiniciada después de un periodo programado que puede ir de 1a 127 minutos/segundos
27
APB de Lectora SW Para una lectora de APB, el Área de Entrada de la lectora en el registro de configuración del Punto de Acceso es comparada con el Área Actual del tarjetahabiente. Si concuerdan, existirá una violación de APB de Lectora. En resumen el APB de lectora concierne solo al área dentro del cual el tarjetahabiente se está moviendo y restringe al tarjetahabiente de reingresar en esa área si no se registra antes en otra área.
28
APB de Área SW El APB de Área es mucho más restrictivo que el de lectora. Adicional a las funciones del APB de Lectora, el sistema también chequea el área de salida en el registro de punto de acceso. El primer sistema revisa que el Área de Entrada y el Área Actual no sean las mismas. Luego el sistema revisa para ver si el Área de Salida y el Área Actual son las mismas. Habrá una violación de APB si alguna de estas verificaciones concuerda. En resumen el APB de Área revisa no solo si el tarjetahabiente está intentando entrar a una área que ya entró sino que también revisa si éste está tratando de dejar un área a la que no ha entrado. Este tipo de aplicación se usa más que todo cuando se tienen áreas dentro de áreas
29
Área SW Es un espacio físico predefinido como una oficina, una bodega o una bóveda que tengan lector a la entrada y salida.
30

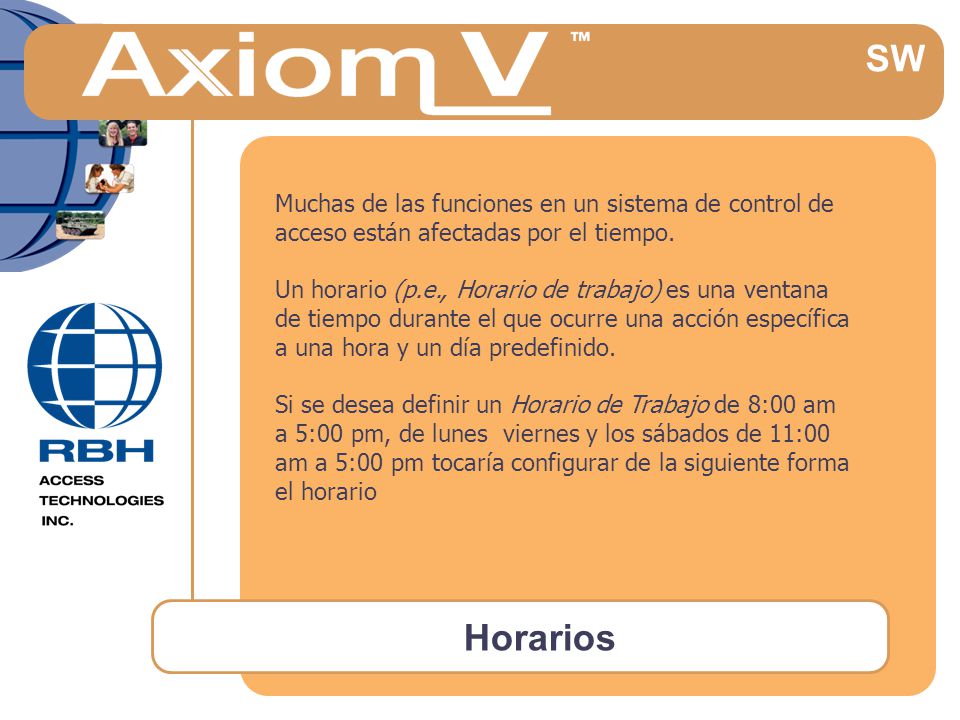

Horarios SW Muchas de las funciones en un sistema de control de acceso están afectadas por el tiempo. Un horario (p.e., Horario de trabajo) es una ventana de tiempo durante el que ocurre una acción específica a una hora y un día predefinido. Si se desea definir un Horario de Trabajo de 8:00 am a 5:00 pm, de lunes viernes y los sábados de 11:00 am a 5:00 pm tocaría configurar de la siguiente forma el horario
31
Horarios SW
32
Pantalla de usuario La pantalla de usuario puede ser dividida en 5 áreas 1. Menús y barra de herramientas 2. Selector de módulo 3. Barra de estado 4. Visor de eventos 5. Ventana de estado del sistema
33
Menús y barra de herramientas SW
34
Visor de eventos
35
Panel de estatus
36
Visor de dispositivos Según lo que se seleccione en el panel de estatusesta ventana va a mostrar redes, los NC-100 del sistema, los RC-2, puntos de acceso, entradas y salidas digitales, etc.
37
Pasos para configurar una red con un NC-100 y un RC-2 SW
38
Pasos para configurar una red con un NC-100 y un RC-2
39
Pasos para configurar una red con un NC-100 y un RC-2
40
Pasos para configurar una red con un NC-100 y un RC-2
41
Pasos para configurar una red con un NC-100 y un RC-2
42
Pasos para configurar una red con un NC-100 y un RC-2
43
Pasos para configurar una red con un NC-100 y un RC-2
44
Pasos para configurar una red con un NC-100 y un RC-2
45
Pasos para crear una tarjeta
46
Pasos para crear una tarjeta
47
Pasos para crear una tarjeta
48
Pasos para crear una tarjeta
49
Pasos para crear una tarjeta
50

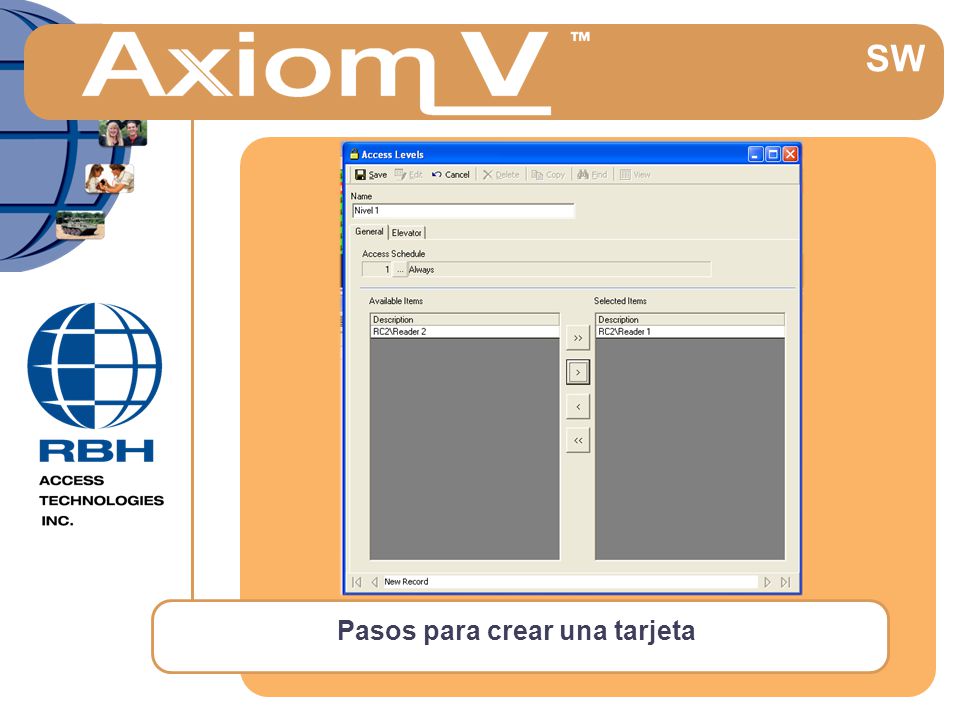

Pasos para crear una tarjeta
51
Pasos para crear una tarjeta
