1 RIESGO MECANICO

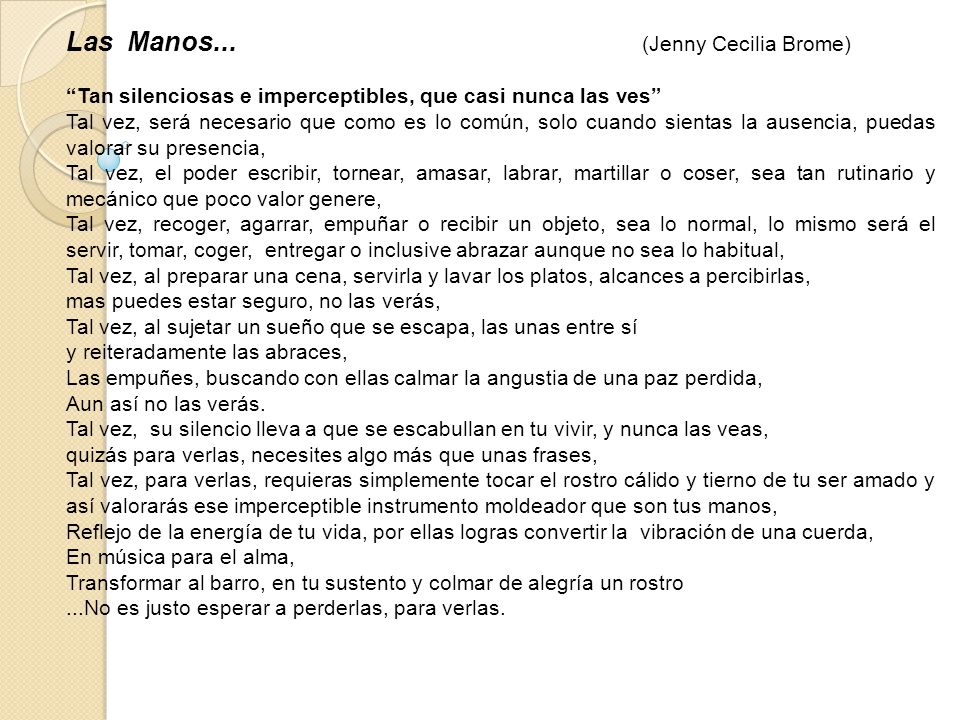

2 Las Manos... (Jenny Cecilia Brome)
“Tan silenciosas e imperceptibles, que casi nunca las ves” Tal vez, será necesario que como es lo común, solo cuando sientas la ausencia, puedas valorar su presencia, Tal vez, el poder escribir, tornear, amasar, labrar, martillar o coser, sea tan rutinario y mecánico que poco valor genere, Tal vez, recoger, agarrar, empuñar o recibir un objeto, sea lo normal, lo mismo será el servir, tomar, coger, entregar o inclusive abrazar aunque no sea lo habitual, Tal vez, al preparar una cena, servirla y lavar los platos, alcances a percibirlas, mas puedes estar seguro, no las verás, Tal vez, al sujetar un sueño que se escapa, las unas entre sí y reiteradamente las abraces, Las empuñes, buscando con ellas calmar la angustia de una paz perdida, Aun así no las verás. Tal vez, su silencio lleva a que se escabullan en tu vivir, y nunca las veas, quizás para verlas, necesites algo más que unas frases, Tal vez, para verlas, requieras simplemente tocar el rostro cálido y tierno de tu ser amado y así valorarás ese imperceptible instrumento moldeador que son tus manos, Reflejo de la energía de tu vida, por ellas logras convertir la vibración de una cuerda, En música para el alma, Transformar al barro, en tu sustento y colmar de alegría un rostro ...No es justo esperar a perderlas, para verlas.

3 LEGISLACIÒN ARTÍCULO 267 DE LA RESOLUCIÓN 2400 DE 1979: Los órganos móviles de las máquinas, motores, transmisiones, la. piezas saliente y cualquier otro elemento o dispositivo mecánico que presente peligro para los trabajadores, deberán ser provistos de la adecuada protección por medio de guardas metálicas o resguardos de tela metálica que encierre estas partes expuestas a riesgos de accidente. PARAGRAFO. Los engranajes, siempre que ofrezcan peligro, deberán estar protegidos convenientemente, y estas protecciones deberán disponer en tal forma que, sin necesidad de levantarlas, permitan el engrasado. Las transmisiones por tornillo sin fin, cremallera, cadena o rueda dentada, y similares deberán protegerse adecuadamente.

4 ARTÍCULO 202, 203, DE LA RESOLUCIÓN 2400 DE 1979:

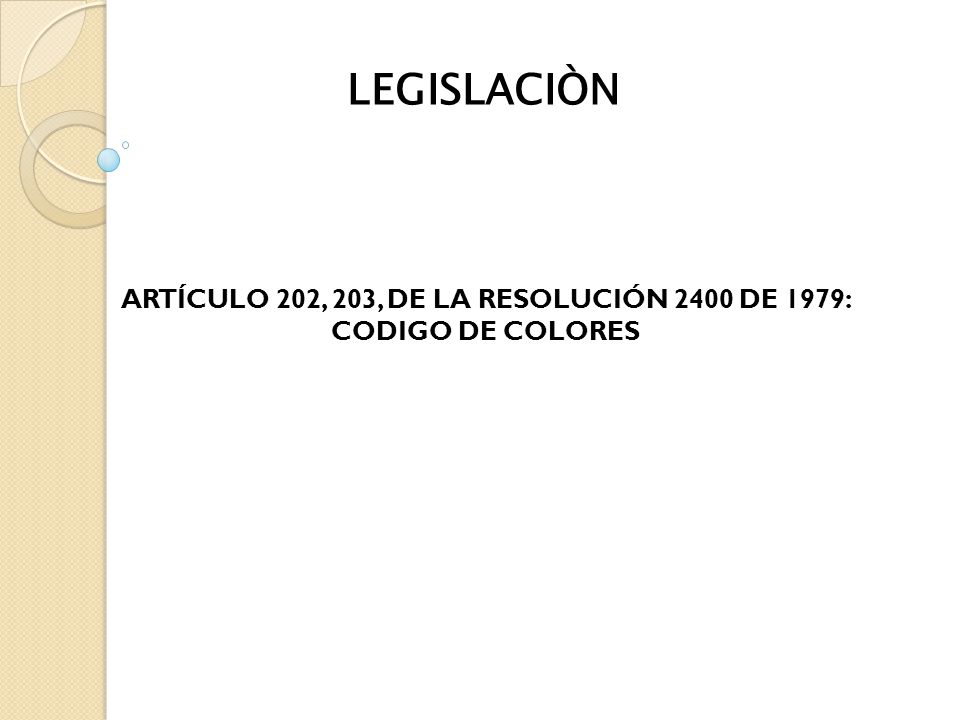

LEGISLACIÒN ARTÍCULO 202, 203, DE LA RESOLUCIÓN 2400 DE 1979: CODIGO DE COLORES

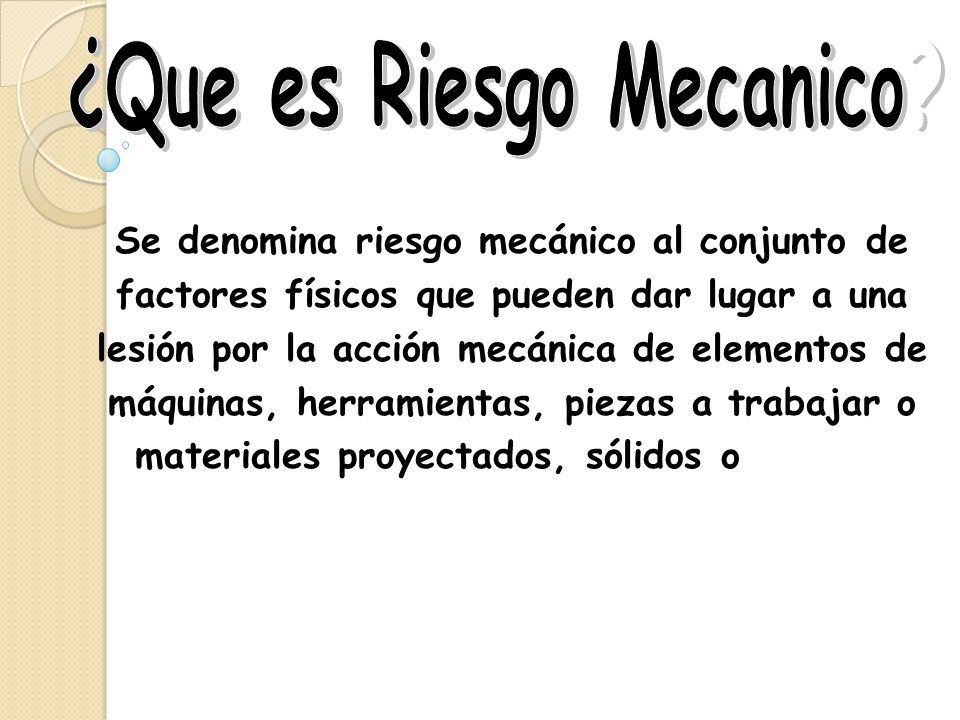

5 ¿Que es Riesgo Mecanico?
Se denomina riesgo mecánico al conjunto de factores físicos que pueden dar lugar a una lesión por la acción mecánica de elementos de máquinas, herramientas, piezas a trabajar o materiales proyectados, sólidos o fluidos.

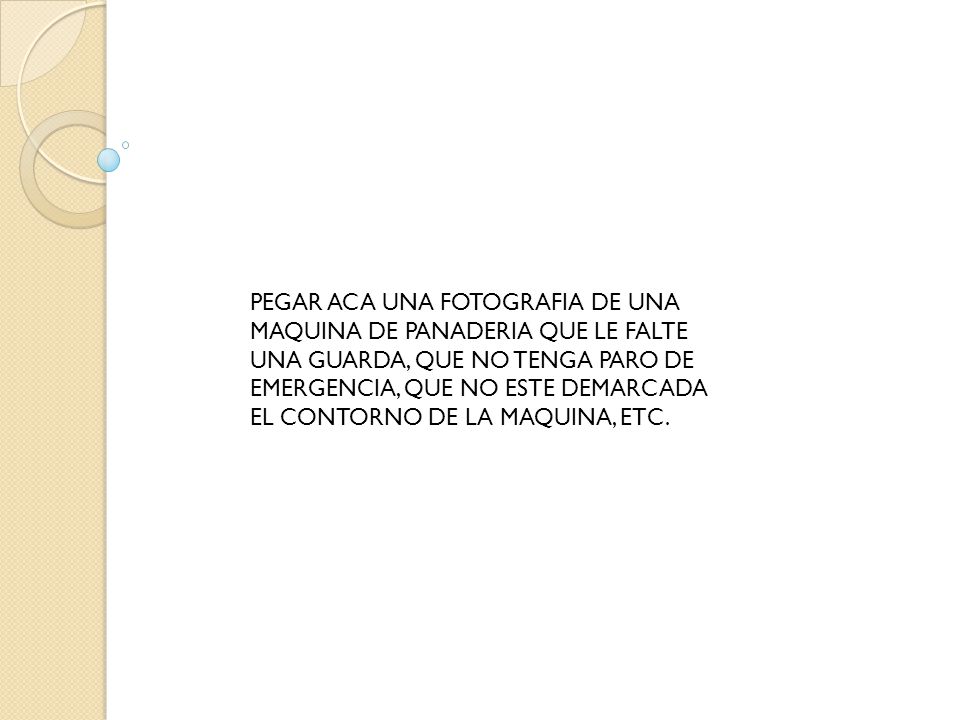

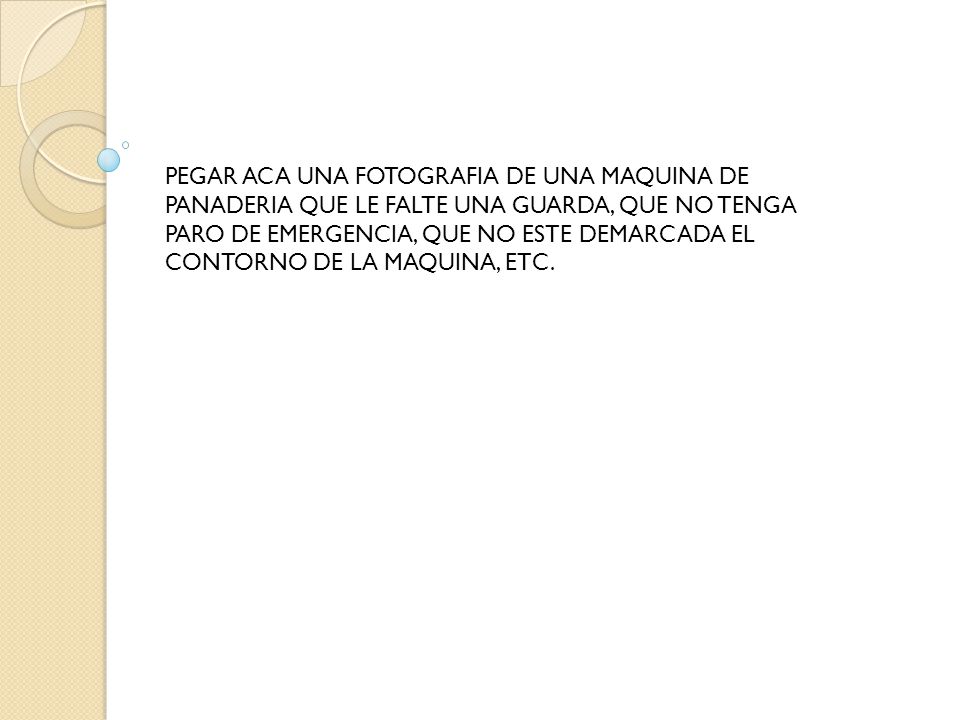

6 PEGAR ACA UNA FOTOGRAFIA DE UNA MAQUINA DE PANADERIA QUE LE FALTE UNA GUARDA, QUE NO TENGA PARO DE EMERGENCIA, QUE NO ESTE DEMARCADA EL CONTORNO DE LA MAQUINA, ETC.

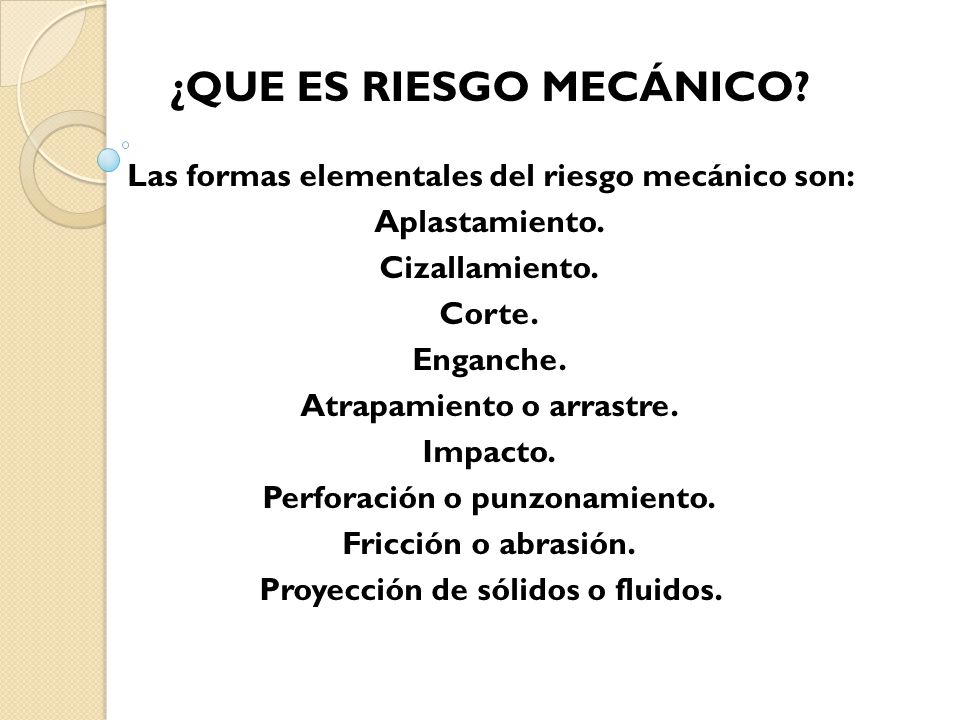

7 ¿QUE ES RIESGO MECÁNICO?
Las formas elementales del riesgo mecánico son: Aplastamiento. Cizallamiento. Corte. Enganche. Atrapamiento o arrastre. Impacto. Perforación o punzonamiento. Fricción o abrasión. Proyección de sólidos o fluidos.

8 PEGAR ACA UNA FOTOGRAFIA DE UNA MAQUINA DE PANADERIA QUE LE FALTE UNA GUARDA, QUE NO TENGA PARO DE EMERGENCIA, QUE NO ESTE DEMARCADA EL CONTORNO DE LA MAQUINA, ETC.

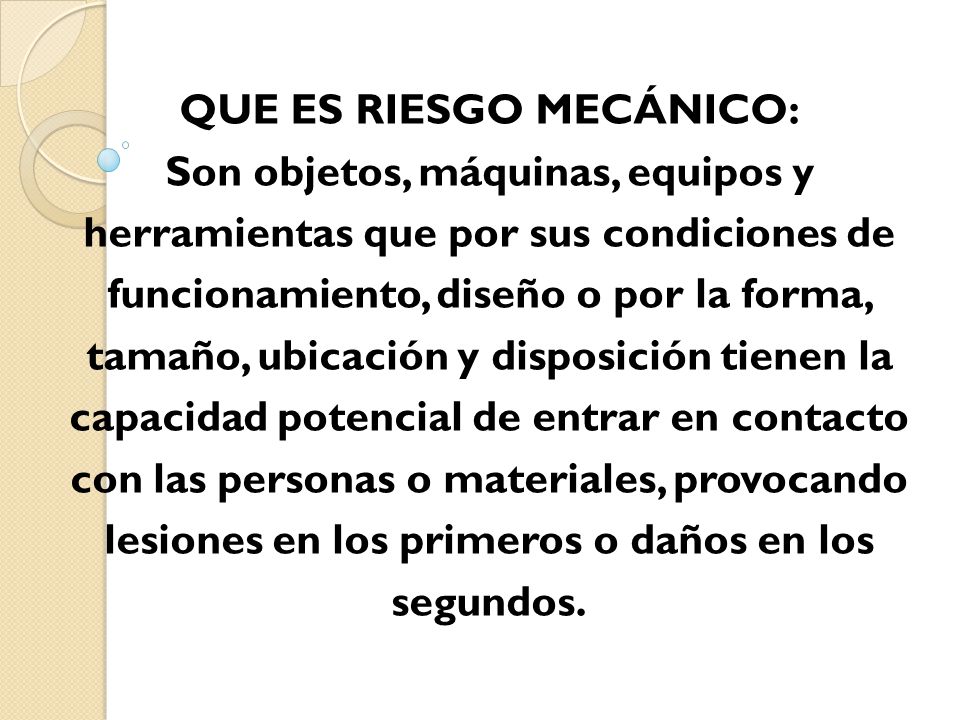

9 QUE ES RIESGO MECÁNICO:
Son objetos, máquinas, equipos y herramientas que por sus condiciones de funcionamiento, diseño o por la forma, tamaño, ubicación y disposición tienen la capacidad potencial de entrar en contacto con las personas o materiales, provocando lesiones en los primeros o daños en los segundos.

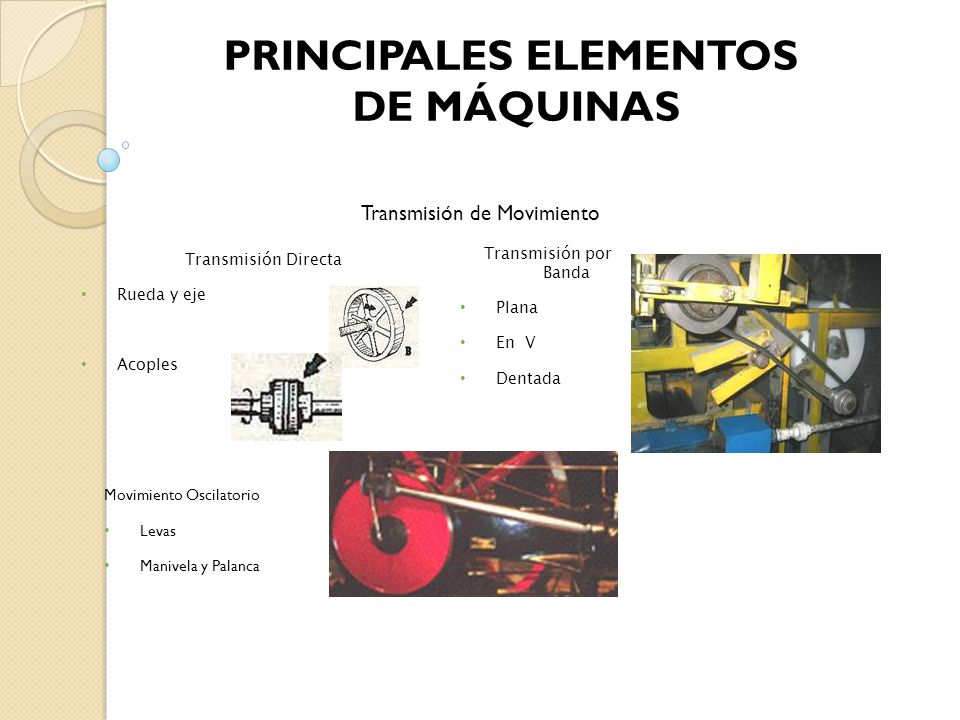

10 PRINCIPALES ELEMENTOS DE MÁQUINAS
Transmisión de Movimiento Transmisión por Banda Plana En V Dentada Transmisión Directa Rueda y eje Acoples Movimiento Oscilatorio Levas Manivela y Palanca

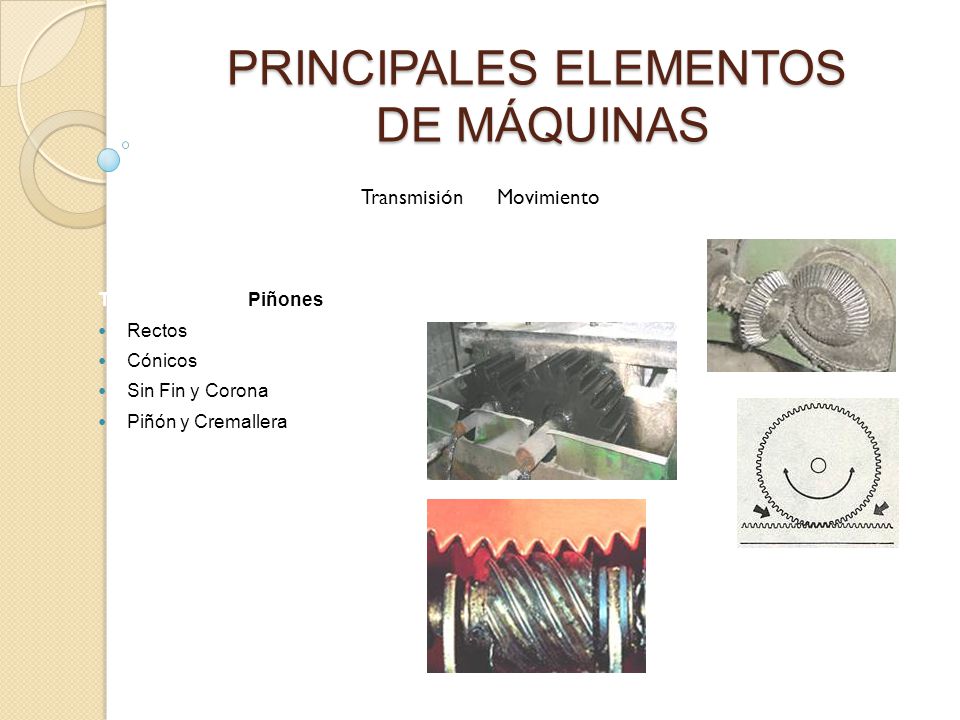

11 PRINCIPALES ELEMENTOS DE MÁQUINAS
Transmisión de Movimiento Transmisión por Piñones Rectos Cónicos Sin Fin y Corona Piñón y Cremallera

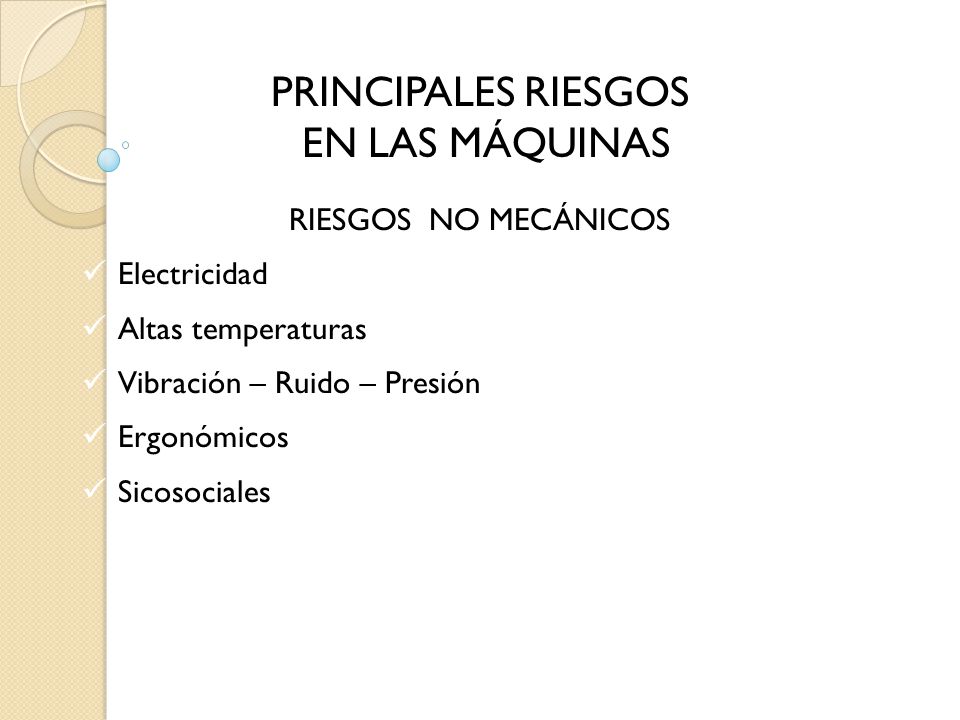

12 PRINCIPALES RIESGOS EN LAS MÁQUINAS
RIESGOS NO MECÁNICOS Electricidad Altas temperaturas Vibración – Ruido – Presión Ergonómicos Sicosociales

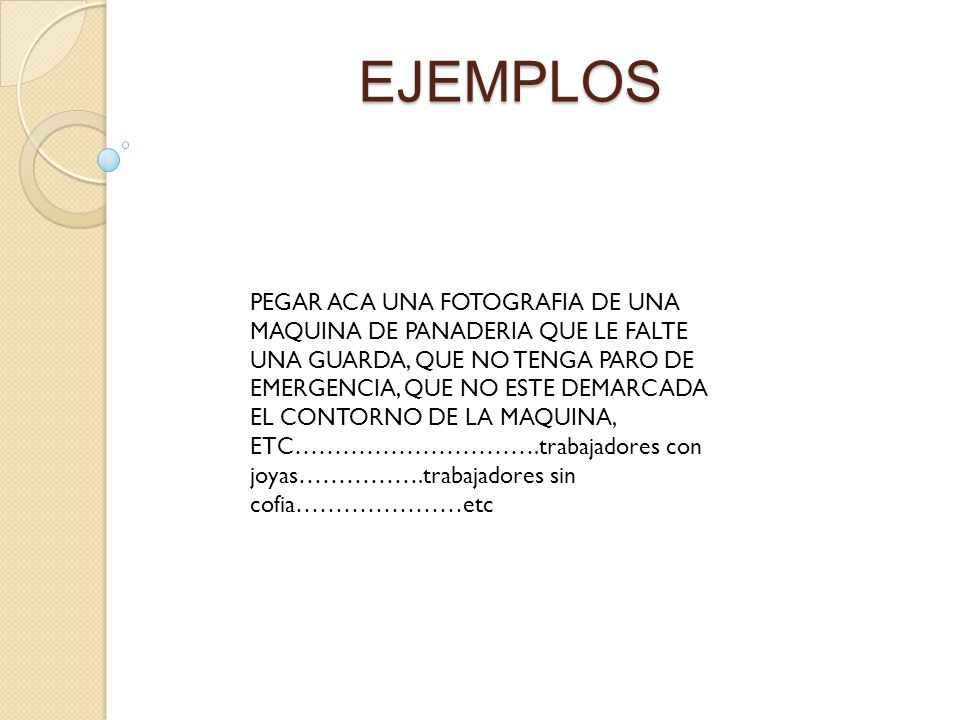

13 EJEMPLOS PEGAR ACA UNA FOTOGRAFIA DE UNA MAQUINA DE PANADERIA QUE LE FALTE UNA GUARDA, QUE NO TENGA PARO DE EMERGENCIA, QUE NO ESTE DEMARCADA EL CONTORNO DE LA MAQUINA, ETC………………………….trabajadores con joyas…………….trabajadores sin cofia…………………etc

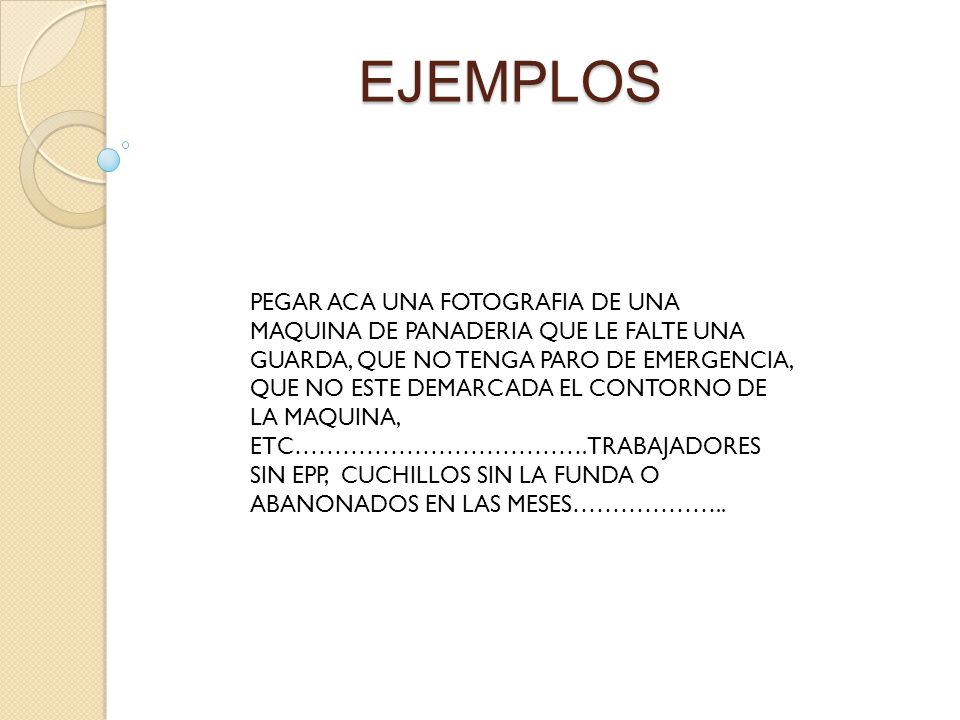

14 EJEMPLOS PEGAR ACA UNA FOTOGRAFIA DE UNA MAQUINA DE PANADERIA QUE LE FALTE UNA GUARDA, QUE NO TENGA PARO DE EMERGENCIA, QUE NO ESTE DEMARCADA EL CONTORNO DE LA MAQUINA, ETC……………………………….TRABAJADORES SIN EPP, CUCHILLOS SIN LA FUNDA O ABANONADOS EN LAS MESES………………..

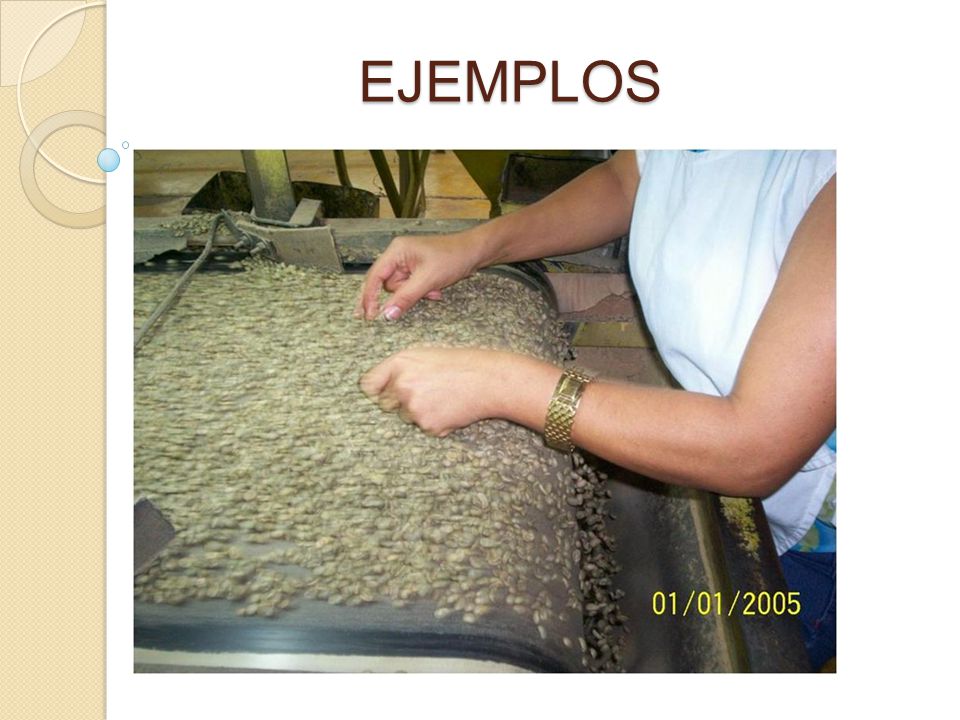

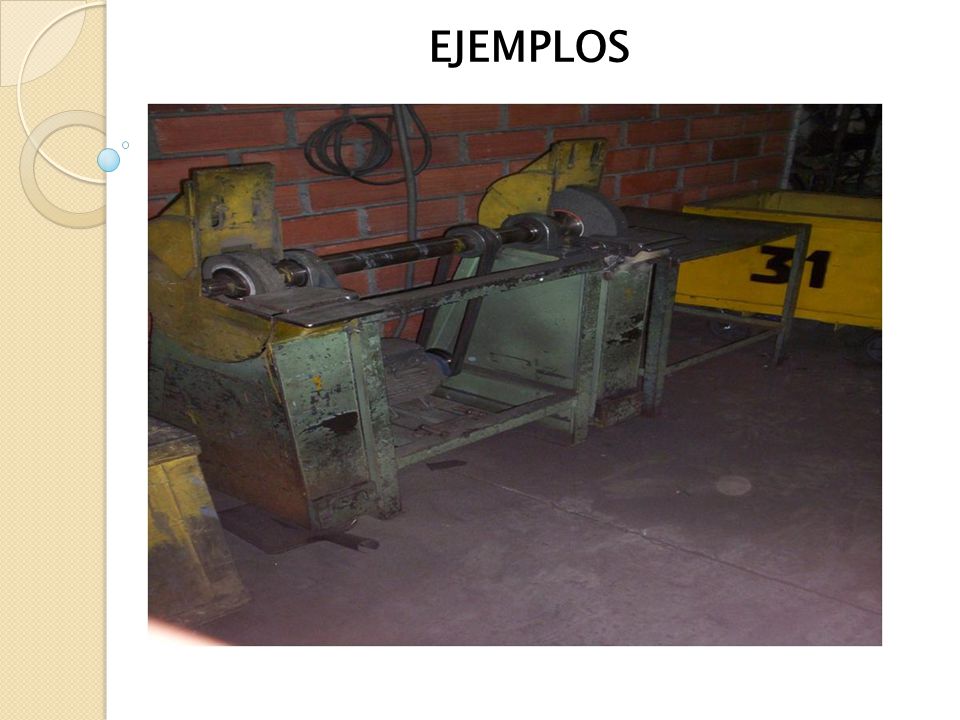

15 EJEMPLOS

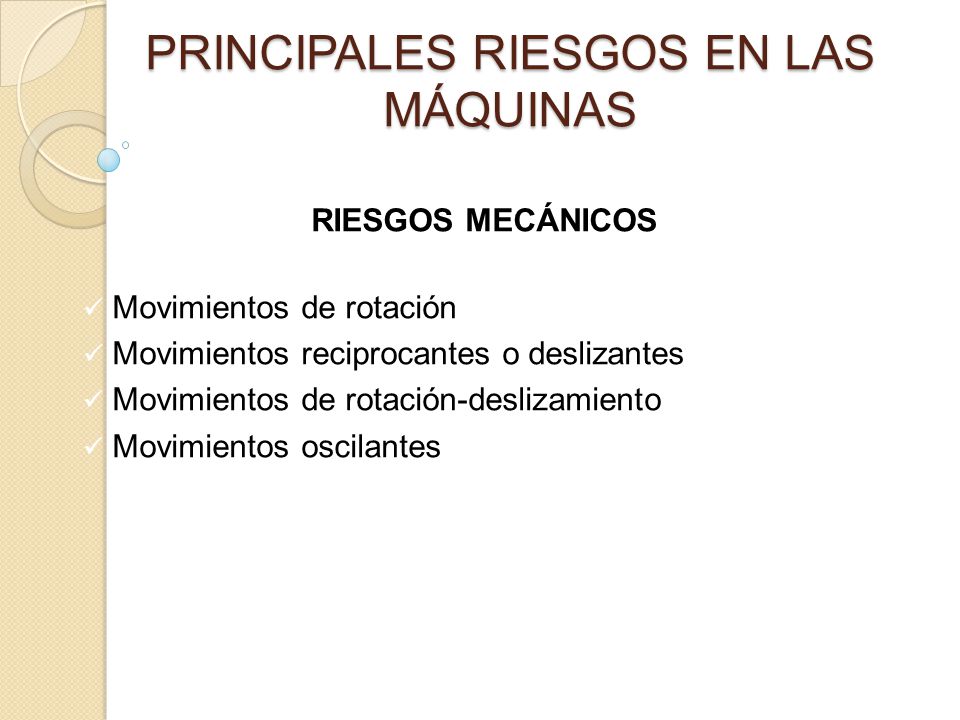

16 PRINCIPALES RIESGOS EN LAS MÁQUINAS
RIESGOS MECÁNICOS Movimientos de rotación Movimientos reciprocantes o deslizantes Movimientos de rotación-deslizamiento Movimientos oscilantes

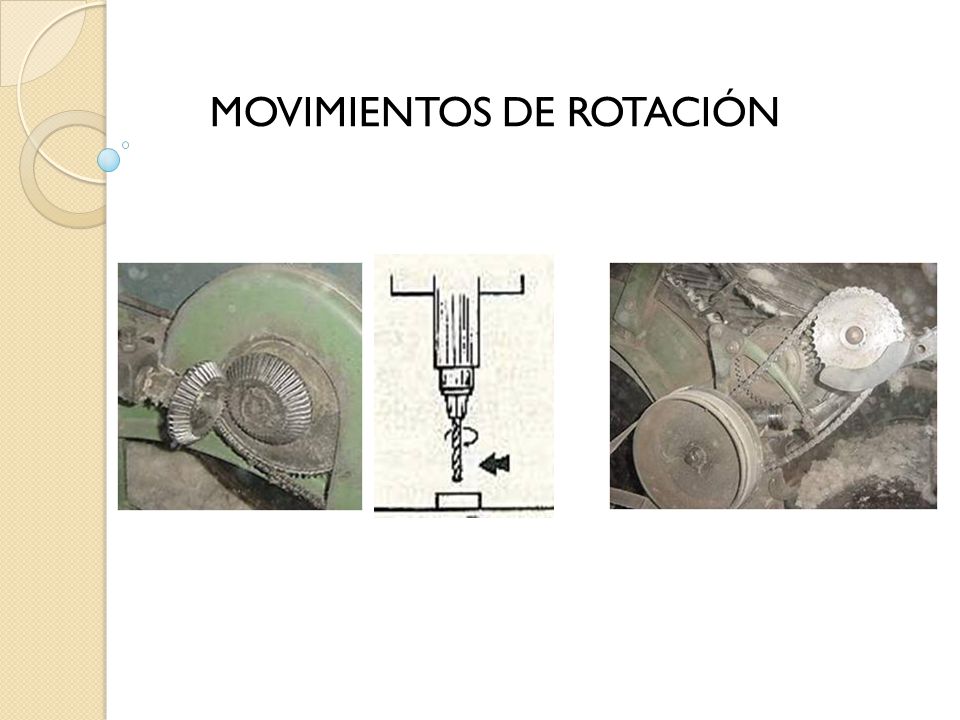

17 MOVIMIENTOS DE ROTACIÓN

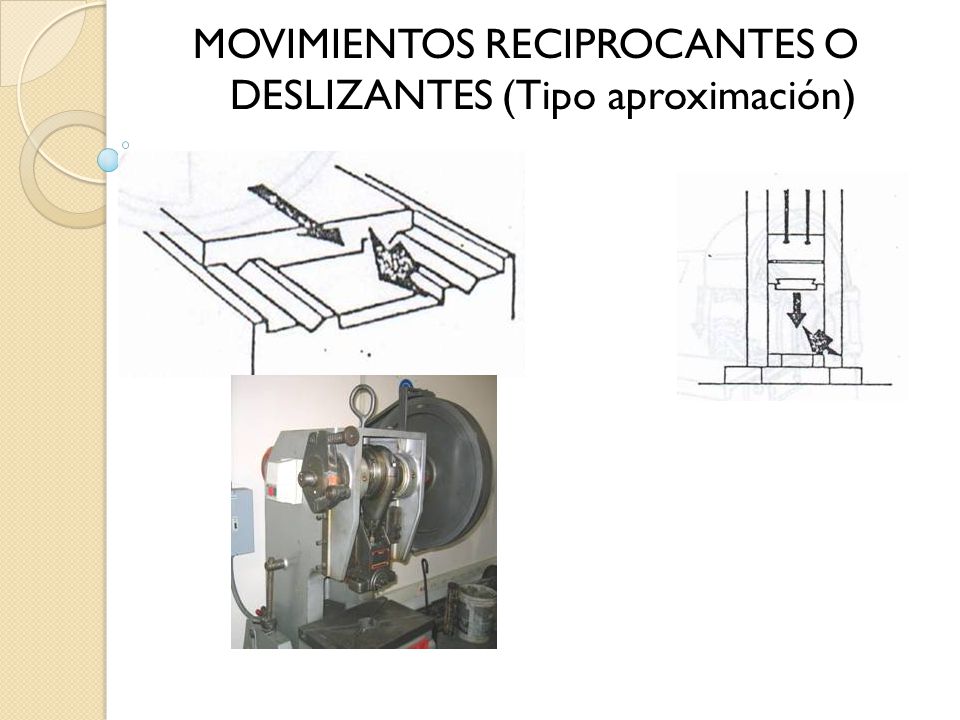

18 MOVIMIENTOS RECIPROCANTES O DESLIZANTES (Tipo aproximación)

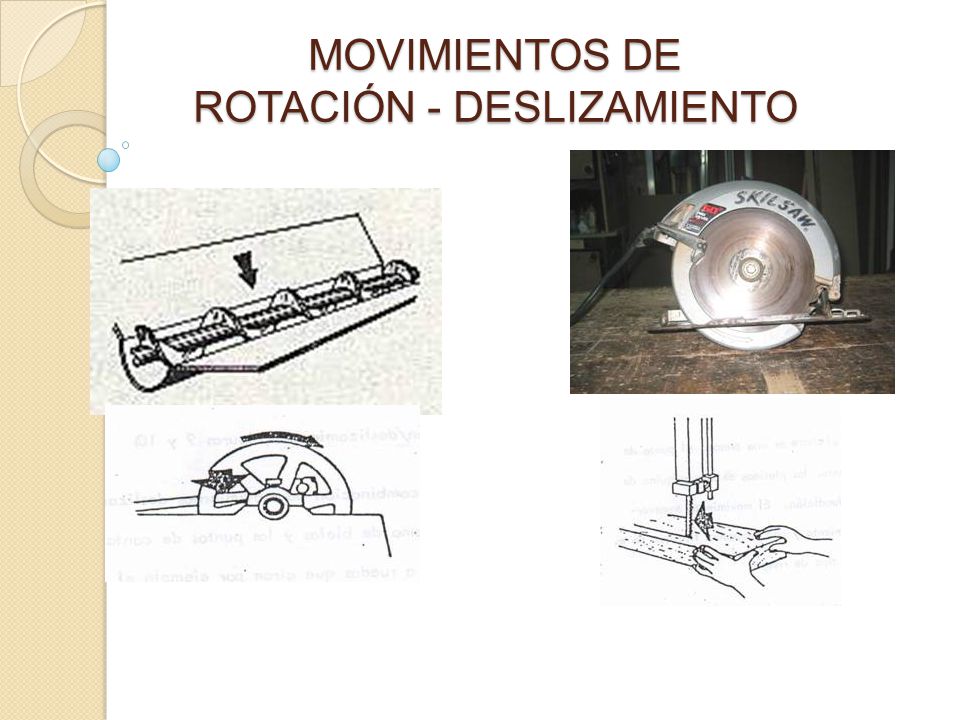

19 MOVIMIENTOS DE ROTACIÓN - DESLIZAMIENTO

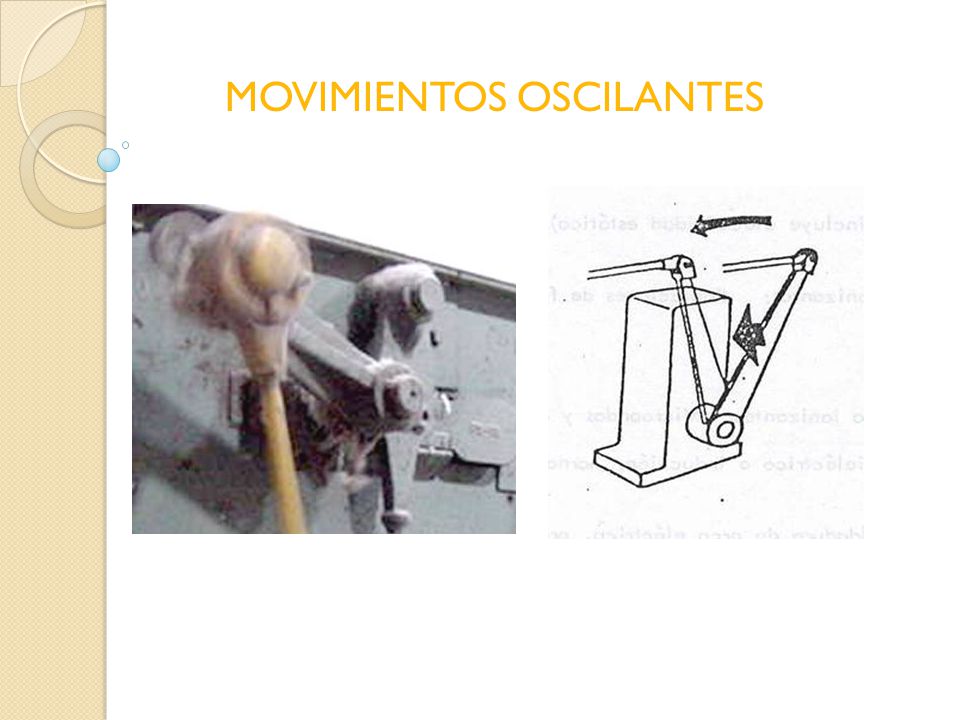

20 MOVIMIENTOS OSCILANTES

21 DISPOSITIVOS O INTERRUPTORES DE SEGURIDAD
Son los dispositivos con capacidad de parar un mecanismo cualquiera con el fin de eliminar o reducir el riesgo de atrapamiento. Están constituidos por interconexiones mecánicas, eléctricas o electrónicas que forman sistemas. Funcionan con frenos o barreras que retiran las manos de la zona de peligro en el punto de operación o con dobles comandos de arranque para que las manos no entren en contacto con la zona de peligro durante el proceso de alimentación.

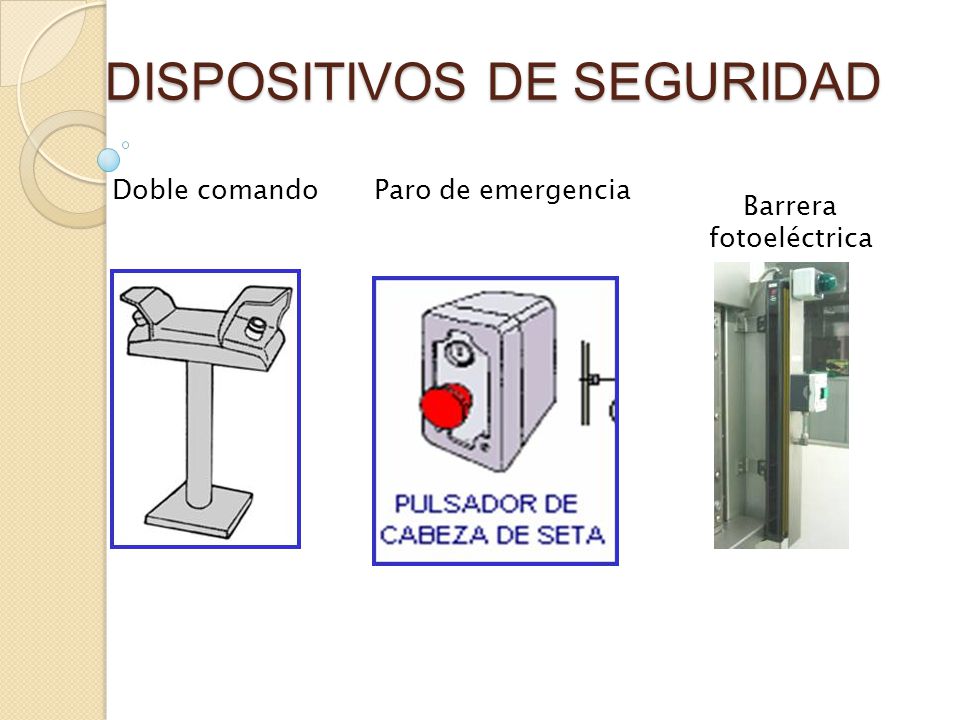

22 DISPOSITIVOS DE SEGURIDAD
Doble comando Paro de emergencia Barrera fotoeléctrica

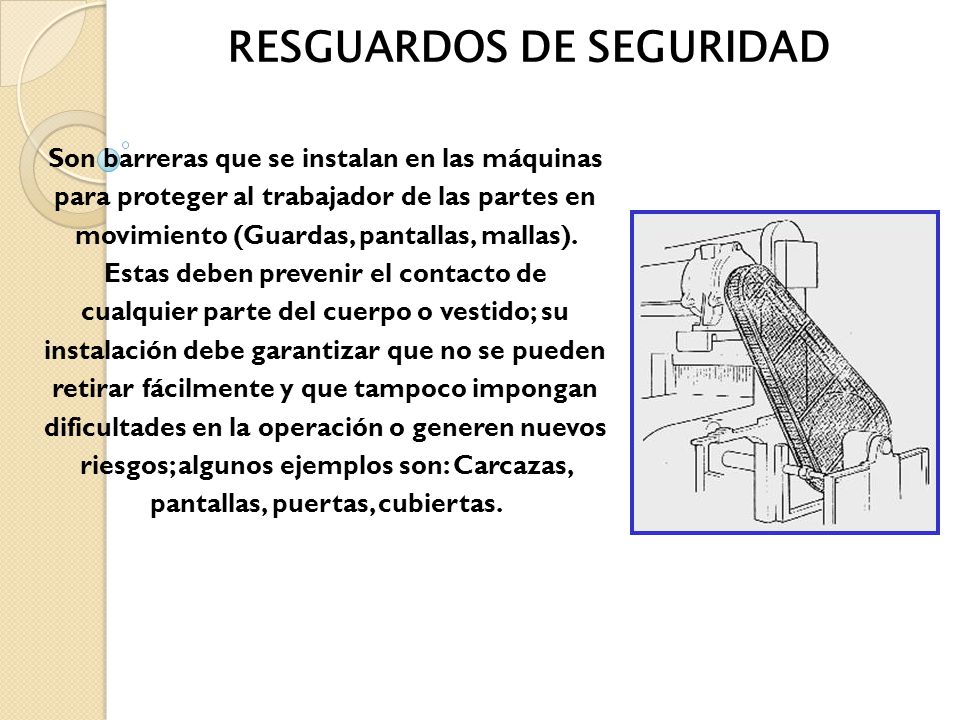

23 RESGUARDOS DE SEGURIDAD
Son barreras que se instalan en las máquinas para proteger al trabajador de las partes en movimiento (Guardas, pantallas, mallas). Estas deben prevenir el contacto de cualquier parte del cuerpo o vestido; su instalación debe garantizar que no se pueden retirar fácilmente y que tampoco impongan dificultades en la operación o generen nuevos riesgos; algunos ejemplos son: Carcazas, pantallas, puertas, cubiertas.

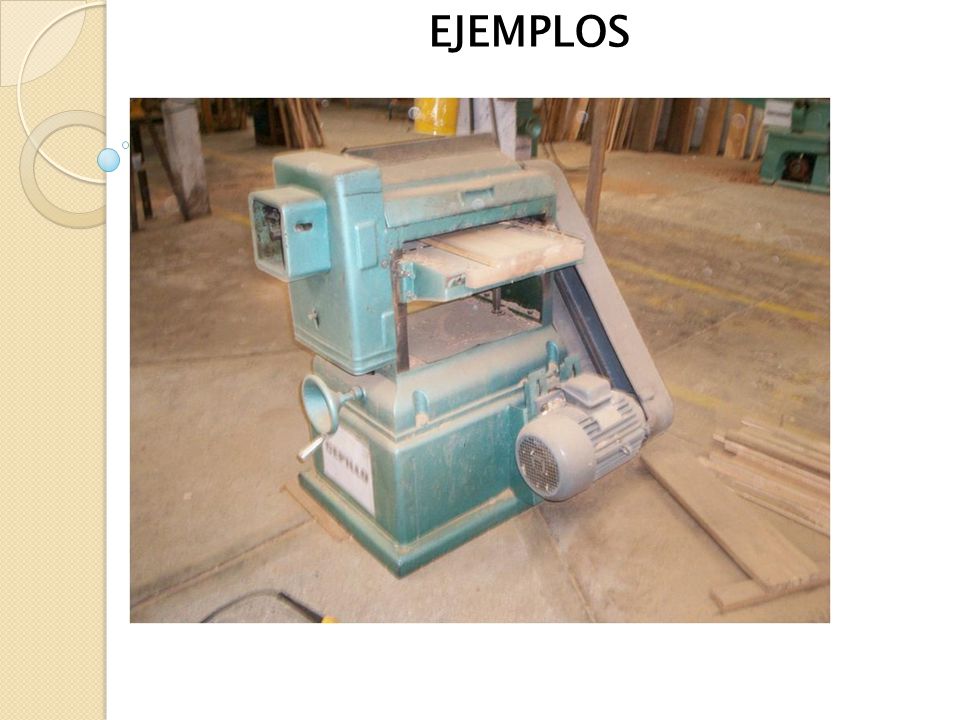

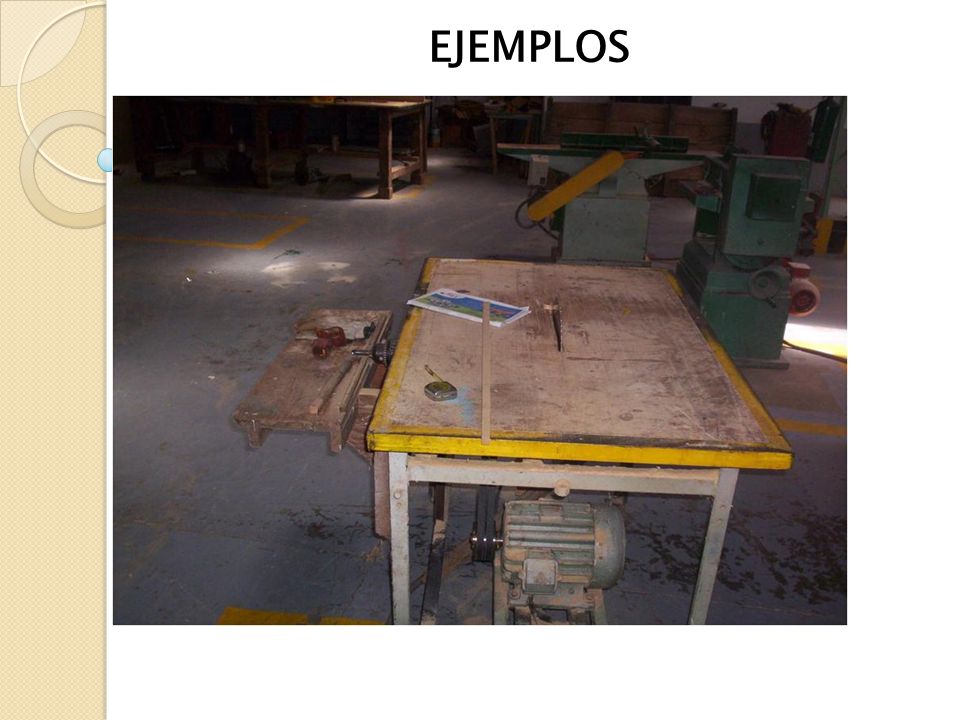

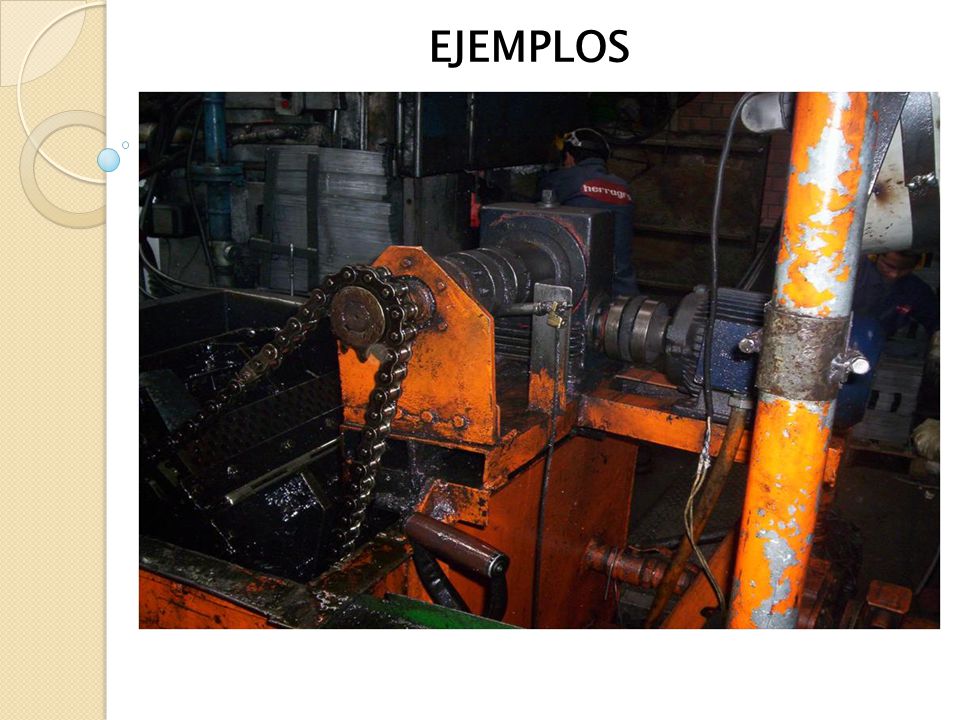

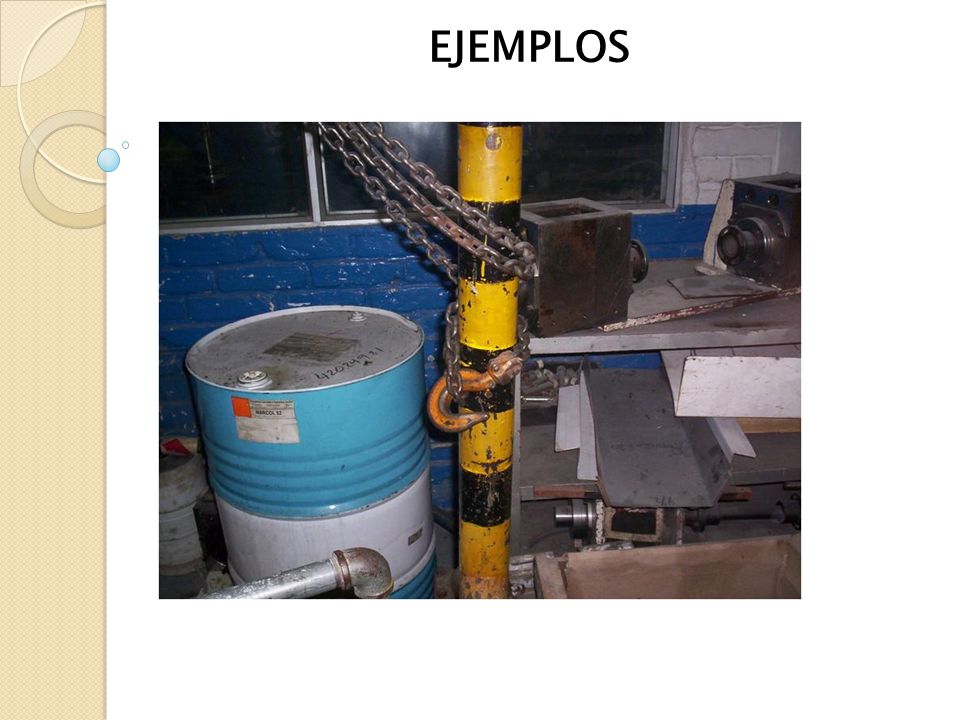

24 EJEMPLOS

25 EJEMPLOS

26 EJEMPLOS

27 EJEMPLOS

28 EJEMPLOS

29 EJEMPLOS

30 EJEMPLOS

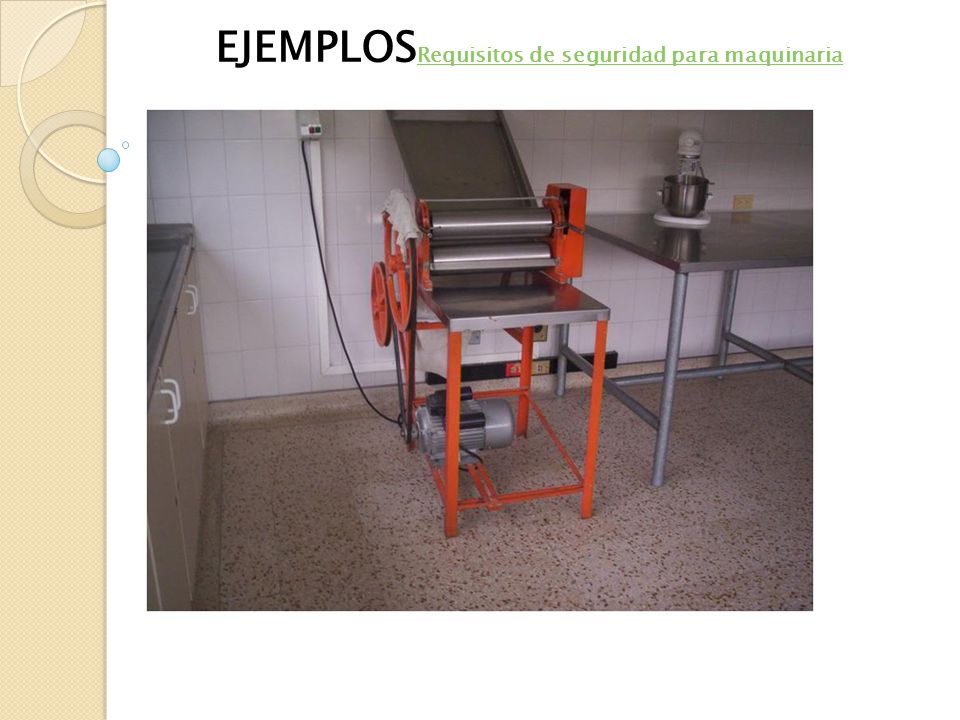

31 EJEMPLOSRequisitos de seguridad para maquinaria

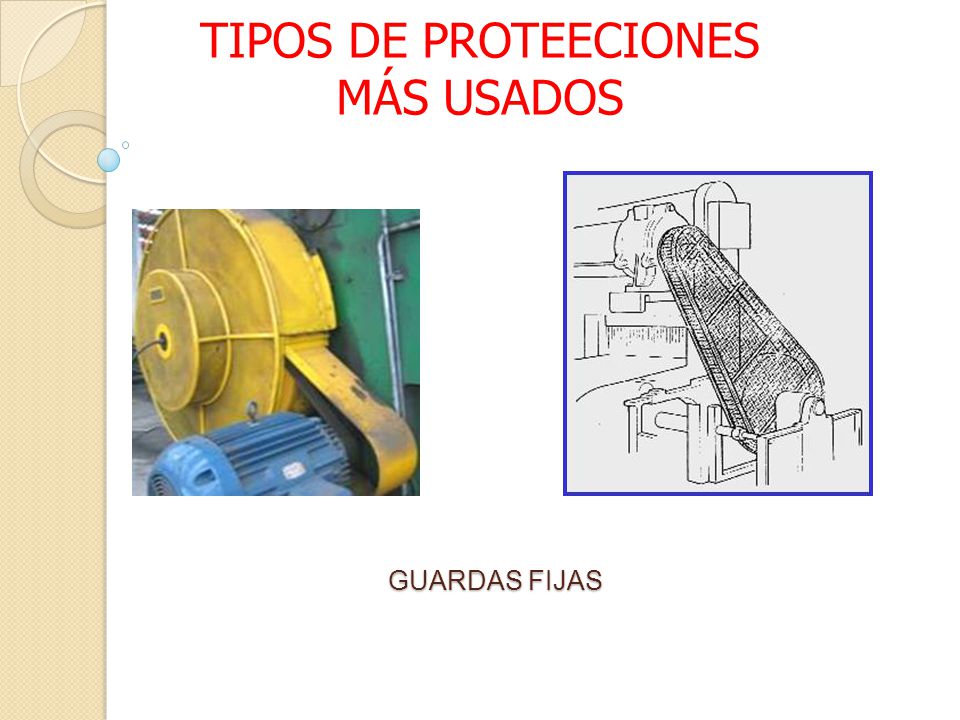

32 TIPOS DE PROTEECIONES MÁS USADOS
GUARDAS FIJAS

33 GUARDAS REGULABLES

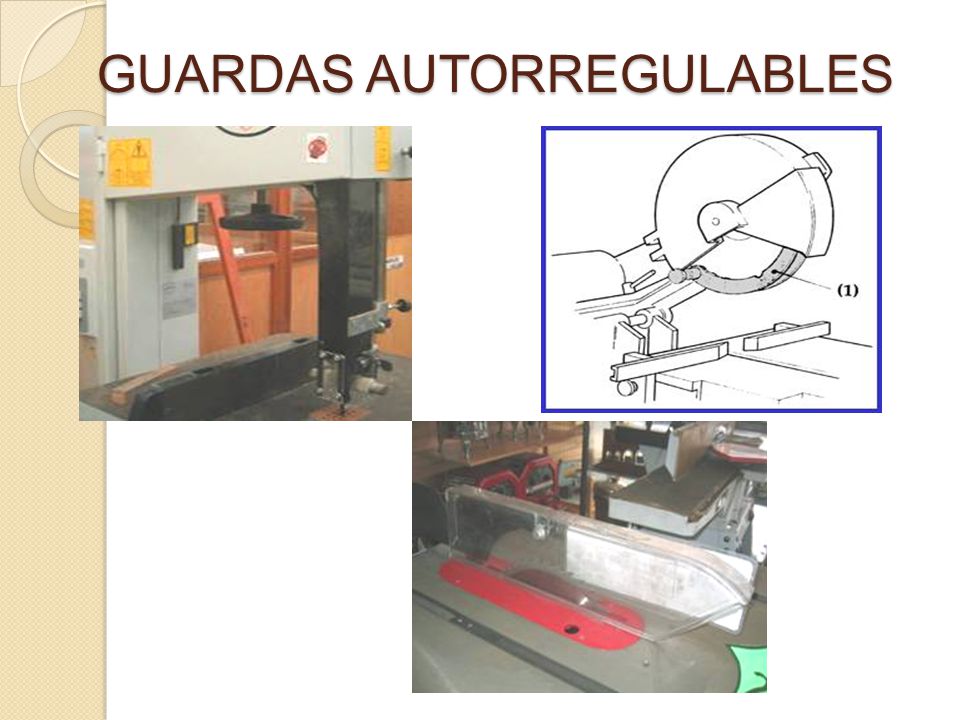

34 GUARDAS AUTORREGULABLES

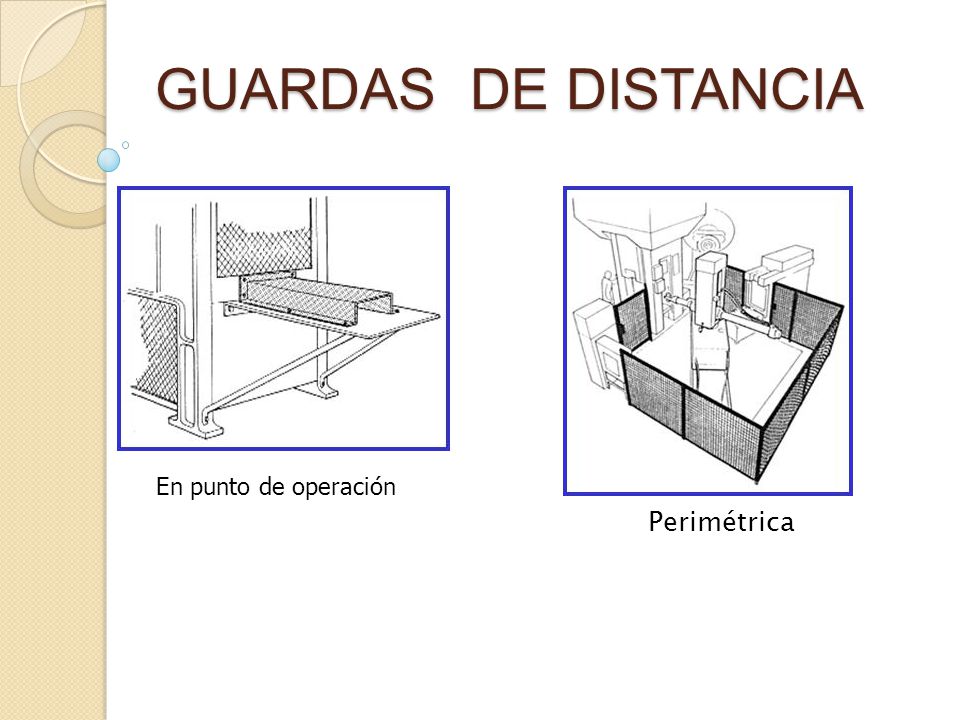

35 GUARDAS DE DISTANCIA En punto de operación Perimétrica

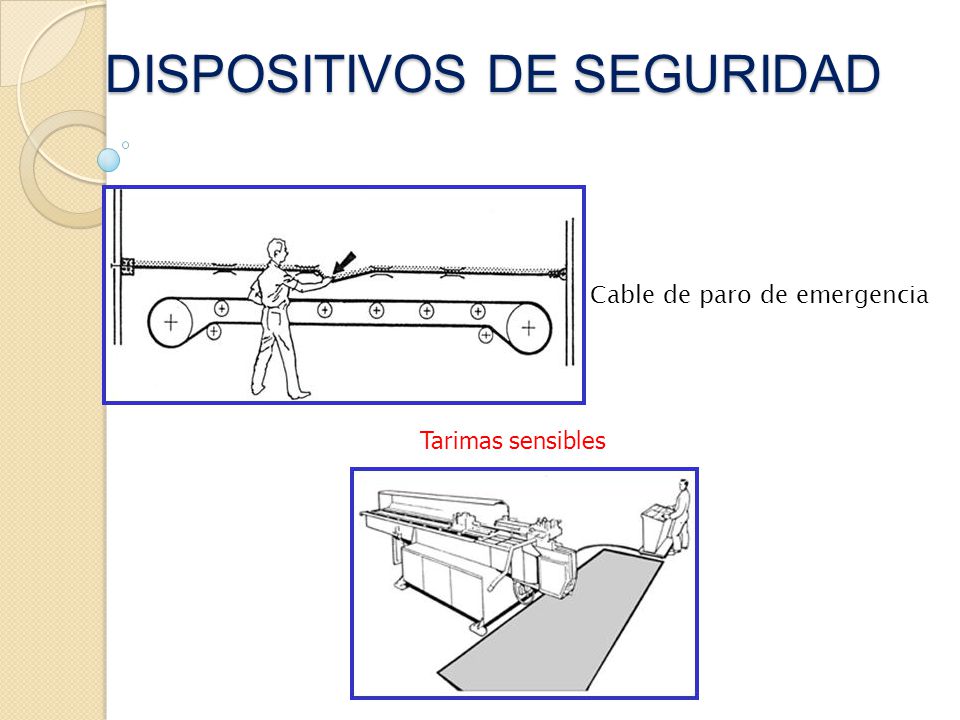

36 DISPOSITIVOS DE SEGURIDAD
Cable de paro de emergencia Tarimas sensibles

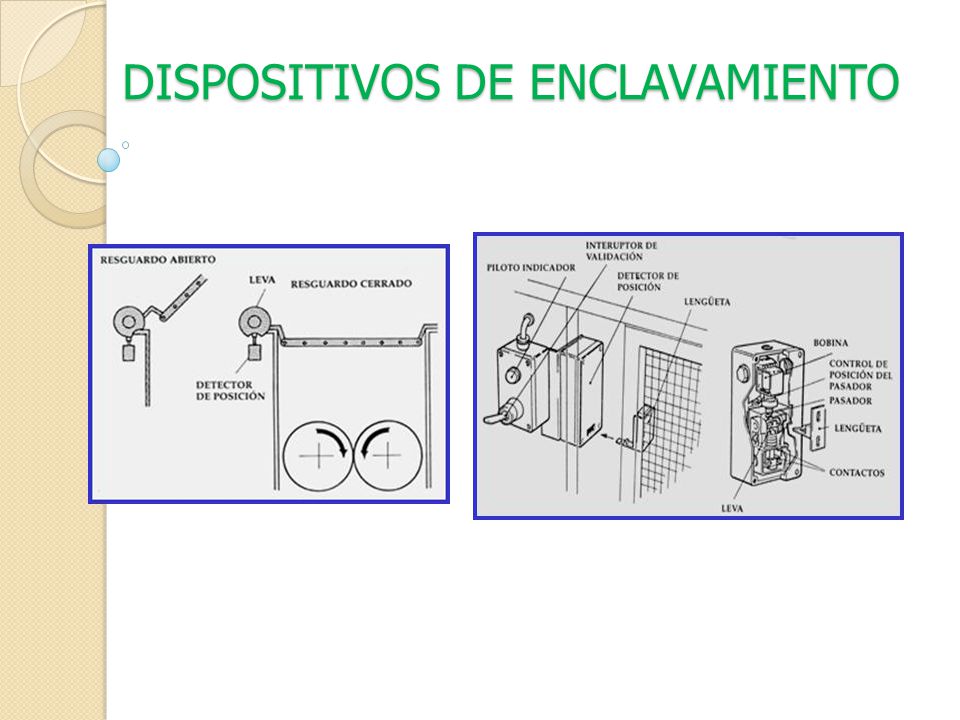

37 DISPOSITIVOS DE ENCLAVAMIENTO

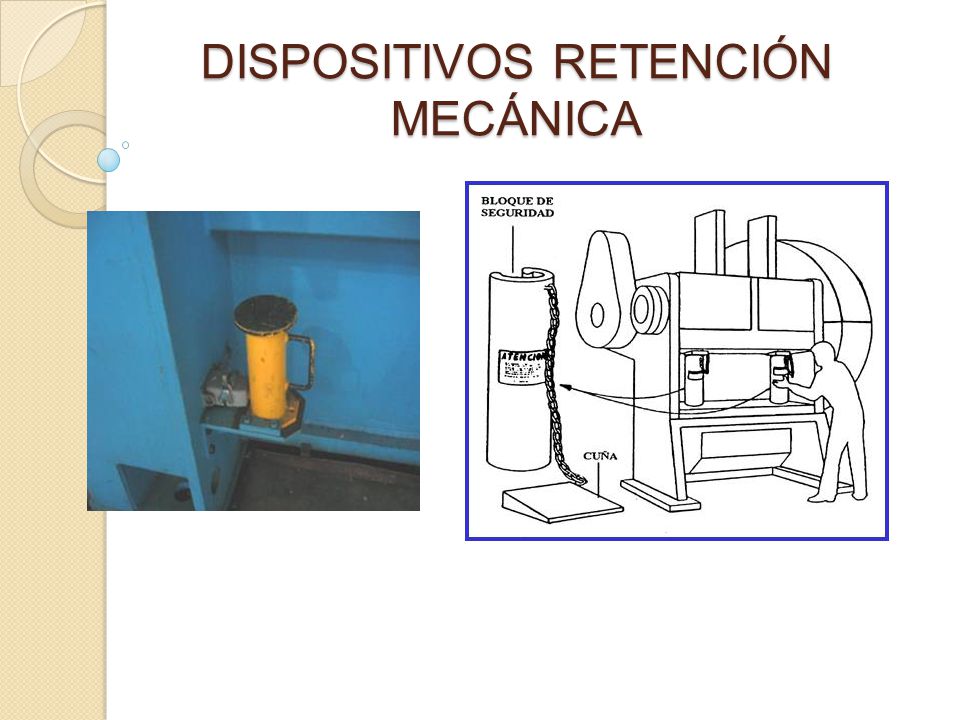

38 DISPOSITIVOS RETENCIÓN MECÁNICA

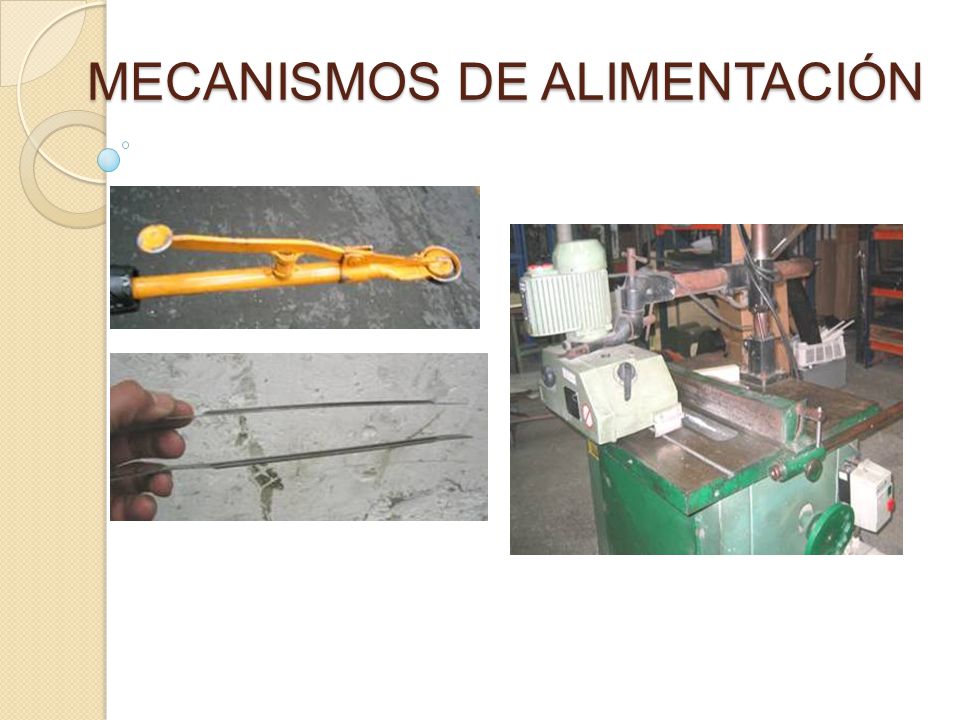

39 MECANISMOS DE ALIMENTACIÓN
Automáticos Manuales

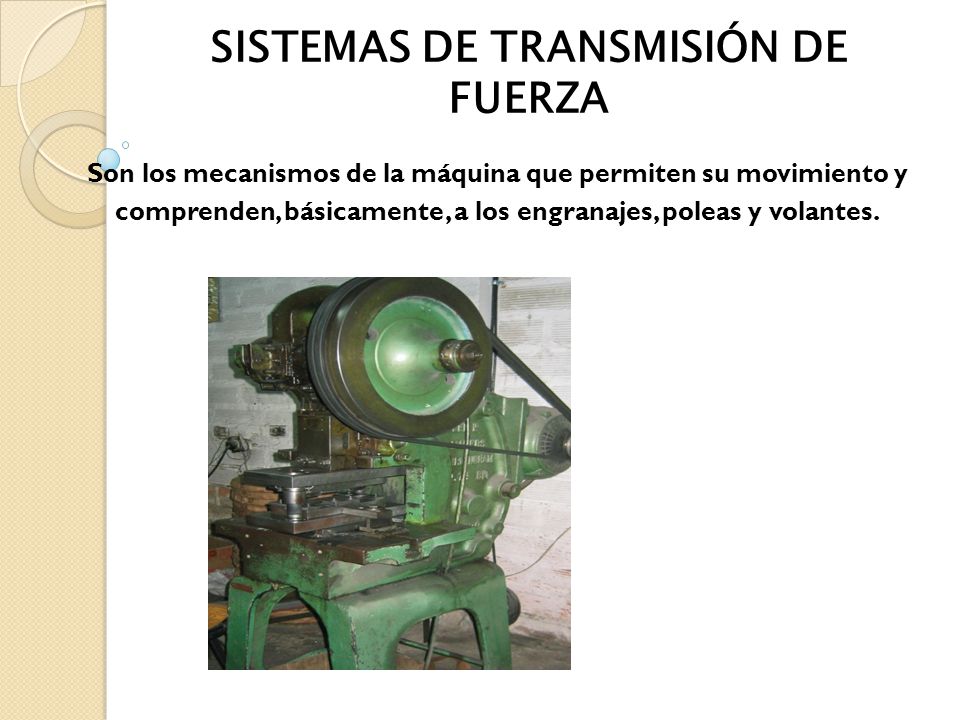

40 SISTEMAS DE TRANSMISIÓN DE FUERZA
Son los mecanismos de la máquina que permiten su movimiento y comprenden, básicamente, a los engranajes, poleas y volantes.

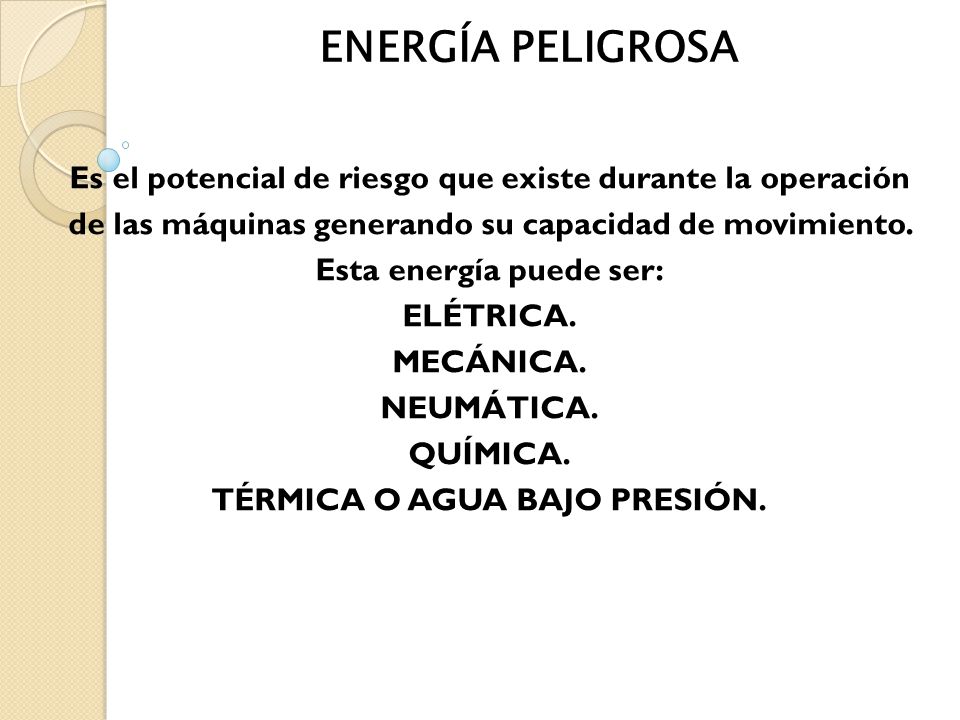

41 TÉRMICA O AGUA BAJO PRESIÓN.
ENERGÍA PELIGROSA Es el potencial de riesgo que existe durante la operación de las máquinas generando su capacidad de movimiento. Esta energía puede ser: ELÉTRICA. MECÁNICA. NEUMÁTICA. QUÍMICA. TÉRMICA O AGUA BAJO PRESIÓN.

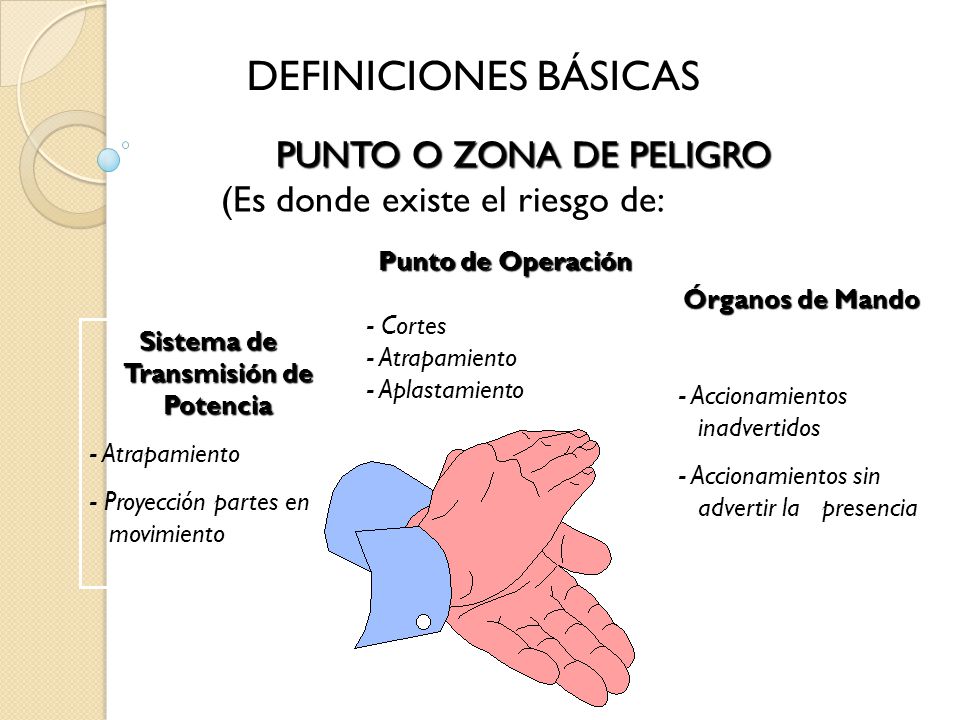

42 Sistema de Transmisión de Potencia
DEFINICIONES BÁSICAS PUNTO O ZONA DE PELIGRO (Es donde existe el riesgo de: accidente) Punto de Operación - Cortes - Atrapamiento - Aplastamiento Órganos de Mando - Accionamientos inadvertidos - Accionamientos sin advertir la presencia de otros Sistema de Transmisión de Potencia - Atrapamiento - Proyección partes en movimiento

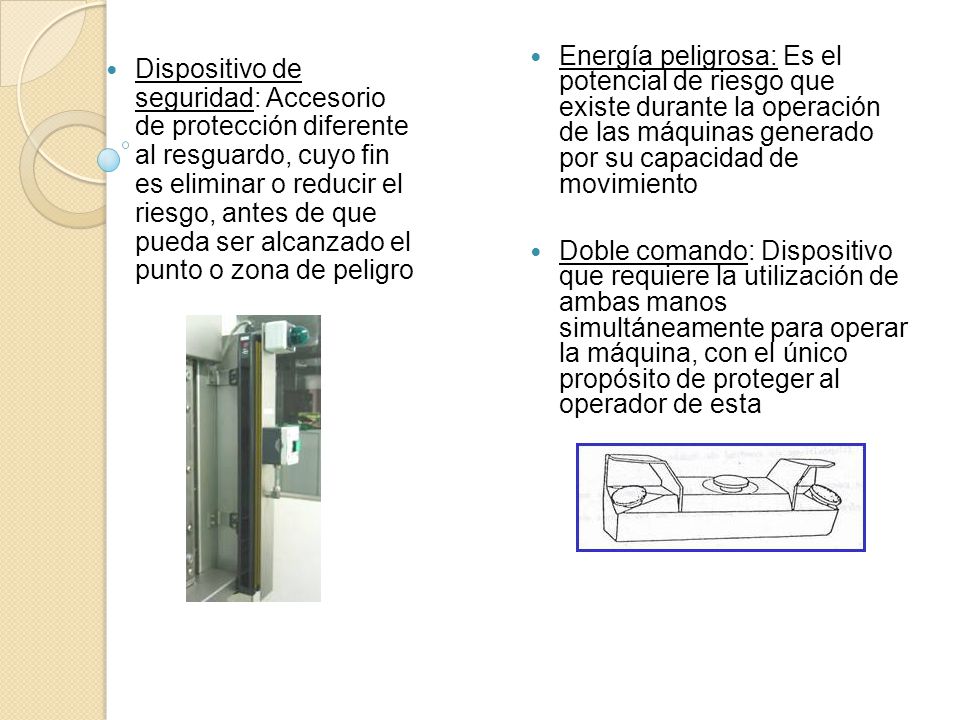

43 Energía peligrosa: Es el potencial de riesgo que existe durante la operación de las máquinas generado por su capacidad de movimiento Doble comando: Dispositivo que requiere la utilización de ambas manos simultáneamente para operar la máquina, con el único propósito de proteger al operador de esta Dispositivo de seguridad: Accesorio de protección diferente al resguardo, cuyo fin es eliminar o reducir el riesgo, antes de que pueda ser alcanzado el punto o zona de peligro

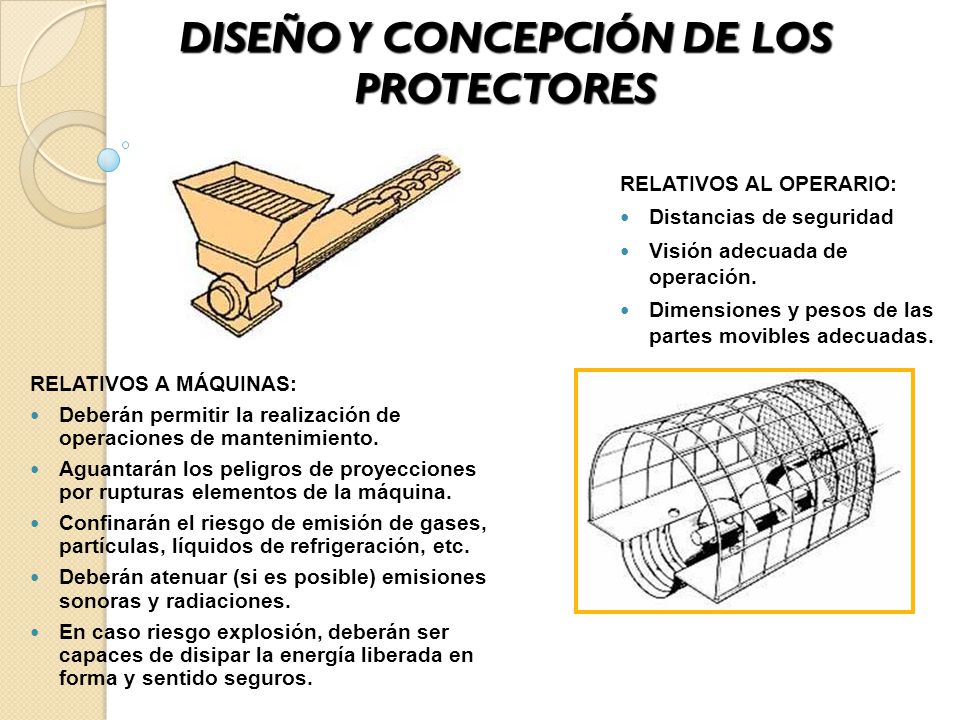

44 DISEÑO Y CONCEPCIÓN DE LOS PROTECTORES
RELATIVOS AL OPERARIO: Distancias de seguridad Visión adecuada de operación. Dimensiones y pesos de las partes movibles adecuadas. RELATIVOS A MÁQUINAS: Deberán permitir la realización de operaciones de mantenimiento. Aguantarán los peligros de proyecciones por rupturas elementos de la máquina. Confinarán el riesgo de emisión de gases, partículas, líquidos de refrigeración, etc. Deberán atenuar (si es posible) emisiones sonoras y radiaciones. En caso riesgo explosión, deberán ser capaces de disipar la energía liberada en forma y sentido seguros. Sirve para resguardos fijos y móviles

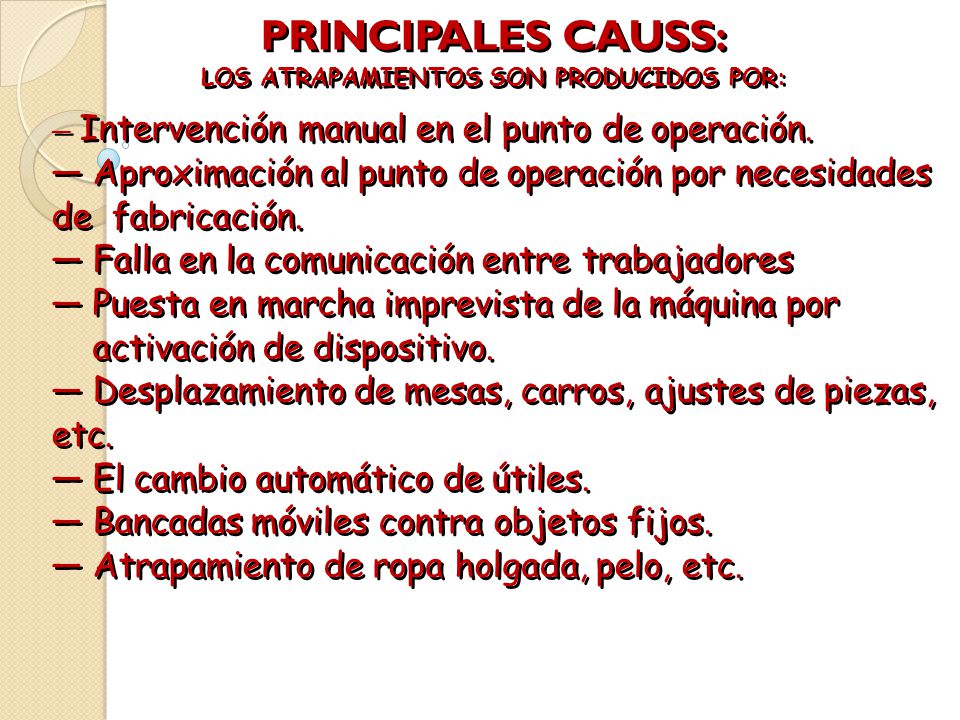

45 LOS ATRAPAMIENTOS SON PRODUCIDOS POR:
PRINCIPALES CAUSS: LOS ATRAPAMIENTOS SON PRODUCIDOS POR: — Intervención manual en el punto de operación. — Aproximación al punto de operación por necesidades de fabricación. — Falla en la comunicación entre trabajadores — Puesta en marcha imprevista de la máquina por activación de dispositivo. — Desplazamiento de mesas, carros, ajustes de piezas, etc. — El cambio automático de útiles. — Bancadas móviles contra objetos fijos. — Atrapamiento de ropa holgada, pelo, etc.

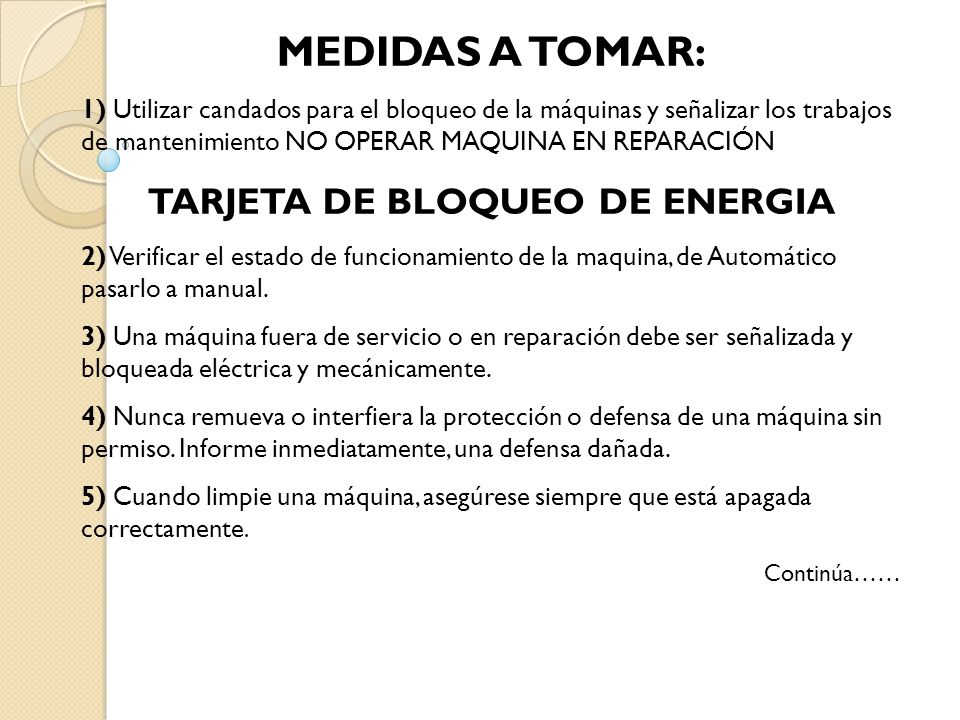

46 TARJETA DE BLOQUEO DE ENERGIA
MEDIDAS A TOMAR: 1) Utilizar candados para el bloqueo de la máquinas y señalizar los trabajos de mantenimiento NO OPERAR MAQUINA EN REPARACIÓN TARJETA DE BLOQUEO DE ENERGIA 2) Verificar el estado de funcionamiento de la maquina, de Automático pasarlo a manual. 3) Una máquina fuera de servicio o en reparación debe ser señalizada y bloqueada eléctrica y mecánicamente. 4) Nunca remueva o interfiera la protección o defensa de una máquina sin permiso. Informe inmediatamente, una defensa dañada. 5) Cuando limpie una máquina, asegúrese siempre que está apagada correctamente. Continúa……

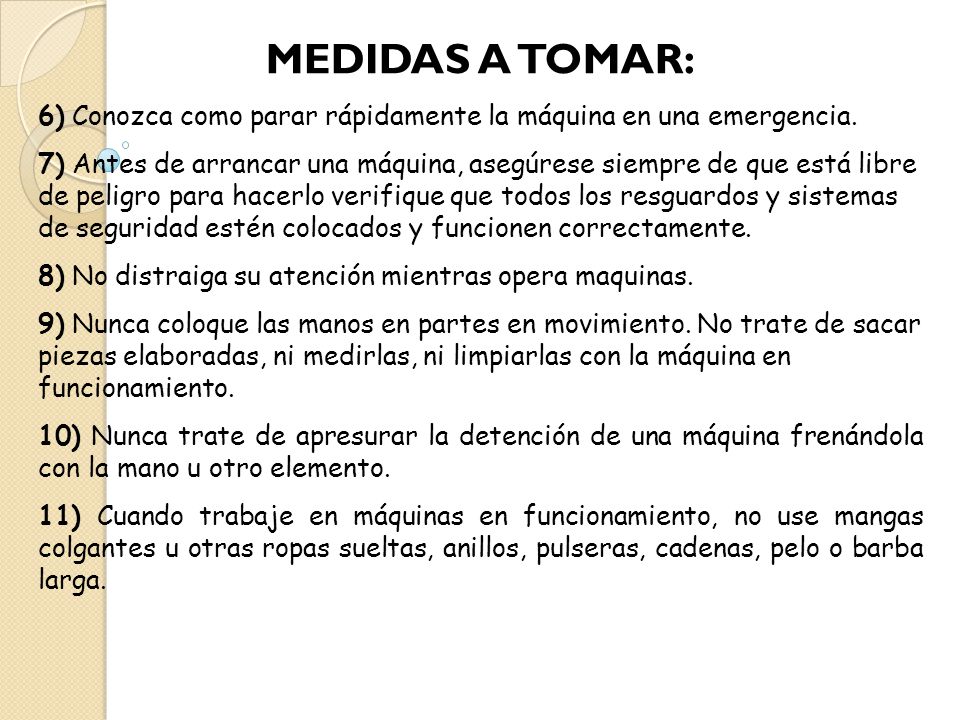

47 MEDIDAS A TOMAR: 6) Conozca como parar rápidamente la máquina en una emergencia. 7) Antes de arrancar una máquina, asegúrese siempre de que está libre de peligro para hacerlo verifique que todos los resguardos y sistemas de seguridad estén colocados y funcionen correctamente. 8) No distraiga su atención mientras opera maquinas. 9) Nunca coloque las manos en partes en movimiento. No trate de sacar piezas elaboradas, ni medirlas, ni limpiarlas con la máquina en funcionamiento. 10) Nunca trate de apresurar la detención de una máquina frenándola con la mano u otro elemento. 11) Cuando trabaje en máquinas en funcionamiento, no use mangas colgantes u otras ropas sueltas, anillos, pulseras, cadenas, pelo o barba larga.

48 MUCHAS GRACIAS POR SU ATENCIÓN
