1 Realizado por Nicolás Cherruti, Noel de Souza y Nicolás Otazú
REVESTIMIENTOS Realizado por Nicolás Cherruti, Noel de Souza y Nicolás Otazú

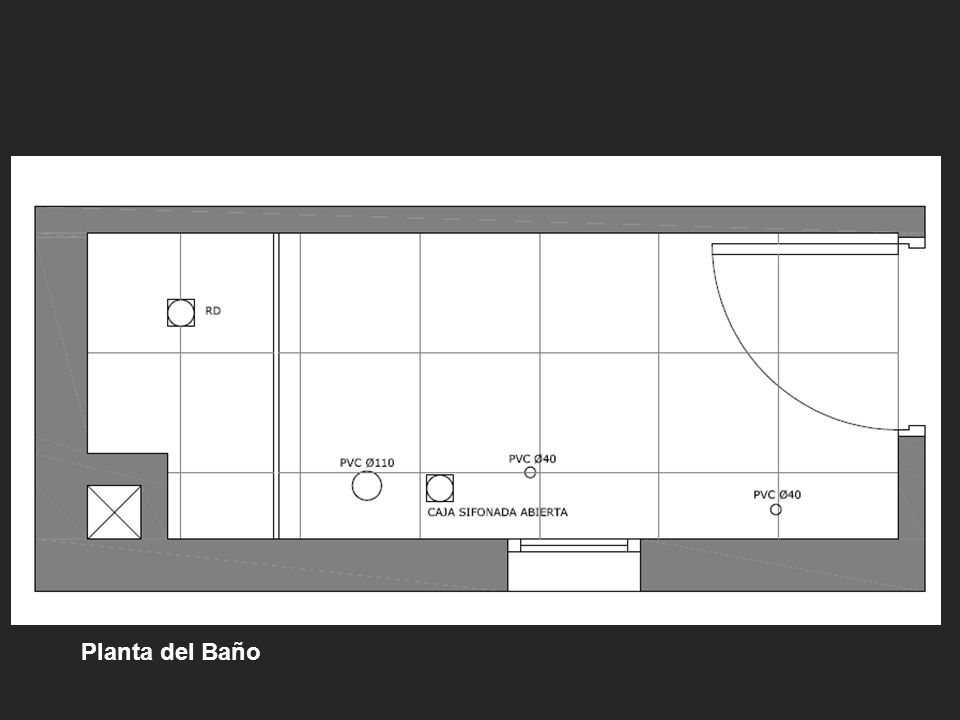

2 Planta del Baño

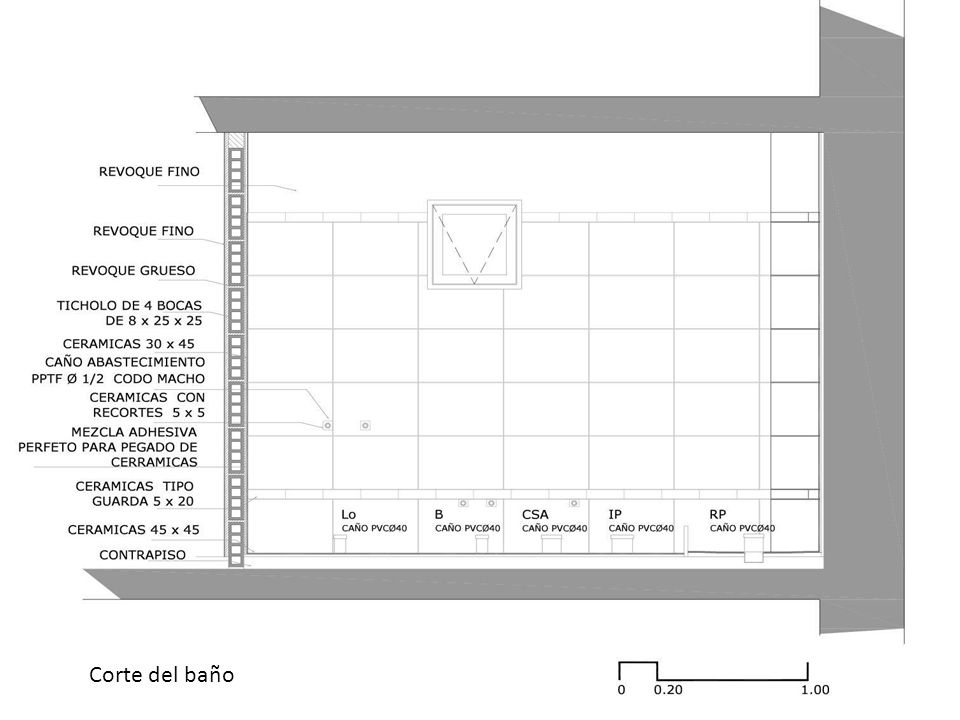

3 Corte del baño

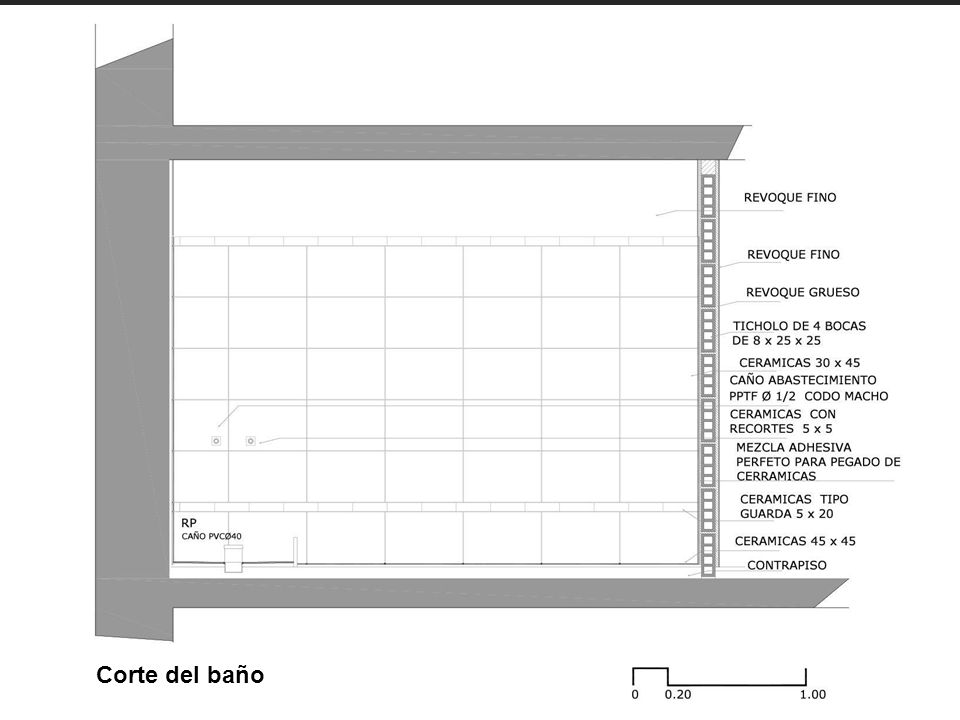

4 Corte del baño

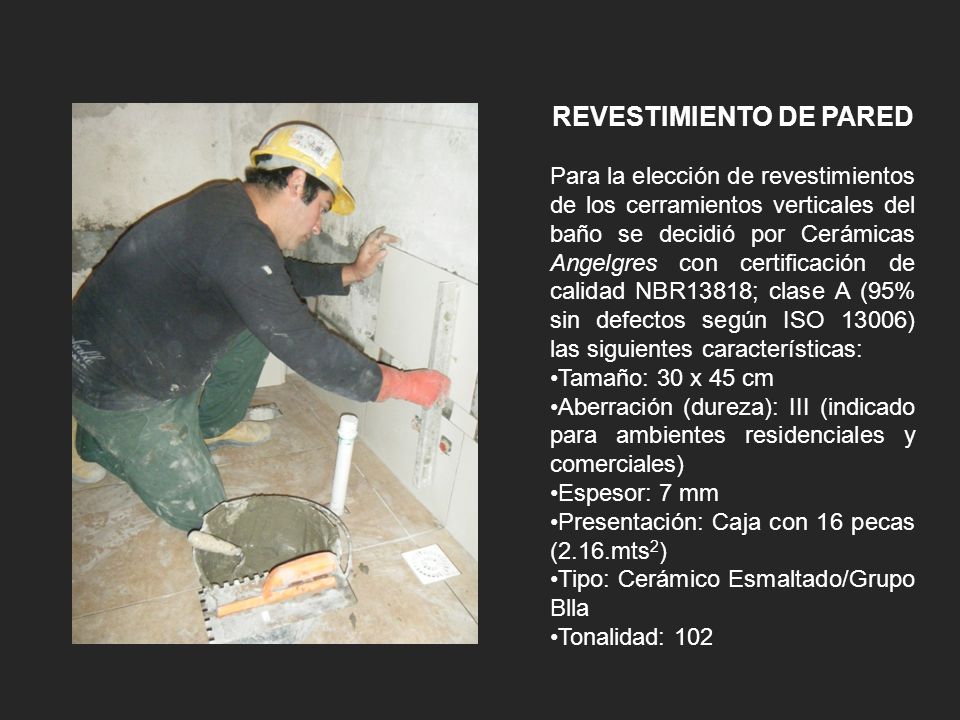

5 REVESTIMIENTO DE PARED
Para la elección de revestimientos de los cerramientos verticales del baño se decidió por Cerámicas Angelgres con certificación de calidad NBR13818; clase A (95% sin defectos según ISO 13006) las siguientes características: Tamaño: 30 x 45 cm Aberración (dureza): III (indicado para ambientes residenciales y comerciales) Espesor: 7 mm Presentación: Caja con 16 pecas (2.16.mts2) Tipo: Cerámico Esmaltado/Grupo Blla Tonalidad: 102

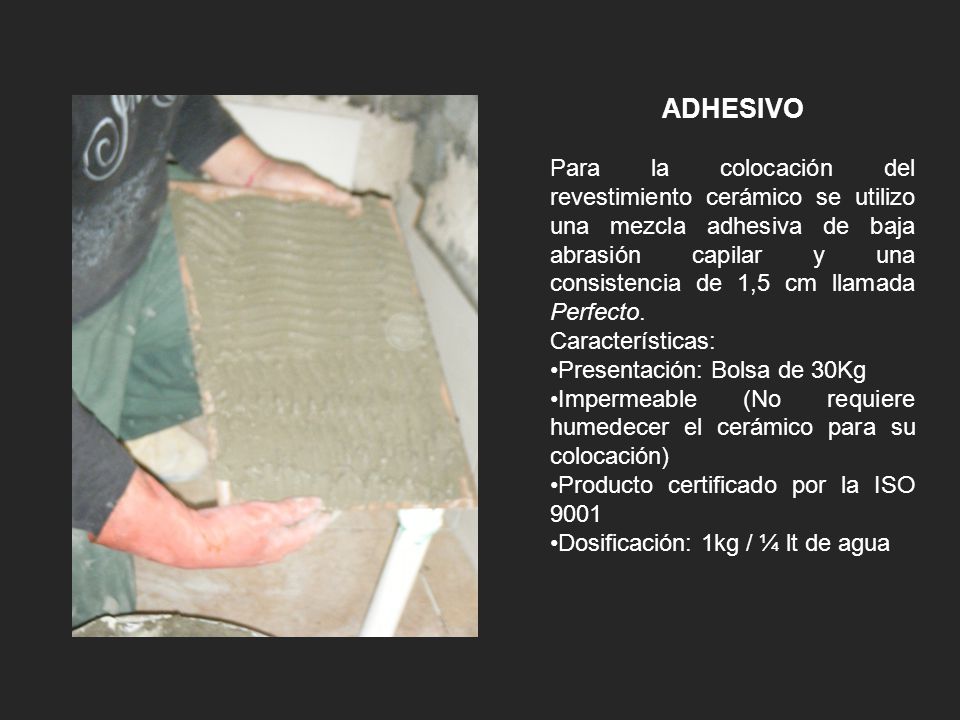

6 ADHESIVO Para la colocación del revestimiento cerámico se utilizo una mezcla adhesiva de baja abrasión capilar y una consistencia de 1,5 cm llamada Perfecto. Características: Presentación: Bolsa de 30Kg Impermeable (No requiere humedecer el cerámico para su colocación) Producto certificado por la ISO 9001 Dosificación: 1kg / ¼ lt de agua

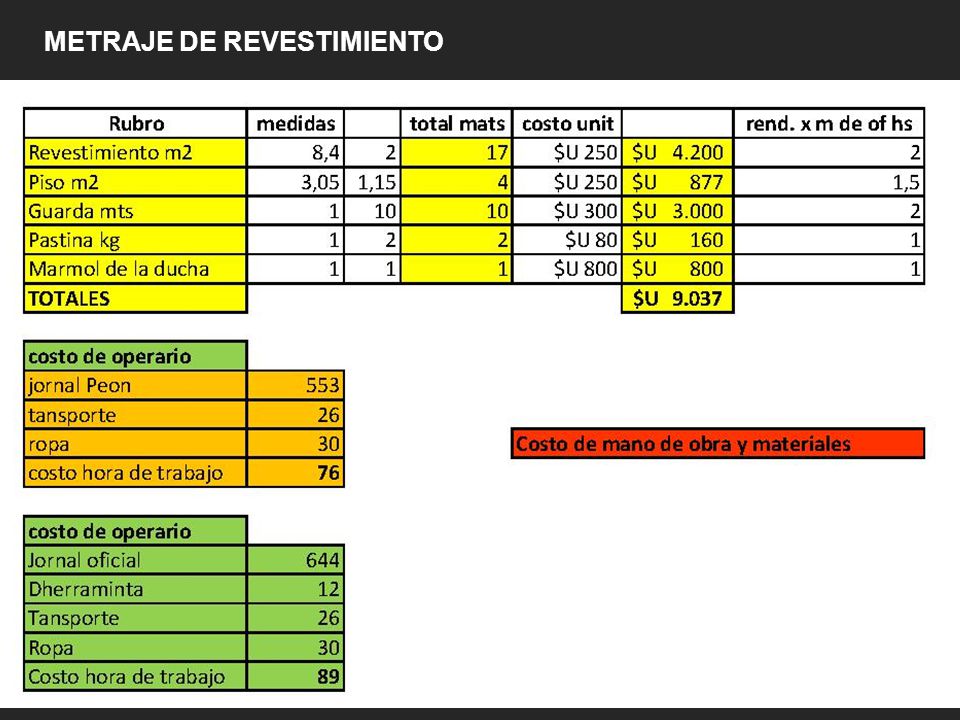

7 METRAJE DE REVESTIMIENTO

8 INSTALACIONES SANITARIAS

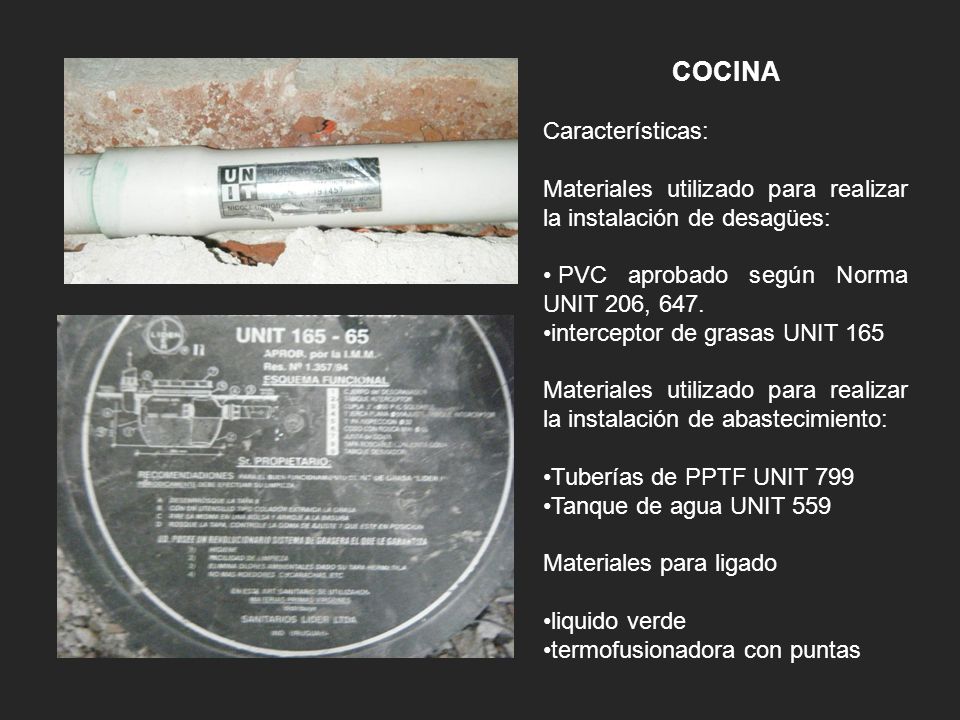

9 COCINA Características:
Materiales utilizado para realizar la instalación de desagües: PVC aprobado según Norma UNIT 206, 647. interceptor de grasas UNIT 165 Materiales utilizado para realizar la instalación de abastecimiento: Tuberías de PPTF UNIT 799 Tanque de agua UNIT 559 Materiales para ligado liquido verde termofusionadora con puntas

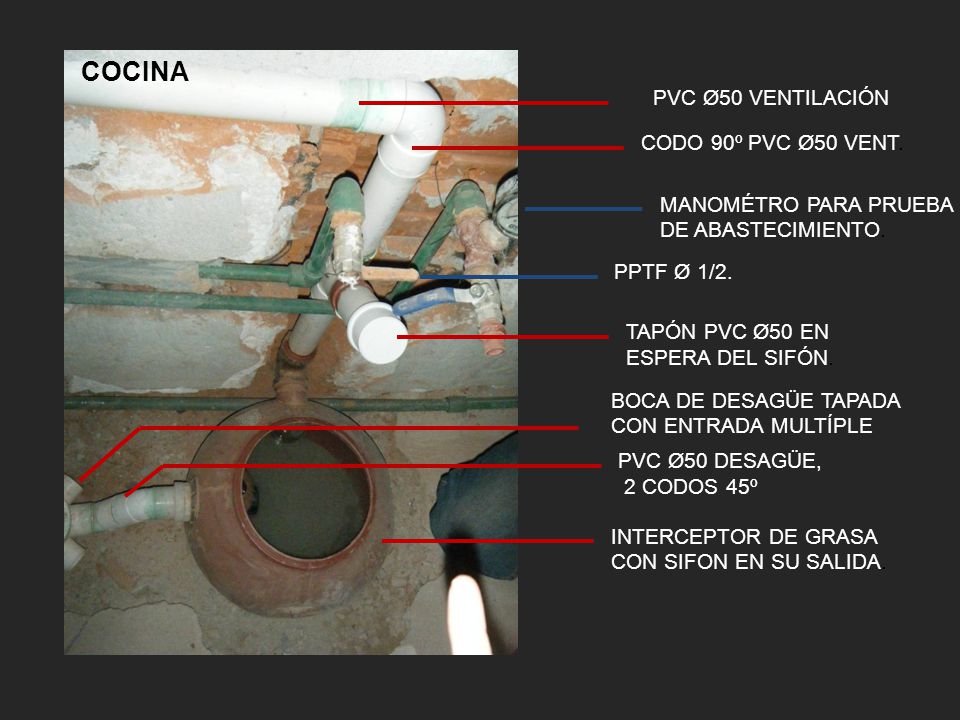

10 COCINA PVC Ø50 VENTILACIÓN CODO 90º PVC Ø50 VENT.
MANOMÉTRO PARA PRUEBA DE ABASTECIMIENTO. PPTF Ø 1/2. TAPÓN PVC Ø50 EN ESPERA DEL SIFÓN. BOCA DE DESAGÜE TAPADA CON ENTRADA MULTÍPLE PVC Ø50 DESAGÜE, 2 CODOS 45º INTERCEPTOR DE GRASA CON SIFON EN SU SALIDA.

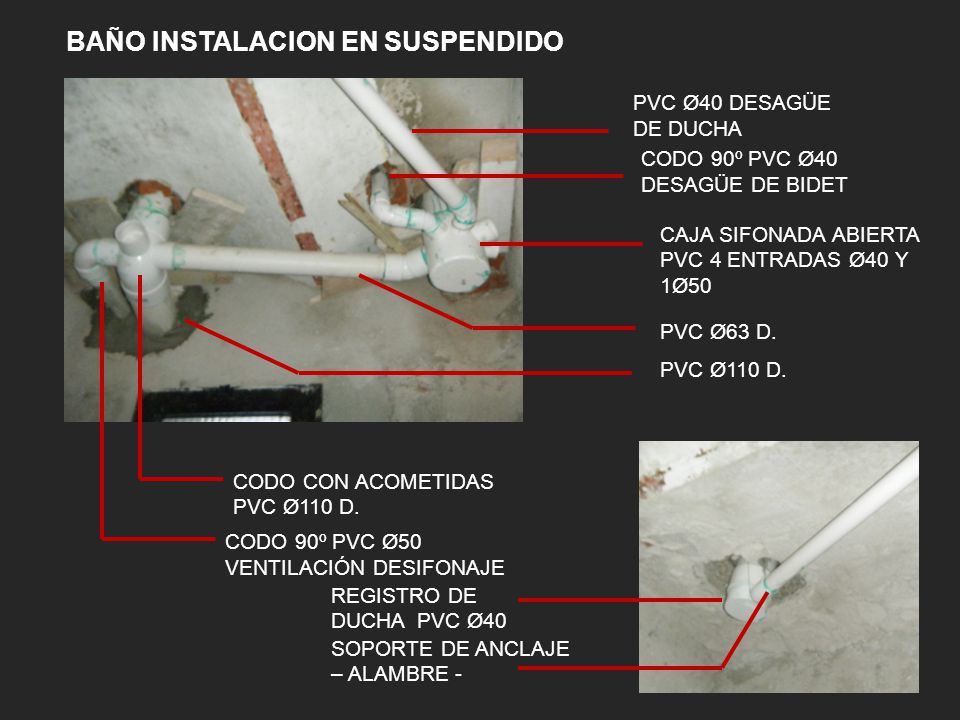

11 BAÑO INSTALACION EN SUSPENDIDO
PVC Ø40 DESAGÜE DE DUCHA CODO 90º PVC Ø40 DESAGÜE DE BIDET CAJA SIFONADA ABIERTA PVC 4 ENTRADAS Ø40 Y 1Ø50 PVC Ø63 D. PVC Ø110 D. CODO CON ACOMETIDAS PVC Ø110 D. CODO 90º PVC Ø50 VENTILACIÓN DESIFONAJE REGISTRO DE DUCHA PVC Ø40 SOPORTE DE ANCLAJE – ALAMBRE -

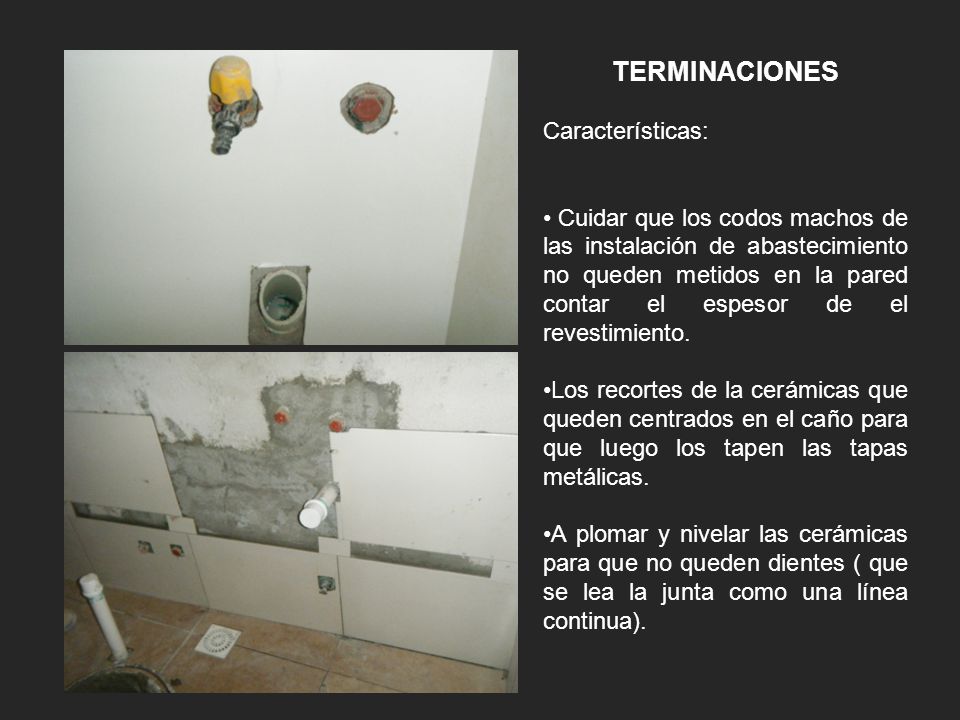

12 TERMINACIONES Características:
Cuidar que los codos machos de las instalación de abastecimiento no queden metidos en la pared contar el espesor de el revestimiento. Los recortes de la cerámicas que queden centrados en el caño para que luego los tapen las tapas metálicas. A plomar y nivelar las cerámicas para que no queden dientes ( que se lea la junta como una línea continua).
