PROCESO DE INSTALACION DE TANQUES DE FRP

Presentación del tema: "PROCESO DE INSTALACION DE TANQUES DE FRP"— Transcripción de la presentación:

1 PROCESO DE INSTALACION DE TANQUES DE FRP

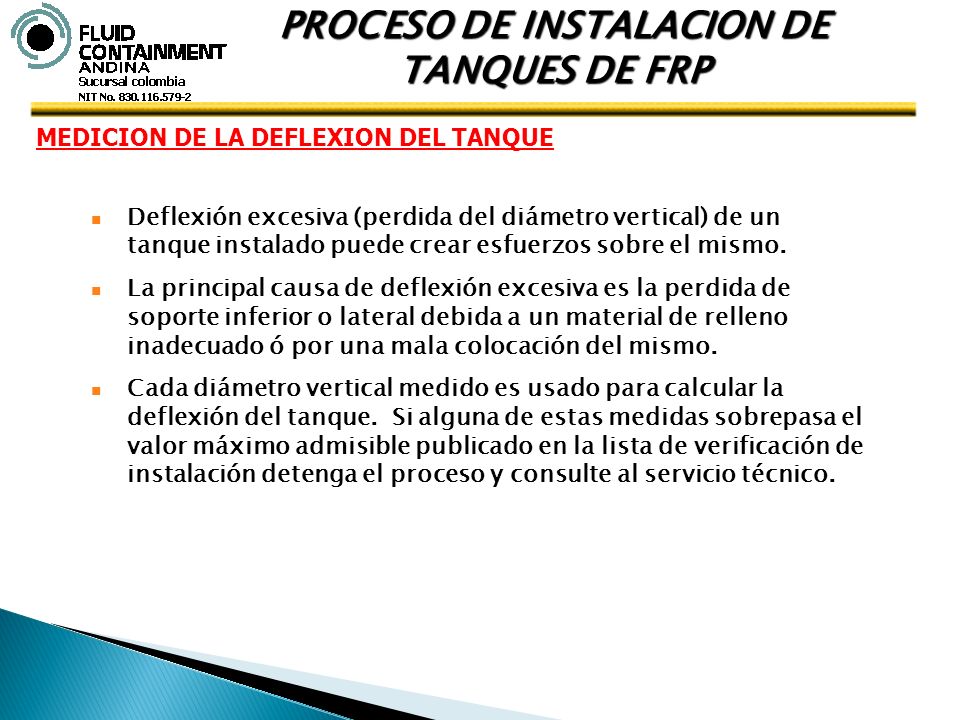

MEDICION DE LA DEFLEXION DEL TANQUE Deflexión excesiva (perdida del diámetro vertical) de un tanque instalado puede crear esfuerzos sobre el mismo. La principal causa de deflexión excesiva es la perdida de soporte inferior o lateral debida a un material de relleno inadecuado ó por una mala colocación del mismo. Cada diámetro vertical medido es usado para calcular la deflexión del tanque. Si alguna de estas medidas sobrepasa el valor máximo admisible publicado en la lista de verificación de instalación detenga el proceso y consulte al servicio técnico.

2 PROCESO DE INSTALACION DE TANQUES DE FRP
MEDICION DE LA DEFLEXION DEL TANQUE Medida 1 Medida 2 Mida el diámetro vertical del tanque a través del fitting de medición una vez que el tanque es colocado en la fosa Mida el diámetro vertical del tanque a través del fitting de medición una vez que instale el sistema de anclaje

3 PROCESO DE INSTALACION DE TANQUES DE FRP

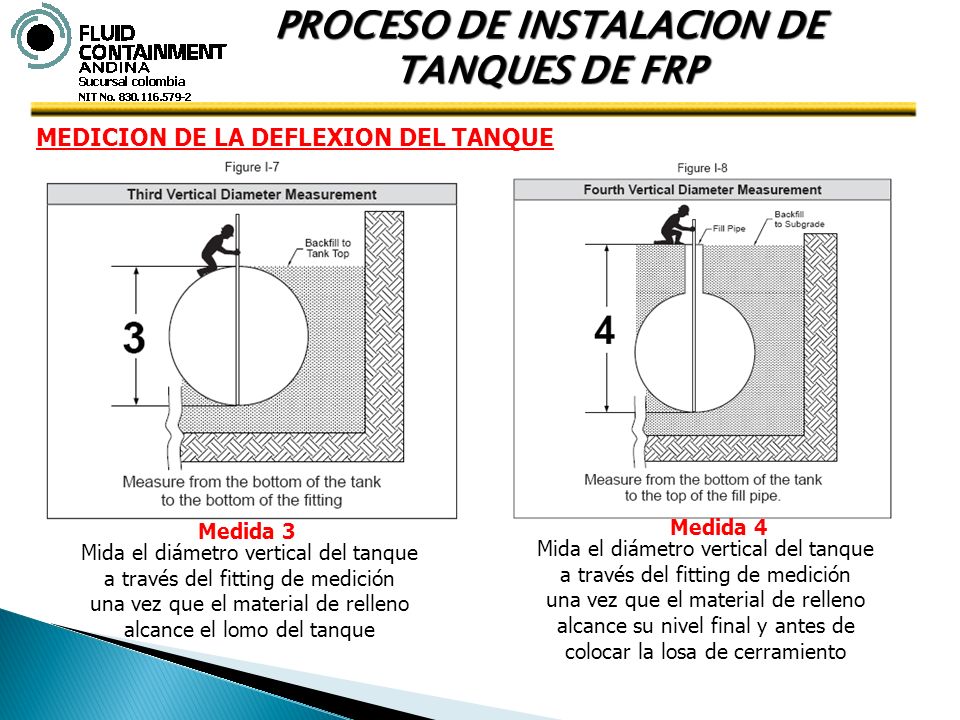

MEDICION DE LA DEFLEXION DEL TANQUE Medida 3 Medida 4 Mida el diámetro vertical del tanque a través del fitting de medición una vez que el material de relleno alcance el lomo del tanque Mida el diámetro vertical del tanque a través del fitting de medición una vez que el material de relleno alcance su nivel final y antes de colocar la losa de cerramiento

4 PROCESO DE INSTALACION DE TANQUES DE FRP

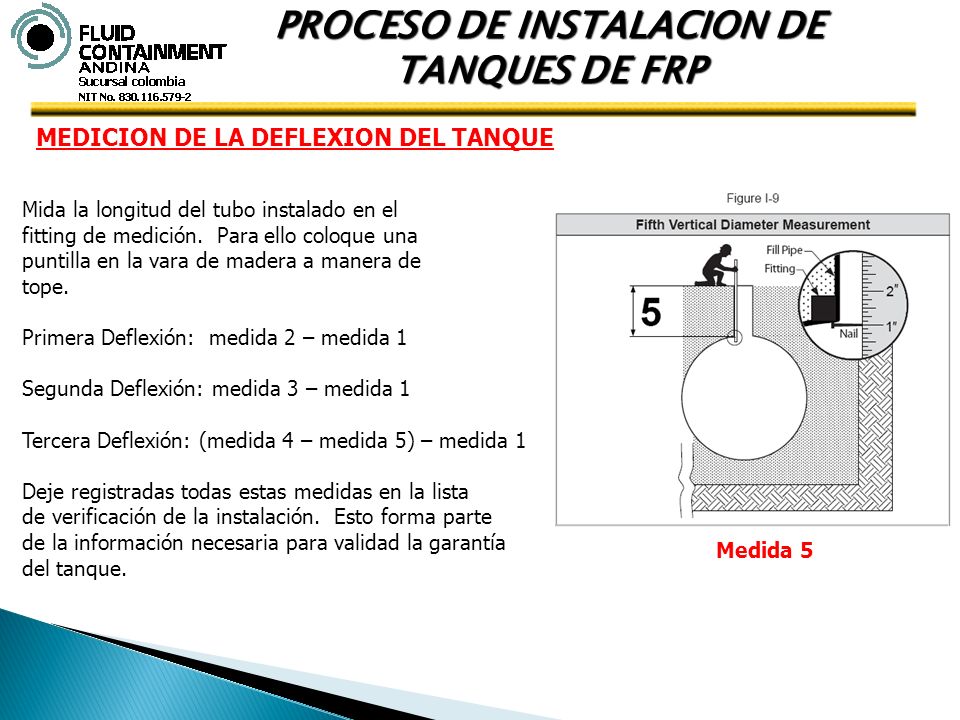

MEDICION DE LA DEFLEXION DEL TANQUE Mida la longitud del tubo instalado en el fitting de medición. Para ello coloque una puntilla en la vara de madera a manera de tope. Primera Deflexión: medida 2 – medida 1 Segunda Deflexión: medida 3 – medida 1 Tercera Deflexión: (medida 4 – medida 5) – medida 1 Deje registradas todas estas medidas en la lista de verificación de la instalación. Esto forma parte de la información necesaria para validad la garantía del tanque. Medida 5
