IHQ + CISH AUTOMATIZADOS

Presentación del tema: "IHQ + CISH AUTOMATIZADOS"— Transcripción de la presentación:

1 IHQ + CISH AUTOMATIZADOS
BOND MAX IHQ + CISH AUTOMATIZADOS

2 BOND MAX: IHQ+ CISH AUTOMATIZADOS

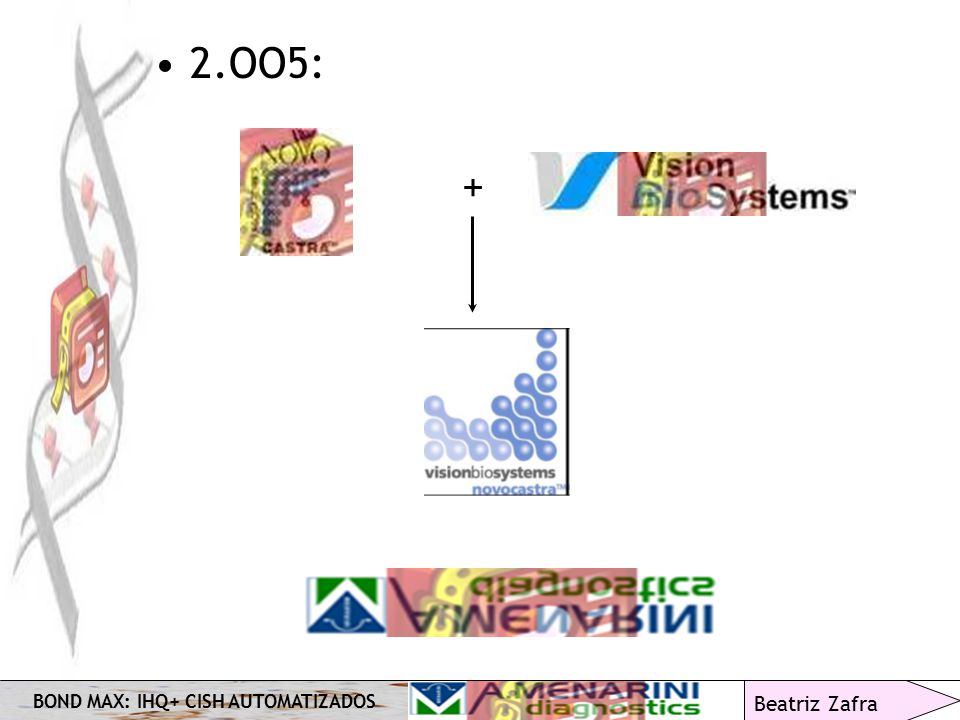

2.OO5: + BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

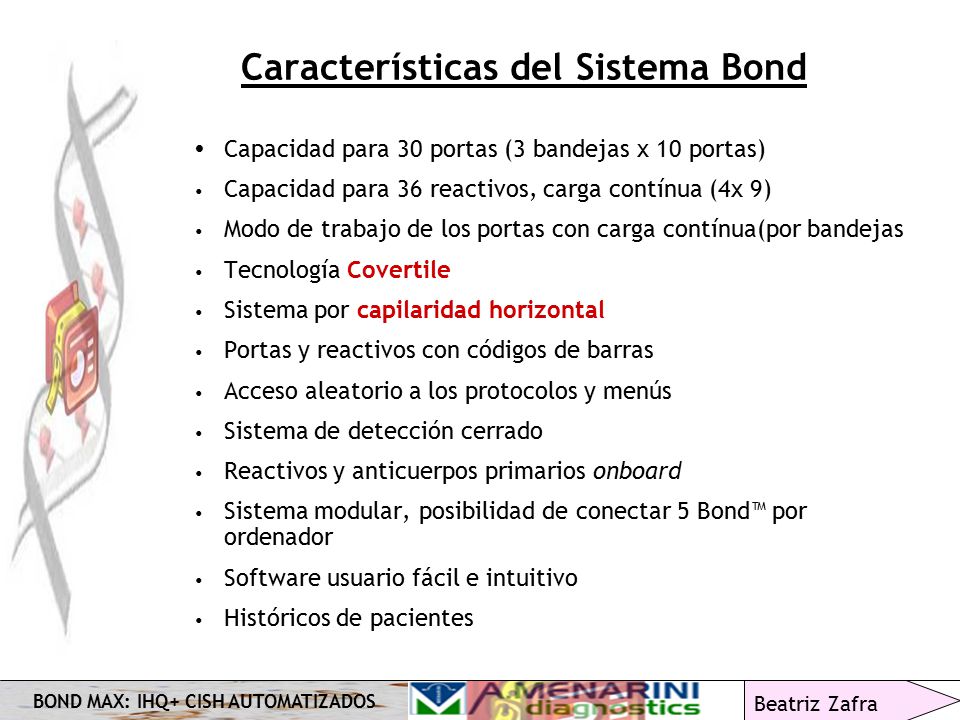

3 Características del Sistema Bond
Capacidad para 30 portas (3 bandejas x 10 portas) Capacidad para 36 reactivos, carga contínua (4x 9) Modo de trabajo de los portas con carga contínua(por bandejas Tecnología Covertile Sistema por capilaridad horizontal Portas y reactivos con códigos de barras Acceso aleatorio a los protocolos y menús Sistema de detección cerrado Reactivos y anticuerpos primarios onboard Sistema modular, posibilidad de conectar 5 Bond™ por ordenador Software usuario fácil e intuitivo Históricos de pacientes BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

4

5

6

7

8 BOND MAX: IHQ+ CISH AUTOMATIZADOS

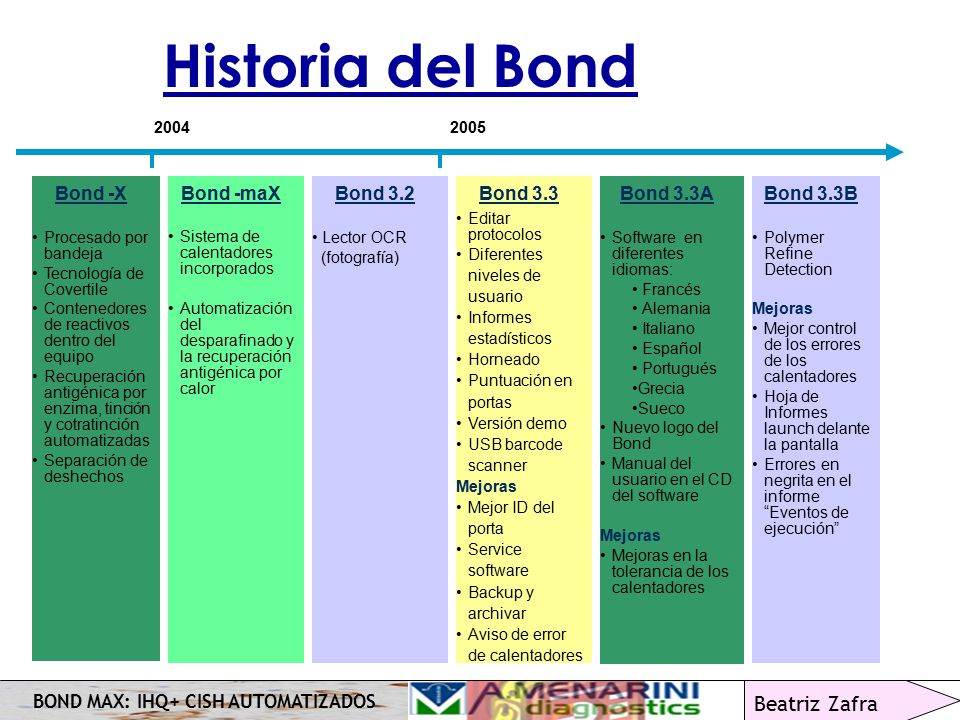

Historia del Bond Bond -X Procesado por bandeja Tecnología de Covertile Contenedores de reactivos dentro del equipo Recuperación antigénica por enzima, tinción y cotratinción automatizadas Separación de deshechos Bond -maX Sistema de calentadores incorporados Automatización del desparafinado y la recuperación antigénica por calor Bond 3.2 Lector OCR (fotografía) Bond 3.3 Editar protocolos Diferentes niveles de usuario Informes estadísticos Horneado Puntuación en portas Versión demo USB barcode scanner Mejoras Mejor ID del porta Service software Backup y archivar Aviso de error de calentadores Bond 3.3A Software en diferentes idiomas: Francés Alemania Italiano Español Portugués Grecia Sueco Nuevo logo del Bond Manual del usuario en el CD del software Mejoras Mejoras en la tolerancia de los calentadores Bond 3.3B Polymer Refine Detection Mejoras Mejor control de los errores de los calentadores Hoja de Informes launch delante la pantalla Errores en negrita en el informe “Eventos de ejecución” BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

9 BOND MAX: IHQ+ CISH AUTOMATIZADOS

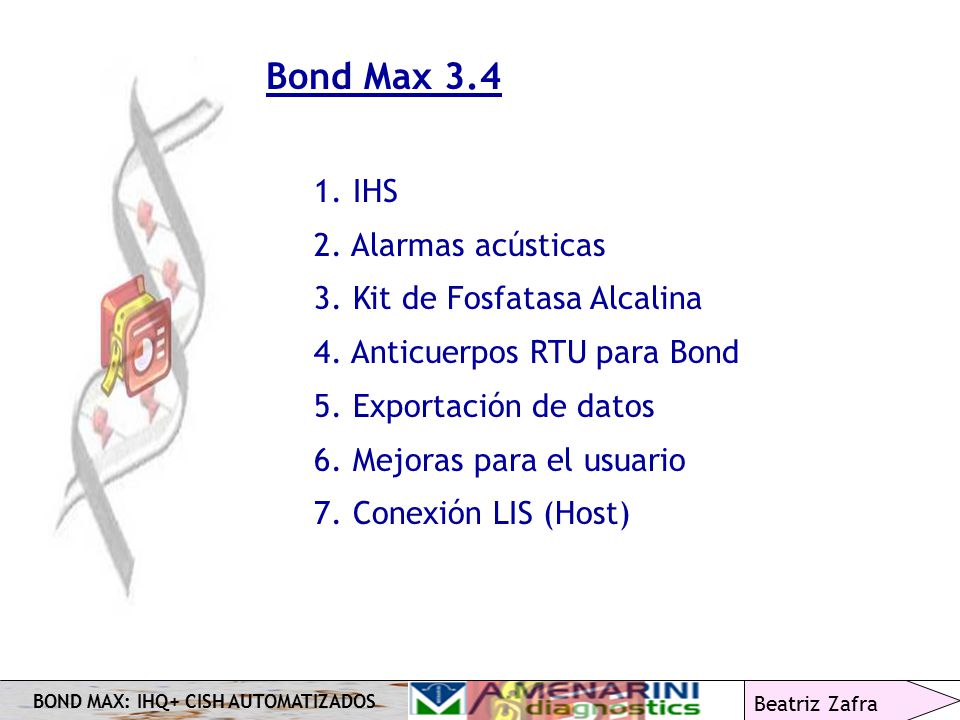

IHS Alarmas acústicas Kit de Fosfatasa Alcalina Anticuerpos RTU para Bond Exportación de datos Mejoras para el usuario Conexión LIS (Host) BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

10 BOND MAX: IHQ+ CISH AUTOMATIZADOS

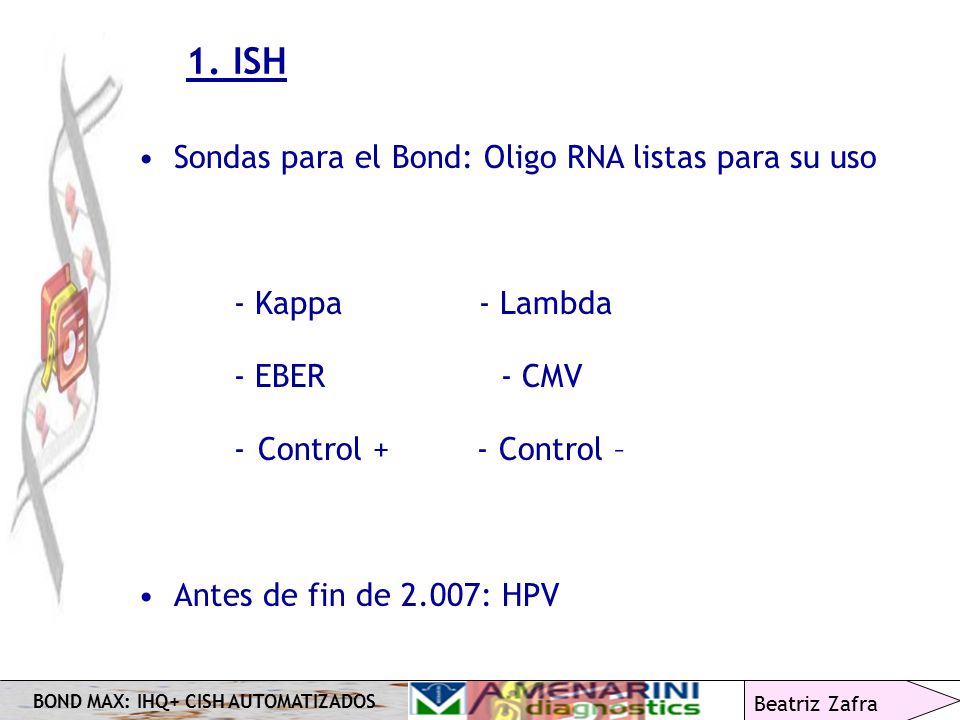

Sondas para el Bond: Oligo RNA listas para su uso - Kappa Lambda - EBER CMV Control Control – Antes de fin de 2.007: HPV BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

11 BOND MAX: IHQ+ CISH AUTOMATIZADOS

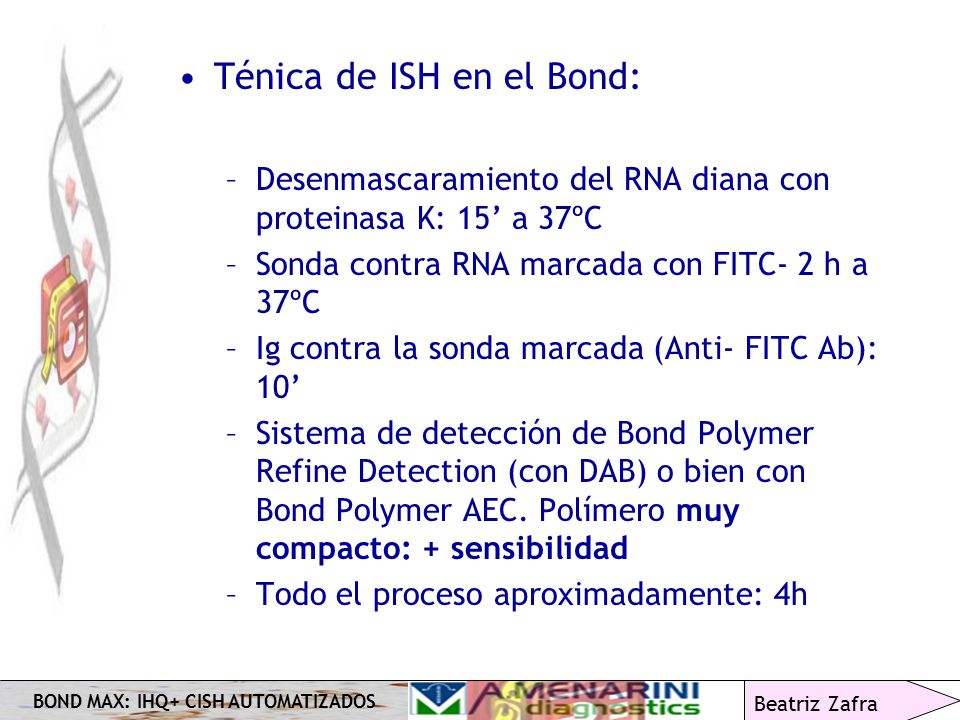

Ténica de ISH en el Bond: Desenmascaramiento del RNA diana con proteinasa K: 15’ a 37ºC Sonda contra RNA marcada con FITC- 2 h a 37ºC Ig contra la sonda marcada (Anti- FITC Ab): 10’ Sistema de detección de Bond Polymer Refine Detection (con DAB) o bien con Bond Polymer AEC. Polímero muy compacto: + sensibilidad Todo el proceso aproximadamente: 4h BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

12 BOND MAX: IHQ+ CISH AUTOMATIZADOS

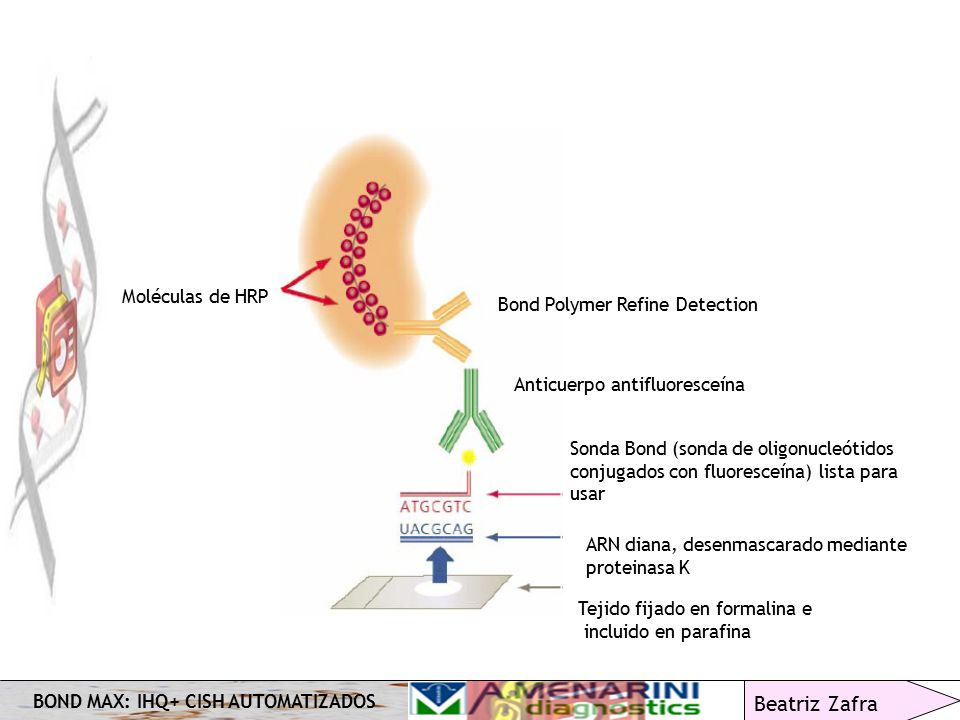

Moléculas de HRP Bond Polymer Refine Detection Anticuerpo antifluoresceína Sonda Bond (sonda de oligonucleótidos conjugados con fluoresceína) lista para usar ARN diana, desenmascarado mediante proteinasa K Tejido fijado en formalina e incluido en parafina BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

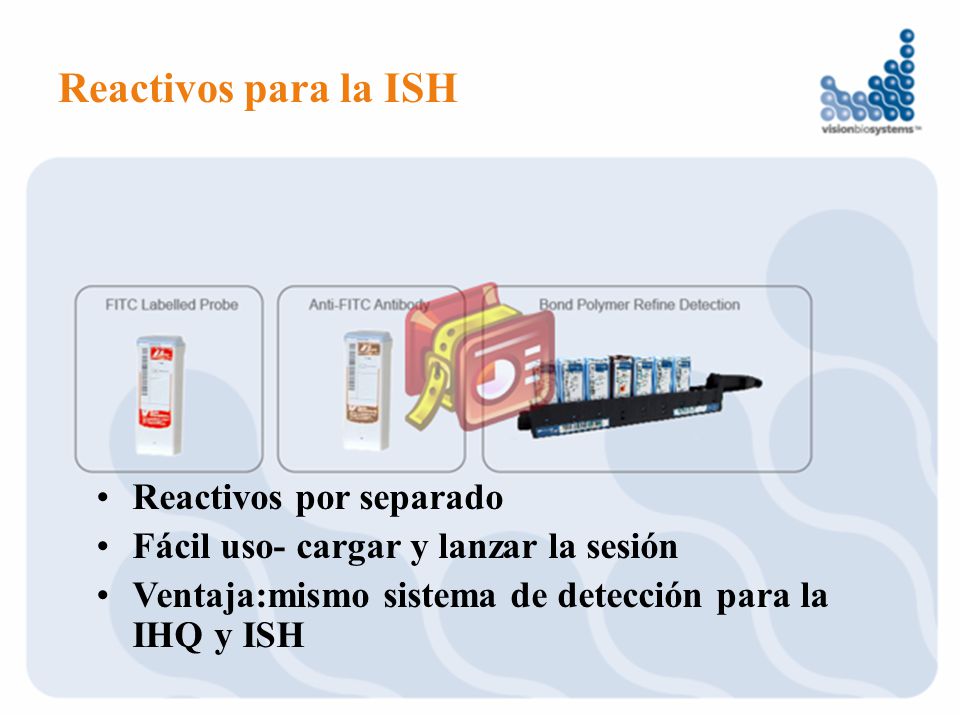

13 Reactivos para la ISH Reactivos por separado
Fácil uso- cargar y lanzar la sesión Ventaja:mismo sistema de detección para la IHQ y ISH

14 BOND MAX: IHQ+ CISH AUTOMATIZADOS

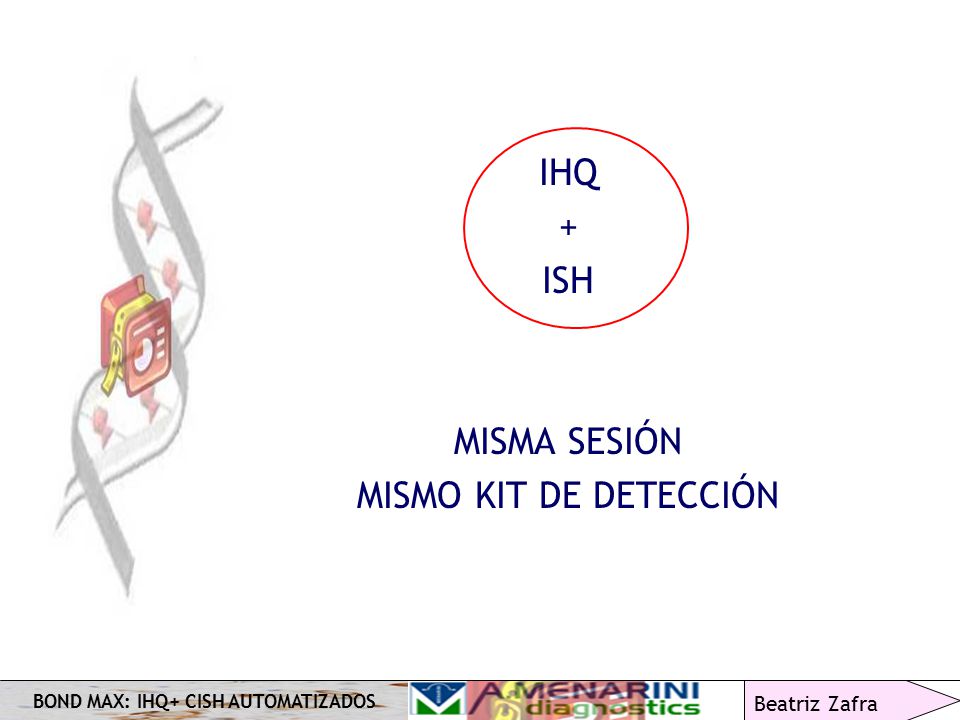

MISMA SESIÓN MISMO KIT DE DETECCIÓN BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

15 CMV en bazo usando Bond Polymer Detection
ISH CMV en bazo usando Bond Polymer Detection

16 Lambda en amígdala usando Bond Polymer Detection

17 Kappa en amígdala usando Bond Polymer Detection

18 EBER en un Linfoma de Hodking usando Bond Polymer Detection

19 BOND MAX: IHQ+ CISH AUTOMATIZADOS

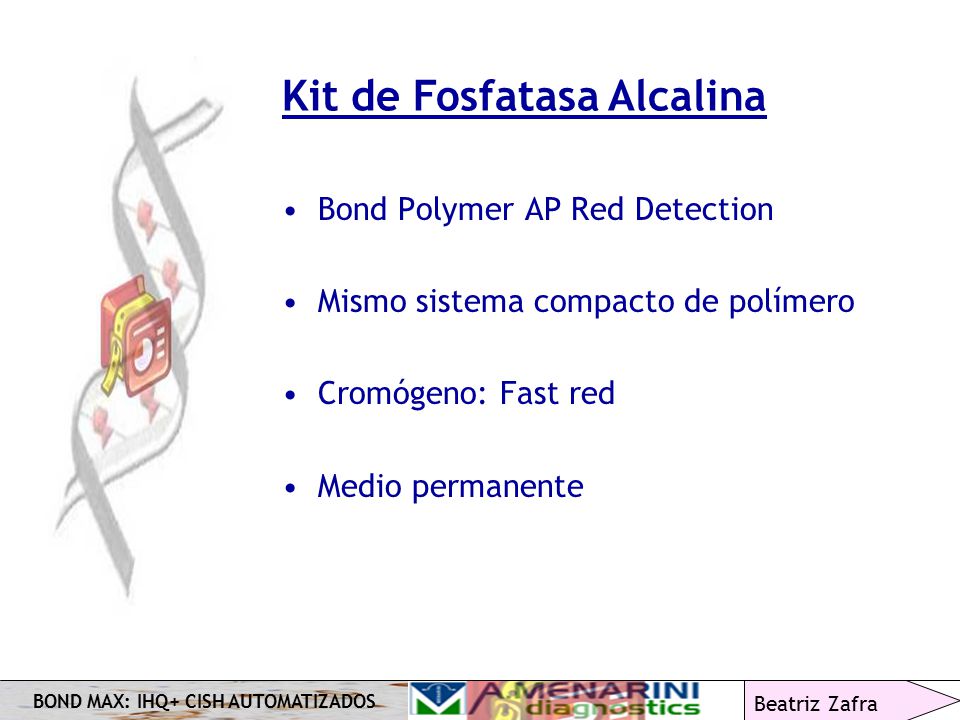

Kit de Fosfatasa Alcalina Bond Polymer AP Red Detection Mismo sistema compacto de polímero Cromógeno: Fast red Medio permanente BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

20 CD3 en amígdala con Bond Polymer AP Red Detection

21 Melan A en un melanoma con Bond Polymer AP Red Detection

22 BOND MAX: IHQ+ CISH AUTOMATIZADOS

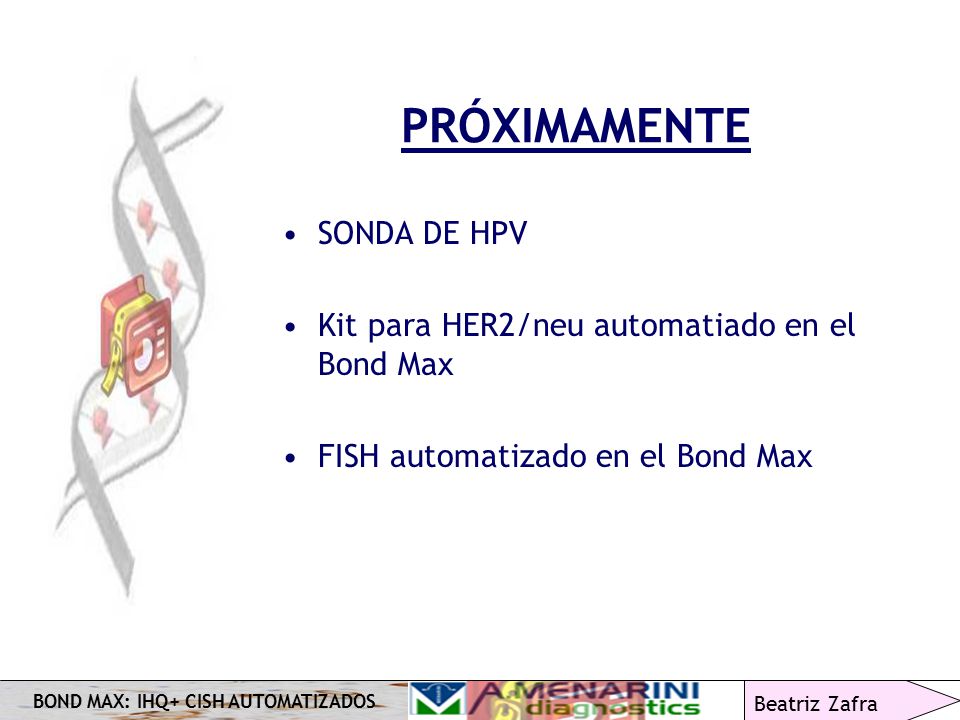

PRÓXIMAMENTE SONDA DE HPV Kit para HER2/neu automatiado en el Bond Max FISH automatizado en el Bond Max BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra

23 BOND MAX: IHQ+ CISH AUTOMATIZADOS
¡Gracias por su atención! BOND MAX: IHQ+ CISH AUTOMATIZADOS Beatriz Zafra
