BCD y Representación Binaria de Caracteres

Presentación del tema: "BCD y Representación Binaria de Caracteres"— Transcripción de la presentación:

1 BCD y Representación Binaria de Caracteres
BCD, ASCII, EBCDIC, ISO/IEC 8859, Unicode.

2 Decimal codificado en binario (BCD)
Binary-Coded Decimal (BCD) o Decimal codificado en binario es un estándar para representar números decimales en el sistema binario, en donde cada dígito decimal (0, 1, 2, …, 9) es codificado con una secuencia de 4 bits (nibble o cuarteto). Esto es así porque es el número de bits necesario para representar el nueve, el número más alto que se puede representar en BCD. Con esta codificación especial de los dígitos decimales en el sistema binario, se pueden realizar operaciones aritméticas como suma, resta, multiplicación y división de números en representación decimal, sin perder en los cálculos la precisión ni tener las inexactitudes en que normalmente se incurre con las conversiones de decimal a binario puro y de binario puro a decimal. La conversión de los números decimales a BCD y viceversa es muy sencilla, pero los cálculos en BCD se llevan más tiempo y son algo más complicados que con números binarios puros. Cada dígito decimal tiene una representación binaria codificada con 4 bits:

3 BCD Los números decimales, se codifican en BCD con los de bits que representan sus dígitos. Por ejemplo, la codificación en BCD del número decimal es: La representación anterior (en BCD) es diferente de la representación del mismo número decimal en binario puro: Nota: Existen varias formas alternativas de códificación BCD. En la gráfica a la derecha se presentan los códigos BCD más empleados. La ventaja del código BCD frente a la representación binaria clásica es que no hay límite para el tamaño de un número. Los números que se representan en formato binario están generalmente limitados por el número mayor que se pueda representar con 8, 16, 32 o 64 bits. Por el contrario, utilizando BCD, añadir un nuevo dígito sólo implica añadir una nueva secuencia de 4 bits.

4 BCD Como se observa, con el BCD sólo se utilizan 10 de las 16 posibles combinaciones que se pueden formar con números de 4 bits, por lo que el sistema pierde capacidad de representación, aunque se facilita la compresión de los números. Esto es porque el BCD sólo se usa para representar cifras, no números en su totalidad. Esto quiere decir que para números de más de una cifra hacen falta dos o más números BCD, según el número de dígitos en la cifra. Una forma sencilla de calcular números en BCD es sumando normalmente bit a bit, y si el conjunto de 4 bits sobrepasa el número 9, entonces se le suma un 6 (0110) en binario, para poder volver a empezar, como si hiciéramos un módulo al elemento sumante. Desde que los sistemas informáticos empezaron a almacenar los datos en conjuntos de ocho bits (octeto), hay dos maneras comunes de almacenar los datos BCD: Omisión de los cuatro bits más significativos (como sucede en el EBCDIC) Almacenamiento de dos datos BCD; es el denominado BCD empaquetado, en el que también se incluye en primer lugar el signo, por lo general con 1100 para el + y 1101 para el -. De este modo, el número 127 sería representado como ( , , ) en el EBCDIC o ( , ) en el BCD empaquetado. El BCD sigue siendo ampliamente utilizado para almacenar datos, en aritmética binaria o en electrónica. Los números se pueden mostrar fácilmente en visualizadores (displays) de siete segmentos enviando cada cuarteto BCD a un visualizador. El BIOS de una computadora almacena generalmente la fecha y la hora en formato BCD; probablemente por razones históricas se evitó la necesidad de su conversión en ASCII.

5 Representación Binaria de Caracteres
Como se vio anteriormente, el sistema binario es un sistema numérico, por lo que la representación binaria de números en otras bases (otros sistemas) resulta de la conversión matemática entre una base a otra, se podría decir que es un método directo. Sin embargo, la representación de caracteres en manera binaria requiere de esquemas que relacionen una secuencia o número binario a cada caracter dentro de un conjunto de caracteres bien establecido. Se han implementado varios estándares bien conocidos para la representación binaria de caracteres, entre las que destacan los siguientes: ASCII EBCDIC ISO/IEC 8859 Unicode

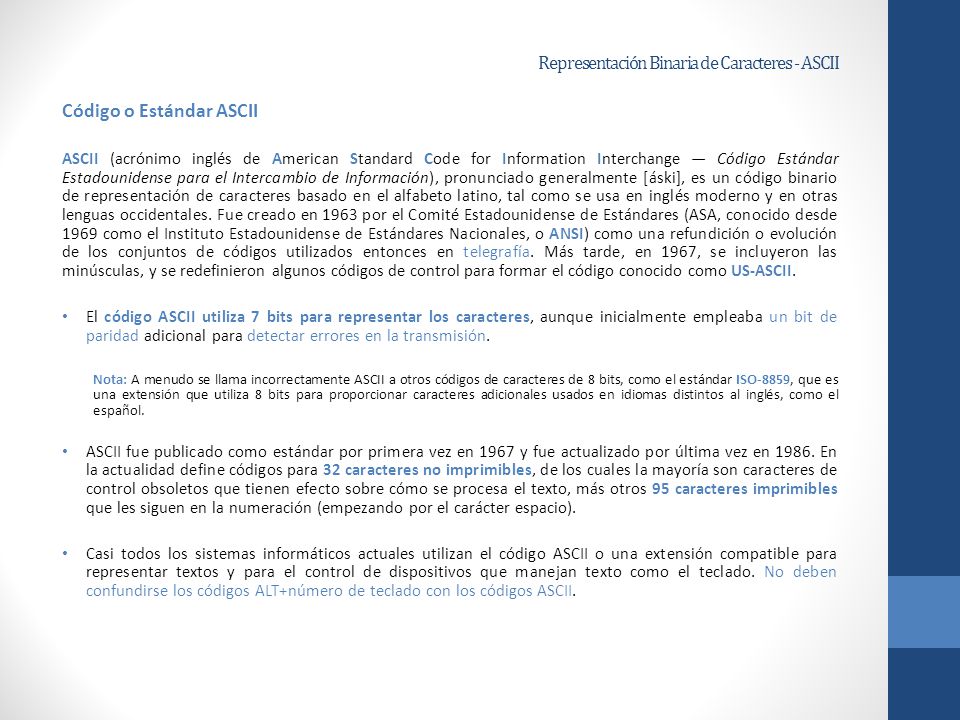

6 Representación Binaria de Caracteres - ASCII
Código o Estándar ASCII ASCII (acrónimo inglés de American Standard Code for Information Interchange — Código Estándar Estadounidense para el Intercambio de Información), pronunciado generalmente [áski], es un código binario de representación de caracteres basado en el alfabeto latino, tal como se usa en inglés moderno y en otras lenguas occidentales. Fue creado en 1963 por el Comité Estadounidense de Estándares (ASA, conocido desde 1969 como el Instituto Estadounidense de Estándares Nacionales, o ANSI) como una refundición o evolución de los conjuntos de códigos utilizados entonces en telegrafía. Más tarde, en 1967, se incluyeron las minúsculas, y se redefinieron algunos códigos de control para formar el código conocido como US-ASCII. El código ASCII utiliza 7 bits para representar los caracteres, aunque inicialmente empleaba un bit de paridad adicional para detectar errores en la transmisión. Nota: A menudo se llama incorrectamente ASCII a otros códigos de caracteres de 8 bits, como el estándar ISO-8859, que es una extensión que utiliza 8 bits para proporcionar caracteres adicionales usados en idiomas distintos al inglés, como el español. ASCII fue publicado como estándar por primera vez en 1967 y fue actualizado por última vez en En la actualidad define códigos para 32 caracteres no imprimibles, de los cuales la mayoría son caracteres de control obsoletos que tienen efecto sobre cómo se procesa el texto, más otros 95 caracteres imprimibles que les siguen en la numeración (empezando por el carácter espacio). Casi todos los sistemas informáticos actuales utilizan el código ASCII o una extensión compatible para representar textos y para el control de dispositivos que manejan texto como el teclado. No deben confundirse los códigos ALT+número de teclado con los códigos ASCII.

7 Representación Binaria de Caracteres - ASCII
Tabla del Código ASCII (7 bits)

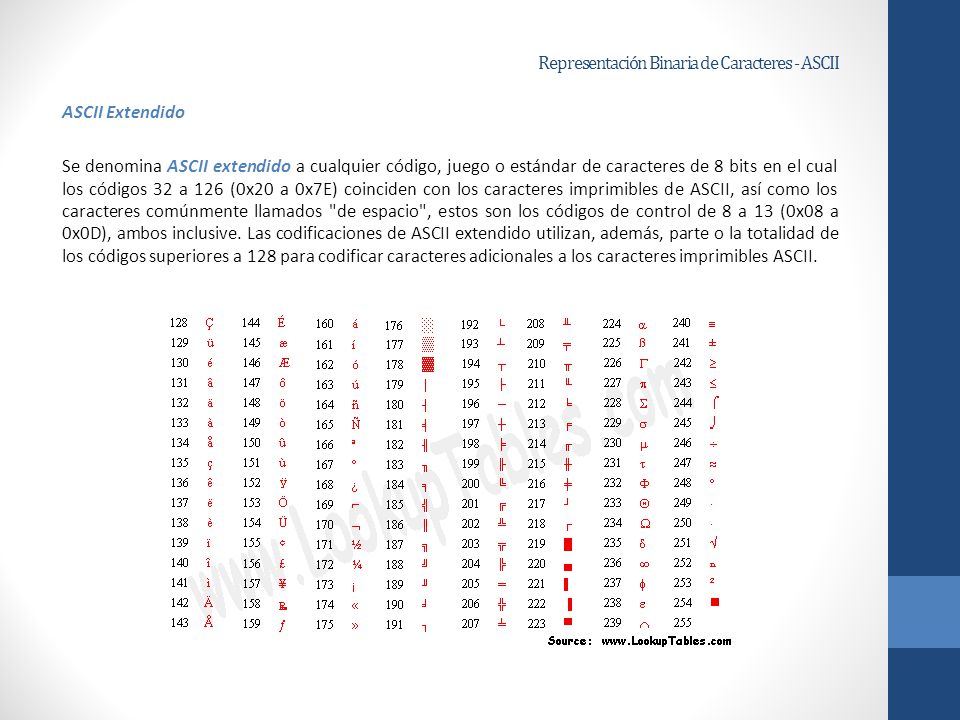

8 Representación Binaria de Caracteres - ASCII
ASCII Extendido Se denomina ASCII extendido a cualquier código, juego o estándar de caracteres de 8 bits en el cual los códigos 32 a 126 (0x20 a 0x7E) coinciden con los caracteres imprimibles de ASCII, así como los caracteres comúnmente llamados "de espacio", estos son los códigos de control de 8 a 13 (0x08 a 0x0D), ambos inclusive. Las codificaciones de ASCII extendido utilizan, además, parte o la totalidad de los códigos superiores a 128 para codificar caracteres adicionales a los caracteres imprimibles ASCII.

9 Representación Binaria de Caracteres - EBCDIC
Código EBCDIC EBCDIC (Extended Binary Coded Decimal Interchange Code) es un código estándar de 8 bits usado por computadoras mainframe IBM para representar caracteres alfanuméricos, controles y signos de puntuación (define un total de 256 caracteres). IBM adaptó el EBCDIC del código de tarjetas perforadas en los años 1960 y lo promulgó como una táctica customer-control cambiando el código estándar ASCII. Nota: Este código surge como una ampliación del código BCD. En las transmisiones de datos es necesario utilizar un gran número de caracteres de control para la manipulación de los mensajes y realización de otras funciones. De ahí que el código BCD se extendiera a una representación utilizando 8 bits dando origen al código EBCDIC (Extended Binary Coded Decimal Interchange Code). Existen muchas versiones (codepages) de EBCDIC con caracteres diferentes, respectivamente sucesiones diferentes de los mismos caracteres. Por ejemplo al menos hay 9 versiones nacionales de EBCDIC con Latín 1 caracteres con sucesiones diferentes. El siguiente es el código CCSID 500, una variante de EBCDIC. Los caracteres 0x00–0x3F y 0xFF son de control, 0x40 es un espacio, 0x41 es no-saltar página y 0xCA es un guion suave.

10 Representación Binaria de Caracteres - EBCDIC
Código EBCDIC versión Latin 1

11 Representación Binaria de Caracteres – ISO/IEC 8859
Código ISO/IEC 8859 ISO/IEC 8859 es un conjunto ISO y la IEC estándar de 8 bits para codificaciones de caracteres para su uso en computadoras. se caracterizan por poseer la codificación ASCII en su rango inicial (128 caracteres) y otros 128 caracteres para cada codificación, con lo que en total utilizan 8 bits. La norma se divide en los números, publicado por separado, tales como ISO/IEC , ISO/IEC , etc., cada uno de los cuales puede ser informal a que se refiere como una norma en sí misma. En la actualidad hay 15 partes a partir de 2006, sin contar el abandonado ISO/ IEC estándar. ISO/IEC ISO es una norma de la ISO que pertenece al grupo de juegos de caracteres de la ISO conocidos como ISO/IEC y define la codificación del alfabeto latino, incluyendo los diacríticos (como letras acentuadas, ñ, ç), y letras especiales (como ß, Ø), necesarios para la escritura de las siguientes lenguas originarias de Europa occidental: afrikáans, alemán, español, catalán, euskera, aragonés, asturiano, danés, escocés, feroés, finés, francés, gaélico, gallego, inglés, islandés, italiano, holandés, noruego, portugués y sueco. También conocida como Alfabeto Latino n.º 1 o ISO Latín 1. Los caracteres de ISO son además los primeros 256 caracteres del estándar ISO (Unicode). La norma ISO consistió en una revisión de la ISO , incorporando el símbolo del Euro y algunos caracteres necesarios para dar soporte completo al francés, finés y estonio.

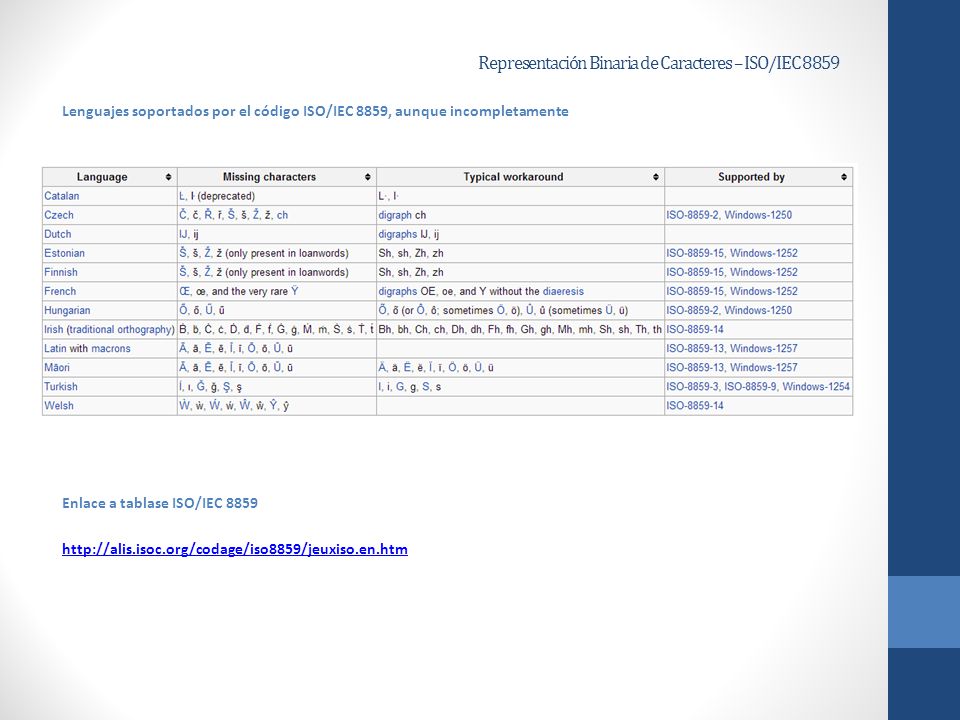

12 Representación Binaria de Caracteres – ISO/IEC 8859
Lenguajes soportados por el código ISO/IEC 8859, aunque incompletamente Enlace a tablase ISO/IEC 8859

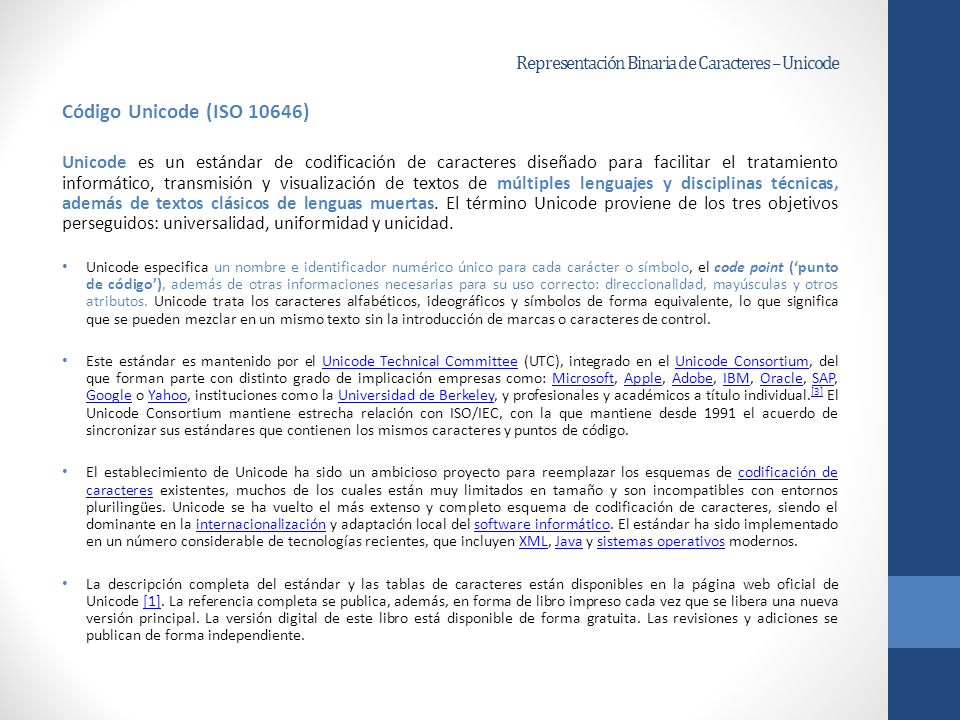

13 Representación Binaria de Caracteres – Unicode
Código Unicode (ISO 10646) Unicode es un estándar de codificación de caracteres diseñado para facilitar el tratamiento informático, transmisión y visualización de textos de múltiples lenguajes y disciplinas técnicas, además de textos clásicos de lenguas muertas. El término Unicode proviene de los tres objetivos perseguidos: universalidad, uniformidad y unicidad. Unicode especifica un nombre e identificador numérico único para cada carácter o símbolo, el code point (‘punto de código’), además de otras informaciones necesarias para su uso correcto: direccionalidad, mayúsculas y otros atributos. Unicode trata los caracteres alfabéticos, ideográficos y símbolos de forma equivalente, lo que significa que se pueden mezclar en un mismo texto sin la introducción de marcas o caracteres de control. Este estándar es mantenido por el Unicode Technical Committee (UTC), integrado en el Unicode Consortium, del que forman parte con distinto grado de implicación empresas como: Microsoft, Apple, Adobe, IBM, Oracle, SAP, Google o Yahoo, instituciones como la Universidad de Berkeley, y profesionales y académicos a título individual.[3] El Unicode Consortium mantiene estrecha relación con ISO/IEC, con la que mantiene desde 1991 el acuerdo de sincronizar sus estándares que contienen los mismos caracteres y puntos de código. El establecimiento de Unicode ha sido un ambicioso proyecto para reemplazar los esquemas de codificación de caracteres existentes, muchos de los cuales están muy limitados en tamaño y son incompatibles con entornos plurilingües. Unicode se ha vuelto el más extenso y completo esquema de codificación de caracteres, siendo el dominante en la internacionalización y adaptación local del software informático. El estándar ha sido implementado en un número considerable de tecnologías recientes, que incluyen XML, Java y sistemas operativos modernos. La descripción completa del estándar y las tablas de caracteres están disponibles en la página web oficial de Unicode [1]. La referencia completa se publica, además, en forma de libro impreso cada vez que se libera una nueva versión principal. La versión digital de este libro está disponible de forma gratuita. Las revisiones y adiciones se publican de forma independiente.

14 Representación Binaria de Caracteres – Unicode
Enlace a Tablas Unicode:
