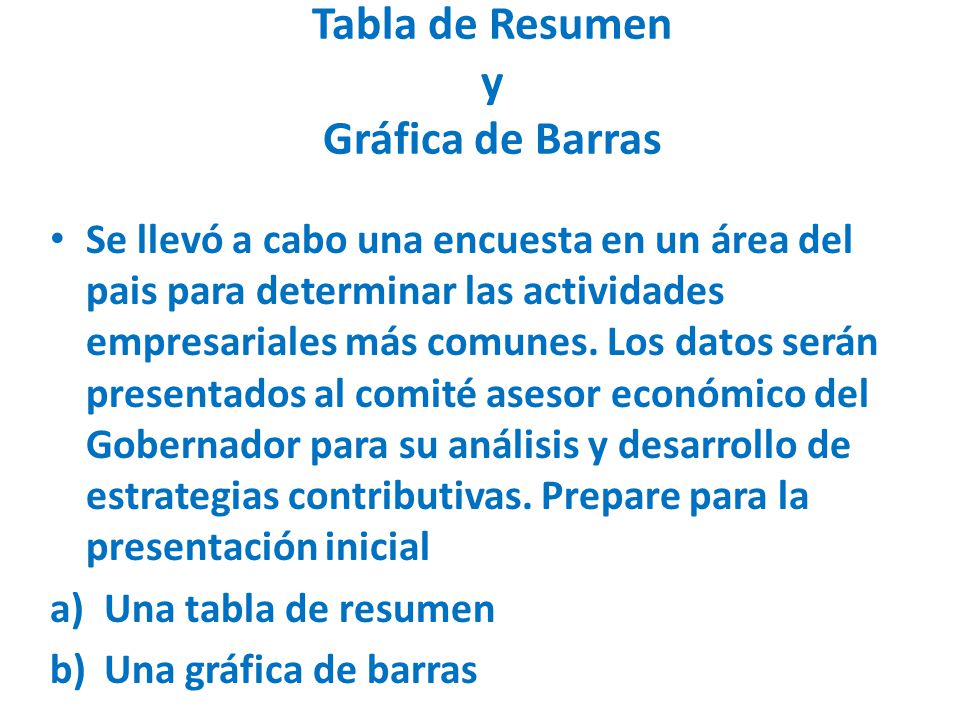

1 Tabla de Resumen y Gráfica de Barras
Se llevó a cabo una encuesta en un área del pais para determinar las actividades empresariales más comunes. Los datos serán presentados al comité asesor económico del Gobernador para su análisis y desarrollo de estrategias contributivas. Prepare para la presentación inicial Una tabla de resumen Una gráfica de barras

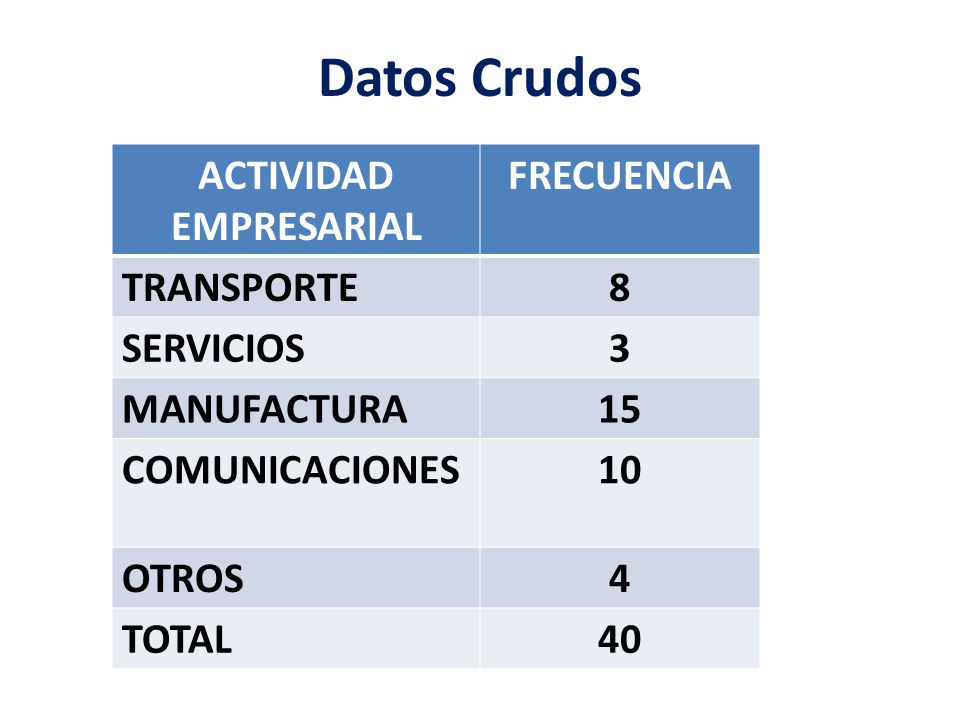

2 ACTIVIDAD EMPRESARIAL
Datos Crudos ACTIVIDAD EMPRESARIAL FRECUENCIA TRANSPORTE 8 SERVICIOS 3 MANUFACTURA 15 COMUNICACIONES 10 OTROS 4 TOTAL 40

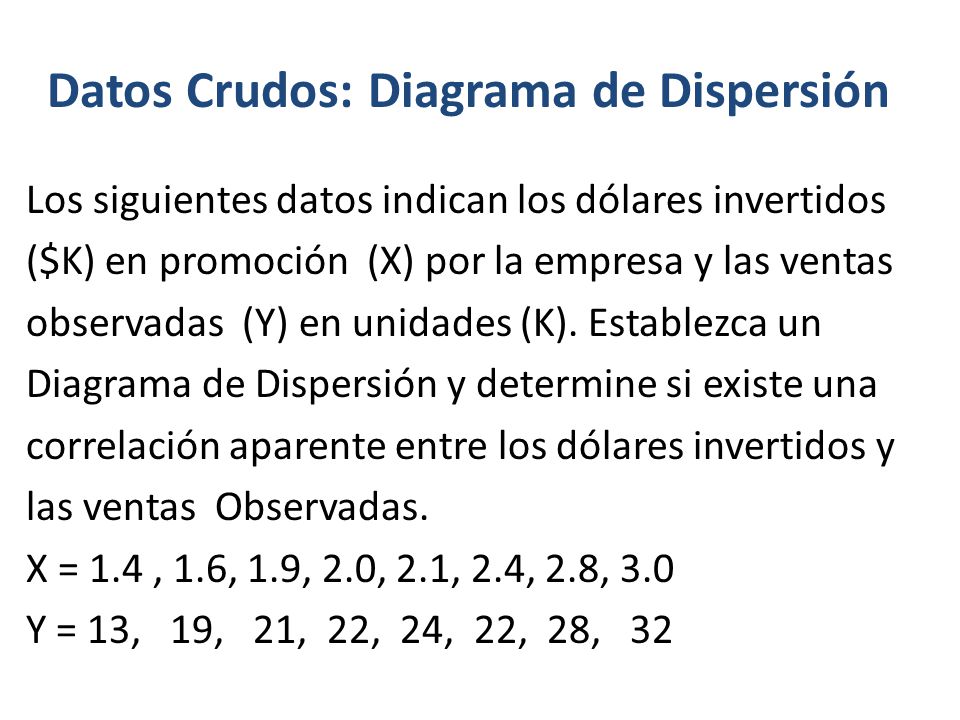

3 Datos Crudos: Diagrama de Dispersión
Los siguientes datos indican los dólares invertidos ($K) en promoción (X) por la empresa y las ventas observadas (Y) en unidades (K). Establezca un Diagrama de Dispersión y determine si existe una correlación aparente entre los dólares invertidos y las ventas Observadas. X = 1.4 , 1.6, 1.9, 2.0, 2.1, 2.4, 2.8, 3.0 Y = 13, 19, 21, 22, 24, 22, 28, 32

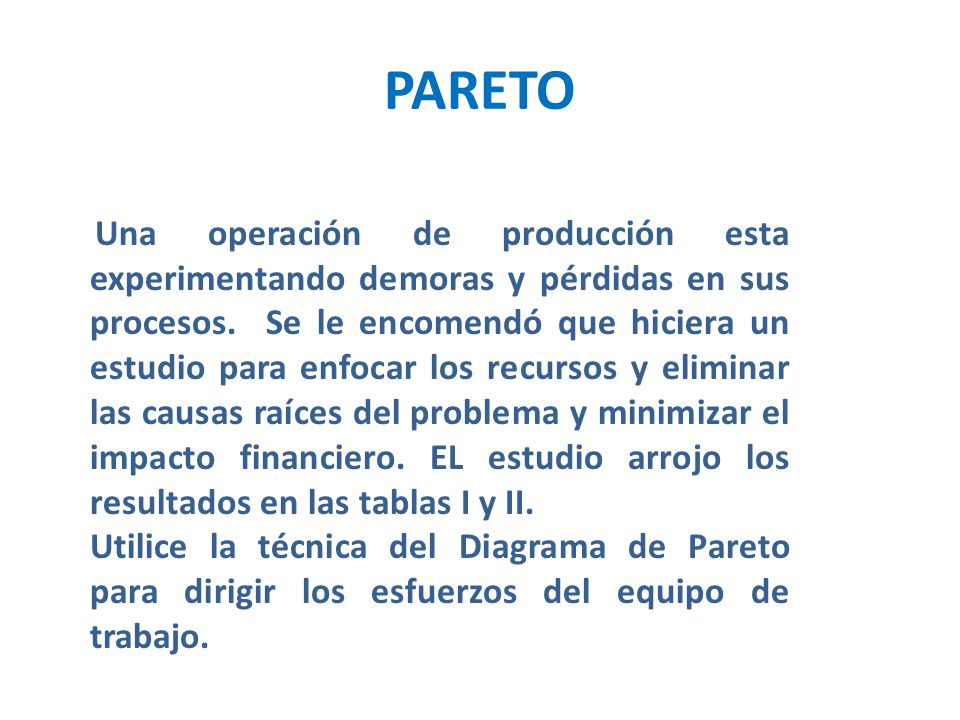

4 PARETO Una operación de producción esta experimentando demoras y pérdidas en sus procesos. Se le encomendó que hiciera un estudio para enfocar los recursos y eliminar las causas raíces del problema y minimizar el impacto financiero. EL estudio arrojo los resultados en las tablas I y II. Utilice la técnica del Diagrama de Pareto para dirigir los esfuerzos del equipo de trabajo.

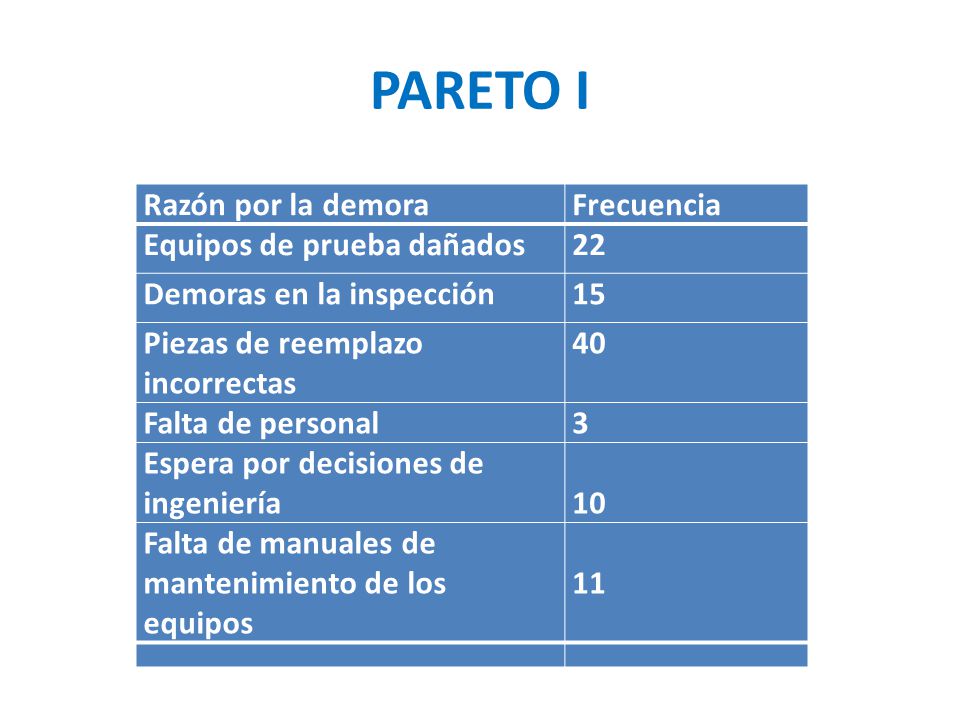

5 PARETO I Razón por la demora Frecuencia Equipos de prueba dañados 22
Demoras en la inspección 15 Piezas de reemplazo incorrectas 40 Falta de personal 3 Espera por decisiones de ingeniería 10 Falta de manuales de mantenimiento de los equipos 11

6 PARETO II Costo ($K) CAUSAS PARA LA DEMORA EQUIPO DAÑADO 55
EQUIPO DAÑADO 55 DEMORAS EN INSPECCIONES 35 PIEZAS NO ADECUADAS 40 FALTA DE PERSONAL 70 ESPERANDO DECISIONES DE INGENIERIA 10 NO HAY DIAGRAMAS DE MAQUINAS 25

7 Distribución de Frecuencias
Prepare Una Distribución de Frecuencias Un Histograma Una ojiva “menor que” Un Polígono de Frecuencias

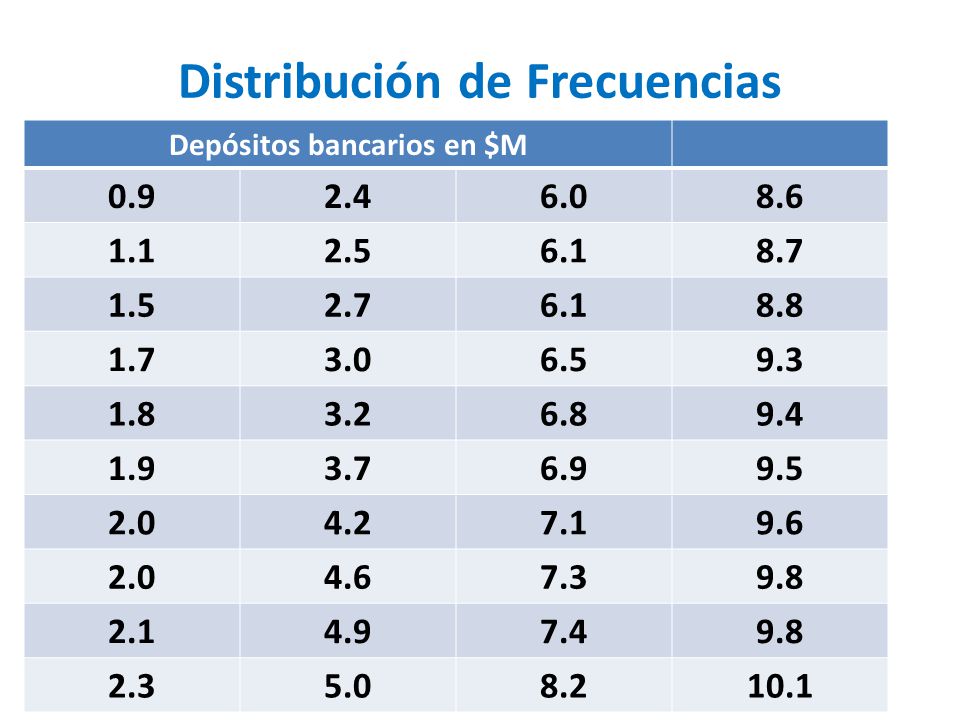

8 Distribución de Frecuencias
Depósitos bancarios en $M 0.9 2.4 6.0 8.6 1.1 2.5 6.1 8.7 1.5 2.7 8.8 1.7 3.0 6.5 9.3 1.8 3.2 6.8 9.4 1.9 3.7 6.9 9.5 2.0 4.2 7.1 9.6 4.6 7.3 9.8 2.1 4.9 7.4 2.3 5.0 8.2 10.1

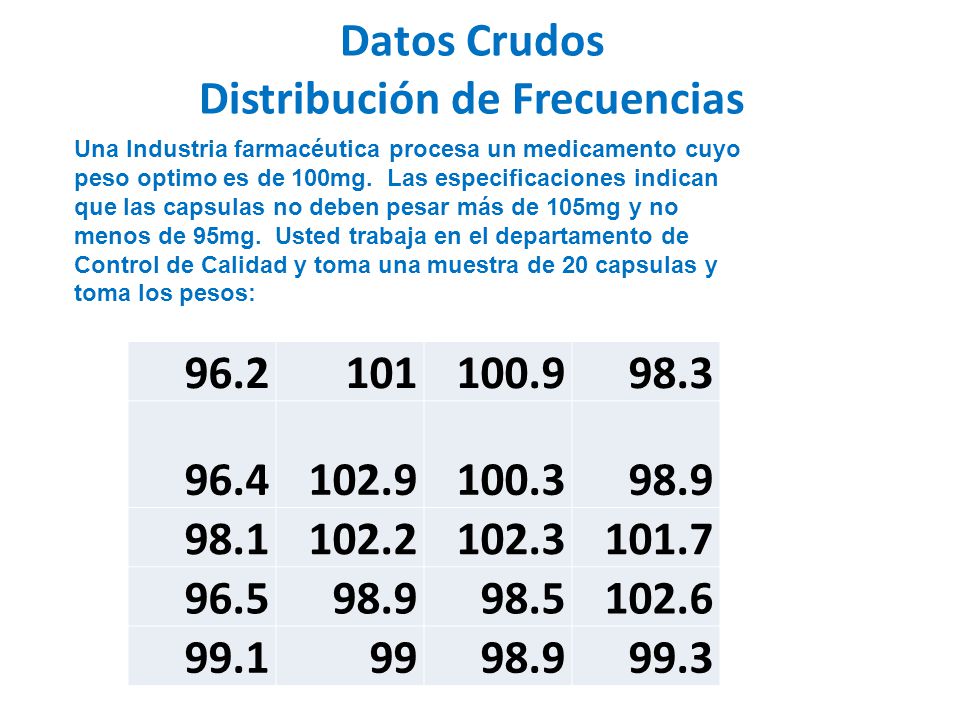

9 Datos Crudos Distribución de Frecuencias
Una Industria farmacéutica procesa un medicamento cuyo peso optimo es de 100mg. Las especificaciones indican que las capsulas no deben pesar más de 105mg y no menos de 95mg. Usted trabaja en el departamento de Control de Calidad y toma una muestra de 20 capsulas y toma los pesos: 96.2 101 100.9 98.3 96.4 102.9 100.3 98.9 98.1 102.2 102.3 101.7 96.5 98.5 102.6 99.1 99 99.3

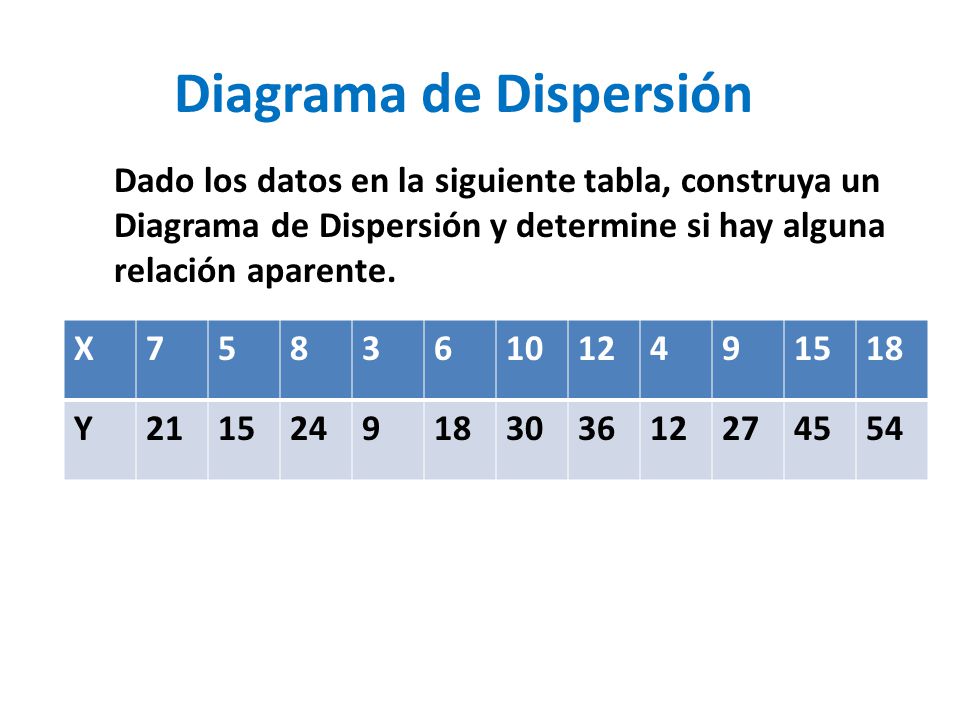

10 Diagrama de Dispersión
Dado los datos en la siguiente tabla, construya un Diagrama de Dispersión y determine si hay alguna relación aparente. X 7 5 8 3 6 10 12 4 9 15 18 Y 21 24 30 36 27 45 54

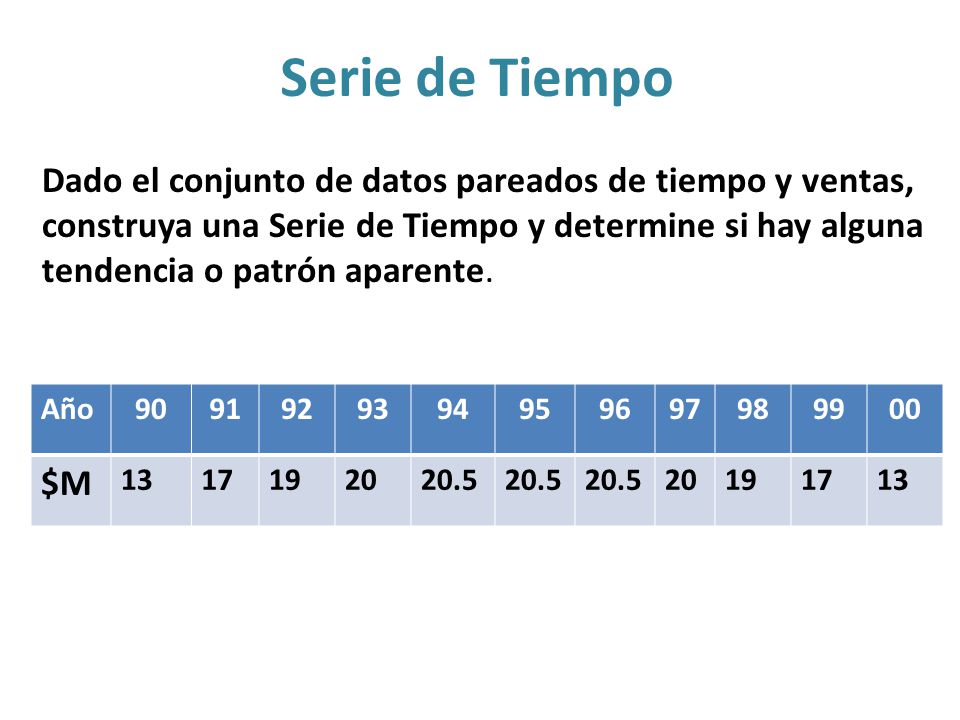

11 Serie de Tiempo Dado el conjunto de datos pareados de tiempo y ventas,
construya una Serie de Tiempo y determine si hay alguna tendencia o patrón aparente. Año 90 91 92 93 94 95 96 97 98 99 00 $M 13 17 19 20 20.5
