1 CAMMESA Sistemas SMEC y SMED AGUEERA Sistemas de Mediciones de Energía
Gerencia de Análisis y Control Global 13 de noviembre de 2014

2 Normativa relacionada con el Sistema SMEC
Resolución S.E. 472/98 Anexo 24 “SMEC” de “Los Procedimientos”. Procedimiento Técnico N° 2 (Habilitación Comercial Nodos SMEC) Procedimiento Técnico N° 3 (Recolección de datos en Emergencia) Procedimiento Técnico N° 14 (Auditoría Externa SMEC)

3 Obligaciones del Sistema SMEC según el tipo de Agente
DISTRIBUIDORES: Instalan el SMEC en sus fronteras con otros Distribuidores GENERADORES Y GRANDES USUARIOS: Instalan el SMEC en sus fronteras con otros Agentes del MEM Los Grandes Usuarios tienen 60 ó 120 días (según el nivel de tensión) desde su ingreso al MEM, para instalar el SMEC TRANSPORTISTAS: Instalan el equipamiento en sus nodos de intercambio Operan y mantienen los Centros Recolectores.

4 Obligaciones del Sistema SMEC según el tipo de Agente
CAMMESA: Controla los proyectos de instalación del equipamiento de medición Recolecta la información de los CCRR. Es responsable de la calidad de los datos a utilizar en las transacciones económicas. Envía reclamos de información faltante. Instaló el equipamiento de medición SMEC en las empresas que pertenecían al Estado Nacional SECRETARIA DE ENERGÍA: Fija las regulaciones del sistema.

5 Componentes de un Punto de Medición
FLUJO DE ENERGÍA CADENA DE MEDICIÓN SMEC Caso: Medición duplicada TI TV Ra Rv Detector de falta de fase DCA Sistema de Comunicación: Telefonía Pública Onda Portadora GPRS Ethernet – IP Satelital Medidor Principal Medidor de Control

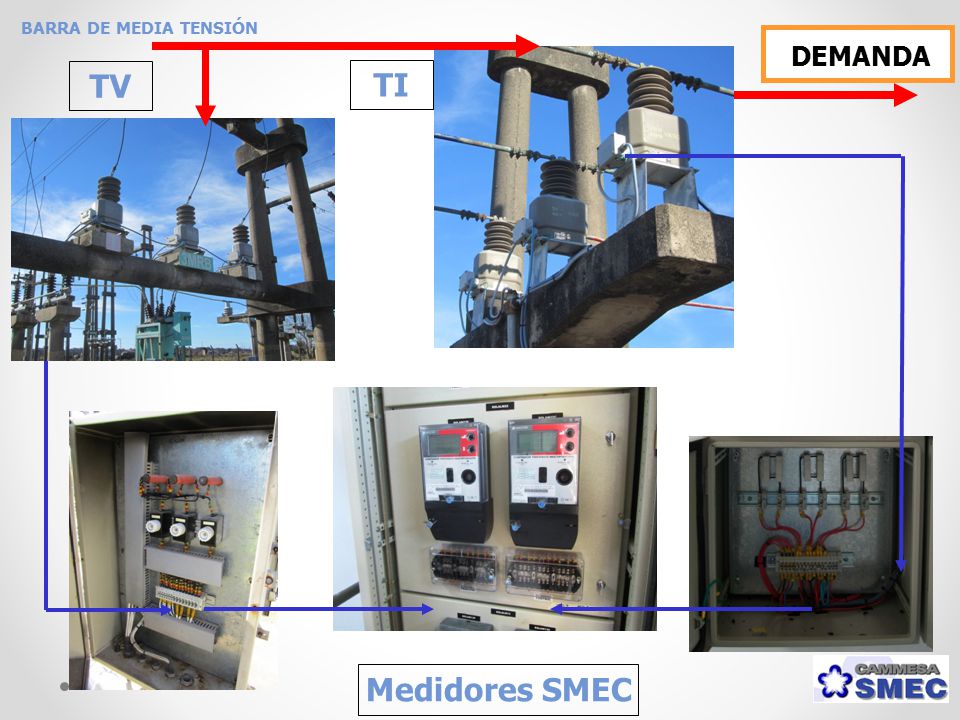

6 BARRA DE MEDIA TENSIÓN DEMANDA TV TI Medidores SMEC

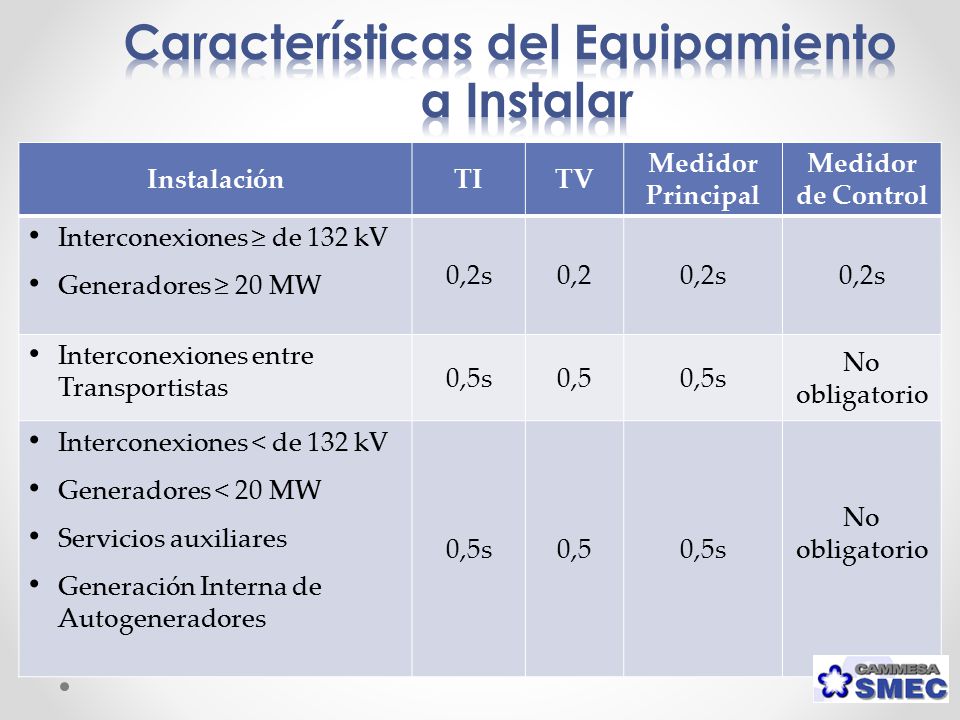

7 Características del Equipamiento a Instalar
Instalación TI TV Medidor Principal Medidor de Control Interconexiones ≥ de 132 kV Generadores ≥ 20 MW 0,2s 0,2 Interconexiones entre Transportistas 0,5s 0,5 No obligatorio Interconexiones < de 132 kV Generadores < 20 MW Servicios auxiliares Generación Interna de Autogeneradores

8 Centros Recolectores SMEC
314 Tucumán Norte - TRANSNOA 119 Barranqueras - TRANSNEA Almafuerte - TRANSENER 301 Rosario Oeste - TRANSENER 199 201 523 Cruz de Piedra - DISTROCUYO Ezeiza - TRANSENER 517 Mercedes - TRANSBA Colonia Valentina - TRANSENER 176 97 Alto Valle - TRANSCOMAHUE Trelew - TRANSPA Total al 01/10/2014: 2653 Medidores Habilitados 100 próximos a habilitarse 191

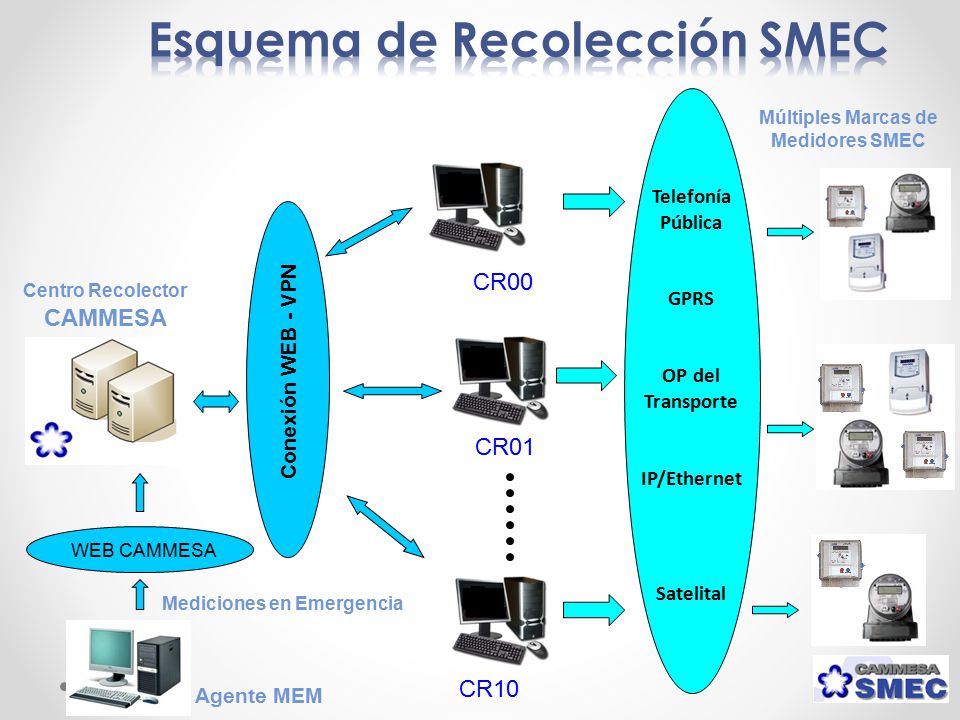

9 Esquema de Recolección SMEC
Múltiples Marcas de Medidores SMEC Telefonía Pública GPRS OP del Transporte IP/Ethernet Satelital CR00 Centro Recolector CAMMESA Conexión WEB - VPN CR01 WEB CAMMESA Mediciones en Emergencia CR10 Agente MEM

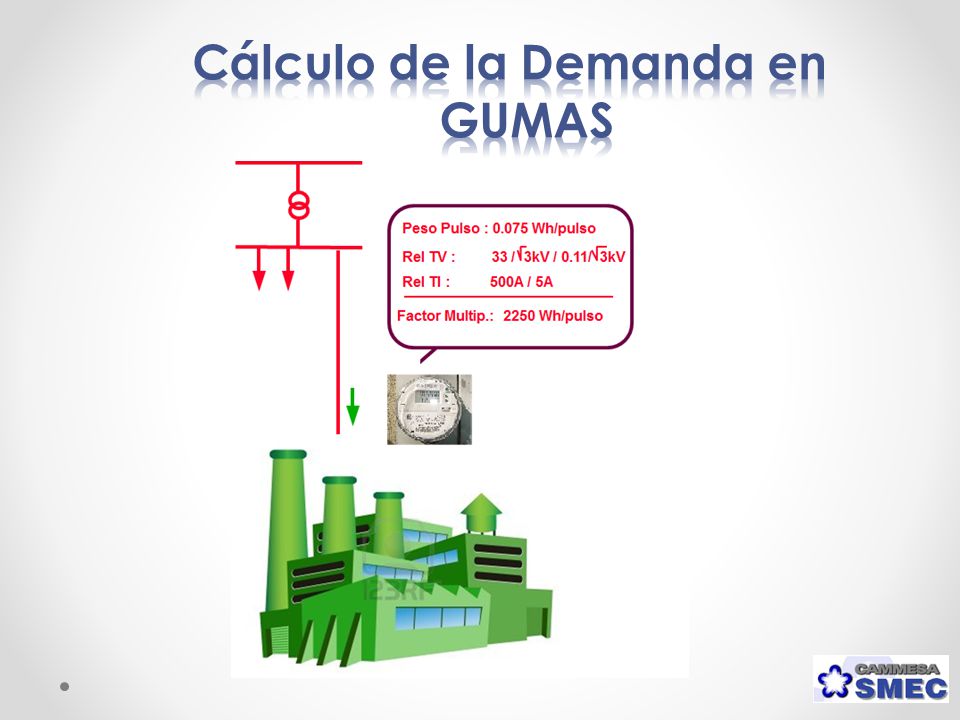

10 Cálculo de la Demanda en GUMAS

11 Cálculo de la Demanda a Distribuidores
Demanda Distribuidor = M1 + M2 + M3 ± M4 ± M5 + MGen - MGU

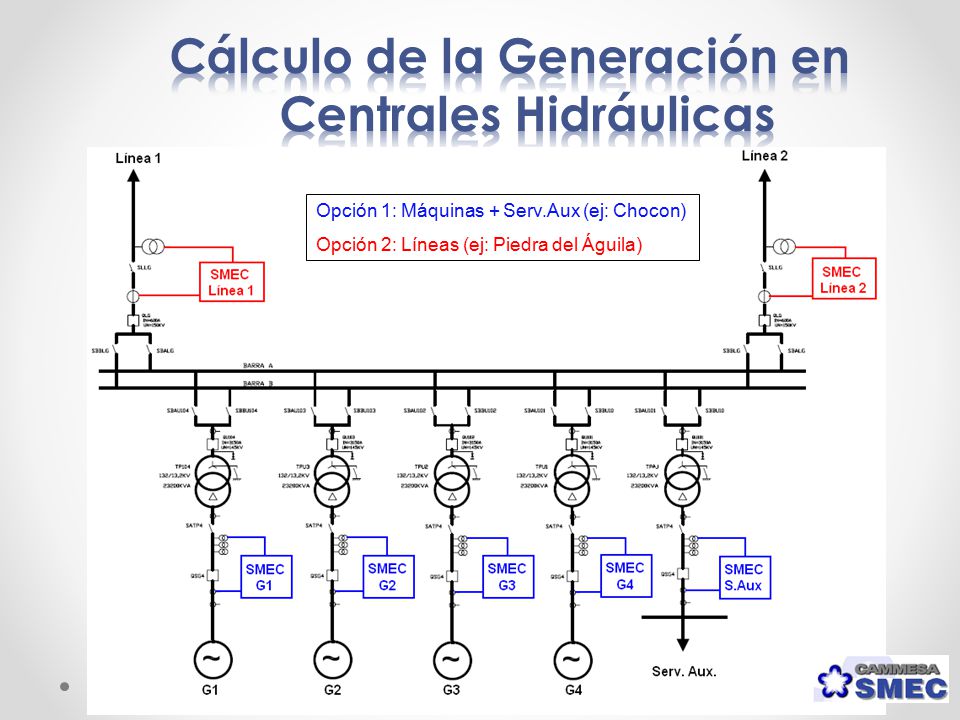

12 Cálculo de la Generación en Centrales Hidráulicas
Opción 1: Máquinas + Serv.Aux (ej: Chocon) Opción 2: Líneas (ej: Piedra del Águila)

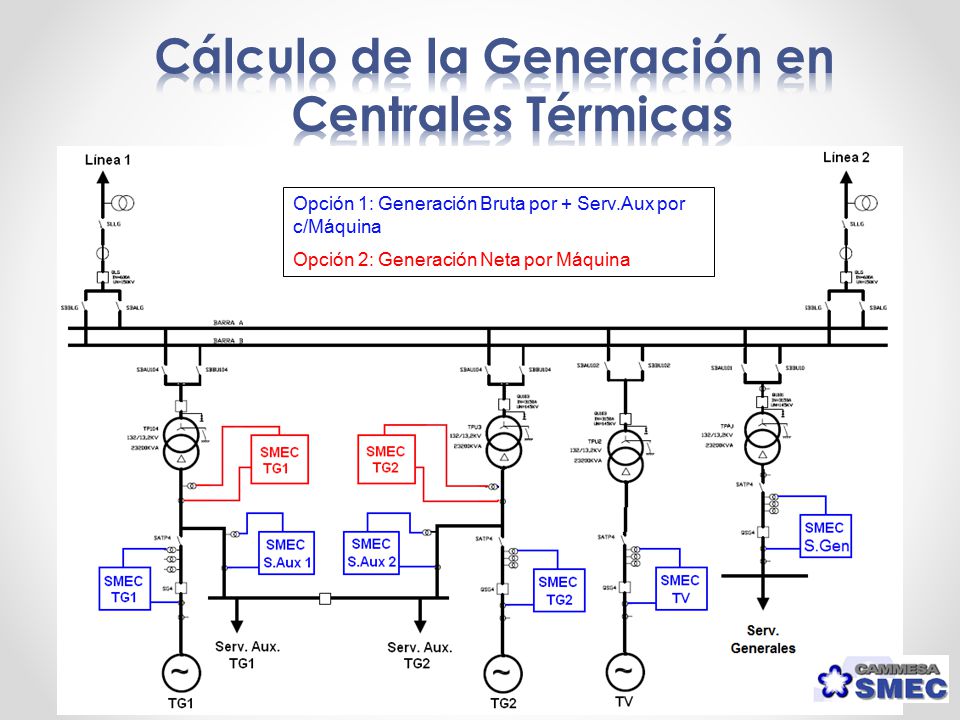

13 Cálculo de la Generación en Centrales Térmicas
Opción 1: Generación Bruta por + Serv.Aux por c/Máquina Opción 2: Generación Neta por Máquina

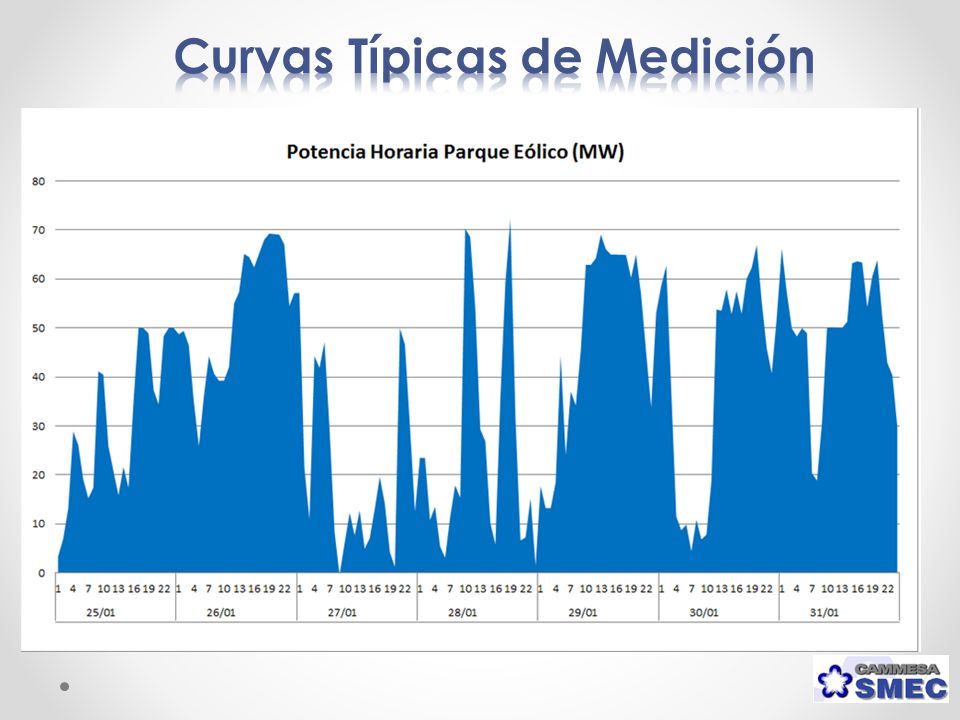

14 Curvas Típicas de Medición

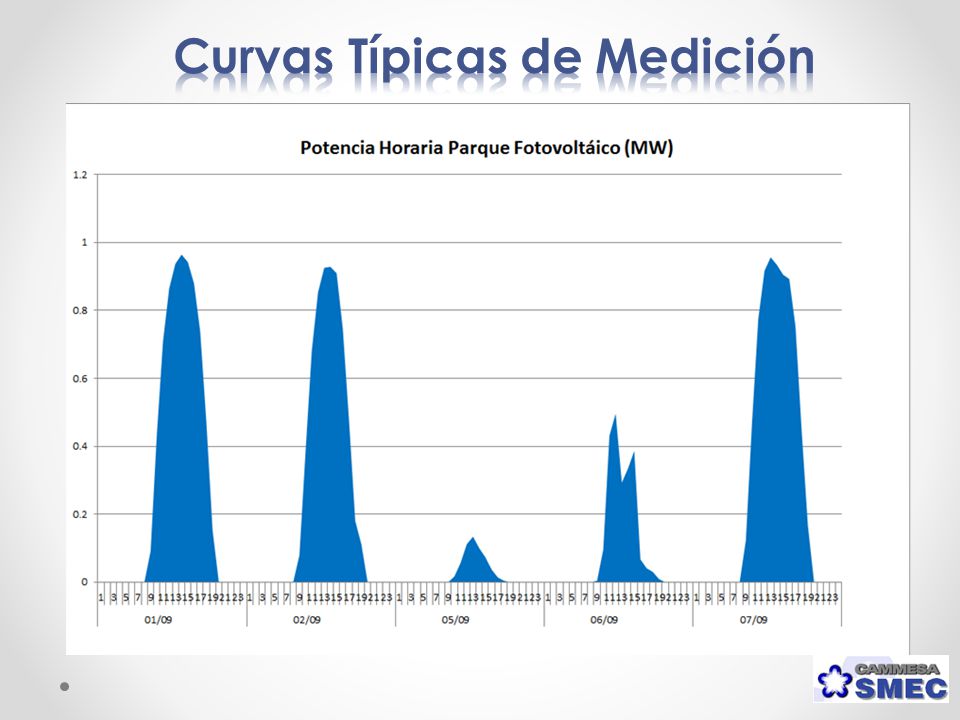

15 Curvas Típicas de Medición

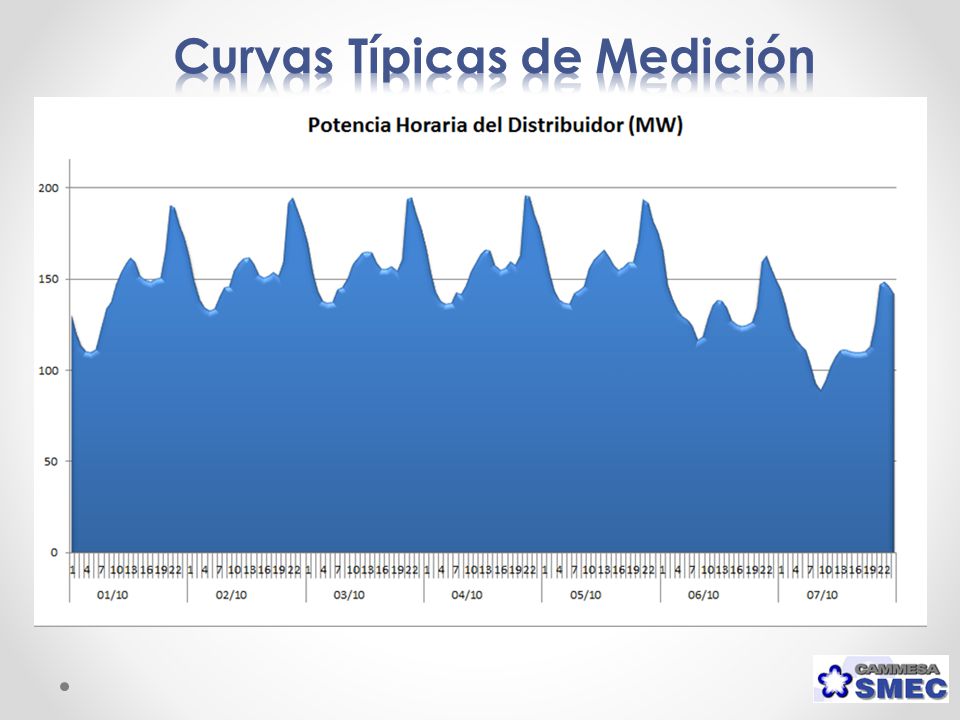

16 Curvas Típicas de Medición

17 Sistema SMED (Sistema de Medición de Demanda)

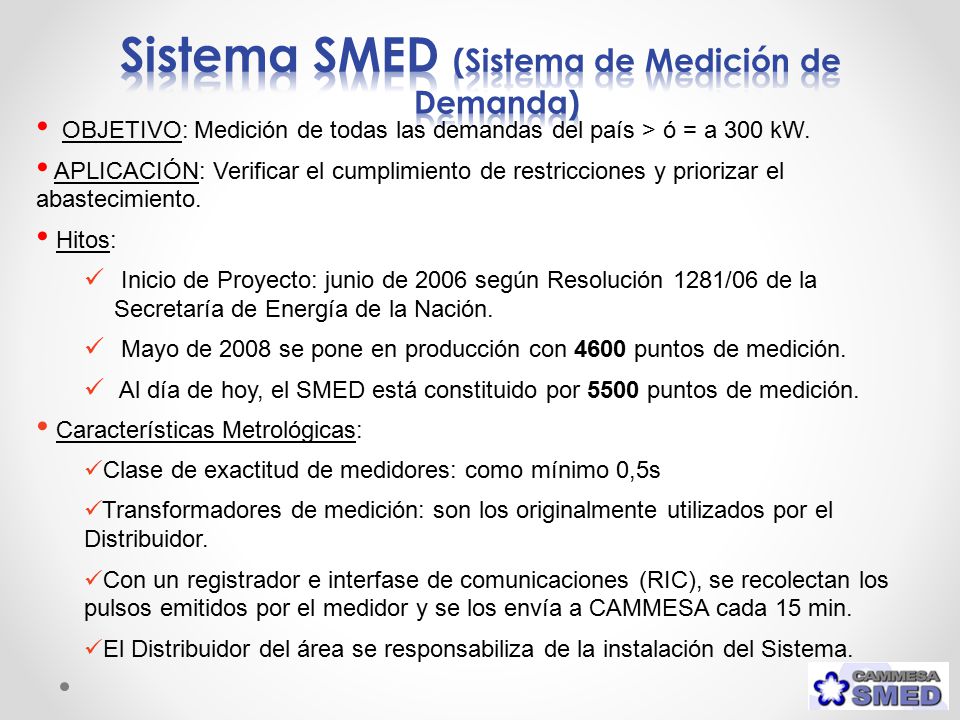

OBJETIVO: Medición de todas las demandas del país > ó = a 300 kW. APLICACIÓN: Verificar el cumplimiento de restricciones y priorizar el abastecimiento. Hitos: Inicio de Proyecto: junio de 2006 según Resolución 1281/06 de la Secretaría de Energía de la Nación. Mayo de 2008 se pone en producción con 4600 puntos de medición. Al día de hoy, el SMED está constituido por 5500 puntos de medición. Características Metrológicas: Clase de exactitud de medidores: como mínimo 0,5s Transformadores de medición: son los originalmente utilizados por el Distribuidor. Con un registrador e interfase de comunicaciones (RIC), se recolectan los pulsos emitidos por el medidor y se los envía a CAMMESA cada 15 min. El Distribuidor del área se responsabiliza de la instalación del Sistema.

18 Sistemas de Medición de Energía

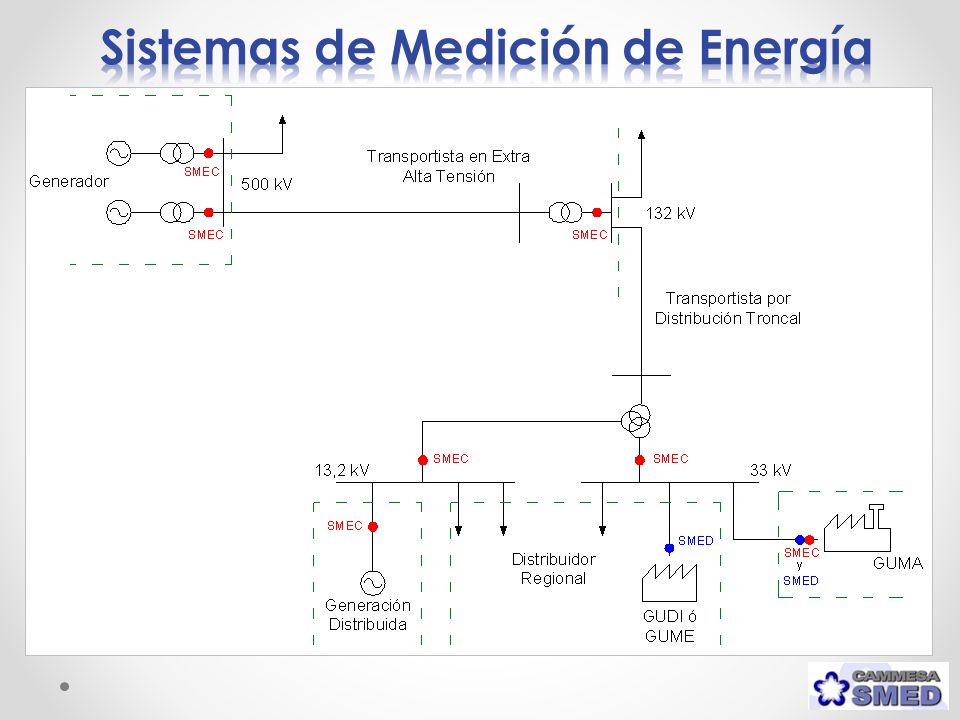

Sistema SMEC Sistema SMED Generadores Generación de Autogeneradores Distribuidores Transportistas GUMAs Intercambio de Autogeneradores GUDIs GUMEs Mercado Eléctrico Mayorista Demandas > 300 kW

19 Sistemas de Medición de Energía

20 Arquitectura Actual del Sistema SMED en GUDIs/GUMEs

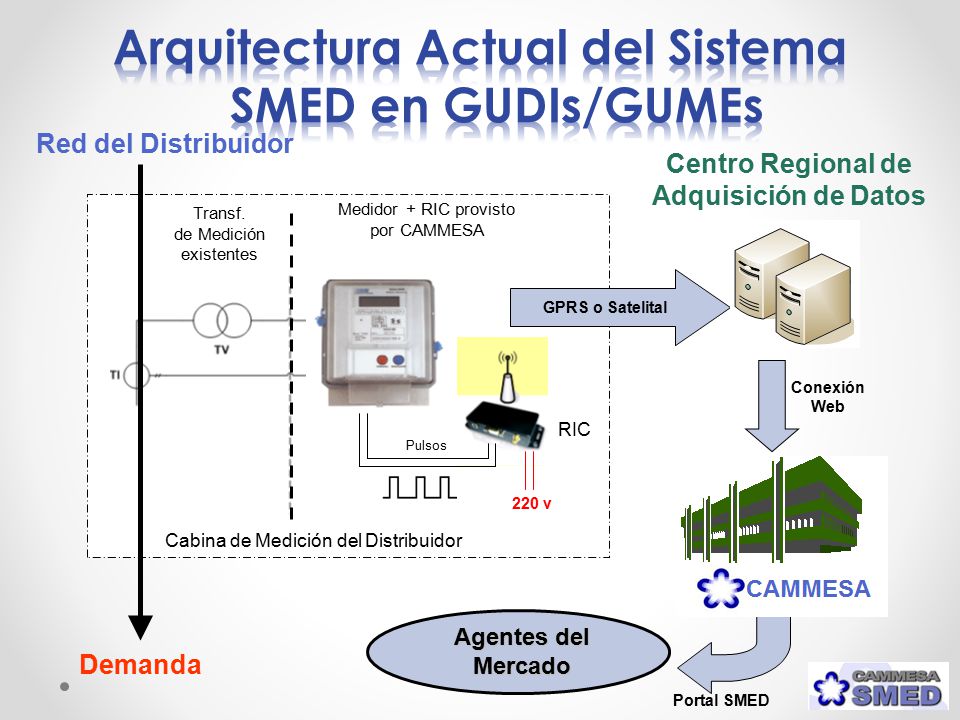

Red del Distribuidor Centro Regional de Adquisición de Datos Transf. de Medición existentes Medidor + RIC provisto por CAMMESA GPRS o Satelital Conexión Web RIC Pulsos 220 v Cabina de Medición del Distribuidor Agentes del Mercado Demanda Portal SMED

21 Arquitectura Futura del Sistema SMED en GUDIs/GUMEs

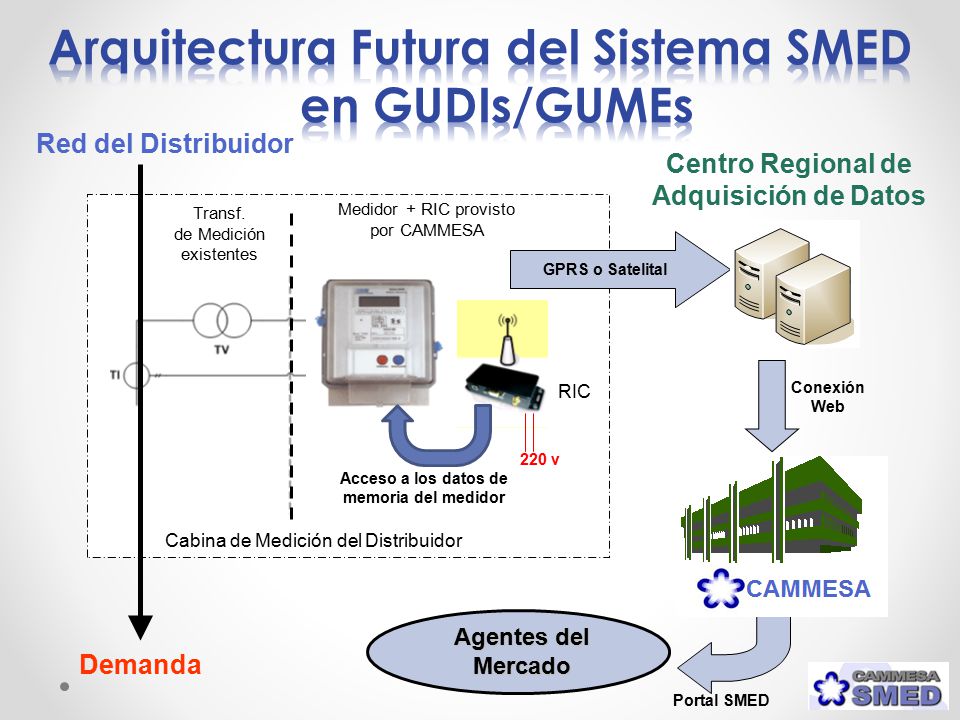

Red del Distribuidor Centro Regional de Adquisición de Datos Transf. de Medición existentes Medidor + RIC provisto por CAMMESA GPRS o Satelital RIC Conexión Web 220 v Acceso a los datos de memoria del medidor Cabina de Medición del Distribuidor Agentes del Mercado Demanda Portal SMED

22 Arquitectura del Sistema SMEC-SMED Red del Distribuidor / Transporte

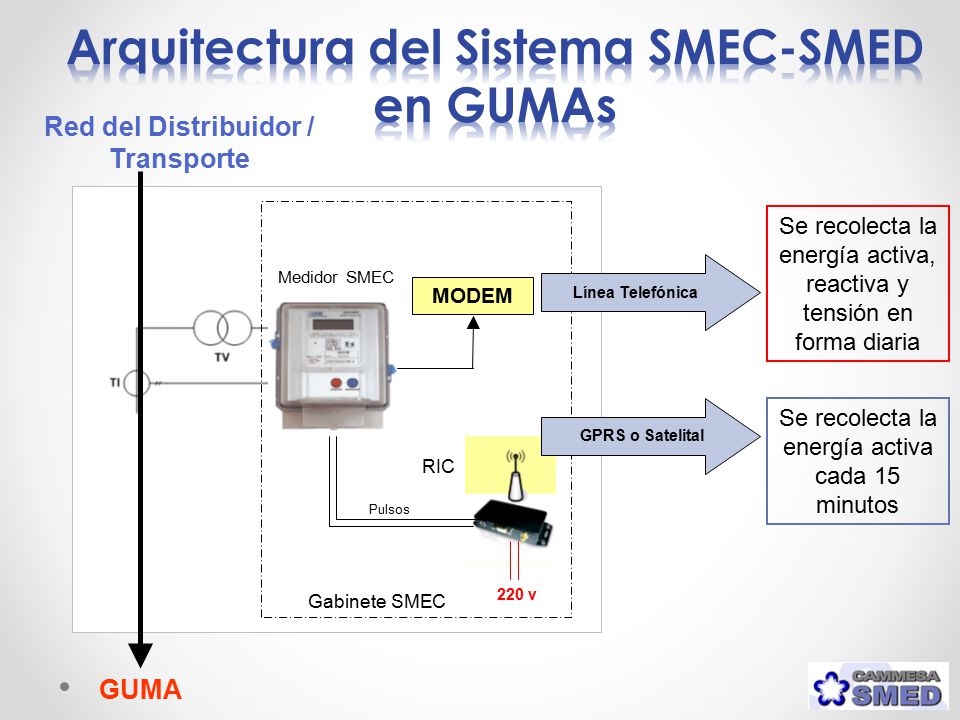

en GUMAs Red del Distribuidor / Transporte Se recolecta la energía activa, reactiva y tensión en forma diaria Medidor SMEC MODEM Línea Telefónica Se recolecta la energía activa cada 15 minutos GPRS o Satelital RIC Pulsos 220 v Gabinete SMEC GUMA

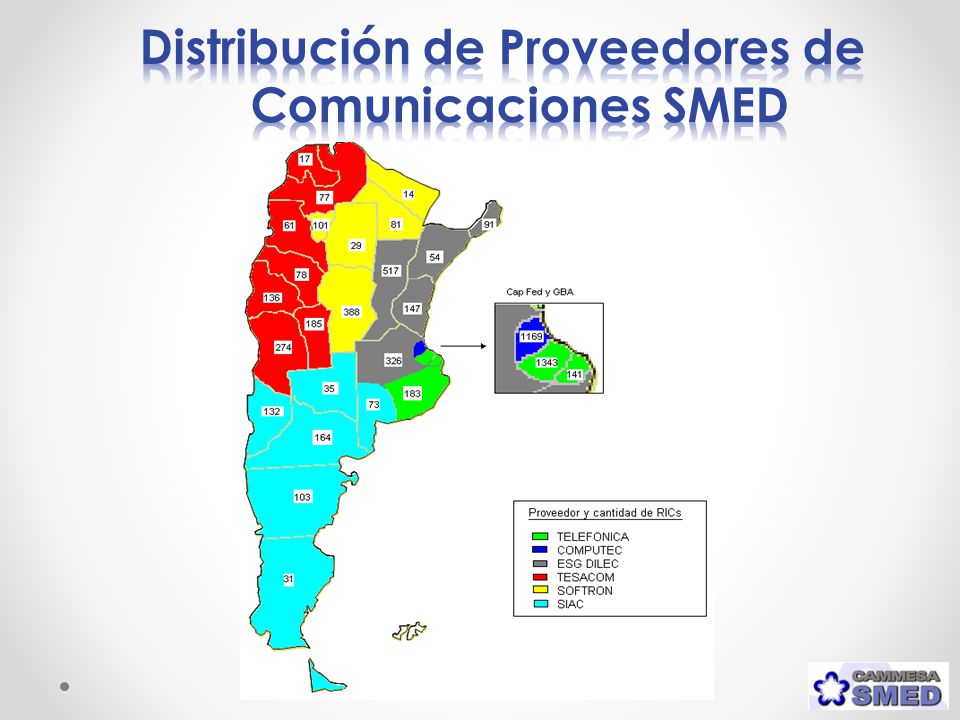

23 Distribución de Proveedores de Comunicaciones SMED

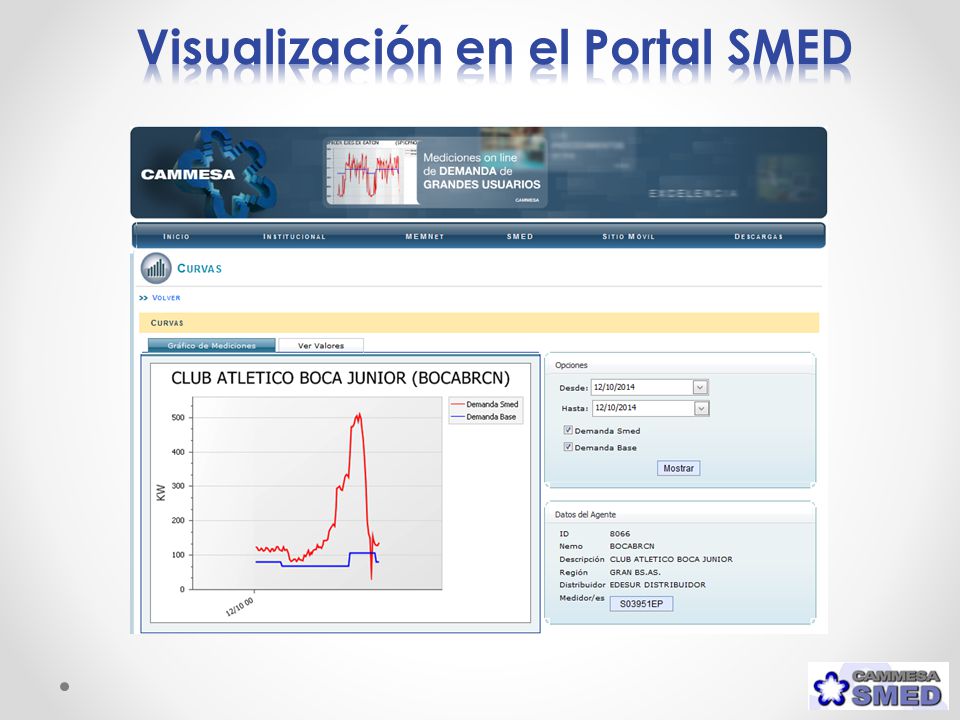

24 Visualización en el Portal SMED
