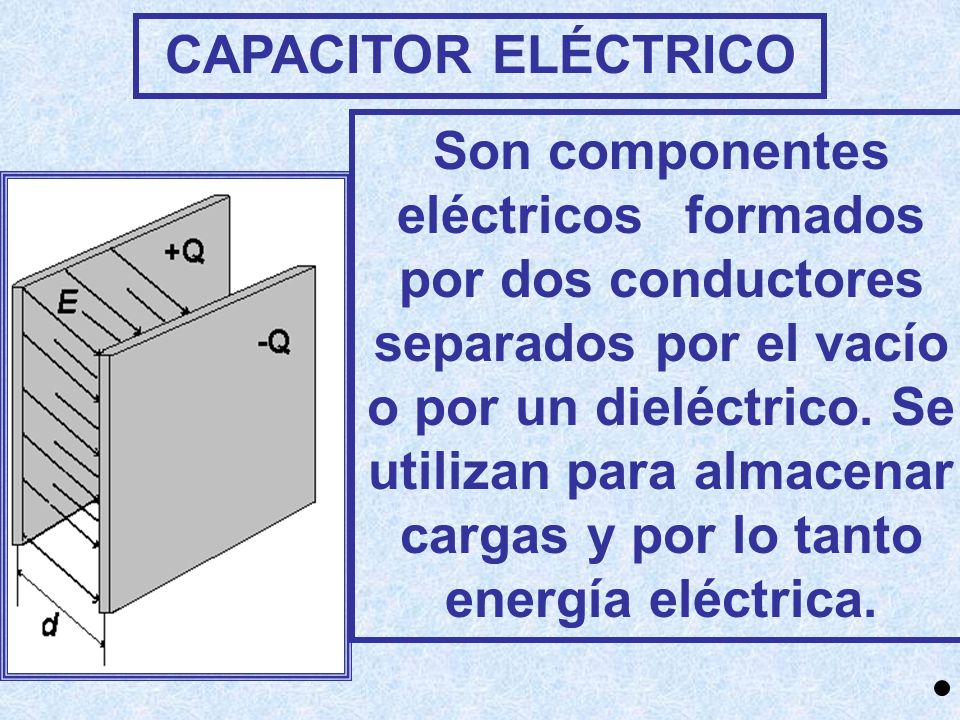

CAPACITOR ELÉCTRICO Son componentes eléctricos formados por dos conductores separados por el vacío o por un dieléctrico. Se utilizan para almacenar cargas y por lo tanto energía eléctrica.
4

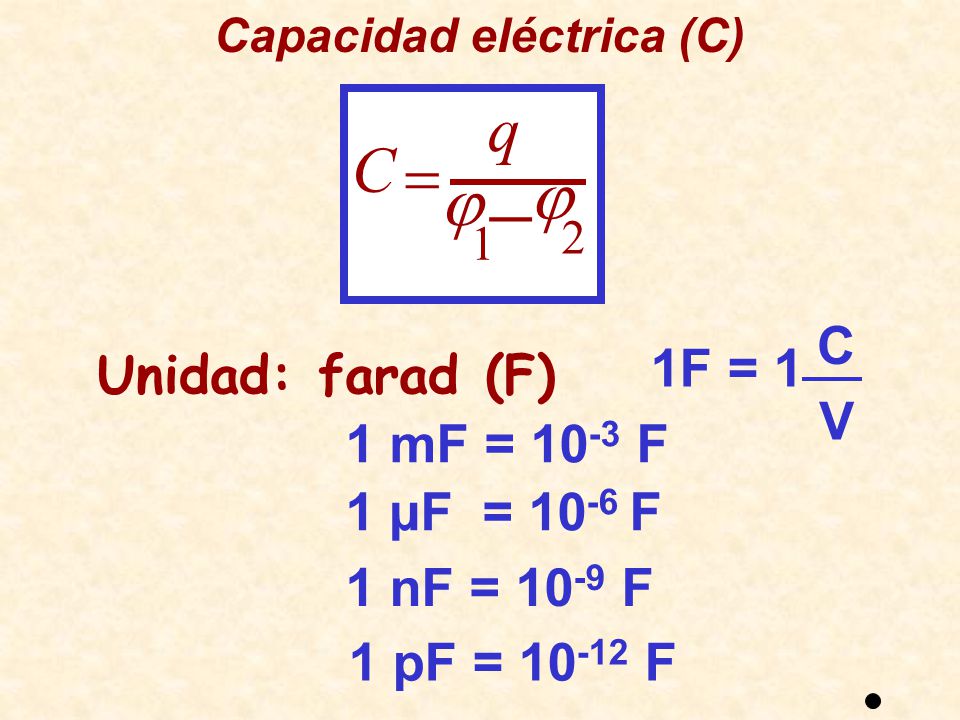

Capacidad eléctrica (C) q C 2 1 Unidad: farad (F) 1 mF = 10 -3 F 1 nF = 10 -9 F 1F = 1 C V 1 µF = 10 -6 F 1 pF = 10 -12 F
6

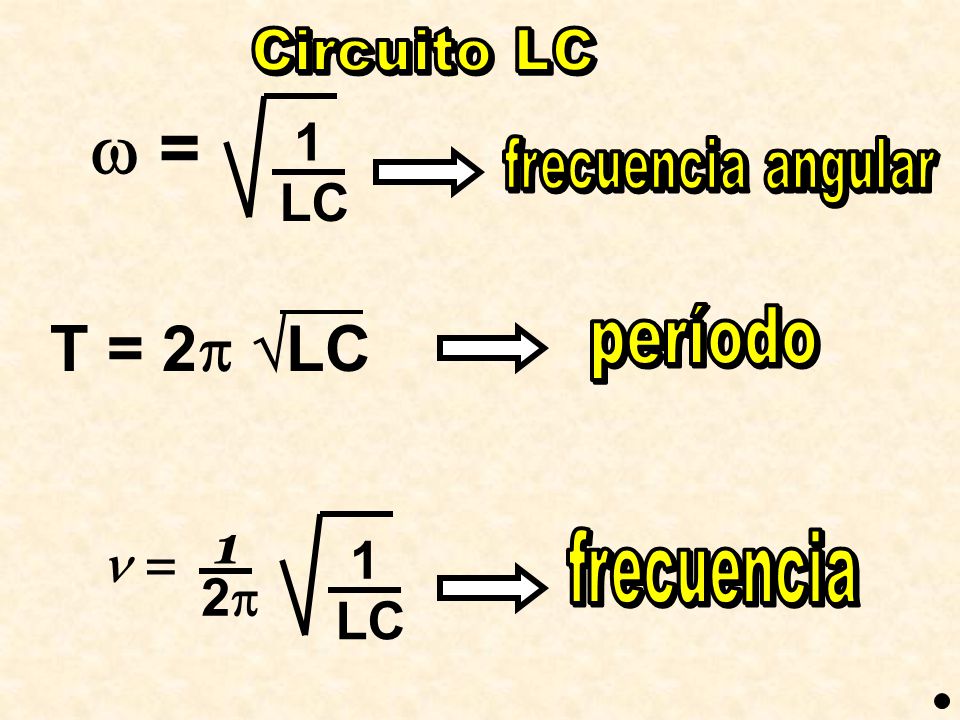

T = 2 LC = 1 22 1 LC = 1 LC
7

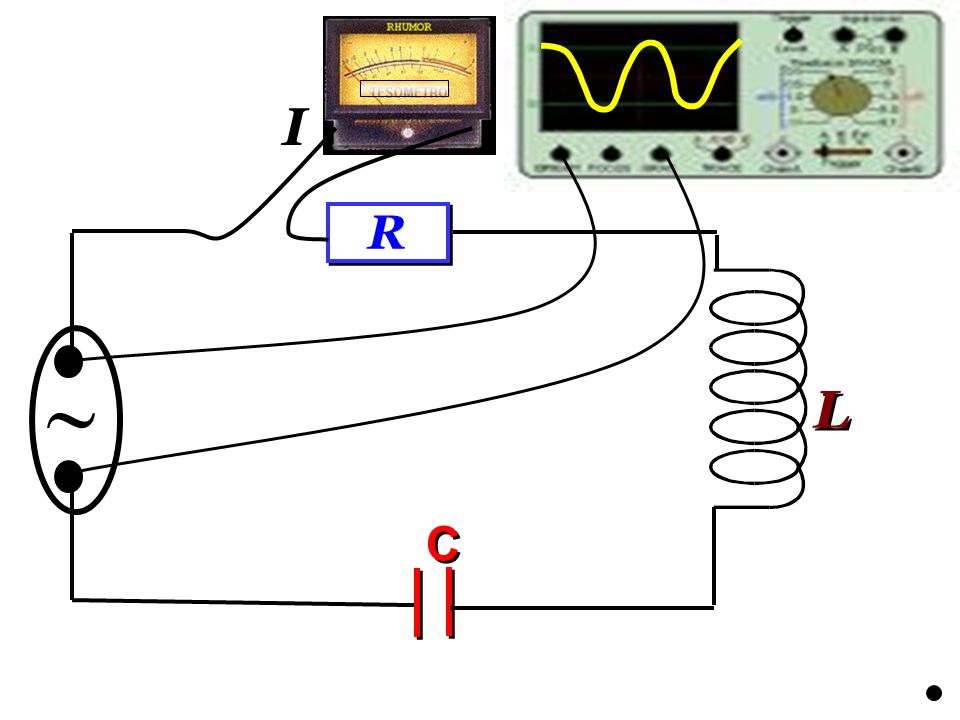

R I L L C C
8

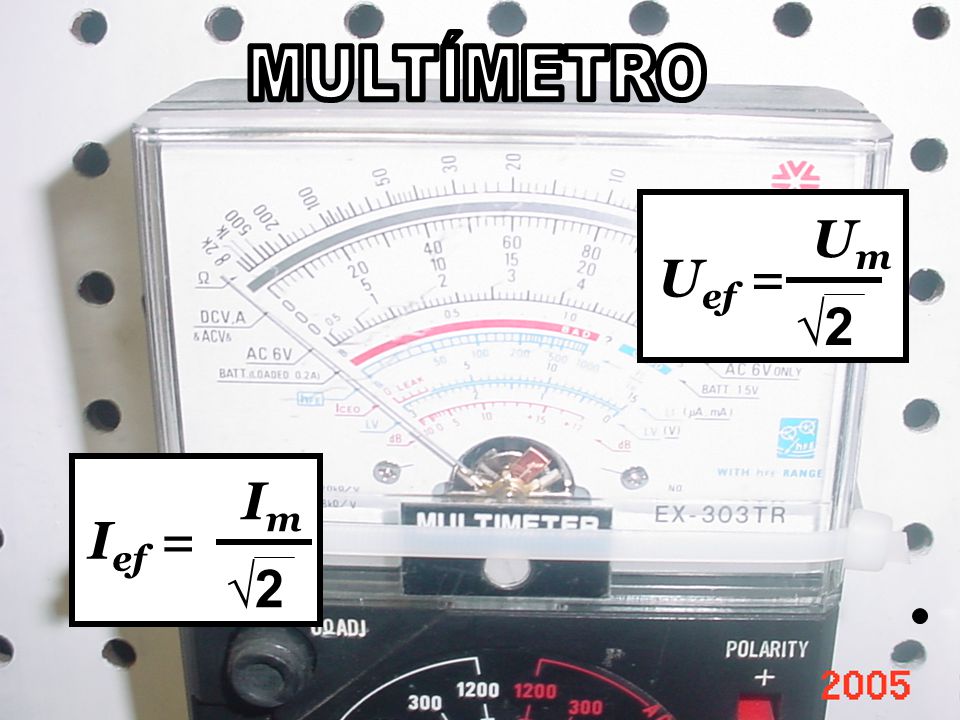

I ef = ImIm √2 U ef = UmUm √2
9

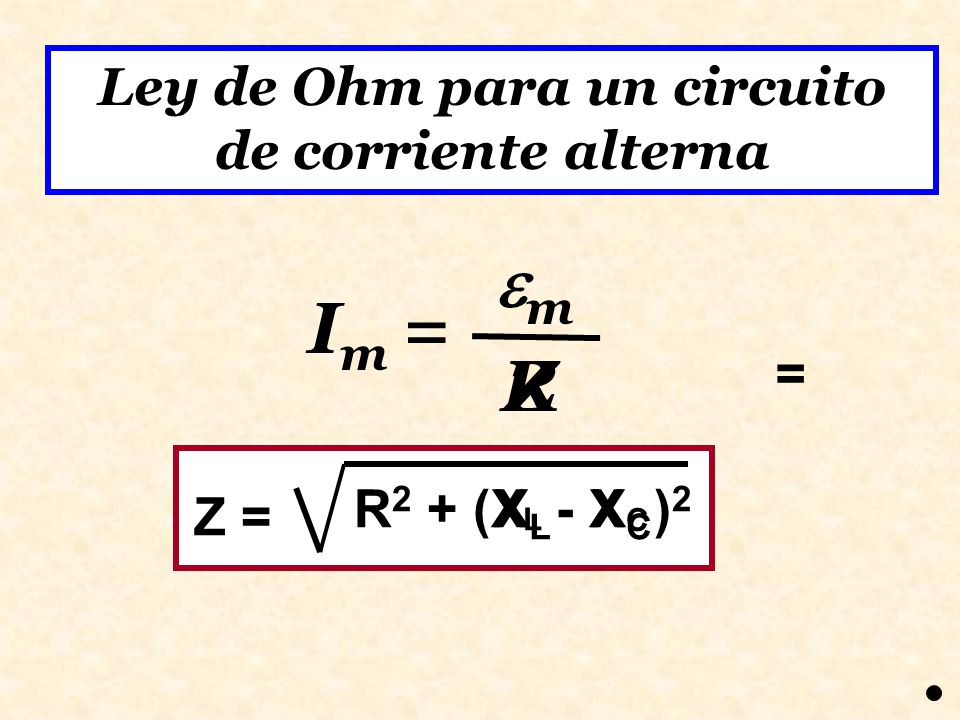

Im = Im = mm Z Ley de Ohm para un circuito de corriente alterna Z = R 2 + (X - X ) 2 C L XLXL XCXC = R
10

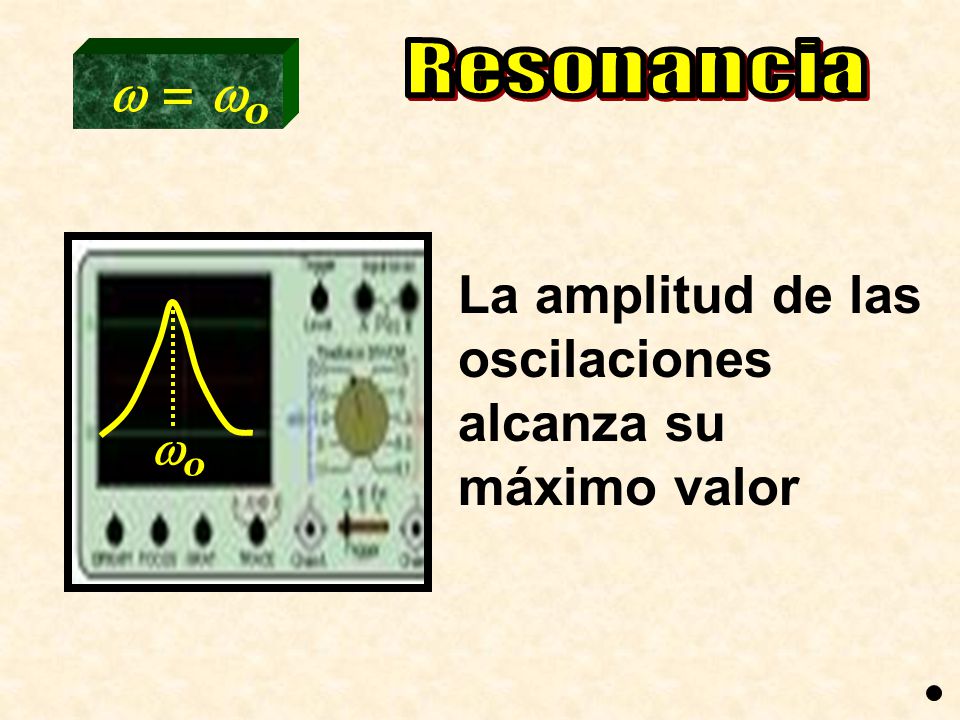

= 0 0 0 La amplitud de las oscilaciones alcanza su máximo valor
11

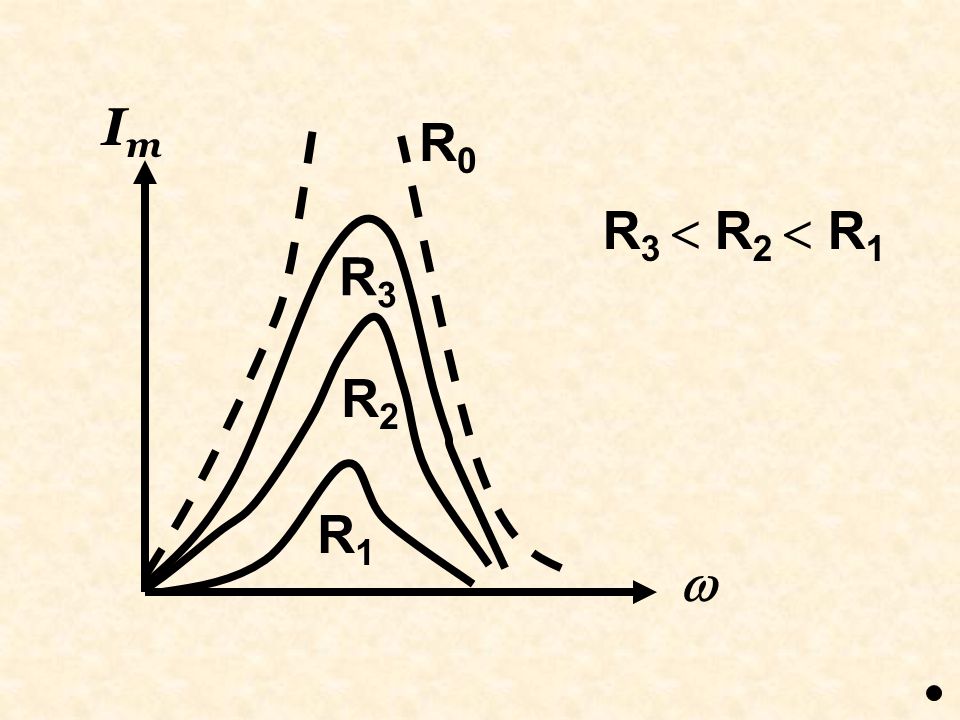

I m R1R1 R2R2 R3R3 R0R0 R 3 R 2 R 1
12

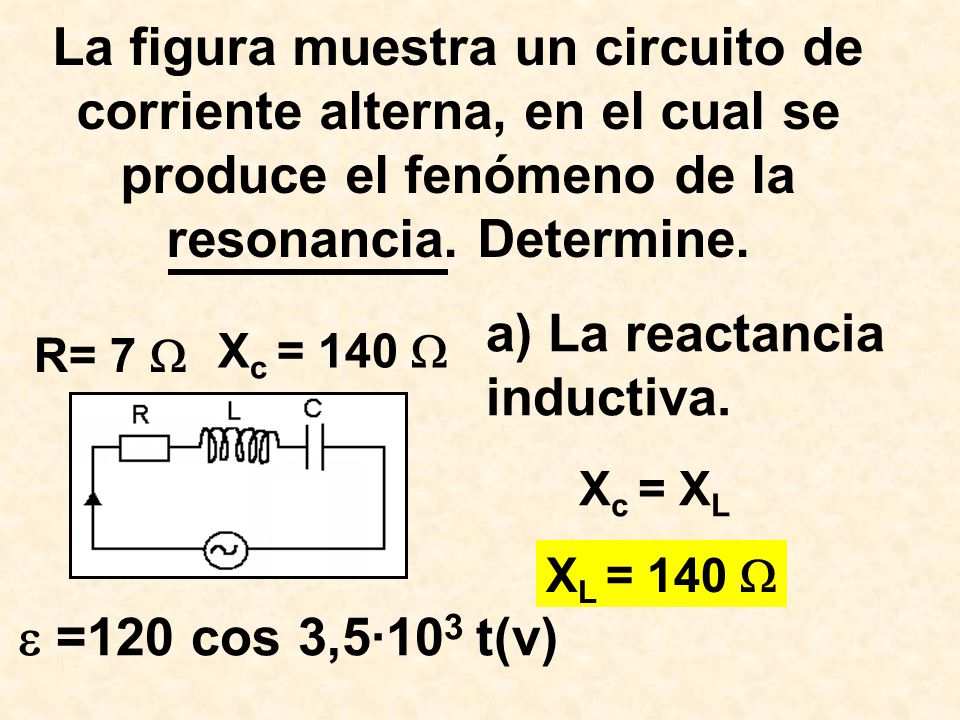

La figura muestra un circuito de corriente alterna, en el cual se produce el fenómeno de la resonancia. Determine. =120 cos 3,5·10 3 t(v) X c = 140 R= 7 a) La reactancia inductiva. X c = X L X L = 140
13

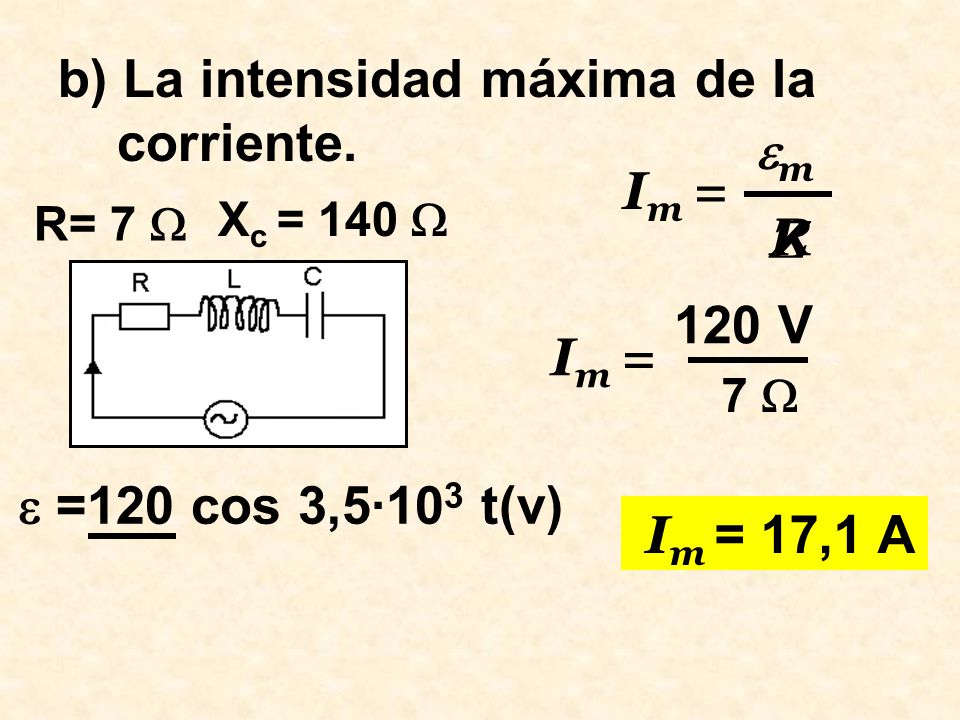

=120 cos 3,5·10 3 t(v) X c = 140 R= 7 b) La intensidad máxima de la corriente. Im = Im = mm Z R Im = Im = 120 V 7 I m = 17,1 A
14

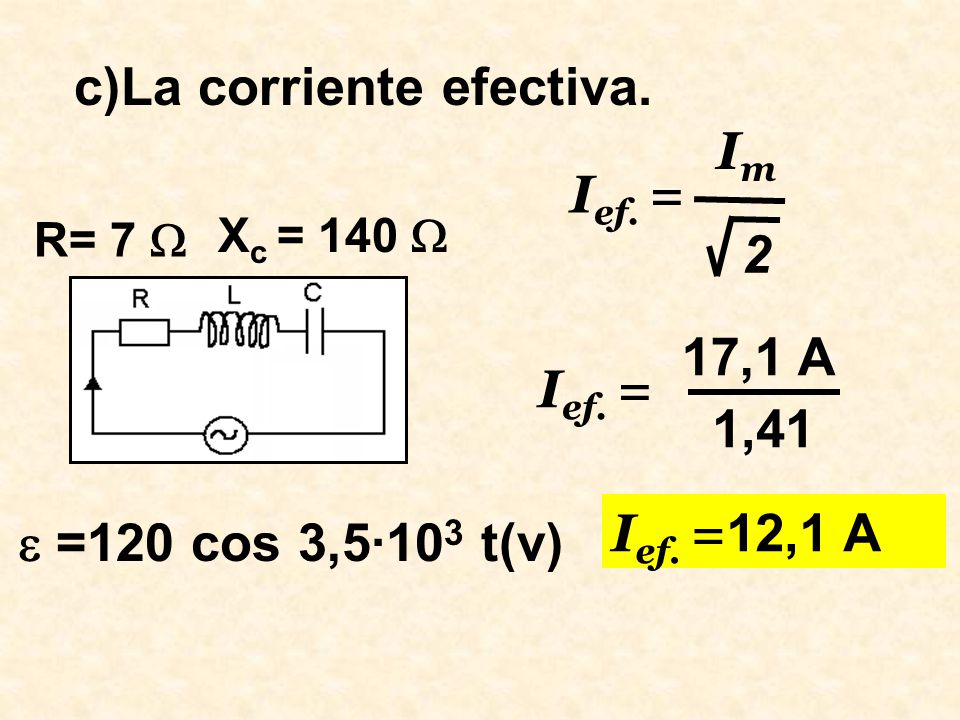

=120 cos 3,5·10 3 t(v) X c = 140 R= 7 c)La corriente efectiva. I ef. = I m 2 I ef. = 17,1 A 1,41 I ef. = 12,1 A
15

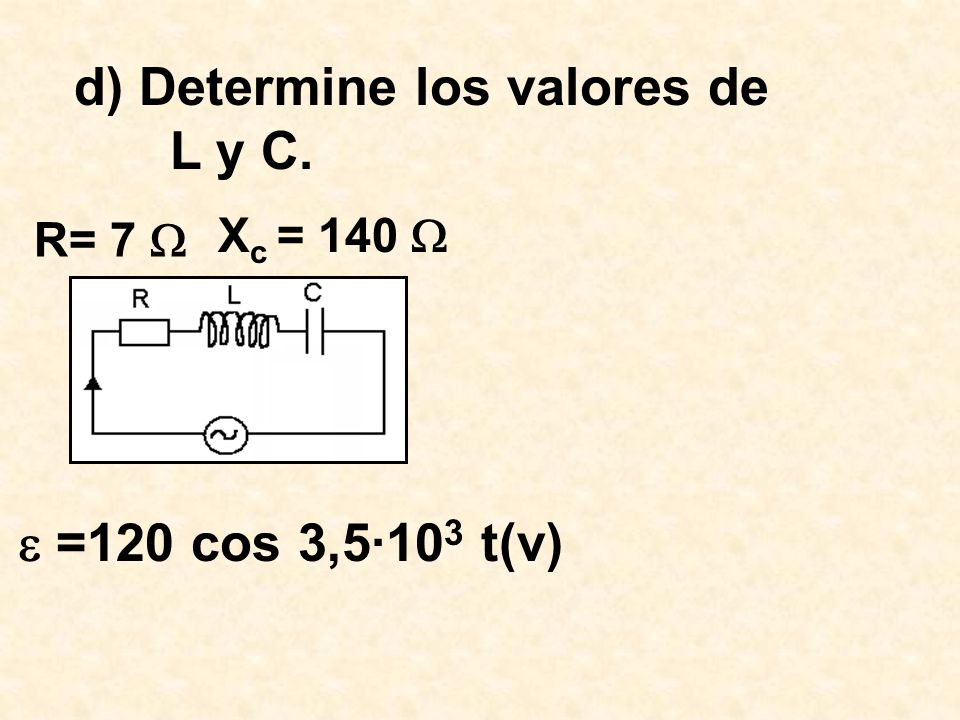

=120 cos 3,5·10 3 t(v) X c = 140 R= 7 d) Determine los valores de L y C.
