1 CAMBIO DE REFRIGERANTE 1.- EVACUAR CARGADORA: Cerrar válvula de alimentacion de refrigerante desde la tubería. Conectar la pistola de la cargadora a la manguera de recuperación de Ref. Entrar al menú de servicio. - Pulsar tecla Prog y activar la llave - Para navegar por el menú utilizar la tecla FORWARD, hasta posicionarse en la siguiente opción: - Pulsar la tecla RECOVER para iniciar recuperación del refrigerante. Aparecerá lo siguiente: - Pulsar la tecla FORWARD, aparecerá lo siguiente : -Pulsar botón de inicio: (botón verde).

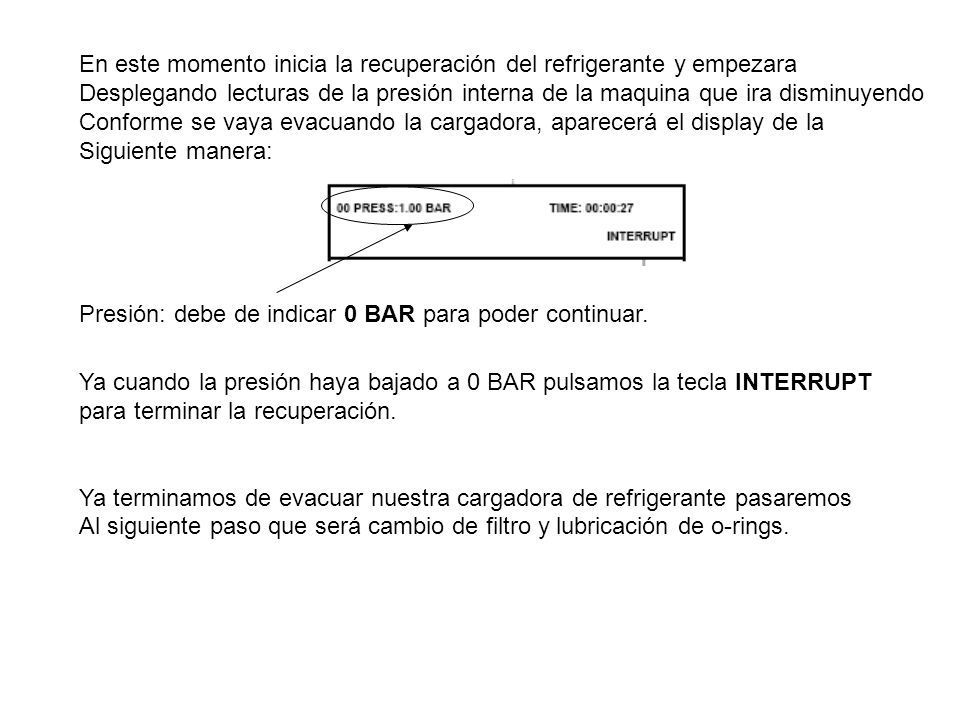

2 En este momento inicia la recuperación del refrigerante y empezara Desplegando lecturas de la presión interna de la maquina que ira disminuyendo Conforme se vaya evacuando la cargadora, aparecerá el display de la Siguiente manera: Presión: debe de indicar 0 BAR para poder continuar. Ya cuando la presión haya bajado a 0 BAR pulsamos la tecla INTERRUPT para terminar la recuperación. Ya terminamos de evacuar nuestra cargadora de refrigerante pasaremos Al siguiente paso que será cambio de filtro y lubricación de o-rings.

3 - Apagar la cargadora -Quitar el filtro de refrigerante que se encuentra dentro de la maquina en el recipiente. Remover tapa Lubricar el o-ring con Grasa de vació Cambiar el filtro de malla Cerrar recipiente

4 El próximo paso es realizar una auto evacuación de la cargadora para eliminar Cualquier residuo de refrigerante que pudo haberse quedado. Realizar lo siguiente: - Cerrar válvula de alimentacion de refrigerante de la cargadora. Esta posición es abierta. Tenemos que cerrarla.

5 Lo siguiente es posicionarse en la siguiente parte del menú de servicio: Seleccionar el botón SELF-EVAC, aparecerá lo siguiente: Hay que poner la pistola de la cargadora en el conector de soporte y Seleccionar FORWARD, aparecerá lo siguiente: Pulsar el botón de inicio. (Botón verde).

6 Aparecerá lo siguiente: La presión ira disminuyendo, cuando la presión cruce un valor de 0.5 MBAR Esperar 5 min. a partir de ese momento, al termino de los 5 min. la presión deberá Estar por debajo de 0.25 MBAR, si esta por debajo de esta presión interrumpir Ya que se realizo con éxito, sino baja la presión checar el conector al que se esta Conectando la pistola de la cargadora ya que seguramente tiene una fuga. PASO A :Por ultimo, hay que cambiar la programación del tipo de refrigerante a usar de la Siguiente manera: - En el menú servicio : Seleccionar el botón MEDIA -Con la tecla FORWARD, hasta seleccionar el gas a utilizar. R404 o R134 según sea el caso.

7 Seleccionar la tecla TAKE-OVER para guardar los cambios, Y aparecerá lo siguiente, Con la opción Seleccionada. Verificar el PASO A en el submenú MEDIA para verificar el cambio Realizado aparezca correctamente. - Y por ultimo cambiar las conexiones alimentacion de refrigerante al gas que se va a usar - Abrir las válvulas - La de alimentacion principal - La de alimentacion de la emac Listo, checar que la presión de refrigerante sea la adecuado ( de 20 a 25 BAR), sino lo Es reportarlo a mantenimiento. Realizar 3 cargas en MOKA.
