Diseño geodésico II II semestre, 2014

Presentación del tema: "Diseño geodésico II II semestre, 2014"— Transcripción de la presentación:

1 Diseño geodésico II II semestre, 2014
II Ciclo, 2014 Diseño geodésico II II semestre, 2014 Ing. José Francisco Valverde Calderón Sitio web: Profesor: José Francisco Valverde C

2 Diseño Geodésico II II Ciclo, 2014 Capítulo 6: Replanteo de precisión horizontal Capítulo 7: Replanteo de precisión vertical Profesor: José Francisco Valverde C

3 Maquinaria industrial.
Diseño Geodésico II II Ciclo, 2014 Replanteo: Es el proceso de trazado y marcado de puntos importantes, trasladando los datos de los planos al terreno (en algunos casos, un terreno preparado) y marcarlos adecuadamente. La alta precisión caracteriza la calidad del replanteo, la cual es usual en el replanteo de ejes para montaje de: Maquinaria industrial. Líneas de producción. Líneas de laminación. Tanques. Grandes edificios. Profesor: José Francisco Valverde C

4 Diseño Geodésico II II Ciclo, 2014 Aplicaciones como las anteriores, exigen tolerancias muy pequeñas en las medidas para localización, orientación, medida de dimensiones y alineamiento. Recordar que hay oportunidades donde las piezas que conformar la estructura a replantear llegan a sitio de trabajo prefabricadas. Los principios en que se basa la topografía industrial son los mismos de la “topografía ordinaria” pero los instrumentos y métodos son mas especializados. Una diferencia con respecto al replanteo “tradicional” (linderos, estacas de taludes, etc) radica en el hecho de que se requiere comúnmente de una red ajustada, a efectos de realizar el replanteo. De igual forma se aplican test estadísticos para corroboración del replanteo. Profesor: José Francisco Valverde C

5 Elementos que afectan un replanteo
Diseño Geodésico II II Ciclo, 2014 Elementos que afectan un replanteo La escala del plano** La calidad de dicho plano Las características topográficas del entorno Los medios disponibles (equipo, personal, tiempo) Las particularidades del proyecto a replantear **En la actualidad se dispone de herramientas CAD para obtener información del diseño. Instrumental Instrumentos de medida angular: taquímetros, teodolitos Instrumentos de medida lineal: distanciometros, cintas metálicas Instrumentos de medida conjunta: estaciones totales Instrumentos de medición de desniveles: niveles, niveles laser Otros métodos: GPS (RTK) Profesor: José Francisco Valverde C

6 Uso de nivel electrónico (DNA3, Leica)
Diseño Geodésico II II Ciclo, 2014 Uso de nivel electrónico (DNA3, Leica) Profesor: José Francisco Valverde C

7 Estaciones totales Profesor: José Francisco Valverde C

8 Estaciones totales Profesor: José Francisco Valverde C

9 Verificación de alturas para montajes
Diseño Geodésico II II Ciclo, 2014 Verificación de alturas para montajes Profesor: José Francisco Valverde C

10 Replanteo Diseño Geodésico II II Ciclo, 2014 Profesor:
José Francisco Valverde C

11 Replanteo con GPS Diseño Geodésico II II Ciclo, 2014 Profesor:
José Francisco Valverde C

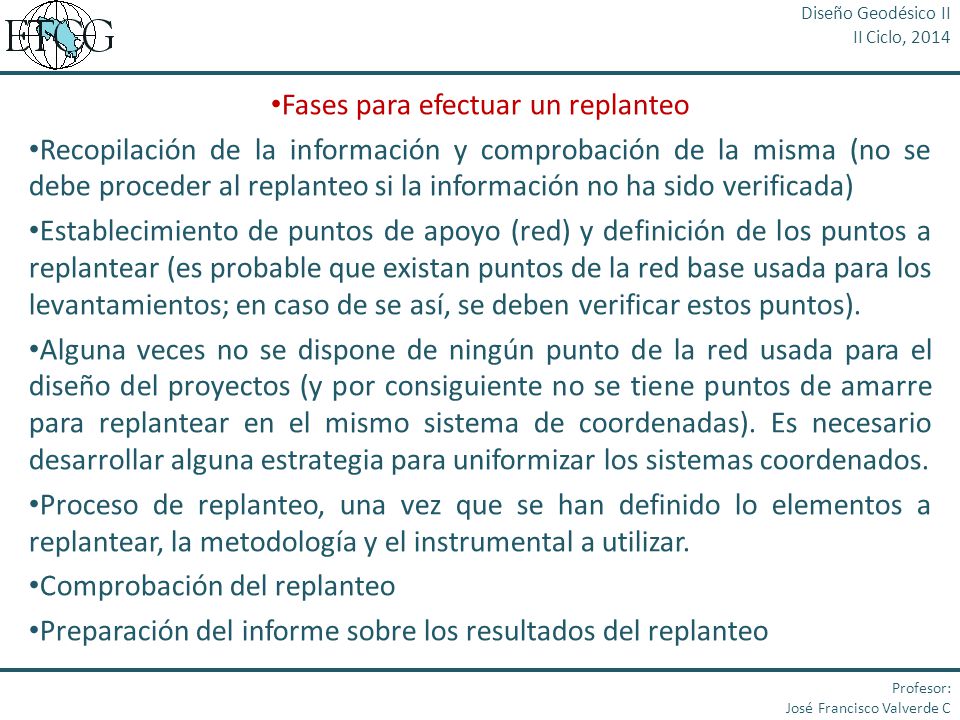

12 Fases para efectuar un replanteo
Diseño Geodésico II II Ciclo, 2014 Fases para efectuar un replanteo Recopilación de la información y comprobación de la misma (no se debe proceder al replanteo si la información no ha sido verificada) Establecimiento de puntos de apoyo (red) y definición de los puntos a replantear (es probable que existan puntos de la red base usada para los levantamientos; en caso de se así, se deben verificar estos puntos). Alguna veces no se dispone de ningún punto de la red usada para el diseño del proyectos (y por consiguiente no se tiene puntos de amarre para replantear en el mismo sistema de coordenadas). Es necesario desarrollar alguna estrategia para uniformizar los sistemas coordenados. Proceso de replanteo, una vez que se han definido lo elementos a replantear, la metodología y el instrumental a utilizar. Comprobación del replanteo Preparación del informe sobre los resultados del replanteo Profesor: José Francisco Valverde C

13 Observaciones Planimetricas: Poligonales Radiaciones
Diseño Geodésico II II Ciclo, 2014 Observaciones Planimetricas: Poligonales Radiaciones Intersecciones (angulares, de distancias) Observaciones Altimétricas: Nivelaciones Geométricas Nivelaciones Trigonométricas Profesor: José Francisco Valverde C

14 Métodos de replanteo Diseño Geodésico II II Ciclo, 2014 Profesor:
José Francisco Valverde C

15 Métodos “tradicionales” para replanteo:
Diseño Geodésico II II Ciclo, 2014 Métodos “tradicionales” para replanteo: Puntos, por coordenadas polares. Puntos, por coordenadas rectangulares. Puntos, por coordenadas rectangulares, de forma ortogonal. Puntos, por intersección angular. Puntos, por intersección de distancias. Métodos modernos para replanteos (no necesariamente de precisión): Estaciones totales Niveles electrónicos Sistemas GNSS en tiempo real (VRS, RTK vía radio, RTK con soluciones de red, NTRIP) Profesor: José Francisco Valverde C

16 Replanteo por coordenadas polares: requerimientos y procedimiento:
Diseño Geodésico II II Ciclo, 2014 Replanteo por coordenadas polares: requerimientos y procedimiento: Conocer las coordenadas de al menos dos PR Estacionarse en unos de los PR(1) y orientar el instrumento Conocer las coordenadas del punto a replantear Determinar el acimut y distancia, desde la estación al punto a replantear Sobre la dirección impuesta y midiendo la distancia calculada, situar el punto requerido De ser posible, corroborar desde el PR(2) Sino se puede corroborar desde el PR(2), definir una estrategia para corroborar el replanteo Profesor: José Francisco Valverde C

17 Diseño Geodésico II II Ciclo, 2014 Replanteo por coordenadas rectangulares: requerimientos y procedimiento: Conocer las coordenadas de al menos dos PR Estacionarse en unos de los PR(1) y orientar el instrumento Conocer las coordenadas del punto a replantear Introducir estas coordenadas y guiar al auxiliar que sostiene el bastón con el prima De ser posible, corroborar desde el PR(2) Sino se puede corroborar desde el PR(2), definir una estrategia para corroborar el replanteo Profesor: José Francisco Valverde C

18 Replanteo por coordenadas polares/rectangulares: errores
Diseño Geodésico II II Ciclo, 2014 Replanteo por coordenadas polares/rectangulares: errores La exactitud del punto replanteado depende de las medidas realizadas desde la estación topográfica. Los errores aleatorios de la medición angular, provocaran un error en la posición del punto, el cual será perpendicular a la dirección de la visual, este será el error transversal. Los errores en la distancia provocaran un error longitudinal o lineal Replanteo por coordenadas polares/rectangulares: ventajas e inconvenientes Ventajas: rapidez y precisión si se dispone del instrumento adecuado Desventajas: La necesidad de medir distancias. Se debe controlar la orientación del equipo, si el tiempo de ocupación de la estación es prolongado Profesor: José Francisco Valverde C

19 Replanteos de alineaciones desde puntos extremos
Diseño Geodésico II II Ciclo, 2014 Replanteos de alineaciones desde puntos extremos Desde BR1 orientar a BR2 Replantear 1 y 4 desde BR1 Estacionar en 1 y orientar a 4 Replantear 2 y 3 Corroborar desde BR2 Replanteos de alineaciones desde “afuera” Desde BR1 orientar a BR2 Replantear 1, 2, 3 y 4 desde BR1 Corroborar desde BR2 Estacionar en 1 y verificar la alineación de los demás puntos Profesor: José Francisco Valverde C

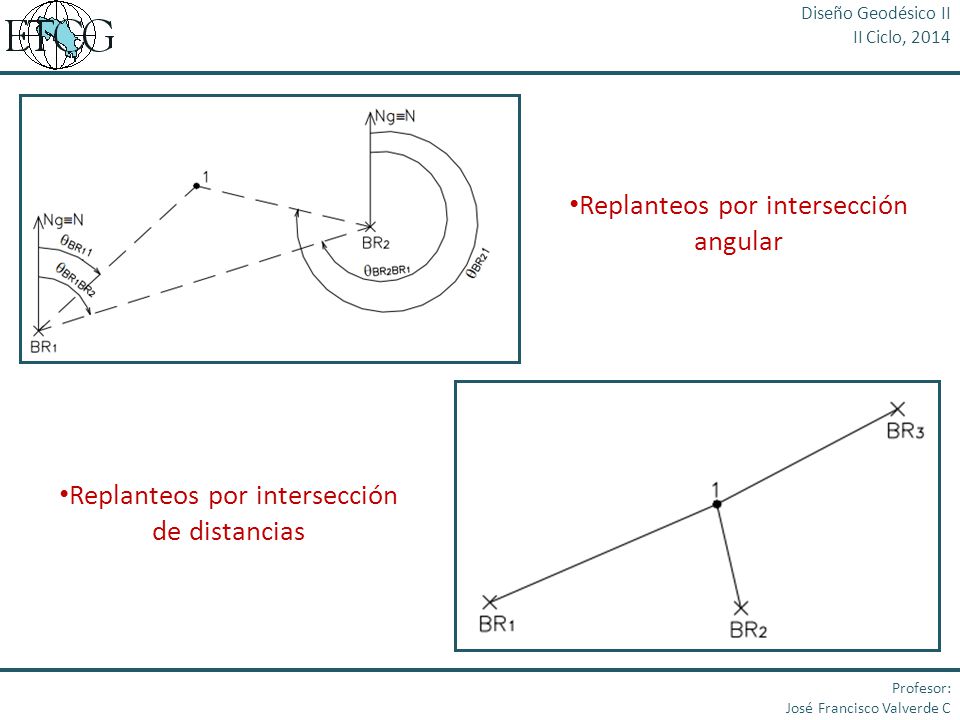

20 Replanteos por intersección angular
Diseño Geodésico II II Ciclo, 2014 Replanteos por intersección angular Replanteos por intersección de distancias Profesor: José Francisco Valverde C

21 Diseño Geodésico II II Ciclo, 2014 En el caso de replanteos verticales, comúnmente se definen los elementos a los cuales hay que darles altura, se replantean de forma horizontal y posteriormente se realiza el replanteo vertical. Dependiendo del trabajo, por ejemplo en carreteras, se marcan estacas que indican el corte o el relleno necesarios. Método 1: Estaca enterrada: se coloca la cabeza de la estaca en la cota de la rasante Profesor: José Francisco Valverde C

22 Diseño Geodésico II II Ciclo, 2014 Método 2: Marcar, referido a la cabeza de la estaca, la altura que hay que cortar o rellenar Profesor: José Francisco Valverde C

23 Método 3: Marcar directamente en la estaca, la altura de la rasante
Diseño Geodésico II II Ciclo, 2014 Método 3: Marcar directamente en la estaca, la altura de la rasante Profesor: José Francisco Valverde C

24 6.1, 7.1 Planteamiento del problema
Diseño Geodésico II II Ciclo, 2014 6.1, 7.1 Planteamiento del problema Profesor: José Francisco Valverde C

25 Requerimientos previos para el replanteo.
Diseño Geodésico II II Ciclo, 2014 Requerimientos previos para el replanteo. Interpretar planos constructivos y descriptivos Definir ejes y elementos a replantear. Diseñar una red de apoyo que pueda controlarse mediante ajuste. Contemplar en el diseño medición con cinta métrica con datos de calibración conocidos. Imprescindible uso del teodolito o una estación de precisión, al menos para la parte angular. Salvo que la estación total sea de precisión, en distancias cortas una cinta de acero es mejor que una estación total. Profesor: José Francisco Valverde C

26 Diseño Geodésico II II Ciclo, 2014 Definir tipo de amojonamiento de los puntos de la red base y de los elementos replanteados. Tomar de los planos los elementos geométricos de partida para establecer la orientación y ubicación de los elementos a replantear. Elaborar el plan de medición y replanteo implementando mecanismos de control, por ejemplo con mediciones adicionales de verificación, alineamientos auxiliares a partir de datos o elementos preexistentes. Profesor: José Francisco Valverde C

27 6.2, 7.2 Diseño del apoyo Diseño Geodésico II II Ciclo, 2014 Profesor:
José Francisco Valverde C

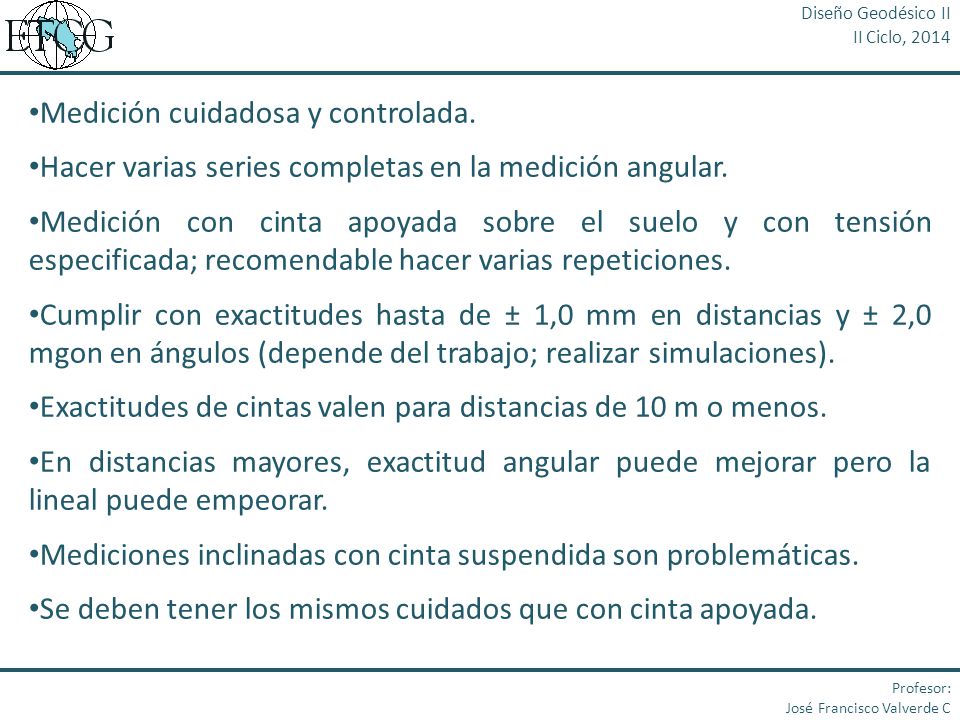

28 Medición cuidadosa y controlada.
Diseño Geodésico II II Ciclo, 2014 Medición cuidadosa y controlada. Hacer varias series completas en la medición angular. Medición con cinta apoyada sobre el suelo y con tensión especificada; recomendable hacer varias repeticiones. Cumplir con exactitudes hasta de ± 1,0 mm en distancias y ± 2,0 mgon en ángulos (depende del trabajo; realizar simulaciones). Exactitudes de cintas valen para distancias de 10 m o menos. En distancias mayores, exactitud angular puede mejorar pero la lineal puede empeorar. Mediciones inclinadas con cinta suspendida son problemáticas. Se deben tener los mismos cuidados que con cinta apoyada. Profesor: José Francisco Valverde C

29 Reducir al horizonte con desnivel entre apoyos de la cinta.
Diseño Geodésico II II Ciclo, 2014 Reducir al horizonte con desnivel entre apoyos de la cinta. Identidad de los puntos a la hora de hacer puntería es fundamental. Usar objetos de señalización finos y mantenerlos durante toda la medición. Ejes de miretas de puntería deben estar verificados para garantizar que la proyección del centro de la mireta coincida con la del punto en el suelo. Un experimento de medición en una pequeña red de cuatro a seis puntos mostro la influencia de una falta de coincidencia entre el punto visado arriba y el visado abajo (ver artículo en revista Uniciencia). Profesor: José Francisco Valverde C

30 6.3, 7.3 Controles durante el replanteo
Diseño Geodésico II II Ciclo, 2014 6.3, 7.3 Controles durante el replanteo Profesor: José Francisco Valverde C

31 Algunas recomendaciones a la hora de realizar mediciones de precisión:
Diseño Geodésico II II Ciclo, 2014 Es necesarios que el profesional que se dedica al replanteo de maquinaria industrial, sepa leer e interpretar planos constructivos de obras civiles, así como planos de maquinaria, especialmente los de montaje. Una de las primeras tareas en el control de obras en construcción es, controlar replanteos hechos por otros profesionales. Al momento de diseñar la red de control, se debe también pensar en que la red permita realizar controles rápidos, conforme se avanza en el trabajo. Algunas recomendaciones a la hora de realizar mediciones de precisión: Evitar horarios de mucho sol o calor. Buena iluminación. Profesor: José Francisco Valverde C

32 Tomarse el tiempo necesario para las lecturas.
Diseño Geodésico II II Ciclo, 2014 Tomarse el tiempo necesario para las lecturas. Chequear el equipo antes de realizar el trabajo. La mira debe tener la altura mínima necesaria, lo mas corta posible. Las tareas deberían realizarse desde una única estación. La materialización de puntos fijos para el teodolito o estación total deben ser claras y puntuales. Zona de trabajo limpia y segura. Profesor: José Francisco Valverde C

33 Diseño Geodésico II II Ciclo, 2014 La falta de espacio de trabajo es muy común en los trabajo de topografía en aplicaciones industriales Profesor: José Francisco Valverde C

34 Diseño Geodésico II II Ciclo, 2014 Esta situación se debe tomar en cuenta al momento de diseñar la red de apoyo para los trabajos a efectuar Profesor: José Francisco Valverde C

35 Diseño Geodésico II II Ciclo, 2014 Aparte de la falta de espacio, son comunes otras dificultades, como niveles de iluminación reducidos, personas o maquinarias trabajando simultáneamente Profesor: José Francisco Valverde C

36 Replanteo de base para columna
Diseño Geodésico II II Ciclo, 2014 Replanteo de base para columna Profesor: José Francisco Valverde C

37 Replanteo de tuberías y pozos
Diseño Geodésico II II Ciclo, 2014 Replanteo de tuberías y pozos Profesor: José Francisco Valverde C

38 Juntas de expansión en un puente
Diseño Geodésico II II Ciclo, 2014 Juntas de expansión en un puente Profesor: José Francisco Valverde C
