EROSION DEL PRECIO Erosión del Precio Futuro DESCRIPCIÓN: –El proyecto consiste en un Sistema de Gestión Operacional Gerencia de Operaciones desarrollado.

Presentación del tema: "EROSION DEL PRECIO Erosión del Precio Futuro DESCRIPCIÓN: –El proyecto consiste en un Sistema de Gestión Operacional Gerencia de Operaciones desarrollado."— Transcripción de la presentación:

1

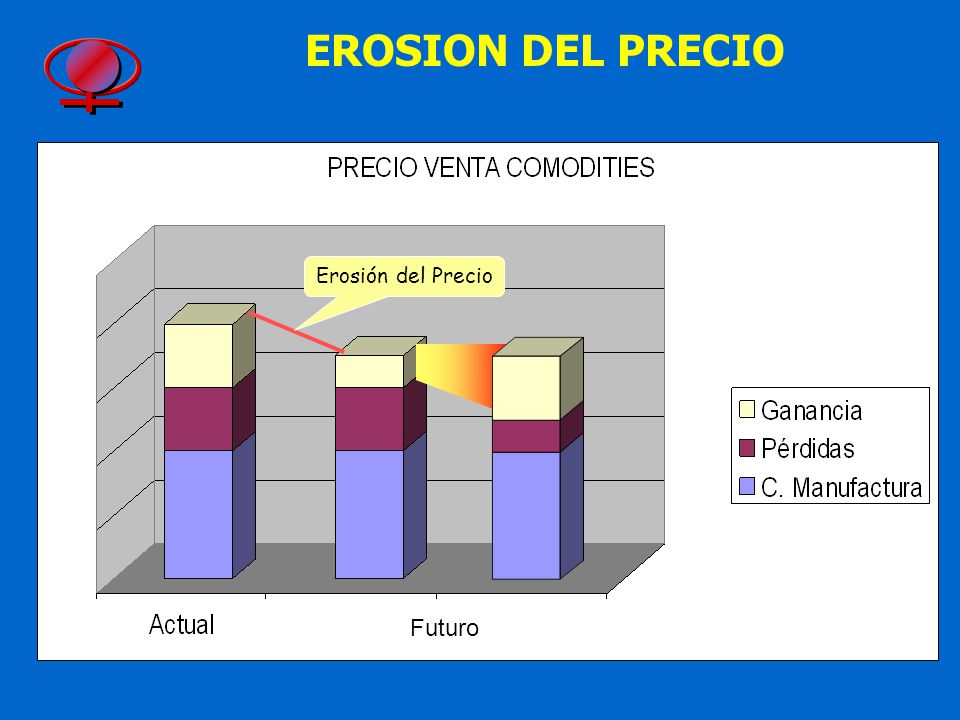

2 EROSION DEL PRECIO Erosión del Precio Futuro

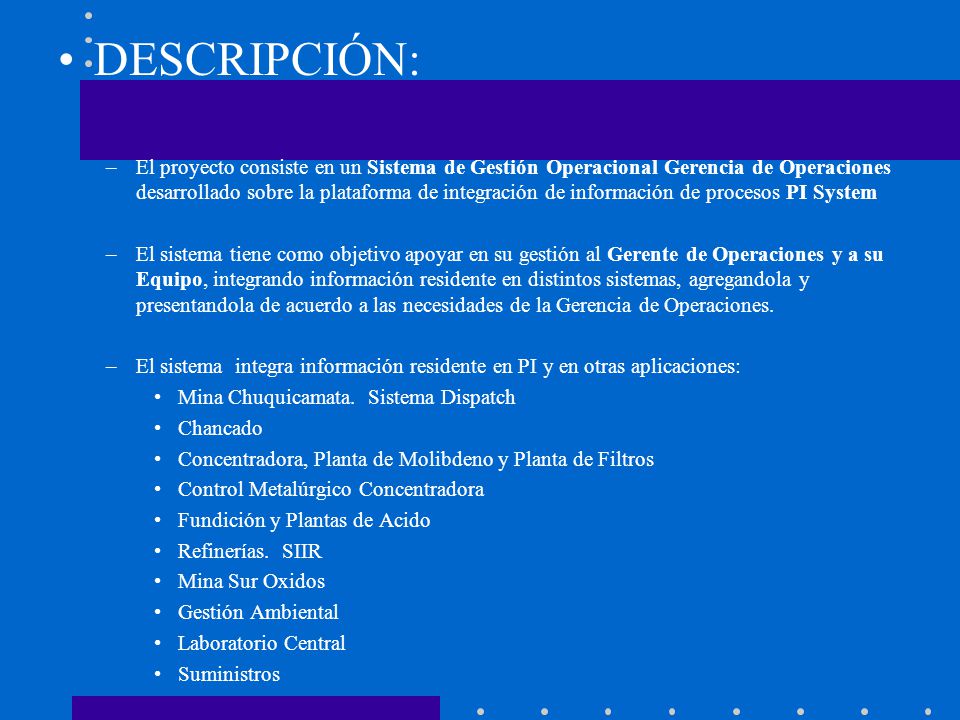

3 DESCRIPCIÓN: –El proyecto consiste en un Sistema de Gestión Operacional Gerencia de Operaciones desarrollado sobre la plataforma de integración de información de procesos PI System –El sistema tiene como objetivo apoyar en su gestión al Gerente de Operaciones y a su Equipo, integrando información residente en distintos sistemas, agregandola y presentandola de acuerdo a las necesidades de la Gerencia de Operaciones. –El sistema integra información residente en PI y en otras aplicaciones: Mina Chuquicamata. Sistema Dispatch Chancado Concentradora, Planta de Molibdeno y Planta de Filtros Control Metalúrgico Concentradora Fundición y Plantas de Acido Refinerías. SIIR Mina Sur Oxidos Gestión Ambiental Laboratorio Central Suministros

4 MODELOS DE CONTROL ISAMEC Identificar Analizar y estandarizar Asignar Medir Evaluar Corregir/ Confirmar Definir Medir Analizar Mejorar Controlar 6sigmaISAMEC

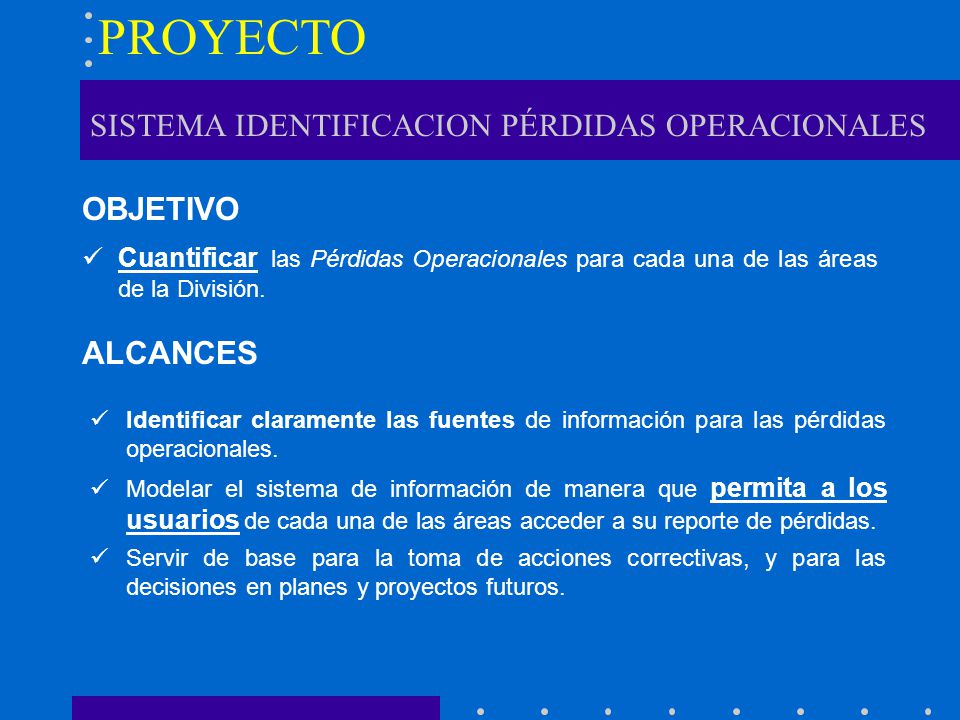

5 SISTEMA IDENTIFICACION PÉRDIDAS OPERACIONALES OBJETIVO Cuantificar las Pérdidas Operacionales para cada una de las áreas de la División. PROYECTO Identificar claramente las fuentes de información para las pérdidas operacionales. Modelar el sistema de información de manera que permita a los usuarios de cada una de las áreas acceder a su reporte de pérdidas. Servir de base para la toma de acciones correctivas, y para las decisiones en planes y proyectos futuros. ALCANCES

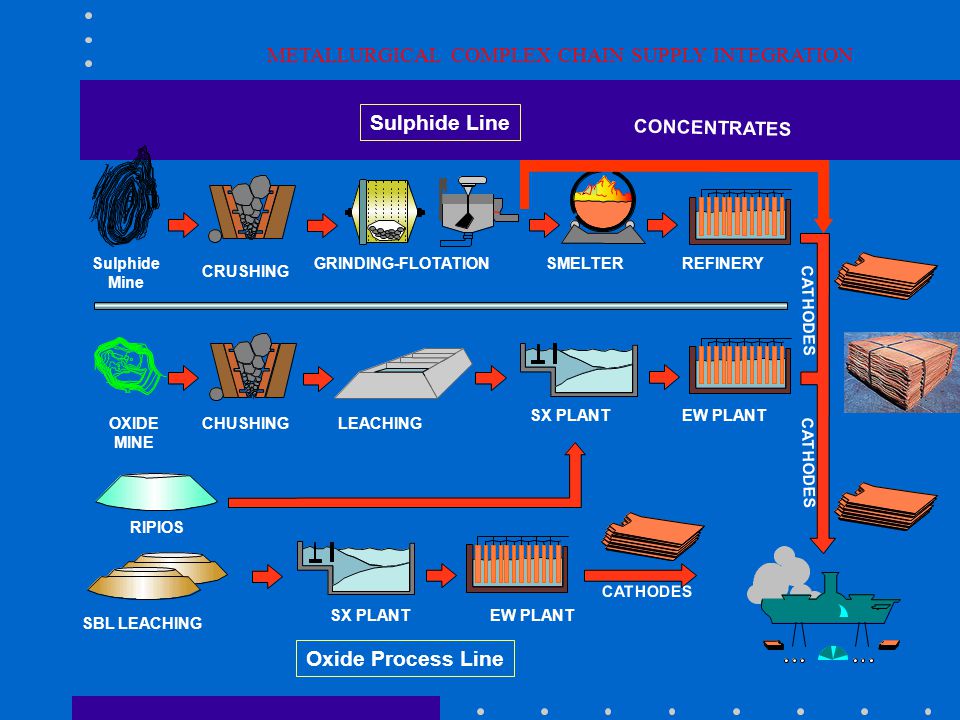

6 Sulphide Mine CRUSHING GRINDING-FLOTATIONSMELTERREFINERY CATHODES OXIDE MINE CHUSHINGLEACHING SX PLANTEW PLANT RIPIOS SBL LEACHING SX PLANTEW PLANT CATHODES Sulphide Line Oxide Process Line METALLURGICAL COMPLEX CHAIN SUPPLY INTEGRATION CONCENTRATES

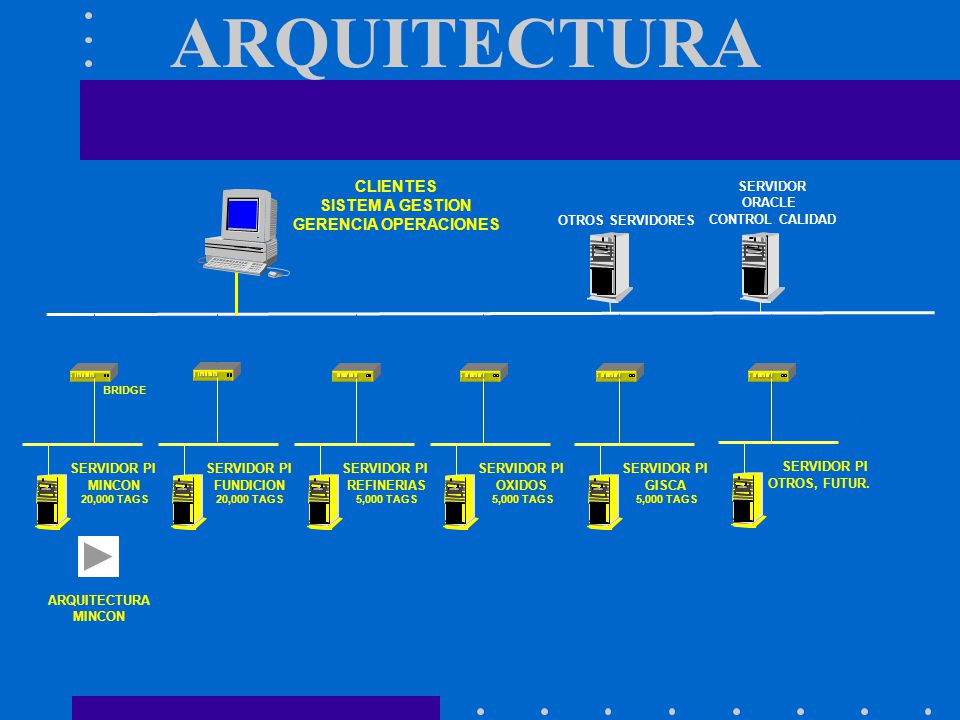

7 OTROS SERVIDORES SERVIDOR ORACLE CONTROL CALIDAD CLIENTES SISTEM A GESTION GERENCIA OPERACIONES BRIDGE SERVIDOR PI MINCON 20,000 TAGS SERVIDOR PI FUNDICION 20,000 TAGS SERVIDOR PI REFINERIAS 5,000 TAGS SERVIDOR PI OXIDOS 5,000 TAGS SERVIDOR PI GISCA 5,000 TAGS SERVIDOR PI OTROS, FUTUR. RED SUPERVISION PI RED DATOS DIV. ARQUITECTURA MINCON ARQUITECTURA

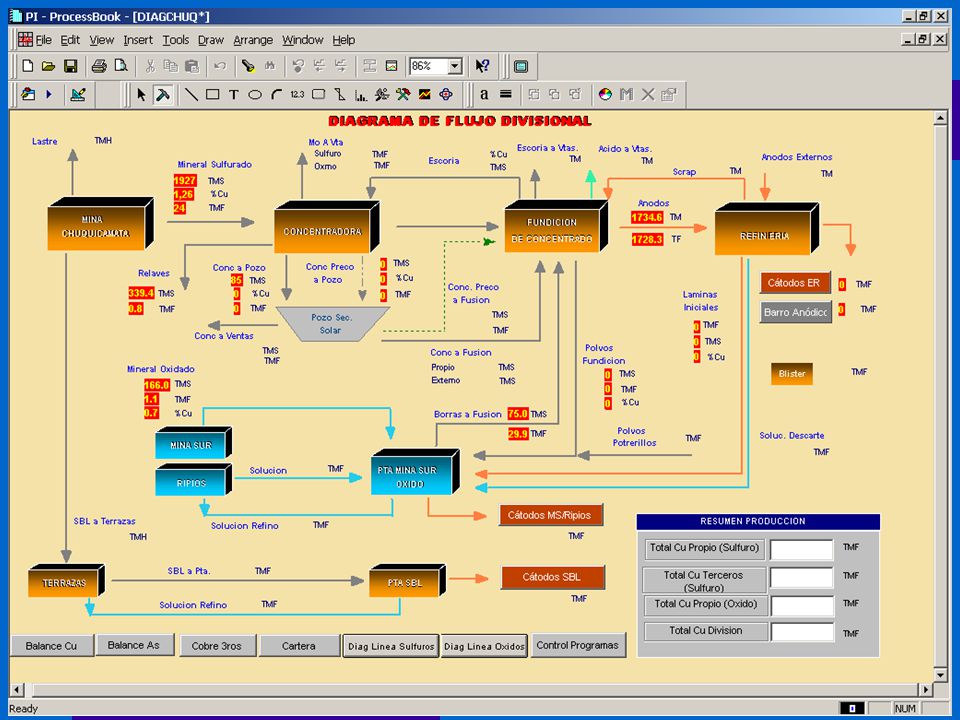

8

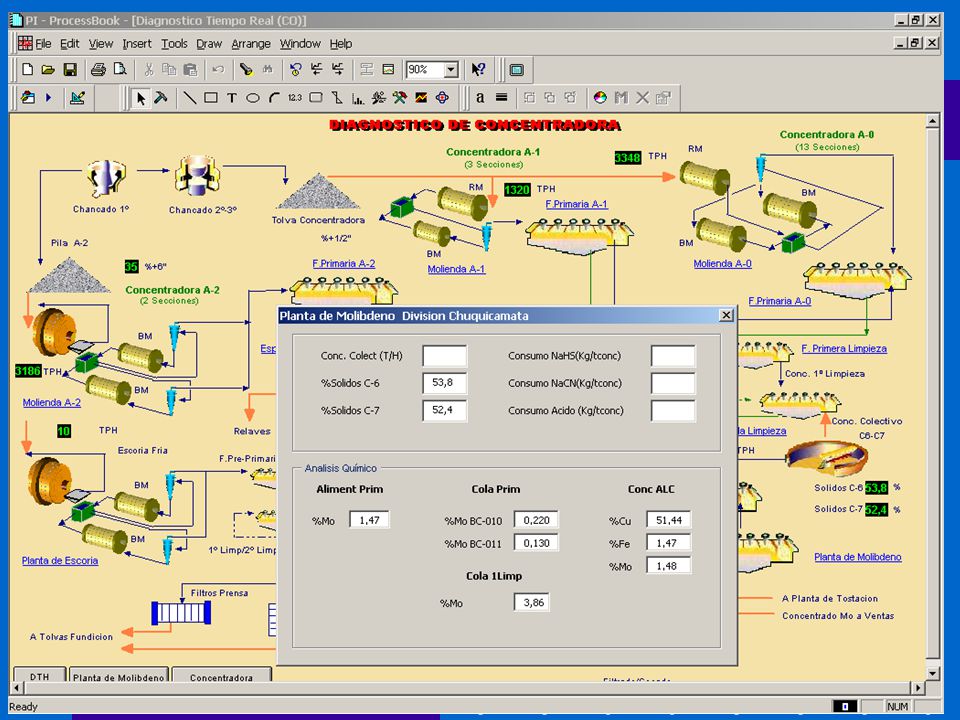

9

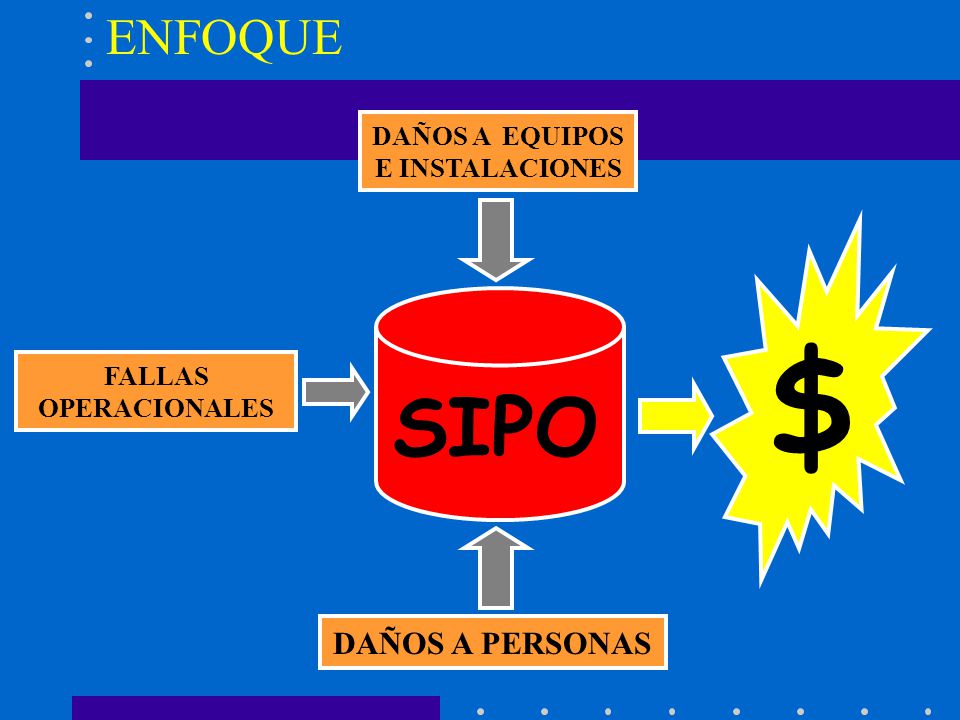

10 FALLAS OPERACIONALES DAÑOS A PERSONAS DAÑOS A EQUIPOS E INSTALACIONES $ ENFOQUE SIPO

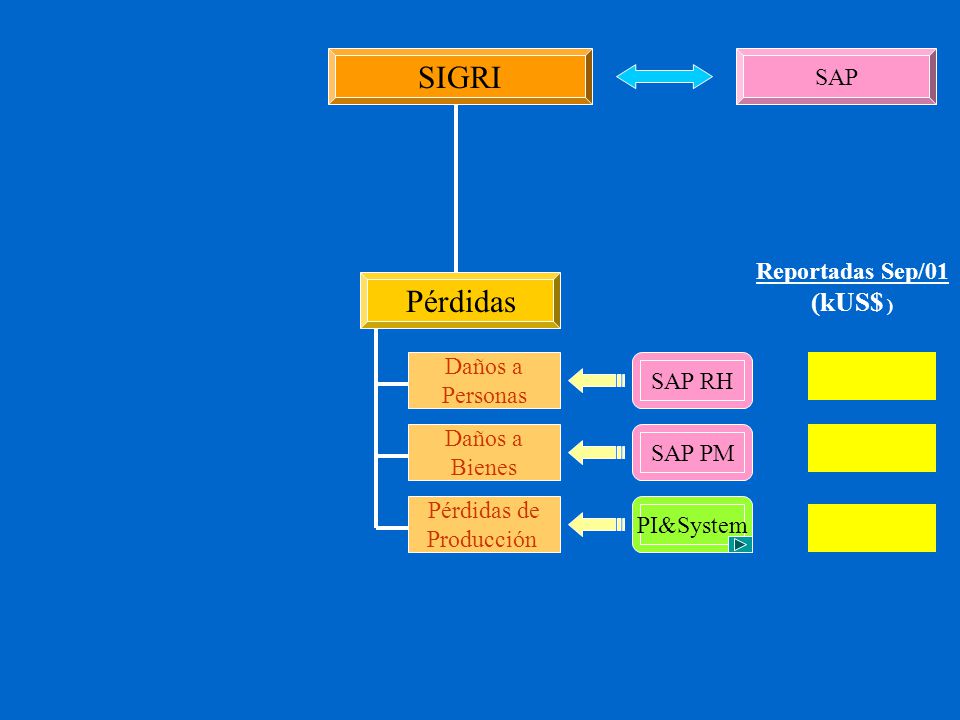

11 INGRESO VALIDACION INVESTIGACION ACCIONES CORRECTIVAS AUDITORIA Personas Medio Ambiente Bienes Físicos Cuasi Fallas Operacionales SIGRI Incidentes CompromisosNovedades SAP Prevención Pérdidas SAP RHSAP PMPI&System Daños a Personas Daños a Bienes Pérdidas de Producción Reportadas Sep/01 (kUS$ )

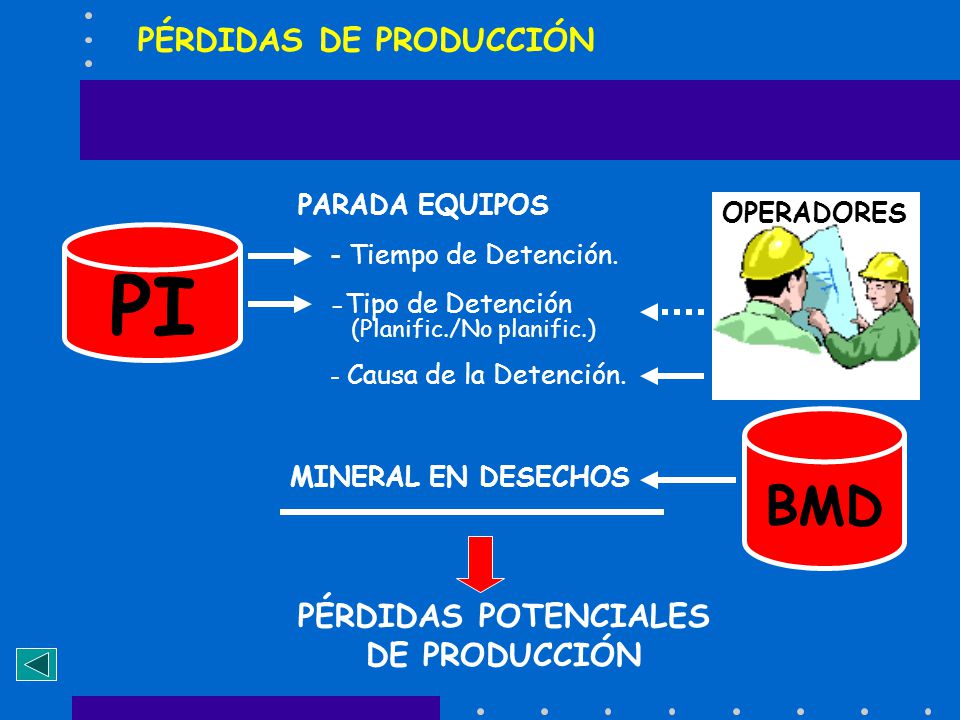

12 PI PARADA EQUIPOS - Tiempo de Detención. - Tipo de Detención (Planific./No planific.) MINERAL EN DESECHOS OPERADORES PÉRDIDAS POTENCIALES DE PRODUCCIÓN BMD PÉRDIDAS DE PRODUCCIÓN - Causa de la Detención.

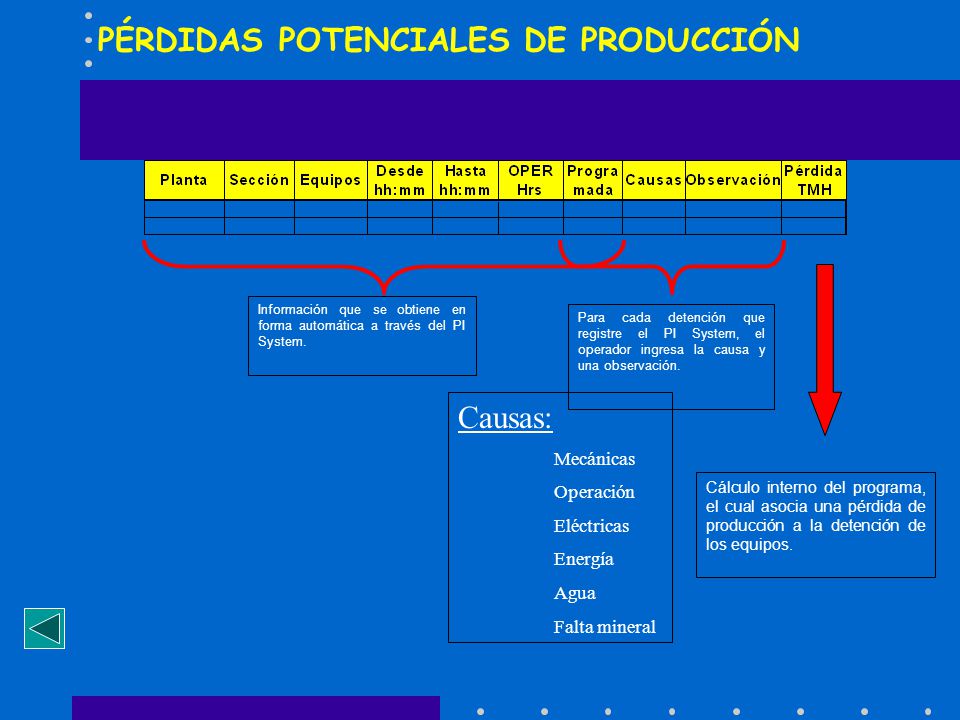

13 Información que se obtiene en forma automática a través del PI System. Para cada detención que registre el PI System, el operador ingresa la causa y una observación. Cálculo interno del programa, el cual asocia una pérdida de producción a la detención de los equipos. Causas: Mecánicas Operación Eléctricas Energía Agua Falta mineral PÉRDIDAS POTENCIALES DE PRODUCCIÓN

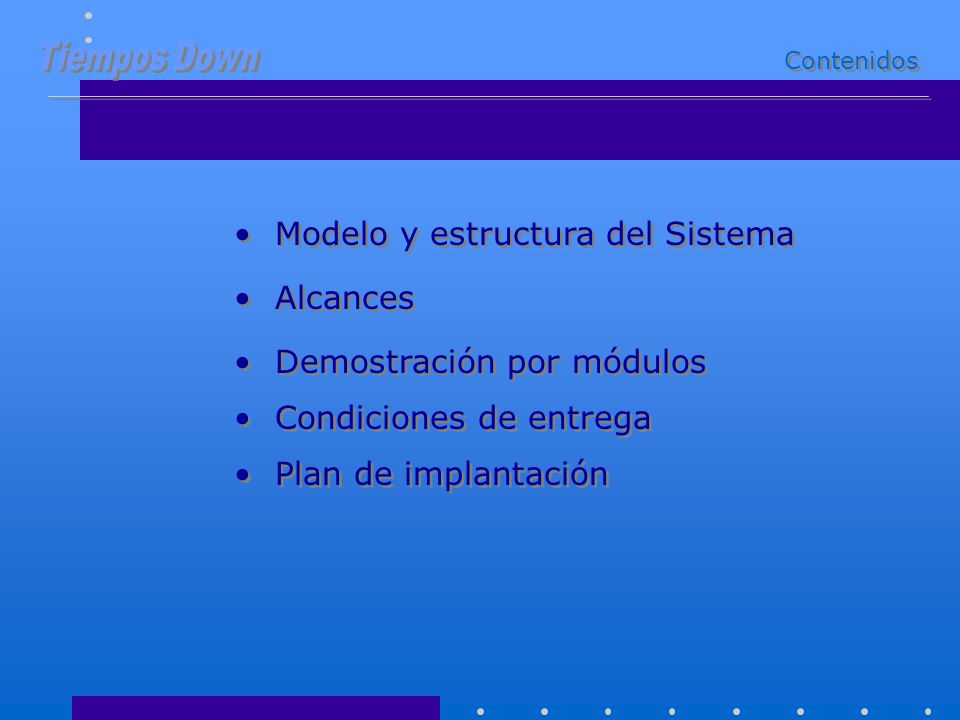

14 Modelo y estructura del Sistema Alcances Demostración por módulos Condiciones de entrega Plan de implantación Contenidos

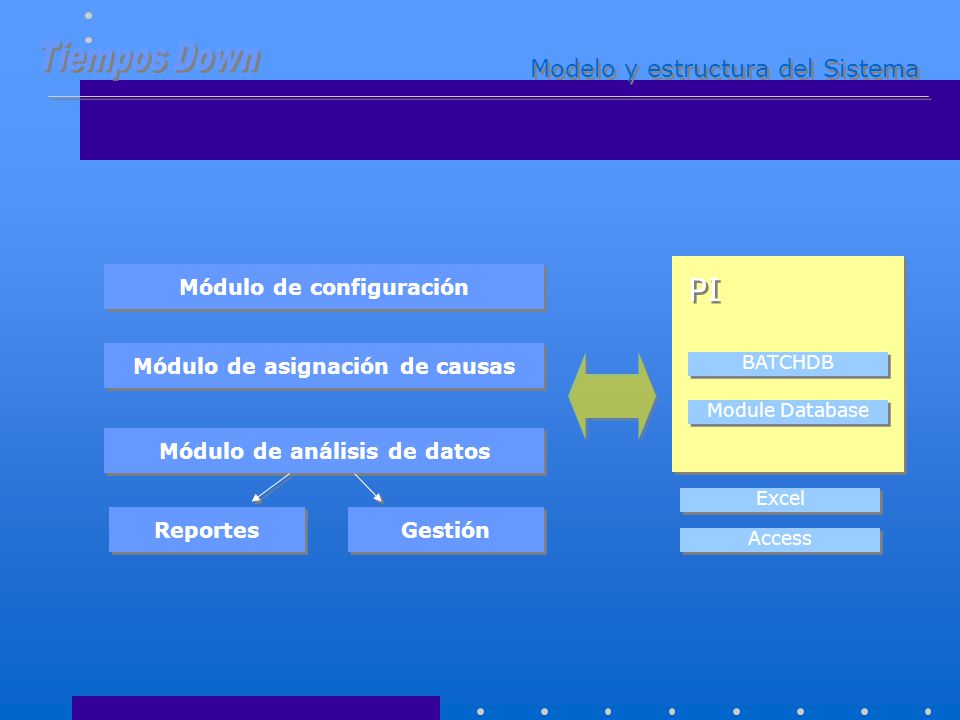

15 Modelo y estructura del Sistema Módulo de configuración Módulo de asignación de causas Módulo de análisis de datos Reportes Gestión Module Database BATCHDB Excel Access PI

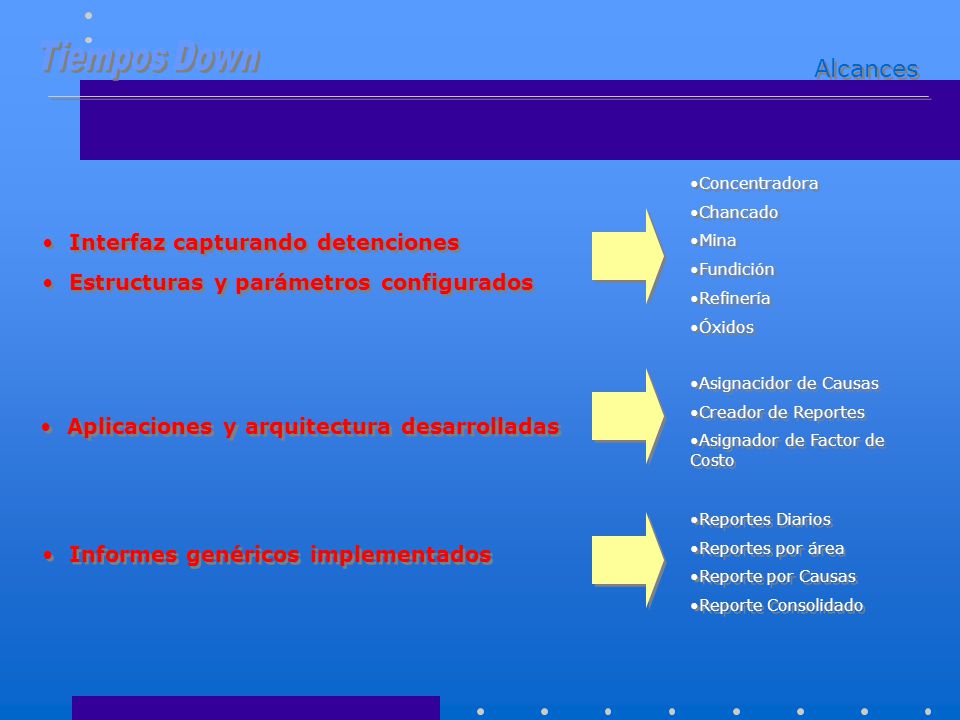

16 Alcances Interfaz capturando detenciones Estructuras y parámetros configurados Aplicaciones y arquitectura desarrolladas Informes genéricos implementados Concentradora Chancado Mina Fundición Refinería Óxidos Concentradora Chancado Mina Fundición Refinería Óxidos Asignacidor de Causas Creador de Reportes Asignador de Factor de Costo Asignacidor de Causas Creador de Reportes Asignador de Factor de Costo Reportes Diarios Reportes por área Reporte por Causas Reporte Consolidado Reportes Diarios Reportes por área Reporte por Causas Reporte Consolidado

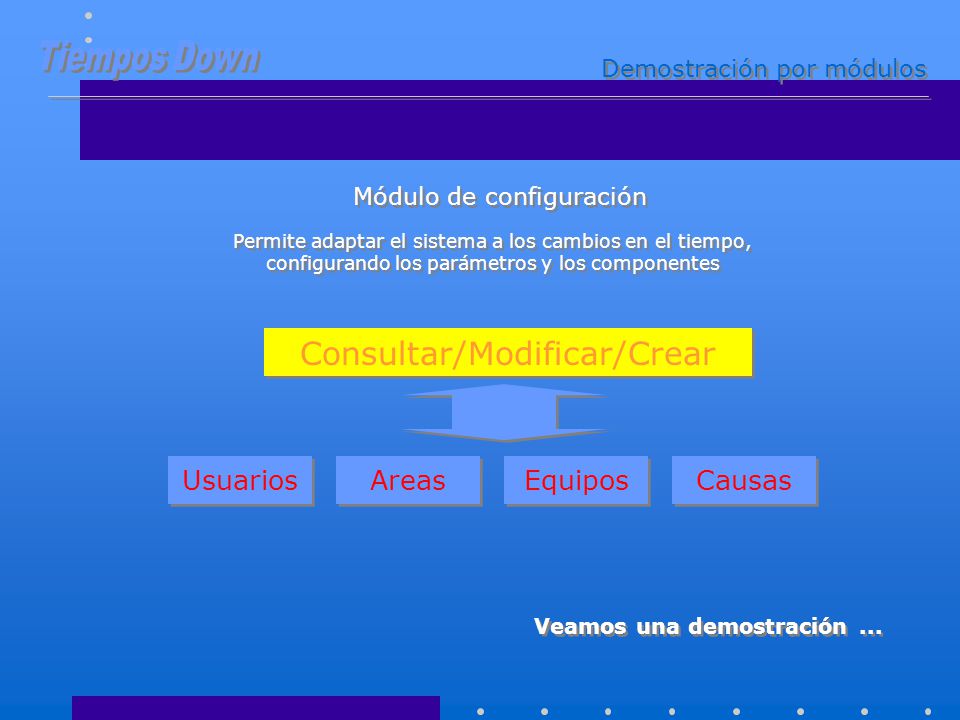

17 Demostración por módulos Usuarios Areas Equipos Causas Consultar/Modificar/Crear Módulo de configuración Permite adaptar el sistema a los cambios en el tiempo, configurando los parámetros y los componentes Veamos una demostración...

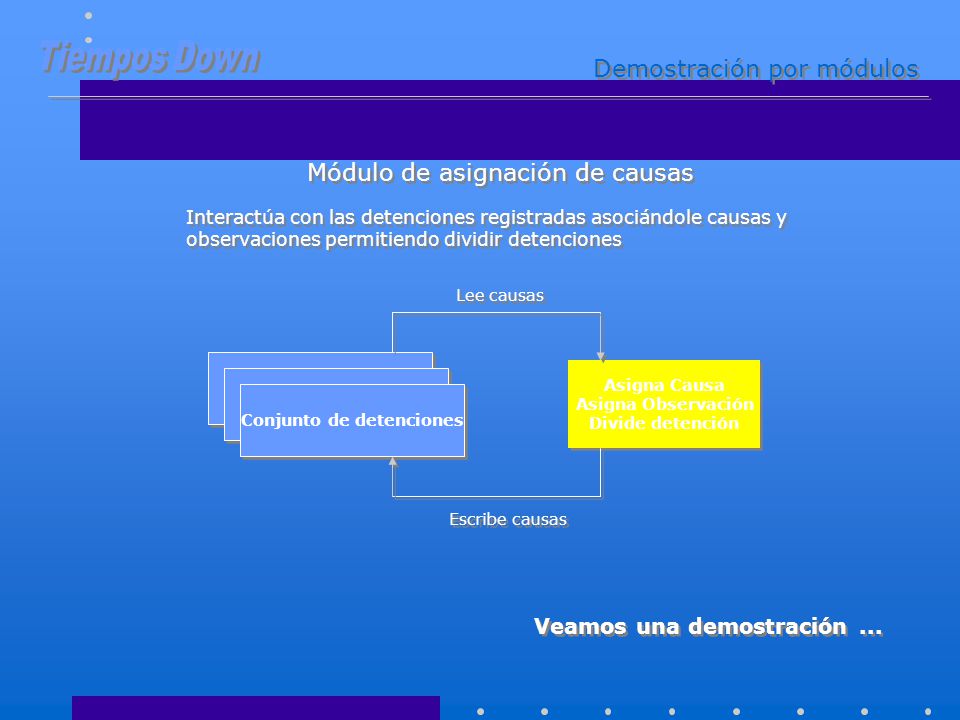

18 Demostración por módulos Módulo de asignación de causas Interactúa con las detenciones registradas asociándole causas y observaciones permitiendo dividir detenciones Veamos una demostración... Conjunto de detenciones Asigna Causa Asigna Observación Divide detención Asigna Causa Asigna Observación Divide detención Lee causas Escribe causas

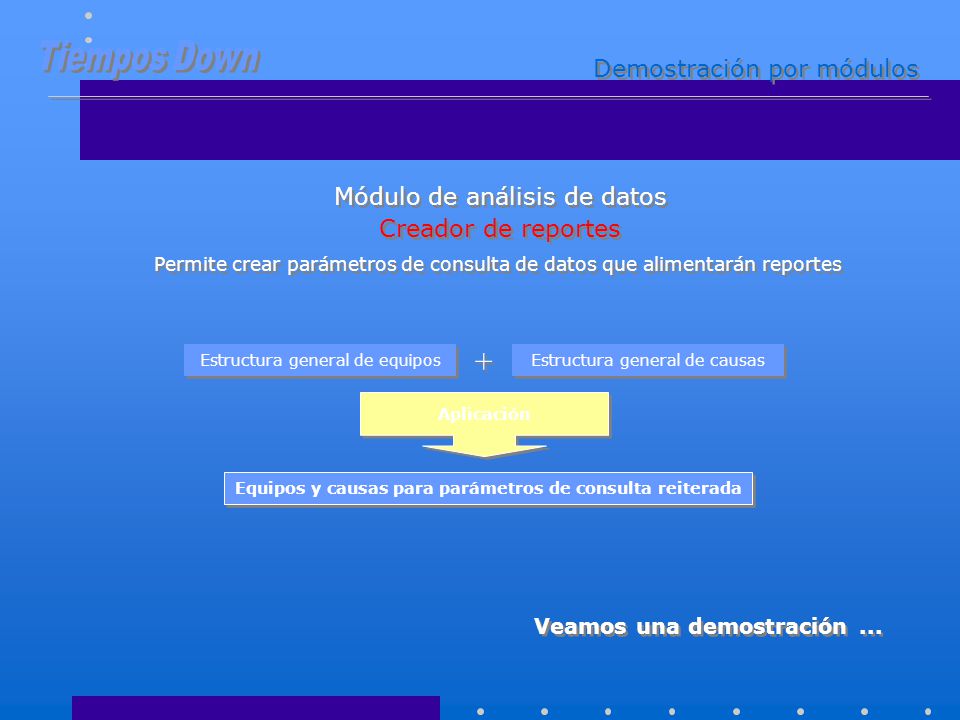

19 Demostración por módulos Módulo de análisis de datos Permite crear parámetros de consulta de datos que alimentarán reportes Veamos una demostración... Creador de reportes Estructura general de equipos Estructura general de causas + + Aplicación Equipos y causas para parámetros de consulta reiterada

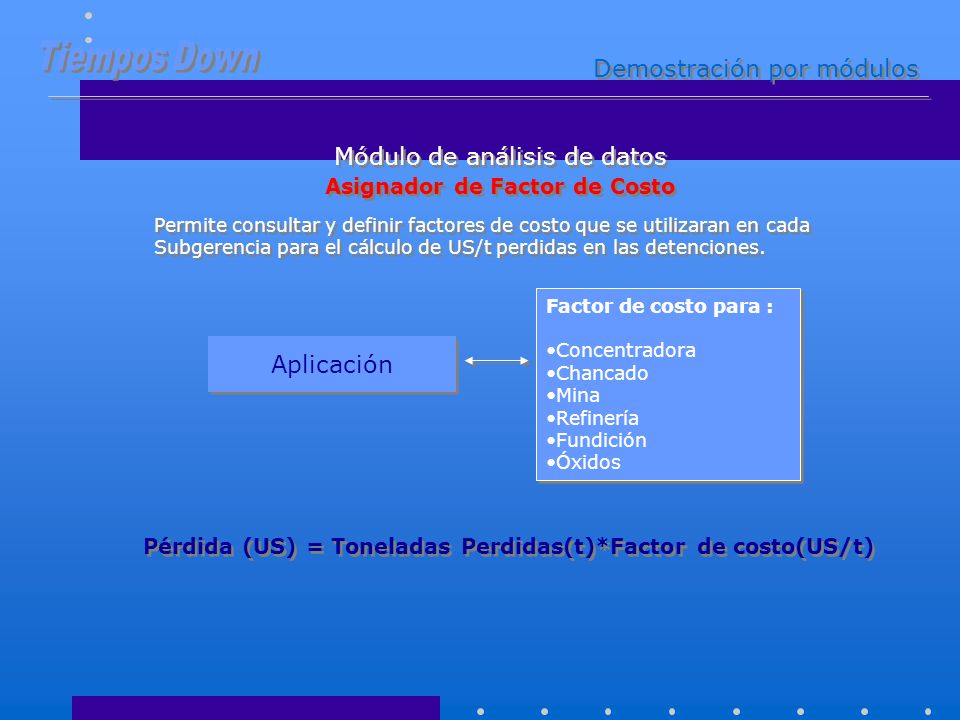

20 Demostración por módulos Módulo de análisis de datos Permite consultar y definir factores de costo que se utilizaran en cada Subgerencia para el cálculo de US/t perdidas en las detenciones. Asignador de Factor de Costo Aplicación Factor de costo para : Concentradora Chancado Mina Refinería Fundición Óxidos Factor de costo para : Concentradora Chancado Mina Refinería Fundición Óxidos Pérdida (US) = Toneladas Perdidas(t)*Factor de costo(US/t)

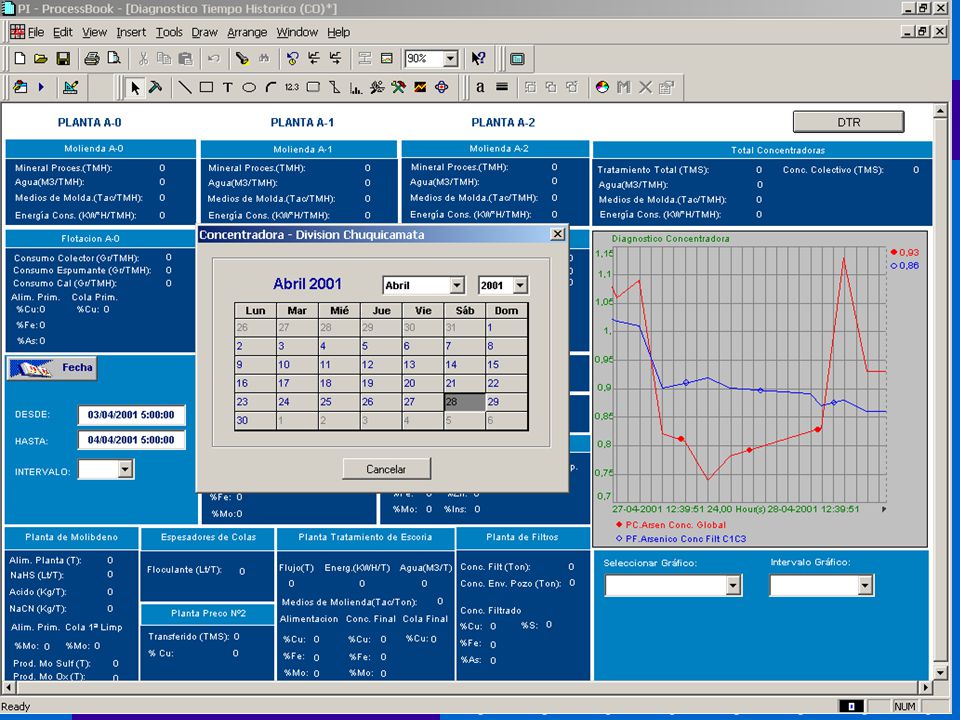

21

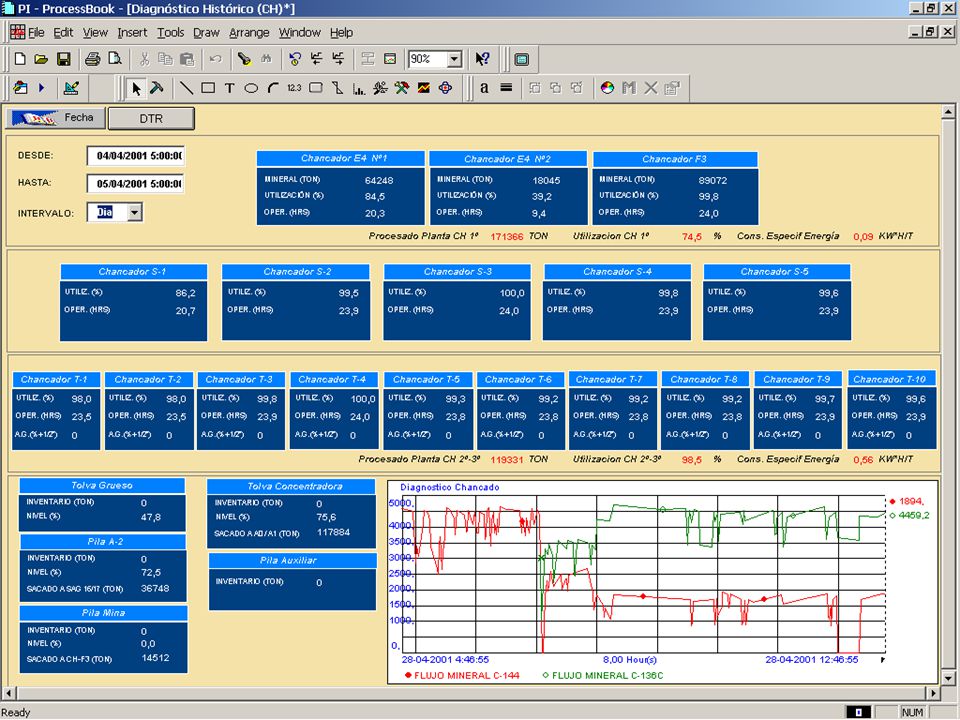

22

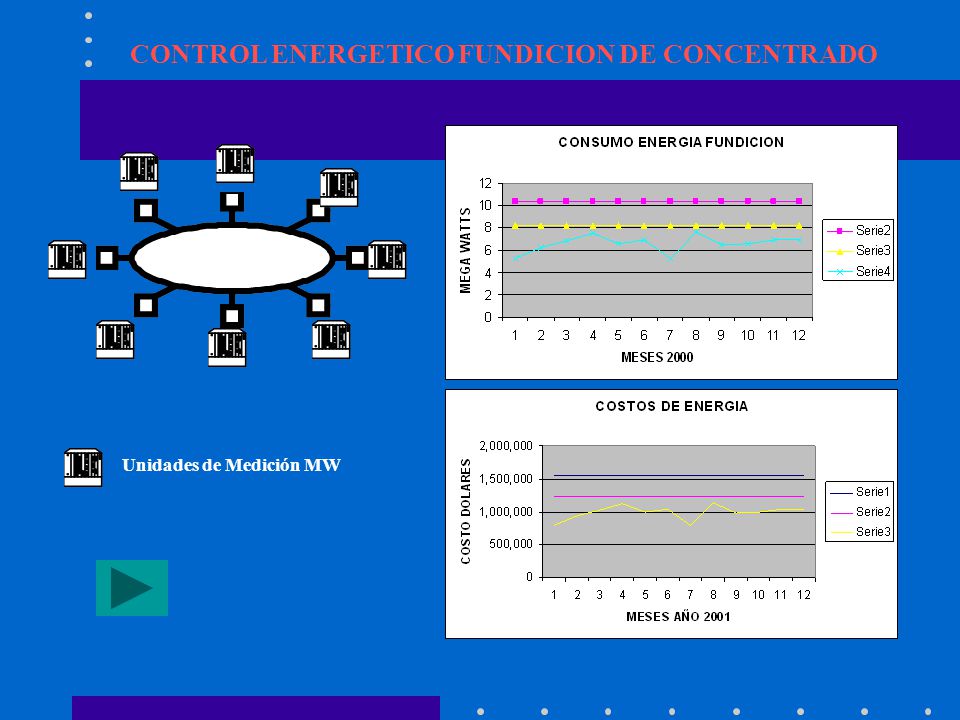

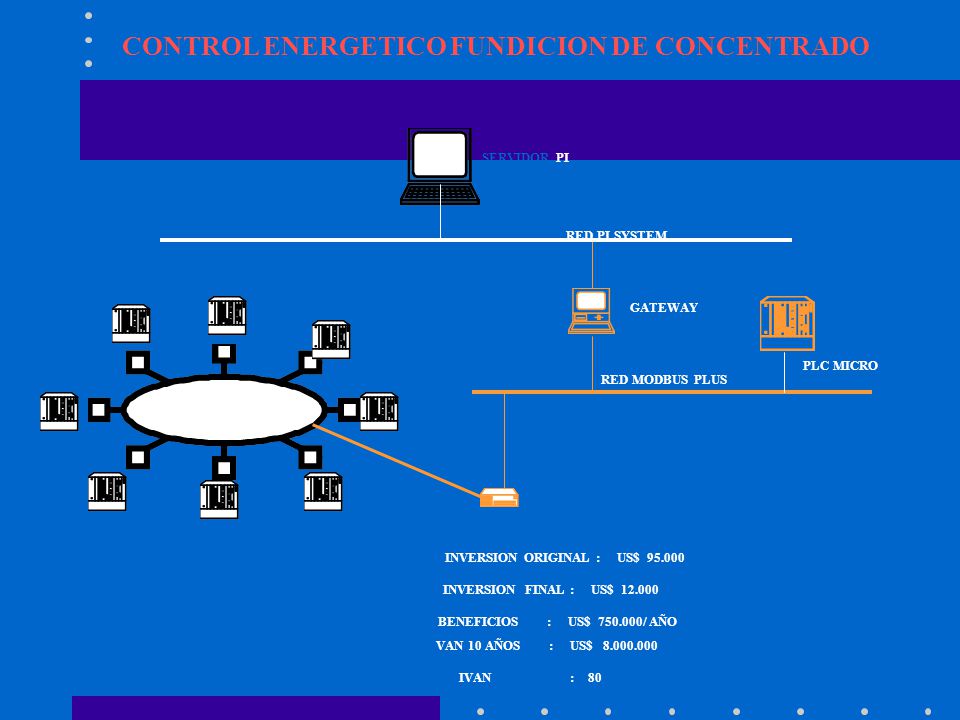

23 Unidades de Medición MW Red Modbus RTU CONTROL ENERGETICO FUNDICION DE CONCENTRADO

24 Red Modbus RTU SERVIDOR PI RED PI SYSTEM GATEWAY RED MODBUS PLUS BRIDGE PLUS PLC MICRO INVERSION ORIGINAL : US$ 95.000 INVERSION FINAL : US$ 12.000 BENEFICIOS : US$ 750.000/ AÑO VAN 10 AÑOS : US$ 8.000.000 IVAN : 80

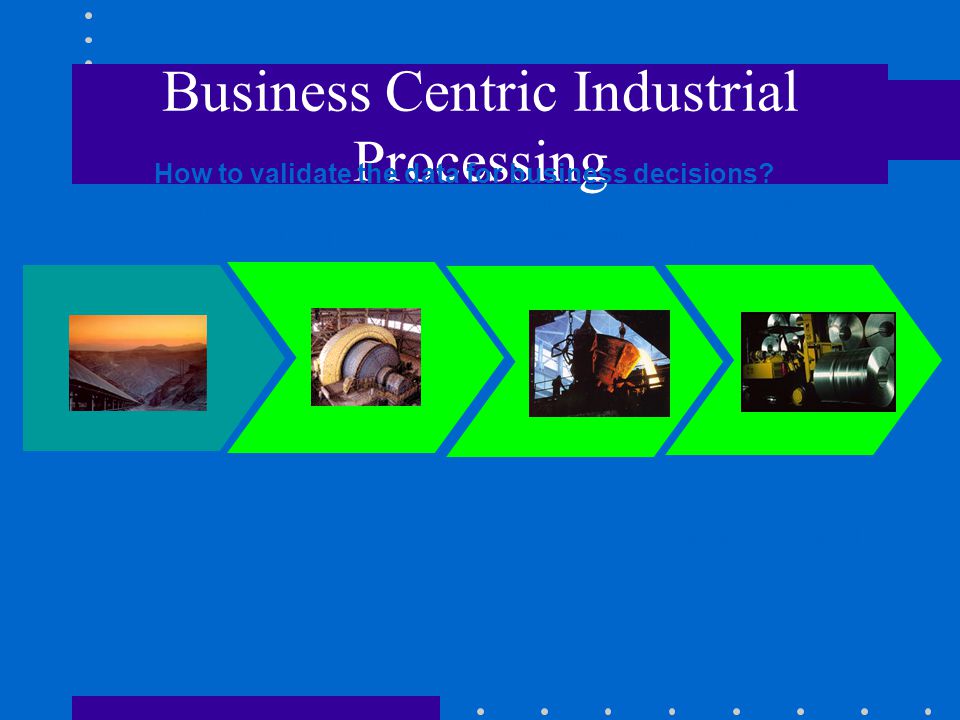

25 Business Centric Industrial Processing Process Management Flow Power Reagents Environmental How to validate the data for business decisions? How to track variable costs by product, by area, by recipe? How to identify risks and plant availability constraints?

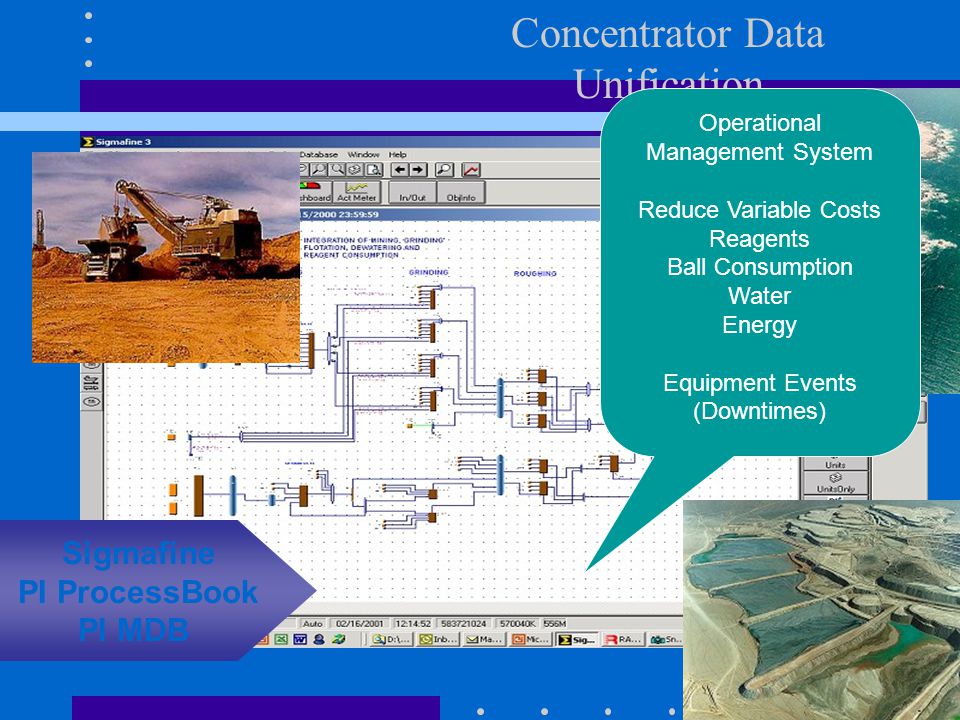

26 Concentrator Data Unification Sigmafine PI ProcessBook PI MDB Operational Management System Reduce Variable Costs Reagents Ball Consumption Water Energy Equipment Events (Downtimes)

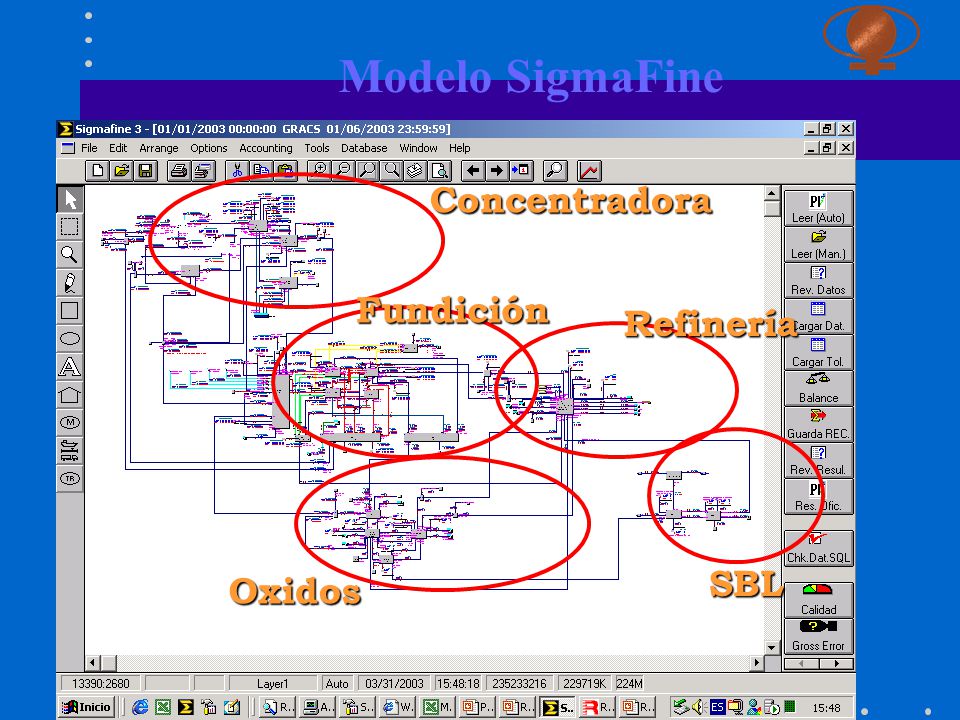

27 Modelo SigmaFine Concentradora Fundición Refinería Oxidos SBL

28 Area Concentradoras Concentradoras A0,A1,A2 Planta Tratamiento Escoria Planta PRECO Planta Moly Planta Filtros Planta Tostación

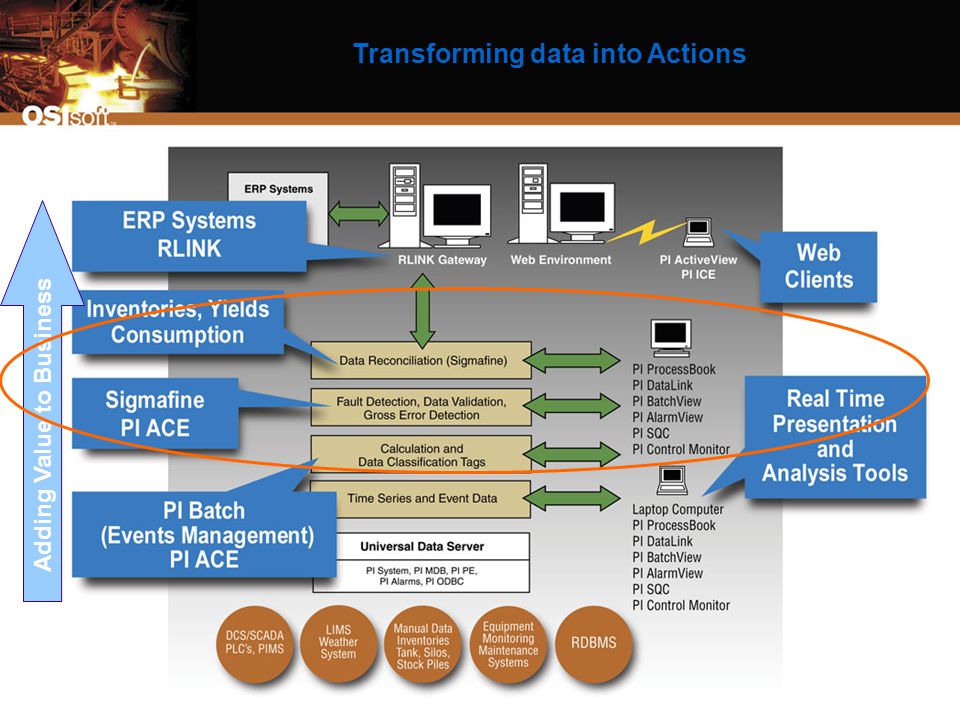

29 Transforming data into Actions Adding Value to Business

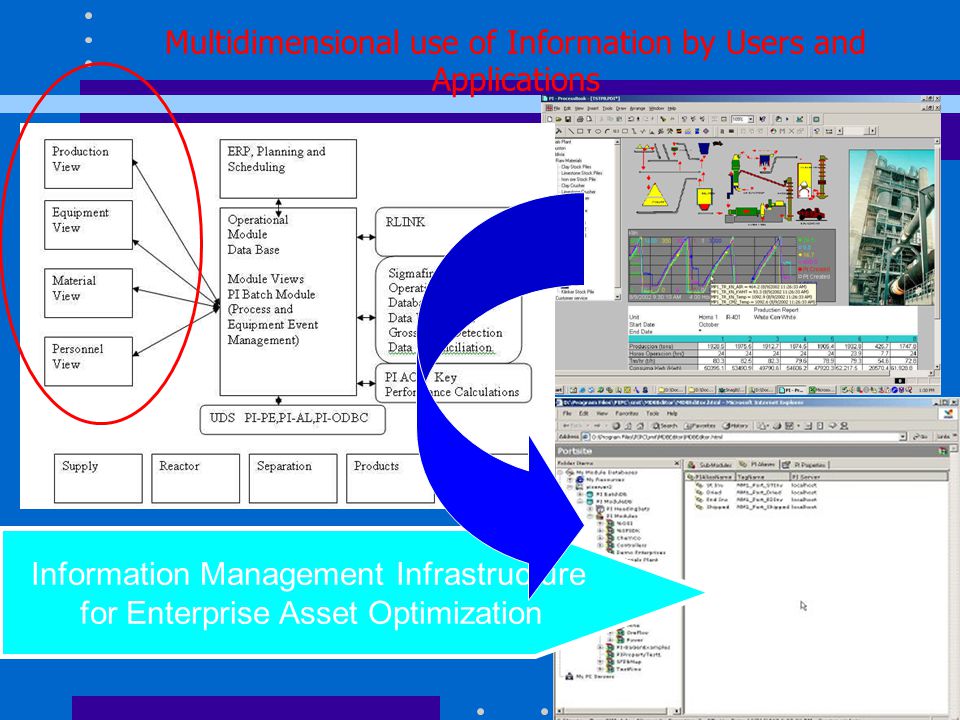

30 Information Management Infrastructure for Enterprise Asset Optimization Module : Tags Aliases and Properties (pictures, equipment, queries, links) Multidimensional use of Information by Users and Applications

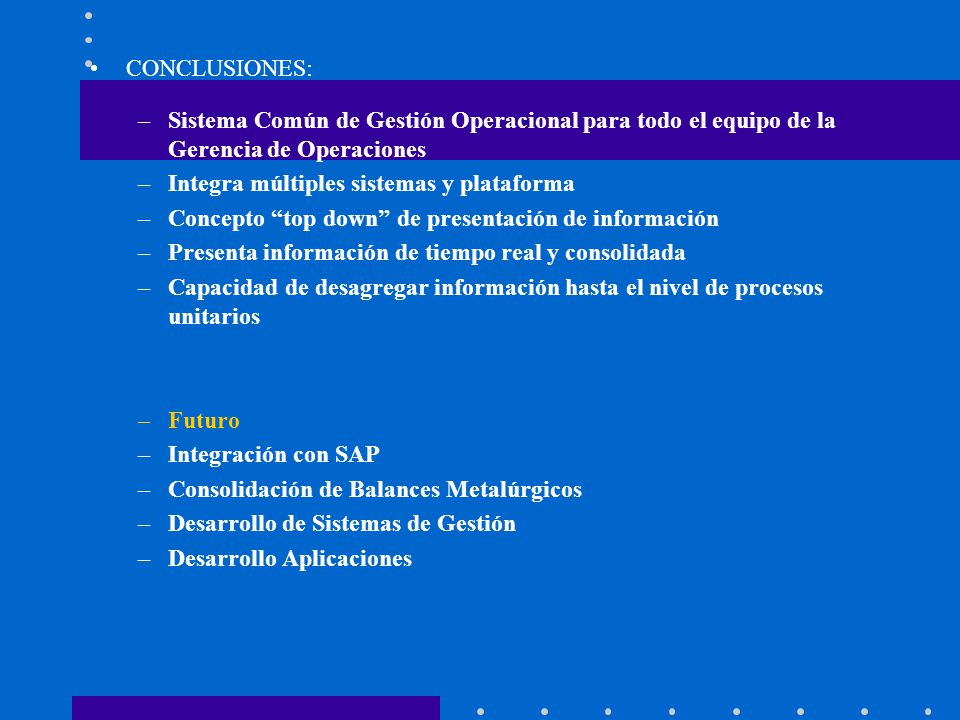

31 CONCLUSIONES: –Sistema Común de Gestión Operacional para todo el equipo de la Gerencia de Operaciones –Integra múltiples sistemas y plataforma –Concepto “top down” de presentación de información –Presenta información de tiempo real y consolidada –Capacidad de desagregar información hasta el nivel de procesos unitarios –Futuro –Integración con SAP –Consolidación de Balances Metalúrgicos –Desarrollo de Sistemas de Gestión –Desarrollo Aplicaciones
