1 1 Leica 03 Fotoguía

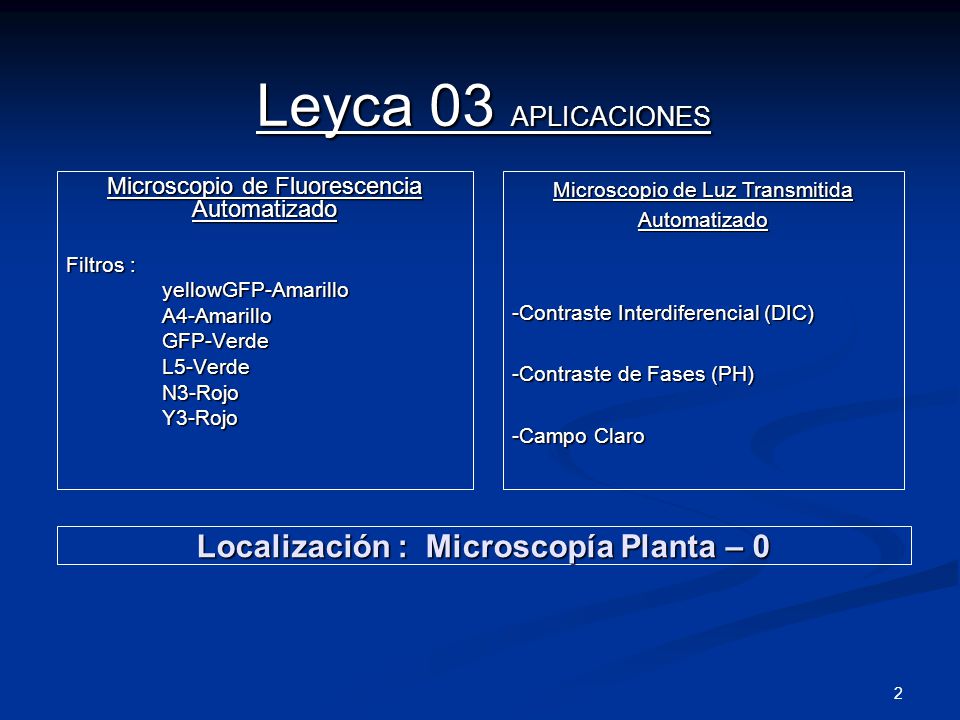

2 2 Leyca 03 APLICACIONES Microscopio de Fluorescencia Automatizado Filtros : yellowGFP-AmarilloA4-AmarilloGFP-VerdeL5-VerdeN3-RojoY3-Rojo Microscopio de Luz Transmitida Automatizado -Contraste Interdiferencial (DIC) -Contraste de Fases (PH) -Campo Claro Localización : Microscopía Planta – 0

3 3 Leyca 03 CARACTERISTICAS Filtros Fluorescencia: A4-Amarillo: BP 360/40 FT 400 BP 470/40 GFP-Verde BP 470/40 FT 500 BP 525/50 L5-Verde BP 480/40 FT 505 BP 527/30 N3-Rojo BP 546/12 FT 565 BP 600/40 Y3-Rojo BP 545/30 FT 565 BP 610/75 GFP Yellow HQ 500/20 515 HQ 535/30 Condensador : 0,9 Filtros/Anillos DIC. Los anillos DIC están insertados en objetivos y automatizados -DIC I -DIC II -DIC III Filtros/Anillos Fases. -Ph 1 -Ph 2 -Ph3 Objetivos : x 4 (Sin Fase) x 10 (Fase 1) x 20 (Fase 2) x 40 // x40 oil (Fase 2) x 63 oil (Fase 3) (DIC) x100 oil (Fase 3)(DIC) Equipo conectado : -Cámara Hamamatsu (ORCA-Er-C4742-95) -Iluminador Fluorescencia ebq 100 -MAC Programa OPENLAB asociado

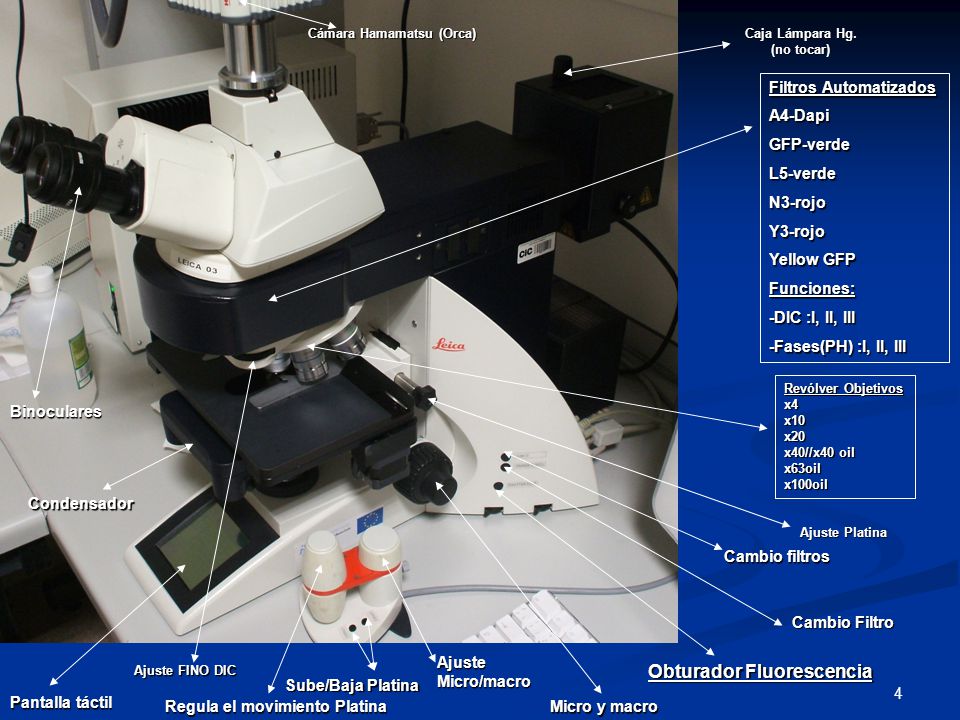

4 4 Caja Lámpara Hg. (no tocar) Revólver Objetivos x4x10x20 x40//x40 oil x63oilx100oil Cambio filtros Cambio Filtro Obturador Fluorescencia Micro y macro AjusteMicro/macro Sube/Baja Platina Regula el movimiento Platina Ajuste FINO DIC Pantalla táctil Binoculares Filtros Automatizados A4-DapiGFP-verdeL5-verdeN3-rojoY3-rojo Yellow GFP Funciones: -DIC :I, II, III -Fases(PH) :I, II, III Cámara Hamamatsu (Orca) Condensador Ajuste Platina

5 5 Botonera: Funciones programadas Control campo visión.3 posiciones : -Interna (Observador) -Medial ( Obs. + Cámara) -Externa ( Cámara) Pantalla táctil Ajuste fino Sube/Baja Platina Fuente Luz transmitida Micro y macrométrico Platina Revólver Objetivos: x4x10x20 x40 // x40 oil x63 oil x100 oil Ajuste del enfoque DIC: permite regular el “enfoque DIC” en el objetivo seleccionado,para en el objetivo seleccionado,para permitir que haya un mayor o menor relieve en el DIC. mayor o menor relieve en el DIC. Binoculares Ajuste micro-macrometro Movimiento Platina

6 6 Pantalla táctil Fuente BF XY platina Micro y macrometrico Obturador Fluorescencia Fluorescencia Cambio Filtro Filtro Cube/Filtro Ajuste Ajustealtura platina platina Ajuste fino DIC: permite regular el enfoque DIC. Para permitir que haya un mayor o menor relieve/luz en el DIC. Revolver Objetivos x4x10x20 x40 // x40 oil x63 oil x100 oil Filtros accesorios BF

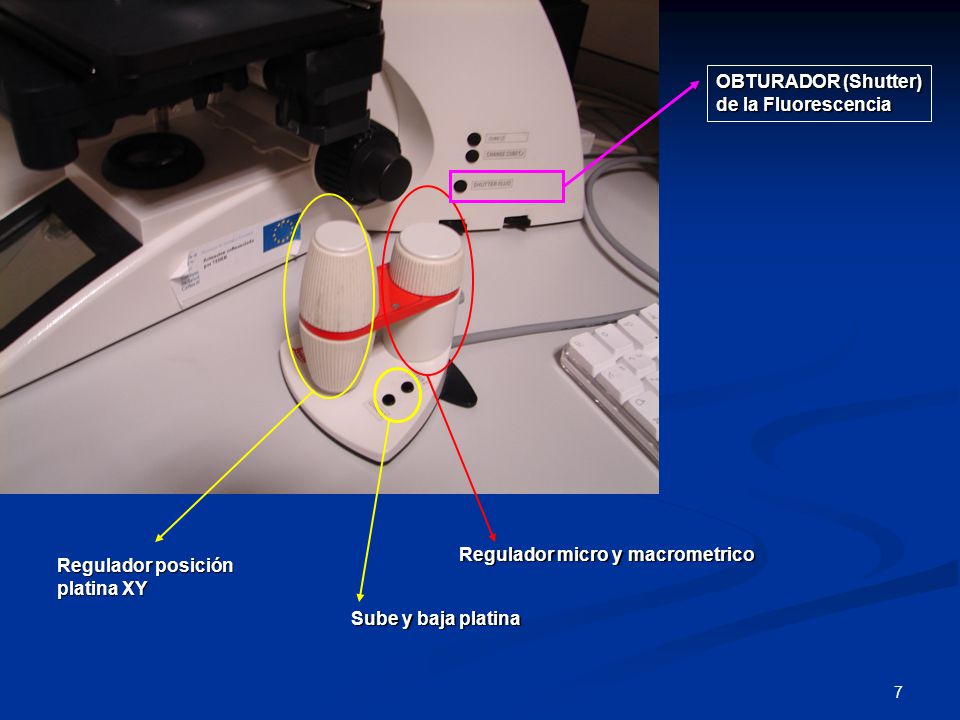

7 7 OBTURADOR (Shutter) de la Fluorescencia Regulador micro y macrometrico Regulador posición platina XY Sube y baja platina

8 8 Modo LUZ TRANSMITIDA /FLUORESCENCIA: permite cambiar del MODO iluminación LUZ TRANSMITIDA permite cambiar del MODO iluminación LUZ TRANSMITIDA al modo Fluorescencia (luz reflejada).Es necesario activar y pasar con la botonera al MODO FLUORESCENCIA para poder hacer uso con la botonera al MODO FLUORESCENCIA para poder hacer uso con la pantalla táctil de los filtros fluorescencia. Permite regular la apertura del diafragma apertura del diafragma de campo Permite regular el Diafragma de Diafragma de Apertura Apertura Regulador Nivel Intensidad Luz Transmitida

9 9 Acceso a Pantalla principal Menu “Información Configuración en USO “ Acceso a menú TIPO TECNICA -Reflejada (fluorescencia) -Transmitida Acceso a menú POSICION PLATINA menú Acceso a menúOBJETIVOS Generalidades: Sobre la CONFIGURACION en Uso en Uso Nivel de intensidad luminosa Posición de la Muestra en plano XYZ Acceso a Créditos del Software Info.precisa posición Información de la configuración actual: -TL (luz transmitida) -DIC-x63

10 10 Menu “Información Configuración en USO “ Indicador de niveles configurados de: configurados de: -Intensidad luz -Campo-Apertura Posición de la Muestra en plano XYZ Menu “Información Configuración en USO “

11 11 DIC(técnicaseleccionada) Acceso a menú TIPO TECNICA -Reflejada(fluorescencia)-Transmitida Campo Claro Activar “Modo Luz Transmitida” Activar “Modo Luz Reflejada (Fluorescencia)” Luz Polarizada Contraste de Fases Menu “TIPO TECNICA en USO “

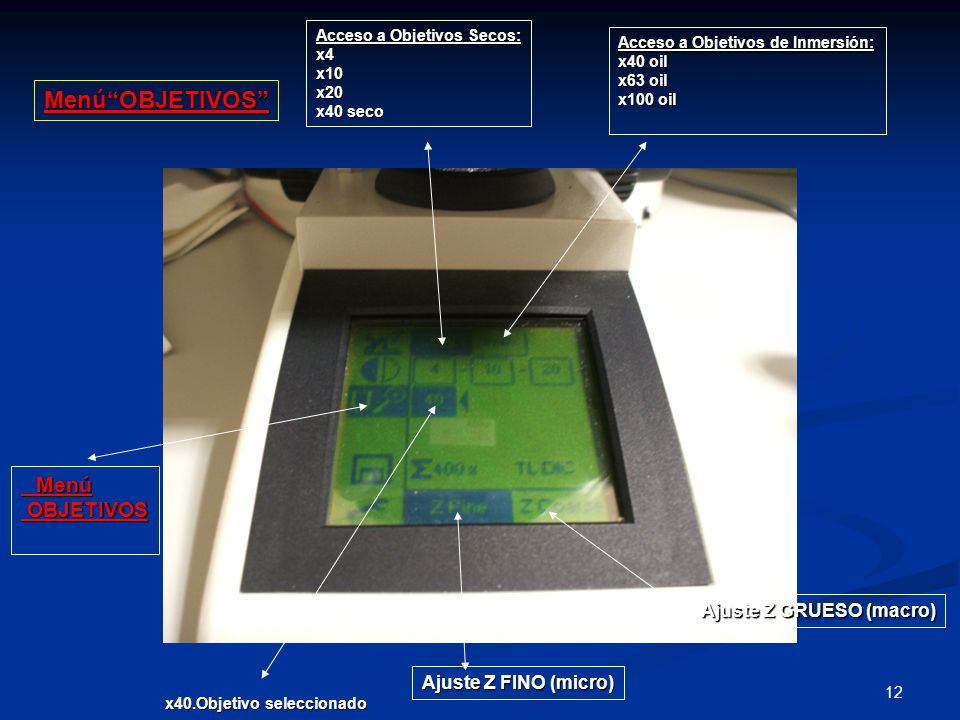

12 12 Menú Menú OBJETIVOS OBJETIVOS x40.Objetivo seleccionado Ajuste Z FINO (micro) Ajuste Z GRUESO (macro) Acceso a Objetivos Secos: x4x10x20 x40 seco Acceso a Objetivos de Inmersión: x40 oil x63 oil x100 oil Menú“OBJETIVOS”

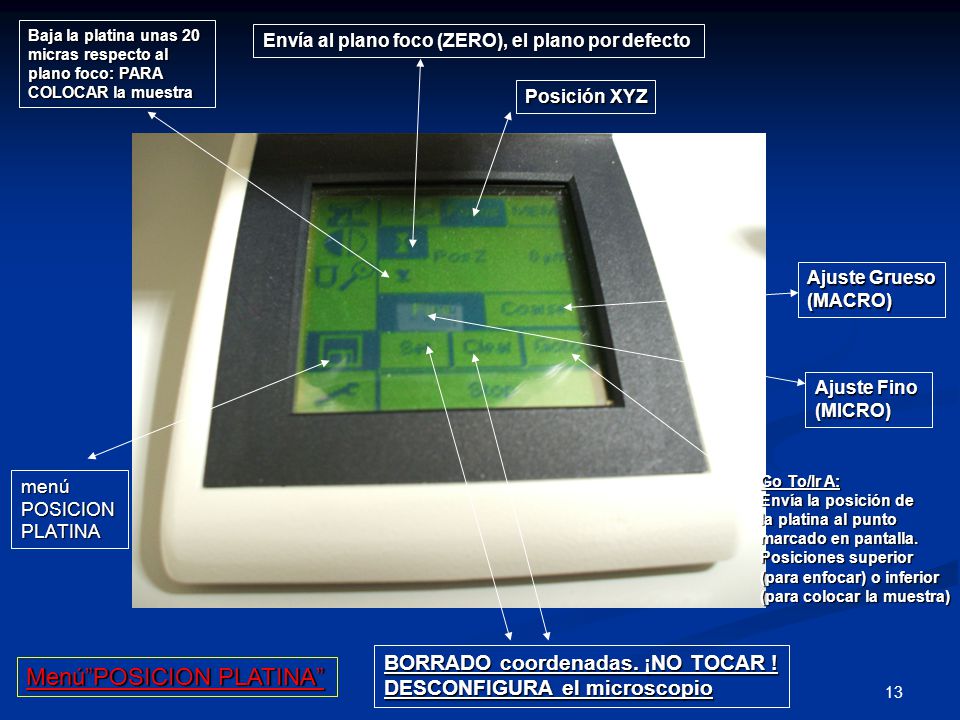

13 13 menúPOSICIONPLATINA BORRADO coordenadas. ¡NO TOCAR ! DESCONFIGURA el microscopio Ajuste Fino (MICRO) Go To/Ir A: Envía la posición de la platina al punto marcado en pantalla. Posiciones superior (para enfocar) o inferior (para colocar la muestra) Ajuste Grueso (MACRO) Posición XYZ Envía al plano foco (ZERO), el plano por defecto Baja la platina unas 20 micras respecto al plano foco: PARA COLOCAR la muestra Menú”POSICION PLATINA”
