1 Tutorial Zeiss 05 cultivos celulares 1 Tutorial de Uso Básico Zeiss 05

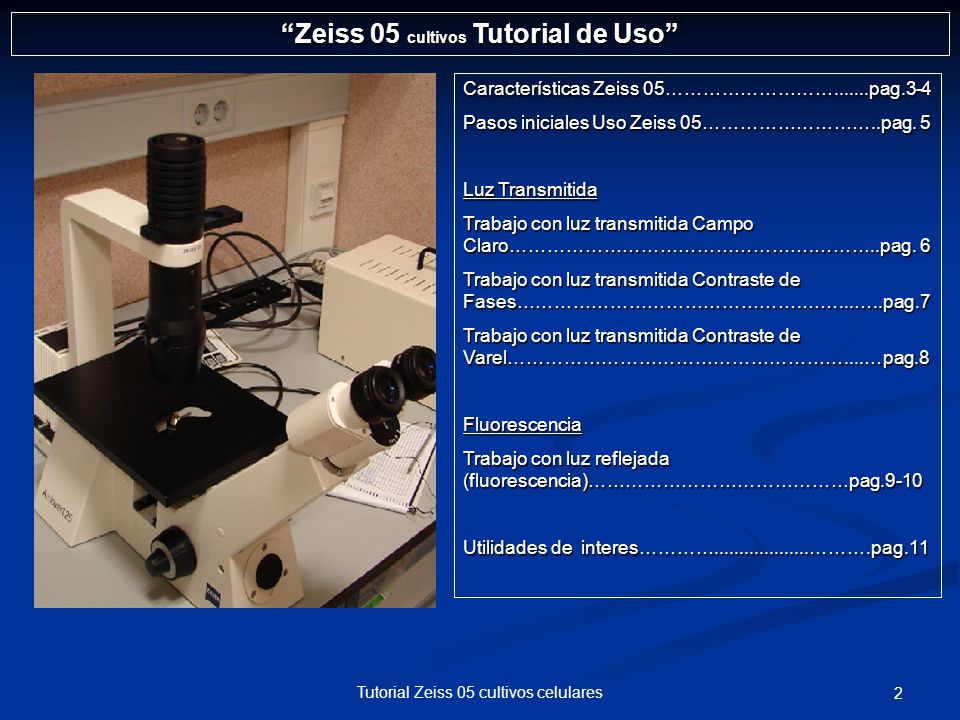

2 Tutorial Zeiss 05 cultivos celulares 2 Características Zeiss 05……………………….......pag.3-4 Pasos iniciales Uso Zeiss 05………………………..pag. 5 Luz Transmitida Trabajo con luz transmitida Campo Claro………………………………………….………..pag. 6 Trabajo con luz transmitida Contraste de Fases……………………………………….……...…..pag.7 Trabajo con luz transmitida Contraste de Varel………………………………………………....…pag.8 Fluorescencia Trabajo con luz reflejada (fluorescencia)……………………………………pag.9-10 Utilidades de interes…………...................……….pag.11 “Zeiss 05 cultivos Tutorial de Uso”

3 Tutorial Zeiss 05 cultivos celulares 3 Zeiss 05 Cultivos Celulares APLICACIONES. Microscopio de Fluorescencia Filtros : 9-Verde15-Triple Microscopio de Luz Transmitida -Campo Claro -Contraste de Fases (Ph) -Contraste de Varel(de Relieve Variable ) (variente Ph). Localización : Microscopía Planta – 0

4 4Tutorial Zeiss 05 cultivos celulares Zeiss 05 Cultivos celulares CARACTERISTICAS. Filtros Fluorescencia: 9-Verde15-Triple Condensador : 0´4 Filtros/Anillos DIC No tiene Filtros/Anillos Fases Fase 1 Objetivos : x 10 (Fase 1) x 20 (Fase 1) x 30 (Fase 1) Equipo conectado : -AttoArc 100 W

5 5Tutorial Zeiss 05 cultivos celulares 1-Encendemos el microscopio Zeiss 05 (botón lateral derecho). Pasos Iniciales Uso Zeiss 05 Cultivos celulares 2-Desplazamos el temporizador que controla el número de minutos que se mantendrá encendida la lámpara de luz transmitida (halógena). Es Importante el uso del temporizador de luz transmitida en los microscopios de cultivos celulares para evitar que,por descuido, esta quede encendida y se consuma innecesariamente.

6 6Tutorial Zeiss 05 cultivos celulares Trabajar en Luz Transmitida (Campo Claro)(BF) 1 2 3 1-Seleccionamos el objetivo (1) deseado para ver nuestra muestra de entre los disponibles : x 10, x 20, x 30 2-Enfocamos la muestra con el regulador micro/macrométrico (2) 3-Regulamos el nivel de luz transmitida (3) 4 5 4-Colocamos la barra de filtros superior (4) en la posición deseada: -LATERAL izquierdo :vacío -LATERAL derecho: filtro neutro de atenuación. 5-Colocamos la “barra corredera Fases/H/Var” inferior (5) en la posición central (filtro neutro). La barra corredera presenta 3 posibles posiciones : -LATERAL izquierdo :diafragma de fases (Ph) -LATERAL izquierdo :diafragma de fases (Ph) -CENTRAL: filtro neutro -LATERAL derecho: diafragma de Var (para contraste de Varel)

7 7Tutorial Zeiss 05 cultivos celulares Trabajar en Contraste de Fases (Ph) 1 2 3 1-Seleccionamos el objetivo (1) deseado para ver nuestra muestra de entre los disponibles : x 10, x 20, x 30 2-Enfocamos la muestra con el regulador micro/macrométrico (2) 3-Regulamos el nivel de luz transmitida (3) 4 5 4-Colocamos la barra de filtros superior (4) en la posición deseada: -LATERAL izquierdo :vacío -LATERAL derecho: filtro neutro de atenuación. 5-Colocamos la “barra corredera Fases/H/Var” inferior (5) en la lateral izquierda (diafragma de fases). La barra corredera presenta 3 posibles posiciones : -LATERAL izquierdo :diafragma de fases (Ph) -CENTRAL: filtro neutro -LATERAL derecho: diafragma de Var (para contraste de Varel)

8 8Tutorial Zeiss 05 cultivos celulares Trabajar en Contraste de Varel (Var) 1 2 3 1-Seleccionamos el objetivo (1) deseado para ver nuestra muestra de entre los disponibles : x 10, x 20, x 30 2-Enfocamos la muestra con el regulador micro/macrométrico (2) 3-Regulamos el nivel de luz transmitida (3) 4 5 4-Colocamos la barra de filtros superior (4) en la posición deseada: -LATERAL izquierdo :vacío -LATERAL derecho: filtro neutro de atenuación. 5-Colocamos la “barra corredera Fases/H/Var” inferior (5) en la LATERAL DERECHA (diafragma de fases). La barra corredera presenta 3 posibles posiciones : -LATERAL izquierdo :diafragma de fases (Ph) -CENTRAL :filtro neutro -LATERAL derecho: diafragma de Var (para contraste de Varel). Con su tornillo de ajuste (6) se desplaza el diafragma de Varel hasta obtener un contraste de Varel óptimo. 6

9 9Tutorial Zeiss 05 cultivos celulares 2-Encendemos el microscopio Zeiss 05 (botón lateral derecho). Trabajar en Luz Reflejada (Fluorescencia) 1-Encender la lámpara de Fluorescencia. Antes de encender la lámpara de fluorescencia es necesario verificar en el Registro de Uso del equipo que han transcurrido un mínimo de 30 minutos desde la sesión previa ( recordar que existe riesgo de explosión de la lámpara de mercurio (vapores tóxicos) si se enciende en caliente). 3-Para evitar el quemado de la fluorescencia cuando no visualizamos la muestra aplicar la “barra Obturadora de Fluorescencia” (hacia adentro).

10 10Tutorial Zeiss 05 cultivos celulares Trabajar en Luz Reflejada (Fluorescencia) 2 1-Una vez enfocada la muestra con el objetivo deseado se puede cambiar el filtro de fluorescencia. Usando la barra corredera de fluorescencia (1) El equipo posee 2 filtros /posiciones: 1-Verde2-Rojo 1 1 2-Para evitar el quemado de la fluorescencia aplicamos la Barra Obturadora (2) hacia el interior.

11 11Tutorial Zeiss 05 cultivos celulares UTILIDADES DE INTERES: Barra Ph /H / Var. 1 2 3 Uso “Barra Ph/H/Var”: Fases/Vacío/Varel 1-Diafragma anular de Fases (para ver en Contraste de Fases) 2-Filtro neutro (para luz transmitida) 3-Contraste de Varel (variante de contraste de Fases para ver el relieve) de Fases para ver el relieve)

12 12Tutorial Zeiss 05 cultivos celulares Unidad de Microscopía Centro de Investigación del Cáncer Campus Miguel de Unamuno 37007 Salamanca (Spain).
