Configuración de IDAS Multi-Sitio

Presentación del tema: "Configuración de IDAS Multi-Sitio"— Transcripción de la presentación:

1 Configuración de IDAS Multi-Sitio

2 IDAS Multi-Sitio Agenda Programación del repetidor para multi-sitio
Configuración IP de la computadora para comunicarse con el UC FR 5000 Configuración IP del UC FR 5000 Configuración de la computadora para obtener la dirección IP del Router Cambio de la dirección IP del Router Como crear una conexión entre el Router y el repetidor Configuración del VPN

3 Programación del repetidor para multi-sitio
Modulo 1 Programación del repetidor para multi-sitio El siguiente procedimiento cubre los pasos a ser tomados para configurar el Sistema de IDAS Multi Sitio. Cerciórese que su repetidor este configurado con los siguientes parámetros.: Common -> Common -> Digital Function set to Enable.

4 Programación del repetidor para multi-sitio

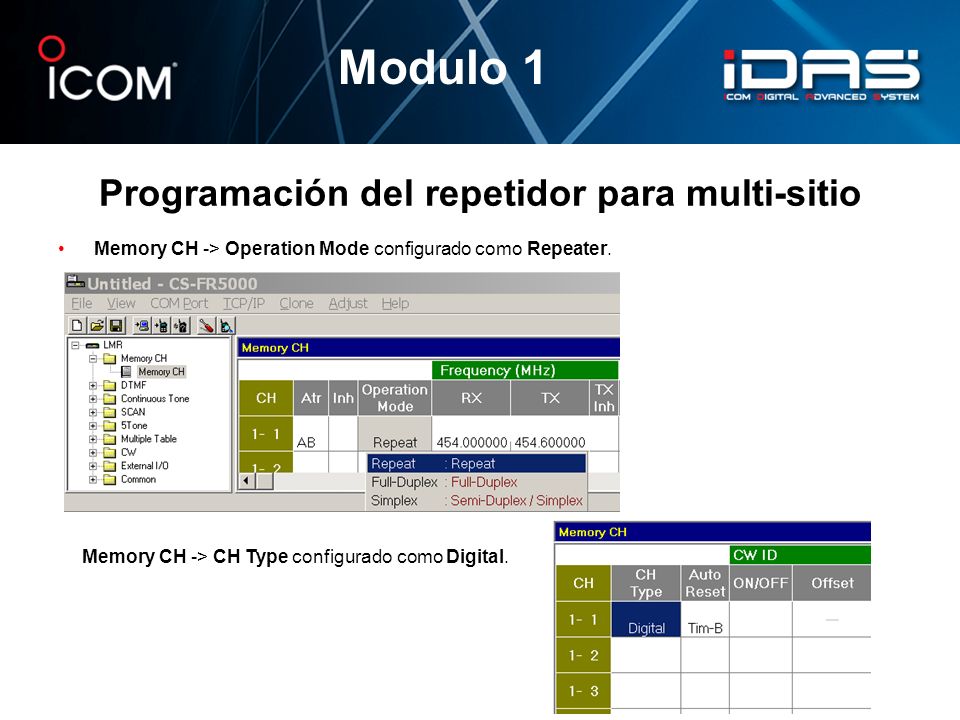

Modulo 1 Programación del repetidor para multi-sitio Memory CH -> Operation Mode configurado como Repeater. Memory CH -> CH Type configurado como Digital.

5 Programación del repetidor para multi-sitio
Modulo 1 Programación del repetidor para multi-sitio Memory CH -> TX RAN configure el numero RAN si es necesario, puede tener hasta 63. Memory CH -> Squelch Type .seleccione RAN o Sel. RAN necesita la frecuencia y el RAN correcto para abrir el squelch; Sel necesita la frecuencia, RAN, y el ID/Talk Group ID para abrir el squelch.

6 Programación del repetidor para multi-sitio
Modulo 1 Programación del repetidor para multi-sitio Memory CH -> Multiple Table seleccione la linea a ser usada en Multiple Table -> Multiple Table. Multiple Table -> Multiple Table configure las líneas deseadas como Digital y el código NAC deseado.

7 Configuración IP de la computadora para comunicarse con el UC FR 5000
Modulo 2 Configuración IP de la computadora para comunicarse con el UC FR 5000

8 Configuración IP de la computadora para comunicarse con el UC FR 5000
Modulo 2 Configuración IP de la computadora para comunicarse con el UC FR 5000

9 Configuración IP de la computadora para comunicarse con el UC FR 5000
Modulo 2 Configuración IP de la computadora para comunicarse con el UC FR 5000

10 Configuración IP de la computadora para comunicarse con el UC FR 5000
Modulo 2 Configuración IP de la computadora para comunicarse con el UC FR 5000

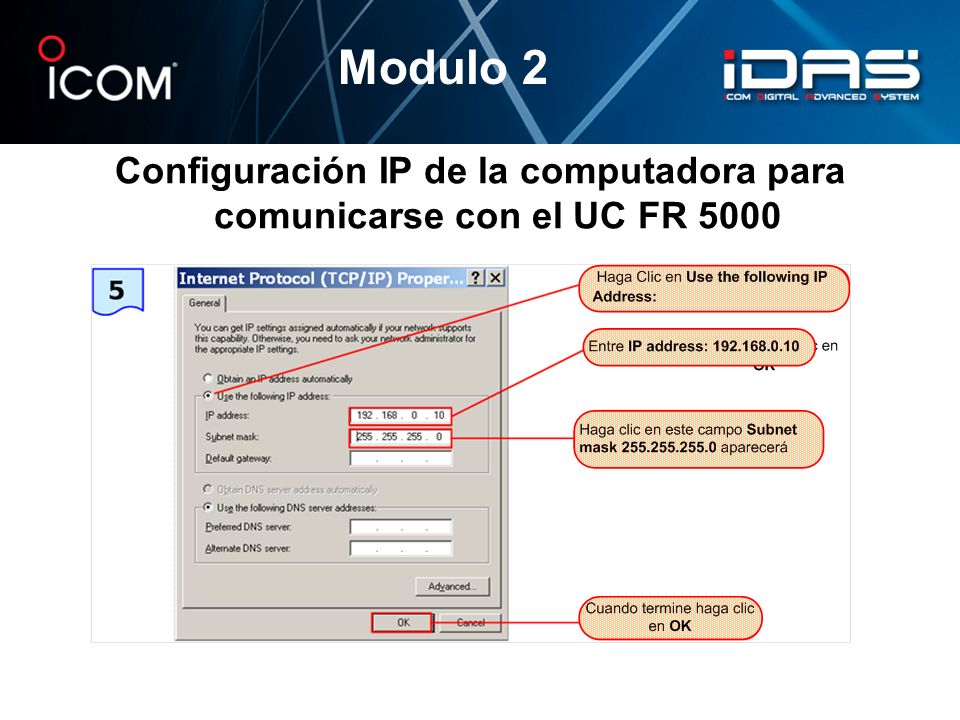

11 Configuración IP de la computadora para comunicarse con el UC FR 5000
Modulo 2 Configuración IP de la computadora para comunicarse con el UC FR 5000

12 Configuración IP de la computadora para comunicarse con el UC FR 5000
Modulo 2 Configuración IP de la computadora para comunicarse con el UC FR 5000

13 Configuración IP del UC FR 5000
Modulo 3 Configuración IP del UC FR 5000

14 Configuración IP del UC FR 5000
Modulo 3 Configuración IP del UC FR 5000

15 Configuración IP del UC FR 5000
Modulo 3 Configuración IP del UC FR 5000

16 Configuración IP del UC FR 5000
Modulo 3 Configuración IP del UC FR 5000

17 Configuración IP del UC FR 5000
Modulo 3 Configuración IP del UC FR 5000

18 Configuración IP del UC FR 5000
Modulo 3 Configuración IP del UC FR 5000 Ejemplo de la configuración del Sitio 1

19 Configuración IP del UC FR 5000

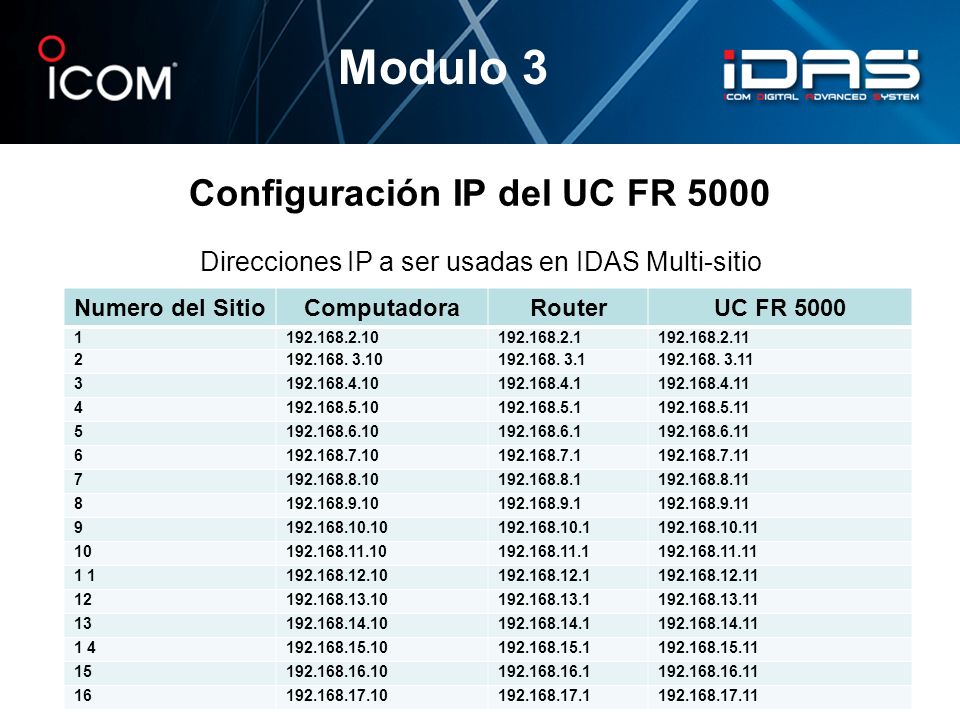

Modulo 3 Configuración IP del UC FR 5000 Direcciones IP a ser usadas en IDAS Multi-sitio Numero del Sitio Computadora Router UC FR 5000 1 2 3 4 5 6 7 8 9 10 1 1 12 13 1 4 15 16

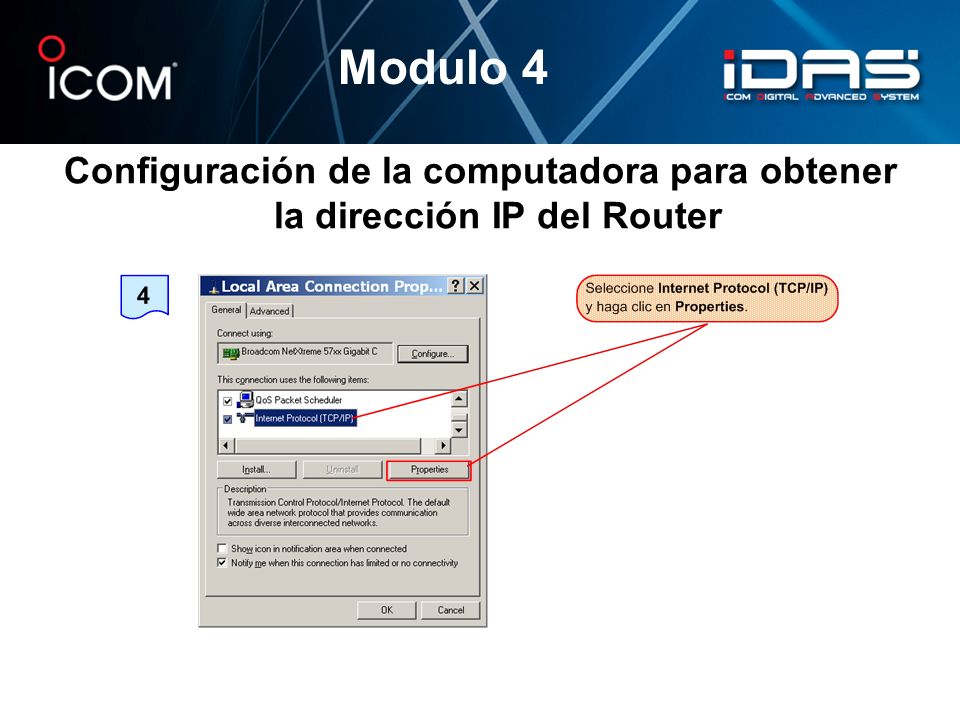

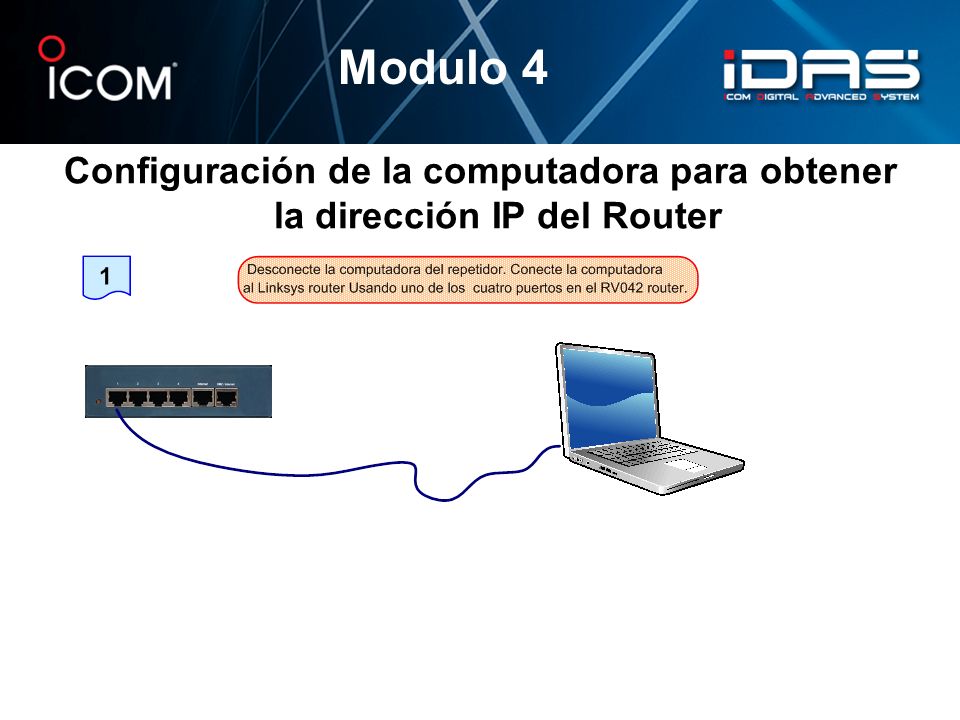

20 Modulo 4 Configuración de la computadora para obtener la dirección IP del Router

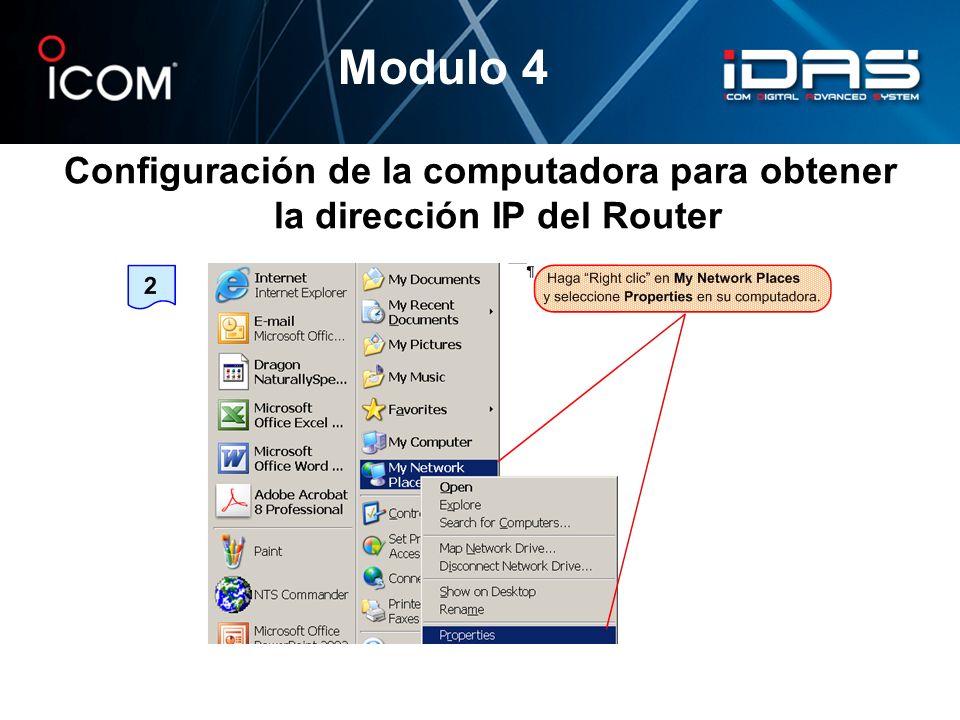

21 Modulo 4 Configuración de la computadora para obtener la dirección IP del Router

22 Modulo 4 Configuración de la computadora para obtener la dirección IP del Router

23 Modulo 4 Configuración de la computadora para obtener la dirección IP del Router

24 Modulo 4 Configuración de la computadora para obtener la dirección IP del Router

25 Modulo 4 Configuración de la computadora para obtener la dirección IP del Router

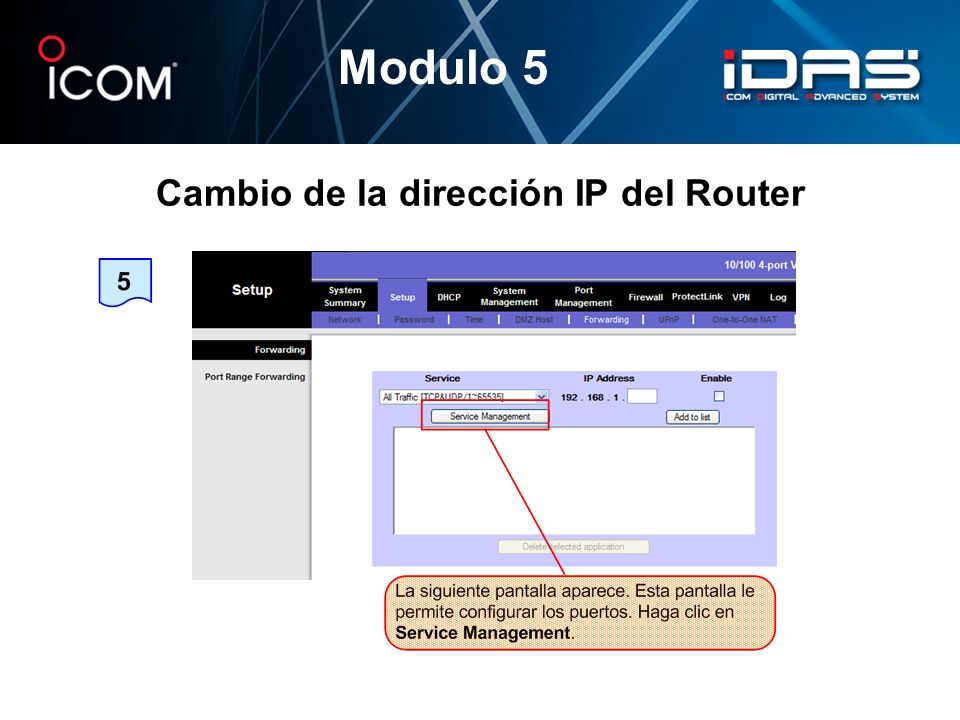

26 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

27 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

28 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

29 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

30 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

31 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

32 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

33 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

34 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

35 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

36 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

37 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

38 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

39 Cambio de la dirección IP del Router
Modulo 5 Cambio de la dirección IP del Router

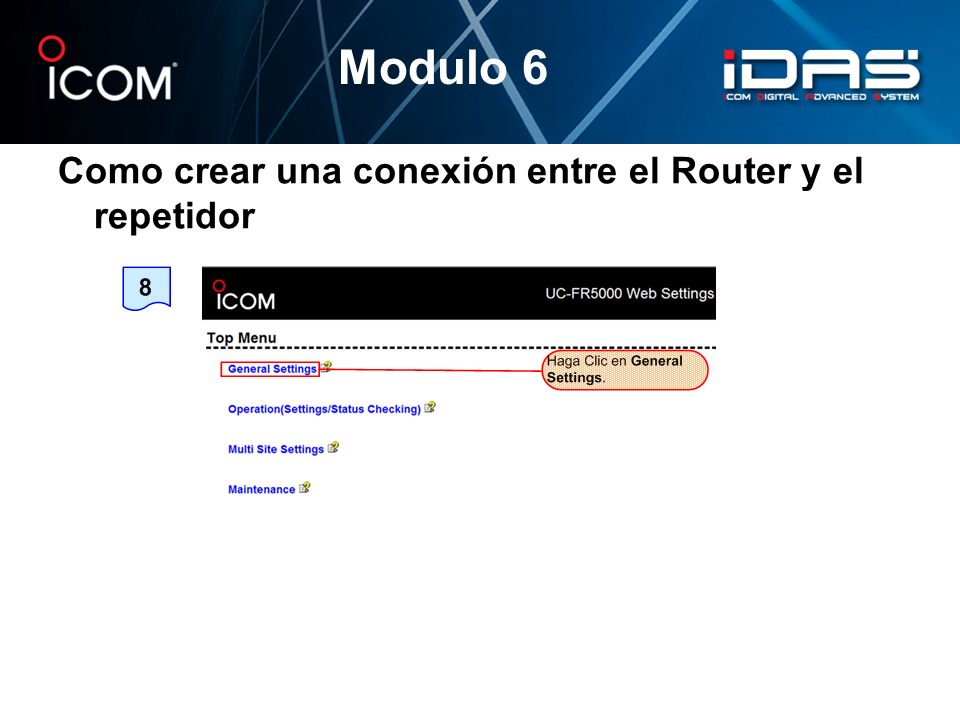

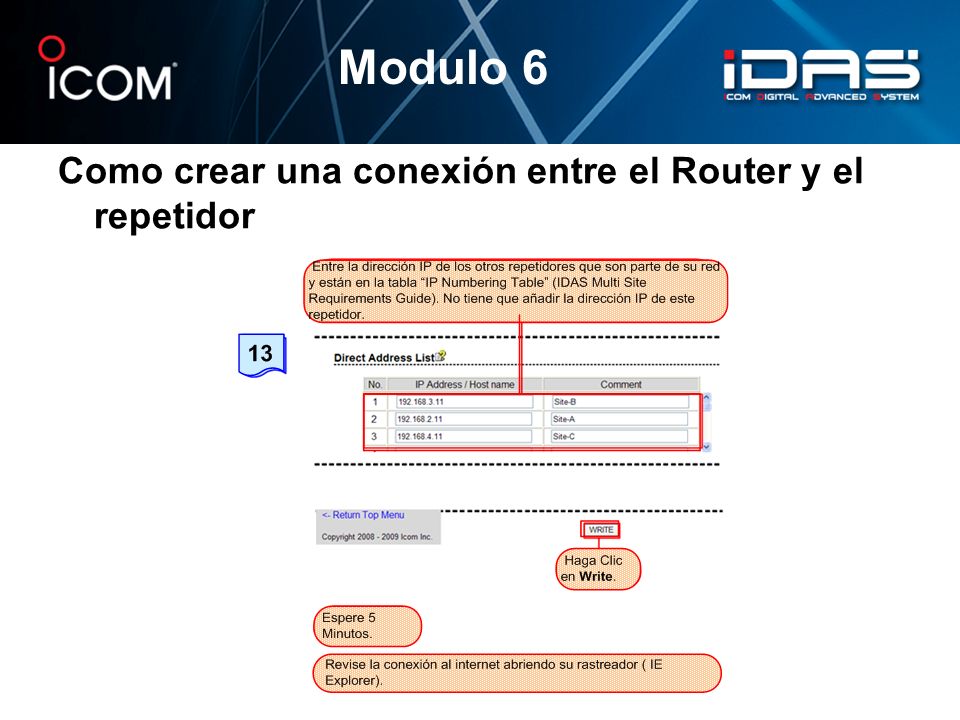

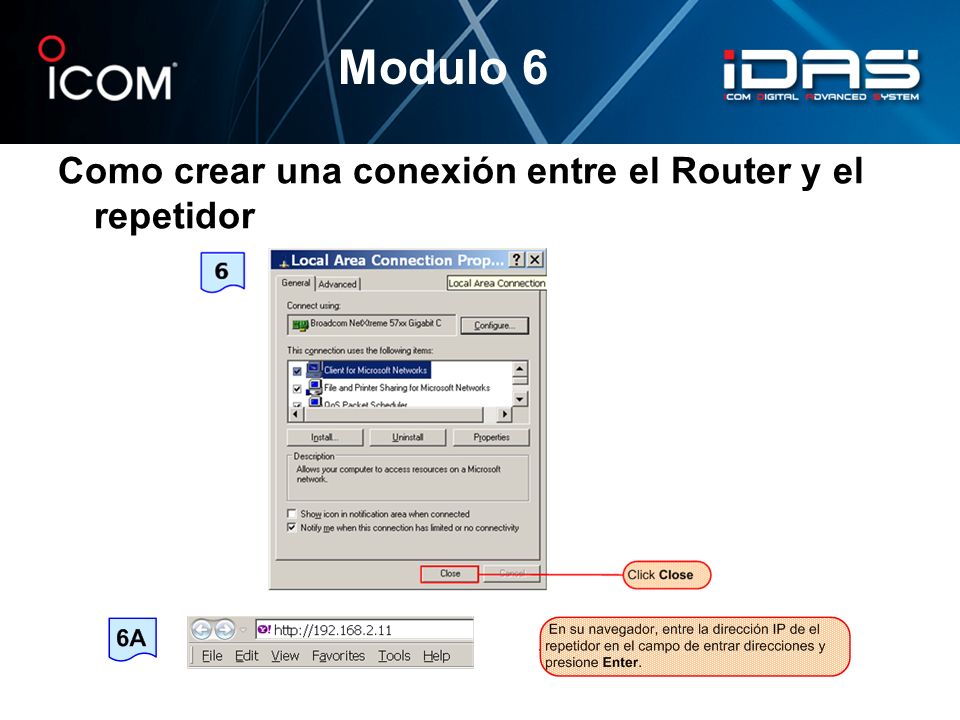

40 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

41 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

42 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

43 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

44 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

45 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

46 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

47 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

48 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

49 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

50 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

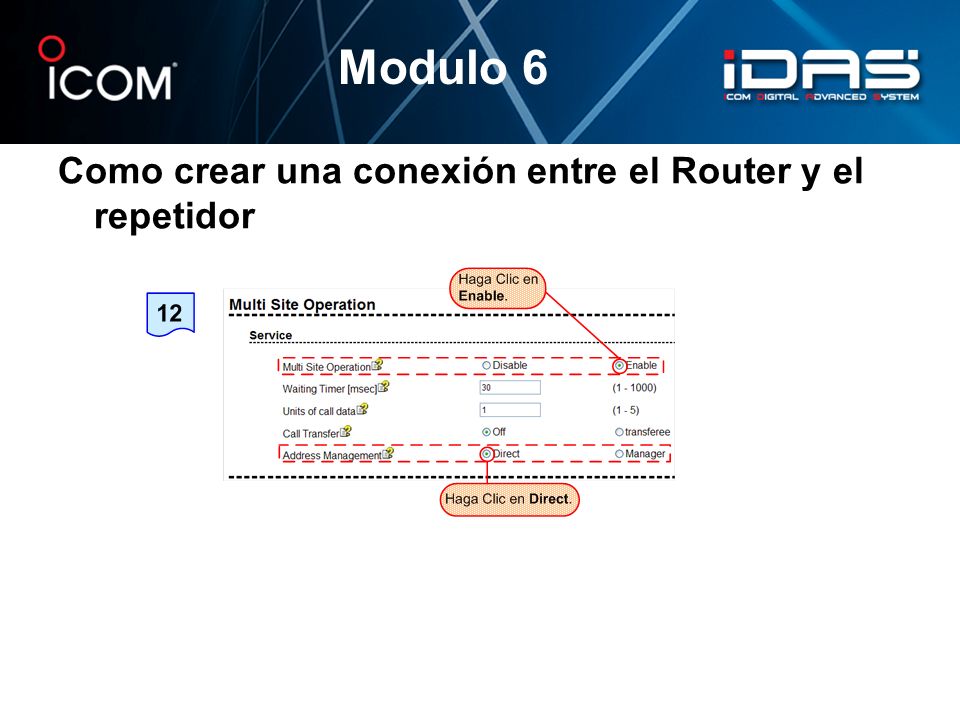

51 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

52 Como crear una conexión entre el Router y el repetidor
Modulo 6 Como crear una conexión entre el Router y el repetidor

53 Modulo 7 Configuración del VPN

54 Modulo 7 Configuración del VPN

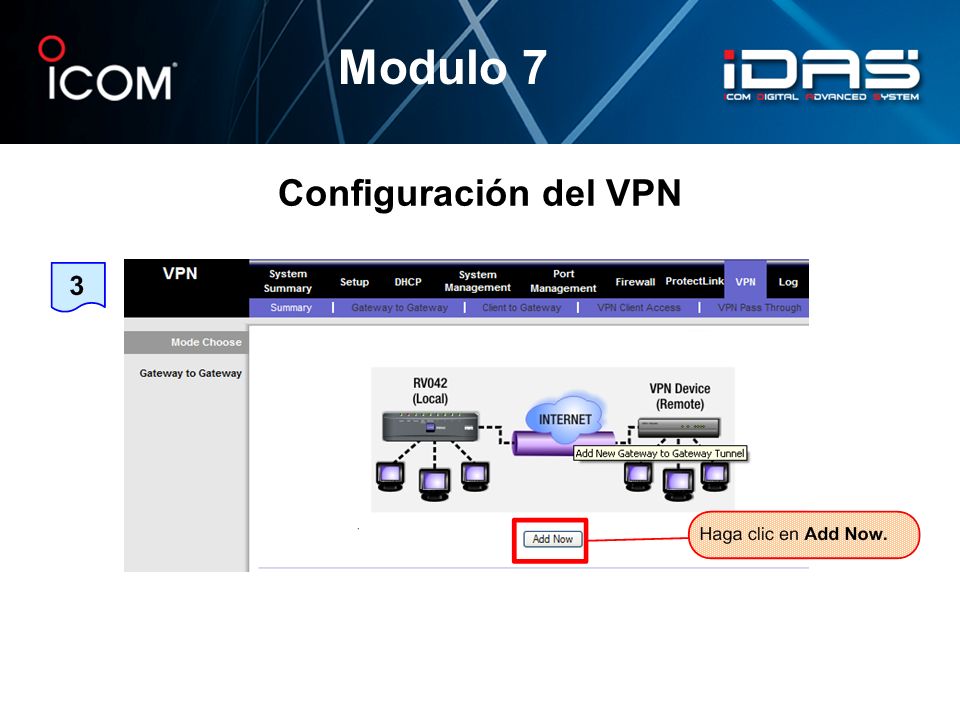

55 Modulo 7 Configuración del VPN

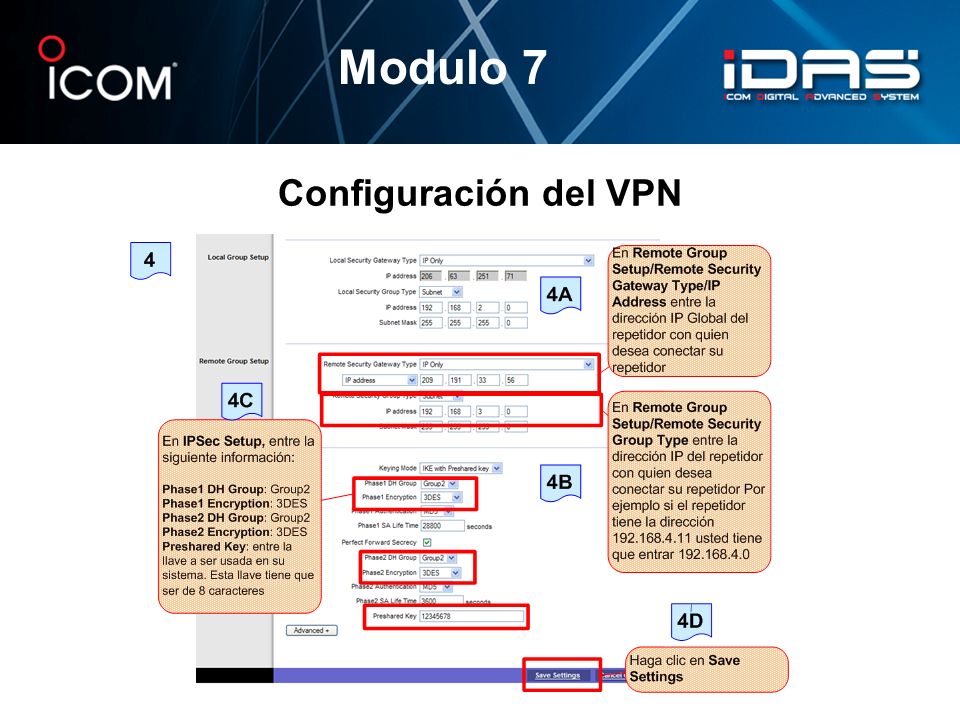

56 Modulo 7 Configuración del VPN

57 Modulo 7 Configuración del VPN

58 Modulo 7 Configuración del VPN

59 Modulo 7 Configuración del VPN

60 Preguntas?
