UNIVERSIDAD DE ORIENTE NÚCLEO BOLÍVAR ESC. CIENCIAS DE LA TIERRA DPTO. DE ING. CIVIL ING. SANITARIAS I Aguas Subterráneas (pozos) Integrantes: Prof.: Ing. Carlos Pérez Marsiglia, Osmer Núñez, Edgard Pérez, Carlos Ciudad Bolívar, Agosto del 2009.

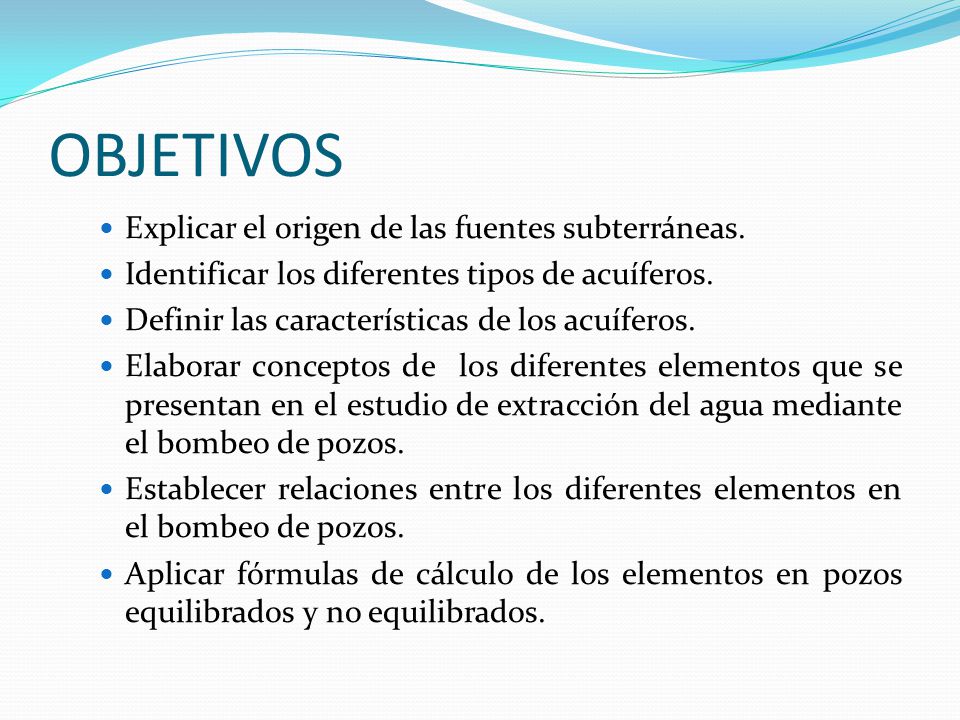

OBJETIVOS Explicar el origen de las fuentes subterráneas.
Identificar los diferentes tipos de acuíferos. Definir las características de los acuíferos. Elaborar conceptos de los diferentes elementos que se presentan en el estudio de extracción del agua mediante el bombeo de pozos. Establecer relaciones entre los diferentes elementos en el bombeo de pozos. Aplicar fórmulas de cálculo de los elementos en pozos equilibrados y no equilibrados.

AGUAS SUBTERRÁNEAS (POZOS)
BREVE INTRODUCCIÓN. MATERIALES DEL SUBSUELO: CONCEPTOS. CARACTERÍSTICAS DE LOS ACUÍFEROS. Aguas Subterráneas - Porosidad - Acuíferos - Permeabilidad - Acuíferos Libres - Transmisibilidad Acuíferos Confinados - Producción especifica y retención especifica Línea Piezométrica - Coeficiente de almacenamiento HIDRÁULICA DE AGUAS SUBTERRÁNEAS. - Condición de equilibrio EJERCICIOS. HIPÓTESIS. - Acuífero Libre - Hipótesis - Acuífero confinado

Fuentes Subterráneas.

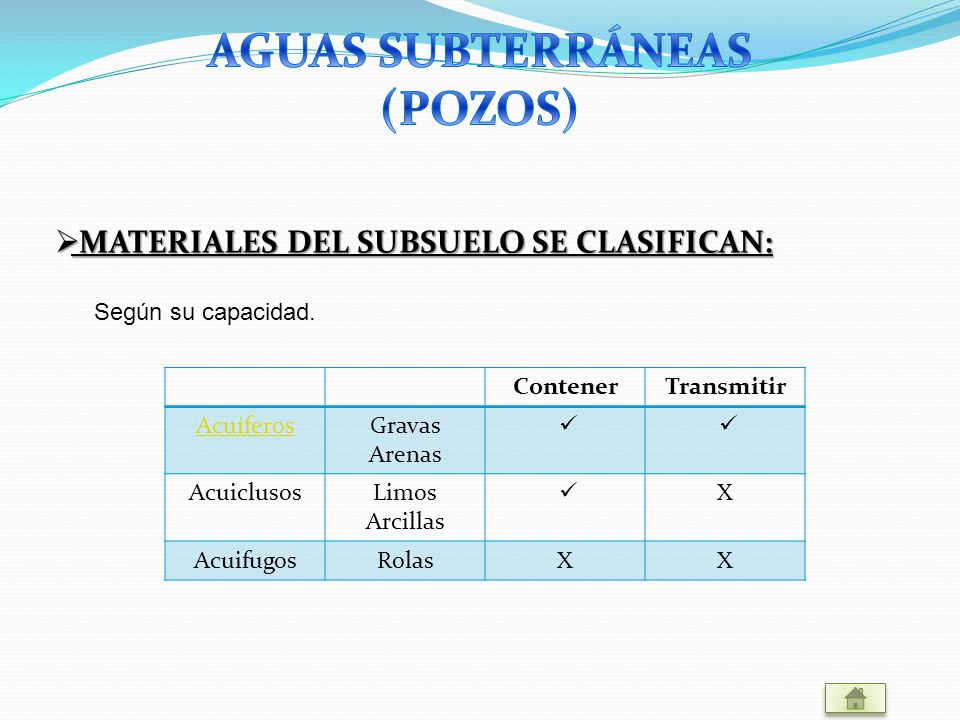

MATERIALES DEL SUBSUELO SE CLASIFICAN: Según su capacidad. Contener Transmitir Acuíferos Gravas Arenas Acuiclusos Limos Arcillas X Acuifugos Rolas

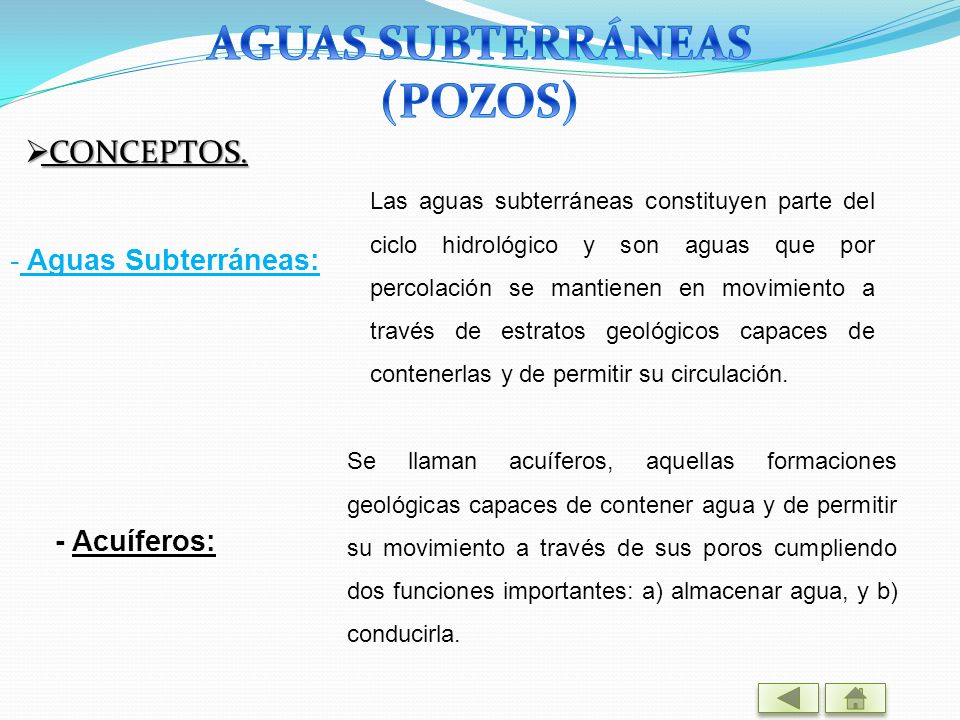

CONCEPTOS. Las aguas subterráneas constituyen parte del ciclo hidrológico y son aguas que por percolación se mantienen en movimiento a través de estratos geológicos capaces de contenerlas y de permitir su circulación. Aguas Subterráneas: Se llaman acuíferos, aquellas formaciones geológicas capaces de contener agua y de permitir su movimiento a través de sus poros cumpliendo dos funciones importantes: a) almacenar agua, y b) conducirla. - Acuíferos:

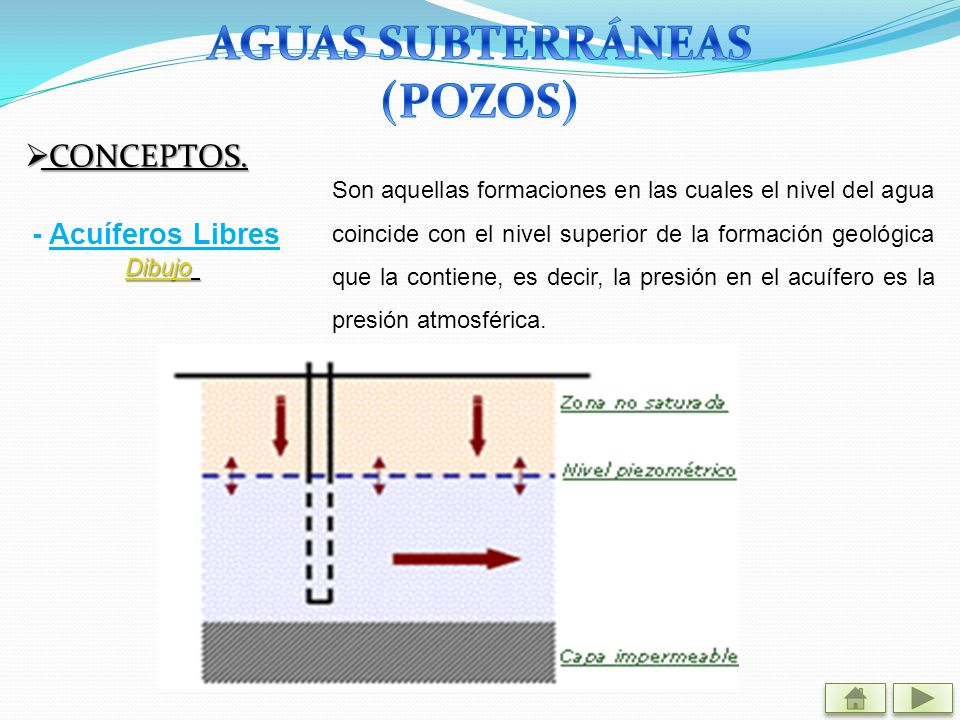

CONCEPTOS. Son aquellas formaciones en las cuales el nivel del agua coincide con el nivel superior de la formación geológica que la contiene, es decir, la presión en el acuífero es la presión atmosférica. - Acuíferos Libres Dibujo

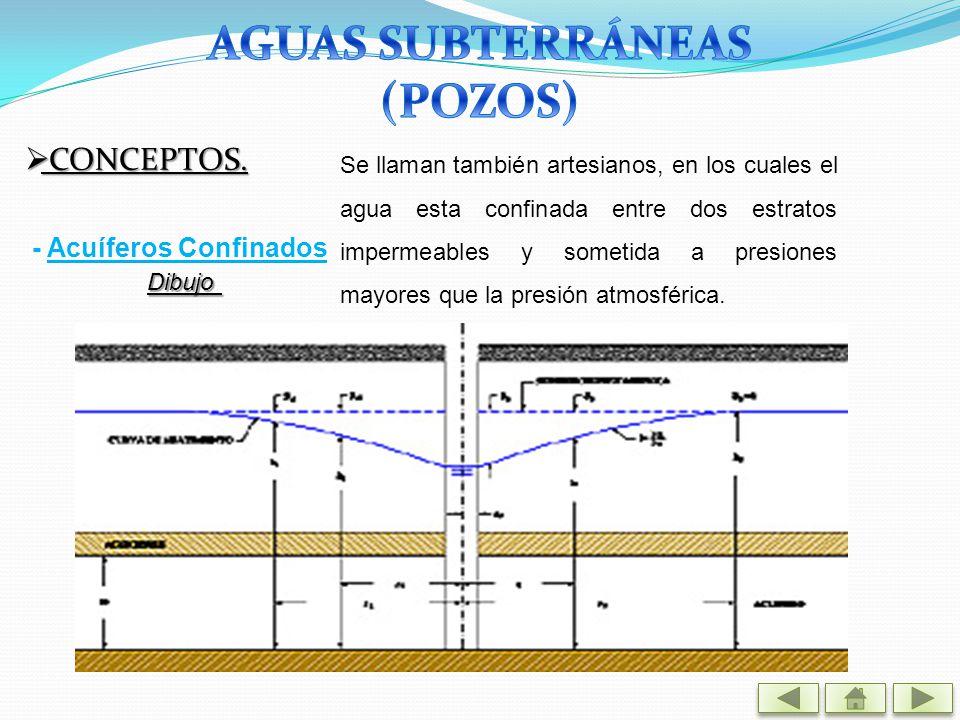

CONCEPTOS. Se llaman también artesianos, en los cuales el agua esta confinada entre dos estratos impermeables y sometida a presiones mayores que la presión atmosférica. - Acuíferos Confinados Dibujo

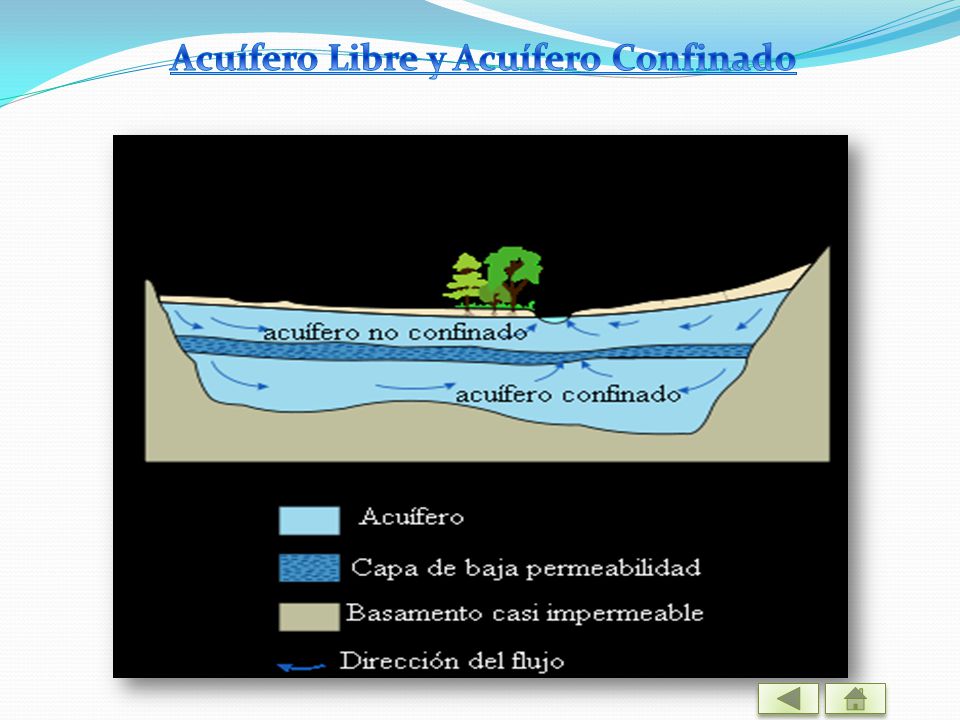

Acuífero Libre y Acuífero Confinado

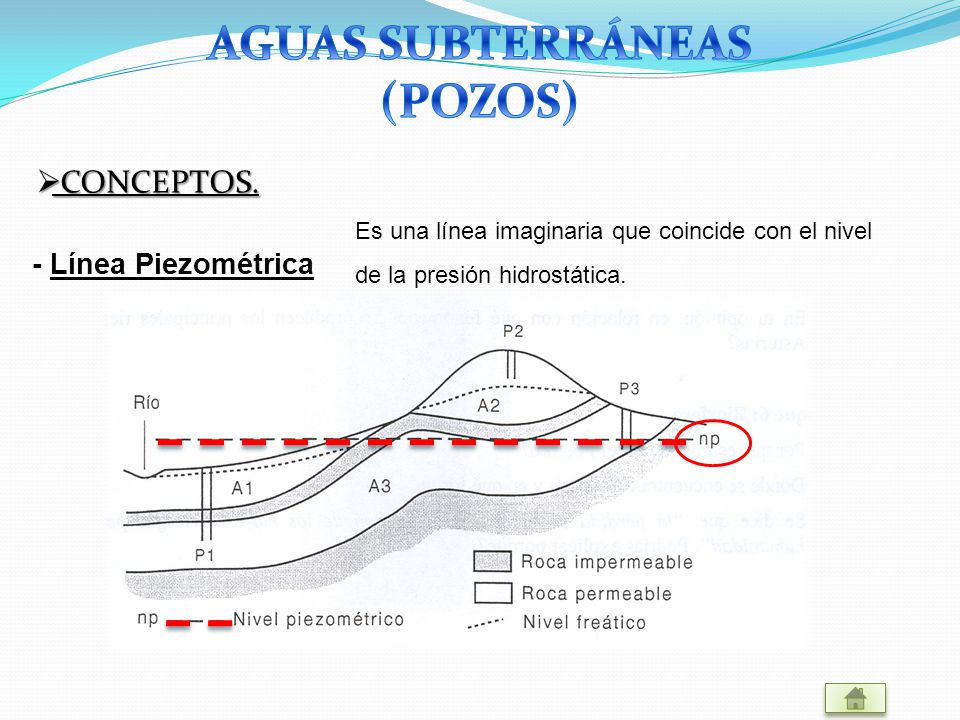

CONCEPTOS. Es una línea imaginaria que coincide con el nivel de la presión hidrostática. - Línea Piezométrica

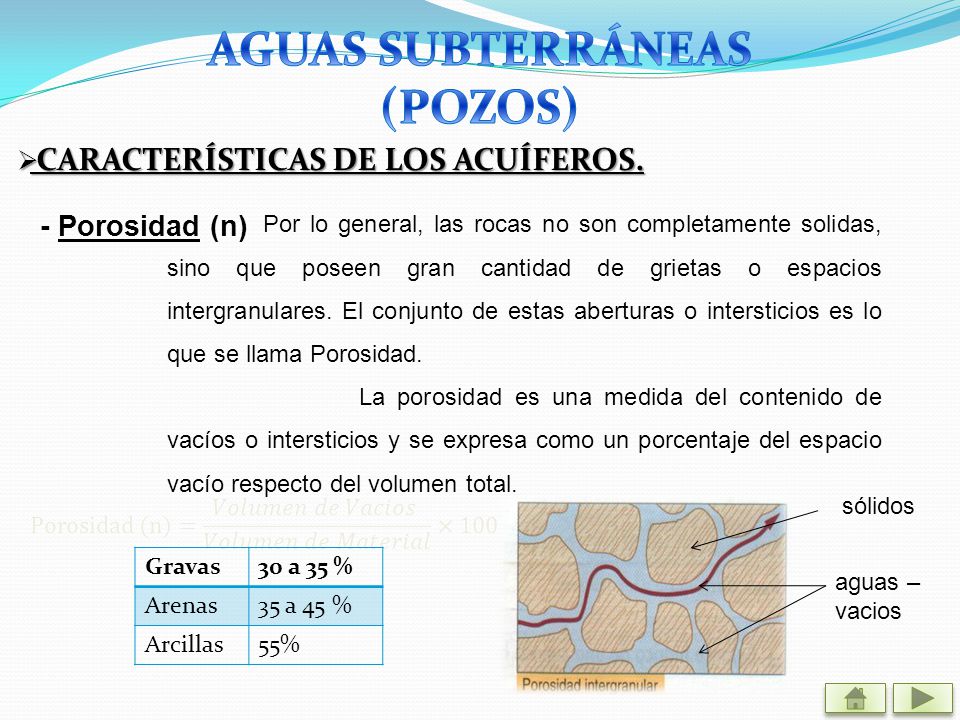

CARACTERÍSTICAS DE LOS ACUÍFEROS. Por lo general, las rocas no son completamente solidas, sino que poseen gran cantidad de grietas o espacios intergranulares. El conjunto de estas aberturas o intersticios es lo que se llama Porosidad. La porosidad es una medida del contenido de vacíos o intersticios y se expresa como un porcentaje del espacio vacío respecto del volumen total. - Porosidad (n) sólidos Gravas 30 a 35 % Arenas 35 a 45 % Arcillas 55% aguas – vacios

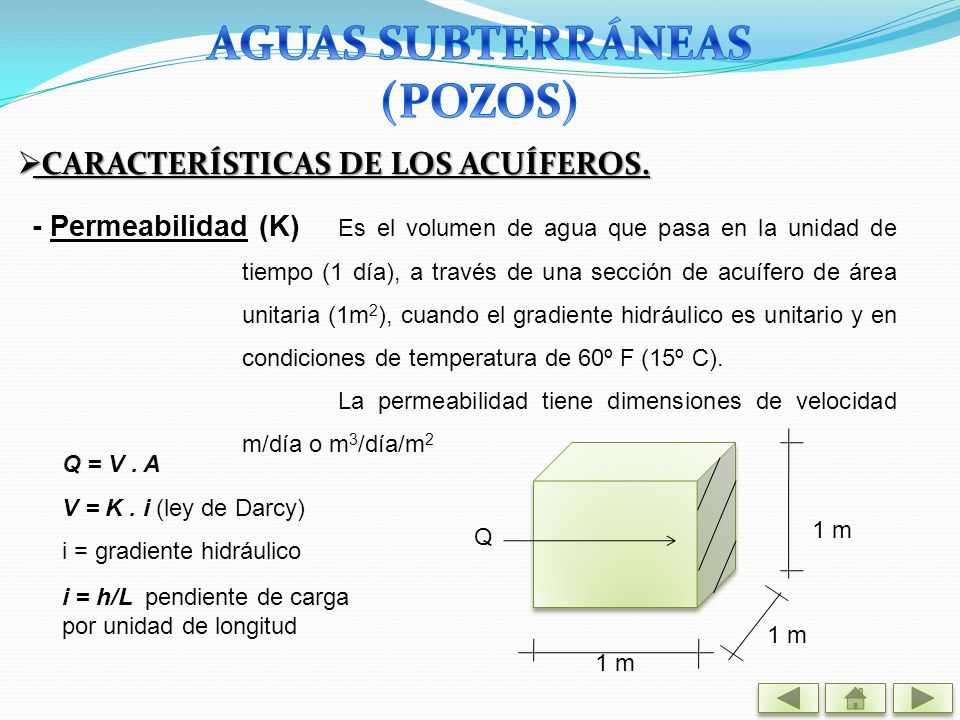

CARACTERÍSTICAS DE LOS ACUÍFEROS. - Permeabilidad (K) Es el volumen de agua que pasa en la unidad de tiempo (1 día), a través de una sección de acuífero de área unitaria (1m2), cuando el gradiente hidráulico es unitario y en condiciones de temperatura de 60º F (15º C). La permeabilidad tiene dimensiones de velocidad m/día o m3/día/m2 Q = V . A V = K . i (ley de Darcy) i = gradiente hidráulico 1 m Q i = h/L pendiente de carga por unidad de longitud 1 m 1 m

Franja del acuífero de ancho unitario

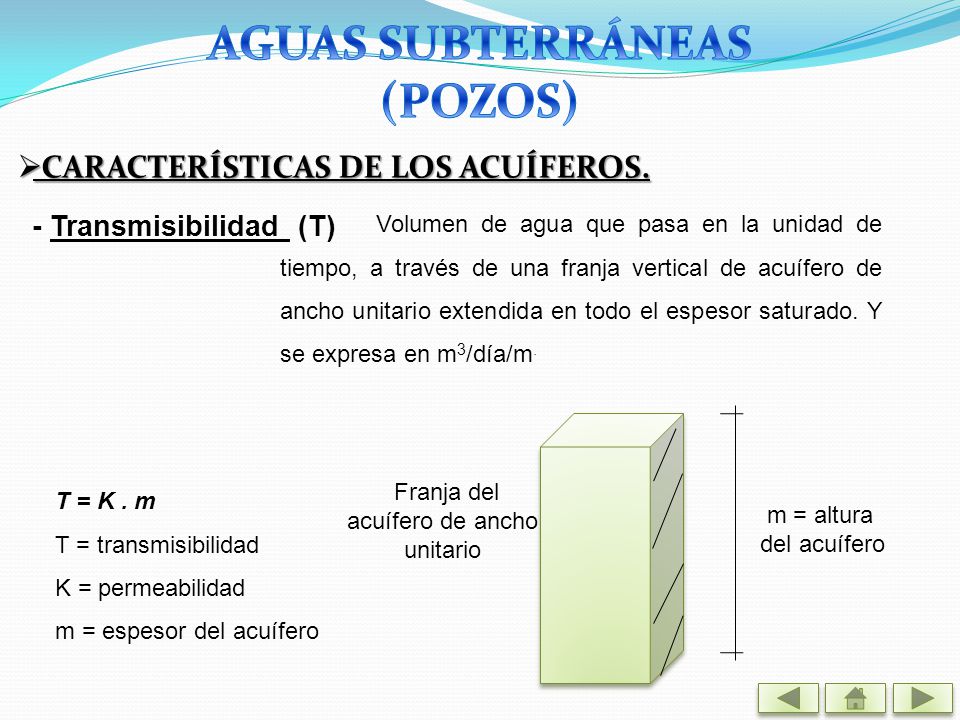

AGUAS SUBTERRÁNEAS (POZOS) CARACTERÍSTICAS DE LOS ACUÍFEROS. Volumen de agua que pasa en la unidad de tiempo, a través de una franja vertical de acuífero de ancho unitario extendida en todo el espesor saturado. Y se expresa en m3/día/m. - Transmisibilidad (T) T = K . m T = transmisibilidad K = permeabilidad m = espesor del acuífero Franja del acuífero de ancho unitario m = altura del acuífero

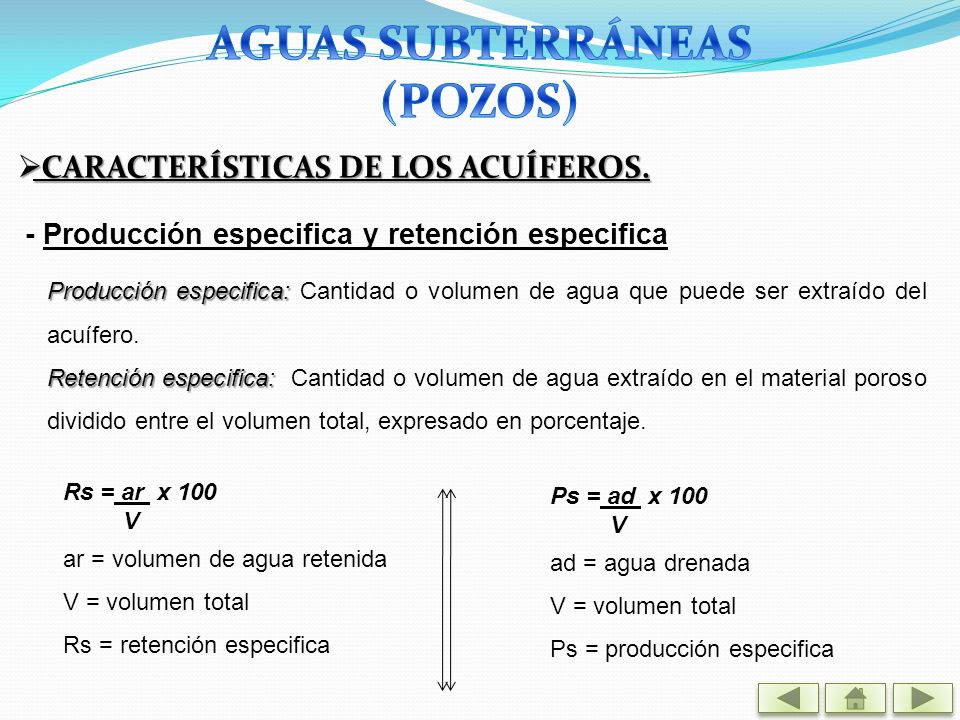

CARACTERÍSTICAS DE LOS ACUÍFEROS. - Producción especifica y retención especifica Producción especifica: Cantidad o volumen de agua que puede ser extraído del acuífero. Retención especifica: Cantidad o volumen de agua extraído en el material poroso dividido entre el volumen total, expresado en porcentaje. Rs = ar x 100 V ar = volumen de agua retenida V = volumen total Rs = retención especifica Ps = ad x 100 V ad = agua drenada V = volumen total Ps = producción especifica

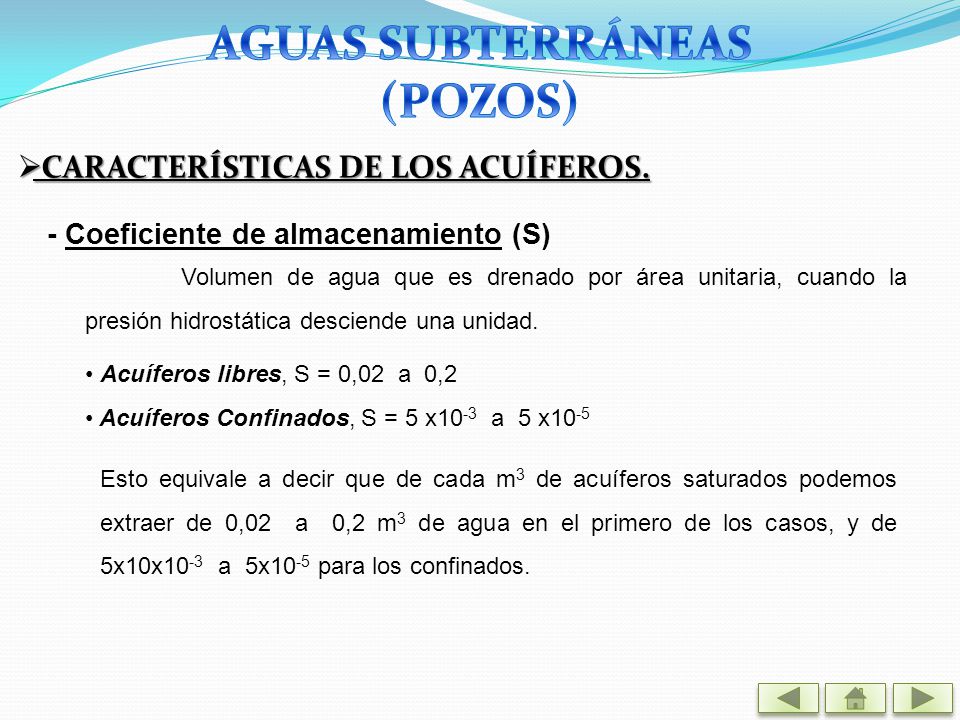

CARACTERÍSTICAS DE LOS ACUÍFEROS. - Coeficiente de almacenamiento (S) Volumen de agua que es drenado por área unitaria, cuando la presión hidrostática desciende una unidad. Acuíferos libres, S = 0,02 a 0,2 Acuíferos Confinados, S = 5 x10-3 a 5 x10-5 Esto equivale a decir que de cada m3 de acuíferos saturados podemos extraer de 0,02 a 0,2 m3 de agua en el primero de los casos, y de 5x10x10-3 a 5x10-5 para los confinados.

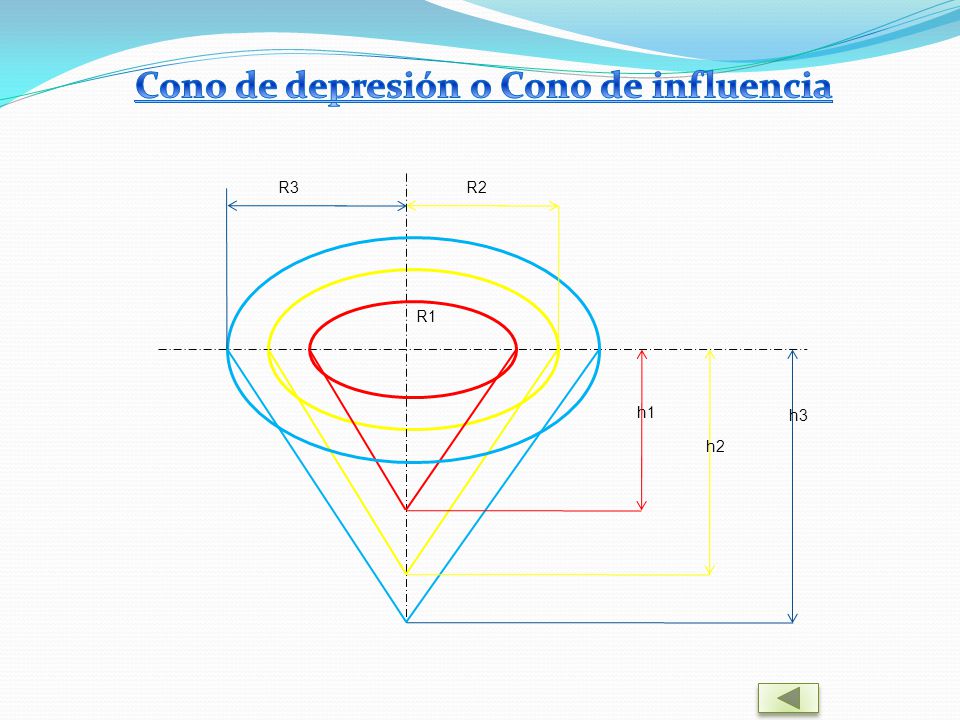

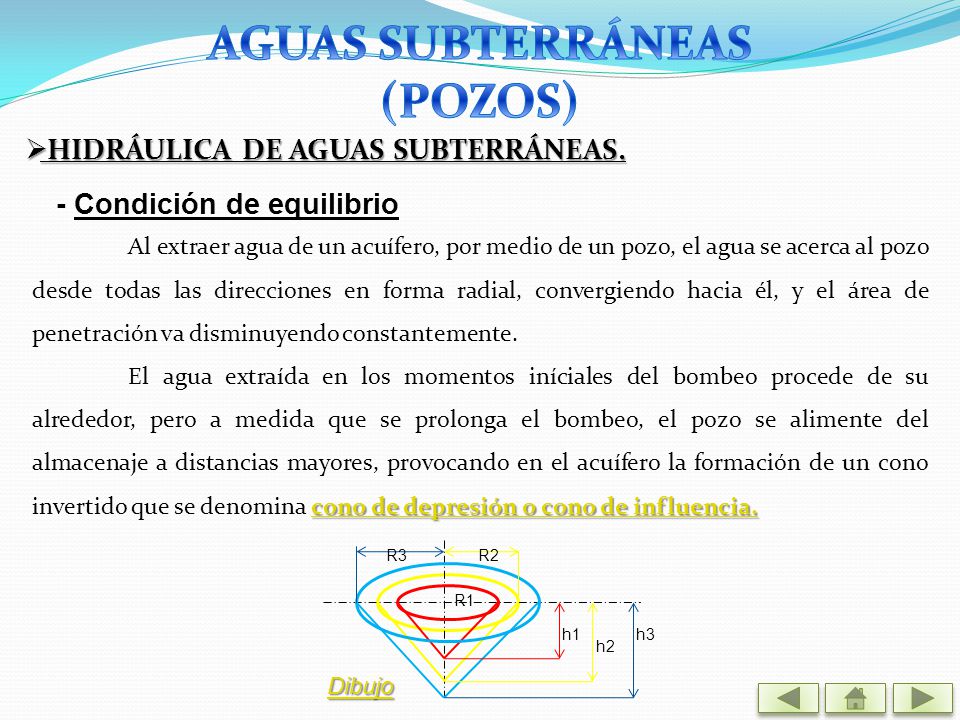

HIDRÁULICA DE AGUAS SUBTERRÁNEAS. - Condición de equilibrio Al extraer agua de un acuífero, por medio de un pozo, el agua se acerca al pozo desde todas las direcciones en forma radial, convergiendo hacia él, y el área de penetración va disminuyendo constantemente. El agua extraída en los momentos iníciales del bombeo procede de su alrededor, pero a medida que se prolonga el bombeo, el pozo se alimente del almacenaje a distancias mayores, provocando en el acuífero la formación de un cono invertido que se denomina cono de depresión o cono de influencia. R1 R2 R3 h1 h2 h3 Dibujo

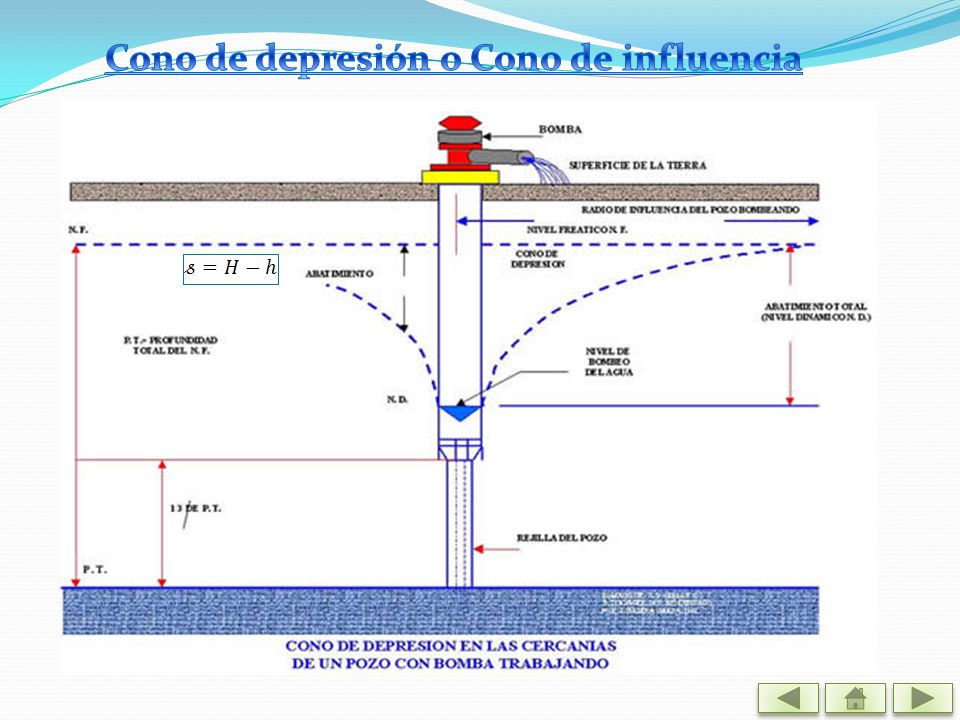

Cono de depresión o Cono de influencia
h1 h2 h3

Cono de depresión o Cono de influencia

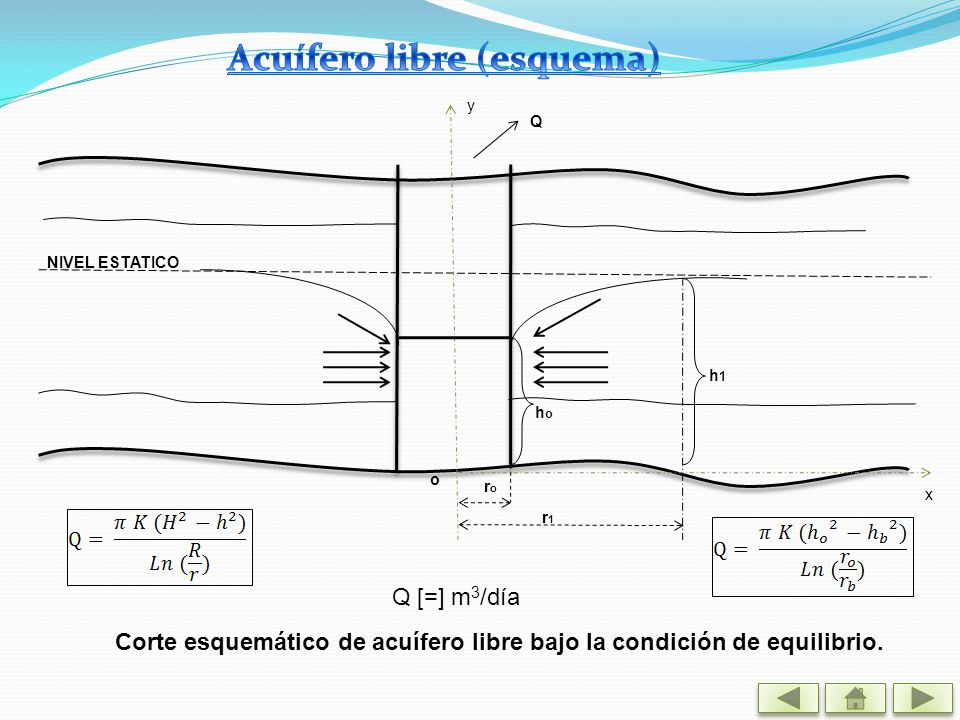

Acuífero libre (esquema)
y Q NIVEL ESTATICO h1 ho o ro x r1 Q [=] m3/día Corte esquemático de acuífero libre bajo la condición de equilibrio.

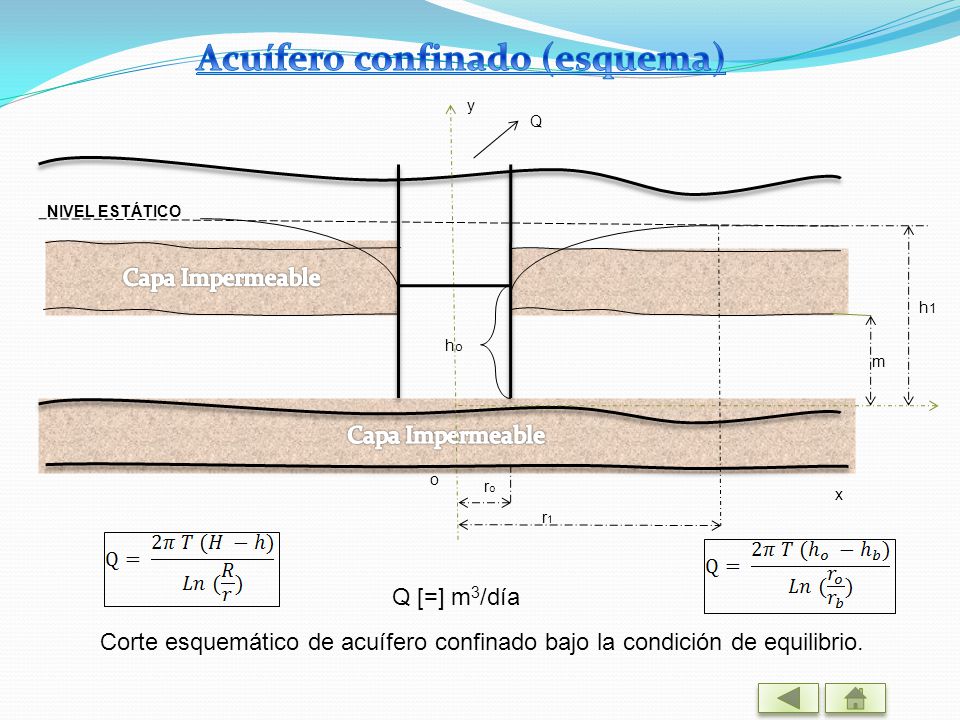

Acuífero confinado (esquema)
y Q NIVEL ESTÁTICO Capa Impermeable h1 ho m Capa Impermeable o ro x r1 Q [=] m3/día Corte esquemático de acuífero confinado bajo la condición de equilibrio.

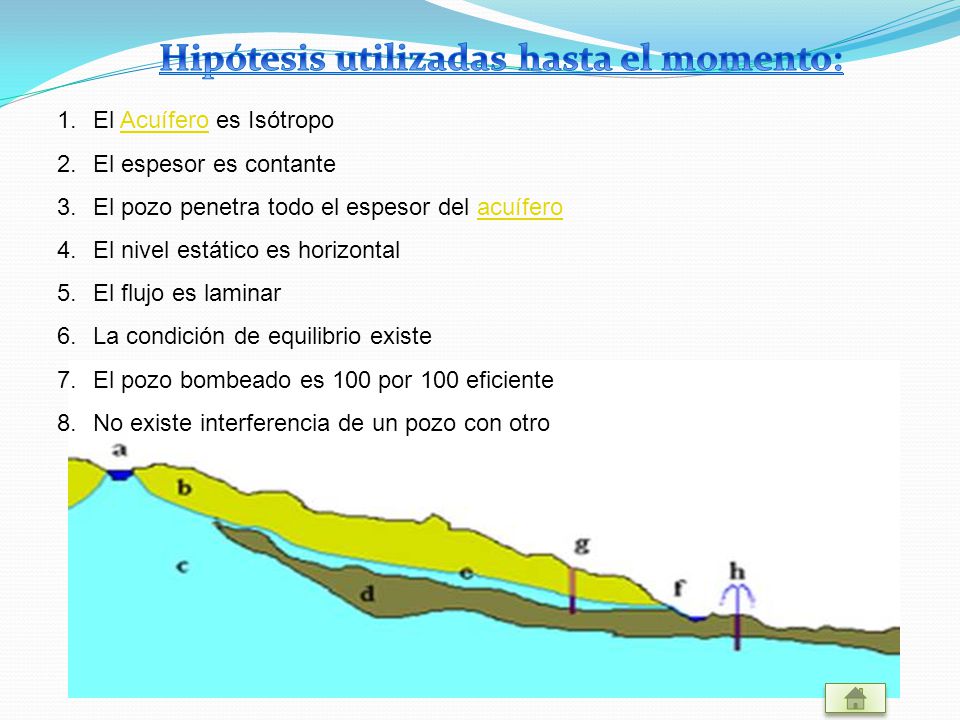

Hipótesis utilizadas hasta el momento:
El Acuífero es Isótropo El espesor es contante El pozo penetra todo el espesor del acuífero El nivel estático es horizontal El flujo es laminar La condición de equilibrio existe El pozo bombeado es 100 por 100 eficiente No existe interferencia de un pozo con otro

Acuífero libre (ejercicio)

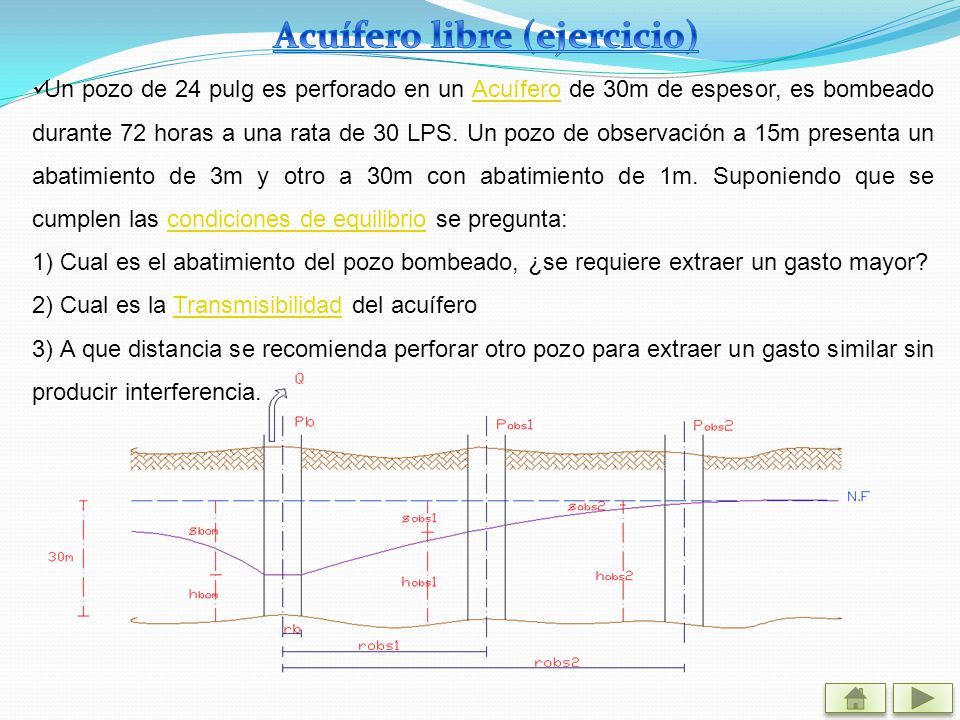

Un pozo de 24 pulg es perforado en un Acuífero de 30m de espesor, es bombeado durante 72 horas a una rata de 30 LPS. Un pozo de observación a 15m presenta un abatimiento de 3m y otro a 30m con abatimiento de 1m. Suponiendo que se cumplen las condiciones de equilibrio se pregunta: 1) Cual es el abatimiento del pozo bombeado, ¿se requiere extraer un gasto mayor? 2) Cual es la Transmisibilidad del acuífero 3) A que distancia se recomienda perforar otro pozo para extraer un gasto similar sin producir interferencia.

Conversiones Datos: sobs2 = 1m H = 30m t = 72 horas T = ? 1” > 0,254 m 1m  1000 lts 1día > seg Ø = 24” Q = 30 LPS robs1 = 15m robs2 = 30m sobs1 = 3m

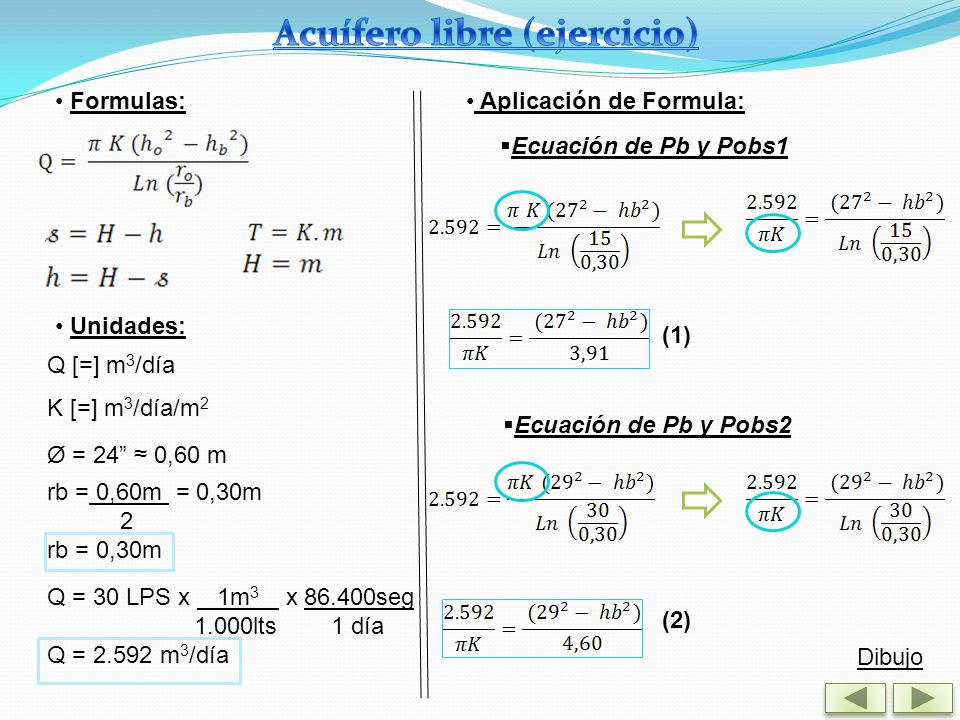

Formulas: Aplicación de Formula: Ecuación de Pb y Pobs1 Unidades: (1) Q [=] m3/día K [=] m3/día/m2 Ecuación de Pb y Pobs2 Ø = 24” ≈ 0,60 m rb = 0,60m = 0,30m 2 rb = 0,30m Q = 30 LPS x 1m3 x seg 1.000lts día Q = m3/día (2) Dibujo

Igualando las ecuaciones (1) y (2) 1) Abatimiento del pozo bombeado y Este abatimiento viene siendo aproximadamente 2/3 del espesor que es lo indicado, por lo cual No se recomienda extraer un gasto mayor. 2) La transmisibilidad del acuífero Se obtuvo sustituyendo hb en ecc. (1) ó (2) K = 5,10 m3/día/m2 T = 153 m3/día/m Dibujo

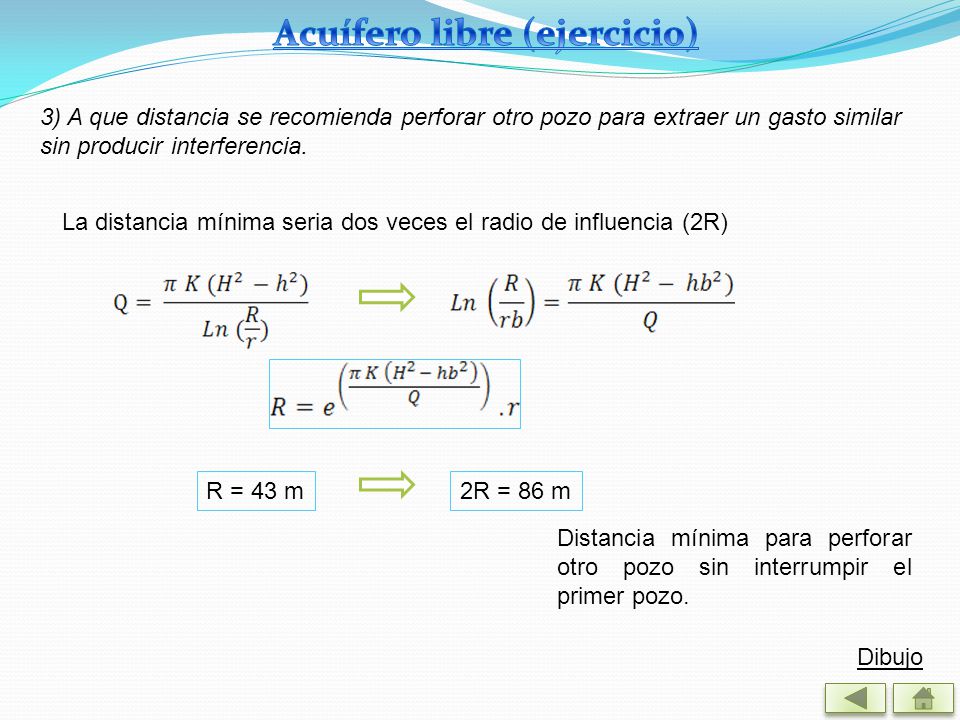

3) A que distancia se recomienda perforar otro pozo para extraer un gasto similar sin producir interferencia. La distancia mínima seria dos veces el radio de influencia (2R) R = 43 m 2R = 86 m Distancia mínima para perforar otro pozo sin interrumpir el primer pozo. Dibujo

Acuífero confinado (ejercicio)

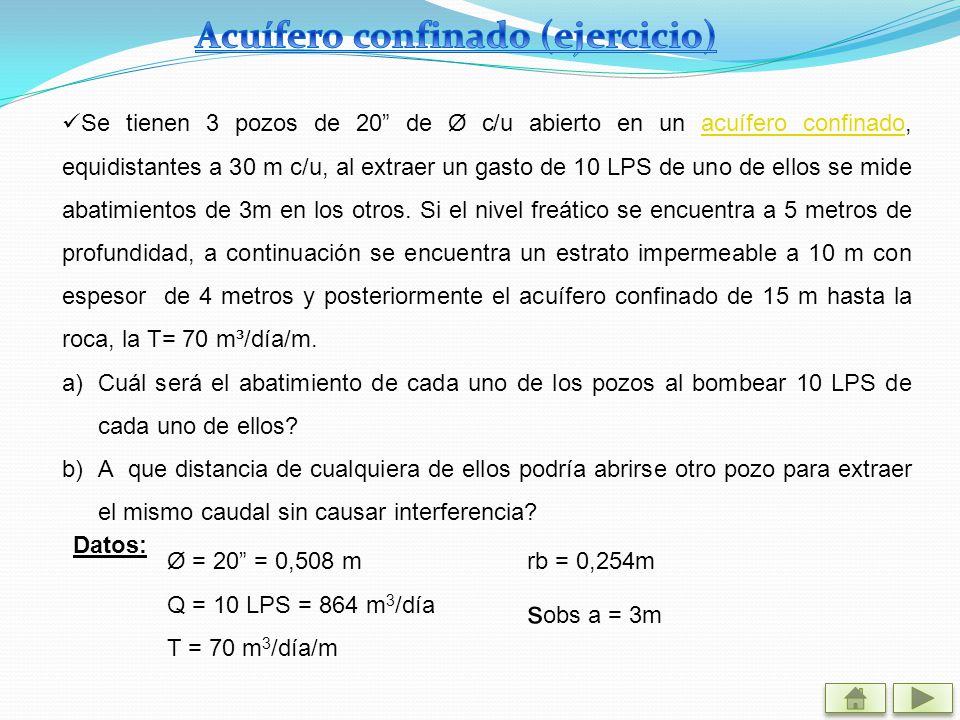

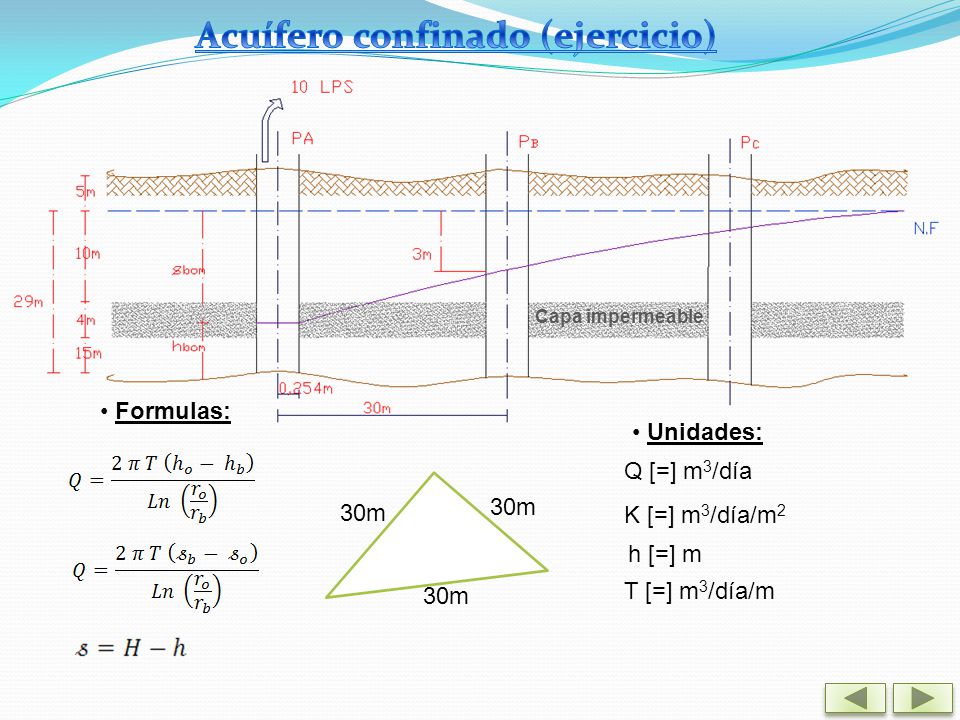

Se tienen 3 pozos de 20” de Ø c/u abierto en un acuífero confinado, equidistantes a 30 m c/u, al extraer un gasto de 10 LPS de uno de ellos se mide abatimientos de 3m en los otros. Si el nivel freático se encuentra a 5 metros de profundidad, a continuación se encuentra un estrato impermeable a 10 m con espesor de 4 metros y posteriormente el acuífero confinado de 15 m hasta la roca, la T= 70 m³/día/m. Cuál será el abatimiento de cada uno de los pozos al bombear 10 LPS de cada uno de ellos? A que distancia de cualquiera de ellos podría abrirse otro pozo para extraer el mismo caudal sin causar interferencia? Datos: Ø = 20” = 0,508 m Q = 10 LPS = 864 m3/día T = 70 m3/día/m rb = 0,254m sobs a = 3m

Capa impermeable Formulas: Unidades: Q [=] m3/día 30m 30m K [=] m3/día/m2 h [=] m 30m T [=] m3/día/m

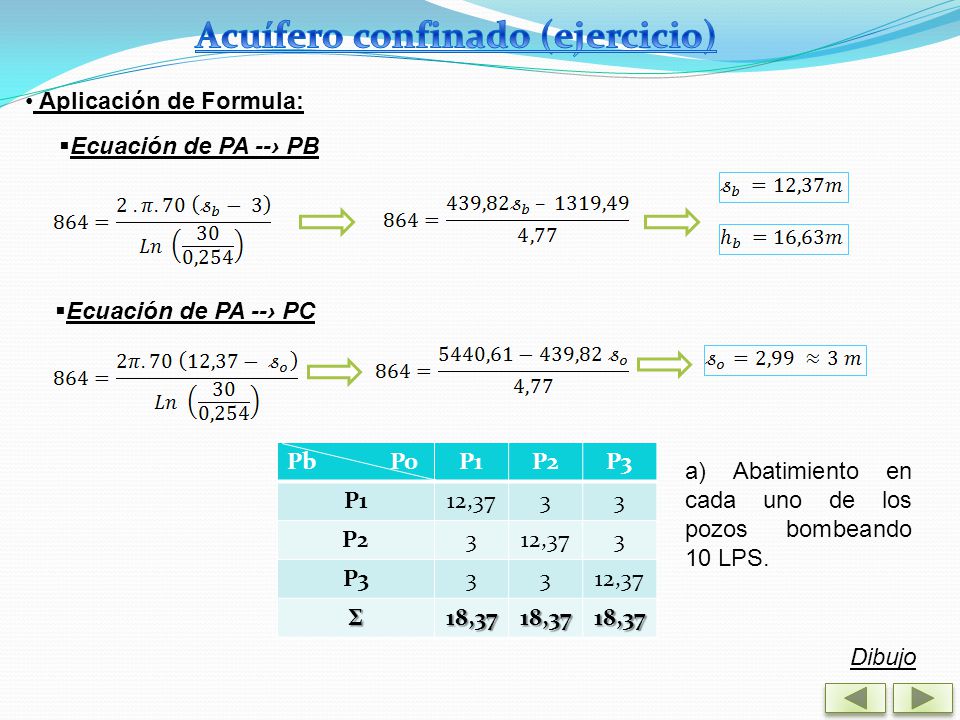

Aplicación de Formula: Ecuación de PA --› PB Ecuación de PA --› PC Pb Po P1 P2 P3 12,37 3 Σ 18,37 a) Abatimiento en cada uno de los pozos bombeando 10 LPS. Dibujo

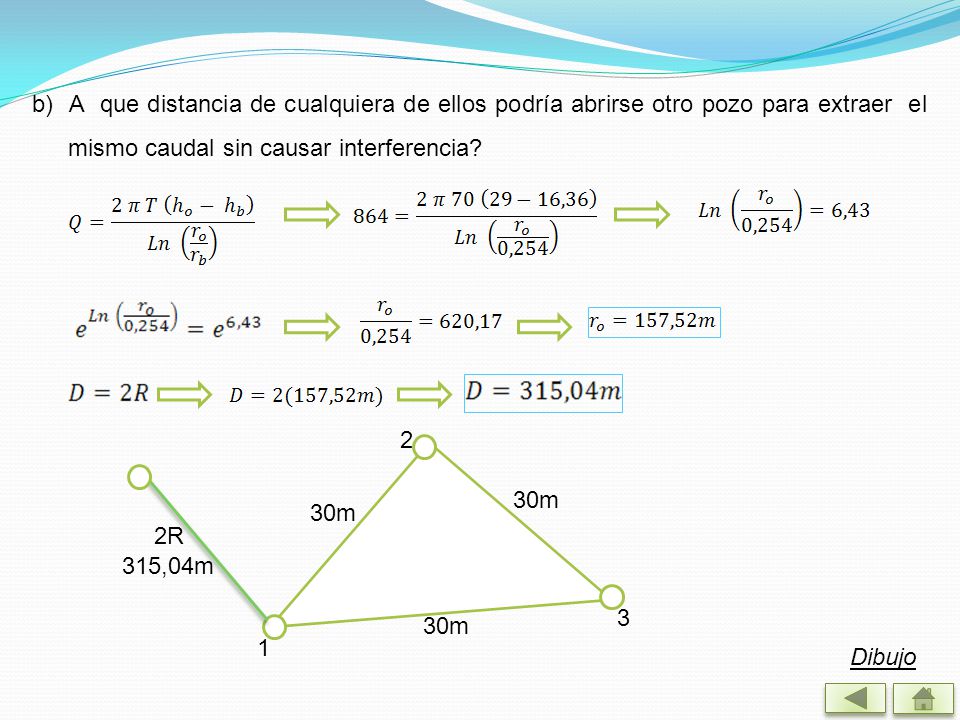

b) A que distancia de cualquiera de ellos podría abrirse otro pozo para extraer el mismo caudal sin causar interferencia? 2 30m 30m 2R 315,04m 3 30m 1 Dibujo

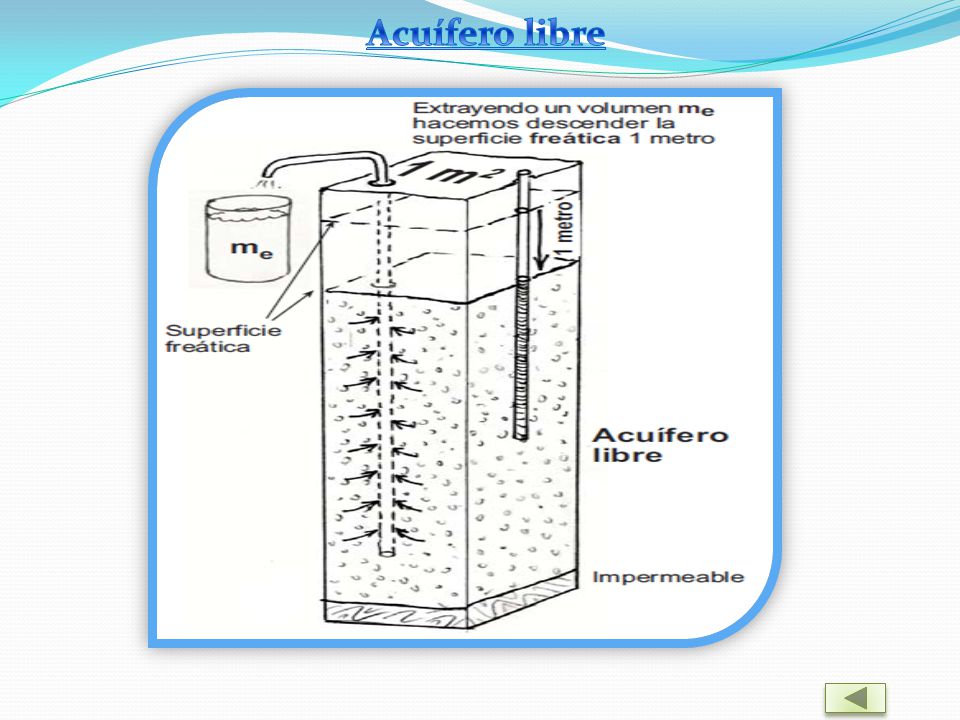

Acuífero libre

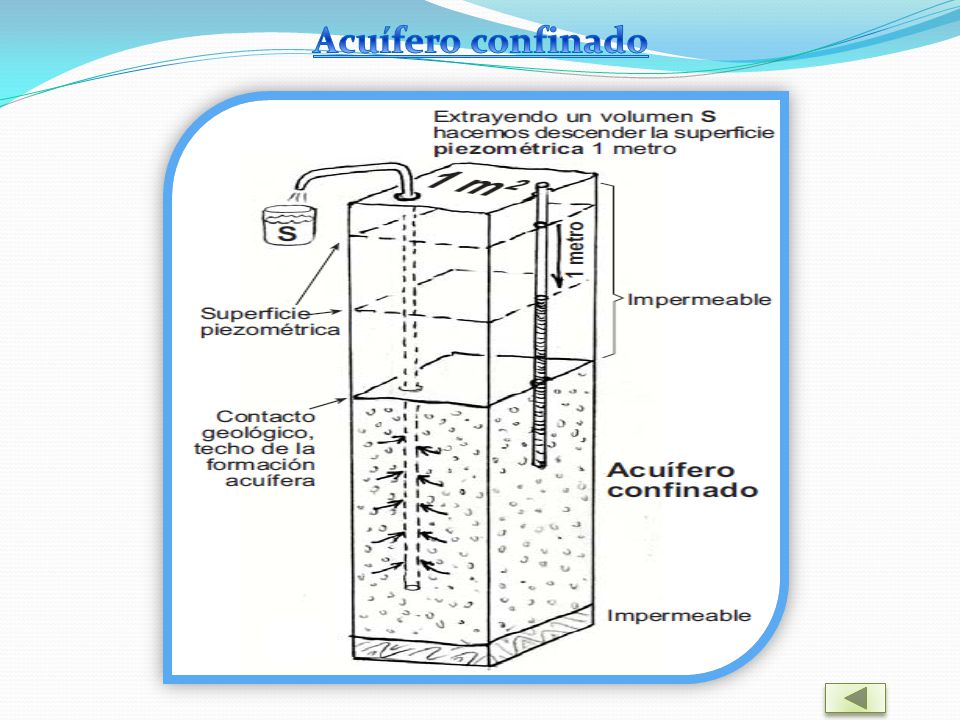

Acuífero confinado
