LOS TECHOS DE LOS EDIFICIOS

Presentación del tema: "LOS TECHOS DE LOS EDIFICIOS"— Transcripción de la presentación:

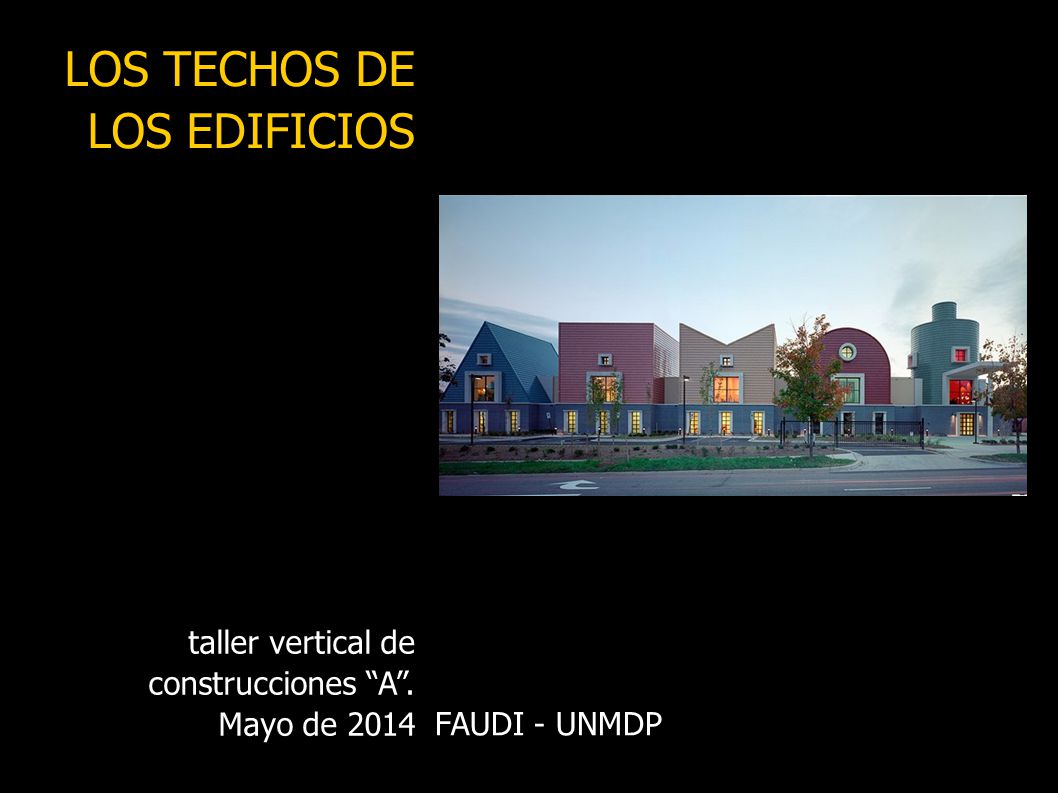

1 LOS TECHOS DE LOS EDIFICIOS
taller vertical de construcciones “A”. Mayo de 2014 FAUDI - UNMDP

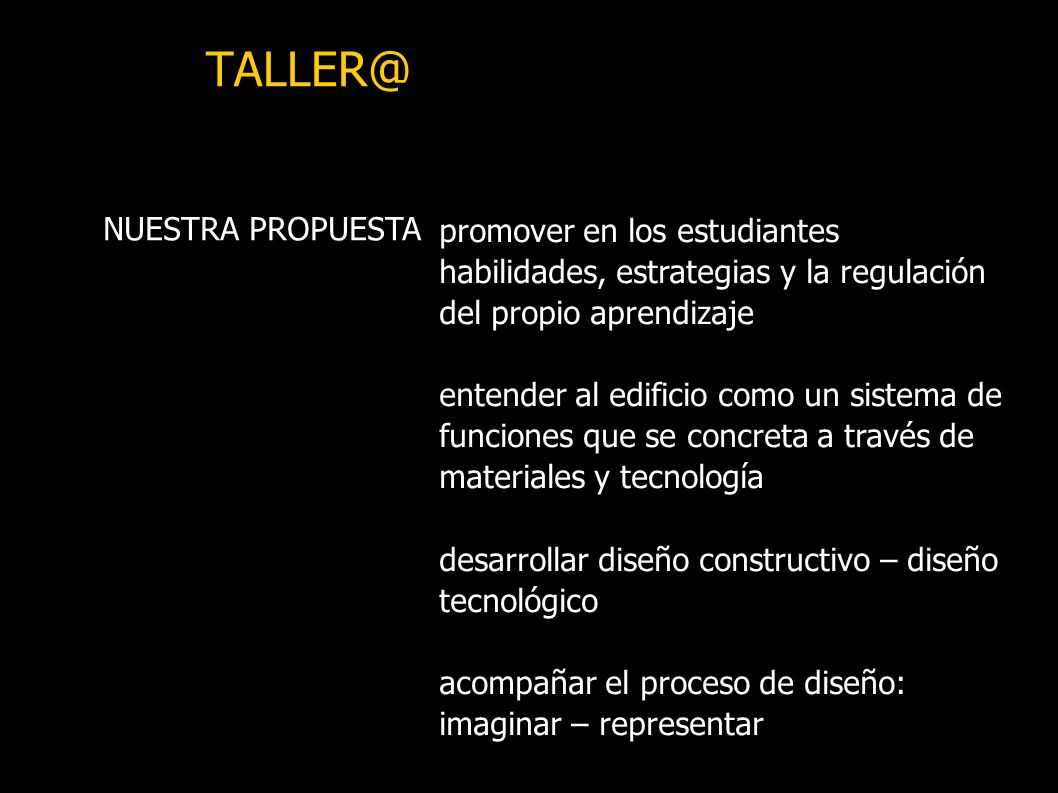

2 TALLER@ NUESTRA PROPUESTA
promover en los estudiantes habilidades, estrategias y la regulación del propio aprendizaje entender al edificio como un sistema de funciones que se concreta a través de materiales y tecnología desarrollar diseño constructivo – diseño tecnológico acompañar el proceso de diseño: imaginar – representar

3 PROCESO DE APRENDIZAJE
TRABAJO PRACTICO UNICO

4 LOS TECHOS DE LOS EDIFICIOS
ST. COLETTA SCHOOL, EEUU MICHAEL GRAVES & ASSOCIATES

5 EL TECHO AMPLITUD DEL CONCEPTO

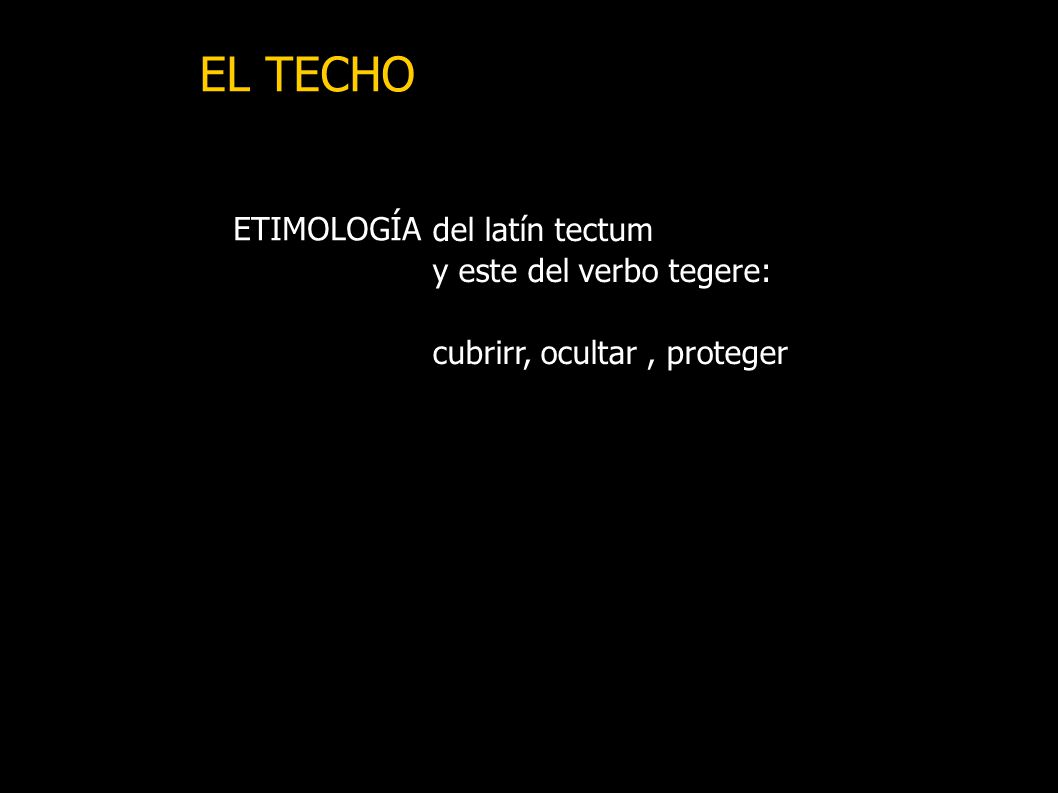

6 EL TECHO del latín tectum ETIMOLOGÍA y este del verbo tegere:
cubrirr, ocultar , proteger ETIMOLOGÍA

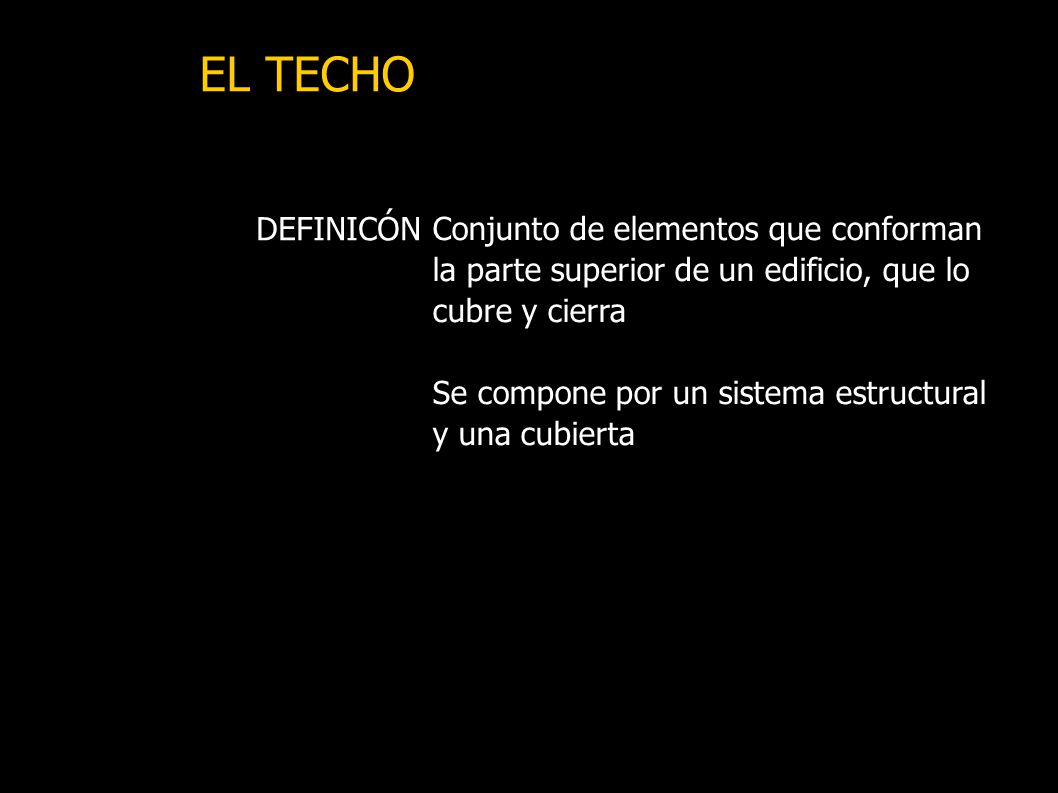

7 EL TECHO Conjunto de elementos que conforman la parte superior de un edificio, que lo cubre y cierra Se compone por un sistema estructural y una cubierta DEFINICÓN

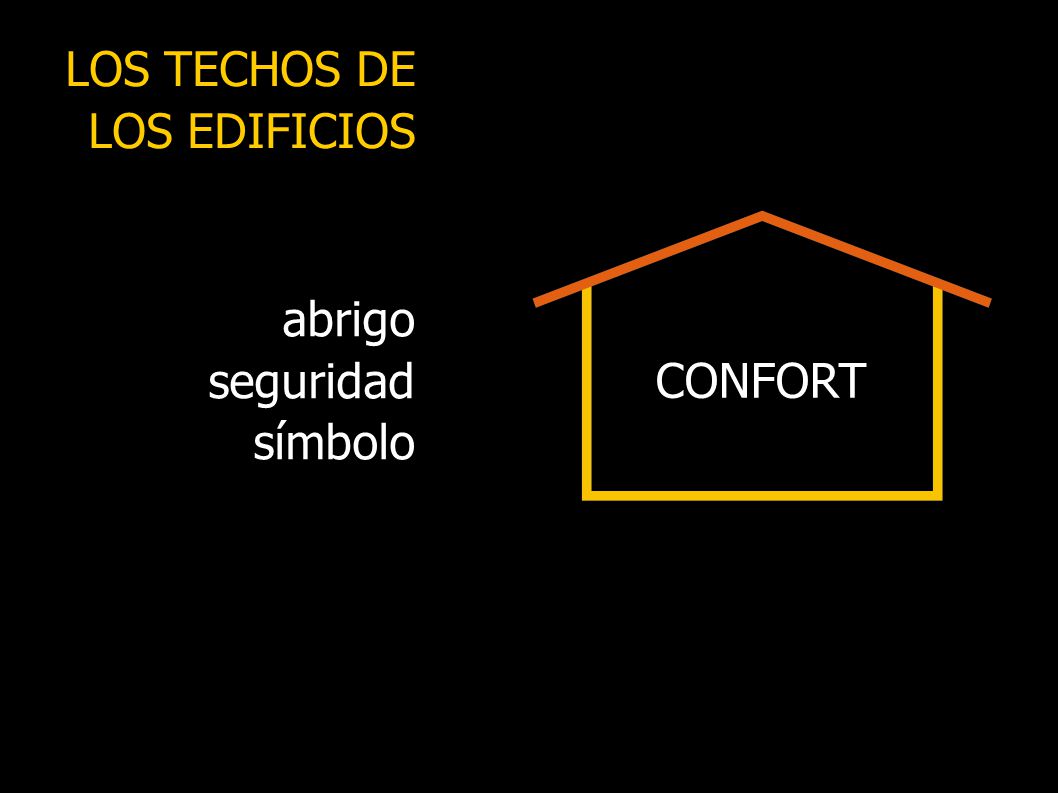

8 abrigo seguridad símbolo
LOS TECHOS DE LOS EDIFICIOS abrigo seguridad símbolo CONFORT

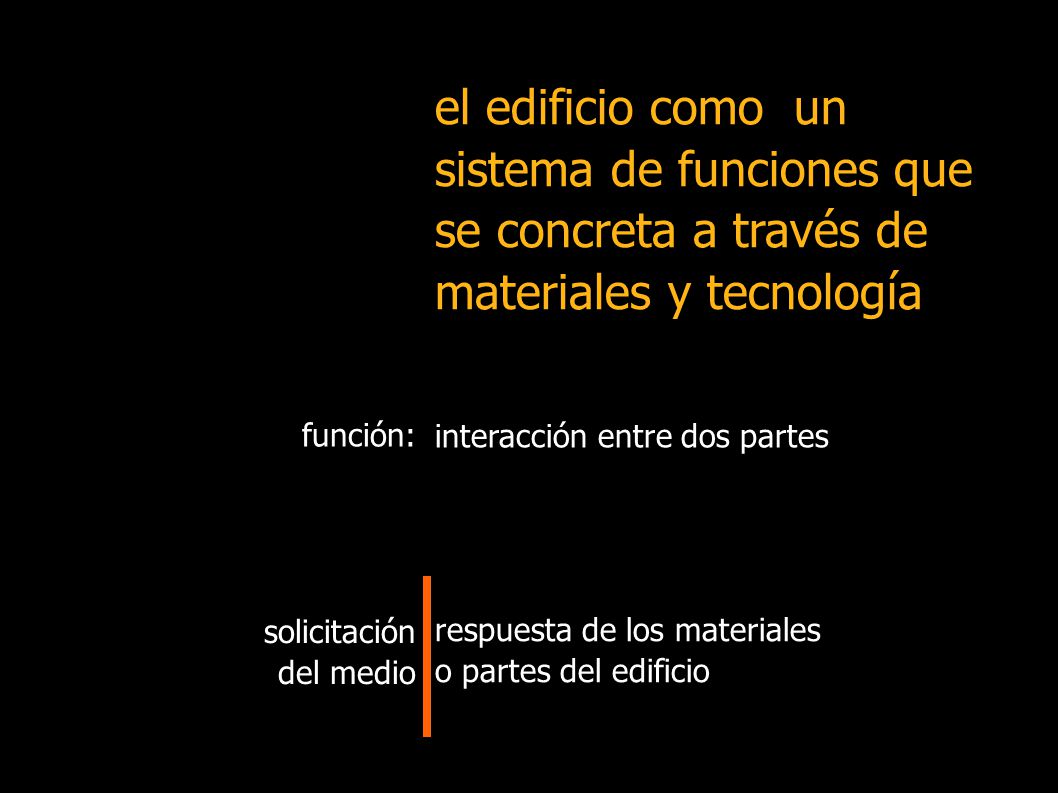

9 el edificio como un sistema de funciones que se concreta a través de materiales y tecnología
interacción entre dos partes función: respuesta de los materiales o partes del edificio solicitación del medio

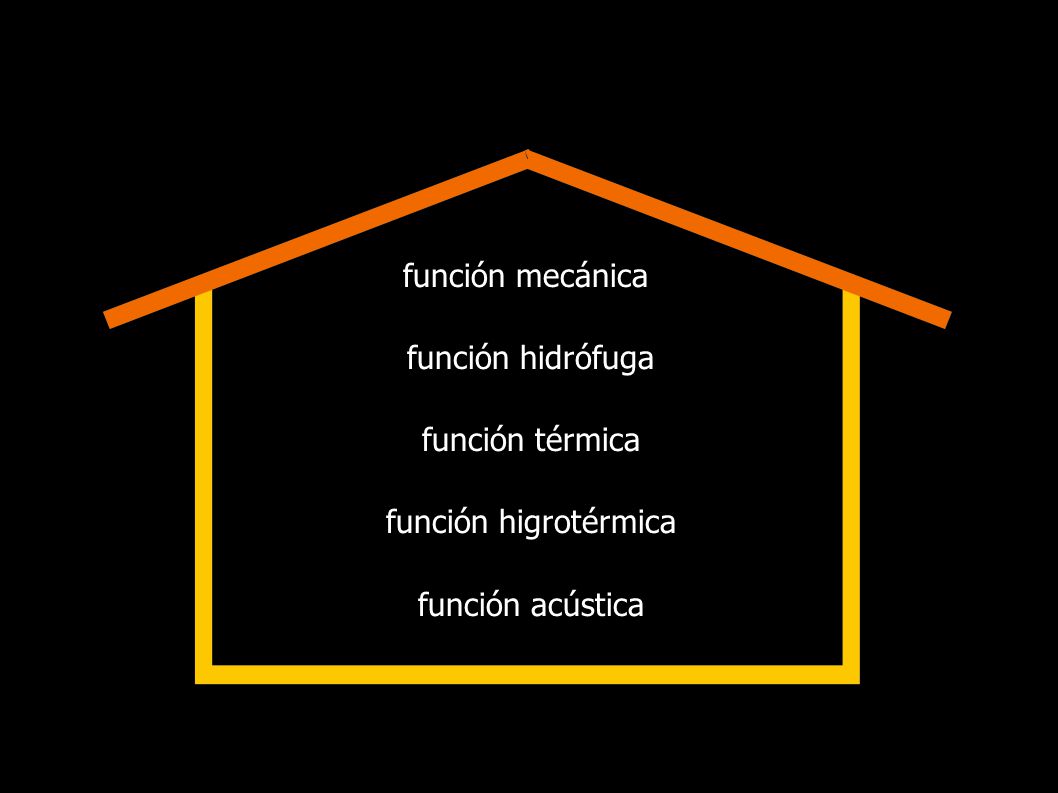

10 función mecánica función hidrófuga función térmica función higrotérmica función acústica

11 FUNCIÓN MECÁNICA SOLICITACIÓN Cargas RESPUESTA Estructura del techo
análisis de cargas diagramas de deformaciones predimensionado rigidización vinculación con los apoyos

12 FUNCIÓN MECÁNICA SOLICITACIÓN cargas gravitatorias peso propio
sobrecargas viento presión succión nieve sismo Normas CIRSOC 101, 103, 301

13 FUNCIÓN MECÁNICA ESTRUCTURA DE TECHO diseñada para trabajar a
compresión cañón corrido cúpula compresión - tracción reticulados bidimensionales reticulados tridimensionales flexión lineal vigas superficial losa adoptamos en C1

14 TECHO INCLINADO CON ESTRUCTURA DE CABIOS
CASA REHABILITADA EN TOLEDO, ESPAÑA MARIANO VALLEJO Y SARA ROMERO

15 TECHO INCLINADO CON ESTRUCTURA DE CABIOS
CASA TROPICAL, BRASIL CAMARIM ARQUITECTOS

16 TECHO INCLINADO CON ESTRUCTURA DE PERFILES DE HIERRO
CASA G. MURILLO, COSTA RICA 2011 LUIS DIEGO BARAHONA

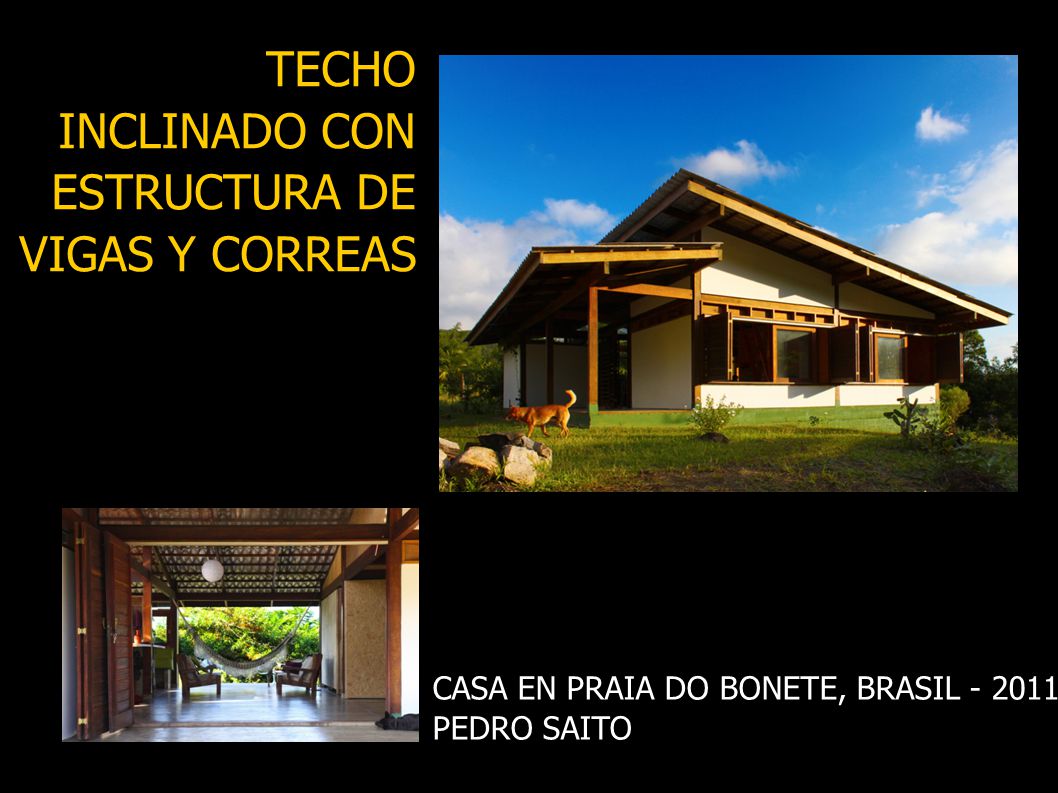

17 TECHO INCLINADO CON ESTRUCTURA DE VIGAS Y CORREAS
CASA EN PRAIA DO BONETE, BRASIL PEDRO SAITO

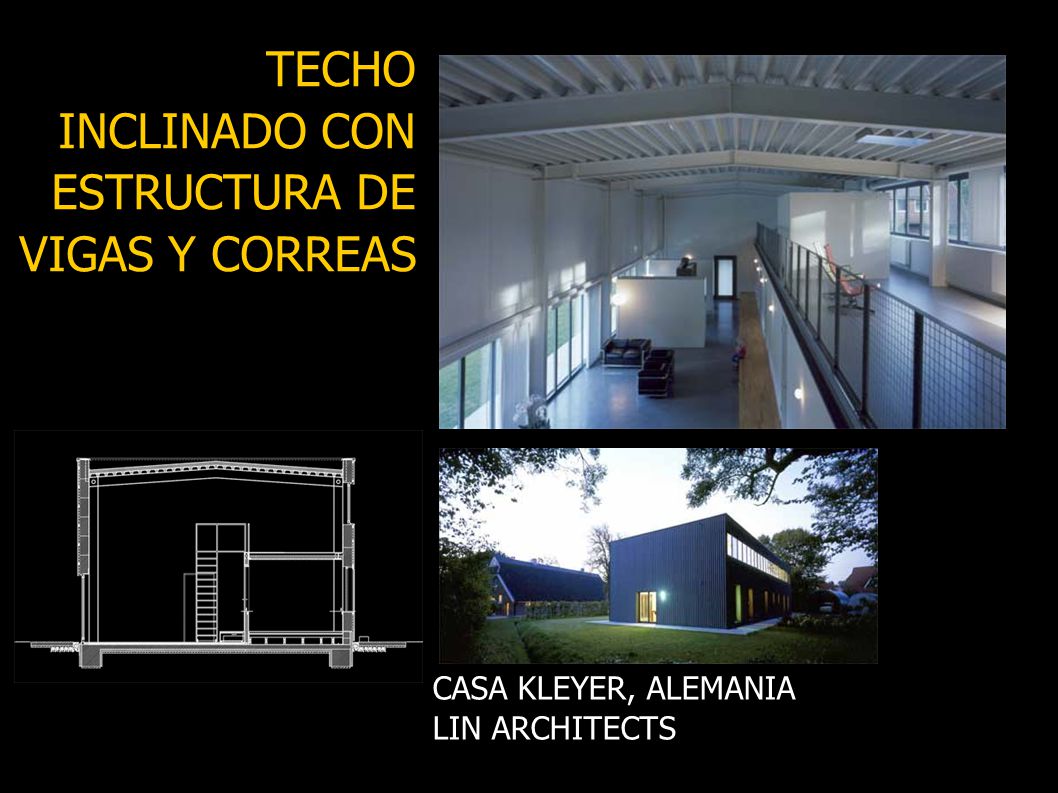

18 TECHO INCLINADO CON ESTRUCTURA DE VIGAS Y CORREAS
CASA KLEYER, ALEMANIA LIN ARCHITECTS

19 TECHO PLANO DE HORMIGÓN
CASA KLEYER, ALEMANIA LIN ARCHITECTS

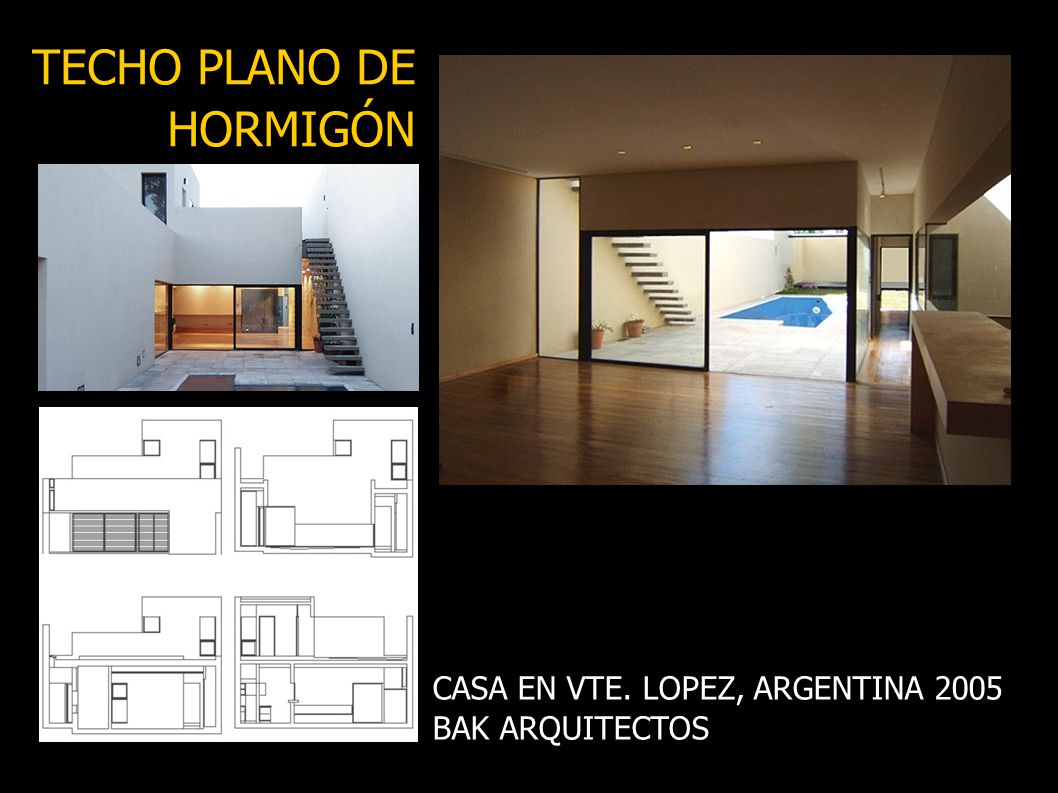

20 TECHO PLANO DE HORMIGÓN
CASA EN VTE. LOPEZ, ARGENTINA 2005 BAK ARQUITECTOS

21 MATERIALIDAD MADERA es la más utilizada para techos inclinados
especies madereras de bosque imp.: pino eliottis eucalipto saligna medidas comerciales: secciones: 2”x4”/6”/8”/10” largos: por pie, max. 4.88m. secciones y largos mayores: MLE predimensionado: h=l/20 sep. c/60cm. superficie de rigidización tablado machimbre placas

22 MATERIALIDAD METAL p. conformados en caliente (extrucción)
los más usadas: doble T, U, L se denominan por sección y altura, ejemplo: PNI 12 largo: 12 metros predimensionado h=l/40, sep. c/60 p. conformados en frío (chapa doblada) los más usadas: C, U, tubos se denominan por sección y altura, ejemplo: PGC 20 predimensionado: h=l/20, sep. c/60 placa de rigidización: PMF - OSB

23 MATERIALIDAD HORMIGÓN viguetas pretensadas sección constante
armadura variable (serie) largo: múltiplos de 10 cm. hasta 720 separación cada 50 cm. bloques poliestireno expandido cerámica roja hormigón liviano capa de compresión hormigón colado “in situ” armadura Ø6 c/25 espesor: 5 cm.

24 FUNCIÓN HIDRÓFUGA SOLICITACIÓN presencia de agua en estado líquido
energía sinética capilaridad gravedad RESPUESTA impedir el ingreso de agua al interior ¡no a las patologías en los edificios! disolución, corrrosión, putrefacción de materiales aumento de conductibilidad térmica del cerramiento aparición de agentes biológicos

25 FUNCIÓN HIDRÓFUGA CUBIERTA pendientes mínimas barrera fidrófuga
protección por diseño escurrimiento de agua de lluvia encuentros interferencias

26 FUNCIÓN HIDRÓFUGA PENDIENTES MÍNIMAS Tejuelas 70% Tejas cerámicas 40%
Chapas metálicas 11% Cubiertas planas 2%

27 FUNCIÓN HIDRÓFUGA BARRERA HIDRÓFUGA Construcción húmeda
membrana asfáltica membrana líquida Construcción seca (barrera secundaria) fieltro asfáltico membrana de fibras de polipropileno sujetas por bulines

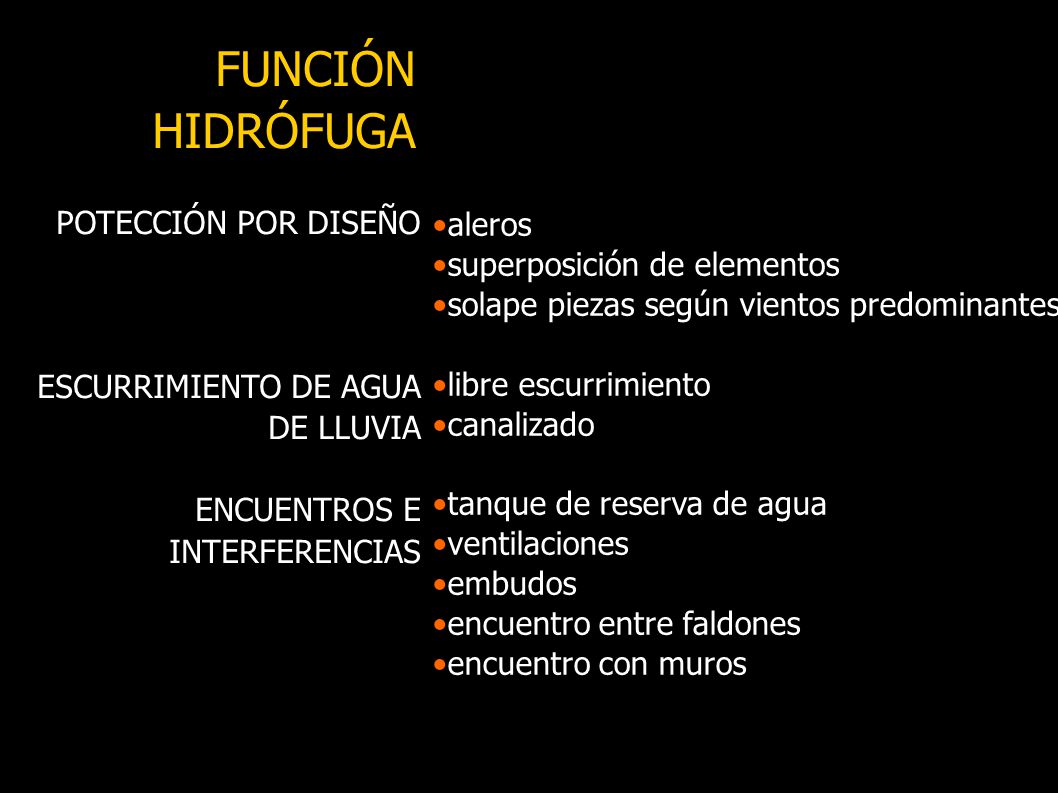

28 FUNCIÓN HIDRÓFUGA POTECCIÓN POR DISEÑO ESCURRIMIENTO DE AGUA DE LLUVIA
ENCUENTROS E INTERFERENCIAS aleros superposición de elementos solape piezas según vientos predominantes libre escurrimiento canalizado tanque de reserva de agua ventilaciones embudos encuentro entre faldones encuentro con muros

29 FUNCIÓN ACÚSTICA SOLICITACIÓN presencia de ruido exterior
presencia de ruido interior RESPUESTA aislar del ruido exterior absorber los ruidos del interior

30 FUNCIÓN ACÚSTICA CONFORT ACÚSTICO 55 db CONFORT (OMS)

31 FUNCIÓN ACÚSTICA SOLICITACIÓN fuente emisora trasmisión ruidos aéreos
ruidos de impacto reverberación reflexión absorción

32 FUNCIÓN ACÚSTICA RESPUESTA Aislación confort según uso comedor 50 Db
dormitorio 30Db cubierta pesada aislación por masa cubierta liviana aislación por masa resorte masa Absorción confort TR (tiempo en que se gastan 60 Db). Casa: 0.5 segundos absorción de los materiales de terminación de la cara interior

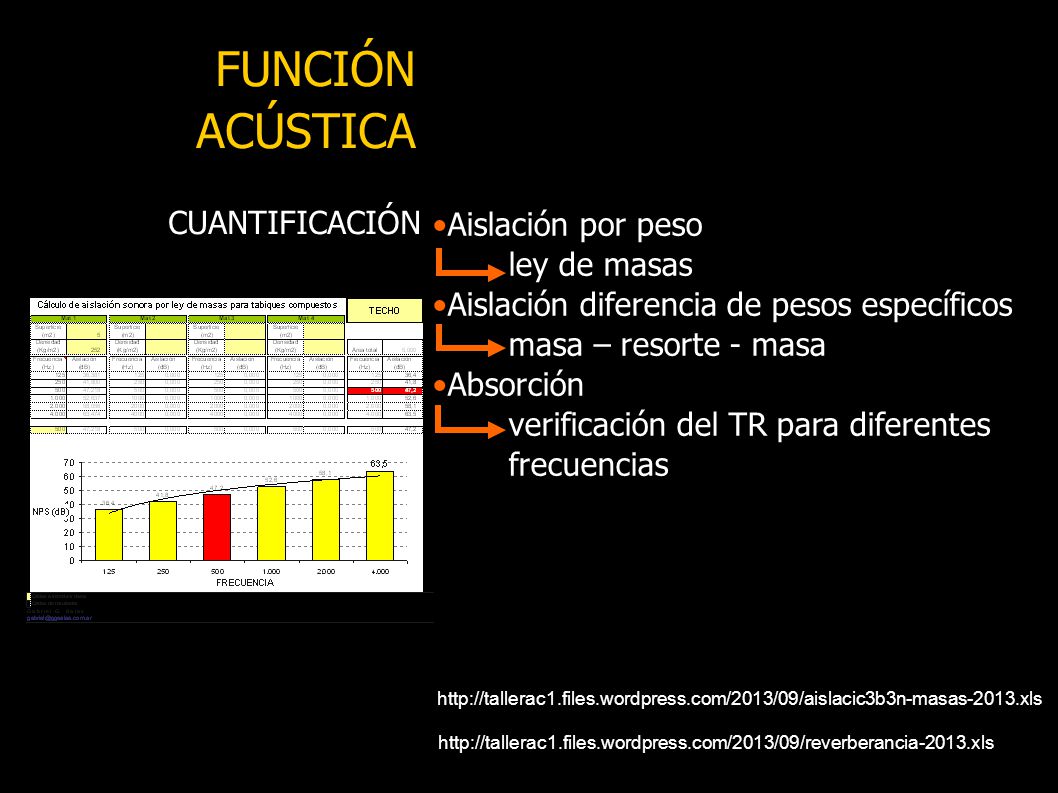

33 FUNCIÓN ACÚSTICA CUANTIFICACIÓN Aislación por peso ley de masas
Aislación diferencia de pesos específicos masa – resorte - masa Absorción verificación del TR para diferentes frecuencias

34 FUNCIÓN TÉRMICA SOLICITACIÓN
Diferencia de temperatura interior (confort) - exterior RESPUESTA Aislación térmica

35 FUNCIÓN TÉRMICA AISLACIÓN TÉRMICA cálculo de globalidad térmica
G=Σ superficies x materialidad + Ra volumen conductibilidad de cerramiento relación opaco – vidriado relación superficie – volumen renovaciones de aire Conductibilidad térmica del techo K= _ Σ rsi + espesores x λ + rse

36 FUNCIÓN HIGROTÉRMICA CUANTIFICACIÓN

37 FUNCIÓN HIGROTÉRMICA SOLICITACIÓN presencia de agua en estado gaseoso
RESPUESTA diseñar locales ventilados diseñar el techo con una transmitancia térmica (K) menor a la admisible para la zona bioclimática del edificio impedir la condensación intersticial verificar exactamente colocar barrera de vapor evitar los puentes térmicos

38 FUNCIÓN HIGROTÉRMICA CUBIERTAS CON RIESGO DE CONDENSACIÓN INTERSTICIAL
CUBIERTAS SIN RIESGO DE CONDENSACIÓN INTERSTICIAL BV

39 FUNCIÓN HIGROTÉRMICA CUANTIFICACIÓN

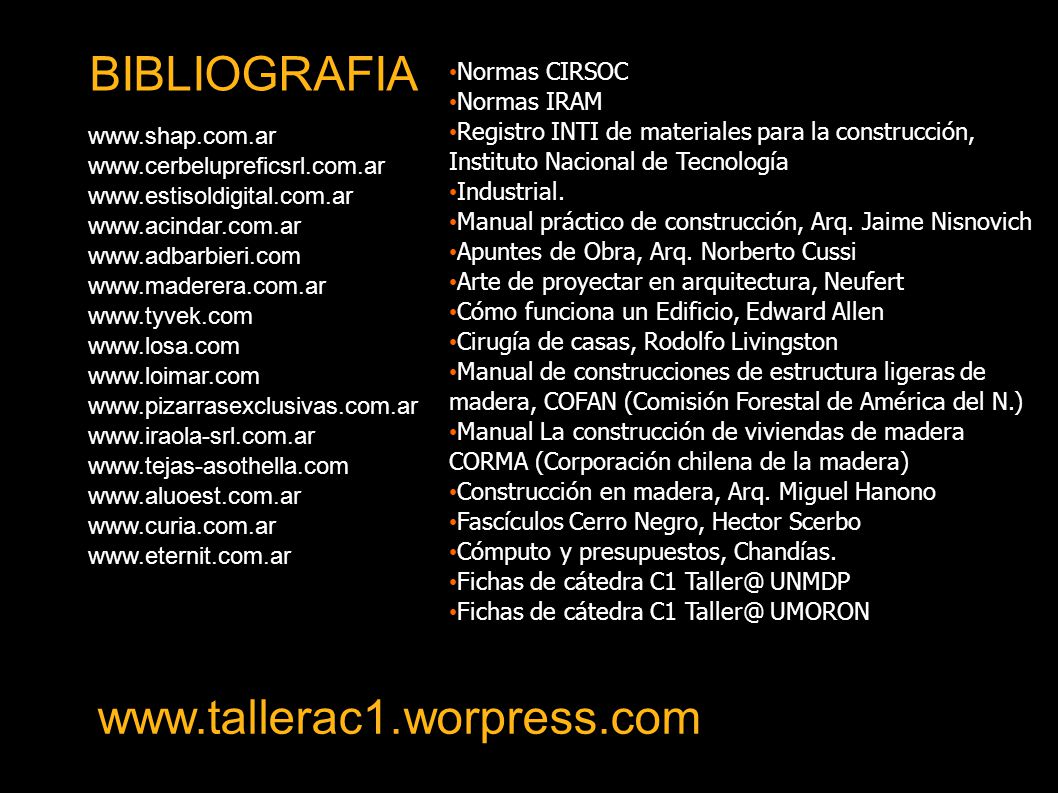

40 BIBLIOGRAFIA www.tallerac1.worpress.com Normas CIRSOC Normas IRAM
Registro INTI de materiales para la construcción, Instituto Nacional de Tecnología Industrial. Manual práctico de construcción, Arq. Jaime Nisnovich Apuntes de Obra, Arq. Norberto Cussi Arte de proyectar en arquitectura, Neufert Cómo funciona un Edificio, Edward Allen Cirugía de casas, Rodolfo Livingston Manual de construcciones de estructura ligeras de madera, COFAN (Comisión Forestal de América del N.) Manual La construcción de viviendas de madera CORMA (Corporación chilena de la madera) Construcción en madera, Arq. Miguel Hanono Fascículos Cerro Negro, Hector Scerbo Cómputo y presupuestos, Chandías. Fichas de cátedra C1 UNMDP Fichas de cátedra C1 UMORON
