Cardinalidad de las entidades en la relación

Presentación del tema: "Cardinalidad de las entidades en la relación"— Transcripción de la presentación:

1 Cardinalidad de las entidades en la relación
Unidad II. Modelos de datos Realizó: I.S.C. Raquel Gpe Saucedo Chacón Tema 2.2.3

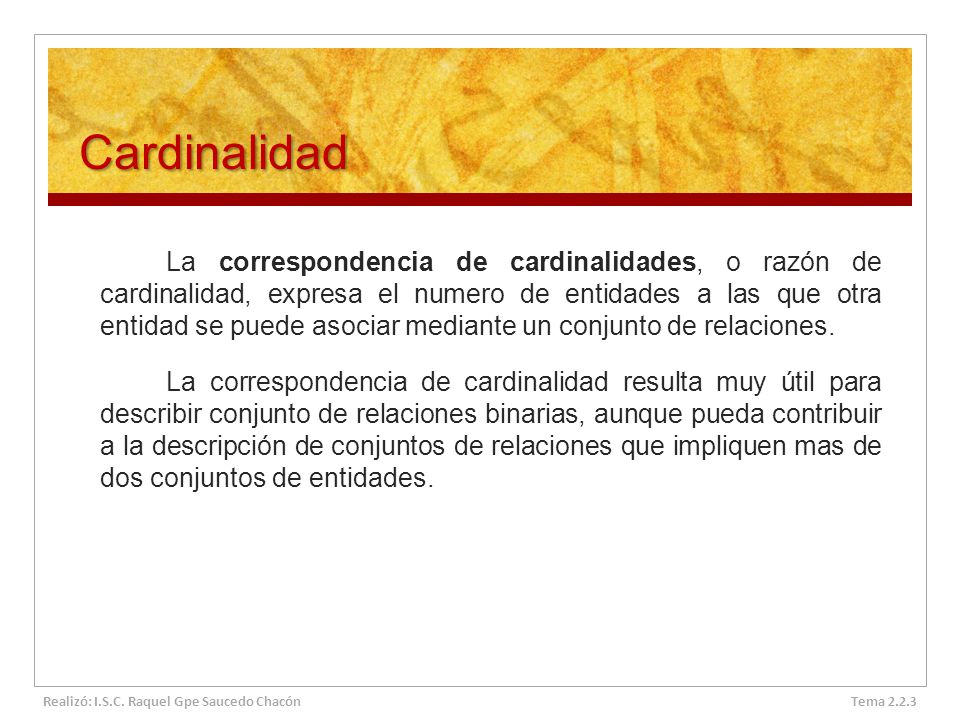

2 Cardinalidad La correspondencia de cardinalidades, o razón de cardinalidad, expresa el numero de entidades a las que otra entidad se puede asociar mediante un conjunto de relaciones. La correspondencia de cardinalidad resulta muy útil para describir conjunto de relaciones binarias, aunque pueda contribuir a la descripción de conjuntos de relaciones que impliquen mas de dos conjuntos de entidades. Realizó: I.S.C. Raquel Gpe Saucedo Chacón Tema 2.2.3

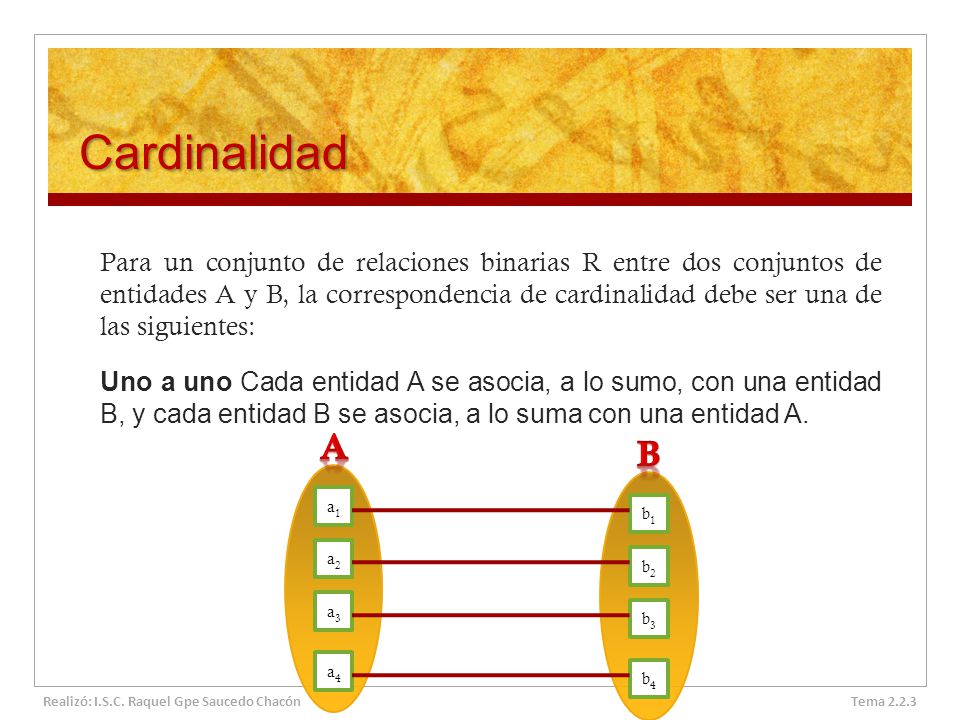

3 Cardinalidad Para un conjunto de relaciones binarias R entre dos conjuntos de entidades A y B, la correspondencia de cardinalidad debe ser una de las siguientes: Uno a uno Cada entidad A se asocia, a lo sumo, con una entidad B, y cada entidad B se asocia, a lo suma con una entidad A. A B b2 a1 a3 a4 a2 b1 b3 b4 Realizó: I.S.C. Raquel Gpe Saucedo Chacón Tema 2.2.3

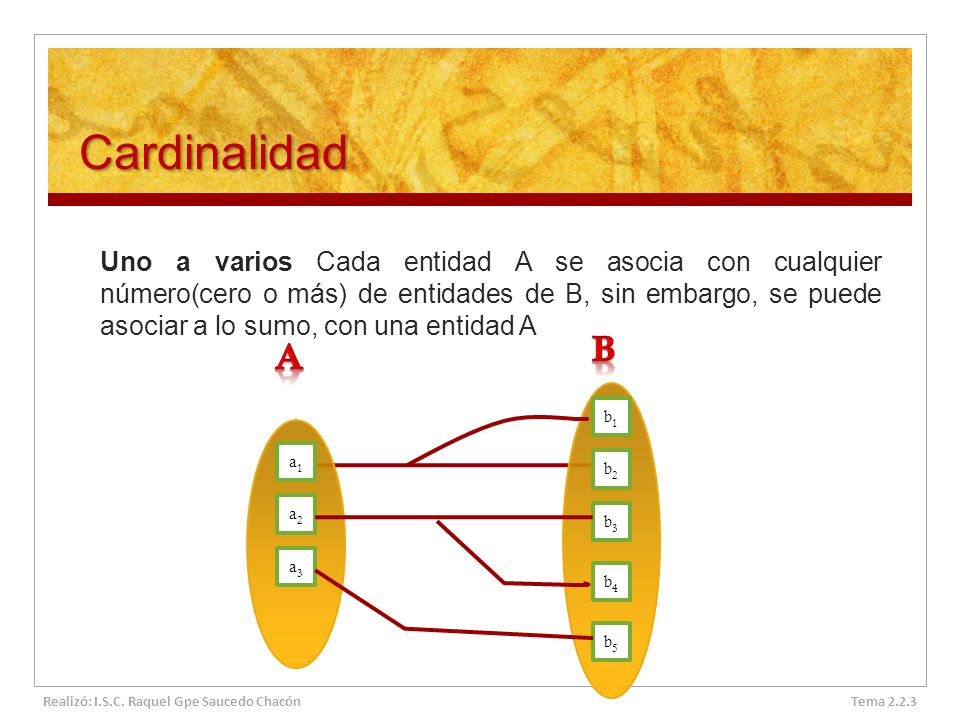

4 Cardinalidad Uno a varios Cada entidad A se asocia con cualquier número(cero o más) de entidades de B, sin embargo, se puede asociar a lo sumo, con una entidad A B A a1 a3 a2 b1 b3 b4 b2 b5 Realizó: I.S.C. Raquel Gpe Saucedo Chacón Tema 2.2.3

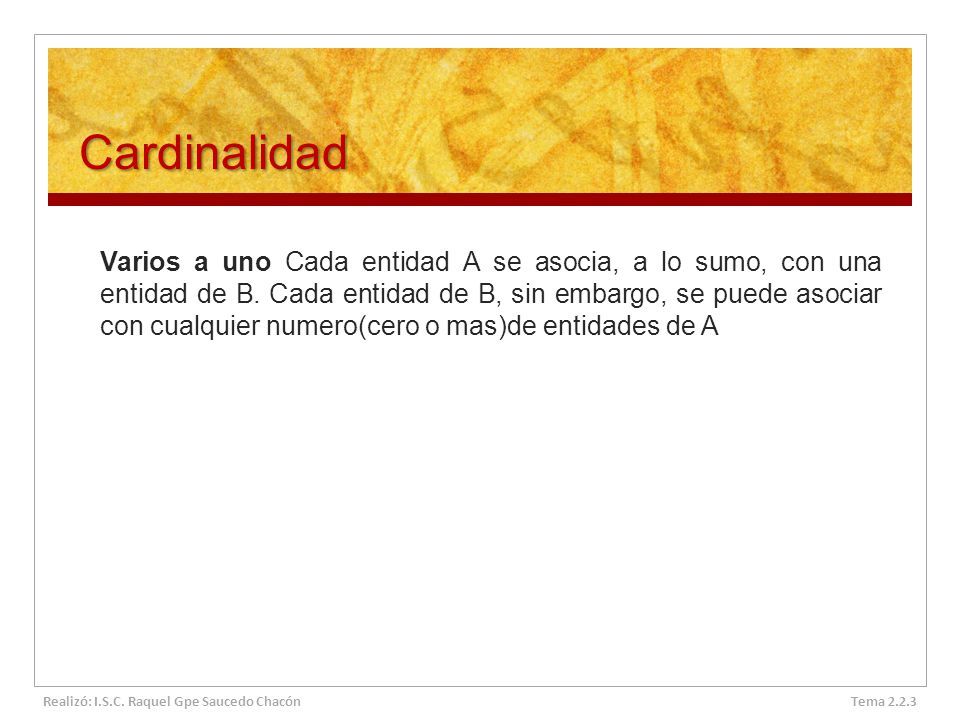

5 Cardinalidad Varios a uno Cada entidad A se asocia, a lo sumo, con una entidad de B. Cada entidad de B, sin embargo, se puede asociar con cualquier numero(cero o mas)de entidades de A Realizó: I.S.C. Raquel Gpe Saucedo Chacón Tema 2.2.3

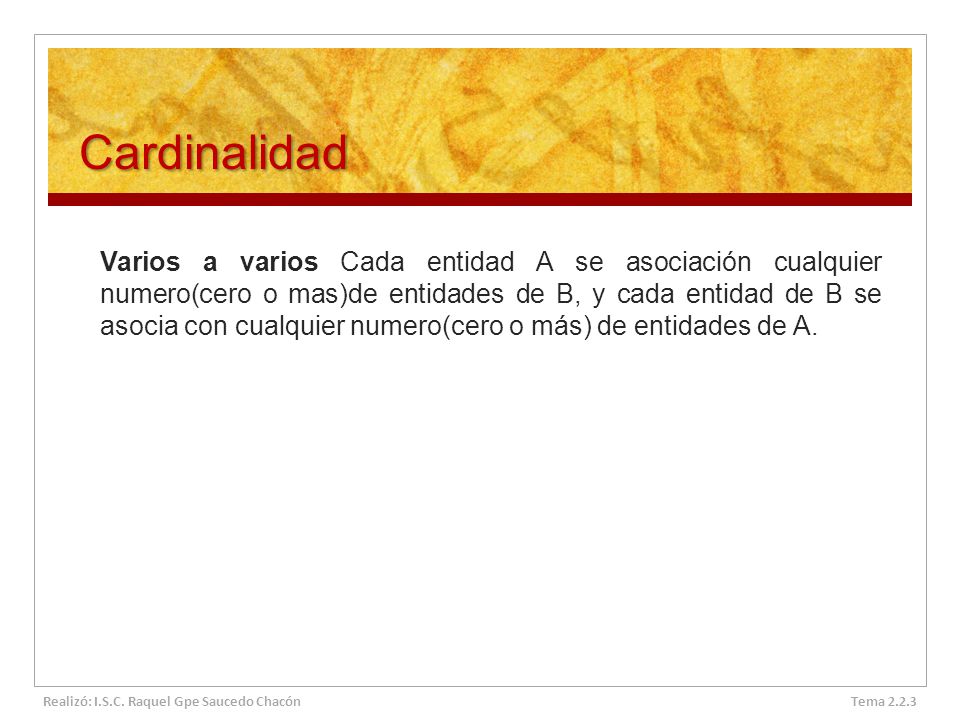

6 Cardinalidad Varios a varios Cada entidad A se asociación cualquier numero(cero o mas)de entidades de B, y cada entidad de B se asocia con cualquier numero(cero o más) de entidades de A. Realizó: I.S.C. Raquel Gpe Saucedo Chacón Tema 2.2.3

7 Cardinalidad La correspondencia de cardinalidades adecuada para un conjunto de relaciones dado depende, obviamente, de la situación del mundo real que el conjunto de relaciones modele. Como ilustración, considérese el conjunto de relaciones prestatario. Si en un banco dado, cada prestamo solo puede pertenecer a un cliente y cada cliente puede tener varios prestamos, entonces el conjunto de relaciones de cliente a prestamo es de uno a varios. Si cada prestamo puede pertenecer a varios clientes(como los prestamos solicitados conjuntamente por varios socios de un negocio) el conjunto de relaciones es de varios a varios. Realizó: I.S.C. Raquel Gpe Saucedo Chacón Tema 2.2.3
