1 HamiltonJet Inc. Seattle Mantenimiento

2 Mantenimiento

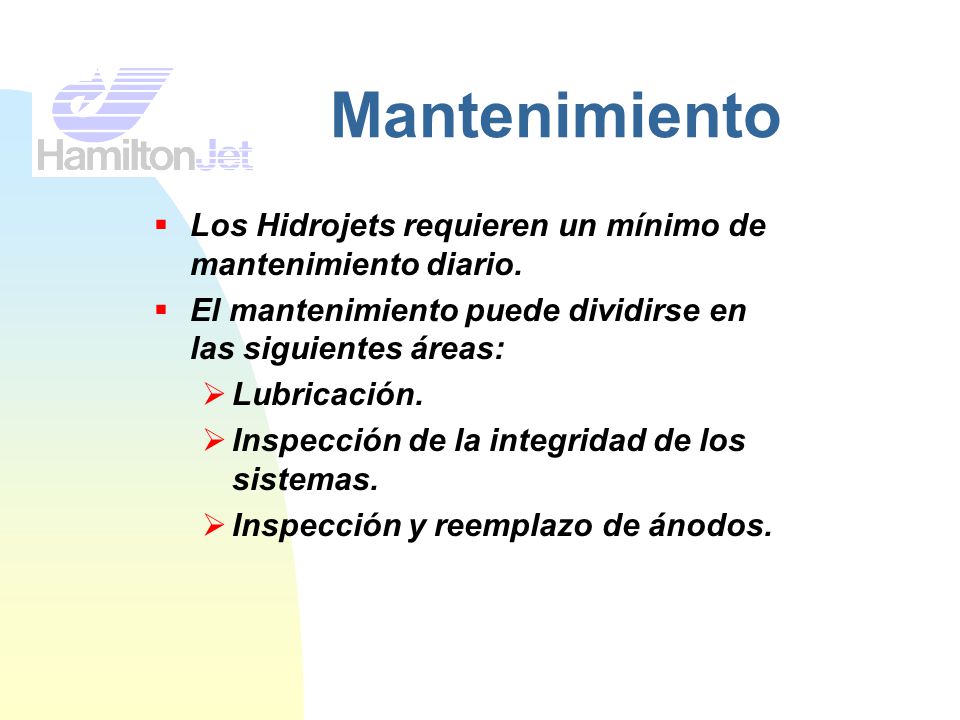

3 Mantenimiento Los Hidrojets requieren un mínimo de mantenimiento diario. El mantenimiento puede dividirse en las siguientes áreas: Lubricación. Inspección de la integridad de los sistemas. Inspección y reemplazo de ánodos.

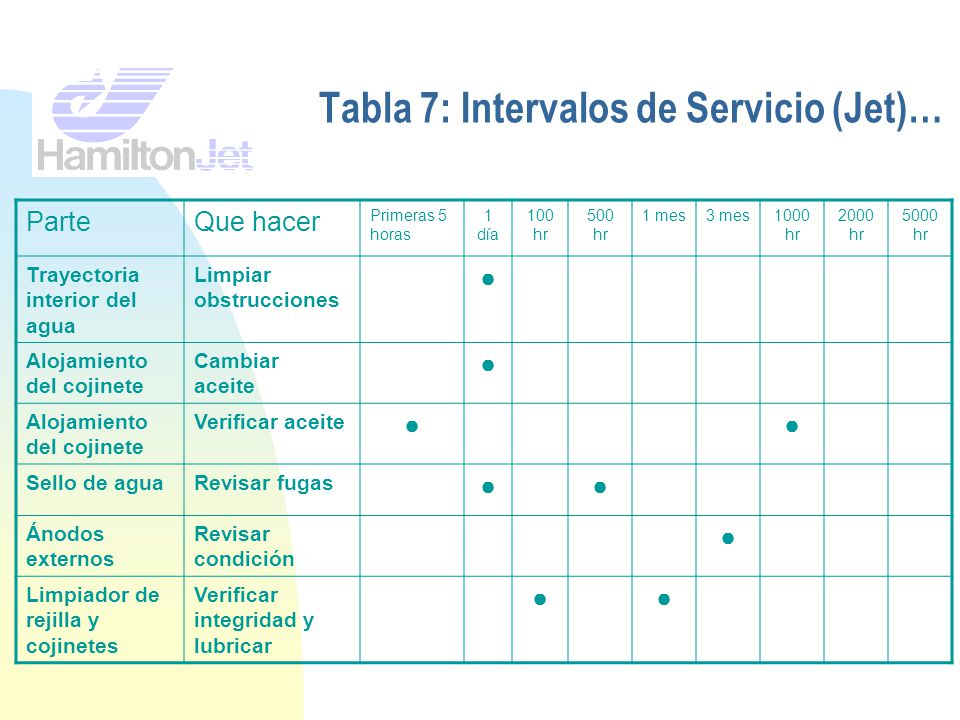

4 Tabla 7: Intervalos de Servicio (Jet)…
Parte Que hacer Primeras 5 horas 1 día 100 hr 500 hr 1 mes 3 mes 1000 hr 2000 hr 5000 hr Trayectoria interior del agua Limpiar obstrucciones ● Alojamiento del cojinete Cambiar aceite Verificar aceite Sello de agua Revisar fugas Ánodos externos Revisar condición Limpiador de rejilla y cojinetes Verificar integridad y lubricar

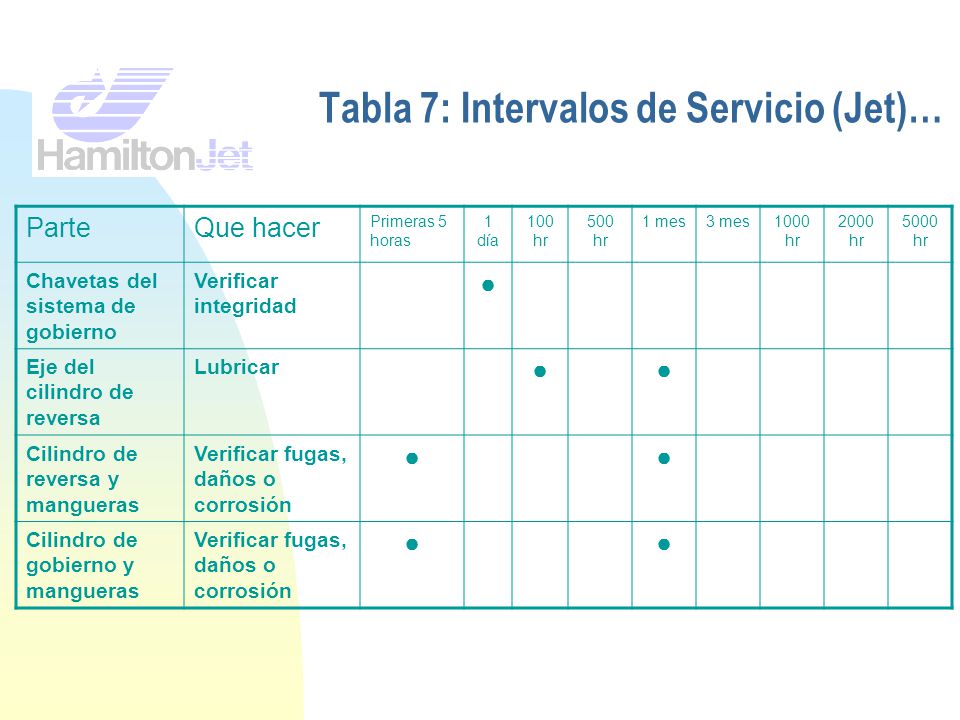

5 Tabla 7: Intervalos de Servicio (Jet)…
Parte Que hacer Primeras 5 horas 1 día 100 hr 500 hr 1 mes 3 mes 1000 hr 2000 hr 5000 hr Chavetas del sistema de gobierno Verificar integridad ● Eje del cilindro de reversa Lubricar Cilindro de reversa y mangueras Verificar fugas, daños o corrosión Cilindro de gobierno y mangueras Verificar fugas, daños o corrosión

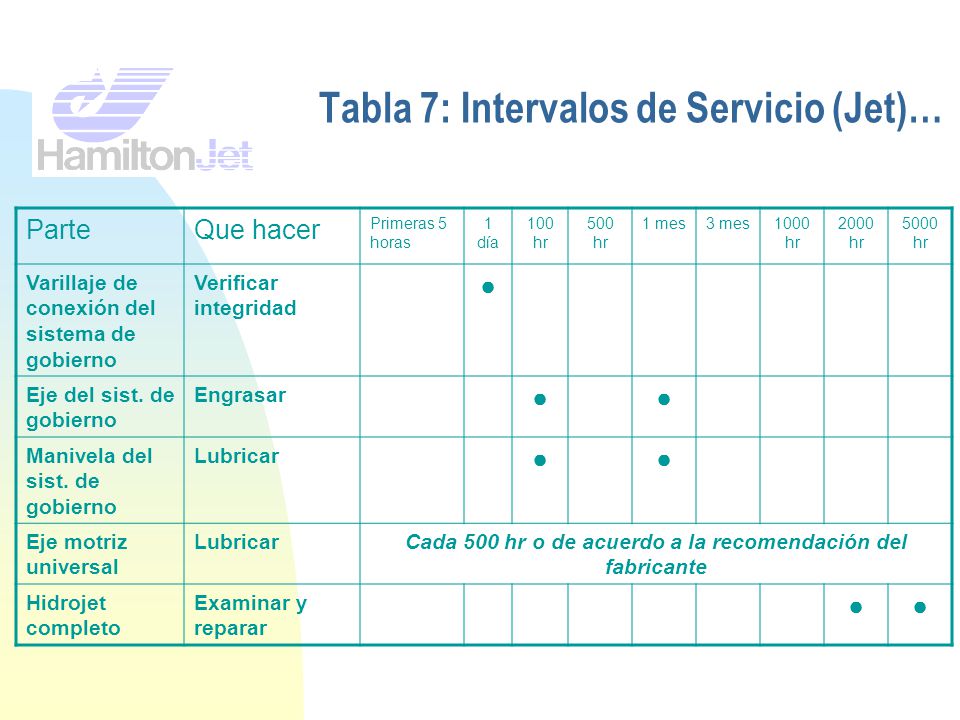

6 Tabla 7: Intervalos de Servicio (Jet)…
Parte Que hacer Primeras 5 horas 1 día 100 hr 500 hr 1 mes 3 mes 1000 hr 2000 hr 5000 hr Varillaje de conexión del sistema de gobierno Verificar integridad ● Eje del sist. de gobierno Engrasar Manivela del sist. de gobierno Lubricar Eje motriz universal Cada 500 hr o de acuerdo a la recomendación del fabricante Hidrojet completo Examinar y reparar

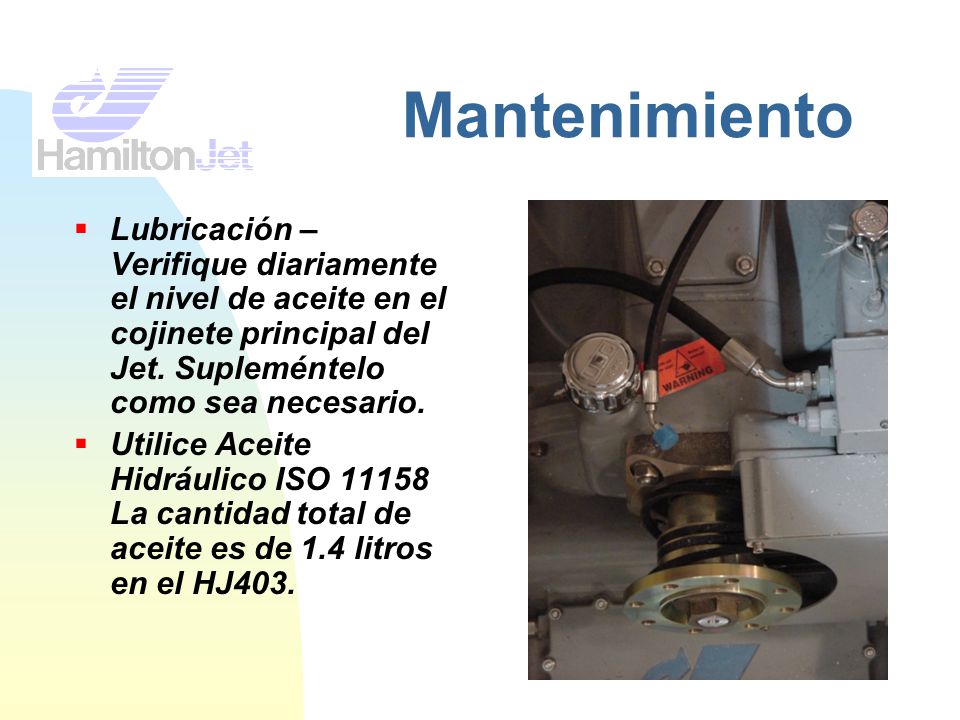

7 Mantenimiento Lubricación – Verifique diariamente el nivel de aceite en el cojinete principal del Jet. Supleméntelo como sea necesario. Utilice Aceite Hidráulico ISO La cantidad total de aceite es de 1.4 litros en el HJ403.

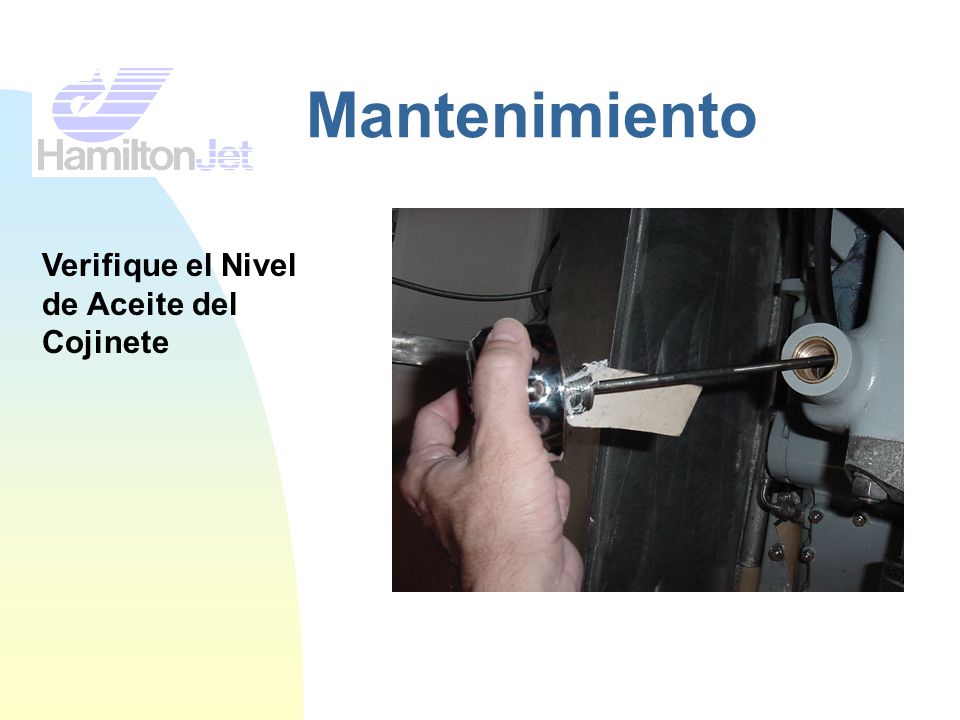

8 Mantenimiento Verifique el Nivel de Aceite del Cojinete

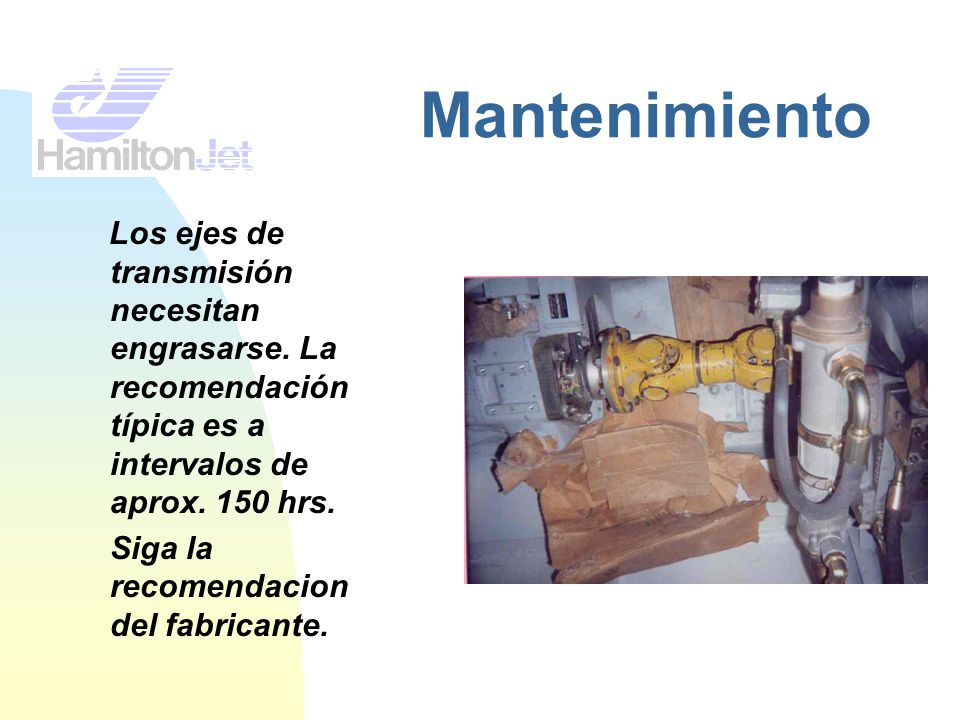

9 Mantenimiento Los ejes de transmisión necesitan engrasarse. La recomendación típica es a intervalos de aprox. 150 hrs. Siga la recomendaciondel fabricante.

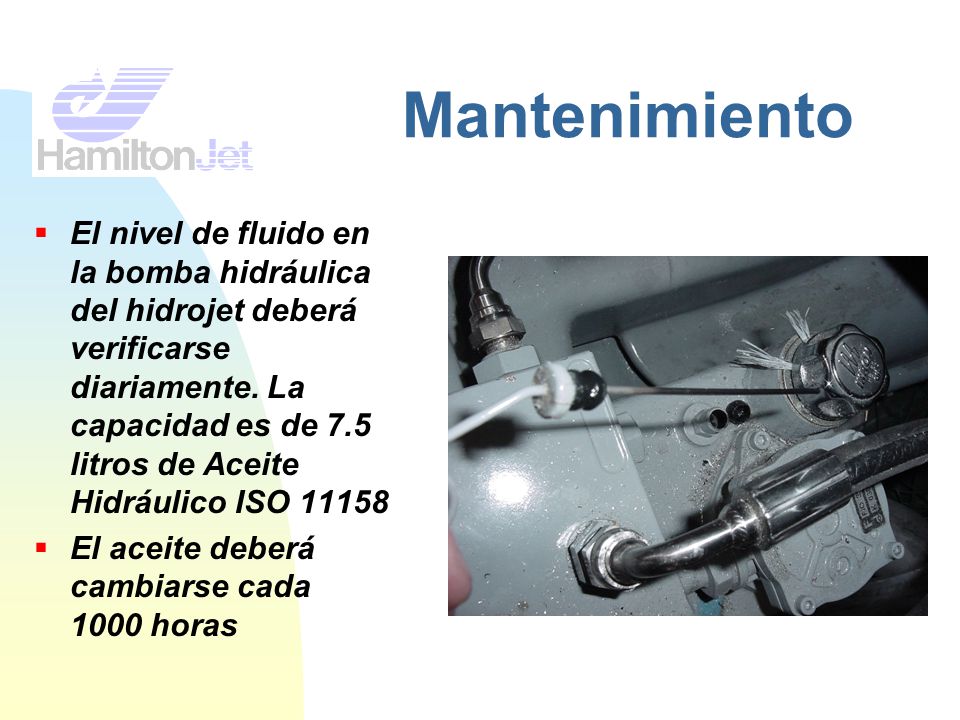

10 Mantenimiento El nivel de fluido en la bomba hidráulica del hidrojet deberá verificarse diariamente. La capacidad es de 7.5 litros de Aceite Hidráulico ISO 11158 El aceite deberá cambiarse cada horas

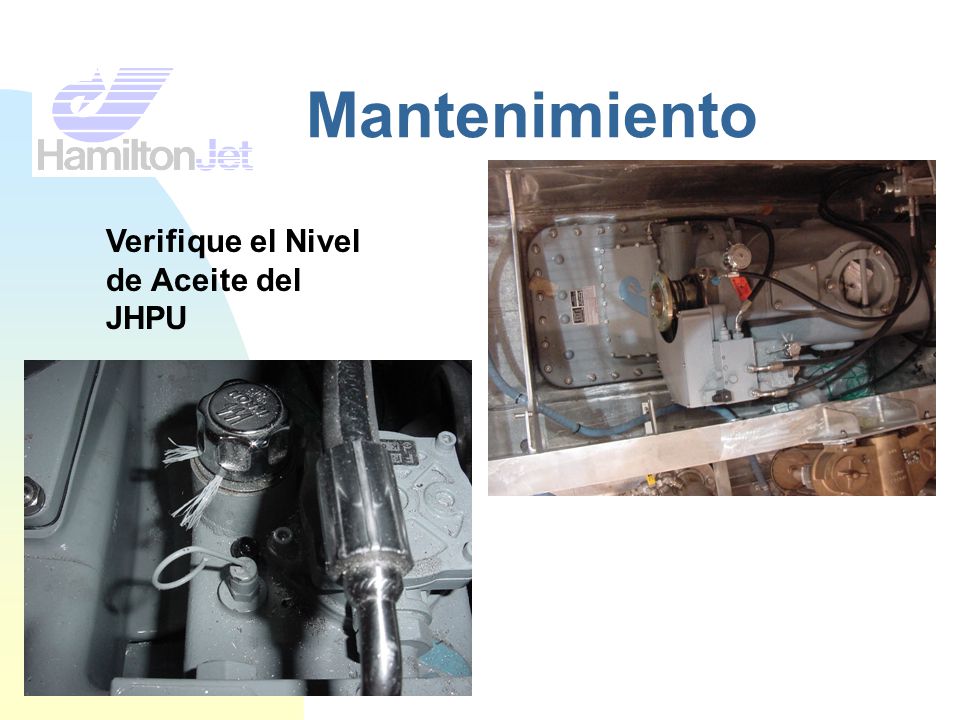

11 Mantenimiento Verifique el Nivel de Aceite del JHPU

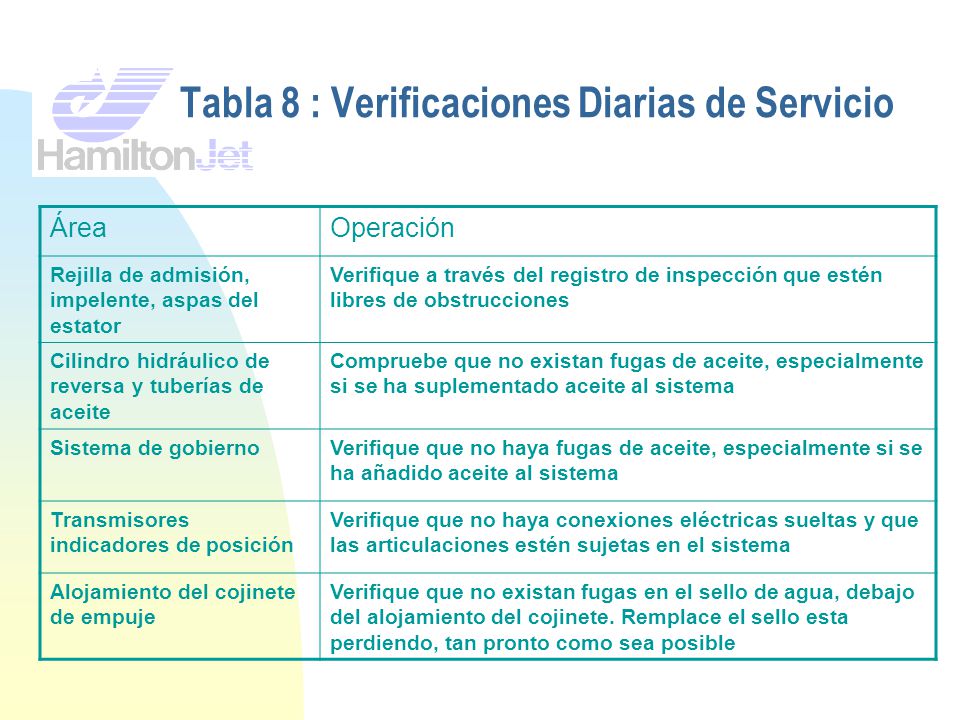

12 Tabla 8 : Verificaciones Diarias de Servicio
Área Operación Rejilla de admisión, impelente, aspas del estator Verifique a través del registro de inspección que estén libres de obstrucciones Cilindro hidráulico de reversa y tuberías de aceite Compruebe que no existan fugas de aceite, especialmente si se ha suplementado aceite al sistema Sistema de gobierno Verifique que no haya fugas de aceite, especialmente si se ha añadido aceite al sistema Transmisores indicadores de posición Verifique que no haya conexiones eléctricas sueltas y que las articulaciones estén sujetas en el sistema Alojamiento del cojinete de empuje Verifique que no existan fugas en el sello de agua, debajo del alojamiento del cojinete. Remplace el sello esta perdiendo, tan pronto como sea posible

13 Mantenimiento Deberá hacerse, regularmente, una inspección visual de todos los sistemas, para asegurar que estén funcionando adecuadamente. Verifique la: Integridad del Sistema de Gobierno, Ajuste de las Bandas, Movimiento del Deflector de Reversa, Tensión de la Banda de la Bomba Hidráulica, Fugas de Agua en el Cojinete Principal y Espejo.

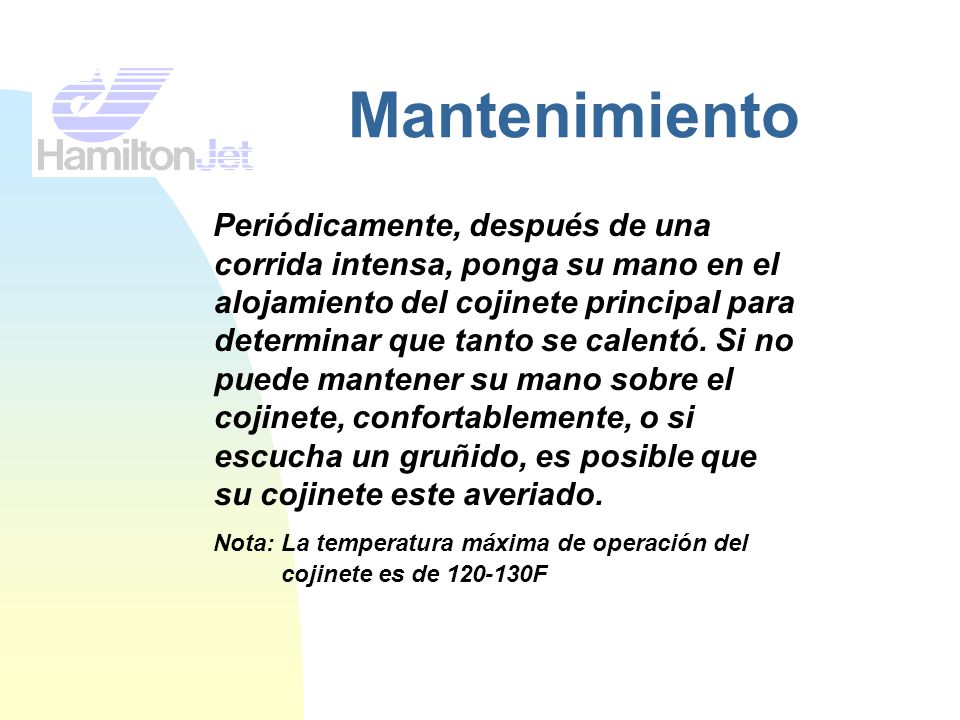

14 Mantenimiento Periódicamente, después de una corrida intensa, ponga su mano en el alojamiento del cojinete principal para determinar que tanto se calentó. Si no puede mantener su mano sobre el cojinete, confortablemente, o si escucha un gruñido, es posible que su cojinete este averiado. Nota: La temperatura máxima de operación del cojinete es de F

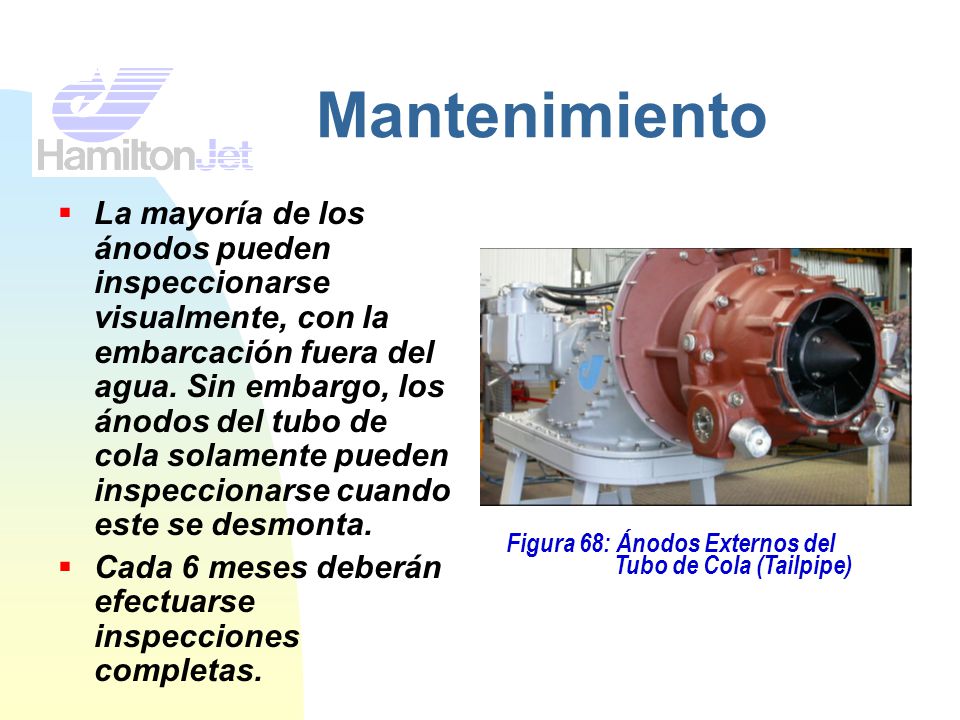

15 Mantenimiento La mayoría de los ánodos pueden inspeccionarse visualmente, con la embarcación fuera del agua. Sin embargo, los ánodos del tubo de cola solamente pueden inspeccionarse cuando este se desmonta. Cada 6 meses deberán efectuarse inspecciones completas. Figura 68: Ánodos Externos del Tubo de Cola (Tailpipe)

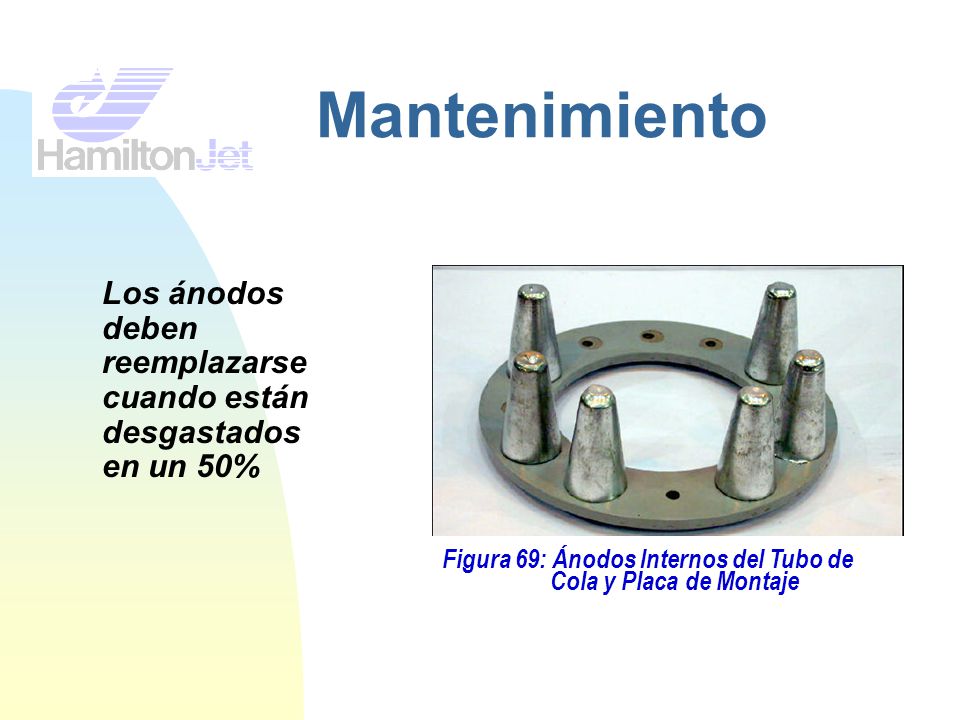

16 Mantenimiento Los ánodos deben reemplazarse cuando están desgastados en un 50% Figura 69: Ánodos Internos del Tubo de Cola y Placa de Montaje

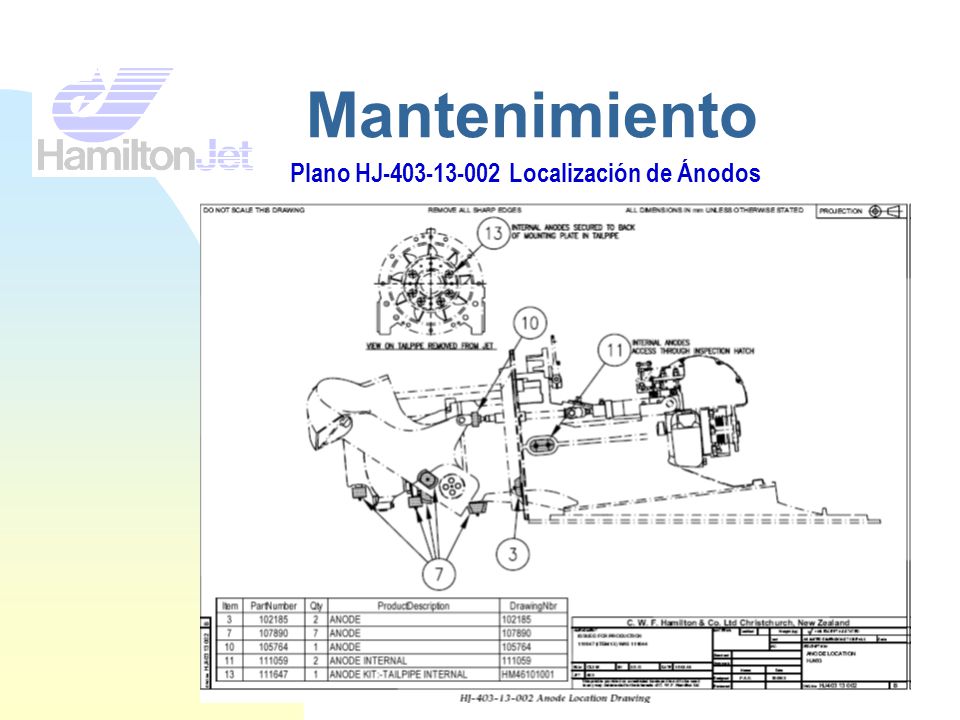

17 Mantenimiento Plano HJ Localización de Ánodos

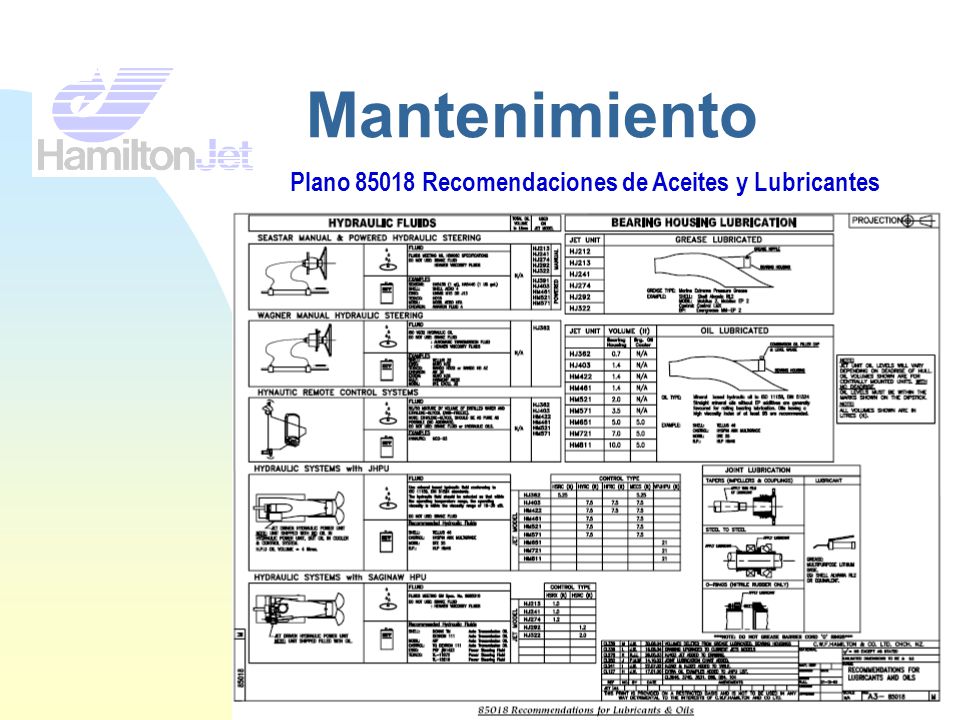

18 Mantenimiento Plano Recomendaciones de Aceites y Lubricantes
