1 DmSTM-1 Multiplexador SDH de Nueva Generación Configuraciones Básicas

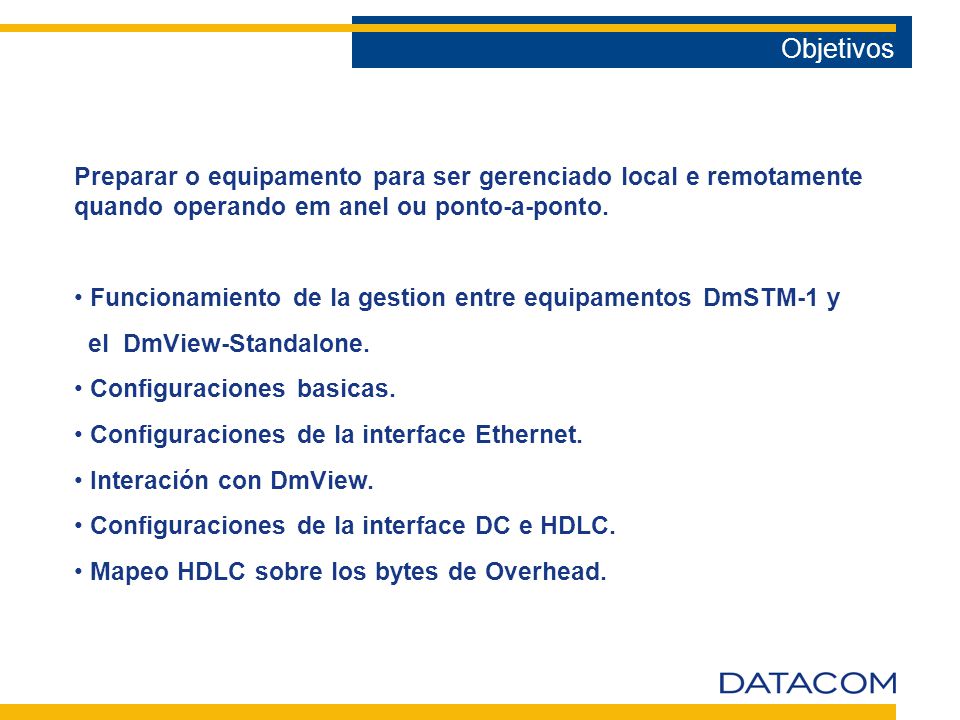

2 Objetivos Preparar o equipamento para ser gerenciado local e remotamente quando operando em anel ou ponto-a-ponto. Funcionamiento de la gestion entre equipamentos DmSTM-1 y el DmView-Standalone. Configuraciones basicas. Configuraciones de la interface Ethernet. Interación con DmView. Configuraciones de la interface DC e HDLC. Mapeo HDLC sobre los bytes de Overhead.

3 Fundamentos de la Gestión

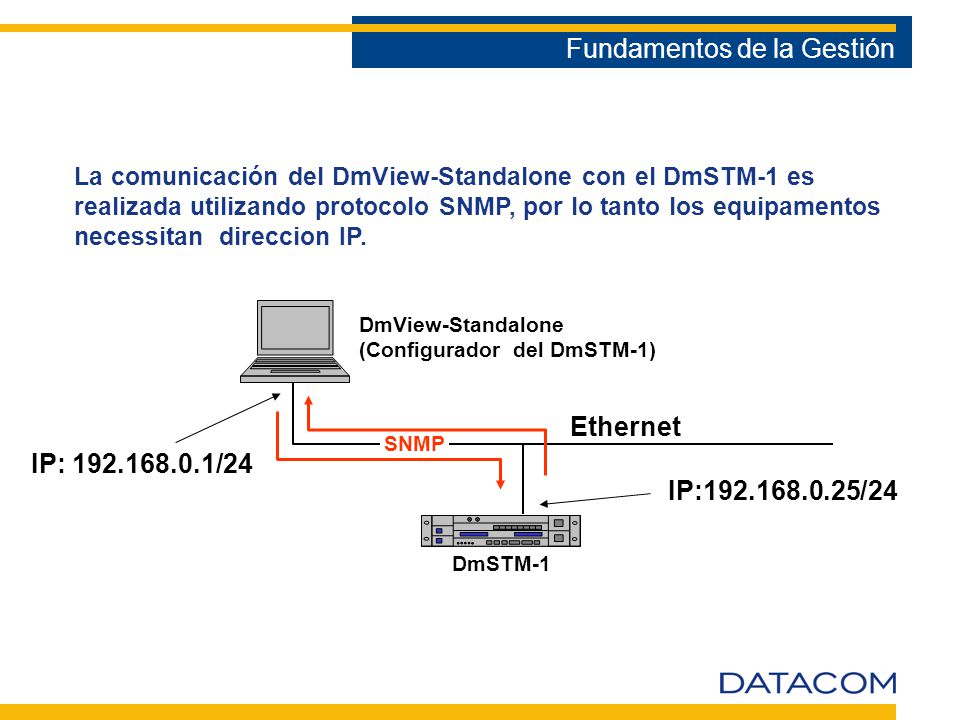

La comunicación del DmView-Standalone con el DmSTM-1 es realizada utilizando protocolo SNMP, por lo tanto los equipamentos necessitan direccion IP. DmView-Standalone (Configurador del DmSTM-1) Ethernet SNMP IP: /24 IP: /24 DmSTM-1

4 Fundamentos de la Gestión

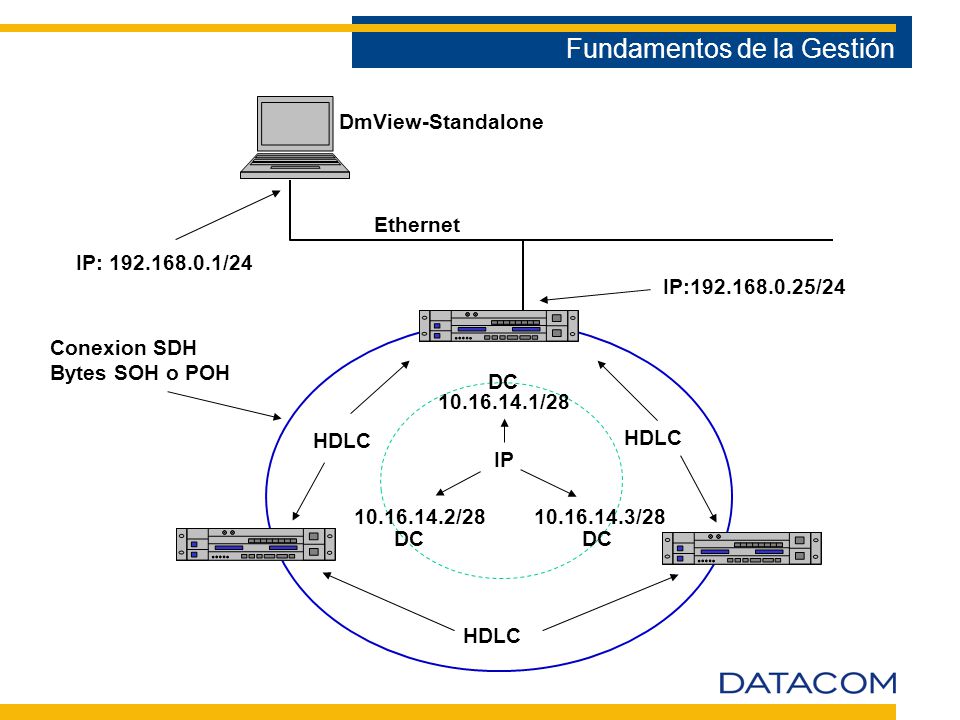

DmView-Standalone Ethernet IP: /24 IP: /24 Conexion SDH Bytes SOH o POH DC /28 HDLC HDLC IP /28 /28 DC DC HDLC

5 Configuraciones Básicas

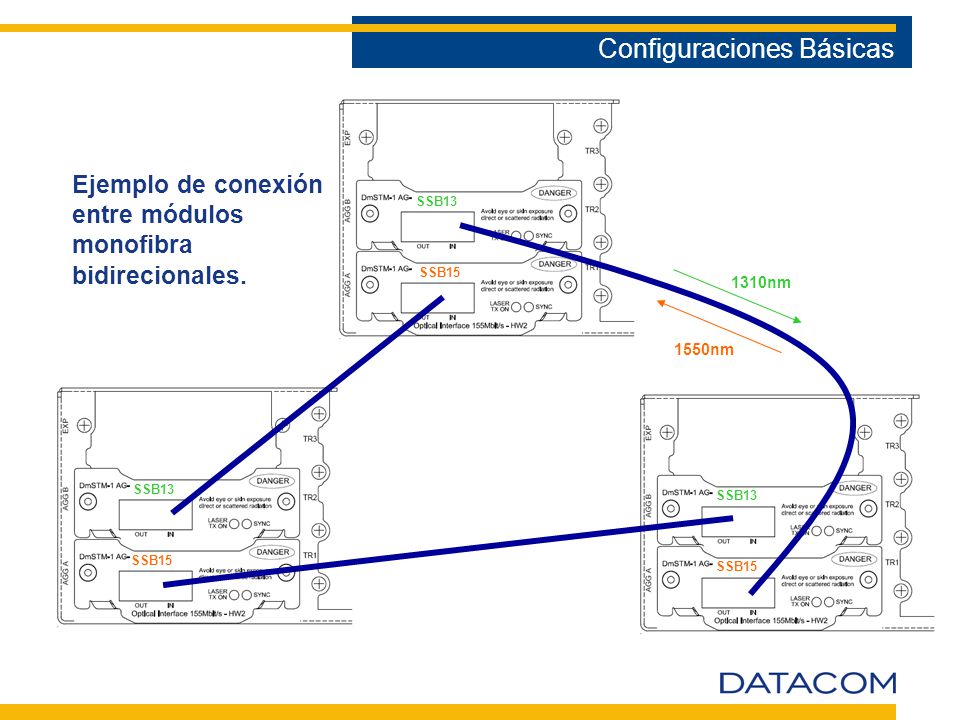

Ejemplo de conexión entre módulos monofibra bidirecionales. SSB13 SSB15 1310nm 1550nm SSB13 SSB13 SSB15 SSB15

6 Configuraciones Básicas

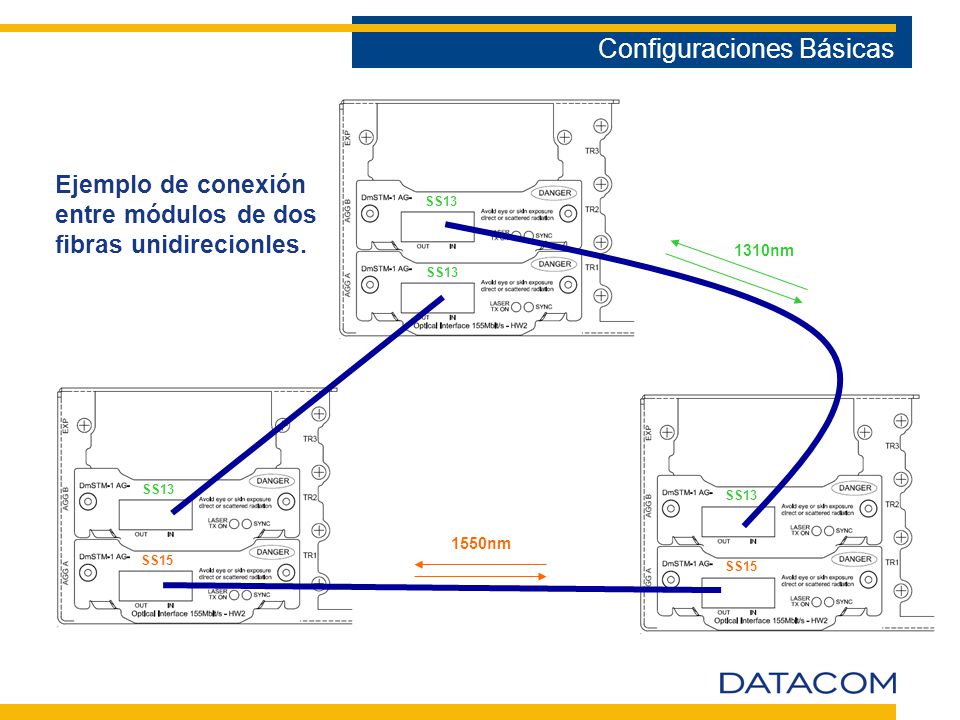

Ejemplo de conexión entre módulos de dos fibras unidirecionles. SS13 1310nm SS13 SS13 SS13 1550nm SS15 SS15

7 Configuraciones Básicas

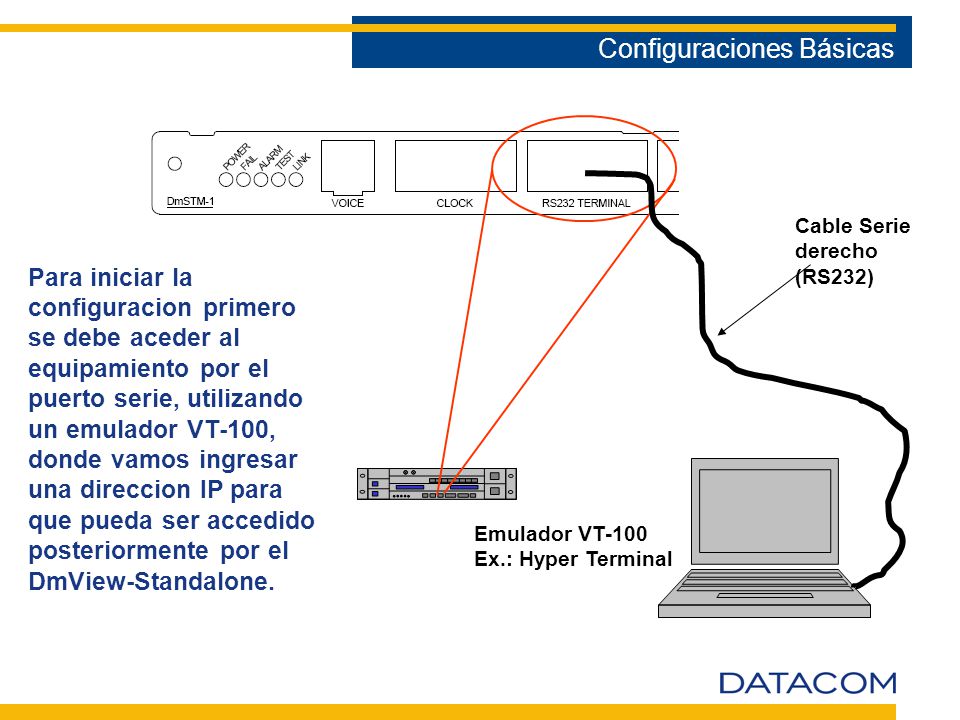

Cable Serie derecho (RS232) Para iniciar la configuracion primero se debe aceder al equipamiento por el puerto serie, utilizando un emulador VT-100, donde vamos ingresar una direccion IP para que pueda ser accedido posteriormente por el DmView-Standalone. Emulador VT-100 Ex.: Hyper Terminal

8 Configuraciones Básicas

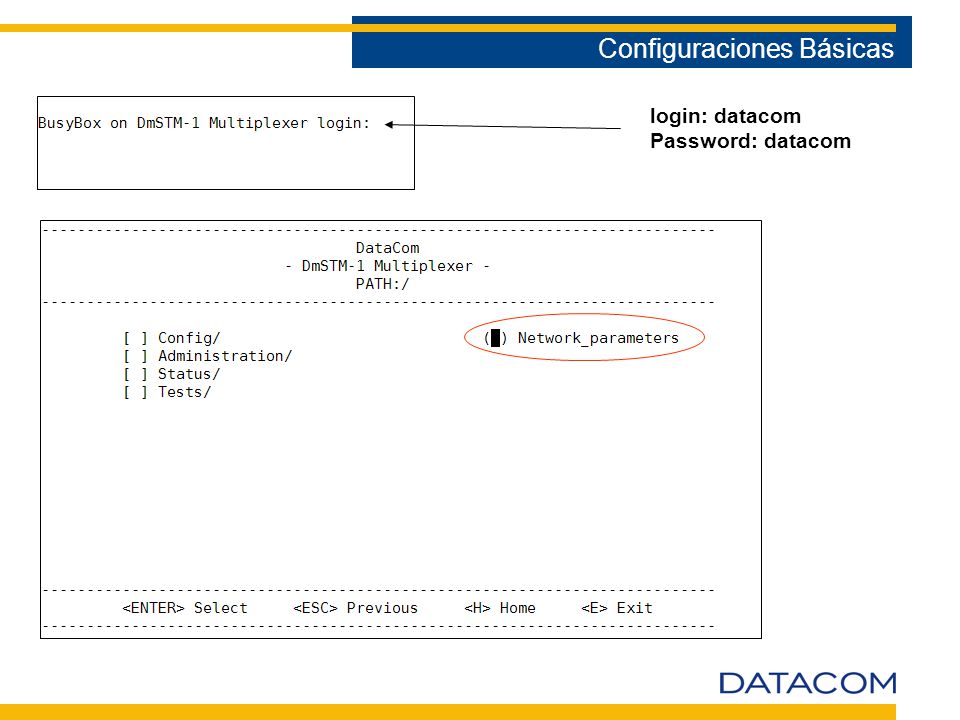

login: datacom Password: datacom

9 Configuración de la Interface Ethernet

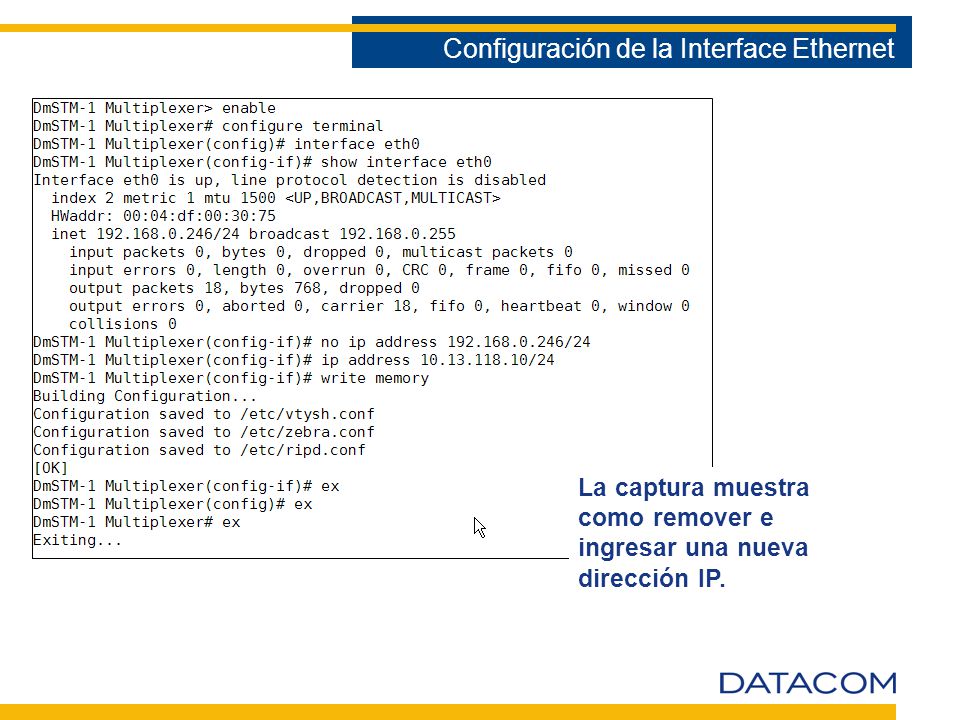

La captura muestra como remover e ingresar una nueva dirección IP.

10 Configurações SNMP 1 4 2 3 Comunidades SNMP

11 Configuración de la Interface Ethernet

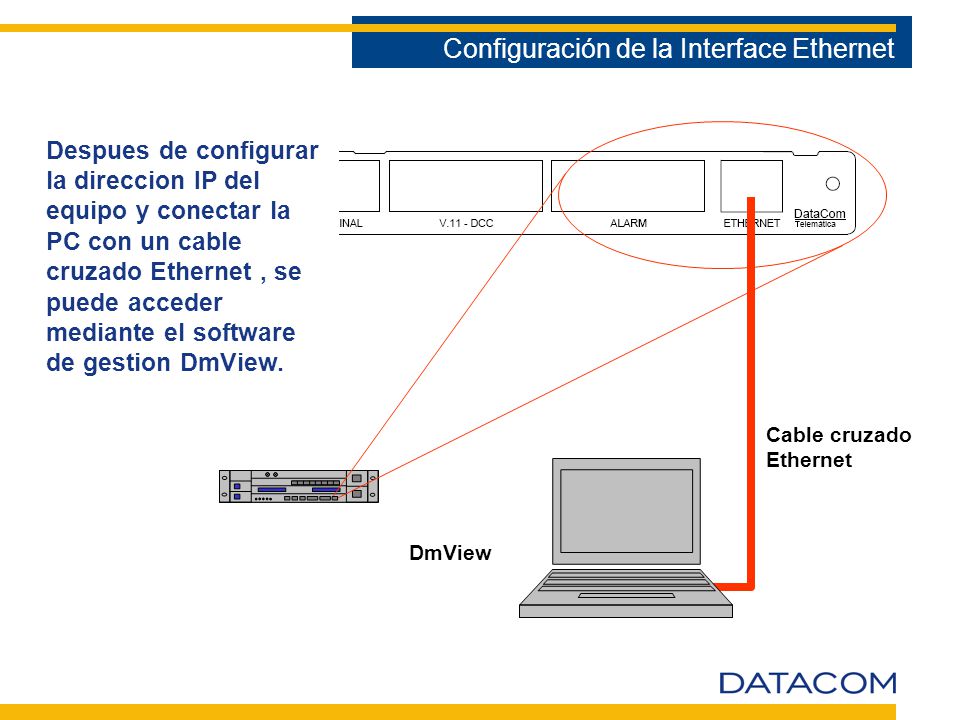

Despues de configurar la direccion IP del equipo y conectar la PC con un cable cruzado Ethernet , se puede acceder mediante el software de gestion DmView. Cable cruzado Ethernet DmView

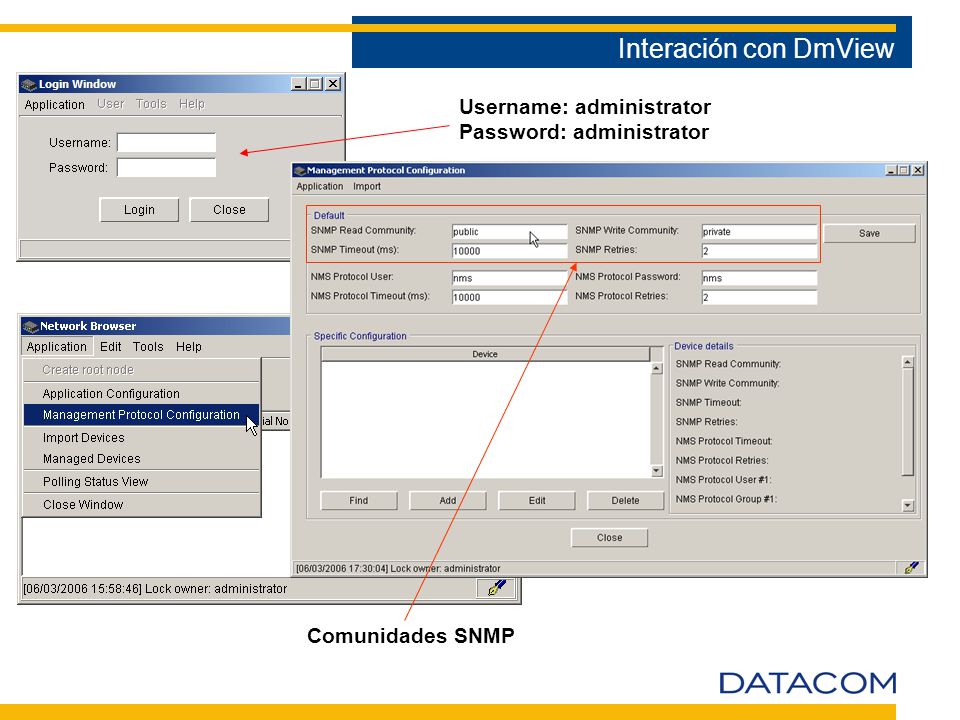

12 Interación con DmView Username: administrator Password: administrator
Comunidades SNMP

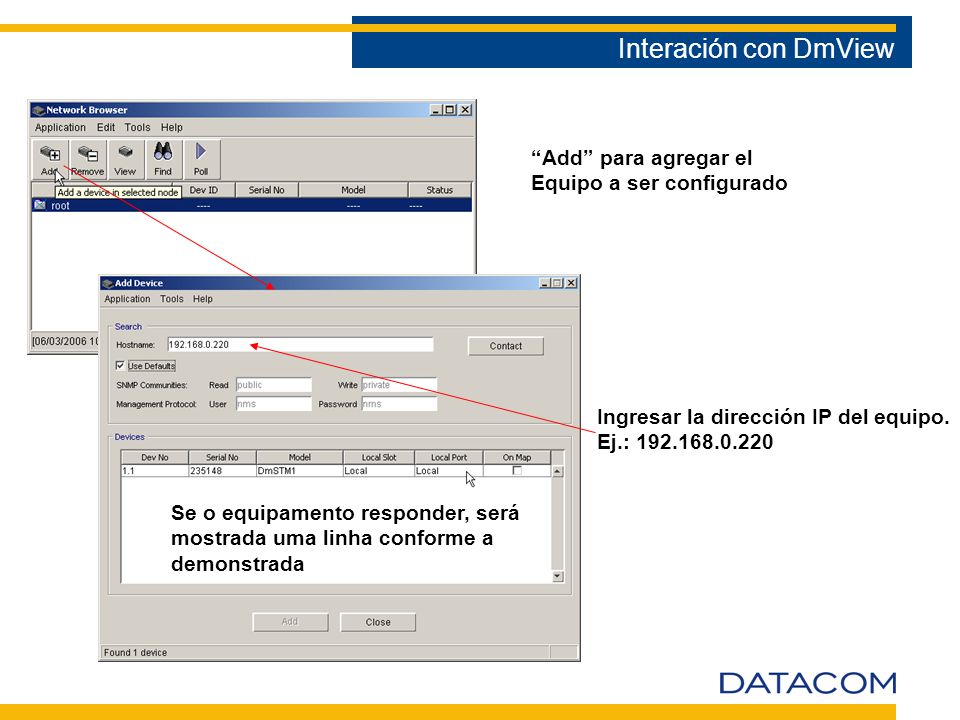

13 Interación con DmView “Add” para agregar el Equipo a ser configurado
Ingresar la dirección IP del equipo. Ej.: Se o equipamento responder, será mostrada uma linha conforme a demonstrada

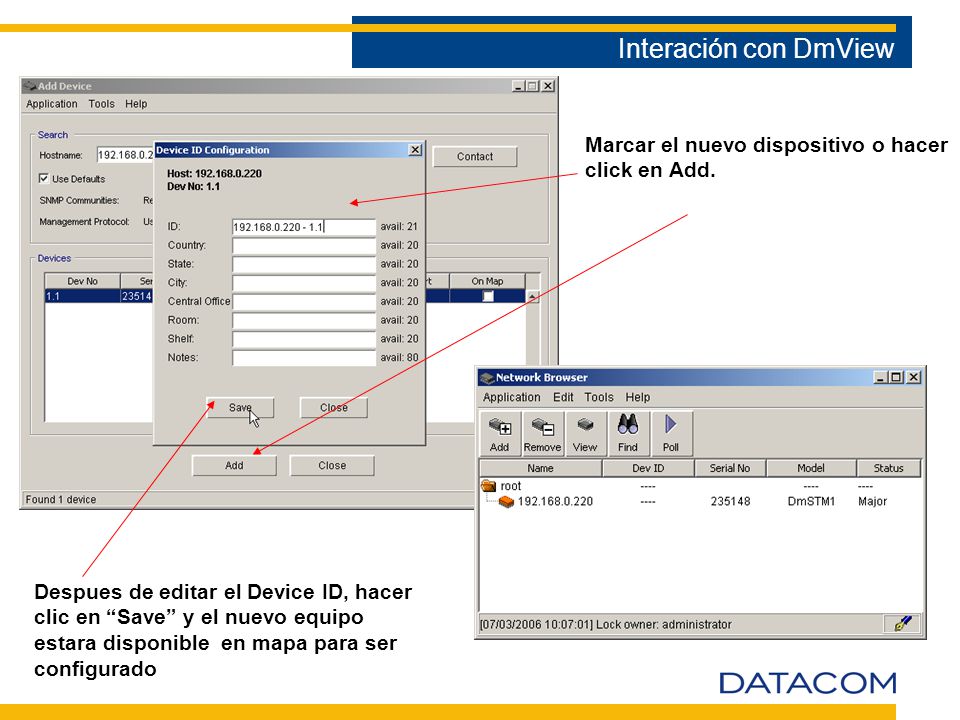

14 Interación con DmView Marcar el nuevo dispositivo o hacer
click en Add. Despues de editar el Device ID, hacer clic en “Save” y el nuevo equipo estara disponible en mapa para ser configurado

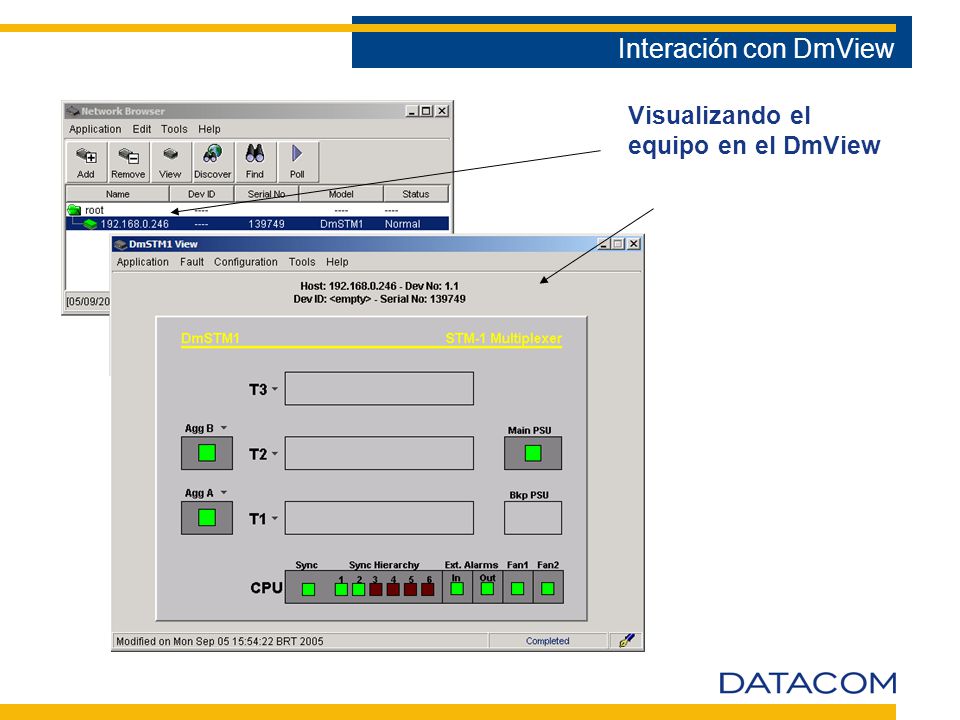

15 Interación con DmView Visualizando el equipo en el DmView

16 Configuración de la Interface DC y HDLC

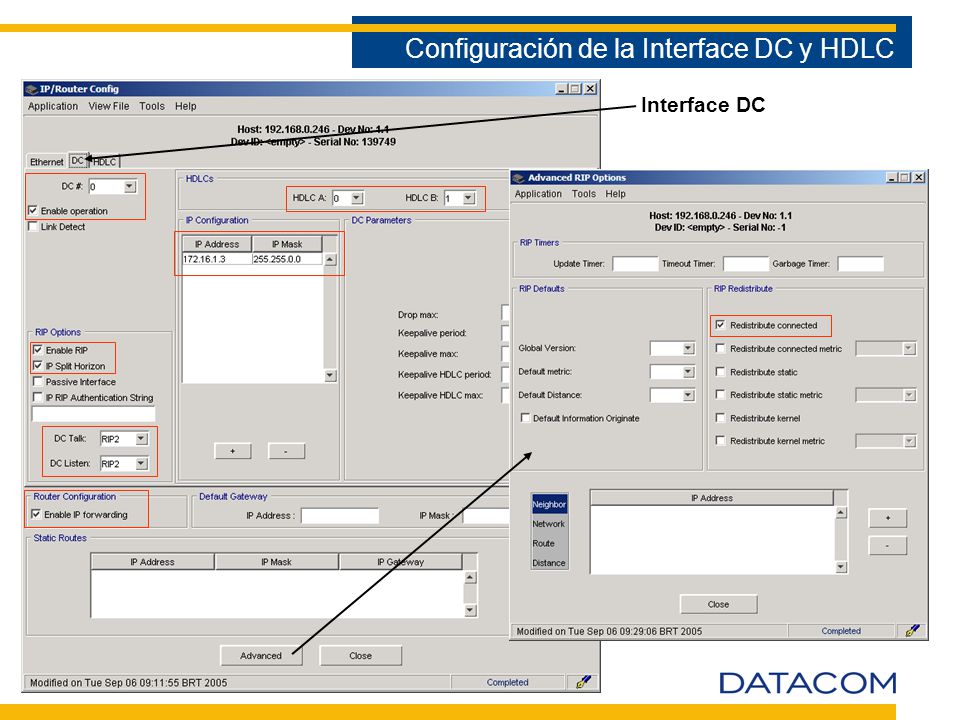

Configuración de las Interfaces DC y HDLC

17 Configuración de la Interface DC y HDLC
Configurações das Interfaces DC e HDLC

18 Mapeando el HDLC en los Bytes de Overhead

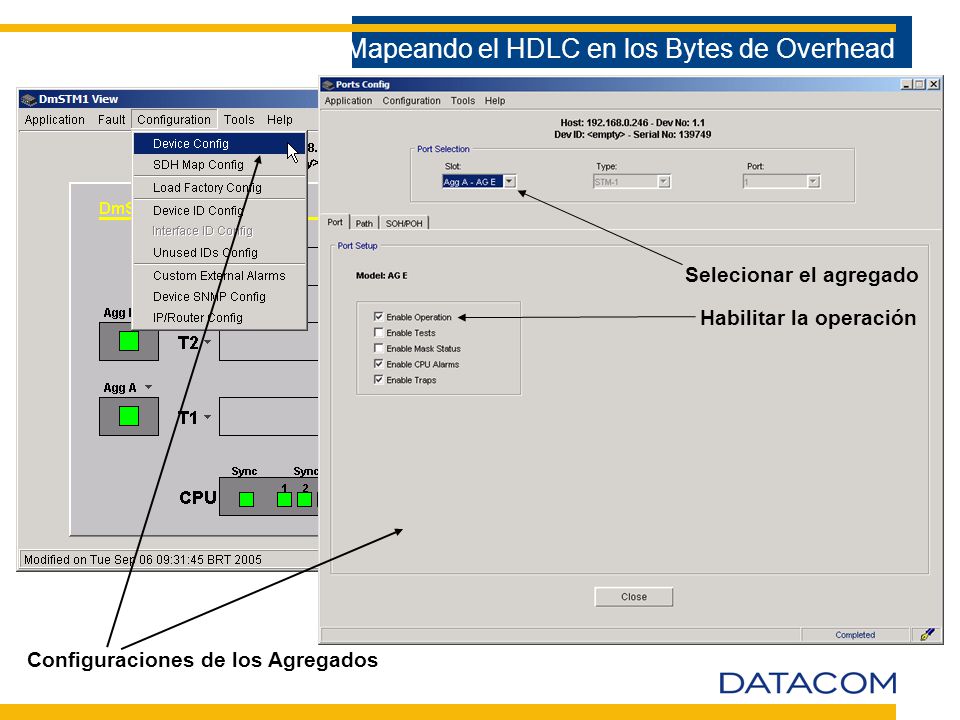

Interface DC Selecionar el agregado Habilitar la operación Configuraciones de los Agregados

19 Mapeando el HDLC en los Bytes de Overhead

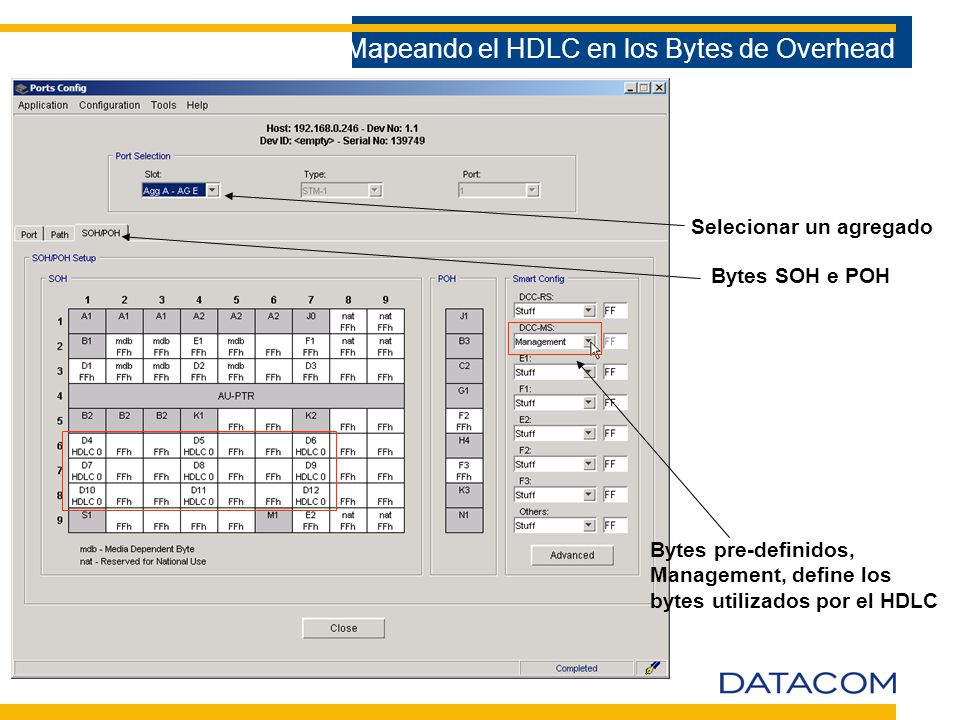

Selecionar un agregado Bytes SOH e POH Bytes pre-definidos, Management, define los bytes utilizados por el HDLC

20 Mapeando el HDLC en los Bytes de Overhead

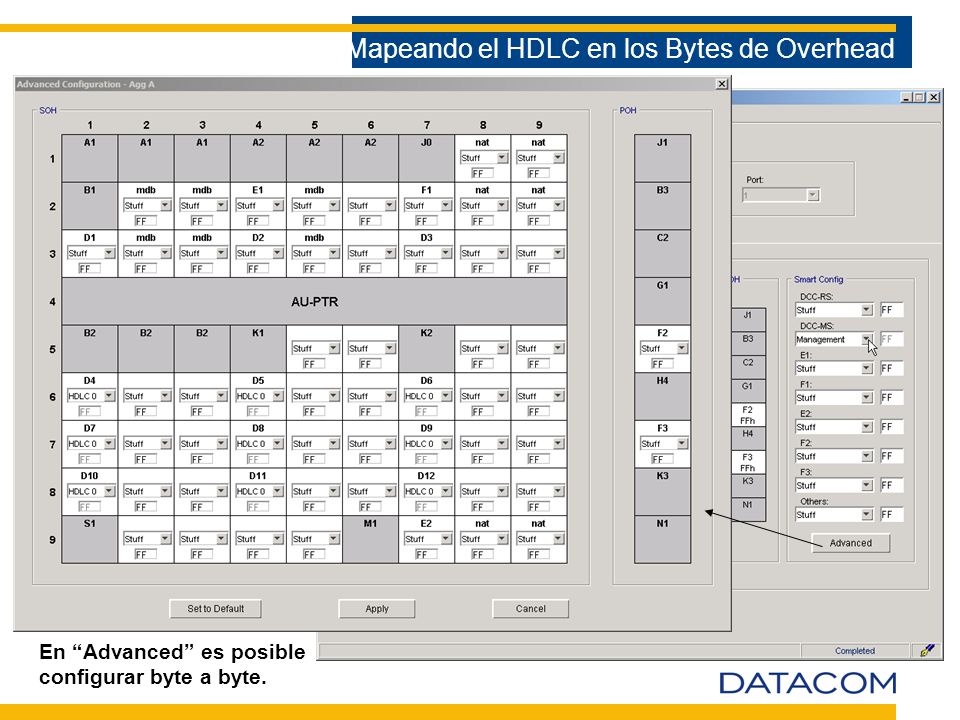

Seleciona o agregado Bytes SOH e POH En “Advanced” es posible configurar byte a byte.

21 Activando Configuraciones

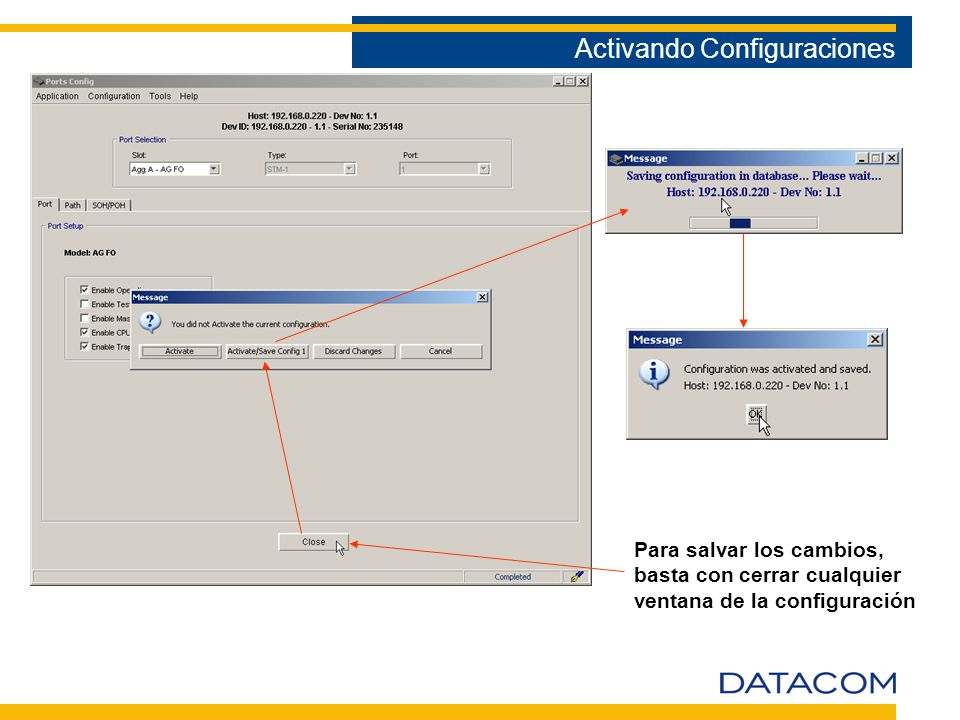

Para salvar los cambios, basta con cerrar cualquier ventana de la configuración

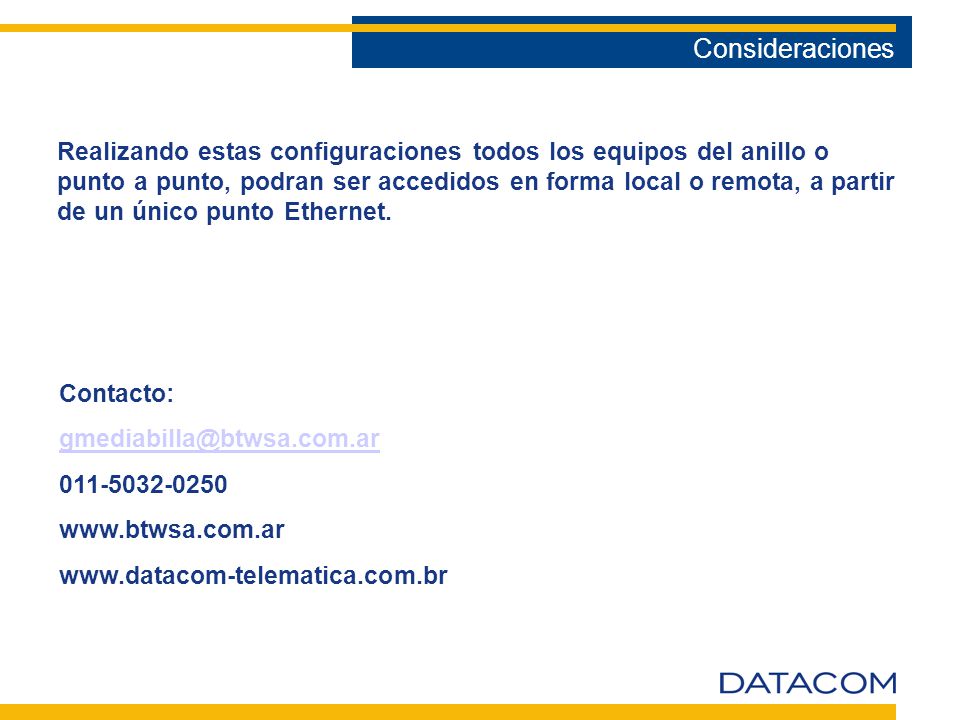

22 Consideraciones Realizando estas configuraciones todos los equipos del anillo o punto a punto, podran ser accedidos en forma local o remota, a partir de un único punto Ethernet. Contacto:
