1 VENTILACIÓN VENTICHAPE Presentación del producto

2 Empezamos con unos ejemplos prácticos de ventilación dómestica Ventichape

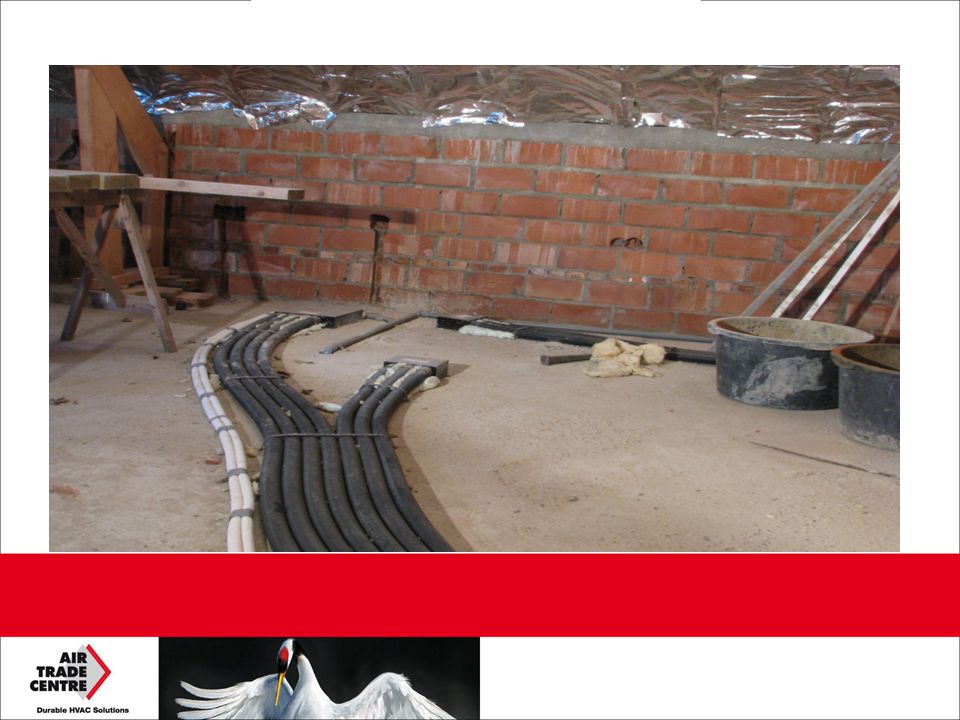

3

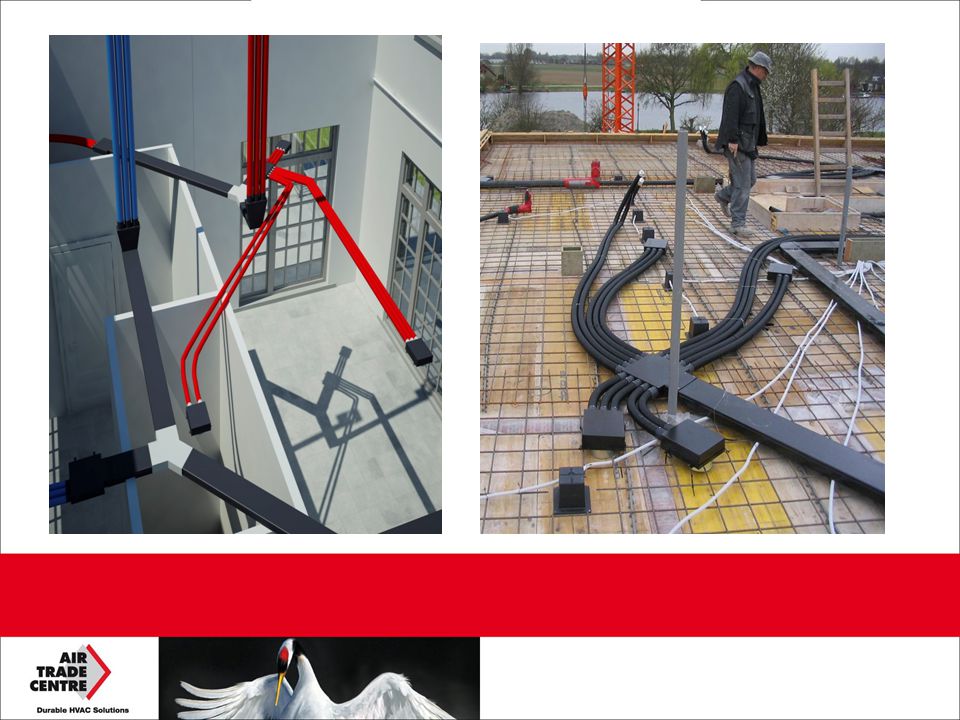

4

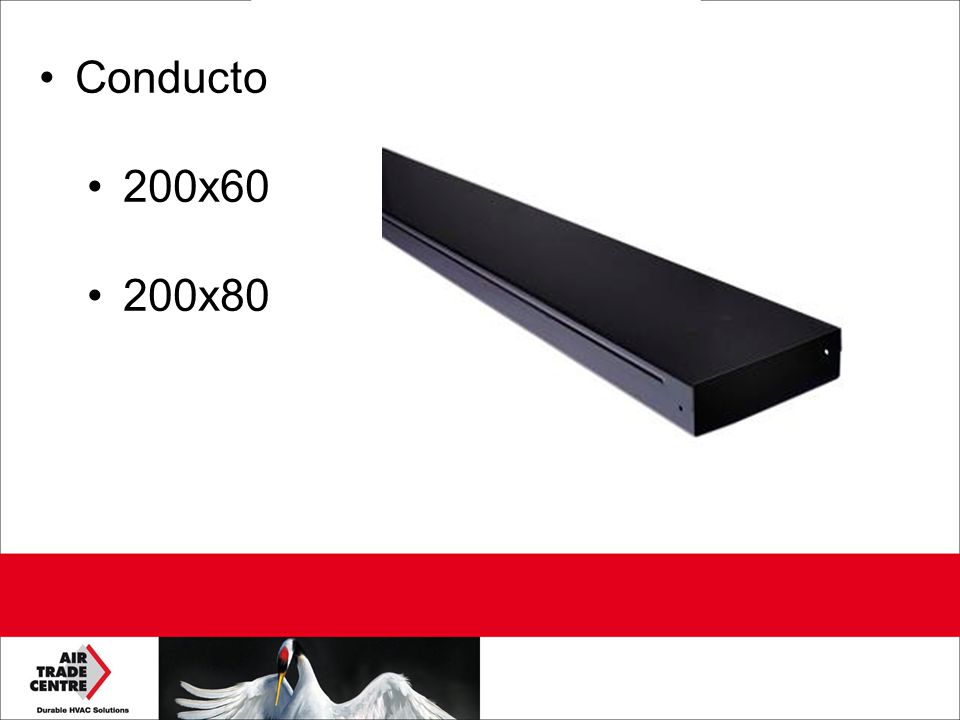

5 Conducto 200x60 200x80

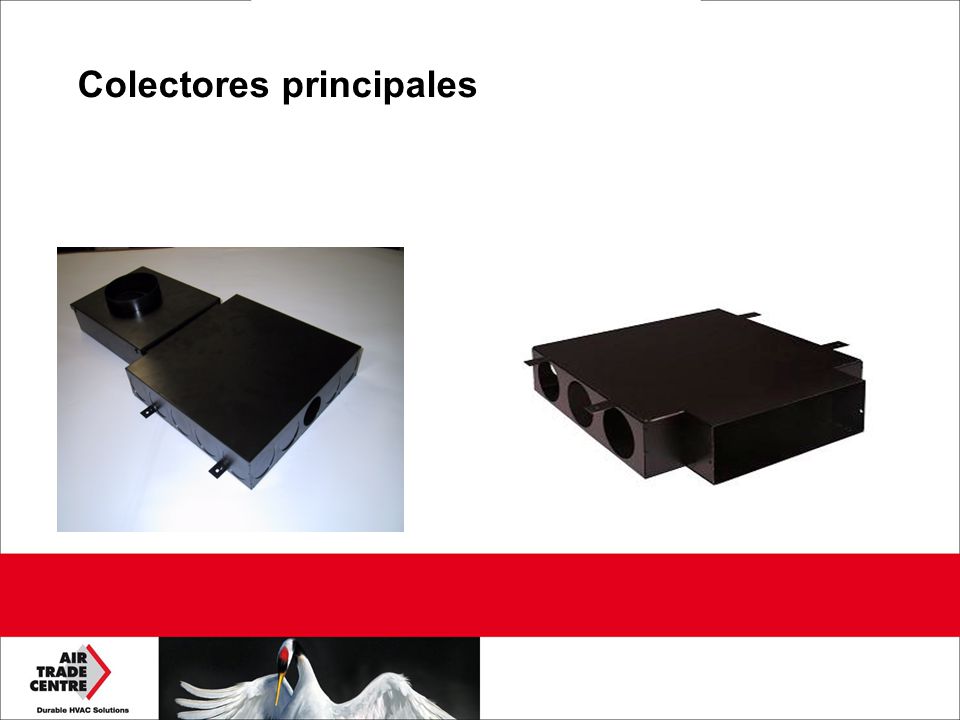

6 Colectores principales

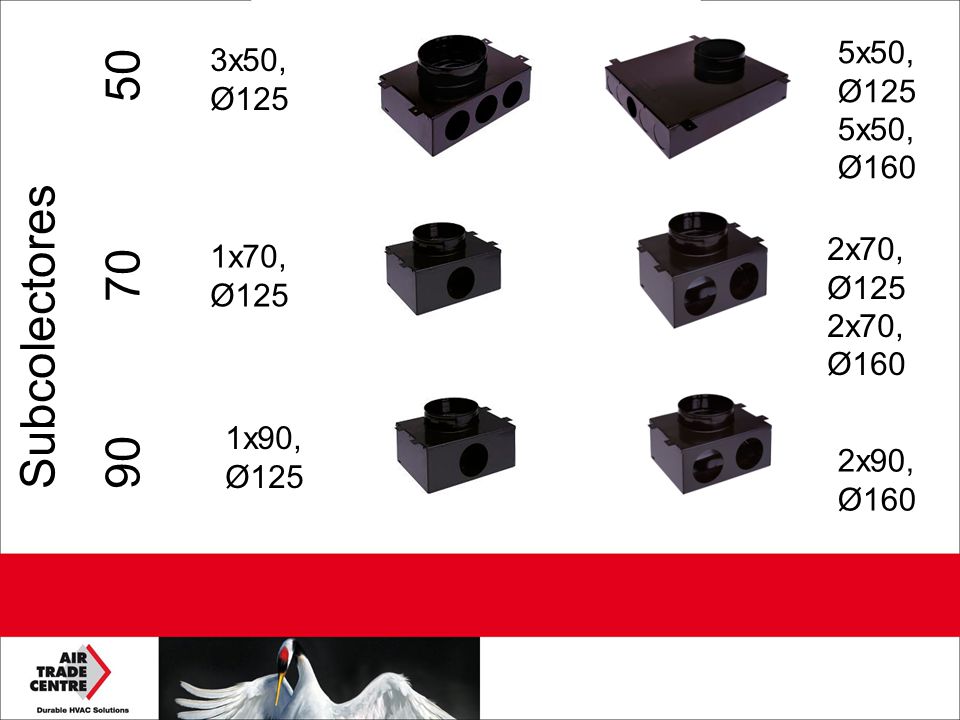

7 Subcolectores 90 70 50 3x50, Ø125 5x50, Ø125 5x50, Ø160 1x70, Ø125 2x70, Ø125 2x70, Ø160 1x90, Ø125 2x90, Ø160

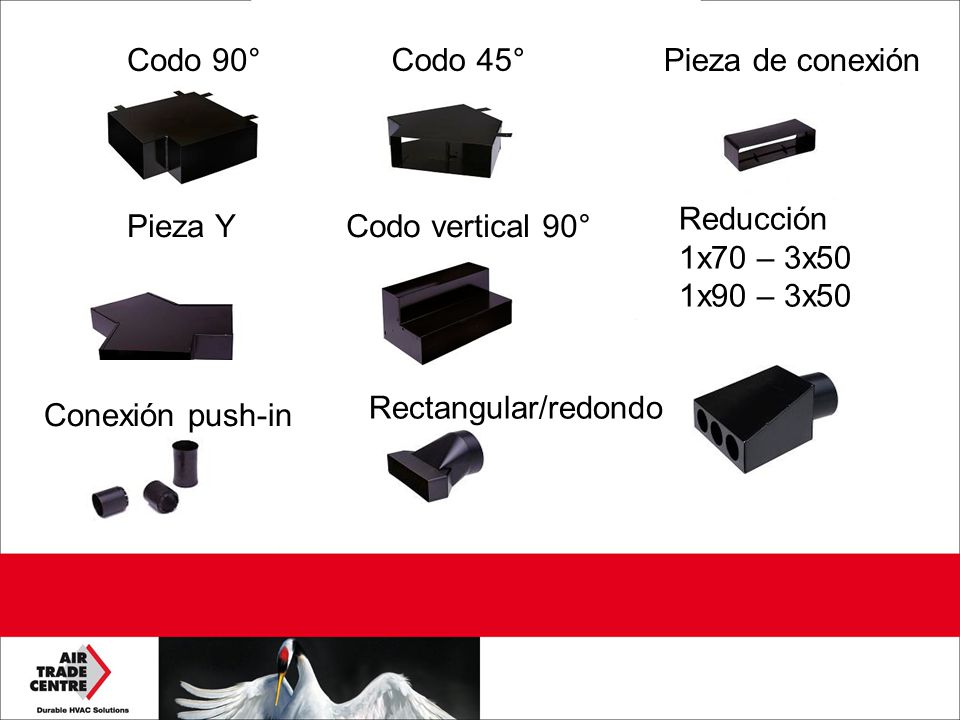

8 Codo 90° Codo 45° Pieza YCodo vertical 90° Pieza de conexión Conexión push-in Rectangular/redondo Reducción 1x70 – 3x50 1x90 – 3x50

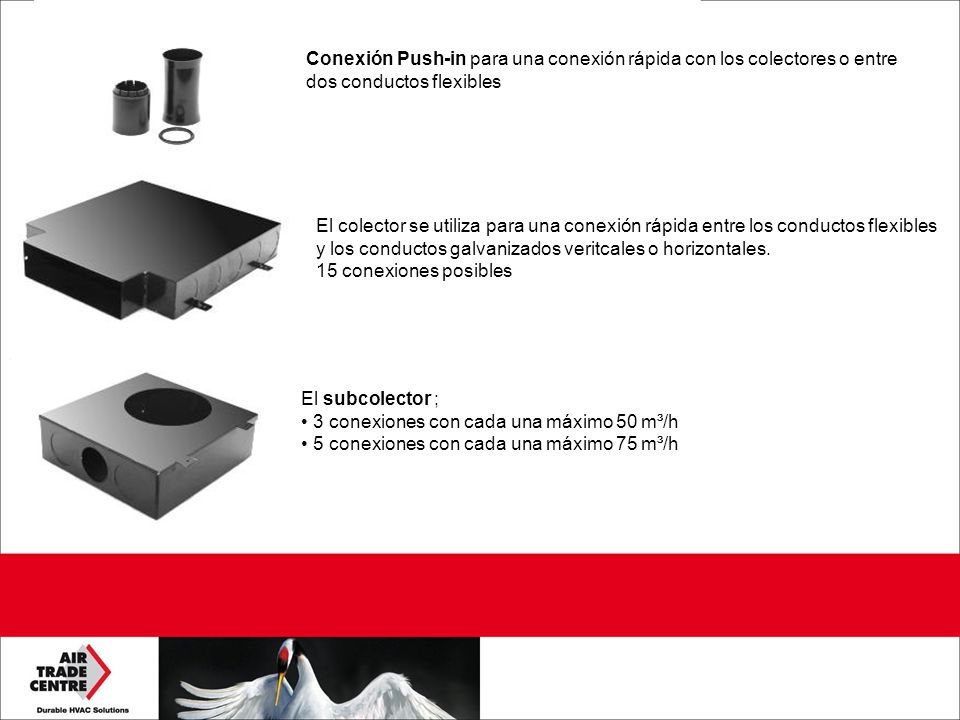

9 Conexión Push-in para una conexión rápida con los colectores o entre dos conductos flexibles El colector se utiliza para una conexión rápida entre los conductos flexibles y los conductos galvanizados veritcales o horizontales. 15 conexiones posibles El subcolector ; 3 conexiones con cada una máximo 50 m³/h 5 conexiones con cada una máximo 75 m³/h

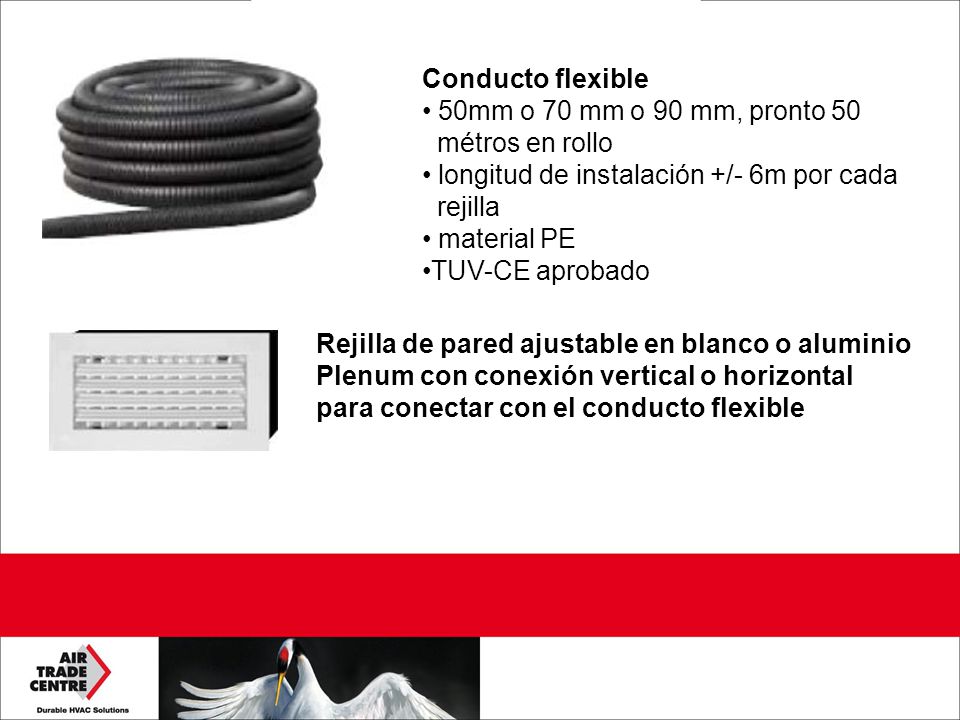

10 Conducto flexible 50mm o 70 mm o 90 mm, pronto 50 métros en rollo longitud de instalación +/- 6m por cada rejilla material PE TUV-CE aprobado Rejilla de pared ajustable en blanco o aluminio Plenum con conexión vertical o horizontal para conectar con el conducto flexible

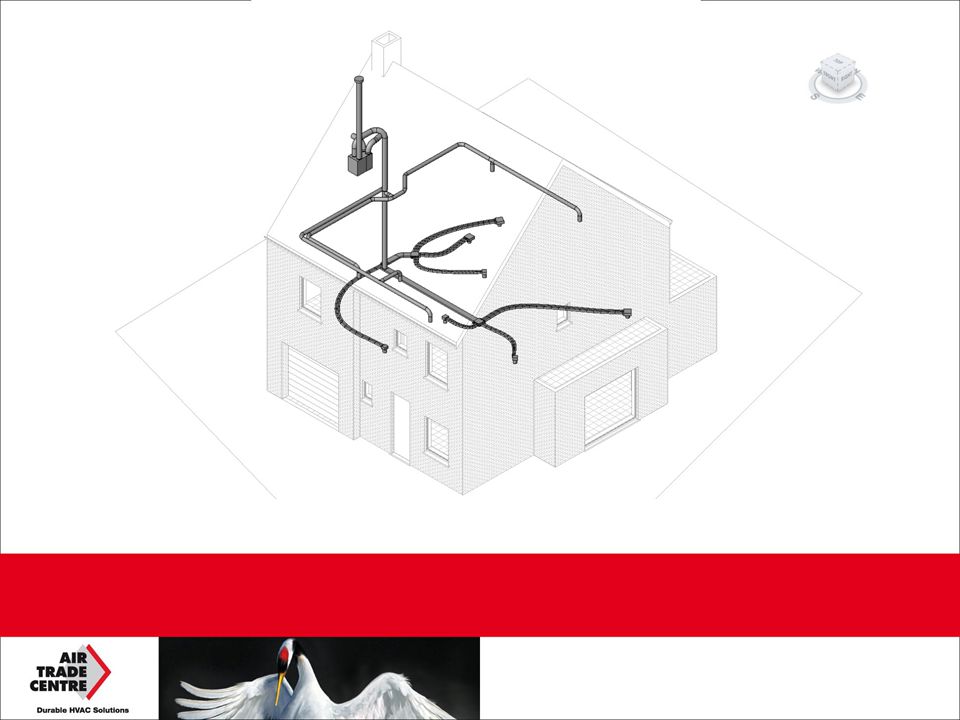

11

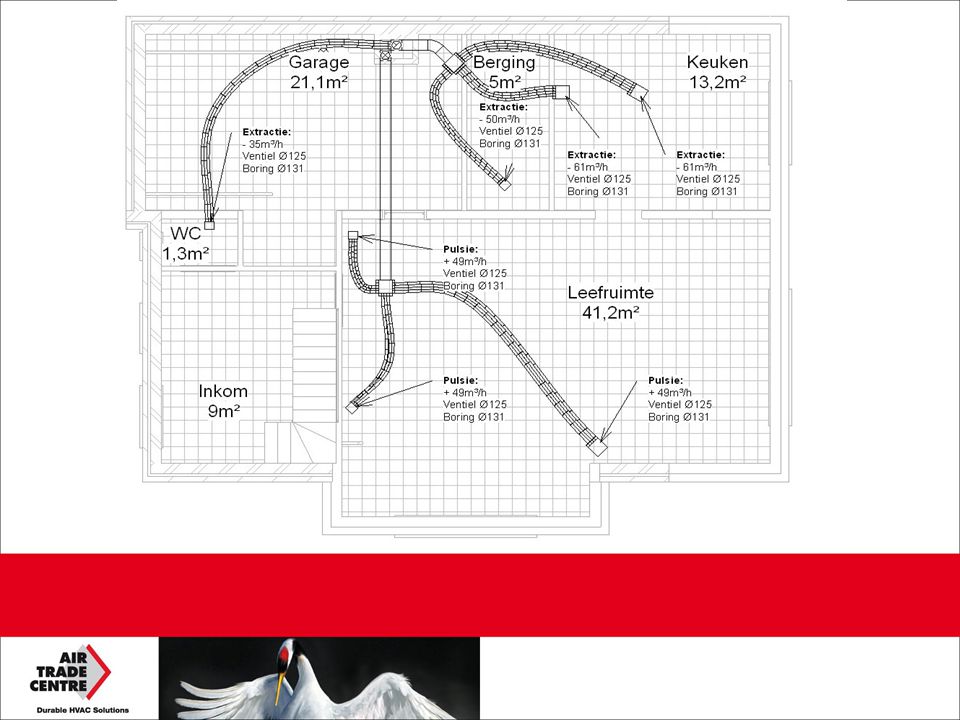

12

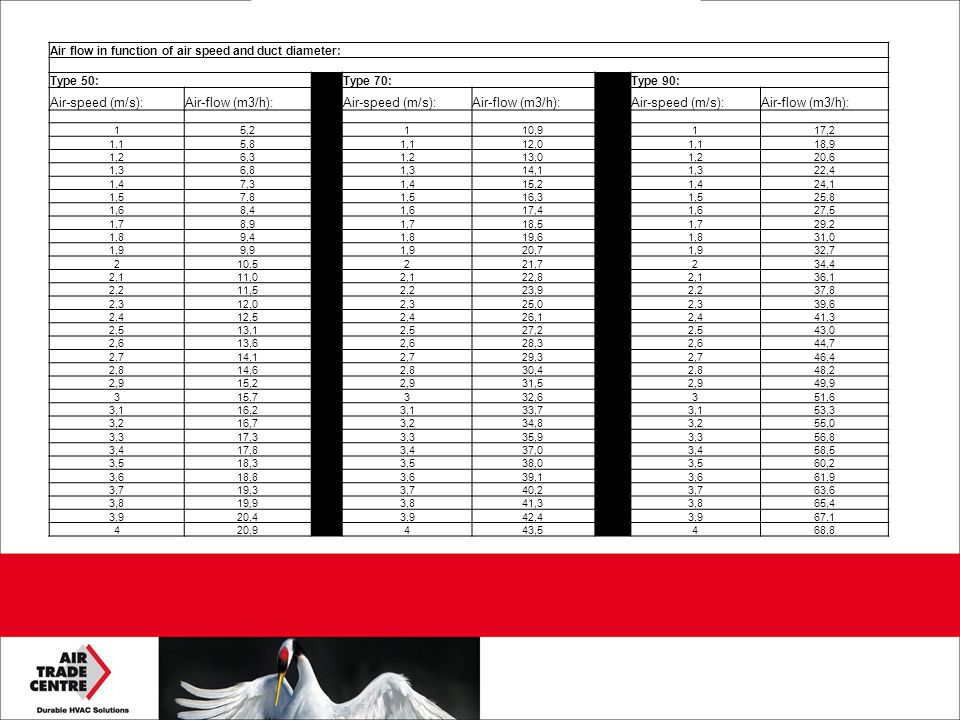

13 Air flow in function of air speed and duct diameter: Type 50: Type 70: Type 90: Air-speed (m/s):Air-flow (m3/h): Air-speed (m/s):Air-flow (m3/h): Air-speed (m/s):Air-flow (m3/h): 15,2 110,9 117,2 1,15,8 1,112,0 1,118,9 1,26,3 1,213,0 1,220,6 1,36,8 1,314,1 1,322,4 1,47,3 1,415,2 1,424,1 1,57,8 1,516,3 1,525,8 1,68,4 1,617,4 1,627,5 1,78,9 1,718,5 1,729,2 1,89,4 1,819,6 1,831,0 1,99,9 1,920,7 1,932,7 210,5 221,7 234,4 2,111,0 2,122,8 2,136,1 2,211,5 2,223,9 2,237,8 2,312,0 2,325,0 2,339,6 2,412,5 2,426,1 2,441,3 2,513,1 2,527,2 2,543,0 2,613,6 2,628,3 2,644,7 2,714,1 2,729,3 2,746,4 2,814,6 2,830,4 2,848,2 2,915,2 2,931,5 2,949,9 315,7 332,6 351,6 3,116,2 3,133,7 3,153,3 3,216,7 3,234,8 3,255,0 3,317,3 3,335,9 3,356,8 3,417,8 3,437,0 3,458,5 3,518,3 3,538,0 3,560,2 3,618,8 3,639,1 3,661,9 3,719,3 3,740,2 3,763,6 3,819,9 3,841,3 3,865,4 3,920,4 3,942,4 3,967,1 420,9 443,5 468,8

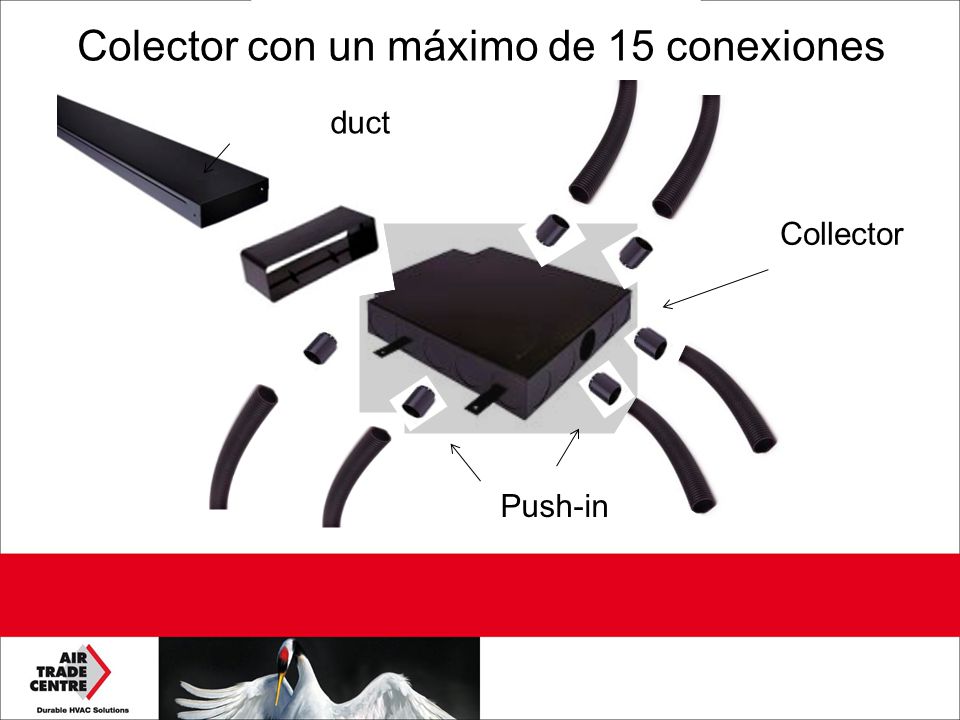

14 Colector con un máximo de 15 conexiones duct Collector Push-in

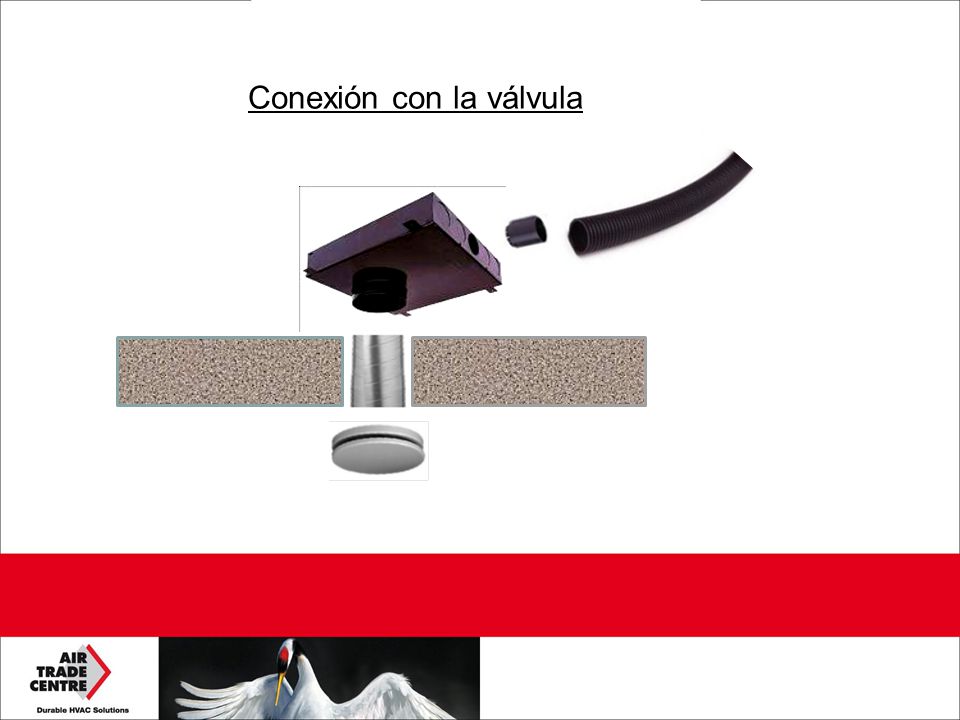

15 Conexión con la válvula

16 Les invitamos a visitar nuestra página web con todas las fichas técnicas e informaciones sobre ventilación doméstica http://www.airtradecentre.com/ZZ/EN/documentation/I09-Domestic-ventilation-systems
