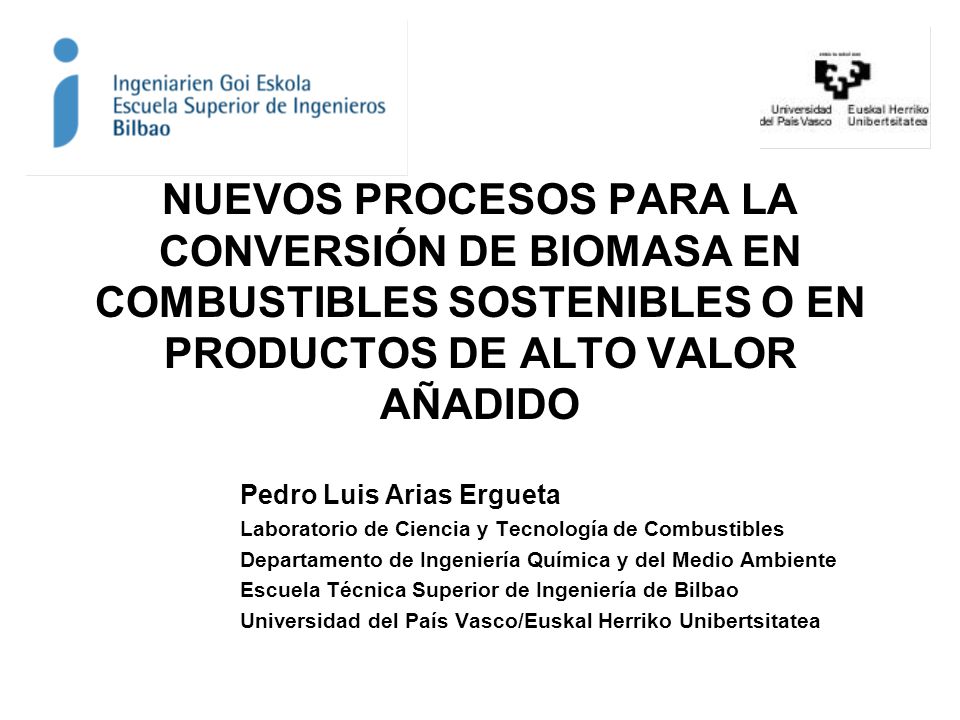

1 NUEVOS PROCESOS PARA LA CONVERSIÓN DE BIOMASA EN COMBUSTIBLES SOSTENIBLES O EN PRODUCTOS DE ALTO VALOR AÑADIDO Pedro Luis Arias Ergueta Laboratorio de Ciencia y Tecnología de Combustibles Departamento de Ingeniería Química y del Medio Ambiente Escuela Técnica Superior de Ingeniería de Bilbao Universidad del País Vasco/Euskal Herriko Unibertsitatea

2

3 De la refinería de petróleo y el gas natural a la biorrefinería: OFERTA TECNOLÓGICA EN:
Tecnologías BTL Hidrotratamiento de precursores de biocombustibles Aprovechamiento de bioalcoholes Fabricación descentralizada de H2 Productos de alto valor añadido

4 Tecnologías BTL: Acondicionamiento del gas de síntesis
Reacción de desplazamiento: CO+H2O=CO2+H2 (catalizadores con fases activas nobles para operar con una única etapa). Utilización de tecnologías de membranas (ajustar el parámetro M = (H2-CO2)/(CO+CO2). Acoplamiento con tecnologías GTL Síntesis Fischer-Tropsch, síntesis oxo, … CO + 2H2 = -CH2- + H2O Membranas para extraer selectivamente el agua

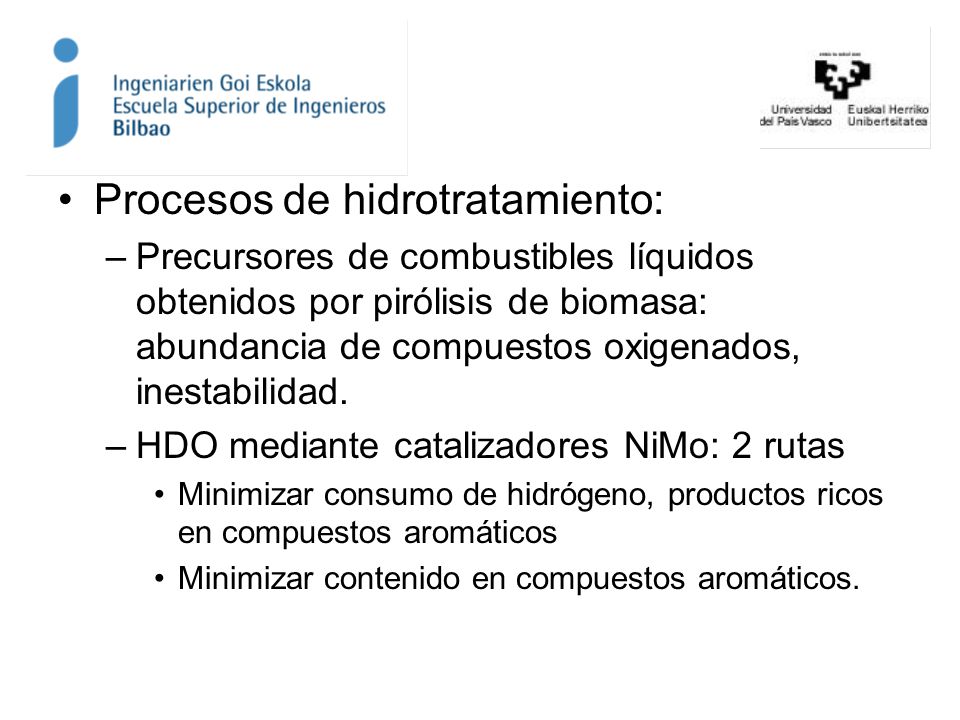

5 Procesos de hidrotratamiento:
Precursores de combustibles líquidos obtenidos por pirólisis de biomasa: abundancia de compuestos oxigenados, inestabilidad. HDO mediante catalizadores NiMo: 2 rutas Minimizar consumo de hidrógeno, productos ricos en compuestos aromáticos Minimizar contenido en compuestos aromáticos.

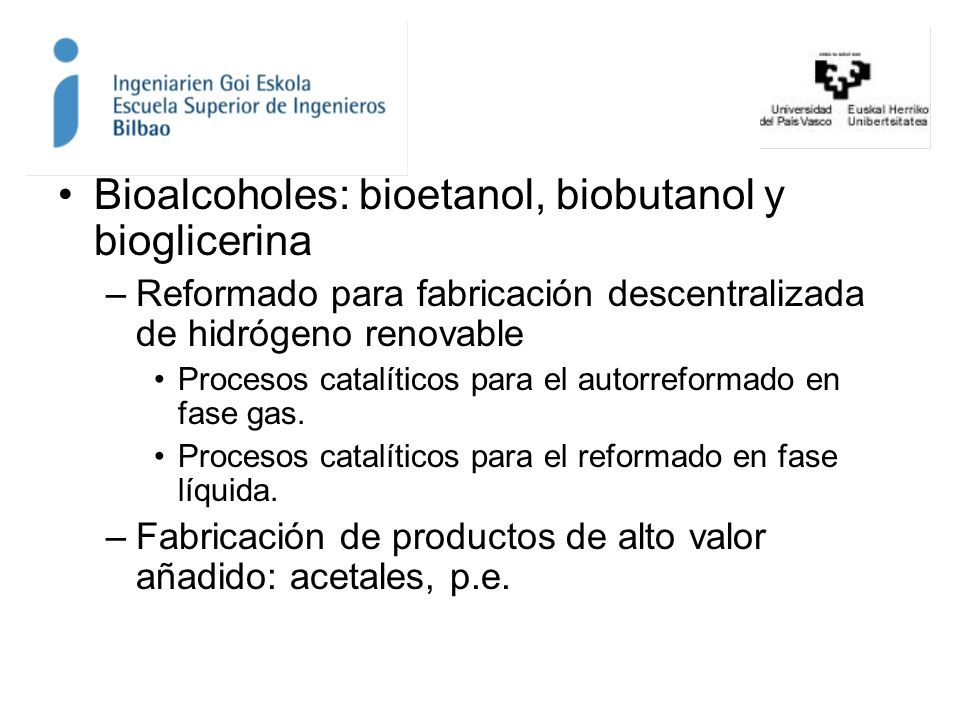

6 Bioalcoholes: bioetanol, biobutanol y bioglicerina
Reformado para fabricación descentralizada de hidrógeno renovable Procesos catalíticos para el autorreformado en fase gas. Procesos catalíticos para el reformado en fase líquida. Fabricación de productos de alto valor añadido: acetales, p.e.

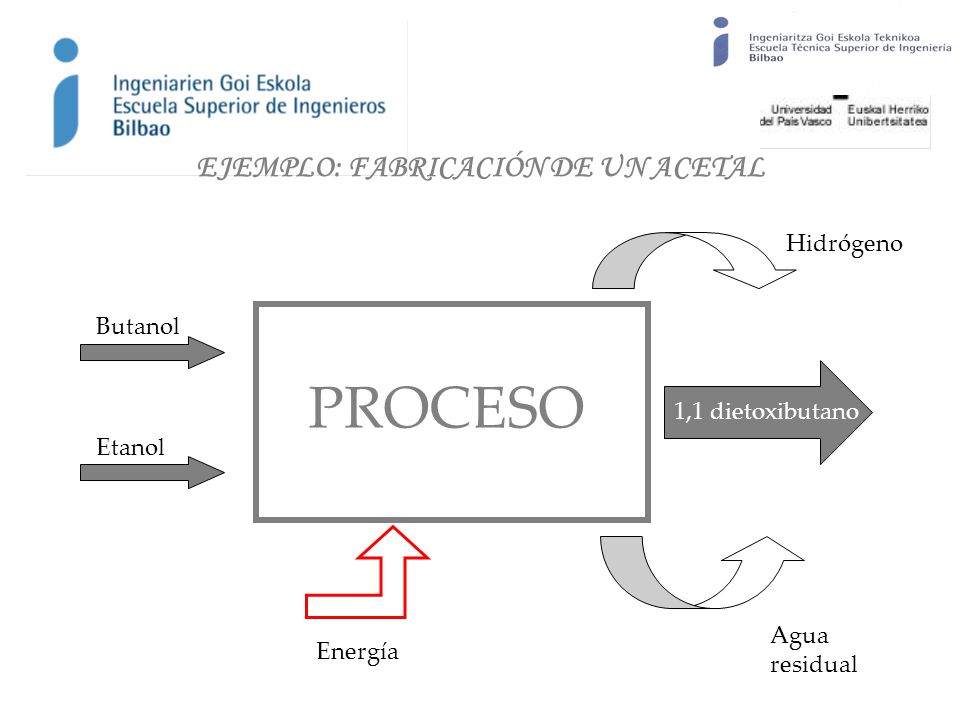

7 EJEMPLO: FABRICACIÓN DE UN ACETAL
Hidrógeno Butanol PROCESO 1,1 dietoxibutano Etanol Agua residual Energía

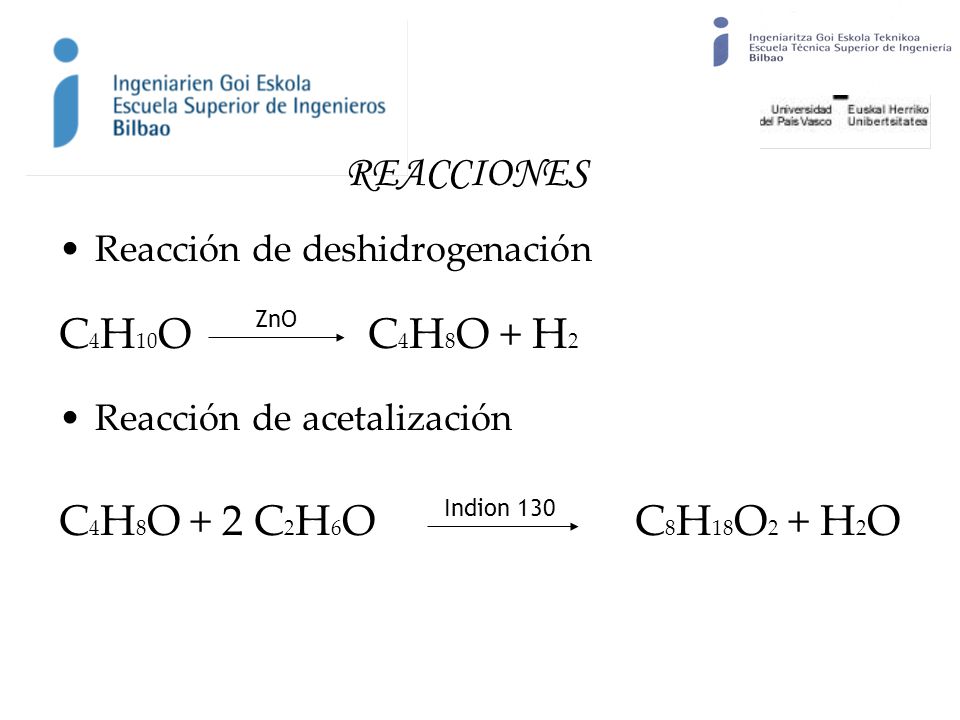

8 REACCIONES C4H10O C4H8O + H2 C4H8O + 2 C2H6O C8H18O2 + H2O
Reacción de deshidrogenación C4H10O C4H8O + H2 Reacción de acetalización C4H8O + 2 C2H6O C8H18O2 + H2O ZnO Indion 130

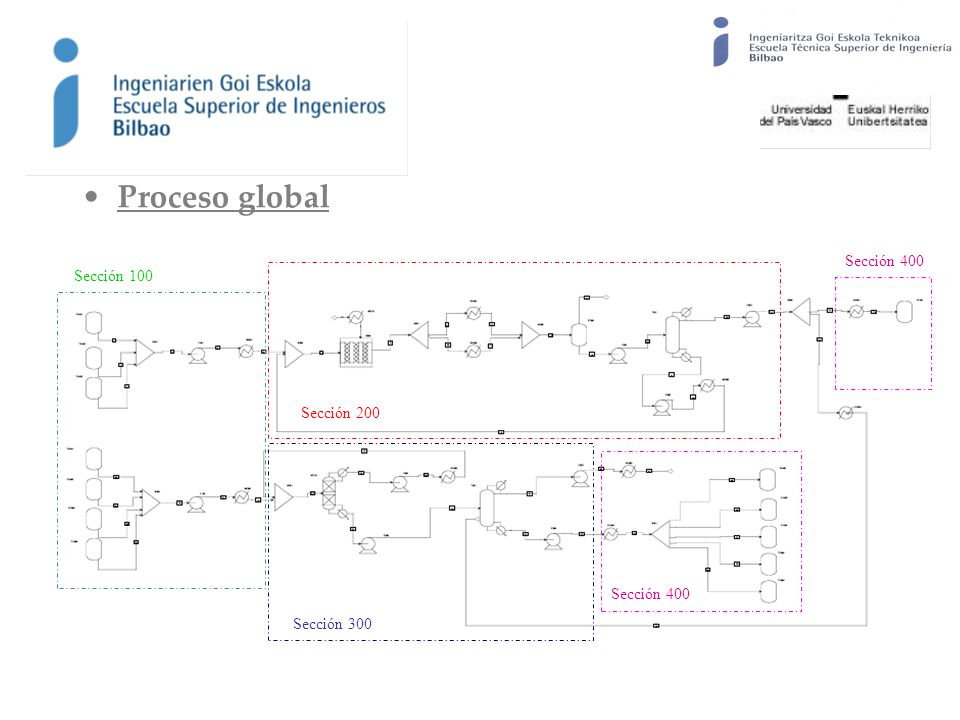

9 Proceso global Sección 400 Sección 100 Sección 200 Sección 400

10 Reacción de deshidrogenación (Secciones 100 y 200)
Vapor de alta saturado Vapor recalentado Recirculación butanol

11 Purificación del butanal (Secciones 200 y 400)
Butanal a sección acetalización Recirculación de butanol

12 Reacción de acetalización (Secciones 100 y 300)
A depuración de acetal Butanal de sección deshidrogenación

13 Purificación del 1,1 dietoxibutano
(Secciones 300 y 400) Agua con trazas de butanol y butanal De sección de acetalización

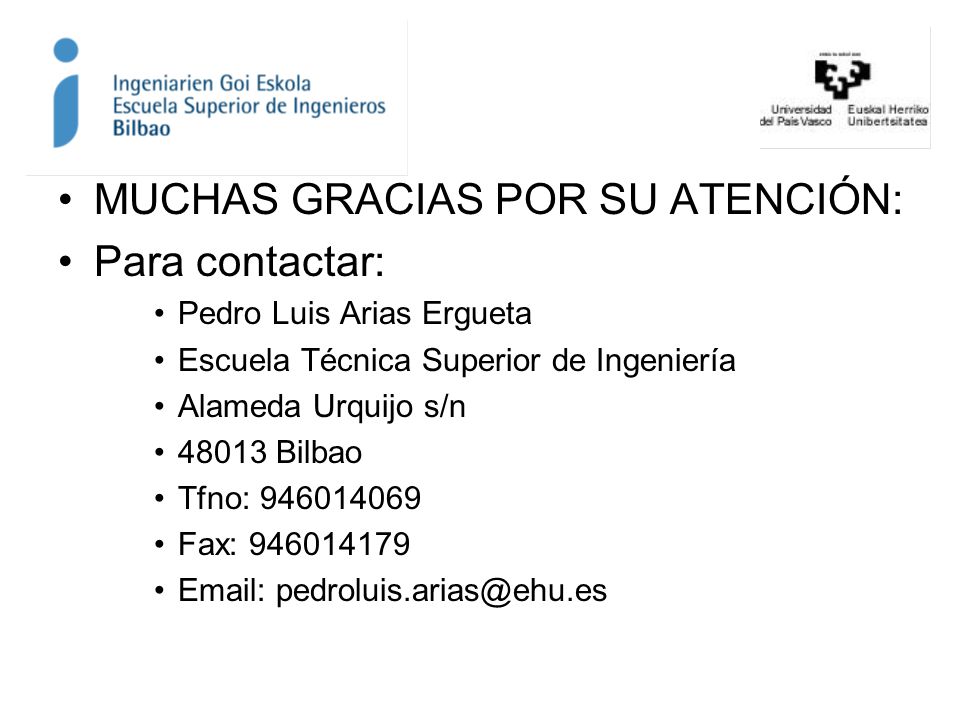

14 MUCHAS GRACIAS POR SU ATENCIÓN: Para contactar:
Pedro Luis Arias Ergueta Escuela Técnica Superior de Ingeniería Alameda Urquijo s/n 48013 Bilbao Tfno: Fax:
