1 Del Complejo Procesador De Gas, Nuevo Pemex.

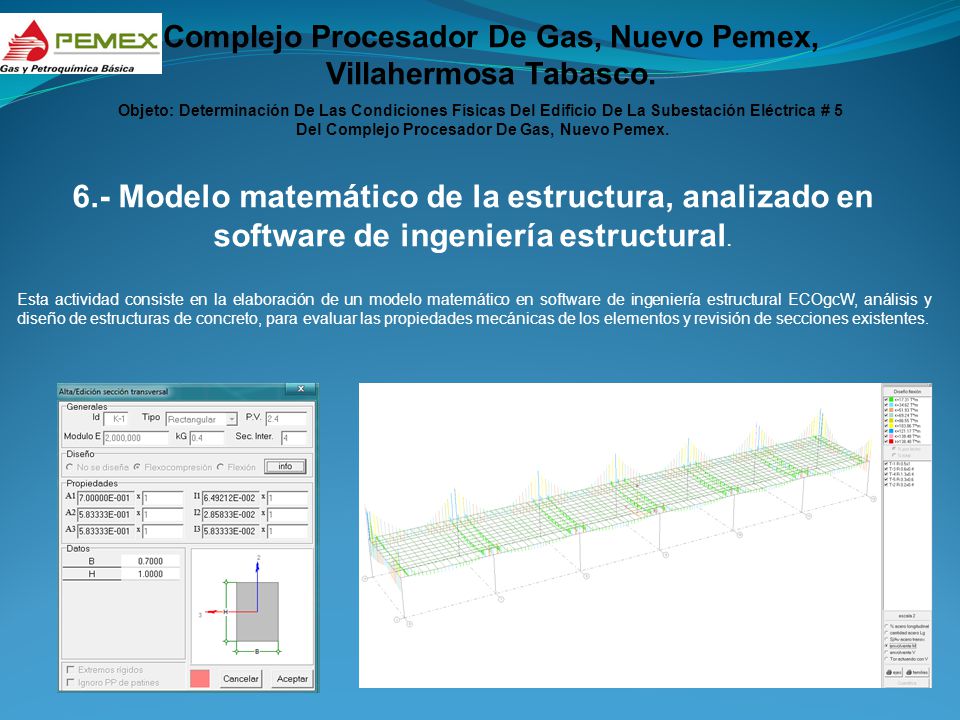

Villahermosa Tabasco. Objeto: Determinación De Las Condiciones Físicas Del Edificio De La Subestación Eléctrica # 5 Del Complejo Procesador De Gas, Nuevo Pemex. 6.- Modelo matemático de la estructura, analizado en software de ingeniería estructural. Esta actividad consiste en la elaboración de un modelo matemático en software de ingeniería estructural ECOgcW, análisis y diseño de estructuras de concreto, para evaluar las propiedades mecánicas de los elementos y revisión de secciones existentes.

2 Del Complejo Procesador De Gas, Nuevo Pemex.

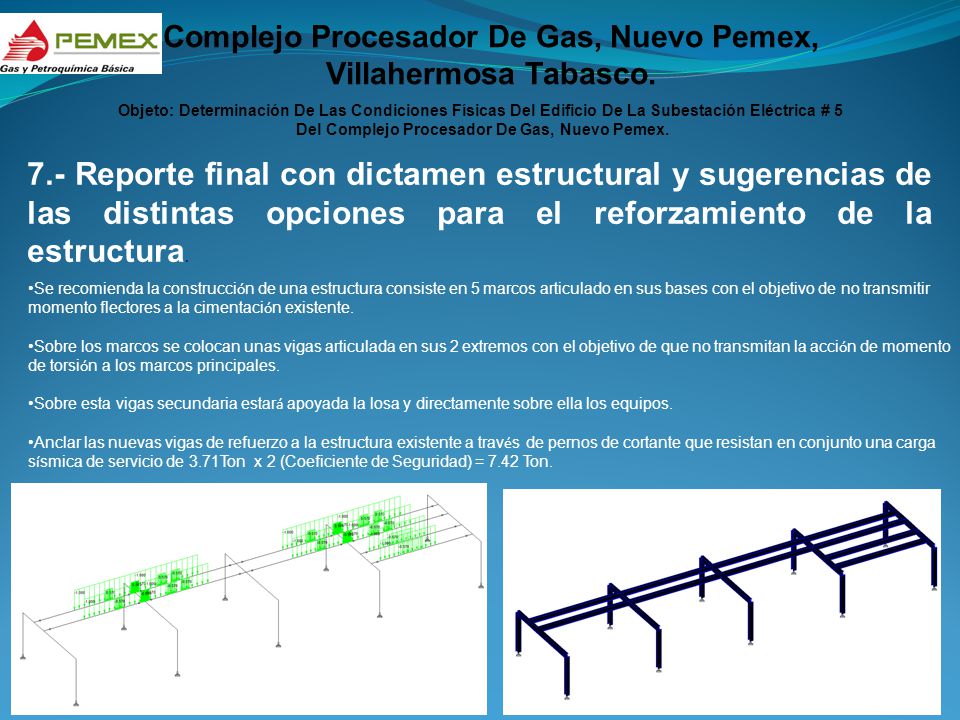

Villahermosa Tabasco. Objeto: Determinación De Las Condiciones Físicas Del Edificio De La Subestación Eléctrica # 5 Del Complejo Procesador De Gas, Nuevo Pemex. 7.- Reporte final con dictamen estructural y sugerencias de las distintas opciones para el reforzamiento de la estructura. Se recomienda la construcción de una estructura consiste en 5 marcos articulado en sus bases con el objetivo de no transmitir momento flectores a la cimentación existente. Sobre los marcos se colocan unas vigas articulada en sus 2 extremos con el objetivo de que no transmitan la acción de momento de torsión a los marcos principales. Sobre esta vigas secundaria estará apoyada la losa y directamente sobre ella los equipos. Anclar las nuevas vigas de refuerzo a la estructura existente a través de pernos de cortante que resistan en conjunto una carga sísmica de servicio de 3.71Ton x 2 (Coeficiente de Seguridad) = 7.42 Ton.

3 Del Complejo Procesador De Gas, Nuevo Pemex.

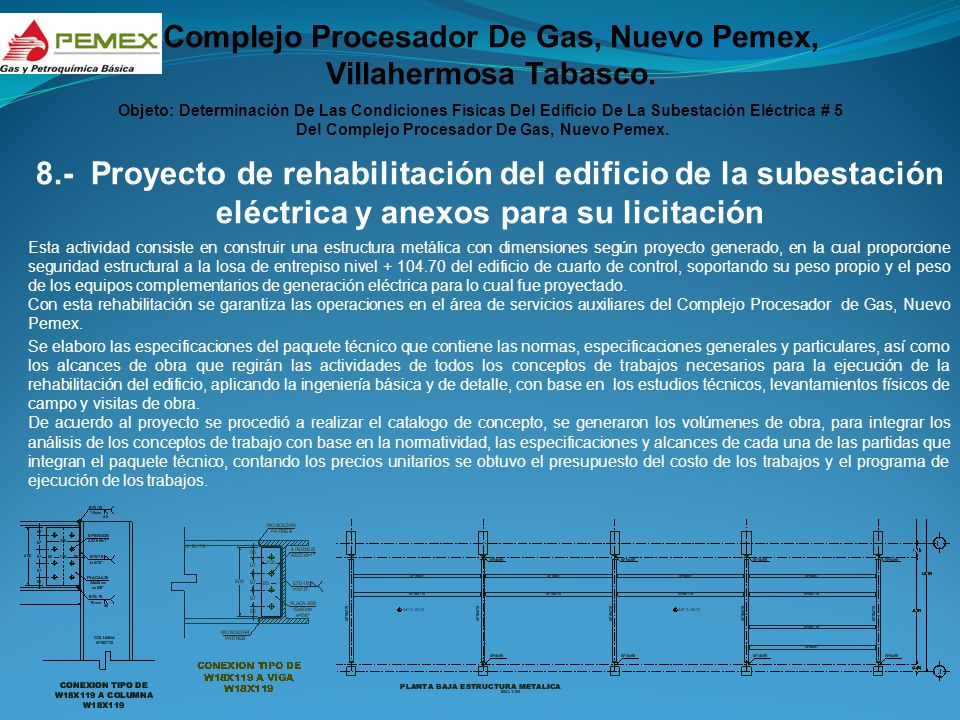

Villahermosa Tabasco. Objeto: Determinación De Las Condiciones Físicas Del Edificio De La Subestación Eléctrica # 5 Del Complejo Procesador De Gas, Nuevo Pemex. 8.- Proyecto de rehabilitación del edificio de la subestación eléctrica y anexos para su licitación Esta actividad consiste en construir una estructura metálica con dimensiones según proyecto generado, en la cual proporcione seguridad estructural a la losa de entrepiso nivel del edificio de cuarto de control, soportando su peso propio y el peso de los equipos complementarios de generación eléctrica para lo cual fue proyectado. Con esta rehabilitación se garantiza las operaciones en el área de servicios auxiliares del Complejo Procesador de Gas, Nuevo Pemex. Se elaboro las especificaciones del paquete técnico que contiene las normas, especificaciones generales y particulares, así como los alcances de obra que regirán las actividades de todos los conceptos de trabajos necesarios para la ejecución de la rehabilitación del edificio, aplicando la ingeniería básica y de detalle, con base en los estudios técnicos, levantamientos físicos de campo y visitas de obra. De acuerdo al proyecto se procedió a realizar el catalogo de concepto, se generaron los volúmenes de obra, para integrar los análisis de los conceptos de trabajo con base en la normatividad, las especificaciones y alcances de cada una de las partidas que integran el paquete técnico, contando los precios unitarios se obtuvo el presupuesto del costo de los trabajos y el programa de ejecución de los trabajos.

4 Anexo de materiales Complejo Procesador De Gas, Nuevo Pemex,

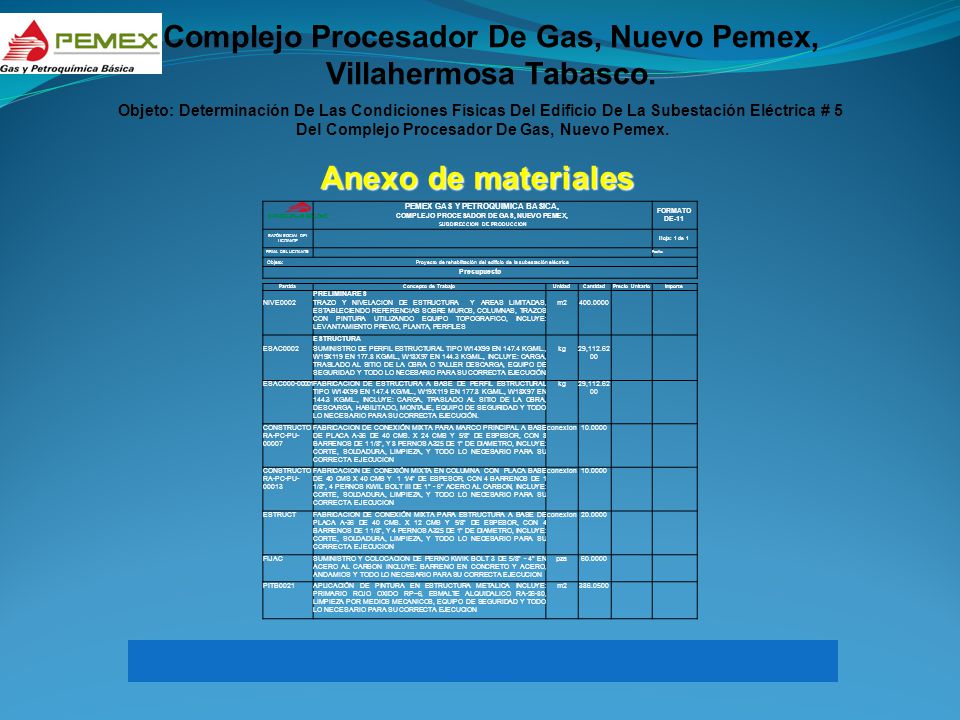

Villahermosa Tabasco. Objeto: Determinación De Las Condiciones Físicas Del Edificio De La Subestación Eléctrica # 5 Del Complejo Procesador De Gas, Nuevo Pemex. Anexo de materiales PEMEX GAS Y PETROQUIMICA BASICA, FORMATO DE-11 COMPLEJO PROCESADOR DE GAS, NUEVO PEMEX, SUBDIRECCION DE PRODUCCION RAZÓN SOCIAL DEL LICITANTE Hoja: 1 de 1 FIRMA DEL LICITANTE Fecha: Objeto: Proyecto de rehabilitación del edificio de la subestación eléctrica Presupuesto Partida Concepto de Trabajo Unidad Cantidad Precio Unitario Importe PRELIMINARES NIVE0002 TRAZO Y NIVELACION DE ESTRUCTURA Y AREAS LIMITADAS, ESTABLECIENDO REFERENCIAS SOBRE MUROS, COLUMNAS, TRAZOS CON PINTURA UTILIZANDO EQUIPO TOPOGRAFICO, INCLUYE: LEVANTAMIENTO PREVIO, PLANTA, PERFILES m2 ESTRUCTURA ESAC0002 SUMINISTRO DE PERFIL ESTRUCTURAL TIPO W14X99 EN KG/ML., W19X119 EN KG/ML., W18X97 EN KG/ML., INCLUYE: CARGA, TRASLADO AL SITIO DE LA OBRA O TALLER DESCARGA, EQUIPO DE SEGURIDAD Y TODO LO NECESARIO PARA SU CORRECTA EJECUCIÓN. kg 29, ESAC FABRICACION DE ESTRUCTURA A BASE DE PERFIL ESTRUCTURAL TIPO W14X99 EN KG/ML., W19X119 EN KG/ML., W18X97 EN KG/ML., INCLUYE: CARGA, TRASLADO AL SITIO DE LA OBRA, DESCARGA, HABILITADO, MONTAJE, EQUIPO DE SEGURIDAD Y TODO LO NECESARIO PARA SU CORRECTA EJECUCIÓN. CONSTRUCTORA-PC-PU-00007 FABRICACION DE CONEXIÓN MIXTA PARA MARCO PRINCIPAL A BASE DE PLACA A-36 DE 40 CMS. X 24 CMS Y 5/8" DE ESPESOR, CON 8 BARRENOS DE 1 1/8", Y 8 PERNOS A325 DE 1" DE DIAMETRO, INCLUYE: CORTE, SOLDADURA, LIMPIEZA, Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION conexion CONSTRUCTORA-PC-PU-00013 FABRICACION DE CONEXIÓN MIXTA EN COLUMNA CON PLACA BASE DE 40 CMS X 40 CMS Y 1 1/4" DE ESPESOR, CON 4 BARRENOS DE 1 1/8", 4 PERNOS KWIL BOLT III DE 1" - 6" ACERO AL CARBON, INCLUYE: CORTE, SOLDADURA, LIMPIEZA, Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION ESTRUCT FABRICACION DE CONEXIÓN MIXTA PARA ESTRUCTURA A BASE DE PLACA A-36 DE 40 CMS. X 12 CMS Y 5/8" DE ESPESOR, CON 4 BARRENOS DE 1 1/8", Y 4 PERNOS A325 DE 1" DE DIAMETRO, INCLUYE: CORTE, SOLDADURA, LIMPIEZA, Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION FIJAC SUMINISTRO Y COLOCACION DE PERNO KWIK BOLT 3 DE 5/8" - 4" EN ACERO AL CARBON INCLUYE: BARRENO EN CONCRETO Y ACERO, ANDAMIOS Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION pza PITB0021 APLICACIÓN DE PINTURA EN ESTRUCTURA METALICA INCLUYE: PRIMARIO ROJO OXIDO RP--6, ESMALTE ALQUIDALICO RA-26-80, LIMPIEZA POR MEDIOS MECANICOS, EQUIPO DE SEGURIDAD Y TODO LO NECESARIO PARA SU CORRECTA EJECUCION
